1 OTDR (Optical time-domain reflectometer) Uživatelský manuál

2 Bezpečnostní doporučení Zařízení spadá do bezpečnostní třídy Class3. Předpokládá se použití v rozmezí vlhkosti prostředí 20-90% a do nadmořské výšky 2000m. Zařízení nepoužívejte v prostředí nebezpečných pro vznik požáru nebo výbuchu. Je nepřípustné otevírat a zasahovat do prvků zařízení OTDR. OTDR je zařízením vybaveným laserovým emitorem, uživatel by se měl vyvarovat náhledu do optického rozhraní, zároveň není doporučené používat přístroj se zvětšovacími prostředky, jako jsou mikroskopy nebo zvětšovací skla, také se vyvarujte náhledu do volného konce optického vlákna ve všech případech může dojít k nevratnému poškození lidského oka! Před měřením se ujistěte, že optický kabel není používaný a není připojený k dalším aktivním prvkům, může tak dojít k poškození přístroje OTDR. Zařízení obsahuje NiMH baterii, při delším nepoužívání přístroje ji vyjměte.

3 Základní použití a vlastnosti: 1. měření délky vlákna nebo kabelu 2. měření vzdáleností mezi dvěma místy 3. lokalizování závad na kabelu 4. zobrazení ztrátových míst kabelu 5. měření útlumu trasy 6. měření útlumu mezi dvěma místy na kabelu 7. měření útlumu přechodů a spojek 8. měření a detekce odrazů Vlastnosti: velký barevný displej s automatickou regulací jasu podsvícení displeje přístroje snadné použití vnitřního uživatelského rozhraní funkce pro uložení výsledků RS232/USB komunikační port PC software pro analýzu a export výsledků autovypnutí pro úsporu životnosti baterie napájecí zdroj až 8 hodin provozu na jedno nabití akumulátoru

4 Rozhraní přístroje CHARGE USB POWER Indicator of Charge Indicator of Power USB Port Optic Connector AC Power Jack RS V/1.2A RS232 Port Warning Fiber Optic Output FC/PC konektor pro připojení optického vlákna AC Power Jack Napájecí konektor: 13.8V SS/1.2A Data Transfer Port Porty pro přenos dat do počítače Power/Charge Indicator Kontrolka pro stav nabíjení a stav zapnutí přístroje

5 S h in e w a y T e c h S h in e w a y T c h p a l m O T D R - X X X X p a l m O T D R V e r s i o n X. X > > > > > > > > > > > > > > > > > > > > > p a l m O T D R O n / O f f R u n / S t o p S h i f t E n t e r S h in e w a y T e c h Uživatelské rozhraní Pro nastavení parametrů Společně s klávesou [Shift/ ], lze přibližovat nebo oddalovat zobrazení [On/Off] Vypnutí/zapnutí přístroje [ ] Spouští nebo zastavuje měření [Enter] Vstup do uživatelského rozhraní a potvrzení funkcí Společně s klávesou [Shift/ ], lze listovat seznamem událostí [ ] [ ] Hlavní funkce: Pohyb v MENU Pro výběr funkcí [ ][ ] Hlavní funkce: Pro vybírání parametrů Pro pohyb kurzorového kříže v grafu K přechodu na další stranu Společně s klávesou [Shift/ ], lze přibližovat nebo oddalovat zobrazení horizontálně [ ] Hlavní funkce: Stornuje aktuální výběr Návrat do nadřazeného MENU Přepíná mezi informacemi v okněch Společně s klávesou [Shift/ ], lze zpětně procházet seznamem událostí [Shift/ ] Klávesa pro rozšíření funkcí dalších kláves a nebo pro přepnutí pro

6 Obecný jev odrazu Pokud se pulz energie rozptyluje na rozhraní materiálů nebo prostředí, dříve či později dojde k odrazu, který lze přístrojem zaznamenat jako špičky v grafu. Obecný jev útlumu K útlumu dochází na trase v místě, kde se energie nerozptyluje a dochází pouze ke snížení úrovně intenzity paprsku ve vlákně.

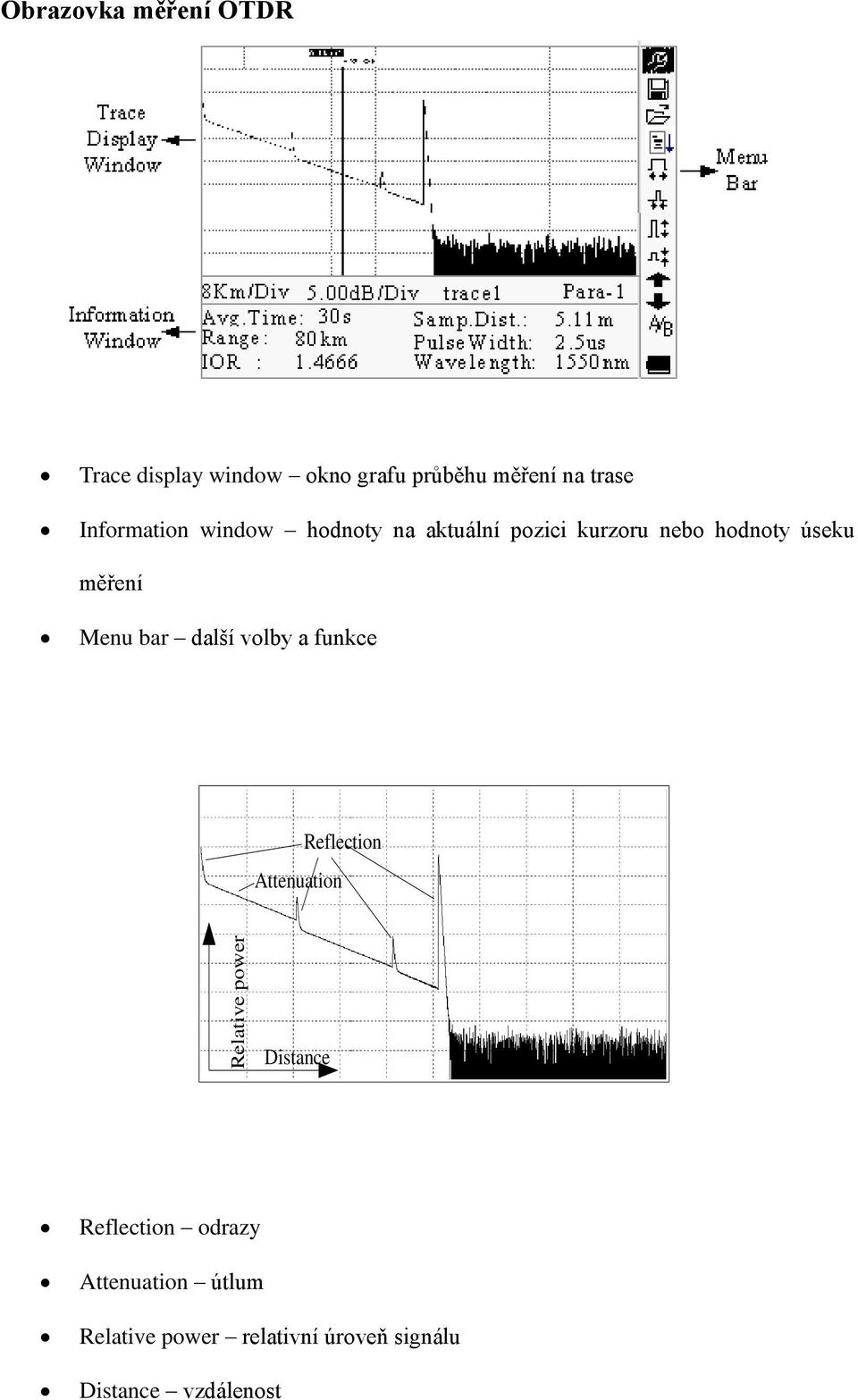

7 Relative power Obrazovka měření OTDR Trace display window okno grafu průběhu měření na trase Information window hodnoty na aktuální pozici kurzoru nebo hodnoty úseku měření Menu bar další volby a funkce Attenuation Reflection Distance Reflection odrazy Attenuation útlum Relative power relativní úroveň signálu Distance vzdálenost

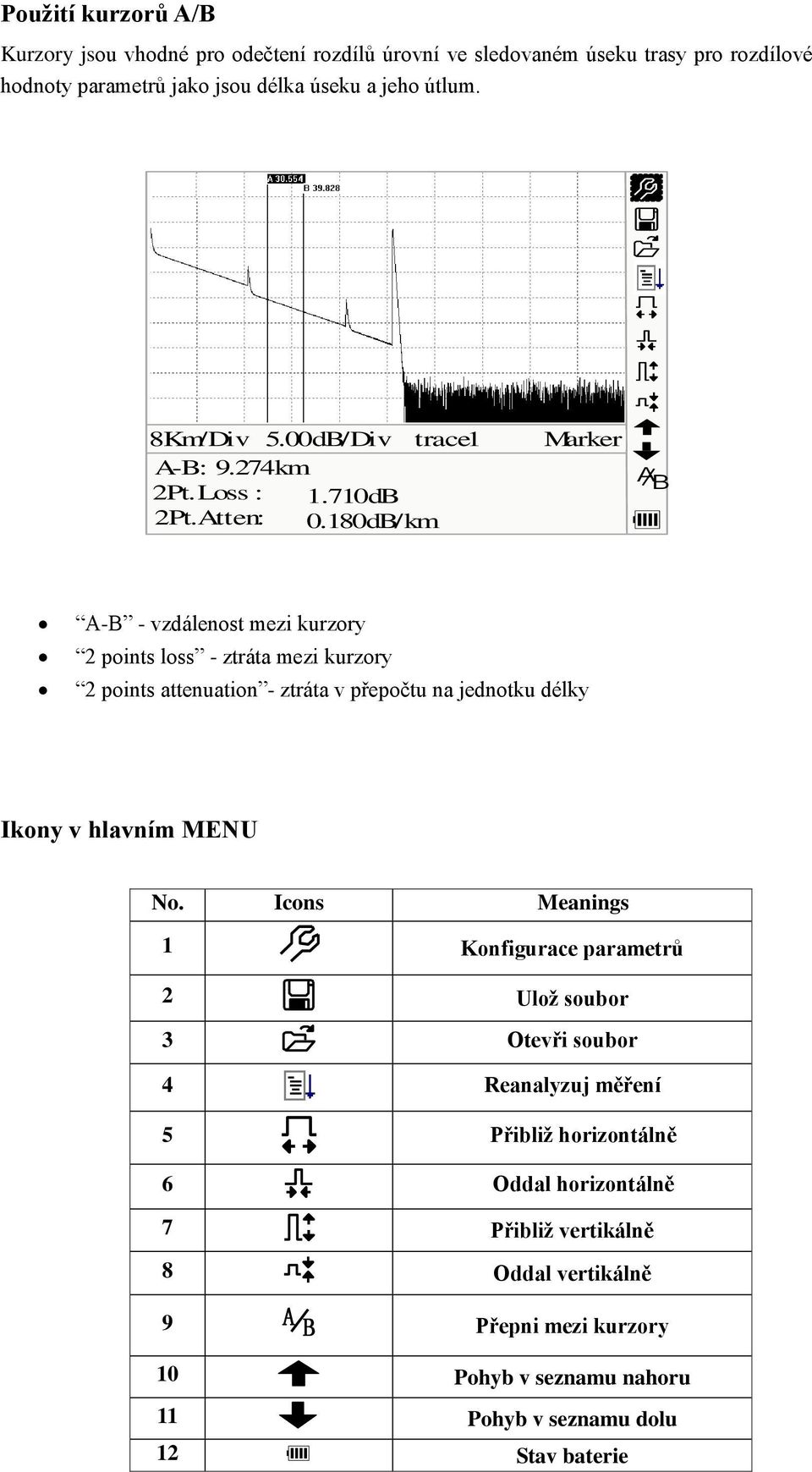

8 Použití kurzorů A/B Kurzory jsou vhodné pro odečtení rozdílů úrovní ve sledovaném úseku trasy pro rozdílové hodnoty parametrů jako jsou délka úseku a jeho útlum. 8Km/Div 5.00dB/Div trace1 A-B: 9.274km 2Pt.Loss : 1.710dB 2Pt.Atten: 0.180dB/km Marker A B A-B - vzdálenost mezi kurzory 2 points loss - ztráta mezi kurzory 2 points attenuation - ztráta v přepočtu na jednotku délky Ikony v hlavním MENU No. Icons Meanings 1 Konfigurace parametrů 2 Ulož soubor 3 Otevři soubor 4 Reanalyzuj měření 5 Přibliž horizontálně 6 Oddal horizontálně 7 Přibliž vertikálně 8 Oddal vertikálně 9 A B Přepni mezi kurzory 10 Pohyb v seznamu nahoru 11 Pohyb v seznamu dolu 12 Stav baterie

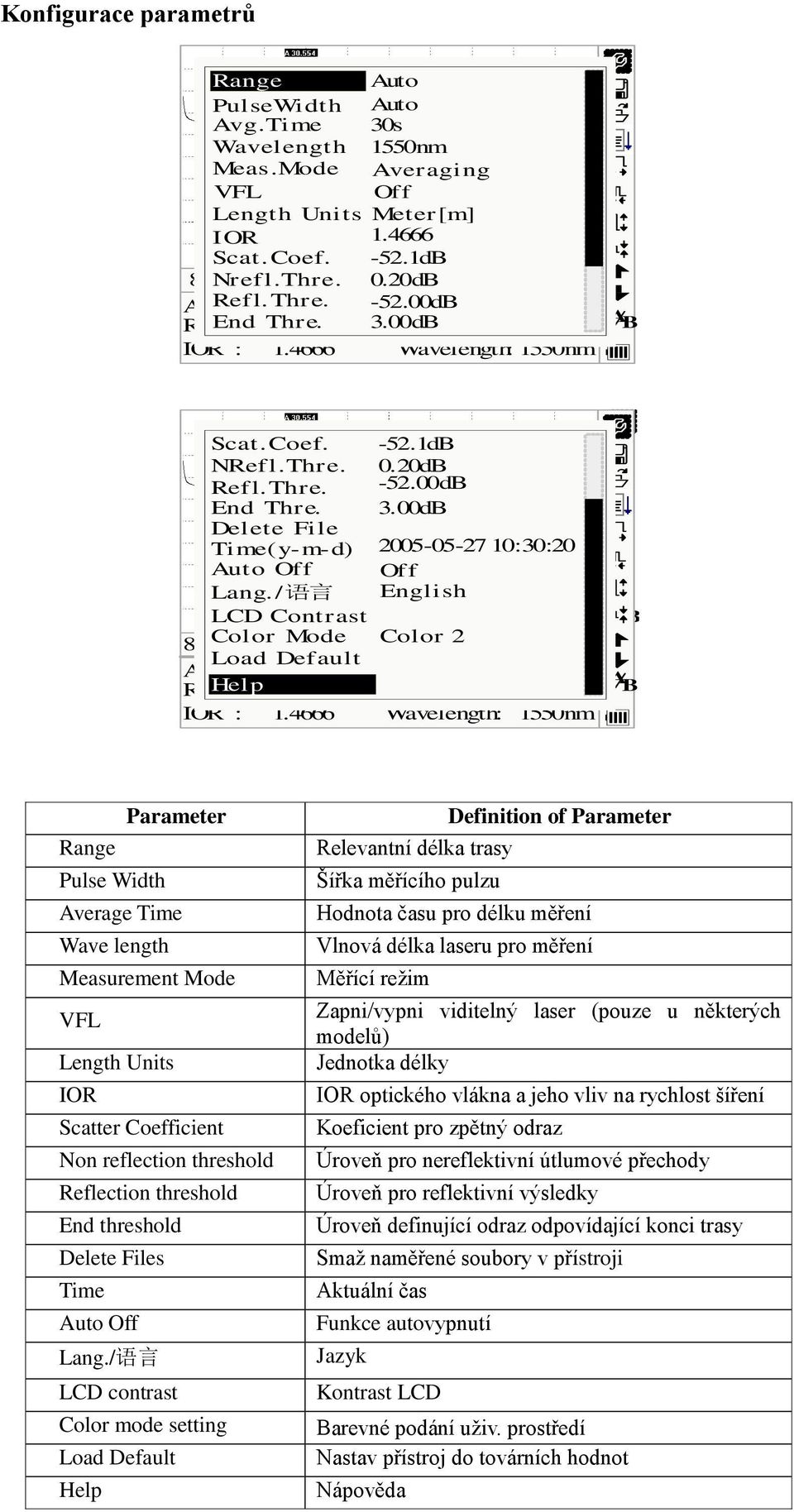

9 Konfigurace parametrů Range Auto PulseWidth Auto Avg.Time 30s Wavelength 1550nm Meas.Mode Aver aging VFL Of f Length Units Meter[m] IOR Scat. Coef dB 8Km/Div Nr ef l.thr 3.50dB/Div e. 0.20dB trace1.trc 15:20 Ave.Time: Ref l. Thr 30s e dB Range: End Thre. 80km 3.00dB 2500ns IOR : Wavelength: 1550nm A B Scat. Coef dB NRef l.thr e. 0.20dB Refl. Thre dB End Thr e. 3.00dB Delete File Time( y- m- d) :30:20 Auto Off Off Lang./ 语 言 English LCD Contrast 8Km/Div Color Mode 3.50dB/Div 30s Color 2 trace1.trc 15:20 Load Ave.Time: 80km Def ault Pulsewidth: Range: Help 2500ns IOR : Wavelength: 1550nm A B A B Parameter Range Pulse Width Average Time Wave length Measurement Mode VFL Length Units IOR Scatter Coefficient Non reflection threshold Reflection threshold End threshold Delete Files Time Auto Off Lang./ 语 言 LCD contrast Color mode setting Load Default Help Definition of Parameter Relevantní délka trasy Šířka měřícího pulzu Hodnota času pro délku měření Vlnová délka laseru pro měření Měřící režim Zapni/vypni viditelný laser (pouze u některých modelů) Jednotka délky IOR optického vlákna a jeho vliv na rychlost šíření Koeficient pro zpětný odraz Úroveň pro nereflektivní útlumové přechody Úroveň pro reflektivní výsledky Úroveň definující odraz odpovídající konci trasy Smaž naměřené soubory v přístroji Aktuální čas Funkce autovypnutí Jazyk Kontrast LCD Barevné podání uživ. prostředí Nastav přístroj do továrních hodnot Nápověda

10 Měření přístrojem OTDR Před měřením se ujistěte, že kabel nebo vlákno nejsou připojeny k žádnému aktivnímu optickému zařízení, jinak hrozí riziko zničení přístroje! Před měřením očistěte optický konektor FC/PC Měření funkcí auto se využívá v případě neznalosti parametrů kabelu a neznámé délky vedení Pro automatické měření stiskněte [ ], následuje měřící proces: 8Km/Div 5.00dB/Div Ave.Time : 00:30 Time Passed: 00:16 A B výsledek měření se pak ihned zobrazí na displeji: 8Km/Div 5.00dB/Div trace1 Event No.: 2/4 Location: km Refl.:-38.12dB Ins.L.: 0.85dB Attn.: Cum.L.: 5.57dB A B

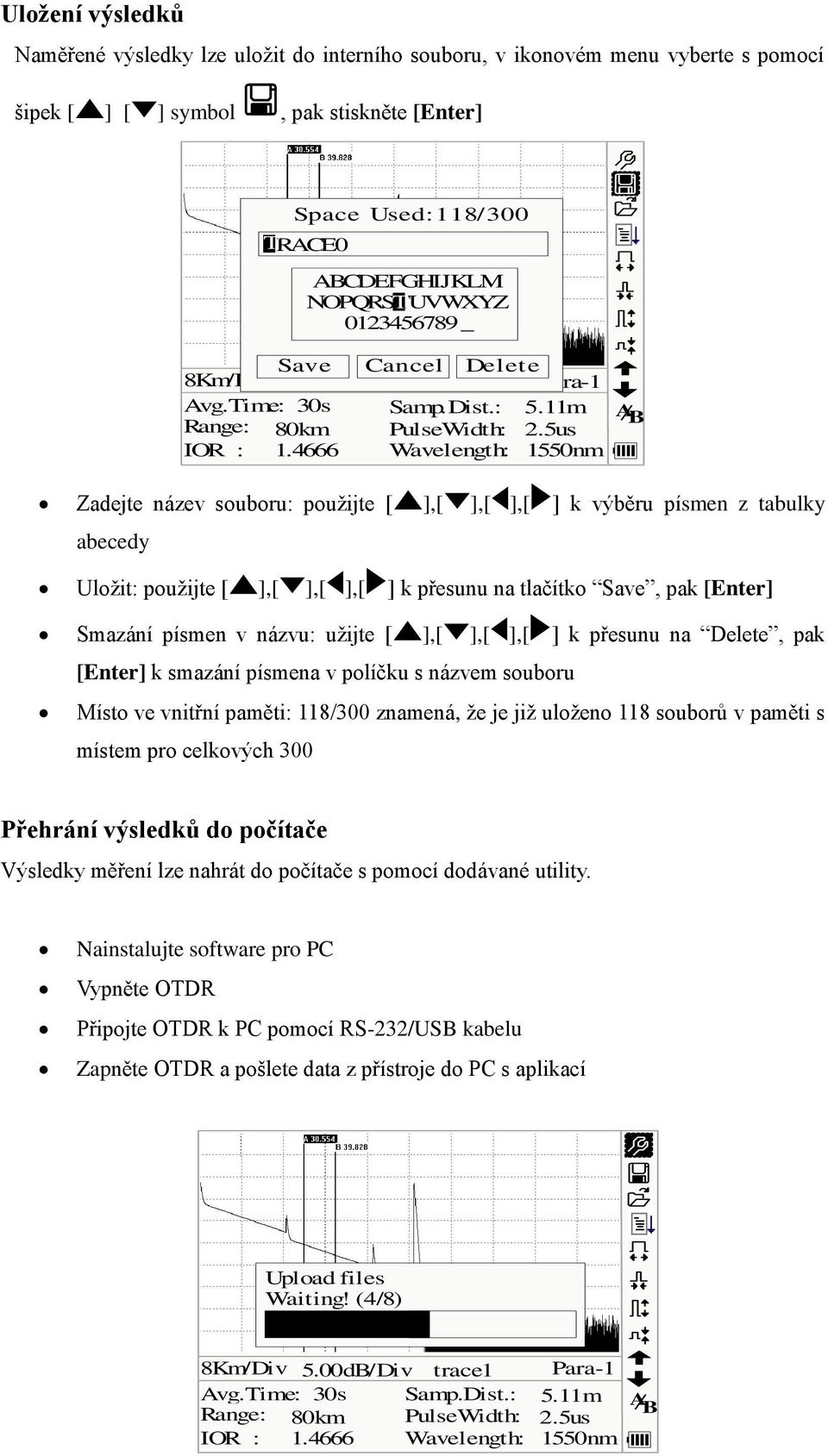

11 Uložení výsledků Naměřené výsledky lze uložit do interního souboru, v ikonovém menu vyberte s pomocí šipek [ ] [ ] symbol, pak stiskněte [Enter] Space Used: 118/ 300 TRACE0 ABCDEFGHIJKLM NOPQRSTUVWXYZ T _ Save Cancel Delet e 8Km/Div 3.50dB/Div trace1.trc Para-1 Avg.Time: 30s Samp.Dist.: 5.11m A B Range: 80km PulseWidth: 2.5us IOR : Wavelength: 1550nm Zadejte název souboru: použijte [ ],[ ],[ ],[ ] k výběru písmen z tabulky abecedy Uložit: použijte [ ],[ ],[ ],[ ] k přesunu na tlačítko Save, pak [Enter] Smazání písmen v názvu: užijte [ ],[ ],[ ],[ ] k přesunu na Delete, pak [Enter] k smazání písmena v políčku s názvem souboru Místo ve vnitřní paměti: 118/300 znamená, že je již uloženo 118 souborů v paměti s místem pro celkových 300 Přehrání výsledků do počítače Výsledky měření lze nahrát do počítače s pomocí dodávané utility. Nainstalujte software pro PC Vypněte OTDR Připojte OTDR k PC pomocí RS-232/USB kabelu Zapněte OTDR a pošlete data z přístroje do PC s aplikací Upload files Waiting! (4/8) 8Km/Div 5.00dB/Div trace1 Para-1 Avg.Time: 30s Samp.Dist.: 5.11m A Range: B 80km PulseWidth: 2.5us IOR : Wavelength: 1550nm

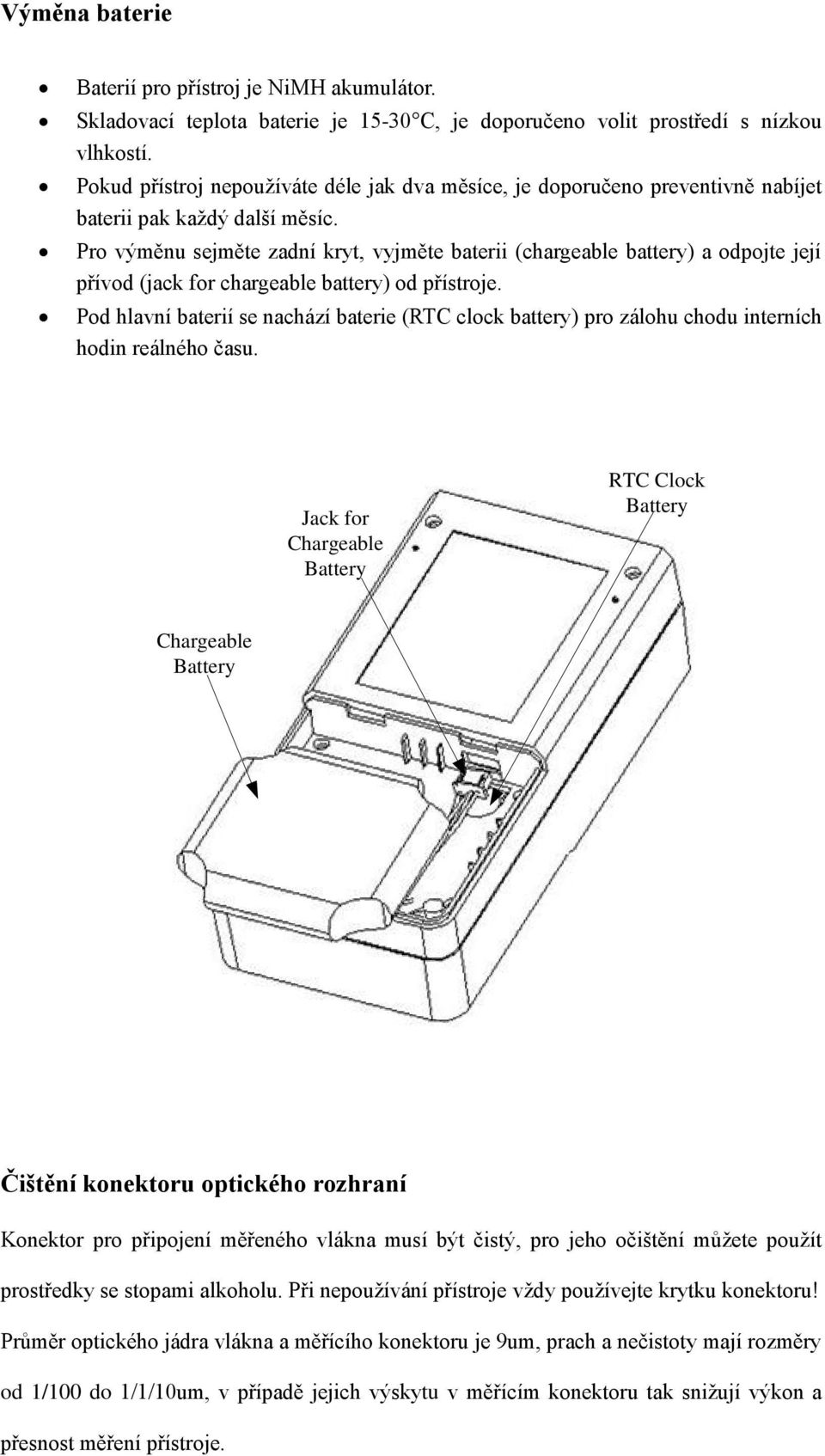

12 Výměna baterie Baterií pro přístroj je NiMH akumulátor. Skladovací teplota baterie je C, je doporučeno volit prostředí s nízkou vlhkostí. Pokud přístroj nepoužíváte déle jak dva měsíce, je doporučeno preventivně nabíjet baterii pak každý další měsíc. Pro výměnu sejměte zadní kryt, vyjměte baterii (chargeable battery) a odpojte její přívod (jack for chargeable battery) od přístroje. Pod hlavní baterií se nachází baterie (RTC clock battery) pro zálohu chodu interních hodin reálného času. Jack for Chargeable Battery RTC Clock Battery Chargeable Battery Čištění konektoru optického rozhraní Konektor pro připojení měřeného vlákna musí být čistý, pro jeho očištění můžete použít prostředky se stopami alkoholu. Při nepoužívání přístroje vždy používejte krytku konektoru! Průměr optického jádra vlákna a měřícího konektoru je 9um, prach a nečistoty mají rozměry od 1/100 do 1/1/10um, v případě jejich výskytu v měřícím konektoru tak snižují výkon a přesnost měření přístroje.

13 Obecný postup měření pomocí metody OTDR vhodný pro všechny typy / modely / výrobce OTDR testerů 1. Varianta Znáte přibližnou (maximální) délku měřeného úseku. Nastavte Range (dosah) a Pulse Width (šířku pulsu) podle následující tabulky: OTDR Range & Pulse Width List Range 300m 1.3km 2.5km 5km 10km 20km 40km 80km 160km 240km Doporučený Pulse Width 30ns 30ns 30ns,100ns 30ns,100ns,300ns 100ns,300ns 100ns,300ns,1us 300ns,1us 1us 1us,2.5us,10us 10us 2. Varianta Měříte trasu, u které vůbec netušíte jak je dlouhá, jaká je její struktura. Nejprve změřte trasu s nastavením RANGE = AUTO i PULSE WIDTH = AUTO Dostanete výsledek, který pravděpodobně nebude zcela přesný. Ale tímto měřením získáte informaci o délce trasy. Tento (nepřesný) výsledek, ale bude dostačovat pro správné nastavení parametrů RANGE a PULSE WIDTH podle výše zmíněné tabulky. Poté proveďte druhé upřesňující měření se správně nastavenými parametry RANGE a PULSE WIDTH. Poznámka: Levnější měřící přístroje nemají možnost měnit položku PULSE WIDTH nebo i RANGE a je zde pouze režim AUTO. S těmito modely nikdy nedokážete měřit tak přesně jako s modely s možností uživatelské změny šířky pulsu a dosahu.
