1 Provozní předpisy Dávkovací čerpadla ProMinent Beta typ BT4a typ BT5a BT4a BT5a zde vepište identifikační kod vašeho čerpadla Seznamte se prosím nejprve důkladně s těmito předpisy. Případné garanční nároky lze uplatňovat pouze tehdy, byl-li provoz čerpadel ve shodě s těmito předpisy a doporučeními. BA BE /2005 CS ProMinent Dosiertechnik CS s.r.o. Olomouc

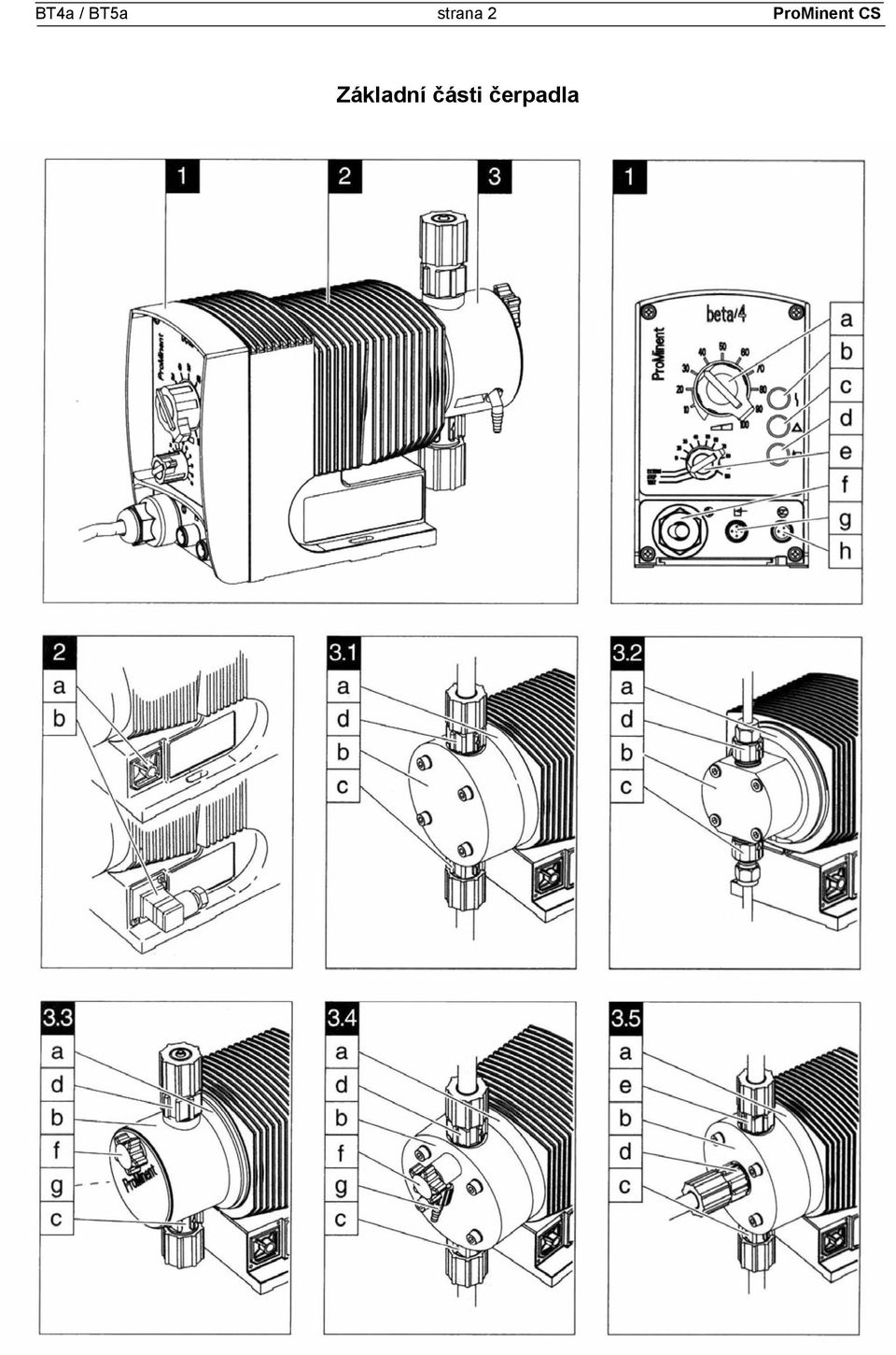

2 BT4a / BT5a strana 2 ProMinent CS Základní části čerpadla

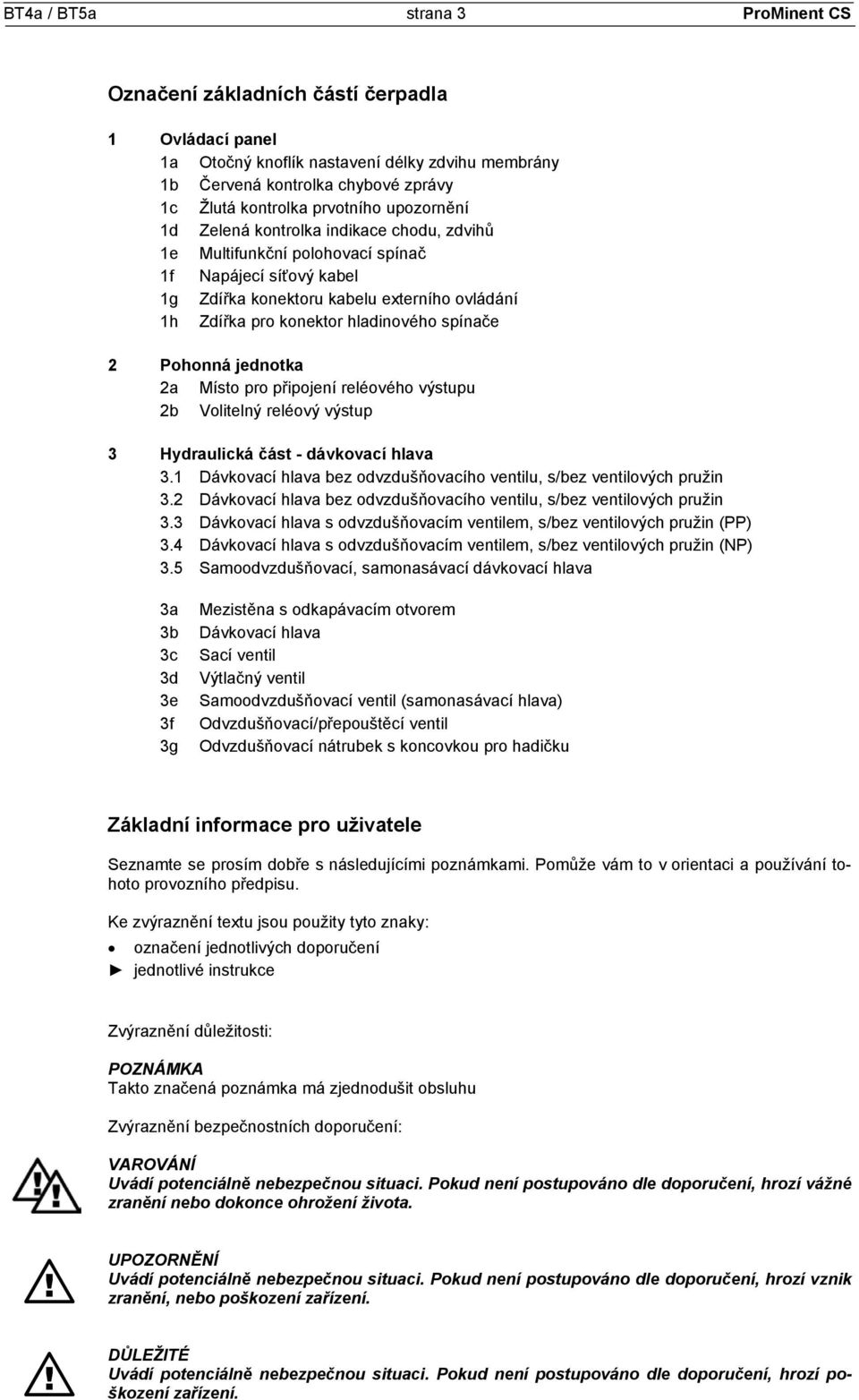

3 BT4a / BT5a strana 3 ProMinent CS Označení základních částí čerpadla 1 Ovládací panel 1a Otočný knoflík nastavení délky zdvihu membrány 1b Červená kontrolka chybové zprávy 1c Žlutá kontrolka prvotního upozornění 1d Zelená kontrolka indikace chodu, zdvihů 1e Multifunkční polohovací spínač 1f Napájecí síťový kabel 1g Zdířka konektoru kabelu externího ovládání 1h Zdířka pro konektor hladinového spínače 2 Pohonná jednotka 2a Místo pro připojení reléového výstupu 2b Volitelný reléový výstup 3 Hydraulická část - dávkovací hlava 3.1 Dávkovací hlava bez odvzdušňovacího ventilu, s/bez ventilových pružin 3.2 Dávkovací hlava bez odvzdušňovacího ventilu, s/bez ventilových pružin 3.3 Dávkovací hlava s odvzdušňovacím ventilem, s/bez ventilových pružin (PP) 3.4 Dávkovací hlava s odvzdušňovacím ventilem, s/bez ventilových pružin (NP) 3.5 Samoodvzdušňovací, samonasávací dávkovací hlava 3a 3b 3c 3d 3e 3f 3g Mezistěna s odkapávacím otvorem Dávkovací hlava Sací ventil Výtlačný ventil Samoodvzdušňovací ventil (samonasávací hlava) Odvzdušňovací/přepouštěcí ventil Odvzdušňovací nátrubek s koncovkou pro hadičku Základní informace pro uživatele Seznamte se prosím dobře s následujícími poznámkami. Pomůže vám to v orientaci a používání tohoto provozního předpisu. Ke zvýraznění textu jsou použity tyto znaky: označení jednotlivých doporučení jednotlivé instrukce Zvýraznění důležitosti: POZNÁMKA Takto značená poznámka má zjednodušit obsluhu Zvýraznění bezpečnostních doporučení: VAROVÁNÍ Uvádí potenciálně nebezpečnou situaci. Pokud není postupováno dle doporučení, hrozí vážné zranění nebo dokonce ohrožení života. UPOZORNĚNÍ Uvádí potenciálně nebezpečnou situaci. Pokud není postupováno dle doporučení, hrozí vznik zranění, nebo poškození zařízení. DŮLEŽITÉ Uvádí potenciálně nebezpečnou situaci. Pokud není postupováno dle doporučení, hrozí poškození zařízení.

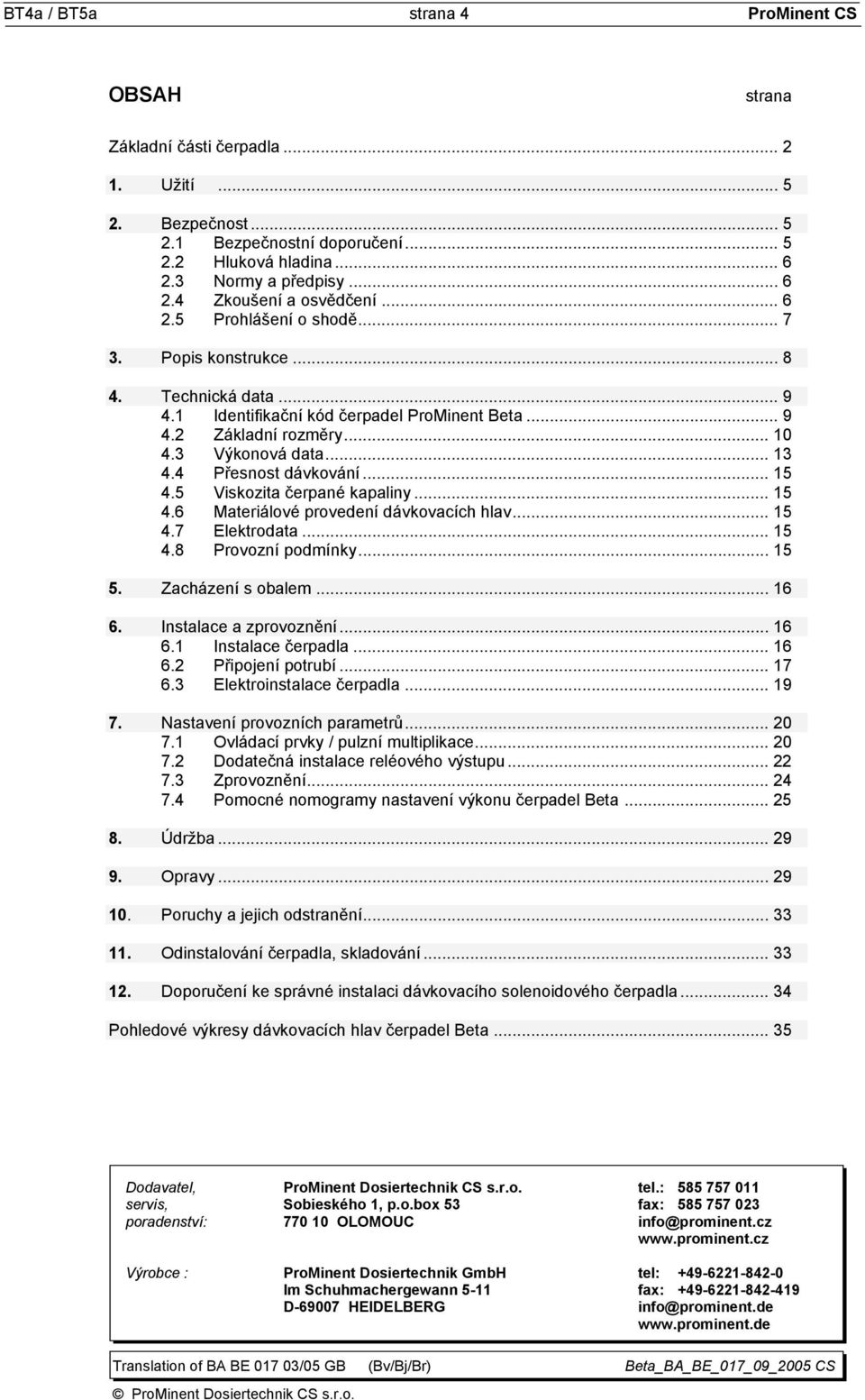

4 BT4a / BT5a strana 4 ProMinent CS OBSAH strana Základní části čerpadla Užití Bezpečnost Bezpečnostní doporučení Hluková hladina Normy a předpisy Zkoušení a osvědčení Prohlášení o shodě Popis konstrukce Technická data Identifikační kód čerpadel ProMinent Beta Základní rozměry Výkonová data Přesnost dávkování Viskozita čerpané kapaliny Materiálové provedení dávkovacích hlav Elektrodata Provozní podmínky Zacházení s obalem Instalace a zprovoznění Instalace čerpadla Připojení potrubí Elektroinstalace čerpadla Nastavení provozních parametrů Ovládací prvky / pulzní multiplikace Dodatečná instalace reléového výstupu Zprovoznění Pomocné nomogramy nastavení výkonu čerpadel Beta Údržba Opravy Poruchy a jejich odstranění Odinstalování čerpadla, skladování Doporučení ke správné instalaci dávkovacího solenoidového čerpadla Pohledové výkresy dávkovacích hlav čerpadel Beta Dodavatel, ProMinent Dosiertechnik CS s.r.o. tel.: servis, Sobieského 1, p.o.box 53 fax: poradenství: OLOMOUC info@prominent.cz Výrobce : ProMinent Dosiertechnik GmbH tel: Im Schuhmachergewann 5-11 fax: D HEIDELBERG info@prominent.de Translation of BA BE /05 GB (Bv/Bj/Br) Beta_BA_BE_017_09_2005 CS ProMinent Dosiertechnik CS s.r.o.

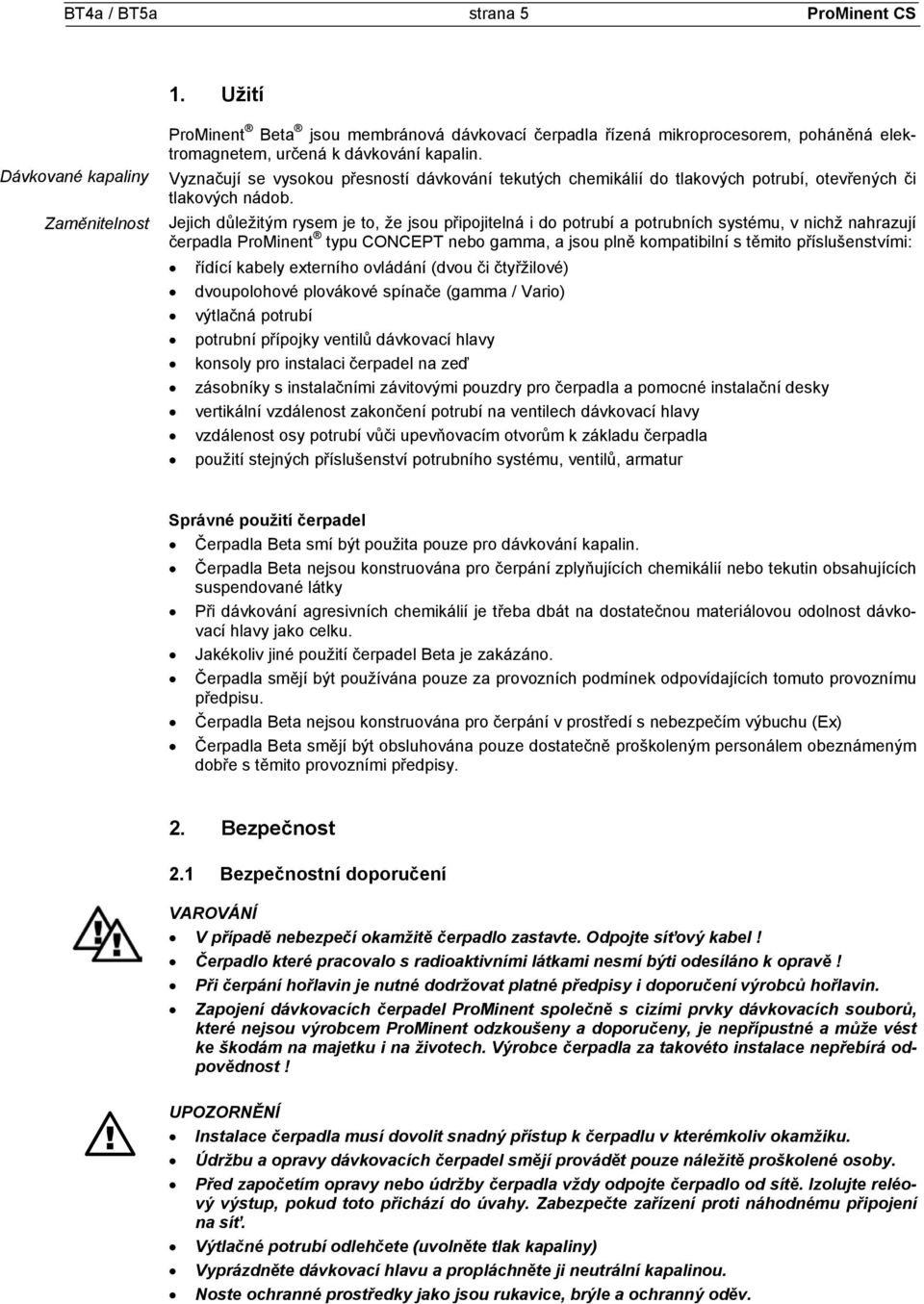

5 BT4a / BT5a strana 5 ProMinent CS 1. Užití Dávkované kapaliny Zaměnitelnost ProMinent Beta jsou membránová dávkovací čerpadla řízená mikroprocesorem, poháněná elektromagnetem, určená k dávkování kapalin. Vyznačují se vysokou přesností dávkování tekutých chemikálií do tlakových potrubí, otevřených či tlakových nádob. Jejich důležitým rysem je to, že jsou připojitelná i do potrubí a potrubních systému, v nichž nahrazují čerpadla ProMinent typu CONCEPT nebo gamma, a jsou plně kompatibilní s těmito příslušenstvími: řídící kabely externího ovládání (dvou či čtyřžilové) dvoupolohové plovákové spínače (gamma / Vario) výtlačná potrubí potrubní přípojky ventilů dávkovací hlavy konsoly pro instalaci čerpadel na zeď zásobníky s instalačními závitovými pouzdry pro čerpadla a pomocné instalační desky vertikální vzdálenost zakončení potrubí na ventilech dávkovací hlavy vzdálenost osy potrubí vůči upevňovacím otvorům k základu čerpadla použití stejných příslušenství potrubního systému, ventilů, armatur Správné použití čerpadel Čerpadla Beta smí být použita pouze pro dávkování kapalin. Čerpadla Beta nejsou konstruována pro čerpání zplyňujících chemikálií nebo tekutin obsahujících suspendované látky Při dávkování agresivních chemikálií je třeba dbát na dostatečnou materiálovou odolnost dávkovací hlavy jako celku. Jakékoliv jiné použití čerpadel Beta je zakázáno. Čerpadla smějí být používána pouze za provozních podmínek odpovídajících tomuto provoznímu předpisu. Čerpadla Beta nejsou konstruována pro čerpání v prostředí s nebezpečím výbuchu (Ex) Čerpadla Beta smějí být obsluhována pouze dostatečně proškoleným personálem obeznámeným dobře s těmito provozními předpisy. 2. Bezpečnost 2.1 Bezpečnostní doporučení VAROVÁNÍ V případě nebezpečí okamžitě čerpadlo zastavte. Odpojte síťový kabel! Čerpadlo které pracovalo s radioaktivními látkami nesmí býti odesíláno k opravě! Při čerpání hořlavin je nutné dodržovat platné předpisy i doporučení výrobců hořlavin. Zapojení dávkovacích čerpadel ProMinent společně s cizími prvky dávkovacích souborů, které nejsou výrobcem ProMinent odzkoušeny a doporučeny, je nepřípustné a může vést ke škodám na majetku i na životech. Výrobce čerpadla za takovéto instalace nepřebírá odpovědnost! UPOZORNĚNÍ Instalace čerpadla musí dovolit snadný přístup k čerpadlu v kterémkoliv okamžiku. Údržbu a opravy dávkovacích čerpadel smějí provádět pouze náležitě proškolené osoby. Před započetím opravy nebo údržby čerpadla vždy odpojte čerpadlo od sítě. Izolujte reléový výstup, pokud toto přichází do úvahy. Zabezpečte zařízení proti náhodnému připojení na síť. Výtlačné potrubí odlehčete (uvolněte tlak kapaliny) Vyprázdněte dávkovací hlavu a propláchněte ji neutrální kapalinou. Noste ochranné prostředky jako jsou rukavice, brýle a ochranný oděv.

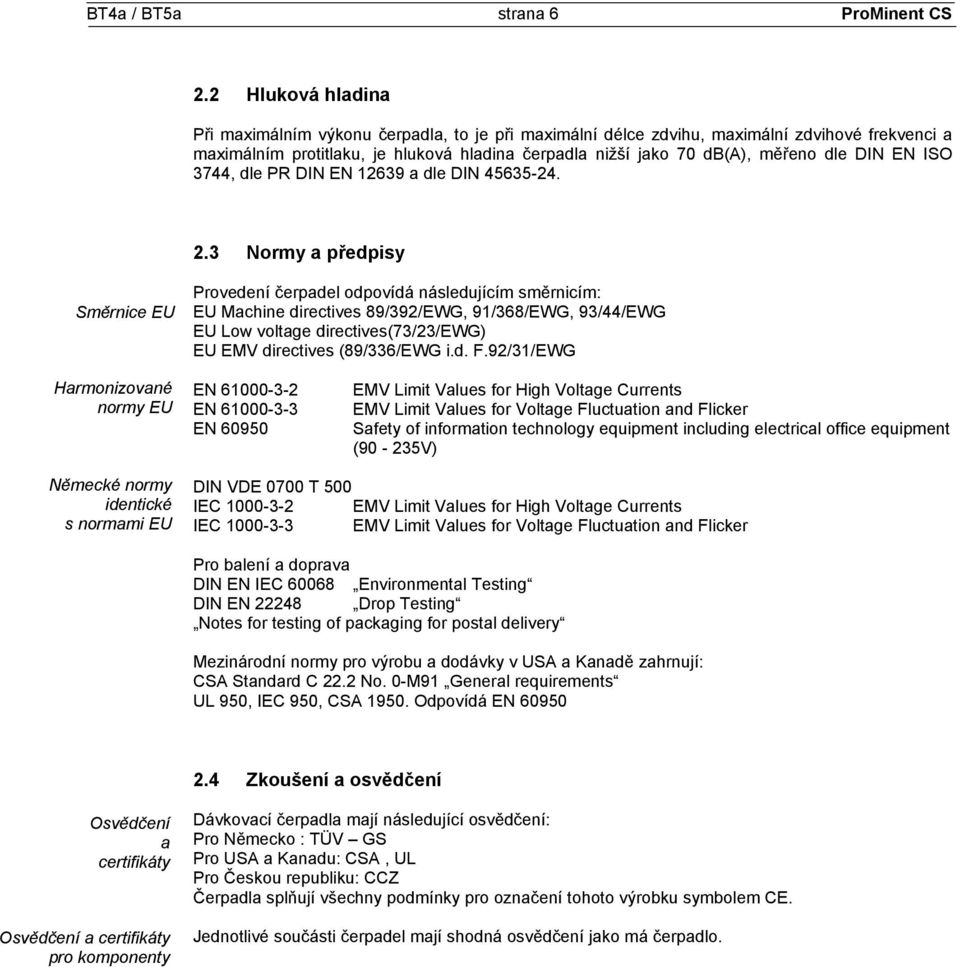

6 BT4a / BT5a strana 6 ProMinent CS 2.2 Hluková hladina Při maximálním výkonu čerpadla, to je při maximální délce zdvihu, maximální zdvihové frekvenci a maximálním protitlaku, je hluková hladina čerpadla nižší jako 70 db(a), měřeno dle DIN EN ISO 3744, dle PR DIN EN a dle DIN Normy a předpisy Směrnice EU Provedení čerpadel odpovídá následujícím směrnicím: EU Machine directives 89/392/EWG, 91/368/EWG, 93/44/EWG EU Low voltage directives(73/23/ewg) EU EMV directives (89/336/EWG i.d. F.92/31/EWG Harmonizované normy EU EN EN EN EMV Limit Values for High Voltage Currents EMV Limit Values for Voltage Fluctuation and Flicker Safety of information technology equipment including electrical office equipment (90-235V) Německé normy identické s normami EU DIN VDE 0700 T 500 IEC EMV Limit Values for High Voltage Currents IEC EMV Limit Values for Voltage Fluctuation and Flicker Pro balení a doprava DIN EN IEC Environmental Testing DIN EN Drop Testing Notes for testing of packaging for postal delivery Mezinárodní normy pro výrobu a dodávky v USA a Kanadě zahrnují: CSA Standard C 22.2 No. 0-M91 General requirements UL 950, IEC 950, CSA Odpovídá EN Zkoušení a osvědčení Osvědčení a certifikáty Osvědčení a certifikáty pro komponenty Dávkovací čerpadla mají následující osvědčení: Pro Německo : TÜV GS Pro USA a Kanadu: CSA, UL Pro Českou republiku: CCZ Čerpadla splňují všechny podmínky pro označení tohoto výrobku symbolem CE. Jednotlivé součásti čerpadel mají shodná osvědčení jako má čerpadlo.

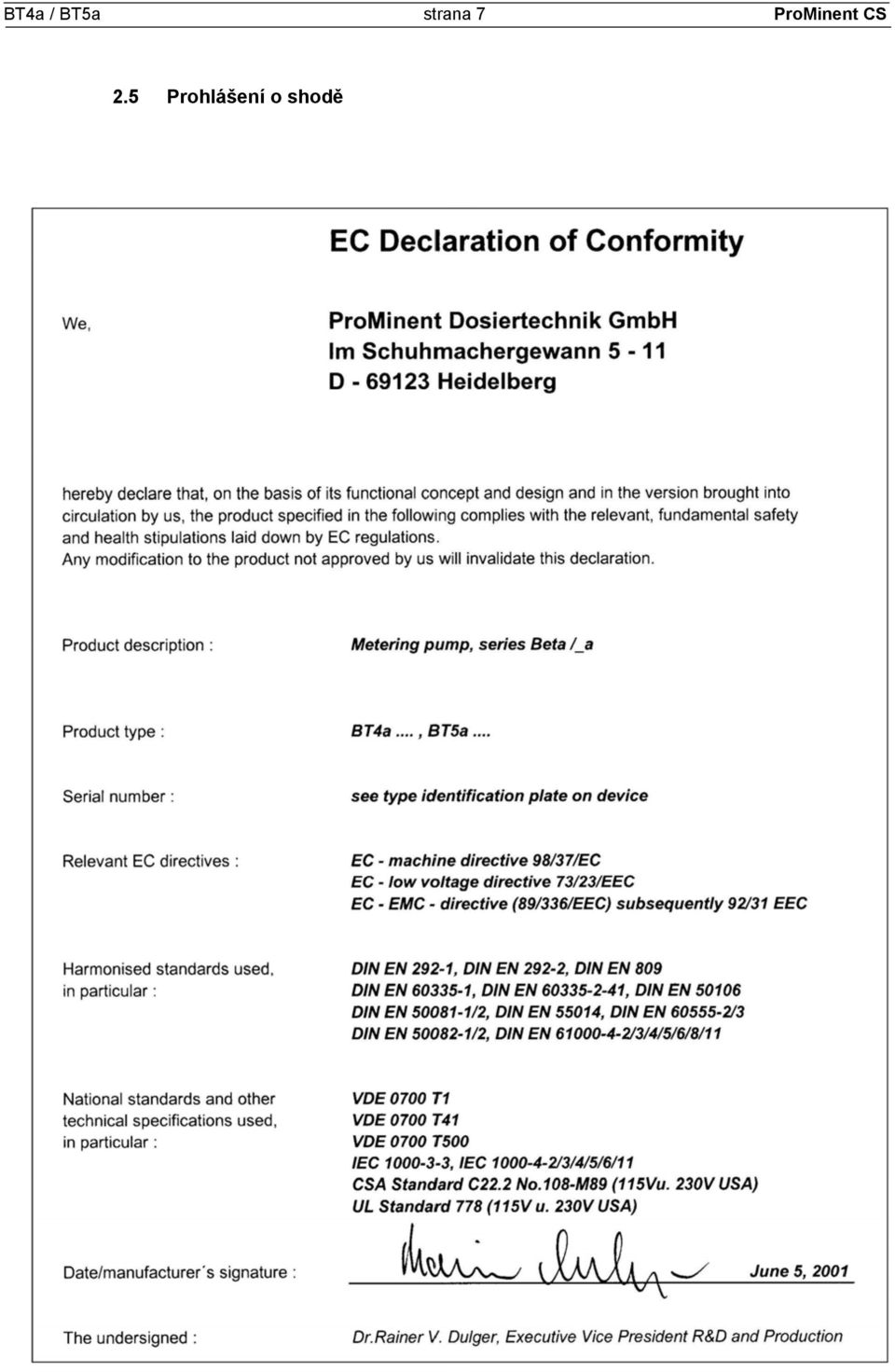

7 BT4a / BT5a strana 7 ProMinent CS 2.5 Prohlášení o shodě

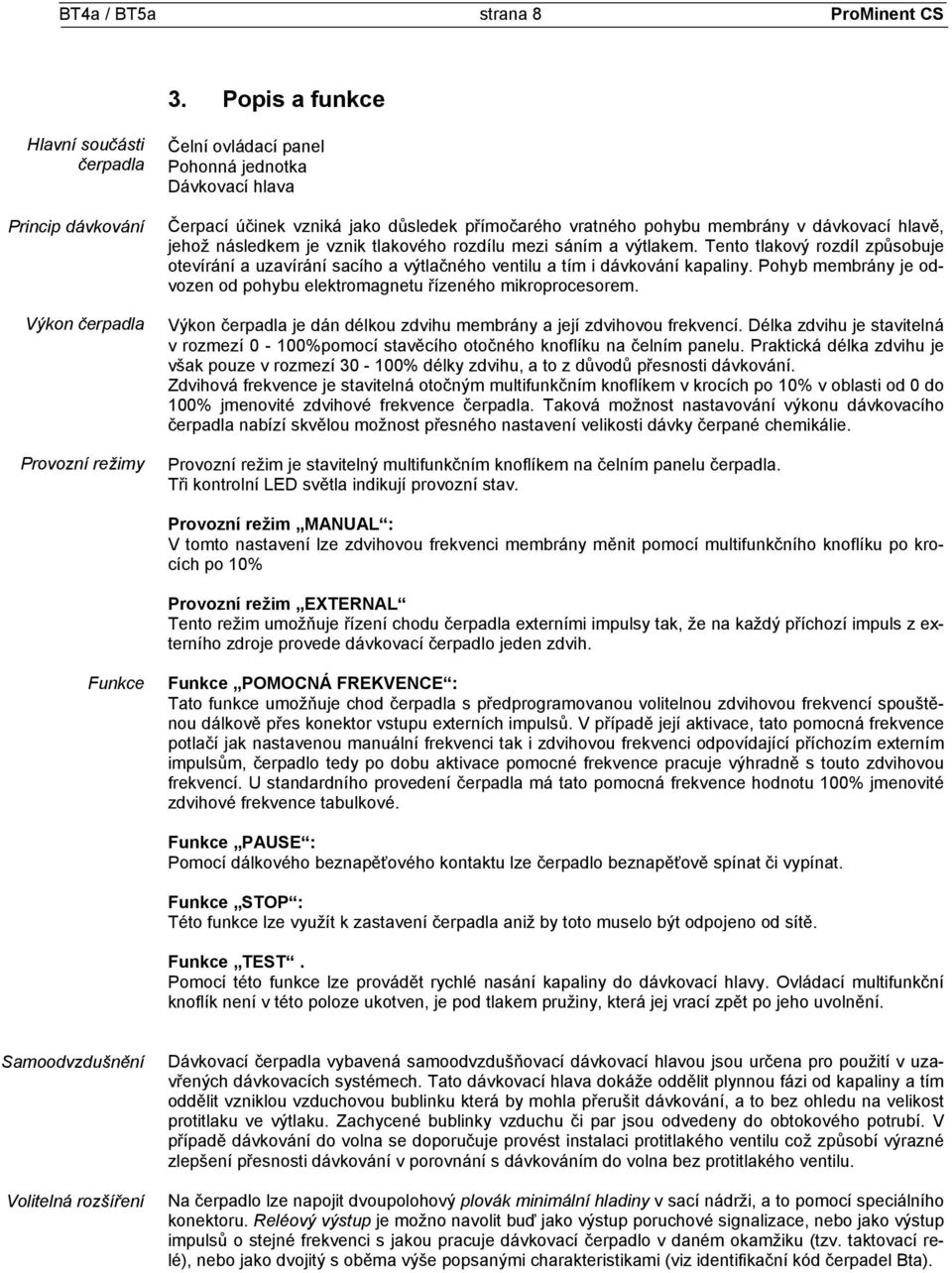

8 BT4a / BT5a strana 8 ProMinent CS 3. Popis a funkce Hlavní součásti čerpadla Princip dávkování Výkon čerpadla Provozní režimy Čelní ovládací panel Pohonná jednotka Dávkovací hlava Čerpací účinek vzniká jako důsledek přímočarého vratného pohybu membrány v dávkovací hlavě, jehož následkem je vznik tlakového rozdílu mezi sáním a výtlakem. Tento tlakový rozdíl způsobuje otevírání a uzavírání sacího a výtlačného ventilu a tím i dávkování kapaliny. Pohyb membrány je odvozen od pohybu elektromagnetu řízeného mikroprocesorem. Výkon čerpadla je dán délkou zdvihu membrány a její zdvihovou frekvencí. Délka zdvihu je stavitelná v rozmezí 0-100%pomocí stavěcího otočného knoflíku na čelním panelu. Praktická délka zdvihu je však pouze v rozmezí % délky zdvihu, a to z důvodů přesnosti dávkování. Zdvihová frekvence je stavitelná otočným multifunkčním knoflíkem v krocích po 10% v oblasti od 0 do 100% jmenovité zdvihové frekvence čerpadla. Taková možnost nastavování výkonu dávkovacího čerpadla nabízí skvělou možnost přesného nastavení velikosti dávky čerpané chemikálie. Provozní režim je stavitelný multifunkčním knoflíkem na čelním panelu čerpadla. Tři kontrolní LED světla indikují provozní stav. Provozní režim MANUAL : V tomto nastavení lze zdvihovou frekvenci membrány měnit pomocí multifunkčního knoflíku po krocích po 10% Provozní režim EXTERNAL Tento režim umožňuje řízení chodu čerpadla externími impulsy tak, že na každý příchozí impuls z externího zdroje provede dávkovací čerpadlo jeden zdvih. Funkce Funkce POMOCNÁ FREKVENCE : Tato funkce umožňuje chod čerpadla s předprogramovanou volitelnou zdvihovou frekvencí spouštěnou dálkově přes konektor vstupu externích impulsů. V případě její aktivace, tato pomocná frekvence potlačí jak nastavenou manuální frekvenci tak i zdvihovou frekvenci odpovídající příchozím externím impulsům, čerpadlo tedy po dobu aktivace pomocné frekvence pracuje výhradně s touto zdvihovou frekvencí. U standardního provedení čerpadla má tato pomocná frekvence hodnotu 100% jmenovité zdvihové frekvence tabulkové. Funkce PAUSE : Pomocí dálkového beznapěťového kontaktu lze čerpadlo beznapěťově spínat či vypínat. Funkce STOP : Této funkce lze využít k zastavení čerpadla aniž by toto muselo být odpojeno od sítě. Funkce TEST. Pomocí této funkce lze provádět rychlé nasání kapaliny do dávkovací hlavy. Ovládací multifunkční knoflík není v této poloze ukotven, je pod tlakem pružiny, která jej vrací zpět po jeho uvolnění. Samoodvzdušnění Volitelná rozšíření Dávkovací čerpadla vybavená samoodvzdušňovací dávkovací hlavou jsou určena pro použití v uzavřených dávkovacích systémech. Tato dávkovací hlava dokáže oddělit plynnou fázi od kapaliny a tím oddělit vzniklou vzduchovou bublinku která by mohla přerušit dávkování, a to bez ohledu na velikost protitlaku ve výtlaku. Zachycené bublinky vzduchu či par jsou odvedeny do obtokového potrubí. V případě dávkování do volna se doporučuje provést instalaci protitlakého ventilu což způsobí výrazné zlepšení přesnosti dávkování v porovnání s dávkováním do volna bez protitlakého ventilu. Na čerpadlo lze napojit dvoupolohový plovák minimální hladiny v sací nádrži, a to pomocí speciálního konektoru. Reléový výstup je možno navolit buď jako výstup poruchové signalizace, nebo jako výstup impulsů o stejné frekvenci s jakou pracuje dávkovací čerpadlo v daném okamžiku (tzv. taktovací relé), nebo jako dvojitý s oběma výše popsanými charakteristikami (viz identifikační kód čerpadel Bta).

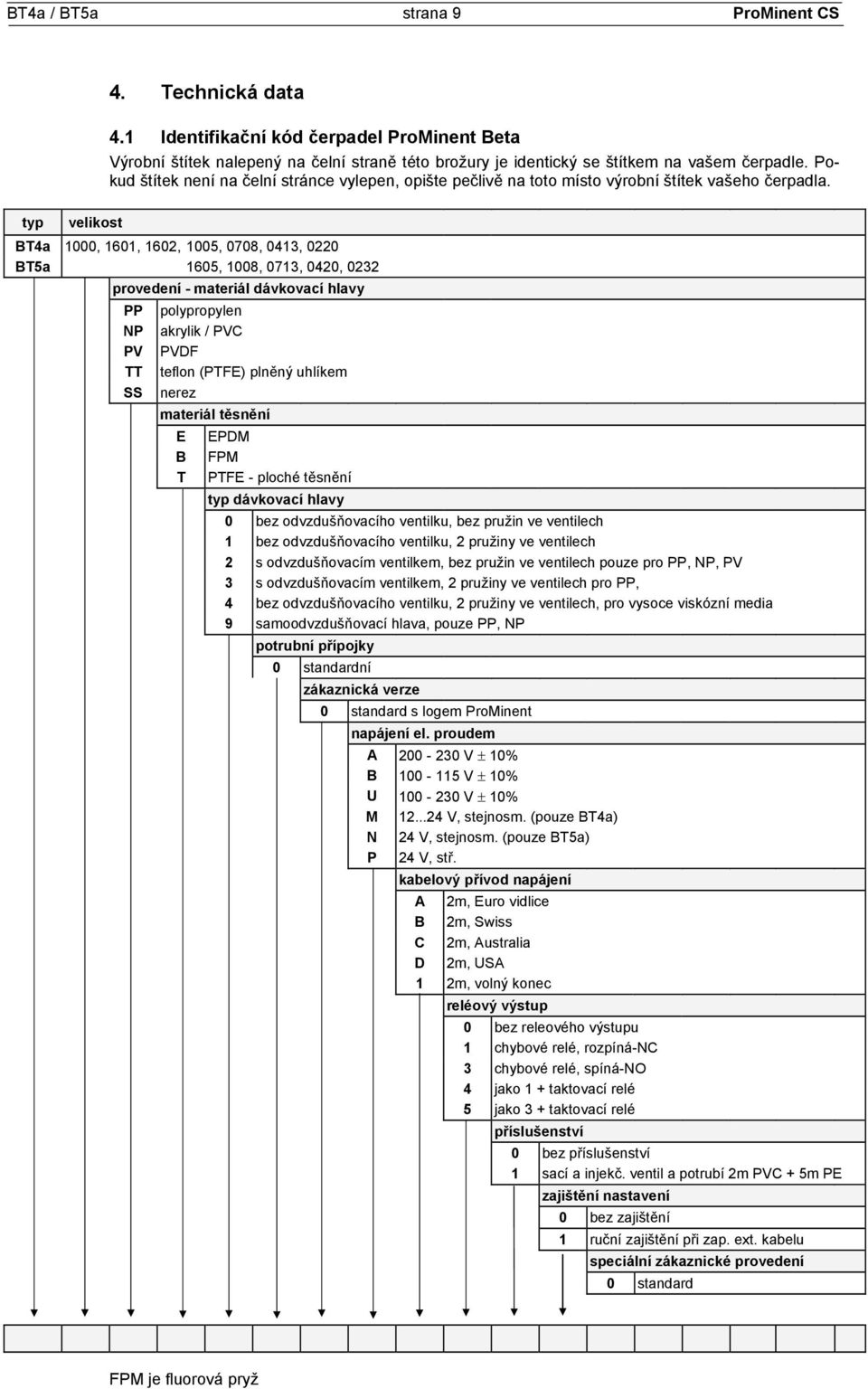

9 BT4a / BT5a strana 9 ProMinent CS 4. Technická data 4.1 Identifikační kód čerpadel ProMinent Beta Výrobní štítek nalepený na čelní straně této brožury je identický se štítkem na vašem čerpadle. Pokud štítek není na čelní stránce vylepen, opište pečlivě na toto místo výrobní štítek vašeho čerpadla. typ velikost BT4a 1000, 1601, 1602, 1005, 0708, 0413, 0220 BT5a 1605, 1008, 0713, 0420, 0232 provedení - materiál dávkovací hlavy PP NP PV TT SS polypropylen akrylik / PVC PVDF teflon (PTFE) plněný uhlíkem nerez materiál těsnění E B T EPDM FPM PTFE - ploché těsnění typ dávkovací hlavy 0 bez odvzdušňovacího ventilku, bez pružin ve ventilech 1 bez odvzdušňovacího ventilku, 2 pružiny ve ventilech 2 s odvzdušňovacím ventilkem, bez pružin ve ventilech pouze pro PP, NP, PV 3 s odvzdušňovacím ventilkem, 2 pružiny ve ventilech pro PP, 4 bez odvzdušňovacího ventilku, 2 pružiny ve ventilech, pro vysoce viskózní media 9 samoodvzdušňovací hlava, pouze PP, NP potrubní přípojky 0 standardní zákaznická verze 0 standard s logem ProMinent napájení el. proudem A V ± 10% B V ± 10% U V ± 10% M V, stejnosm. (pouze BT4a) N 24 V, stejnosm. (pouze BT5a) P 24 V, stř. kabelový přívod napájení A 2m, Euro vidlice B 2m, Swiss C 2m, Australia D 2m, USA 1 2m, volný konec reléový výstup 0 bez releového výstupu 1 chybové relé, rozpíná-nc 3 chybové relé, spíná-no 4 jako 1 + taktovací relé 5 jako 3 + taktovací relé příslušenství 0 bez příslušenství 1 sací a injekč. ventil a potrubí 2m PVC + 5m PE zajištění nastavení 0 bez zajištění 1 ruční zajištění při zap. ext. kabelu speciální zákaznické provedení 0 standard FPM je fluorová pryž

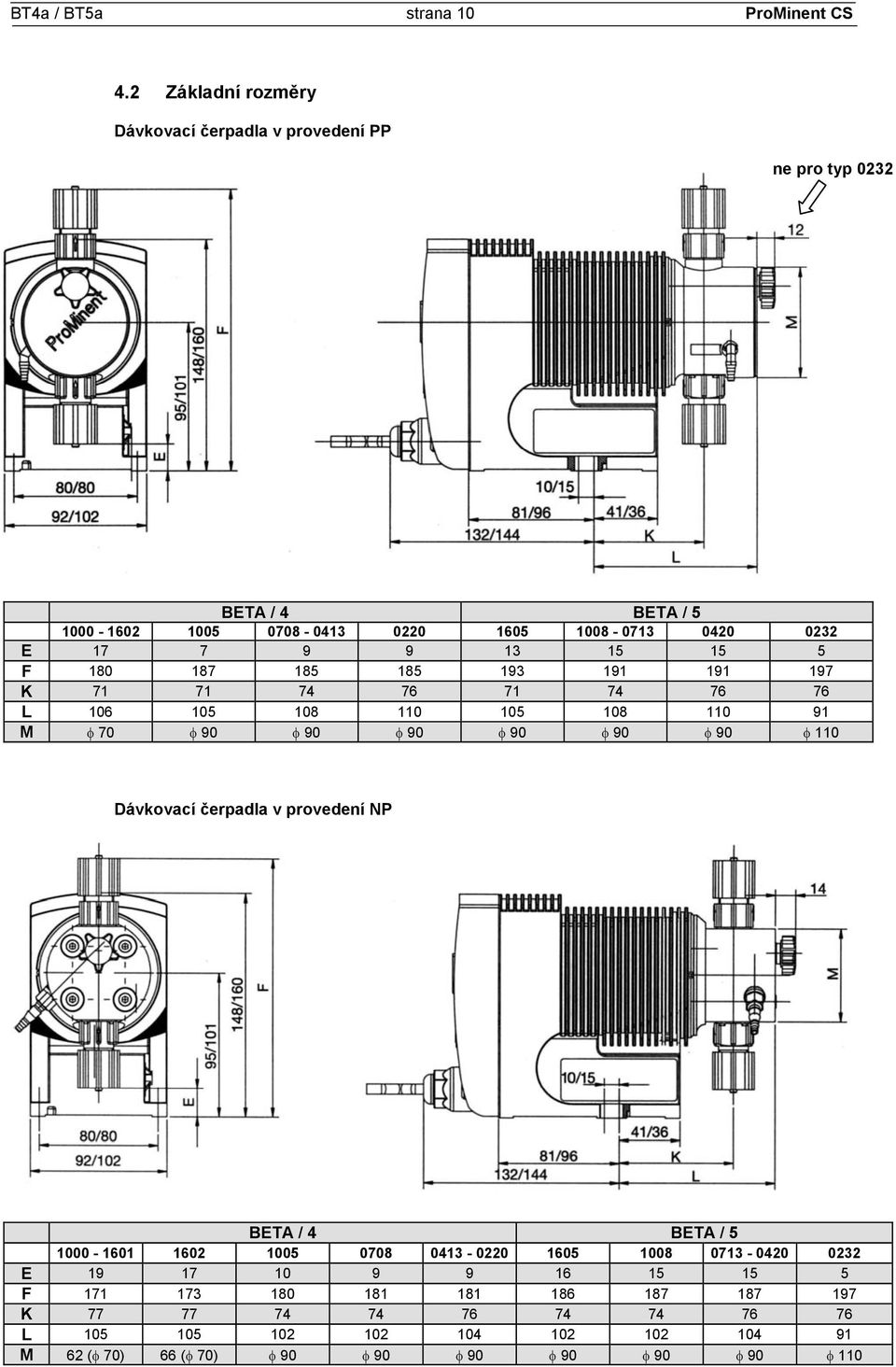

10 BT4a / BT5a strana 10 ProMinent CS 4.2 Základní rozměry Dávkovací čerpadla v provedení PP ne pro typ 0232 BETA / 4 BETA / E F K L M φ 70 φ 90 φ 90 φ 90 φ 90 φ 90 φ 90 φ 110 Dávkovací čerpadla v provedení NP BETA / 4 BETA / E F K L M 62 (φ 70) 66 (φ 70) φ 90 φ 90 φ 90 φ 90 φ 90 φ 90 φ 110

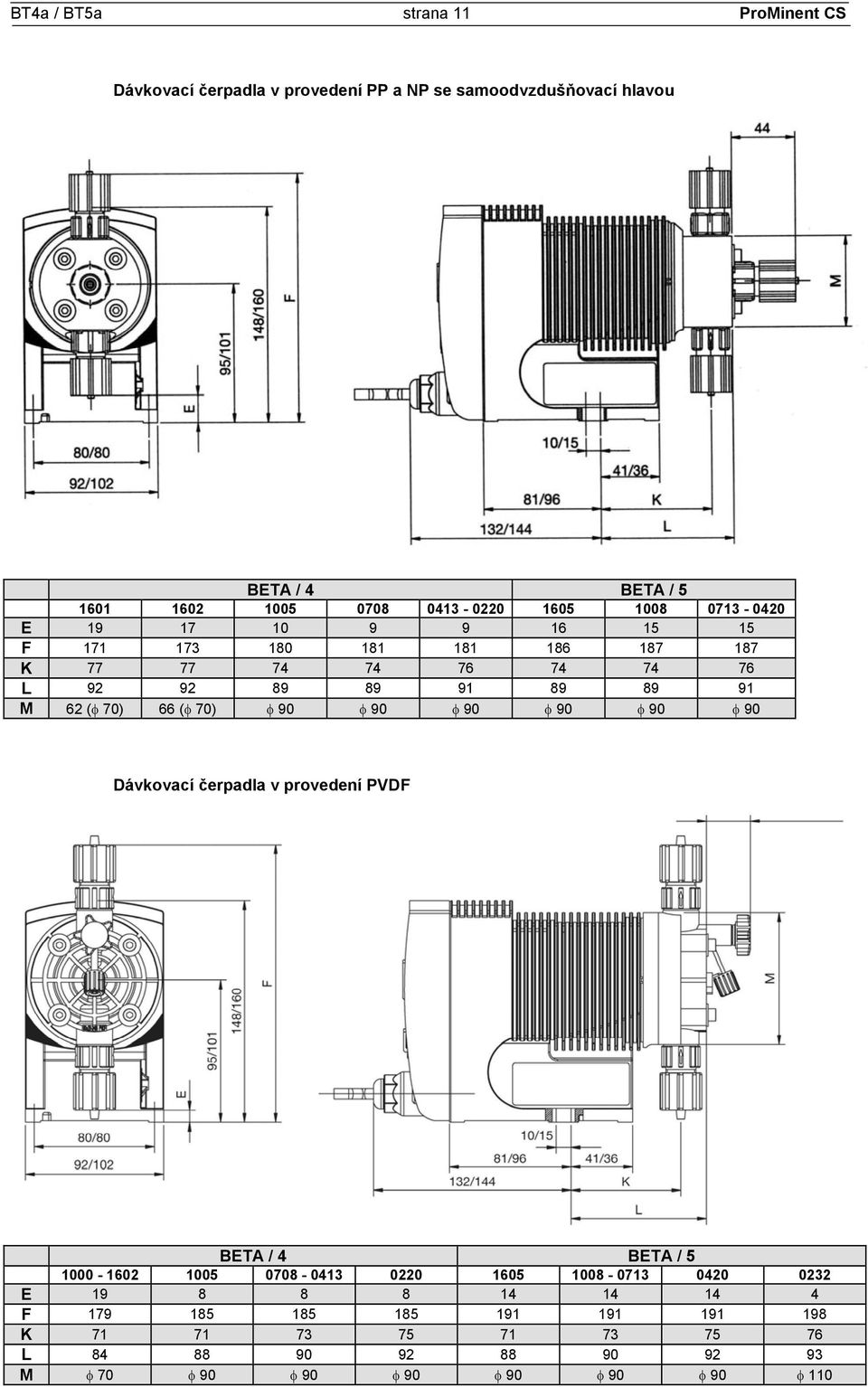

11 BT4a / BT5a strana 11 ProMinent CS Dávkovací čerpadla v provedení PP a NP se samoodvzdušňovací hlavou BETA / 4 BETA / E F K L M 62 (φ 70) 66 (φ 70) φ 90 φ 90 φ 90 φ 90 φ 90 φ 90 Dávkovací čerpadla v provedení PVDF BETA / 4 BETA / E F K L M φ 70 φ 90 φ 90 φ 90 φ 90 φ 90 φ 90 φ 110

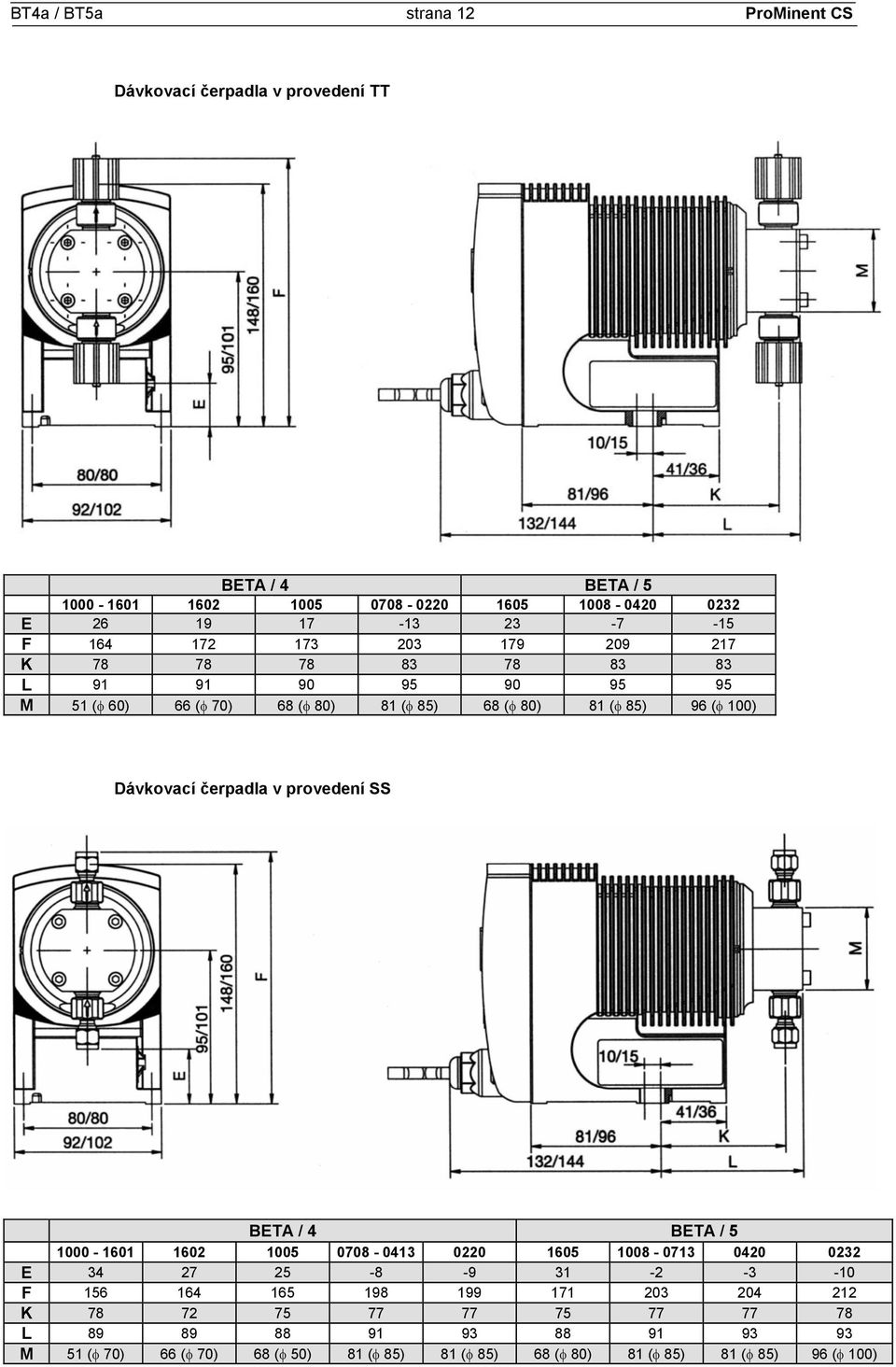

12 BT4a / BT5a strana 12 ProMinent CS Dávkovací čerpadla v provedení TT BETA / 4 BETA / E F K L M 51 (φ 60) 66 (φ 70) 68 (φ 80) 81 (φ 85) 68 (φ 80) 81 (φ 85) 96 (φ 100) Dávkovací čerpadla v provedení SS BETA / 4 BETA / E F K L M 51 (φ 70) 66 (φ 70) 68 (φ 50) 81 (φ 85) 81 (φ 85) 68 (φ 80) 81 (φ 85) 81 (φ 85) 96 (φ 100)

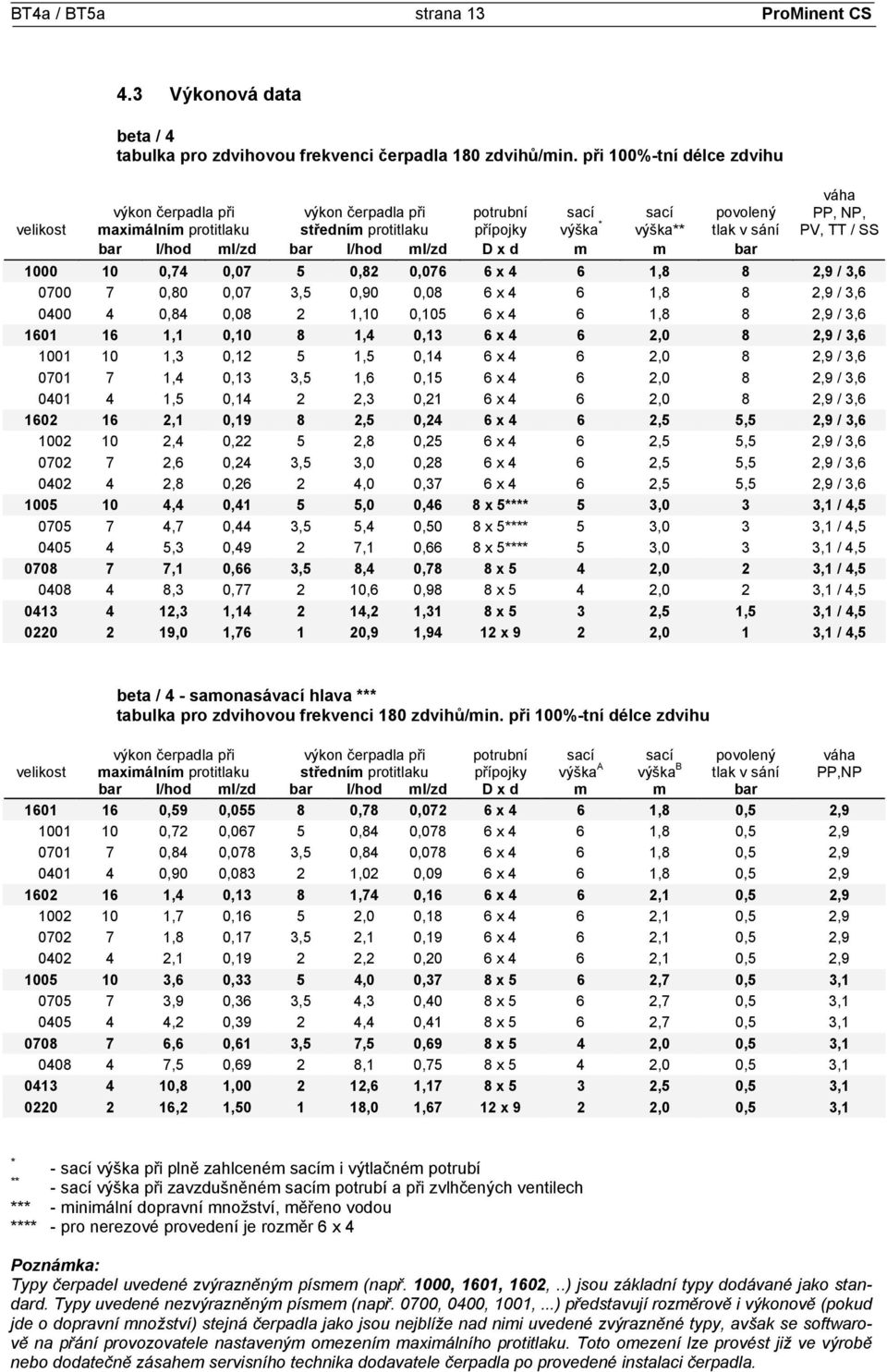

13 BT4a / BT5a strana 13 ProMinent CS velikost 4.3 Výkonová data beta / 4 tabulka pro zdvihovou frekvenci čerpadla 180 zdvihů/min. při 100%-tní délce zdvihu výkon čerpadla při maximálním protitlaku výkon čerpadla při středním protitlaku potrubní přípojky sací výška * sací výška** povolený tlak v sání bar l/hod ml/zd bar l/hod ml/zd D x d m m bar váha PP, NP, PV, TT / SS ,74 0,07 5 0,82 0,076 6 x 4 6 1,8 8 2,9 / 3, ,80 0,07 3,5 0,90 0,08 6 x 4 6 1,8 8 2,9 / 3, ,84 0,08 2 1,10 0,105 6 x 4 6 1,8 8 2,9 / 3, ,1 0,10 8 1,4 0,13 6 x 4 6 2,0 8 2,9 / 3, ,3 0,12 5 1,5 0,14 6 x 4 6 2,0 8 2,9 / 3, ,4 0,13 3,5 1,6 0,15 6 x 4 6 2,0 8 2,9 / 3, ,5 0,14 2 2,3 0,21 6 x 4 6 2,0 8 2,9 / 3, ,1 0,19 8 2,5 0,24 6 x 4 6 2,5 5,5 2,9 / 3, ,4 0,22 5 2,8 0,25 6 x 4 6 2,5 5,5 2,9 / 3, ,6 0,24 3,5 3,0 0,28 6 x 4 6 2,5 5,5 2,9 / 3, ,8 0,26 2 4,0 0,37 6 x 4 6 2,5 5,5 2,9 / 3, ,4 0,41 5 5,0 0,46 8 x 5**** 5 3,0 3 3,1 / 4, ,7 0,44 3,5 5,4 0,50 8 x 5**** 5 3,0 3 3,1 / 4, ,3 0,49 2 7,1 0,66 8 x 5**** 5 3,0 3 3,1 / 4, ,1 0,66 3,5 8,4 0,78 8 x 5 4 2,0 2 3,1 / 4, ,3 0, ,6 0,98 8 x 5 4 2,0 2 3,1 / 4, ,3 1, ,2 1,31 8 x 5 3 2,5 1,5 3,1 / 4, ,0 1, ,9 1,94 12 x 9 2 2,0 1 3,1 / 4,5 beta / 4 - samonasávací hlava *** tabulka pro zdvihovou frekvenci 180 zdvihů/min. při 100%-tní délce zdvihu velikost výkon čerpadla při maximálním protitlaku výkon čerpadla při středním protitlaku potrubní přípojky sací výška A sací výška B povolený tlak v sání váha PP,NP bar l/hod ml/zd bar l/hod ml/zd D x d m m bar ,59 0, ,78 0,072 6 x 4 6 1,8 0,5 2, ,72 0, ,84 0,078 6 x 4 6 1,8 0,5 2, ,84 0,078 3,5 0,84 0,078 6 x 4 6 1,8 0,5 2, ,90 0, ,02 0,09 6 x 4 6 1,8 0,5 2, ,4 0,13 8 1,74 0,16 6 x 4 6 2,1 0,5 2, ,7 0,16 5 2,0 0,18 6 x 4 6 2,1 0,5 2, ,8 0,17 3,5 2,1 0,19 6 x 4 6 2,1 0,5 2, ,1 0,19 2 2,2 0,20 6 x 4 6 2,1 0,5 2, ,6 0,33 5 4,0 0,37 8 x 5 6 2,7 0,5 3, ,9 0,36 3,5 4,3 0,40 8 x 5 6 2,7 0,5 3, ,2 0,39 2 4,4 0,41 8 x 5 6 2,7 0,5 3, ,6 0,61 3,5 7,5 0,69 8 x 5 4 2,0 0,5 3, ,5 0,69 2 8,1 0,75 8 x 5 4 2,0 0,5 3, ,8 1, ,6 1,17 8 x 5 3 2,5 0,5 3, ,2 1, ,0 1,67 12 x 9 2 2,0 0,5 3,1 * - sací výška při plně zahlceném sacím i výtlačném potrubí ** - sací výška při zavzdušněném sacím potrubí a při zvlhčených ventilech *** - minimální dopravní množství, měřeno vodou **** - pro nerezové provedení je rozměr 6 x 4 Poznámka: Typy čerpadel uvedené zvýrazněným písmem (např. 1000, 1601, 1602,..) jsou základní typy dodávané jako standard. Typy uvedené nezvýrazněným písmem (např. 0700, 0400, 1001,...) představují rozměrově i výkonově (pokud jde o dopravní množství) stejná čerpadla jako jsou nejblíže nad nimi uvedené zvýrazněné typy, avšak se softwarově na přání provozovatele nastaveným omezením maximálního protitlaku. Toto omezení lze provést již ve výrobě nebo dodatečně zásahem servisního technika dodavatele čerpadla po provedené instalaci čerpadla.

14 BT4a / BT5a strana 14 ProMinent CS velikost beta / 5 tabulka pro zdvihovou frekvenci čerpadla 180 zdvihů/min. při maximální délce zdvihu výkon čerpadla při maximálním protitlaku výkon čerpadla při středním protitlaku potrubní přípojky sání/výtl. sací sací povolený výška * výška** tlak v sání bar l/hod ml/zd bar l/hod ml/zd D x d m m bar váha PP,PC,NPT T / SS ,1 0,38 8 4,9 0,45 8 x 5**** ,5 / 5, ,8 0,63 5 8,3 0,76 8 x ,5 / 5, ,0 1,02 3,5 13,1 1,21 8 x ,5 4,5 / 5, ,1 1, ,1 1,77 12 x ,5 / 8, ,0 2, ,2 3,35 12 x ,8 5,5 / 8,6 beta / 5 - samonasávací hlava *** tabulka pro zdvihovou frekvenci 180 zdvihů/min. při maximální délce zdvihu výkon čerpadla při maximálním protitlaku výkon čerpadla při středním protitlaku potrubní přípojky sání / výtl. potrubní přípojka odvzd. povolený tlak v sání sací sací velikost výška* výška** bar l/hod ml/zd bar l/hod ml/zd D x d D x d m m bar ,3 0,31 8 3,8 0,35 8 x 5 6 x 4-3 0,5 4, ,3 0,58 5 7,5 0,69 8 x 5 6 x 4-3 0,5 4, ,5 0,97 3,5 12,3 1,14 8 x 5 6 x 4-2,5 0,5 4, ,6 1, ,4 1,61 12 x 9 6 x 4-2,5 0,5 4,5 * - sací výška při plně zahlceném sacím i výtlačném potrubí ** - sací výška při zavzdušněném sacím potrubí a při zvlhčených ventilech *** - minimální dopravní množství, měřeno vodou **** - pro nerezové provedení je rozměr 6 x 4 váha PP,PC

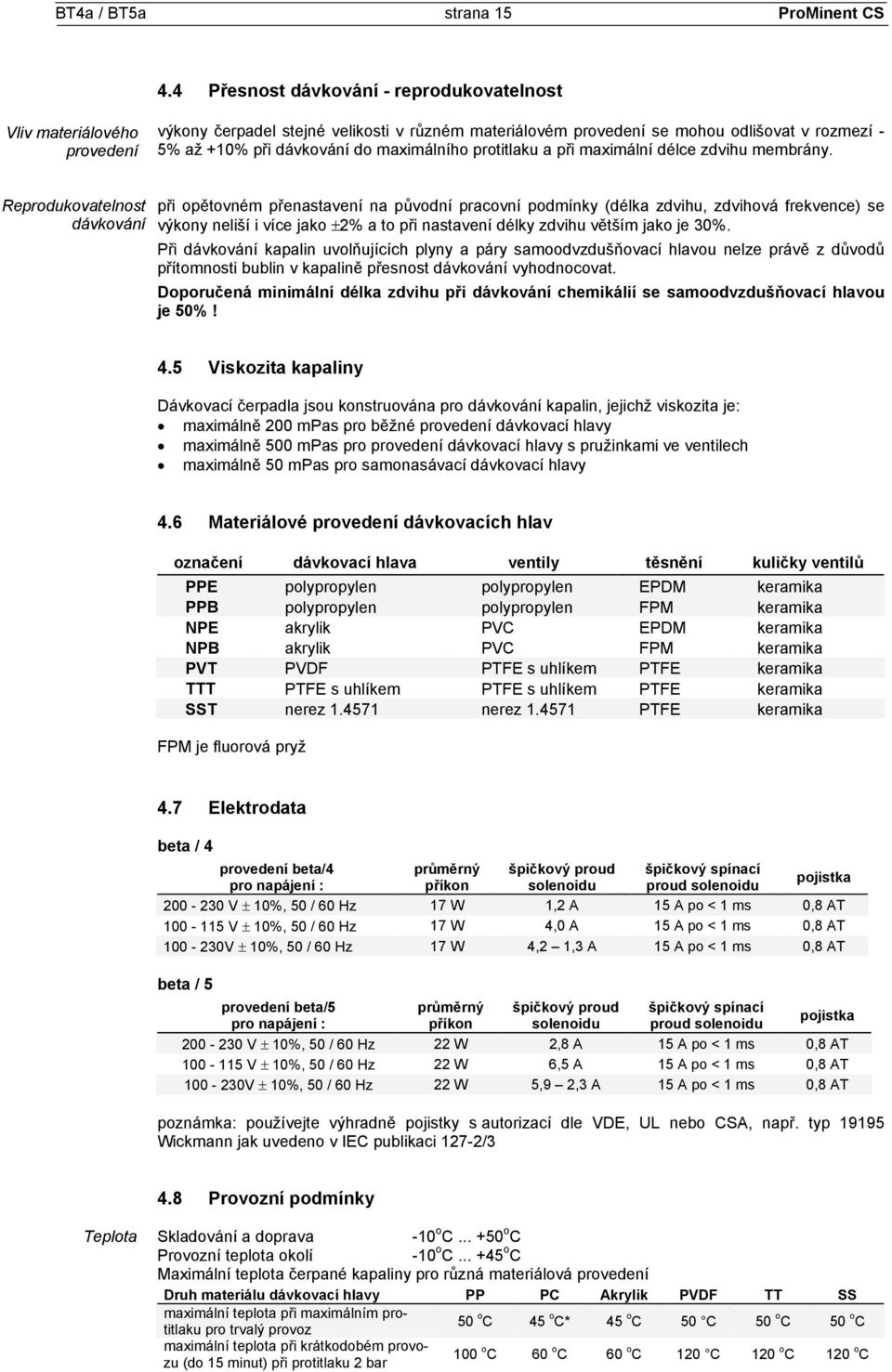

15 BT4a / BT5a strana 15 ProMinent CS 4.4 Přesnost dávkování - reprodukovatelnost Vliv materiálového provedení výkony čerpadel stejné velikosti v různém materiálovém provedení se mohou odlišovat v rozmezí - 5% až +10% při dávkování do maximálního protitlaku a při maximální délce zdvihu membrány. Reprodukovatelnost dávkování při opětovném přenastavení na původní pracovní podmínky (délka zdvihu, zdvihová frekvence) se výkony neliší i více jako ±2% a to při nastavení délky zdvihu větším jako je 30%. Při dávkování kapalin uvolňujících plyny a páry samoodvzdušňovací hlavou nelze právě z důvodů přítomnosti bublin v kapalině přesnost dávkování vyhodnocovat. Doporučená minimální délka zdvihu při dávkování chemikálií se samoodvzdušňovací hlavou je 50%! 4.5 Viskozita kapaliny Dávkovací čerpadla jsou konstruována pro dávkování kapalin, jejichž viskozita je: maximálně 200 mpas pro běžné provedení dávkovací hlavy maximálně 500 mpas pro provedení dávkovací hlavy s pružinkami ve ventilech maximálně 50 mpas pro samonasávací dávkovací hlavy 4.6 Materiálové provedení dávkovacích hlav označení dávkovací hlava ventily těsnění kuličky ventilů PPE PPB polypropylen polypropylen polypropylen polypropylen EPDM FPM keramika keramika NPE NPB akrylik akrylik PVC PVC EPDM FPM keramika keramika PVT PVDF PTFE s uhlíkem PTFE keramika TTT PTFE s uhlíkem PTFE s uhlíkem PTFE keramika SST nerez nerez PTFE keramika FPM je fluorová pryž 4.7 Elektrodata beta / 4 provedení beta/4 průměrný špičkový proud špičkový spínací pro napájení : příkon solenoidu proud solenoidu pojistka V ± 10%, 50 / 60 Hz 17 W 1,2 A 15 A po < 1 ms 0,8 AT V ± 10%, 50 / 60 Hz 17 W 4,0 A 15 A po < 1 ms 0,8 AT V ± 10%, 50 / 60 Hz 17 W 4,2 1,3 A 15 A po < 1 ms 0,8 AT beta / 5 provedení beta/5 průměrný špičkový proud špičkový spínací pro napájení : příkon solenoidu proud solenoidu pojistka V ± 10%, 50 / 60 Hz 22 W 2,8 A 15 A po < 1 ms 0,8 AT V ± 10%, 50 / 60 Hz 22 W 6,5 A 15 A po < 1 ms 0,8 AT V ± 10%, 50 / 60 Hz 22 W 5,9 2,3 A 15 A po < 1 ms 0,8 AT poznámka: používejte výhradně pojistky s autorizací dle VDE, UL nebo CSA, např. typ Wickmann jak uvedeno v IEC publikaci 127-2/3 4.8 Provozní podmínky Teplota Skladování a doprava -10 o C o C Provozní teplota okolí -10 o C o C Maximální teplota čerpané kapaliny pro různá materiálová provedení Druh materiálu dávkovací hlavy PP PC Akrylik PVDF TT SS maximální teplota při maximálním protitlaku pro trvalý provoz 50 o C 45 o C* 45 o C 50 C 50 o C 50 o C maximální teplota při krátkodobém provozu (do 15 minut) při protitlaku 2 bar 100 o C 60 o C 60 o C 120 C 120 o C 120 o C

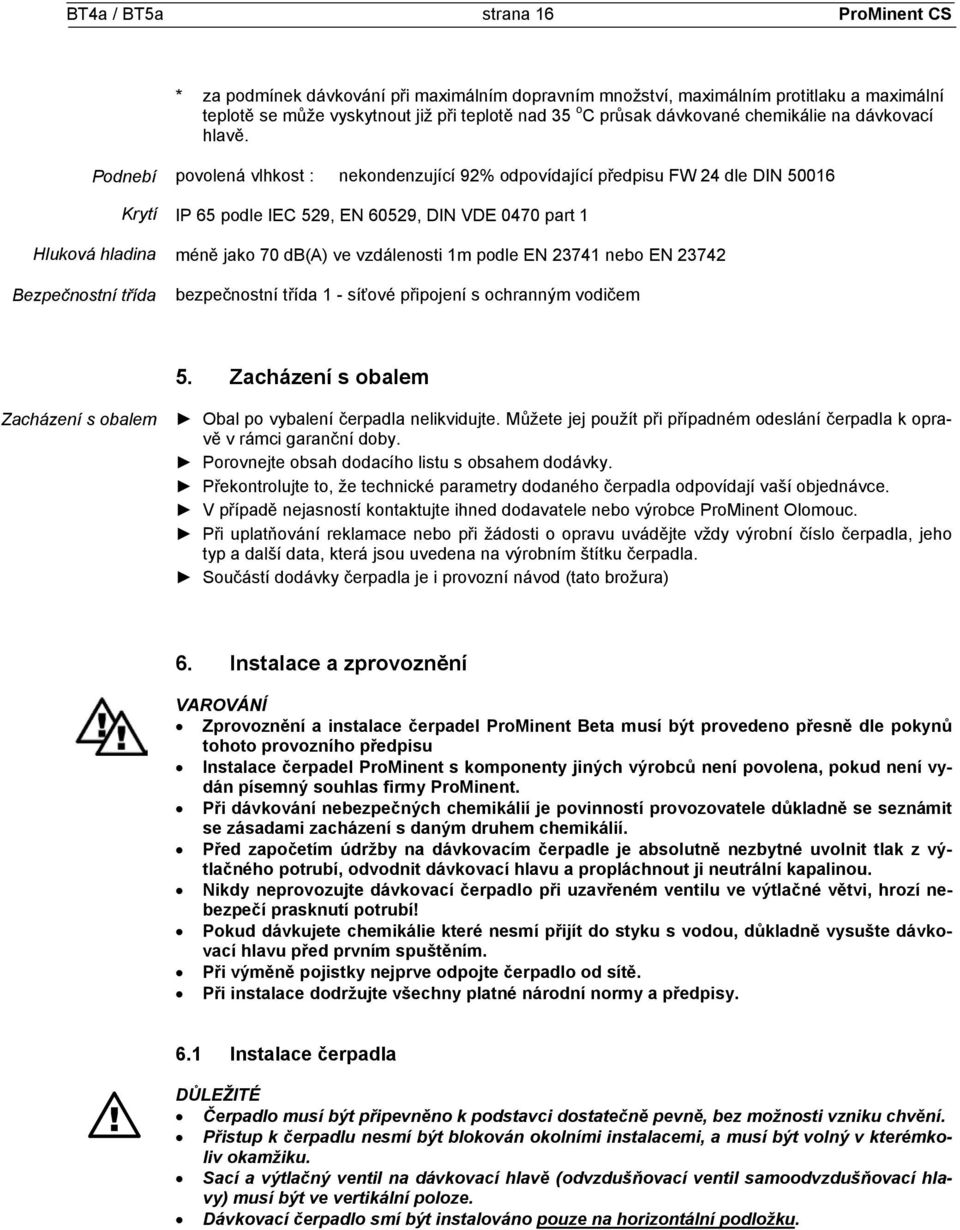

16 BT4a / BT5a strana 16 ProMinent CS * za podmínek dávkování při maximálním dopravním množství, maximálním protitlaku a maximální teplotě se může vyskytnout již při teplotě nad 35 o C průsak dávkované chemikálie na dávkovací hlavě. Podnebí Krytí Hluková hladina Bezpečnostní třída povolená vlhkost : nekondenzující 92% odpovídající předpisu FW 24 dle DIN IP 65 podle IEC 529, EN 60529, DIN VDE 0470 part 1 méně jako 70 db(a) ve vzdálenosti 1m podle EN nebo EN bezpečnostní třída 1 - síťové připojení s ochranným vodičem 5. Zacházení s obalem Zacházení s obalem Obal po vybalení čerpadla nelikvidujte. Můžete jej použít při případném odeslání čerpadla k opravě v rámci garanční doby. Porovnejte obsah dodacího listu s obsahem dodávky. Překontrolujte to, že technické parametry dodaného čerpadla odpovídají vaší objednávce. V případě nejasností kontaktujte ihned dodavatele nebo výrobce ProMinent Olomouc. Při uplatňování reklamace nebo při žádosti o opravu uvádějte vždy výrobní číslo čerpadla, jeho typ a další data, která jsou uvedena na výrobním štítku čerpadla. Součástí dodávky čerpadla je i provozní návod (tato brožura) 6. Instalace a zprovoznění VAROVÁNÍ Zprovoznění a instalace čerpadel ProMinent Beta musí být provedeno přesně dle pokynů tohoto provozního předpisu Instalace čerpadel ProMinent s komponenty jiných výrobců není povolena, pokud není vydán písemný souhlas firmy ProMinent. Při dávkování nebezpečných chemikálií je povinností provozovatele důkladně se seznámit se zásadami zacházení s daným druhem chemikálií. Před započetím údržby na dávkovacím čerpadle je absolutně nezbytné uvolnit tlak z výtlačného potrubí, odvodnit dávkovací hlavu a propláchnout ji neutrální kapalinou. Nikdy neprovozujte dávkovací čerpadlo při uzavřeném ventilu ve výtlačné větvi, hrozí nebezpečí prasknutí potrubí! Pokud dávkujete chemikálie které nesmí přijít do styku s vodou, důkladně vysušte dávkovací hlavu před prvním spuštěním. Při výměně pojistky nejprve odpojte čerpadlo od sítě. Při instalace dodržujte všechny platné národní normy a předpisy. 6.1 Instalace čerpadla DŮLEŽITÉ Čerpadlo musí být připevněno k podstavci dostatečně pevně, bez možnosti vzniku chvění. Přistup k čerpadlu nesmí být blokován okolními instalacemi, a musí být volný v kterémkoliv okamžiku. Sací a výtlačný ventil na dávkovací hlavě (odvzdušňovací ventil samoodvzdušňovací hlavy) musí být ve vertikální poloze. Dávkovací čerpadlo smí být instalováno pouze na horizontální podložku.

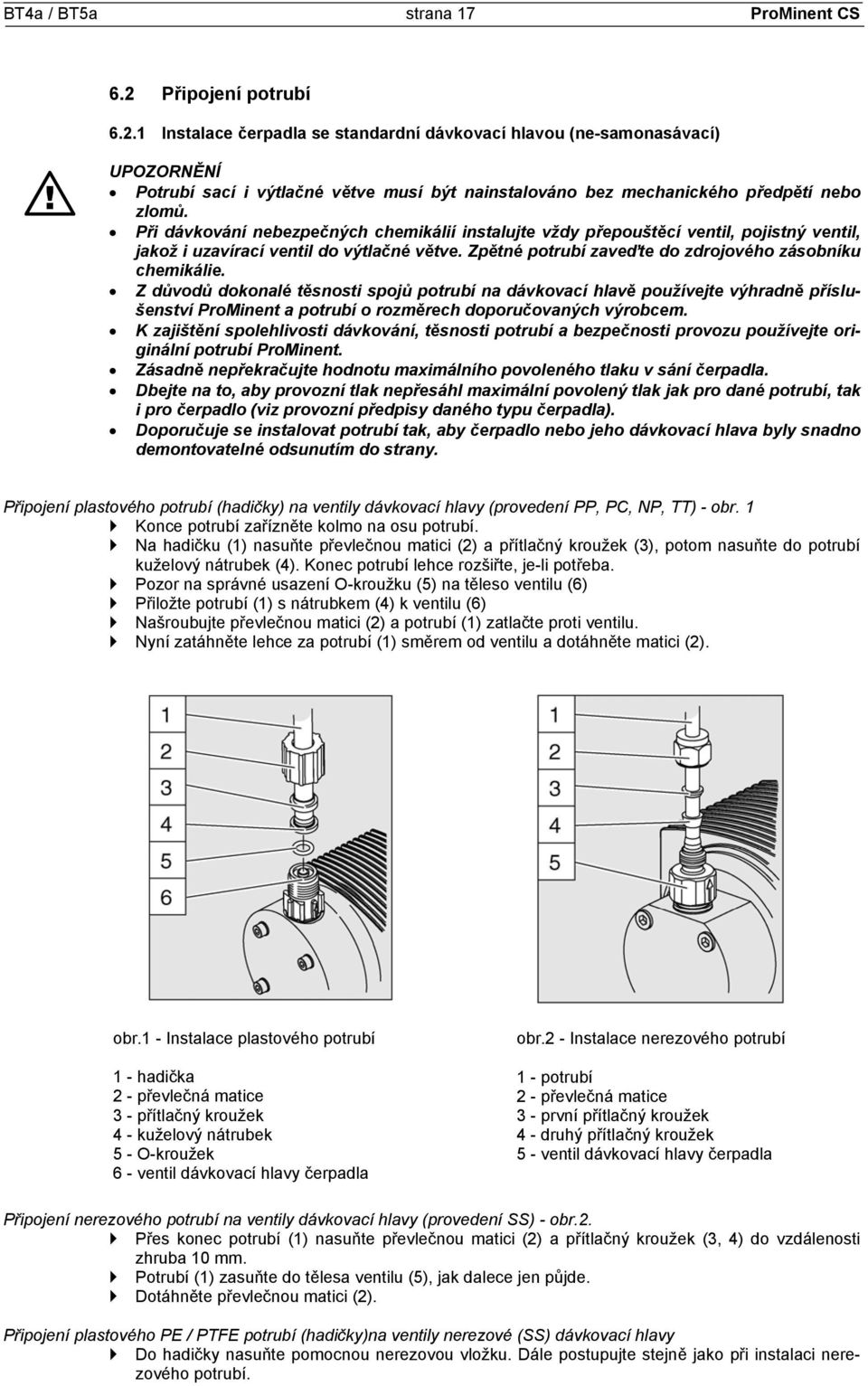

17 BT4a / BT5a strana 17 ProMinent CS 6.2 Připojení potrubí Instalace čerpadla se standardní dávkovací hlavou (ne-samonasávací) UPOZORNĚNÍ Potrubí sací i výtlačné větve musí být nainstalováno bez mechanického předpětí nebo zlomů. Při dávkování nebezpečných chemikálií instalujte vždy přepouštěcí ventil, pojistný ventil, jakož i uzavírací ventil do výtlačné větve. Zpětné potrubí zaveďte do zdrojového zásobníku chemikálie. Z důvodů dokonalé těsnosti spojů potrubí na dávkovací hlavě používejte výhradně příslušenství ProMinent a potrubí o rozměrech doporučovaných výrobcem. K zajištění spolehlivosti dávkování, těsnosti potrubí a bezpečnosti provozu používejte originální potrubí ProMinent. Zásadně nepřekračujte hodnotu maximálního povoleného tlaku v sání čerpadla. Dbejte na to, aby provozní tlak nepřesáhl maximální povolený tlak jak pro dané potrubí, tak i pro čerpadlo (viz provozní předpisy daného typu čerpadla). Doporučuje se instalovat potrubí tak, aby čerpadlo nebo jeho dávkovací hlava byly snadno demontovatelné odsunutím do strany. Připojení plastového potrubí (hadičky) na ventily dávkovací hlavy (provedení PP, PC, NP, TT) - obr. 1 Konce potrubí zařízněte kolmo na osu potrubí. Na hadičku (1) nasuňte převlečnou matici (2) a přítlačný kroužek (3), potom nasuňte do potrubí kuželový nátrubek (4). Konec potrubí lehce rozšiřte, je-li potřeba. Pozor na správné usazení O-kroužku (5) na těleso ventilu (6) Přiložte potrubí (1) s nátrubkem (4) k ventilu (6) Našroubujte převlečnou matici (2) a potrubí (1) zatlačte proti ventilu. Nyní zatáhněte lehce za potrubí (1) směrem od ventilu a dotáhněte matici (2). obr.1 - Instalace plastového potrubí 1 - hadička 2 - převlečná matice 3 - přítlačný kroužek 4 - kuželový nátrubek 5 - O-kroužek 6 - ventil dávkovací hlavy čerpadla obr.2 - Instalace nerezového potrubí 1 - potrubí 2 - převlečná matice 3 - první přítlačný kroužek 4 - druhý přítlačný kroužek 5 - ventil dávkovací hlavy čerpadla Připojení nerezového potrubí na ventily dávkovací hlavy (provedení SS) - obr.2. Přes konec potrubí (1) nasuňte převlečnou matici (2) a přítlačný kroužek (3, 4) do vzdálenosti zhruba 10 mm. Potrubí (1) zasuňte do tělesa ventilu (5), jak dalece jen půjde. Dotáhněte převlečnou matici (2). Připojení plastového PE / PTFE potrubí (hadičky)na ventily nerezové (SS) dávkovací hlavy Do hadičky nasuňte pomocnou nerezovou vložku. Dále postupujte stejně jako při instalaci nerezového potrubí.

18 BT4a / BT5a strana 18 ProMinent CS Instalace čerpadla se samoodvzdušňovací dávkovací hlavou UPOZORNĚNÍ Zprovoznění a instalace solenoidových dávkovacích čerpadel musí být provedeno přesně dle pokynů provozního předpisu daného typu. Dodržujte doporučené hodnoty rozměrů potrubí, sacích výšek, sacího tlaku a viskozity. Průřez sacího potrubí by neměl být větší jako průřez výtlačného potrubí. Potrubí obtokové větve od odvzdušňovacího ventilu se připojuje stejně jako sací a výtlačné potrubí u standardního provedení dávkovacích hlav. Zpětné obtokové potrubí se napojuje na horní (samoodvzdušňovací) ventil dávkovací hlavy Výtlačné potrubí se napojuje z čela dávkovací hlavy. Sací potrubí se napojuje zespodu dávkovací hlavy. POZNÁMKA V případě pozitivního tlaku (nátoku) na sací straně musí v obtokové větvi existovat minimálně stejný nebo větší protitlak aby nenastal sifonový efekt. Pokud je v obtokovém potrubí tlak větší než je v sacím potrubí, potom bude funkce samoodvzdušnění omezena. Provoz čerpadla s protitlakem v obtokové větvi a s atmosférickým tlakem v sání je možný. Připojení plastového PE / PTFE potrubí (hadičky)na ventily dávkovací hlavy v samoodvzdušňovacím provedení Nasuňte hadičku na nátrubky sacího a výtlačného ventilu. U samoodvzdušňovací hlavy instalujte obtokové potrubí na samoodvzdušňovací ventil. Doporučujeme hadičku o rozměrech 6x4 mm. Volný konec hadičky obtokového potrubí zaveďte s pomocí podpěrky obtokového potrubí do zásobníku chemikálie. Zkraťte obtokové potrubí tak, aby nebylo zanořeno do chemikálie v zásobníku! Podpěrka obtokového potrubí Samoodvzdušňovací ventil s připojením na hadičku 6x4 Červená plastová fólie označující samoodvzdušňovací ventil Výtlačný ventil s připojením na hadičku 6x4 až 12x9 podle typu čerpadla Sací ventil s připojením na hadičku 6x4 až 12x9 podle typu čerpadla obr.3 - Samoodvzdušňovací dávkovací hlava

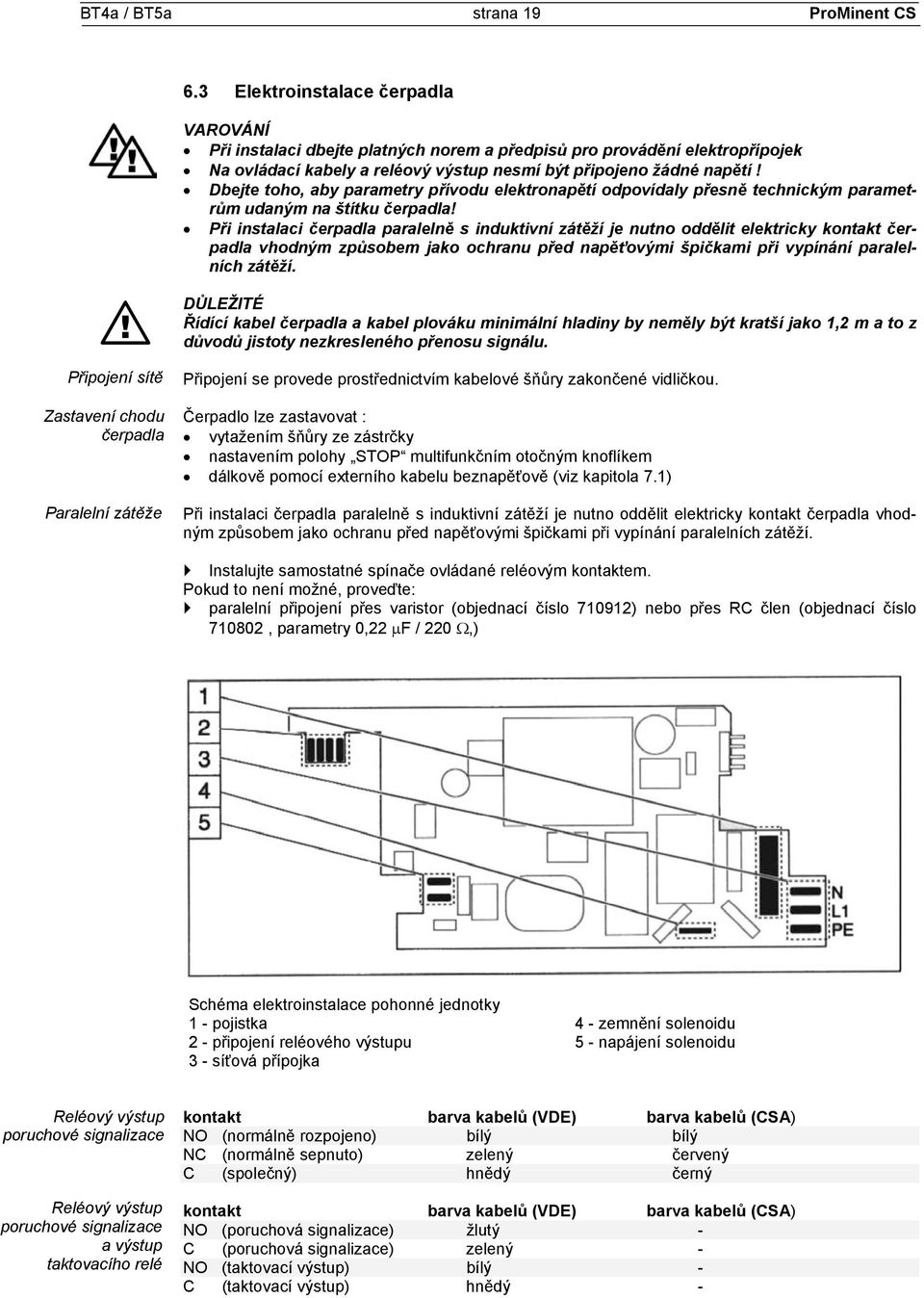

19 BT4a / BT5a strana 19 ProMinent CS 6.3 Elektroinstalace čerpadla VAROVÁNÍ Při instalaci dbejte platných norem a předpisů pro provádění elektropřípojek Na ovládací kabely a reléový výstup nesmí být připojeno žádné napětí! Dbejte toho, aby parametry přívodu elektronapětí odpovídaly přesně technickým parametrům udaným na štítku čerpadla! Při instalaci čerpadla paralelně s induktivní zátěží je nutno oddělit elektricky kontakt čerpadla vhodným způsobem jako ochranu před napěťovými špičkami při vypínání paralelních zátěží. DŮLEŽITÉ Řídící kabel čerpadla a kabel plováku minimální hladiny by neměly být kratší jako 1,2 m a to z důvodů jistoty nezkresleného přenosu signálu. Připojení sítě Zastavení chodu čerpadla Paralelní zátěže Připojení se provede prostřednictvím kabelové šňůry zakončené vidličkou. Čerpadlo lze zastavovat : vytažením šňůry ze zástrčky nastavením polohy STOP multifunkčním otočným knoflíkem dálkově pomocí externího kabelu beznapěťově (viz kapitola 7.1) Při instalaci čerpadla paralelně s induktivní zátěží je nutno oddělit elektricky kontakt čerpadla vhodným způsobem jako ochranu před napěťovými špičkami při vypínání paralelních zátěží. Instalujte samostatné spínače ovládané reléovým kontaktem. Pokud to není možné, proveďte: paralelní připojení přes varistor (objednací číslo ) nebo přes RC člen (objednací číslo , parametry 0,22 µf / 220 Ω,) Schéma elektroinstalace pohonné jednotky 1 - pojistka 4 - zemnění solenoidu 2 - připojení reléového výstupu 5 - napájení solenoidu 3 - síťová přípojka Reléový výstup poruchové signalizace Reléový výstup poruchové signalizace a výstup taktovacího relé kontakt barva kabelů (VDE) barva kabelů (CSA) NO (normálně rozpojeno) bílý bílý NC (normálně sepnuto) zelený červený C (společný) hnědý černý kontakt barva kabelů (VDE) barva kabelů (CSA) NO (poruchová signalizace) žlutý - C (poruchová signalizace) zelený - NO (taktovací výstup) bílý - C (taktovací výstup) hnědý -

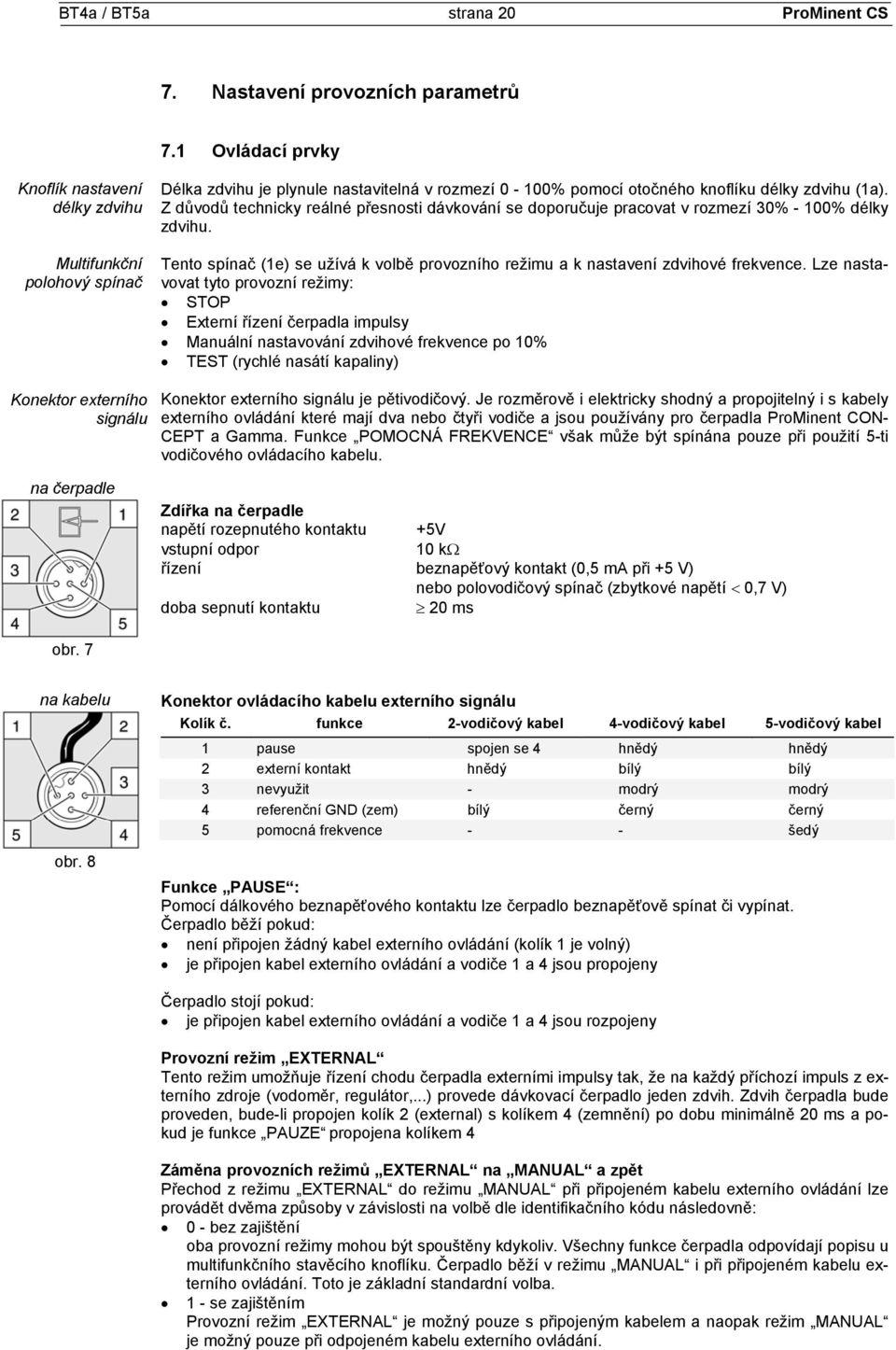

20 BT4a / BT5a strana 20 ProMinent CS 7. Nastavení provozních parametrů 7.1 Ovládací prvky Knoflík nastavení délky zdvihu Multifunkční polohový spínač Délka zdvihu je plynule nastavitelná v rozmezí 0-100% pomocí otočného knoflíku délky zdvihu (1a). Z důvodů technicky reálné přesnosti dávkování se doporučuje pracovat v rozmezí 30% - 100% délky zdvihu. Tento spínač (1e) se užívá k volbě provozního režimu a k nastavení zdvihové frekvence. Lze nastavovat tyto provozní režimy: STOP Externí řízení čerpadla impulsy Manuální nastavování zdvihové frekvence po 10% TEST (rychlé nasátí kapaliny) Konektor externího signálu Konektor externího signálu je pětivodičový. Je rozměrově i elektricky shodný a propojitelný i s kabely externího ovládání které mají dva nebo čtyři vodiče a jsou používány pro čerpadla ProMinent CON- CEPT a Gamma. Funkce POMOCNÁ FREKVENCE však může být spínána pouze při použití 5-ti vodičového ovládacího kabelu. na čerpadle Zdířka na čerpadle napětí rozepnutého kontaktu +5V vstupní odpor 10 kω řízení beznapěťový kontakt (0,5 ma při +5 V) nebo polovodičový spínač (zbytkové napětí < 0,7 V) doba sepnutí kontaktu 20 ms obr. 7 na kabelu obr. 8 Konektor ovládacího kabelu externího signálu Kolík č. funkce 2-vodičový kabel 4-vodičový kabel 5-vodičový kabel 1 pause spojen se 4 hnědý hnědý 2 externí kontakt hnědý bílý bílý 3 nevyužit - modrý modrý 4 referenční GND (zem) bílý černý černý 5 pomocná frekvence - - šedý Funkce PAUSE : Pomocí dálkového beznapěťového kontaktu lze čerpadlo beznapěťově spínat či vypínat. Čerpadlo běží pokud: není připojen žádný kabel externího ovládání (kolík 1 je volný) je připojen kabel externího ovládání a vodiče 1 a 4 jsou propojeny Čerpadlo stojí pokud: je připojen kabel externího ovládání a vodiče 1 a 4 jsou rozpojeny Provozní režim EXTERNAL Tento režim umožňuje řízení chodu čerpadla externími impulsy tak, že na každý příchozí impuls z externího zdroje (vodoměr, regulátor,...) provede dávkovací čerpadlo jeden zdvih. Zdvih čerpadla bude proveden, bude-li propojen kolík 2 (external) s kolíkem 4 (zemnění) po dobu minimálně 20 ms a pokud je funkce PAUZE propojena kolíkem 4 Záměna provozních režimů EXTERNAL na MANUAL a zpět Přechod z režimu EXTERNAL do režimu MANUAL při připojeném kabelu externího ovládání lze provádět dvěma způsoby v závislosti na volbě dle identifikačního kódu následovně: 0 - bez zajištění oba provozní režimy mohou být spouštěny kdykoliv. Všechny funkce čerpadla odpovídají popisu u multifunkčního stavěcího knoflíku. Čerpadlo běží v režimu MANUAL i při připojeném kabelu externího ovládání. Toto je základní standardní volba. 1 - se zajištěním Provozní režim EXTERNAL je možný pouze s připojeným kabelem a naopak režim MANUAL je možný pouze při odpojeném kabelu externího ovládání.

21 BT4a / BT5a strana 21 ProMinent CS Konektor plováku minimální hladiny na čerpadle obr. 9 Záměna provozních režimů EXTERNAL na POMOCNÁ FREKVENCE a zpět Tento provozní režim umožňuje provádět aktuální změnu zdvihové frekvence čerpadla na frekvenci přednastavenou pokud je vstup signálu proveden na kolík 4 (referenční potenciál) a pokud není čerpadlo v režimu PAUZA nebo STOP. Režim POMOCNÁ FREKVENCE potlačí provoz jak s manuálně nastavenou zdvihovou frekvencí tak i provoz s frekvencí dle externího impulsního zdroje. Pokud jsou současně aktivovány jak POMOCNÁ FREKVENCE tak i funkce PAUSE, čerpadlo se zastaví. U čerpadla ve standardním provedení je hodnota POMOCNÉ FREKVENCE rovna maximální 100%-tní zdvihové frekvenci čerpadla. Na čerpadlo lze připojit dvoupolohový plovák minimální hladiny který může aktivovat, přes čerpadlo, reléový výstup poruchové signalizace. Zdířka na čerpadle napětí rozepnutého kontaktu +5V vstupní odpor 10 kω řízení beznapěťový kontakt (0,5 ma při +5 V) nebo polovodičový spínač (zbytkové napětí < 0,7 V) na kabelu Konektor kabelu minimální hladiny Kolík č. funkce 3-vodičový kabel 1 GND (zemnění) černý 2 upozornění - 1. hladina modrý 3 porucha - 2. hladina hnědý obr. 10 Funkce světelné signalizace Při poklesu hladiny v sání pod úroveň plováku je vyslán signál do elektroniky čerpadla. Na čerpadle jsou tři LED indikátory s těmito funkcemi: Zelená LED - indikace chodu čerpadla tato kontrolka krátce problikne při každém provedeném zdvihu čerpadla Žlutá LED - indikace vznikající poruchy - čerpadlo běží tato kontrolka se rozsvítí, pokud poklesne hladina v zásobníku na první varovnou úroveň Červená LED - indikace poruchy, čerpadlo stojí tato kontrolka se rozsvítí pokud hladina v zásobníku poklesne na druhou úroveň (zhruba 20mm chemikálie zůstává před úplným vyčerpáním). Pokud pravidelně bliká, potom indikuje nesprávně nastavený provozní režim čerpadla. Reléový výstup - konfigurován jako signalizace poruchy Reléový výstup je volitelné příslušenství. Může indikovat stav obecné poruchy a minimální hladiny. Výběr režimu NC (normálně sepnuto) nebo NO (normálně rozpojeno) je dán identifikačním kódem čerpadla. Základní nastavení je režim NC. Reléový výstup může být na čerpadlo instalován jednoduše i dodatečně, v místě provozování připojením přes konektor reléového výstupu. Elektroúdaje reléového výstupu poruchové signalizace zatížení kontaktů životnost 250 V / 2A, 50 / 60 Hz více jako sepnutí kontakt barva kabelů (VDE) barva kabelů (CSA) NO (normálně rozpojeno) bílý bílý NC (normálně sepnuto) zelený červený C (společný) hnědý černý

22 BT4a / BT5a strana 22 ProMinent CS Dvojitý reléový výstup - konfigurován jako signalizace poruchy a současně jako taktovací výstup čerpadlo může být vybaveno volitelně výstupy poruchy a taktování. Taktovací výstup je realizován polovodičem s potenciálovým oddělením optočlenem. Druhý spínač je relé (ve smyslu jako u varianty releového výstupu) signalizace poruchy. Tuto alternativu lze provést i dodatečně pomocí konektoru releového výstupu na již provozovaném čerpadle. Elektroúdaje reléového výstupu poruchové signalizace Elektroúdaje taktovacího polovodičového spínače kontaktní zatížení životnost zbytkové napětí maximální proud maximální napětí doba trvání impulzu 24 V / 100mA 50/60 Hz > sepnutí < 0,4 V při I C = 1 ma < 100 ma 24 V DC cca 100 ms kontakt barva kabelů (VDE) barva kabelů (CSA) NO (poruchová signalizace) žlutý - C (poruchová signalizace) zelený - NO (taktovací výstup) bílý - C (taktovací výstup) hnědý - Pulzní multiplikace (1 : n), (n : 1) čerpadla ProMinent Beta lze jednoduše softwarově nakonfigurovat do režimu, kdy na jeden příchozí řídící impulz bude čerpadlo vykonávat naprogramovaný počet zdvihů (1 : n), nebo na naprogramovaný počet příchozích impulzů vykoná jeden zdvih (n : 1). Tato konverze čerpadla je proveditelná i dodatečně na místě instalace, avšak pouze servisním technikem ProMinent. PULZNÍ MULTIPLIKACE 7.2 Dodatečná instalace reléového výstupu Dávkovací čerpadla beta lze i dodatečně vybavit reléovým výstupem, a to buď ve funkci jako: relé poruchové signalizace obj. číslo nebo relé poruchové signalizace a taktovací relé obj. číslo Sada pro instalaci reléového výstupu obsahuje: 1 ks destička relé se dvěma upevňovacími šrouby 2 ks další upevňovací šrouby 1 ks reléový kabel kompletní 1 ks těsnění VAROVÁNÍ Odpojte čerpadlo od sítě a důkladně vyčistěte všechny jeho části, zejména dávkovací hlavu, od zbytků čerpané chemikálie. DŮLEŽITÉ Při přípravě otvoru pro relé dejte pozor na to, aby průbojník nevnikl až do tělesa čerpadla kde by mohl poškodit elektroniku čerpadla! Instalace reléového výstupu Postup při instalaci reléového výstupu (obr. 2, obr.11): Čerpadlo položte na pevnou podložku, vylamovacím otvorem pro relé směrem nahoru obr. 11a. Nasaďte průbojník o průměru 8-15mm na střed vylamovací destičky a opatrně destičku za pomocí kladívka (250 g) vylomte. Bude-li zapotřebí, začistěte lomové hrany od ostrých otřepů. Vylomený díl z čerpadla odstraňte. podržte pravou rukou reléový blok za pravý a levý okraj čelní destičky a nakloňte čelní část nepatrně doleva obr. 11b Reléové těleso vsuňte do otvoru tak daleko, až se spojí s kontaktem na desce řízení v čerpadle (pozor, s tělesem by mělo být doposud možno posouvat vpřed a zpět) Zatlačte opatrně reléový blok do otvoru. Na těleso čerpadla přišroubujte kryt pomocí dodaných šroubků. Vložte těsnění do rámečku a našroubujte kabel.

23 BT4a / BT5a strana 23 ProMinent CS Čerpadlo, které není originálně vybaveno reléovým výstupem z výroby je nicméně již ve výrobním závodě naprogramováno pro reléový výstup v pozici poruchové relé -vypíná. Je-li reléový výstup již ve výrobě instalován, potom je naprogramován jako taktovací relé - spíná. Tuto funkci však lze přeprogramovat. V případě potřeby přeprogramování kontaktujte dodavatele ProMinent Olomouc, neboť ten je vybaven programovacím zařízením nutným k provedení změny. obr. 11 a b c 7.3 Zprovoznění UPOZORNĚNÍ Při zacházení s chemikáliemi používejte nutné ochranné pomůcky (rukavice, brýle a.p.). V dávkovací hlavě mohou být zbytky vody z výrobního závodu pocházející ze zkoušek čerpadla. Pokud dávkovaná chemikálie nesmí přijít do kontaktu s vodou, dávkovací hlavu nejprve důkladně vysušte. Nastavování parametrů provádějte vždy pouze za chodu čerpadla. Sací výška čerpadla, pokud je dávkovací hlava ještě nezaplněna kapalinou, je přímo úměrná délce zdvihu. Proto prvotní zahlcení provádějte s délkou zdvihu nastavenou na 100%. Sací schopnost v okamžiku najíždění nezahlceného čerpadla klesá pokud se dávkuje do protitlaku. Pokud bylo dávkovací čerpadlo mimo provoz po delší dobu, muže být nasání kapaliny komplikovanější. Doporučuje se prohlédnout ventily dávkovací hlavy, stav těsnění a případně zvlhčit interiér obou ventilů dávkovací hlavy. Před zprovozněním Odstranění vody z dávkovací hlavy překontrolujte potrubní přípojky a stav těsnění Pokud dávkovaná chemikálie nesmí přijít do styku s vodou, postupujte následovně: otočte čerpadlo o 180 vyprázdněte zbytky vody propláchněte dávkovací hlavu vhodnou neutrální chemikálií Zaplnění dávkovací hlavy která nemá odvzdušňovací a obtokový ventil připojte sací potrubí. namísto výtlačného potrubí nainstalujte dočasně cca 20 cm dlouhou hadičku k dávkovací hlavě zapněte čerpadlo a provozujte je s maximální délkou zdvihu i zdvihovou frekvencí až do okamžiku, kdy se kapalina objeví ve výtlačné hadičce, bez bublin. vypněte chod čerpadla. připojte nyní výtlačné potrubí na dávkovací hlavu. čerpadlo je připraveno k provozu

24 BT4a / BT5a strana 24 ProMinent CS Zaplnění dávkovací hlavy která má odvzdušňovací ventil a obtok připojte sací potrubí, obtokové potrubí a výtlačné potrubí na dávkovací hlavu otevřete odvzdušňovací ventil pootočením hvězdicového kolečka proti směru hodinek. Tím se uvolní průchod hrubého nastavení ventilu obtoku přes obtok. zapněte čerpadlo a provozujte je s maximální délkou zdvihu i zdvihovou frekvencí až do okamžiku, kdy bude dávkovací hlava zcela zaplněna kapalinou, bez bublin (až se kapalina objeví v obtokovém potrubí). zavřete obtokový ventil vypněte čerpadlo. Čerpadlo je nyní připraveno k provozu. Funkce jemného odvzdušnění (obr. 12) Při dávkování chemikálií se sklonem k vytváření bublinek a par lze využít funkce odvzdušňovacího ventilu pro trvalé jemné odvzdušnění, pokud je čerpadlo tímto ventilem v dávkovací hlavě osazeno. Sejměte hvězdicového kolečko (a) z ventilku (b). Pootočte šroubkem (c) v tělese ventilku zhruba o jednu otáčku proti směru hodinek. Čerpadlo je nyní připraveno k provozu UPOZORNĚNÍ část čerpané kapaliny je trvale přepouštěna obtokem zpět do zásobníku chemikálie. Tato hodnota je asi obr % z nastaveného dopravního množství. dávkovaná chemikálie by měla být neviskózní a bez suspendovaných látek bude-li obtokové potrubí zakončeno nad hladinou v zásobníku chemikálie, potom bude jemný obtokový ventil fungovat i jako pojistka proti vzniku podtlaku který by mohl způsobit vyprázdnění (odsání) zásobníku chemikálie v případě, kdyby v technologickém potrubí, do nějž je dávkování prováděno, nastal nežádoucí podtlak po prvních 24 hodinách provozu překontrolujte stav těsnosti potrubních přípojek a překontrolujte dotažení šroubů dávkovací hlavy Zaplnění samoodvzdušňovací dávkovací hlavy připojte sací potrubí a výtlačné potrubí na dávkovací hlavu připojte obtokové potrubí na ventil obtoku (3e) zapněte čerpadlo a provozujte je s maximální délkou zdvihu i zdvihovou frekvencí až do okamžiku, kdy bude dávkovací hlava kompletně zaplněna kapalinou, bez bublin. vypněte čerpadlo. Čerpadlo je nyní připraveno k provozu.

25 BT4a / BT5a strana 25 ProMinent CS 7.4 Pomocné nomogramy nastavení výkonu čerpadel Pomocné nomogramy slouží k základnímu nastavení výkonu čerpadla. Pro přesné dávkování se vždy, s ohledem na individuální charakteristiku každé instalace, doporučuje provádět kalibraci čerpadla. Postup při nastavení výkonu čerpadla 1. krok Na nomogramu odpovídajícím vašemu typu čerpadla si podle skutečného pracovního protitlaku odečtěte v dolním grafu opravný koeficient množství - protitlak na svislé ose hodnotu opravného koeficientu množství. 2. krok Požadované dopravní množství vydělte stanoveným opravným koeficientem množství a takto nově získanou hodnotu množství naneste na svislou osu množství (l/hod) na horním nomogramu průtok - délka zdvihu. 3. krok Nyní veďte vodorovnou přímku z bodu naneseného množství doprava až tato protne výkonové přímky jednotlivých zdvihových frekvencí. Jednu z frekvencí musíte zvolit. Nalezněte průsečík zleva vedené přímky se zvolenou frekvencí. Pod průsečíkem dole na ose odečtěte délku zdvihu. 4. krok Na čerpadle nastavte zvolenou zdvihovou frekvenci a jí odpovídající délku zdvihu (odečítejte kolmo dole na vodorovné ose pod průsečíkem vámi vedené vodorovné přímky se zvolenou výkonovou přímkou zdvihové frekvence). 5. krok Proveďte kontrolu přesnosti dávkování kalibrací dávkovacího čerpadla tak, že čerpadlo saje z kalibrované nádobky a tím stanovíme přesně nadávkované množství za jistý čas. Poté proveďte opravnou korekci nastavení čerpadla. Měření dopravního množství pro pomocné nomogramy byla prováděna s vodou, při délce zdvihu nastavené na 70%. Rozptyl dopravního výkonu pro všechna materiálová provedení je -5% až+15%. DOPORUČENÍ Pro viskózní a zplyňující media by měla být volena nízká frekvence zdvihů a velká délka zdvihu. V případě potřeby dobrého promíchání dávkované chemikálie by měla být volena nízká délka zdvihu a vysoká frekvence zdvihů. Z důvodů dodržení přesnosti dávkování by neměla být délka zdvihu volena nižší než 30%!

26 BT4a / BT5a strana 26 ProMinent CS průtok [l/hod] BT4a 1000 při středním protitlaku počet zdvihů [%] průtok [l/hod] BT4a 1602 při středním protitlaku počet zdvihů [%] 180 zdvihů/min 90 zdvihů/min 162 zdvihů/min 72 zdvihů/min 144 zdvihů/min 54 zdvihů/min 126 zdvihů/min 36 zdvihů/min 108 zdvihů/min 18 zdvihů/min 180 zdvihů/min 90 zdvihů/min 162 zdvihů/min 72 zdvihů/min 144 zdvihů/min 54 zdvihů/min 126 zdvihů/min 36 zdvihů/min 108 zdvihů/min 18 zdvihů/min délka zdvihu délka zdvihu opravný koeficient množství opravný koeficient množství protitlak [bar] protitlak [bar] průtok [l/hod] BT4a 1601 při středním protitlaku počet zdvihů [%] průtok [l/hod] BT4a 1005 při středním protitlaku počet zdvihů [%] 180 zdvihů/min 90 zdvihů/min 162 zdvihů/min 72 zdvihů/min 144 zdvihů/min 54 zdvihů/min 126 zdvihů/min 36 zdvihů/min 108 zdvihů/min 18 zdvihů/min 180 zdvihů/min 90 zdvihů/min 162 zdvihů/min 72 zdvihů/min 144 zdvihů/min 54 zdvihů/min 126 zdvihů/min 36 zdvihů/min 108 zdvihů/min 18 zdvihů/min délka zdvihu délka zdvihu opravný koeficient množství opravný koeficient množství protitlak [bar] protitlak [bar]

27 BT4a / BT5a strana 27 ProMinent CS průtok [l/hod] BT4a 0708 při středním protitlaku počet zdvihů [%] průtok [l/hod] BT4a 0220 při středním protitlaku počet zdvihů [%] 180 zdvihů/min 90 zdvihů/min 162 zdvihů/min 72 zdvihů/min 144 zdvihů/min 54 zdvihů/min 126 zdvihů/min 36 zdvihů/min 108 zdvihů/min 18 zdvihů/min 180 zdvihů/min 90 zdvihů/min 162 zdvihů/min 72 zdvihů/min 144 zdvihů/min 54 zdvihů/min 126 zdvihů/min 36 zdvihů/min 108 zdvihů/min 18 zdvihů/min délka zdvihu délka zdvihu opravný koeficient množství opravný koeficient množství protitlak [bar] protitlak [bar] průtok [l/hod] BT4a 0413 při středním protitlaku počet zdvihů [%] průtok [l/hod] BT4a 1605 při středním protitlaku počet zdvihů [%] 180 zdvihů/min 90 zdvihů/min 162 zdvihů/min 72 zdvihů/min 144 zdvihů/min 54 zdvihů/min 126 zdvihů/min 36 zdvihů/min 108 zdvihů/min 18 zdvihů/min 180 zdvihů/min 90 zdvihů/min 162 zdvihů/min 72 zdvihů/min 144 zdvihů/min 54 zdvihů/min 126 zdvihů/min 36 zdvihů/min 108 zdvihů/min 18 zdvihů/min délka zdvihu opravný koeficient množství délka zdvihu opravný koeficient množství protitlak [bar] protitlak [bar]

28 BT4a / BT5a strana 28 ProMinent CS průtok [l/hod] BT4a 1008 při středním protitlaku počet zdvihů [%] průtok [l/hod] BT4a 0420 při středním protitlaku počet zdvihů [%] 180 zdvihů/min 90 zdvihů/min 162 zdvihů/min 72 zdvihů/min 144 zdvihů/min 54 zdvihů/min 126 zdvihů/min 36 zdvihů/min 108 zdvihů/min 18 zdvihů/min 180 zdvihů/min 90 zdvihů/min 162 zdvihů/min 72 zdvihů/min 144 zdvihů/min 54 zdvihů/min 126 zdvihů/min 36 zdvihů/min 108 zdvihů/min 18 zdvihů/min délka zdvihu délka zdvihu opravný koeficient množství opravný koeficient množství protitlak [bar] protitlak [bar] průtok [l/hod] BT4a 0713 při středním protitlaku počet zdvihů [%] průtok [l/hod] BT4a 0232 při středním protitlaku počet zdvihů [%] 180 zdvihů/min 90 zdvihů/min 162 zdvihů/min 72 zdvihů/min 144 zdvihů/min 54 zdvihů/min 126 zdvihů/min 36 zdvihů/min 108 zdvihů/min 18 zdvihů/min 180 zdvihů/min 90 zdvihů/min 162 zdvihů/min 72 zdvihů/min 144 zdvihů/min 54 zdvihů/min 126 zdvihů/min 36 zdvihů/min 108 zdvihů/min 18 zdvihů/min délka zdvihu délka zdvihu opravný koeficient množství opravný koeficient množství protitlak [bar] protitlak [bar]

29 BT4a / BT5a strana 29 ProMinent CS 8. Údržba Intervaly údržby každého čtvrt roku při normálním použití (zhruba 30% kontinuálního provozu) v případě těžšího provozu je třeba intervaly prohlídek patřičně zkrátit. Zaměření údržby pro čerpadla se standardním provedením dávkovací hlavy kontrola stavu opotřebení membrány kontrola úkapů v odkapávacím otvoru kontrola těsnosti potrubních přípojek kontrola stavu sacího a výtlačného ventilu dávkovací hlavy povrchová kontrola dávkovací hlavy na případné netěsnosti a průsaky chemikálie v odkapávacím otvoru mezistěny za dávkovací hlavou kontrola správnosti dávkování - krátkodobý chod čerpadla na plnou zdvihovou frekvenci kontrola stavu elektropřípojek kontrola dotažení šroubů dávkovací hlavy (viz velikost dotahovacího momentu) Dotahovací moment šroubů dávkovací hlavy: 4,5 5 Nm POZNÁMKA. Dávkovací hlavy v provedení PP kontrolujte každého čtvrt roku Zaměření údržby samonasávací hlavy dávkovacího čerpadla stejné kroky jako u běžného čerpadla kontrola stavu obtokové větve kontrola sacího a výtlačného potrubí na možné ostré zlomy kontrola funkce obtokového ventilu obr. 13 odkapávací otvor v mezistěně 9. Opravy VAROVÁNÍ Následující opravy smí být prováděny pouze vyškolenými odborníky nebo v závodě výrobce čerpadla nebo u dodavatele: výměna přívodního napájecího kabelu. výměna pojistky a oprava regulačních obvodů Každý provozovatel musí dbát na bezpečnost obsluhy čerpadla. Proto smí být závažné opravy čerpadel prováděny pouze u výrobce. Při odesílání čerpadla k opravě řádně vyplňte Prohlášení o vyčištění čerpadla před odesláním do opravy jehož vzor naleznete na poslední stránce tohoto provozního předpisu. Do opravy zasílejte pouze čerpadla řádně propláchnutá neutrální kapalinou a zbavená zbytků chemikálií jak uvnitř dávkovací hlavy tak i na povrchu čerpadla!
