1 LCD projektor Návod k obsluze â. modelu PT-AE500E Pfied uvedením tohoto pfiístroje do provozu si prosím peãlivû pfieãtûte tento "Návod k obsluze" a uloïte jej pro pfiípadné pouïití v budoucnu.

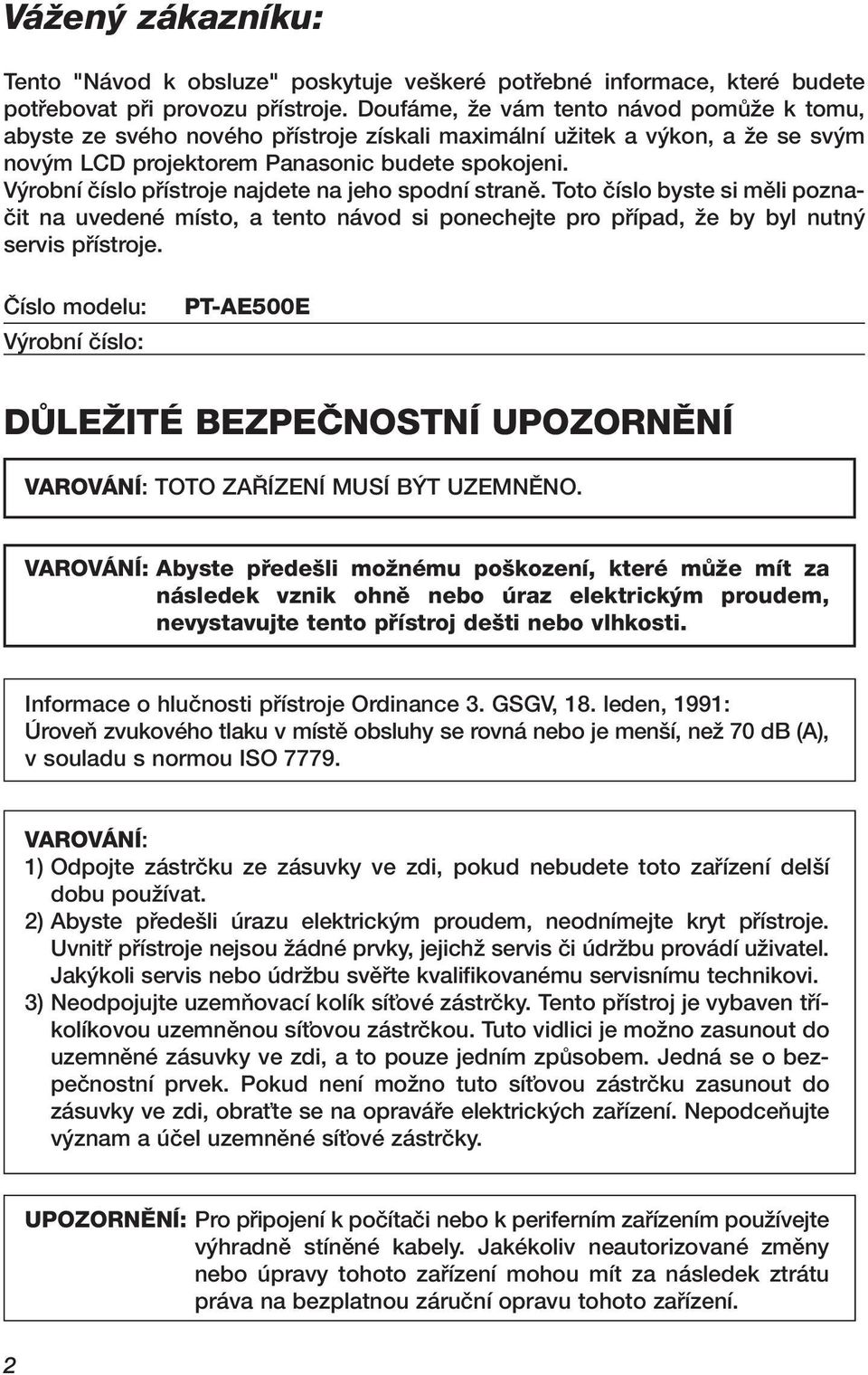

2 VáÏen zákazníku: Tento "Návod k obsluze" poskytuje ve keré potfiebné informace, které budete potfiebovat pfii provozu pfiístroje. Doufáme, Ïe vám tento návod pomûïe k tomu, abyste ze svého nového pfiístroje získali maximální uïitek a v kon, a Ïe se sv m nov m LCD projektorem Panasonic budete spokojeni. V robní ãíslo pfiístroje najdete na jeho spodní stranû. Toto ãíslo byste si mûli poznaãit na uvedené místo, a tento návod si ponechejte pro pfiípad, Ïe by byl nutn servis pfiístroje. âíslo modelu: V robní ãíslo: PT-AE500E DÒLEÎITÉ BEZPEâNOSTNÍ UPOZORNùNÍ VAROVÁNÍ: TOTO ZA ÍZENÍ MUSÍ B T UZEMNùNO. VAROVÁNÍ: Abyste pfiede li moïnému po kození, které mûïe mít za následek vznik ohnû nebo úraz elektrick m proudem, nevystavujte tento pfiístroj de ti nebo vlhkosti. Informace o hluãnosti pfiístroje Ordinance 3. GSGV, 18. leden, 1991: ÚroveÀ zvukového tlaku v místû obsluhy se rovná nebo je men í, neï 70 db (A), v souladu s normou ISO VAROVÁNÍ: 1) Odpojte zástrãku ze zásuvky ve zdi, pokud nebudete toto zafiízení del í dobu pouïívat. 2) Abyste pfiede li úrazu elektrick m proudem, neodnímejte kryt pfiístroje. Uvnitfi pfiístroje nejsou Ïádné prvky, jejichï servis ãi údrïbu provádí uïivatel. Jak koli servis nebo údrïbu svûfite kvalifikovanému servisnímu technikovi. 3) Neodpojujte uzemàovací kolík síèové zástrãky. Tento pfiístroj je vybaven tfiíkolíkovou uzemnûnou síèovou zástrãkou. Tuto vidlici je moïno zasunout do uzemnûné zásuvky ve zdi, a to pouze jedním zpûsobem. Jedná se o bezpeãnostní prvek. Pokud není moïno tuto síèovou zástrãku zasunout do zásuvky ve zdi, obraète se na opraváfie elektrick ch zafiízení. NepodceÀujte v znam a úãel uzemnûné síèové zástrãky. UPOZORNùNÍ: Pro pfiipojení k poãítaãi nebo k periferním zafiízením pouïívejte v hradnû stínûné kabely. Jakékoliv neautorizované zmûny nebo úpravy tohoto zafiízení mohou mít za následek ztrátu práva na bezplatnou záruãní opravu tohoto zafiízení. 2

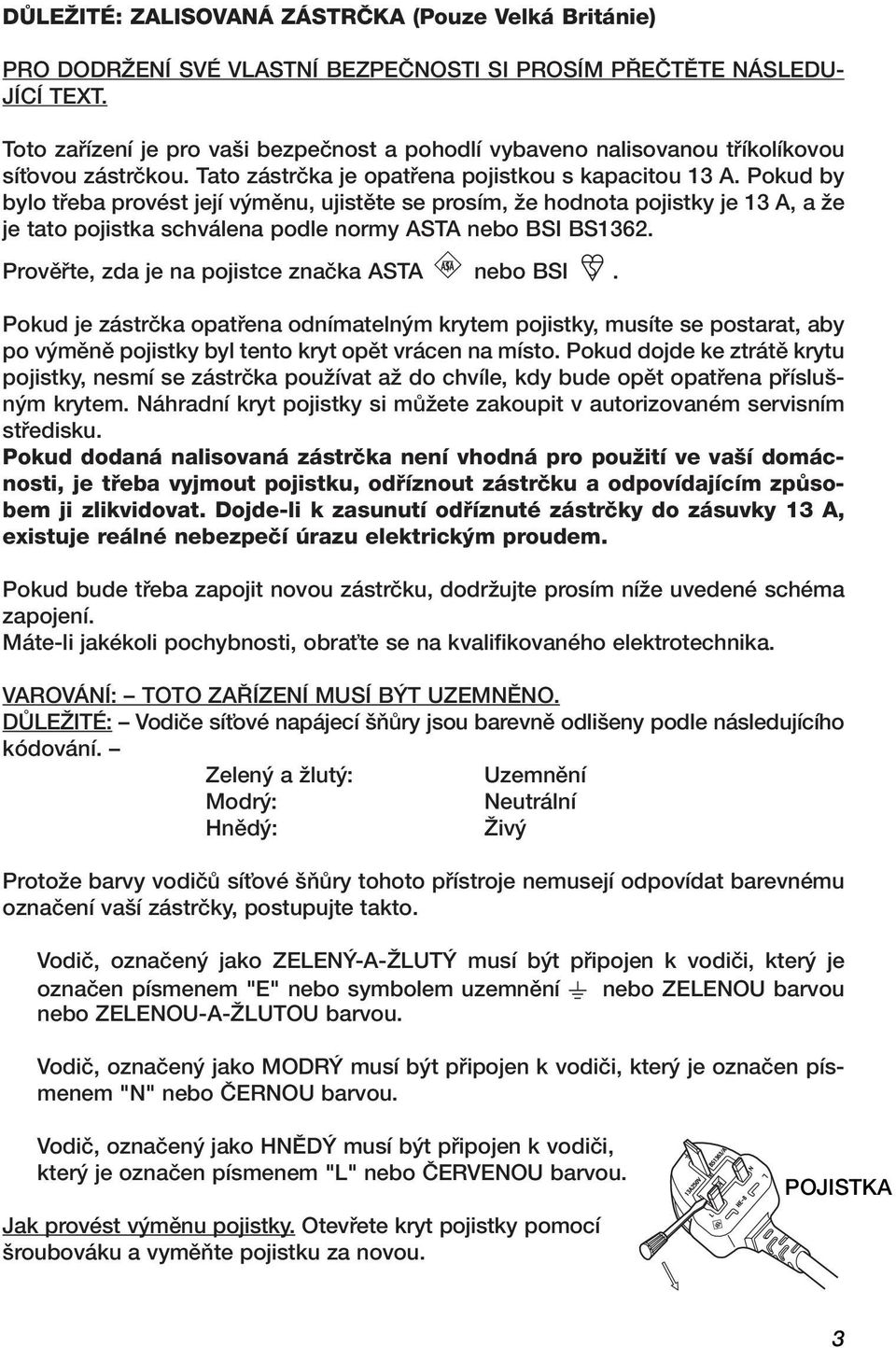

3 DÒLEÎITÉ: ZALISOVANÁ ZÁSTRâKA (Pouze Velká Británie) PRO DODRÎENÍ SVÉ VLASTNÍ BEZPEâNOSTI SI PROSÍM P EâTùTE NÁSLEDU- JÍCÍ TEXT. Toto zafiízení je pro va i bezpeãnost a pohodlí vybaveno nalisovanou tfiíkolíkovou síèovou zástrãkou. Tato zástrãka je opatfiena pojistkou s kapacitou 13 A. Pokud by bylo tfieba provést její v mûnu, ujistûte se prosím, Ïe hodnota pojistky je 13 A, a Ïe je tato pojistka schválena podle normy ASTA nebo BSI BS1362. Provûfite, zda je na pojistce znaãka ASTA nebo BSI. Pokud je zástrãka opatfiena odnímateln m krytem pojistky, musíte se postarat, aby po v mûnû pojistky byl tento kryt opût vrácen na místo. Pokud dojde ke ztrátû krytu pojistky, nesmí se zástrãka pouïívat aï do chvíle, kdy bude opût opatfiena pfiíslu - n m krytem. Náhradní kryt pojistky si mûïete zakoupit v autorizovaném servisním stfiedisku. Pokud dodaná nalisovaná zástrãka není vhodná pro pouïití ve va í domácnosti, je tfieba vyjmout pojistku, odfiíznout zástrãku a odpovídajícím zpûsobem ji zlikvidovat. Dojde-li k zasunutí odfiíznuté zástrãky do zásuvky 13 A, existuje reálné nebezpeãí úrazu elektrick m proudem. Pokud bude tfieba zapojit novou zástrãku, dodrïujte prosím níïe uvedené schéma zapojení. Máte-li jakékoli pochybnosti, obraète se na kvalifikovaného elektrotechnika. VAROVÁNÍ: TOTO ZA ÍZENÍ MUSÍ B T UZEMNùNO. DÒLEÎITÉ: Vodiãe síèové napájecí ÀÛry jsou barevnû odli eny podle následujícího kódování. Zelen a Ïlut : Uzemnûní Modr : Neutrální Hnûd : Îiv ProtoÏe barvy vodiãû síèové ÀÛry tohoto pfiístroje nemusejí odpovídat barevnému oznaãení va í zástrãky, postupujte takto. Vodiã, oznaãen jako ZELEN -A-ÎLUT musí b t pfiipojen k vodiãi, kter je oznaãen písmenem "E" nebo symbolem uzemnûní nebo ZELENOU barvou nebo ZELENOU-A-ÎLUTOU barvou. Vodiã, oznaãen jako MODR musí b t pfiipojen k vodiãi, kter je oznaãen písmenem "N" nebo âernou barvou. Vodiã, oznaãen jako HNùD musí b t pfiipojen k vodiãi, kter je oznaãen písmenem "L" nebo âervenou barvou. Jak provést v mûnu pojistky. Otevfiete kryt pojistky pomocí roubováku a vymûàte pojistku za novou. POJISTKA 3

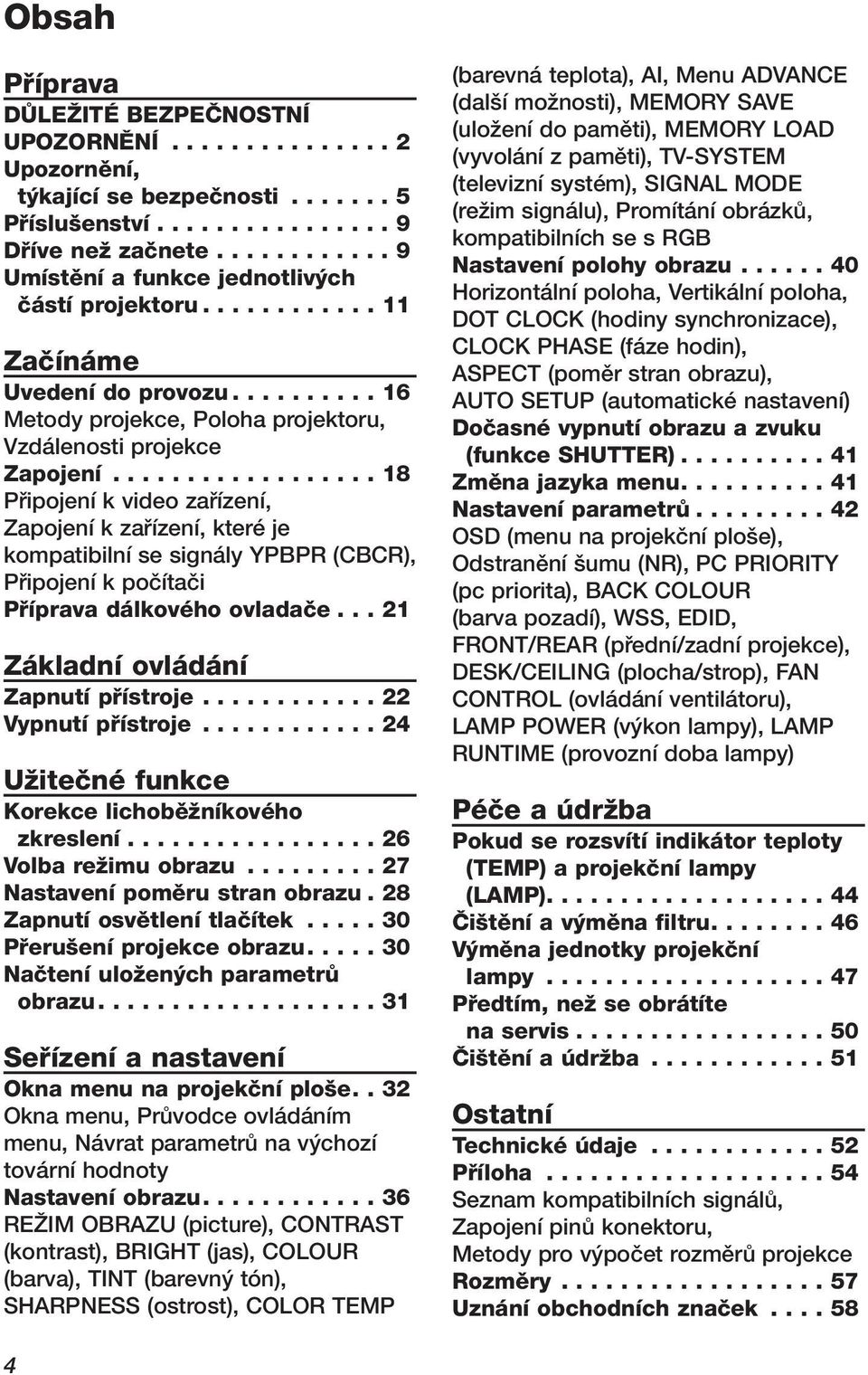

4 Obsah Pfiíprava DÒLEÎITÉ BEZPEâNOSTNÍ UPOZORNùNÍ Upozornûní, t kající se bezpeãnosti Pfiíslu enství Dfiíve neï zaãnete Umístûní a funkce jednotliv ch ãástí projektoru Zaãínáme Uvedení do provozu Metody projekce, Poloha projektoru, Vzdálenosti projekce Zapojení Pfiipojení k video zafiízení, Zapojení k zafiízení, které je kompatibilní se signály YPBPR (CBCR), Pfiipojení k poãítaãi Pfiíprava dálkového ovladaãe Základní ovládání Zapnutí pfiístroje Vypnutí pfiístroje UÏiteãné funkce Korekce lichobûïníkového zkreslení Volba reïimu obrazu Nastavení pomûru stran obrazu. 28 Zapnutí osvûtlení tlaãítek Pfieru ení projekce obrazu Naãtení uloïen ch parametrû obrazu Sefiízení a nastavení Okna menu na projekãní plo e.. 32 Okna menu, PrÛvodce ovládáním menu, Návrat parametrû na v chozí tovární hodnoty Nastavení obrazu REÎIM OBRAZU (picture), CONTRAST (kontrast), BRIGHT (jas), COLOUR (barva), TINT (barevn tón), SHARPNESS (ostrost), COLOR TEMP (barevná teplota), AI, Menu ADVANCE (dal í moïnosti), MEMORY SAVE (uloïení do pamûti), MEMORY LOAD (vyvolání z pamûti), TV-SYSTEM (televizní systém), SIGNAL MODE (reïim signálu), Promítání obrázkû, kompatibilních se s RGB Nastavení polohy obrazu Horizontální poloha, Vertikální poloha, DOT CLOCK (hodiny synchronizace), CLOCK PHASE (fáze hodin), ASPECT (pomûr stran obrazu), AUTO SETUP (automatické nastavení) Doãasné vypnutí obrazu a zvuku (funkce SHUTTER) Zmûna jazyka menu Nastavení parametrû OSD (menu na projekãní plo e), Odstranûní umu (NR), PC PRIORITY (pc priorita), BACK COLOUR (barva pozadí), WSS, EDID, FRONT/REAR (pfiední/zadní projekce), DESK/CEILING (plocha/strop), FAN CONTROL (ovládání ventilátoru), LAMP POWER (v kon lampy), LAMP RUNTIME (provozní doba lampy) Péãe a údrïba Pokud se rozsvítí indikátor teploty (TEMP) a projekãní lampy (LAMP) âi tûní a v mûna filtru V mûna jednotky projekãní lampy Pfiedtím, neï se obrátíte na servis âi tûní a údrïba Ostatní Technické údaje Pfiíloha Seznam kompatibilních signálû, Zapojení pinû konektoru, Metody pro v poãet rozmûrû projekce Rozmûry Uznání obchodních znaãek

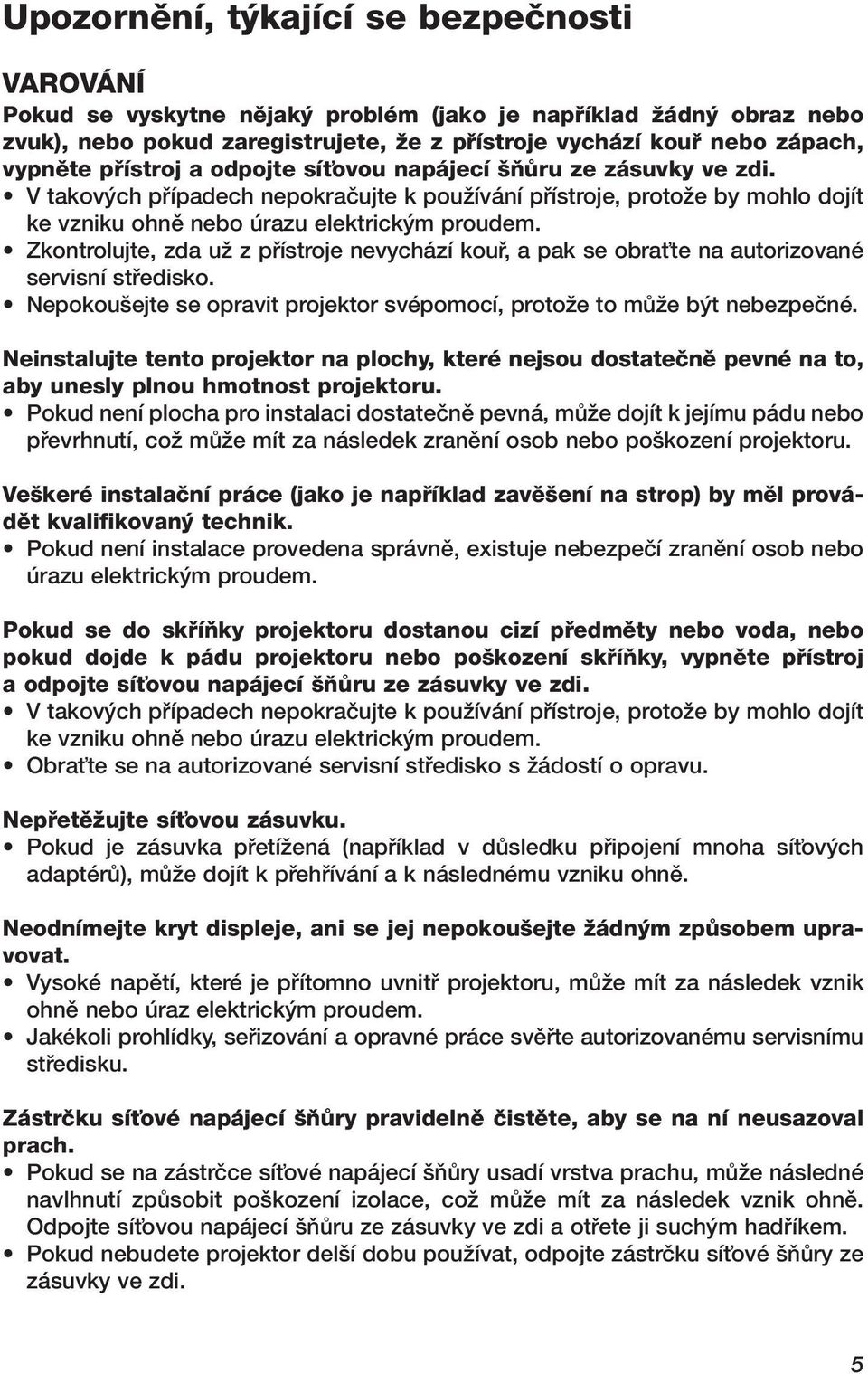

5 Upozornûní, t kající se bezpeãnosti VAROVÁNÍ Pokud se vyskytne nûjak problém (jako je napfiíklad Ïádn obraz nebo zvuk), nebo pokud zaregistrujete, Ïe z pfiístroje vychází koufi nebo zápach, vypnûte pfiístroj a odpojte síèovou napájecí ÀÛru ze zásuvky ve zdi. V takov ch pfiípadech nepokraãujte k pouïívání pfiístroje, protoïe by mohlo dojít ke vzniku ohnû nebo úrazu elektrick m proudem. Zkontrolujte, zda uï z pfiístroje nevychází koufi, a pak se obraète na autorizované servisní stfiedisko. Nepokou ejte se opravit projektor svépomocí, protoïe to mûïe b t nebezpeãné. Neinstalujte tento projektor na plochy, které nejsou dostateãnû pevné na to, aby unesly plnou hmotnost projektoru. Pokud není plocha pro instalaci dostateãnû pevná, mûïe dojít k jejímu pádu nebo pfievrhnutí, coï mûïe mít za následek zranûní osob nebo po kození projektoru. Ve keré instalaãní práce (jako je napfiíklad zavû ení na strop) by mûl provádût kvalifikovan technik. Pokud není instalace provedena správnû, existuje nebezpeãí zranûní osob nebo úrazu elektrick m proudem. Pokud se do skfiíàky projektoru dostanou cizí pfiedmûty nebo voda, nebo pokud dojde k pádu projektoru nebo po kození skfiíàky, vypnûte pfiístroj a odpojte síèovou napájecí ÀÛru ze zásuvky ve zdi. V takov ch pfiípadech nepokraãujte k pouïívání pfiístroje, protoïe by mohlo dojít ke vzniku ohnû nebo úrazu elektrick m proudem. ObraÈte se na autorizované servisní stfiedisko s Ïádostí o opravu. NepfietûÏujte síèovou zásuvku. Pokud je zásuvka pfietíïená (napfiíklad v dûsledku pfiipojení mnoha síèov ch adaptérû), mûïe dojít k pfiehfiívání a k následnému vzniku ohnû. Neodnímejte kryt displeje, ani se jej nepokou ejte Ïádn m zpûsobem upravovat. Vysoké napûtí, které je pfiítomno uvnitfi projektoru, mûïe mít za následek vznik ohnû nebo úraz elektrick m proudem. Jakékoli prohlídky, sefiizování a opravné práce svûfite autorizovanému servisnímu stfiedisku. Zástrãku síèové napájecí ÀÛry pravidelnû ãistûte, aby se na ní neusazoval prach. Pokud se na zástrãce síèové napájecí ÀÛry usadí vrstva prachu, mûïe následné navlhnutí zpûsobit po kození izolace, coï mûïe mít za následek vznik ohnû. Odpojte síèovou napájecí ÀÛru ze zásuvky ve zdi a otfiete ji such m hadfiíkem. Pokud nebudete projektor del í dobu pouïívat, odpojte zástrãku síèové ÀÛry ze zásuvky ve zdi. 5

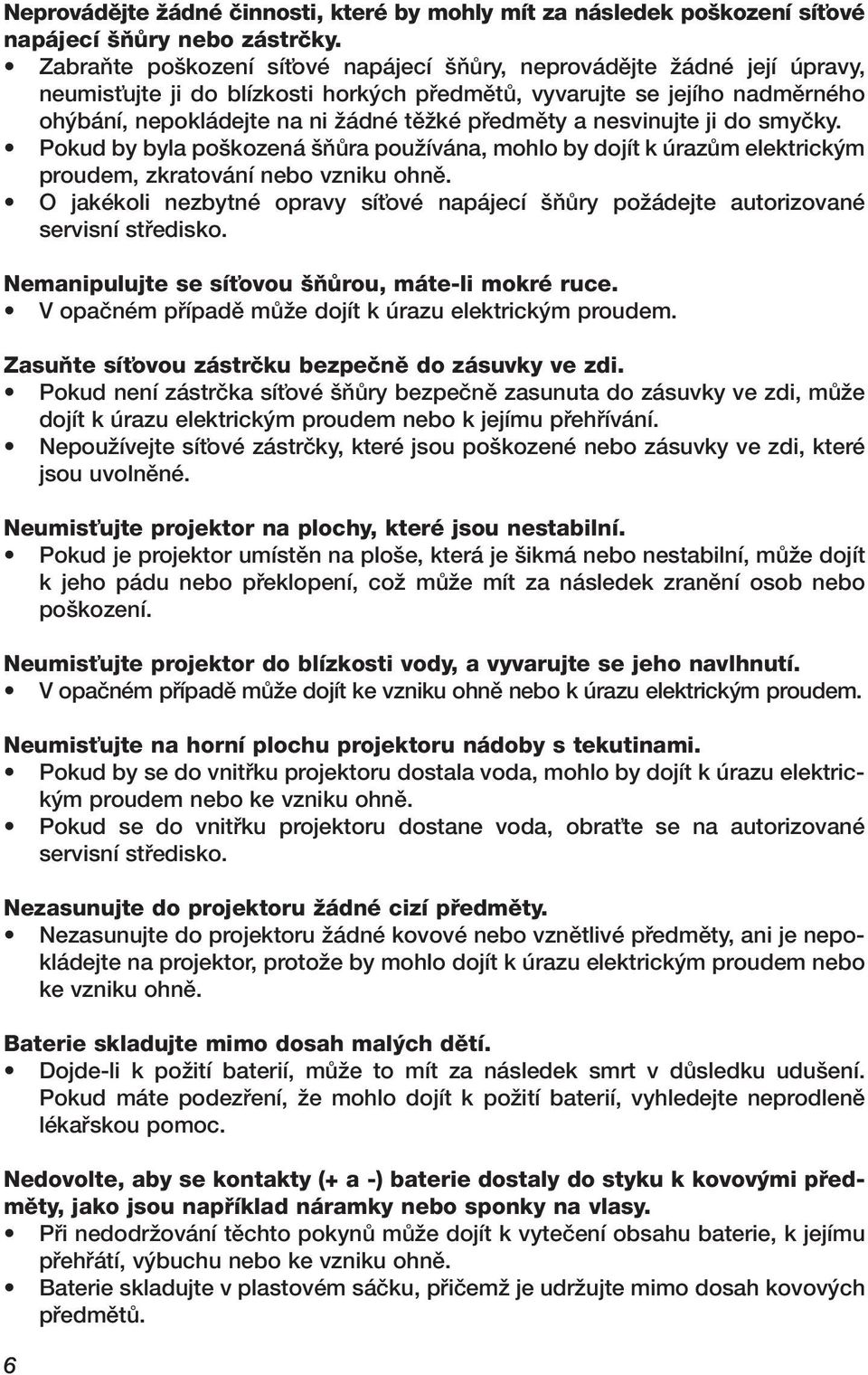

6 Neprovádûjte Ïádné ãinnosti, které by mohly mít za následek po kození síèové napájecí ÀÛry nebo zástrãky. ZabraÀte po kození síèové napájecí ÀÛry, neprovádûjte Ïádné její úpravy, neumisèujte ji do blízkosti hork ch pfiedmûtû, vyvarujte se jejího nadmûrného oh bání, nepokládejte na ni Ïádné tûïké pfiedmûty a nesvinujte ji do smyãky. Pokud by byla po kozená ÀÛra pouïívána, mohlo by dojít k úrazûm elektrick m proudem, zkratování nebo vzniku ohnû. O jakékoli nezbytné opravy síèové napájecí ÀÛry poïádejte autorizované servisní stfiedisko. Nemanipulujte se síèovou ÀÛrou, máte-li mokré ruce. V opaãném pfiípadû mûïe dojít k úrazu elektrick m proudem. ZasuÀte síèovou zástrãku bezpeãnû do zásuvky ve zdi. Pokud není zástrãka síèové ÀÛry bezpeãnû zasunuta do zásuvky ve zdi, mûïe dojít k úrazu elektrick m proudem nebo k jejímu pfiehfiívání. NepouÏívejte síèové zástrãky, které jsou po kozené nebo zásuvky ve zdi, které jsou uvolnûné. NeumisÈujte projektor na plochy, které jsou nestabilní. Pokud je projektor umístûn na plo e, která je ikmá nebo nestabilní, mûïe dojít k jeho pádu nebo pfieklopení, coï mûïe mít za následek zranûní osob nebo po kození. NeumisÈujte projektor do blízkosti vody, a vyvarujte se jeho navlhnutí. V opaãném pfiípadû mûïe dojít ke vzniku ohnû nebo k úrazu elektrick m proudem. NeumisÈujte na horní plochu projektoru nádoby s tekutinami. Pokud by se do vnitfiku projektoru dostala voda, mohlo by dojít k úrazu elektrick m proudem nebo ke vzniku ohnû. Pokud se do vnitfiku projektoru dostane voda, obraète se na autorizované servisní stfiedisko. Nezasunujte do projektoru Ïádné cizí pfiedmûty. Nezasunujte do projektoru Ïádné kovové nebo vznûtlivé pfiedmûty, ani je nepokládejte na projektor, protoïe by mohlo dojít k úrazu elektrick m proudem nebo ke vzniku ohnû. Baterie skladujte mimo dosah mal ch dûtí. Dojde-li k poïití baterií, mûïe to mít za následek smrt v dûsledku udu ení. Pokud máte podezfiení, Ïe mohlo dojít k poïití baterií, vyhledejte neprodlenû lékafiskou pomoc. Nedovolte, aby se kontakty (+ a -) baterie dostaly do styku k kovov mi pfiedmûty, jako jsou napfiíklad náramky nebo sponky na vlasy. Pfii nedodrïování tûchto pokynû mûïe dojít k vyteãení obsahu baterie, k jejímu pfiehfiátí, v buchu nebo ke vzniku ohnû. Baterie skladujte v plastovém sáãku, pfiiãemï je udrïujte mimo dosah kovov ch pfiedmûtû. 6

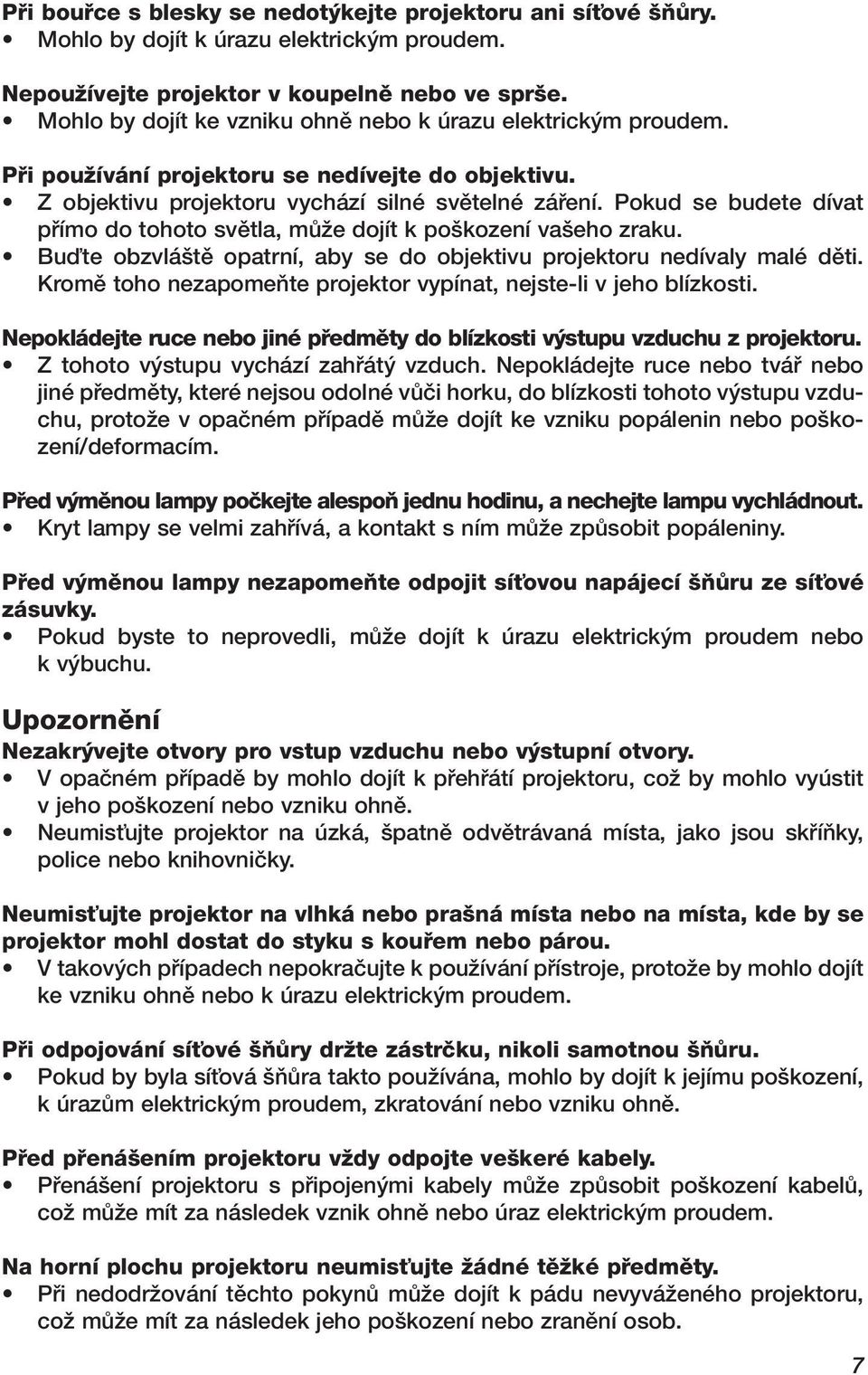

7 Pfii boufice s blesky se nedot kejte projektoru ani síèové ÀÛry. Mohlo by dojít k úrazu elektrick m proudem. NepouÏívejte projektor v koupelnû nebo ve spr e. Mohlo by dojít ke vzniku ohnû nebo k úrazu elektrick m proudem. Pfii pouïívání projektoru se nedívejte do objektivu. Z objektivu projektoru vychází silné svûtelné záfiení. Pokud se budete dívat pfiímo do tohoto svûtla, mûïe dojít k po kození va eho zraku. Buìte obzvlá tû opatrní, aby se do objektivu projektoru nedívaly malé dûti. Kromû toho nezapomeàte projektor vypínat, nejste-li v jeho blízkosti. Nepokládejte ruce nebo jiné pfiedmûty do blízkosti v stupu vzduchu z projektoru. Z tohoto v stupu vychází zahfiát vzduch. Nepokládejte ruce nebo tváfi nebo jiné pfiedmûty, které nejsou odolné vûãi horku, do blízkosti tohoto v stupu vzduchu, protoïe v opaãném pfiípadû mûïe dojít ke vzniku popálenin nebo po kození/deformacím. Pfied v mûnou lampy poãkejte alespoà jednu hodinu, a nechejte lampu vychládnout. Kryt lampy se velmi zahfiívá, a kontakt s ním mûïe zpûsobit popáleniny. Pfied v mûnou lampy nezapomeàte odpojit síèovou napájecí ÀÛru ze síèové zásuvky. Pokud byste to neprovedli, mûïe dojít k úrazu elektrick m proudem nebo k v buchu. Upozornûní Nezakr vejte otvory pro vstup vzduchu nebo v stupní otvory. V opaãném pfiípadû by mohlo dojít k pfiehfiátí projektoru, coï by mohlo vyústit v jeho po kození nebo vzniku ohnû. NeumisÈujte projektor na úzká, patnû odvûtrávaná místa, jako jsou skfiíàky, police nebo knihovniãky. NeumisÈujte projektor na vlhká nebo pra ná místa nebo na místa, kde by se projektor mohl dostat do styku s koufiem nebo párou. V takov ch pfiípadech nepokraãujte k pouïívání pfiístroje, protoïe by mohlo dojít ke vzniku ohnû nebo k úrazu elektrick m proudem. Pfii odpojování síèové ÀÛry drïte zástrãku, nikoli samotnou ÀÛru. Pokud by byla síèová ÀÛra takto pouïívána, mohlo by dojít k jejímu po kození, k úrazûm elektrick m proudem, zkratování nebo vzniku ohnû. Pfied pfiená ením projektoru vïdy odpojte ve keré kabely. Pfiená ení projektoru s pfiipojen mi kabely mûïe zpûsobit po kození kabelû, coï mûïe mít za následek vznik ohnû nebo úraz elektrick m proudem. Na horní plochu projektoru neumisèujte Ïádné tûïké pfiedmûty. Pfii nedodrïování tûchto pokynû mûïe dojít k pádu nevyváïeného projektoru, coï mûïe mít za následek jeho po kození nebo zranûní osob. 7

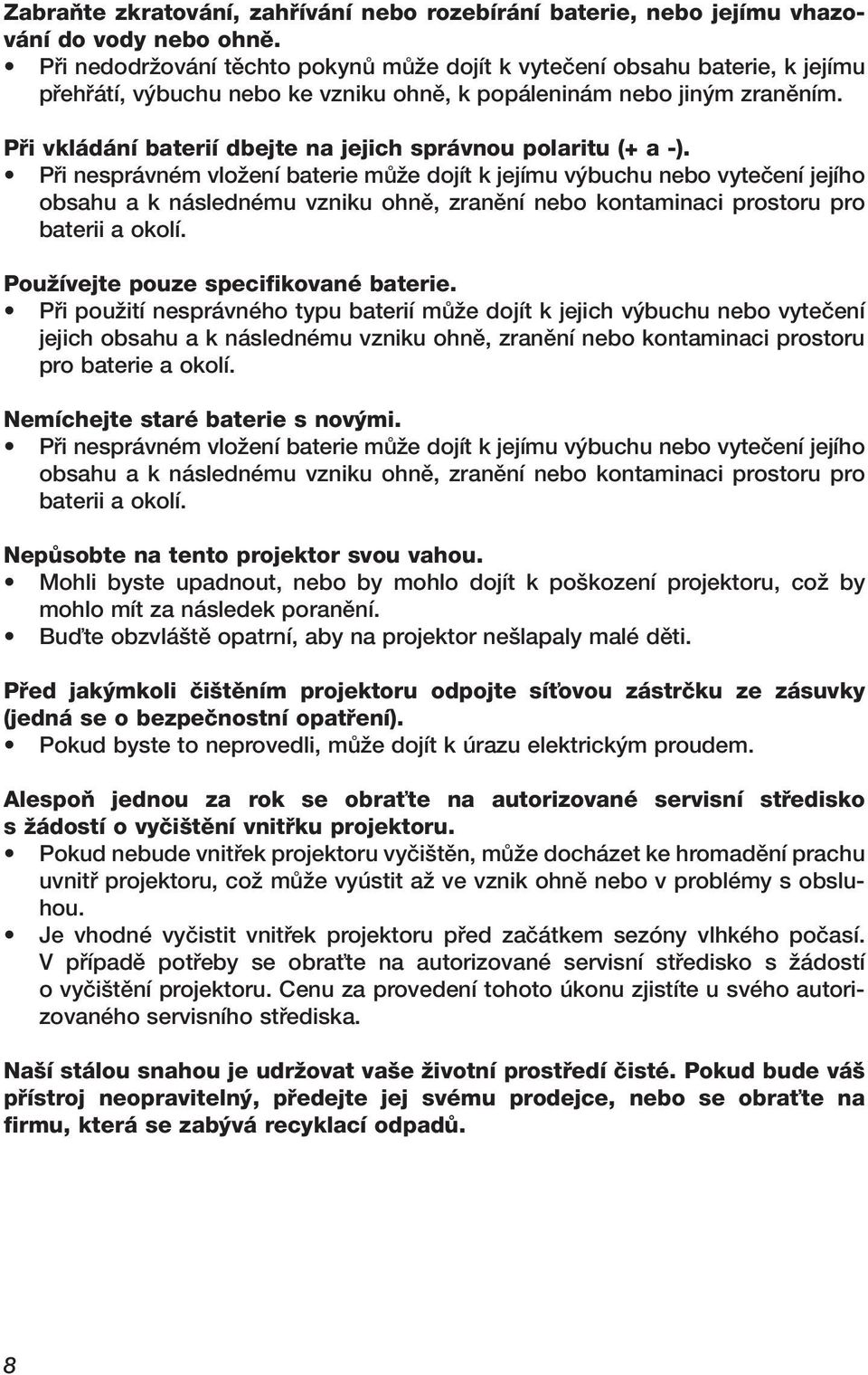

8 ZabraÀte zkratování, zahfiívání nebo rozebírání baterie, nebo jejímu vhazování do vody nebo ohnû. Pfii nedodrïování tûchto pokynû mûïe dojít k vyteãení obsahu baterie, k jejímu pfiehfiátí, v buchu nebo ke vzniku ohnû, k popáleninám nebo jin m zranûním. Pfii vkládání baterií dbejte na jejich správnou polaritu (+ a -). Pfii nesprávném vloïení baterie mûïe dojít k jejímu v buchu nebo vyteãení jejího obsahu a k následnému vzniku ohnû, zranûní nebo kontaminaci prostoru pro baterii a okolí. PouÏívejte pouze specifikované baterie. Pfii pouïití nesprávného typu baterií mûïe dojít k jejich v buchu nebo vyteãení jejich obsahu a k následnému vzniku ohnû, zranûní nebo kontaminaci prostoru pro baterie a okolí. Nemíchejte staré baterie s nov mi. Pfii nesprávném vloïení baterie mûïe dojít k jejímu v buchu nebo vyteãení jejího obsahu a k následnému vzniku ohnû, zranûní nebo kontaminaci prostoru pro baterii a okolí. NepÛsobte na tento projektor svou vahou. Mohli byste upadnout, nebo by mohlo dojít k po kození projektoru, coï by mohlo mít za následek poranûní. Buìte obzvlá tû opatrní, aby na projektor ne lapaly malé dûti. Pfied jak mkoli ãi tûním projektoru odpojte síèovou zástrãku ze zásuvky (jedná se o bezpeãnostní opatfiení). Pokud byste to neprovedli, mûïe dojít k úrazu elektrick m proudem. AlespoÀ jednou za rok se obraète na autorizované servisní stfiedisko s Ïádostí o vyãi tûní vnitfiku projektoru. Pokud nebude vnitfiek projektoru vyãi tûn, mûïe docházet ke hromadûní prachu uvnitfi projektoru, coï mûïe vyústit aï ve vznik ohnû nebo v problémy s obsluhou. Je vhodné vyãistit vnitfiek projektoru pfied zaãátkem sezóny vlhkého poãasí. V pfiípadû potfieby se obraète na autorizované servisní stfiedisko s Ïádostí o vyãi tûní projektoru. Cenu za provedení tohoto úkonu zjistíte u svého autorizovaného servisního stfiediska. Na í stálou snahou je udrïovat va e Ïivotní prostfiedí ãisté. Pokud bude vá pfiístroj neopraviteln, pfiedejte jej svému prodejce, nebo se obraète na firmu, která se zab vá recyklací odpadû. 8

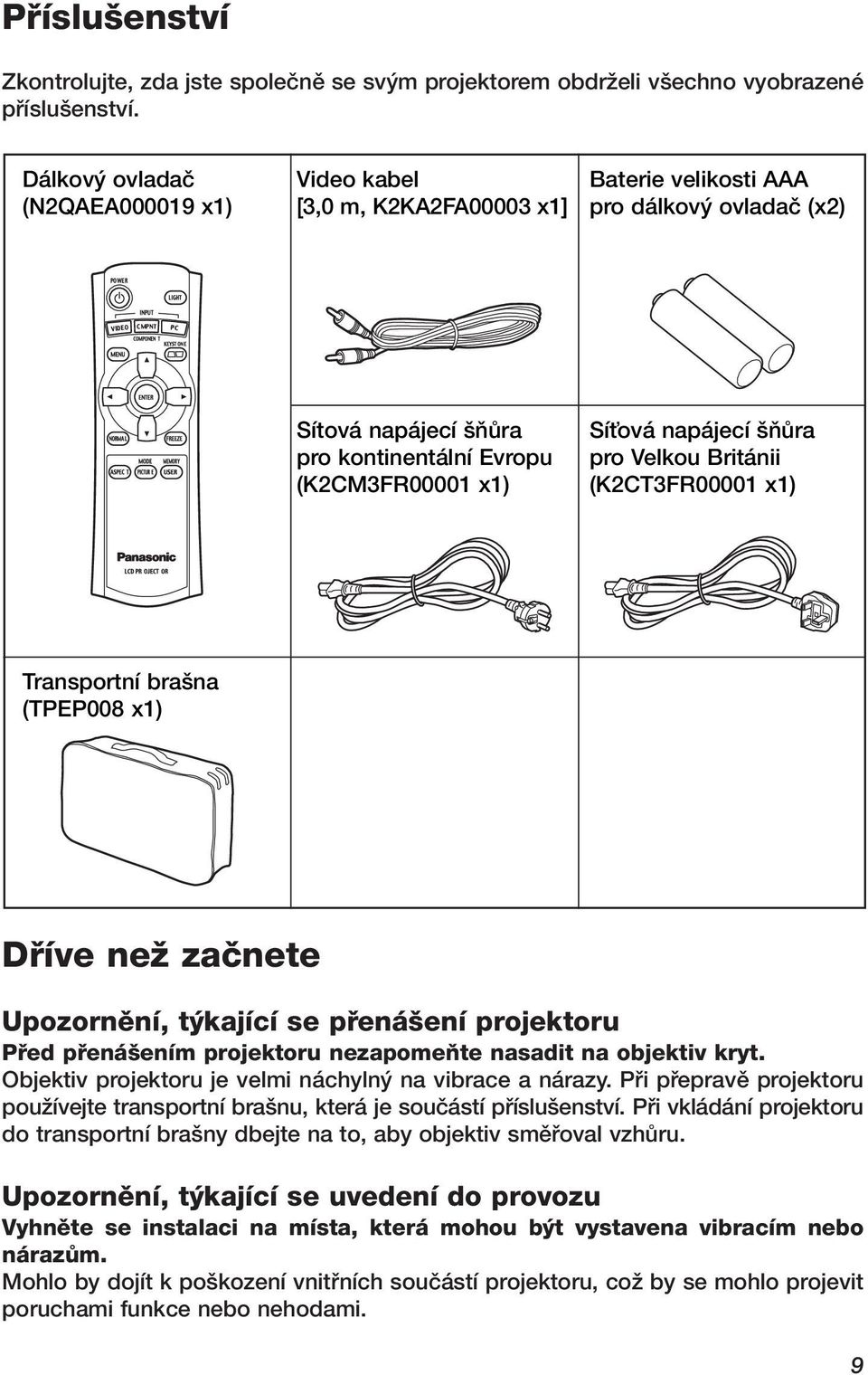

9 Pfiíslu enství Zkontrolujte, zda jste spoleãnû se sv m projektorem obdrïeli v echno vyobrazené pfiíslu enství. Dálkov ovladaã (N2QAEA x1) Video kabel [3,0 m, K2KA2FA00003 x1] Baterie velikosti AAA pro dálkov ovladaã (x2) Sítová napájecí ÀÛra pro kontinentální Evropu (K2CM3FR00001 x1) SíÈová napájecí ÀÛra pro Velkou Británii (K2CT3FR00001 x1) Transportní bra na (TPEP008 x1) Dfiíve neï zaãnete Upozornûní, t kající se pfiená ení projektoru Pfied pfiená ením projektoru nezapomeàte nasadit na objektiv kryt. Objektiv projektoru je velmi náchyln na vibrace a nárazy. Pfii pfiepravû projektoru pouïívejte transportní bra nu, která je souãástí pfiíslu enství. Pfii vkládání projektoru do transportní bra ny dbejte na to, aby objektiv smûfioval vzhûru. Upozornûní, t kající se uvedení do provozu Vyhnûte se instalaci na místa, která mohou b t vystavena vibracím nebo nárazûm. Mohlo by dojít k po kození vnitfiních souãástí projektoru, coï by se mohlo projevit poruchami funkce nebo nehodami. 9

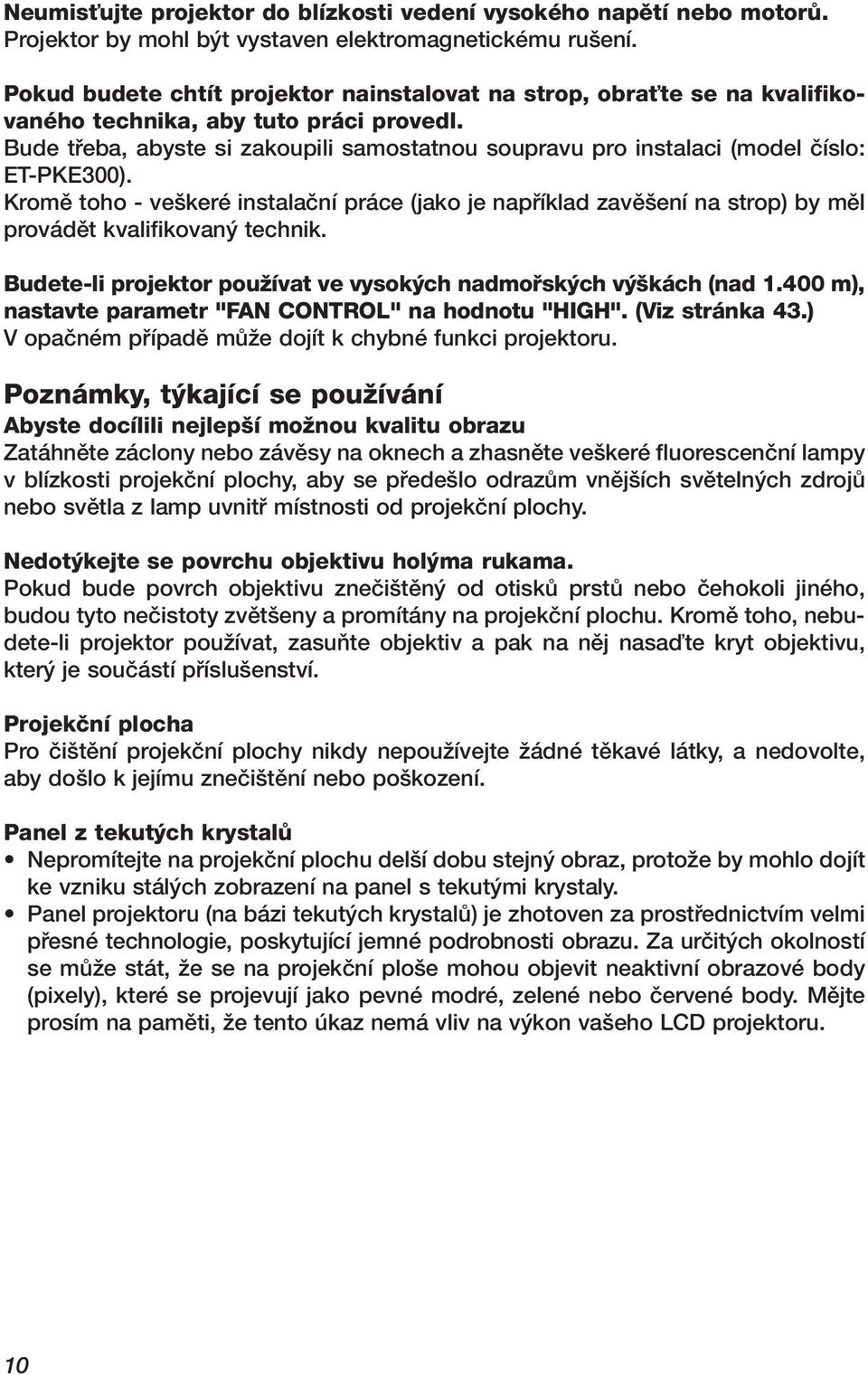

10 NeumisÈujte projektor do blízkosti vedení vysokého napûtí nebo motorû. Projektor by mohl b t vystaven elektromagnetickému ru ení. Pokud budete chtít projektor nainstalovat na strop, obraète se na kvalifikovaného technika, aby tuto práci provedl. Bude tfieba, abyste si zakoupili samostatnou soupravu pro instalaci (model ãíslo: ET-PKE300). Kromû toho - ve keré instalaãní práce (jako je napfiíklad zavû ení na strop) by mûl provádût kvalifikovan technik. Budete-li projektor pouïívat ve vysok ch nadmofisk ch v kách (nad m), nastavte parametr "FAN CONTROL" na hodnotu "HIGH". (Viz stránka 43.) V opaãném pfiípadû mûïe dojít k chybné funkci projektoru. Poznámky, t kající se pouïívání Abyste docílili nejlep í moïnou kvalitu obrazu Zatáhnûte záclony nebo závûsy na oknech a zhasnûte ve keré fluorescenãní lampy v blízkosti projekãní plochy, aby se pfiede lo odrazûm vnûj ích svûteln ch zdrojû nebo svûtla z lamp uvnitfi místnosti od projekãní plochy. Nedot kejte se povrchu objektivu hol ma rukama. Pokud bude povrch objektivu zneãi tûn od otiskû prstû nebo ãehokoli jiného, budou tyto neãistoty zvût eny a promítány na projekãní plochu. Kromû toho, nebudete-li projektor pouïívat, zasuàte objektiv a pak na nûj nasaìte kryt objektivu, kter je souãástí pfiíslu enství. Projekãní plocha Pro ãi tûní projekãní plochy nikdy nepouïívejte Ïádné tûkavé látky, a nedovolte, aby do lo k jejímu zneãi tûní nebo po kození. Panel z tekut ch krystalû Nepromítejte na projekãní plochu del í dobu stejn obraz, protoïe by mohlo dojít ke vzniku stál ch zobrazení na panel s tekut mi krystaly. Panel projektoru (na bázi tekut ch krystalû) je zhotoven za prostfiednictvím velmi pfiesné technologie, poskytující jemné podrobnosti obrazu. Za urãit ch okolností se mûïe stát, Ïe se na projekãní plo e mohou objevit neaktivní obrazové body (pixely), které se projevují jako pevné modré, zelené nebo ãervené body. Mûjte prosím na pamûti, Ïe tento úkaz nemá vliv na v kon va eho LCD projektoru. 10

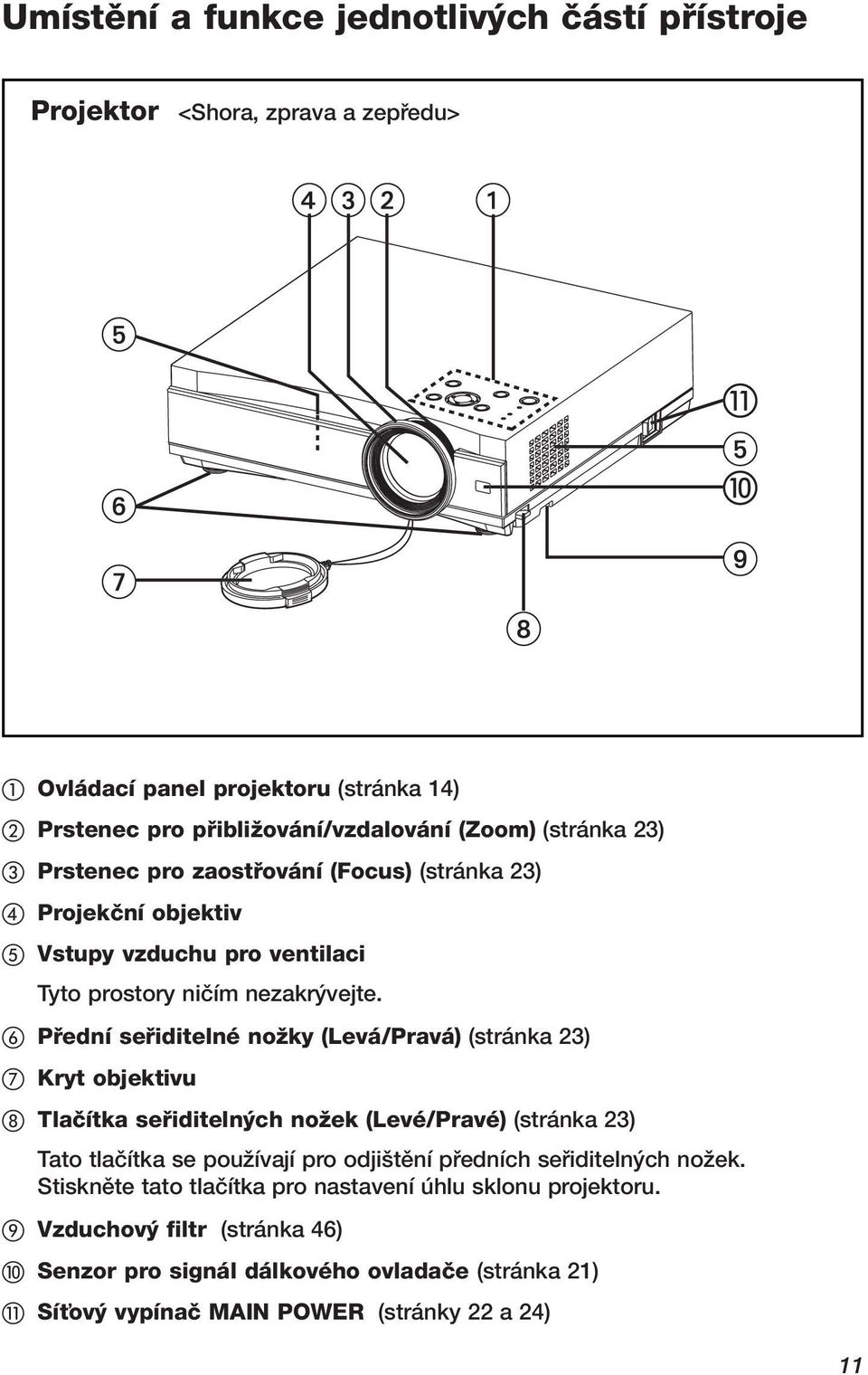

11 Umístûní a funkce jednotliv ch ãástí pfiístroje Projektor <Shora, zprava a zepfiedu> Ovládací panel projektoru (stránka 14) Prstenec pro pfiibliïování/vzdalování (Zoom) (stránka 23) Prstenec pro zaostfiování (Focus) (stránka 23) Projekãní objektiv Vstupy vzduchu pro ventilaci Tyto prostory niãím nezakr vejte. Pfiední sefiiditelné noïky (Levá/Pravá) (stránka 23) Kryt objektivu Tlaãítka sefiiditeln ch noïek (Levé/Pravé) (stránka 23) Tato tlaãítka se pouïívají pro odji tûní pfiedních sefiiditeln ch noïek. Stisknûte tato tlaãítka pro nastavení úhlu sklonu projektoru. Vzduchov filtr (stránka 46) Senzor pro signál dálkového ovladaãe (stránka 21) SíÈov vypínaã MAIN POWER (stránky 22 a 24) 11

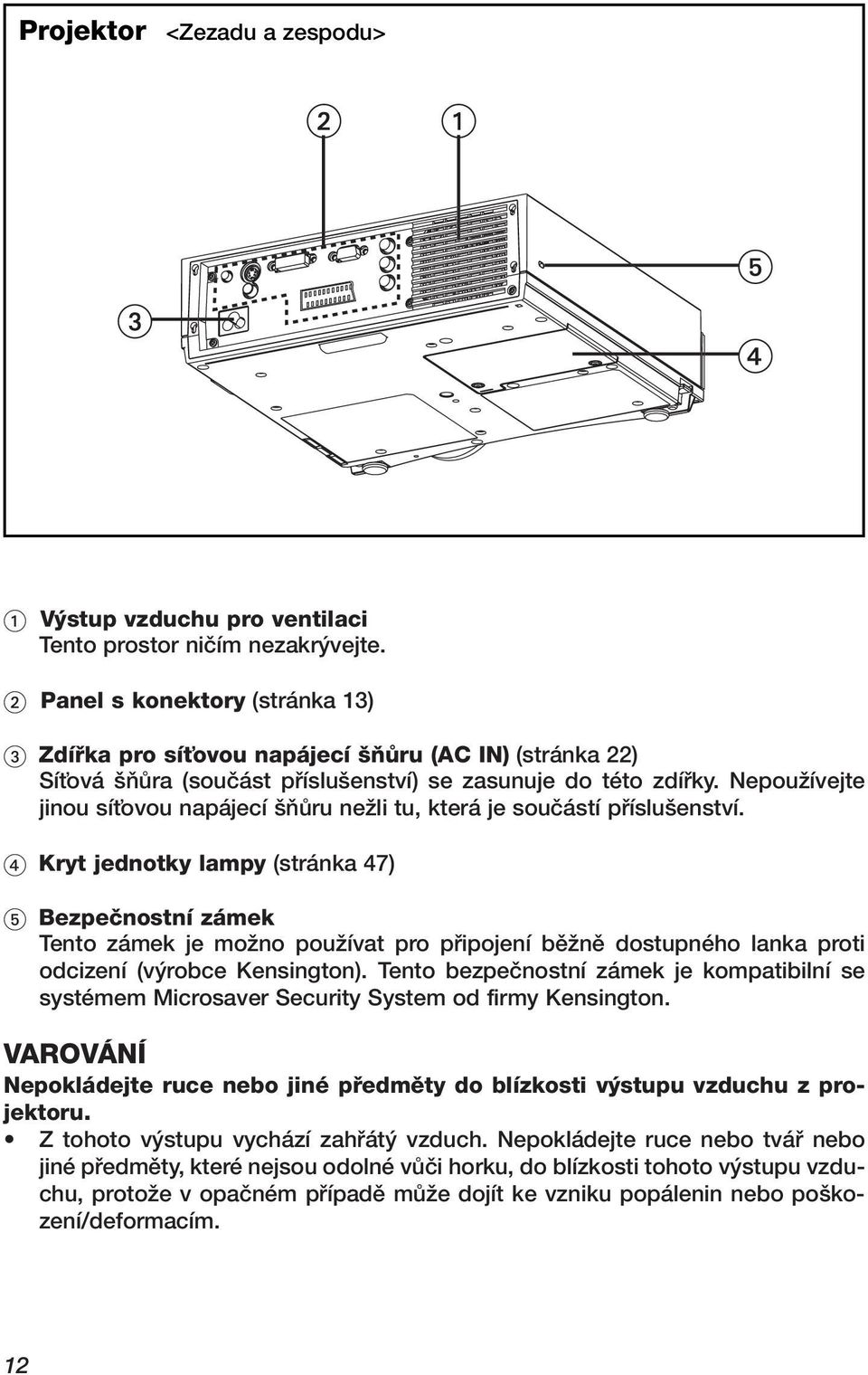

12 Projektor <Zezadu a zespodu> V stup vzduchu pro ventilaci Tento prostor niãím nezakr vejte. Panel s konektory (stránka 13) Zdífika pro síèovou napájecí ÀÛru (AC IN) (stránka 22) SíÈová ÀÛra (souãást pfiíslu enství) se zasunuje do této zdífiky. NepouÏívejte jinou síèovou napájecí ÀÛru neïli tu, která je souãástí pfiíslu enství. Kryt jednotky lampy (stránka 47) Bezpeãnostní zámek Tento zámek je moïno pouïívat pro pfiipojení bûïnû dostupného lanka proti odcizení (v robce Kensington). Tento bezpeãnostní zámek je kompatibilní se systémem Microsaver Security System od firmy Kensington. VAROVÁNÍ Nepokládejte ruce nebo jiné pfiedmûty do blízkosti v stupu vzduchu z projektoru. Z tohoto v stupu vychází zahfiát vzduch. Nepokládejte ruce nebo tváfi nebo jiné pfiedmûty, které nejsou odolné vûãi horku, do blízkosti tohoto v stupu vzduchu, protoïe v opaãném pfiípadû mûïe dojít ke vzniku popálenin nebo po kození/deformacím. 12

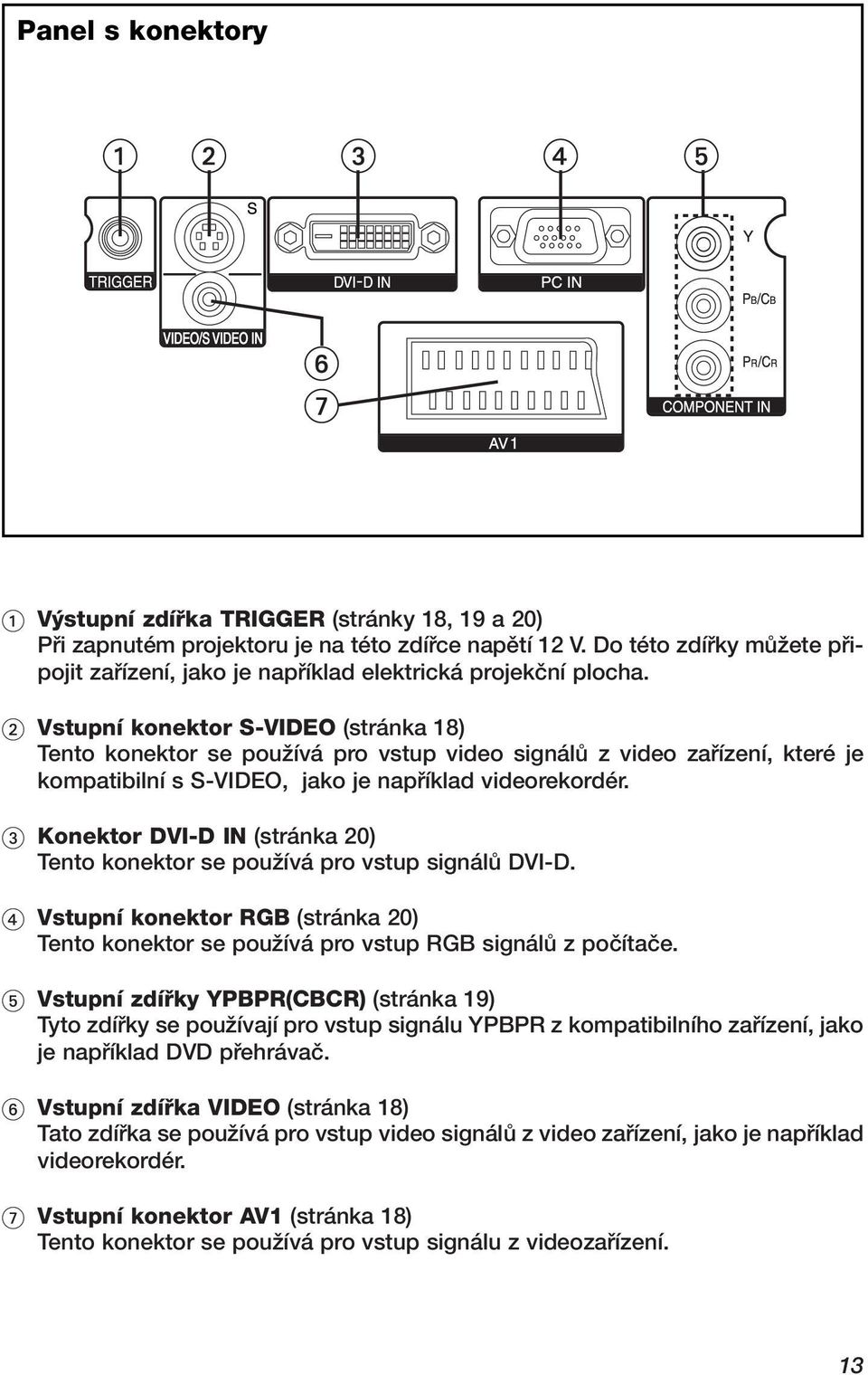

13 Panel s konektory V stupní zdífika TRIGGER (stránky 18, 19 a 20) Pfii zapnutém projektoru je na této zdífice napûtí 12 V. Do této zdífiky mûïete pfiipojit zafiízení, jako je napfiíklad elektrická projekãní plocha. Vstupní konektor S-VIDEO (stránka 18) Tento konektor se pouïívá pro vstup video signálû z video zafiízení, které je kompatibilní s S-VIDEO, jako je napfiíklad videorekordér. Konektor DVI-D IN (stránka 20) Tento konektor se pouïívá pro vstup signálû DVI-D. Vstupní konektor RGB (stránka 20) Tento konektor se pouïívá pro vstup RGB signálû z poãítaãe. Vstupní zdífiky YPBPR(CBCR) (stránka 19) Tyto zdífiky se pouïívají pro vstup signálu YPBPR z kompatibilního zafiízení, jako je napfiíklad DVD pfiehrávaã. Vstupní zdífika VIDEO (stránka 18) Tato zdífika se pouïívá pro vstup video signálû z video zafiízení, jako je napfiíklad videorekordér. Vstupní konektor AV1 (stránka 18) Tento konektor se pouïívá pro vstup signálu z videozafiízení. 13

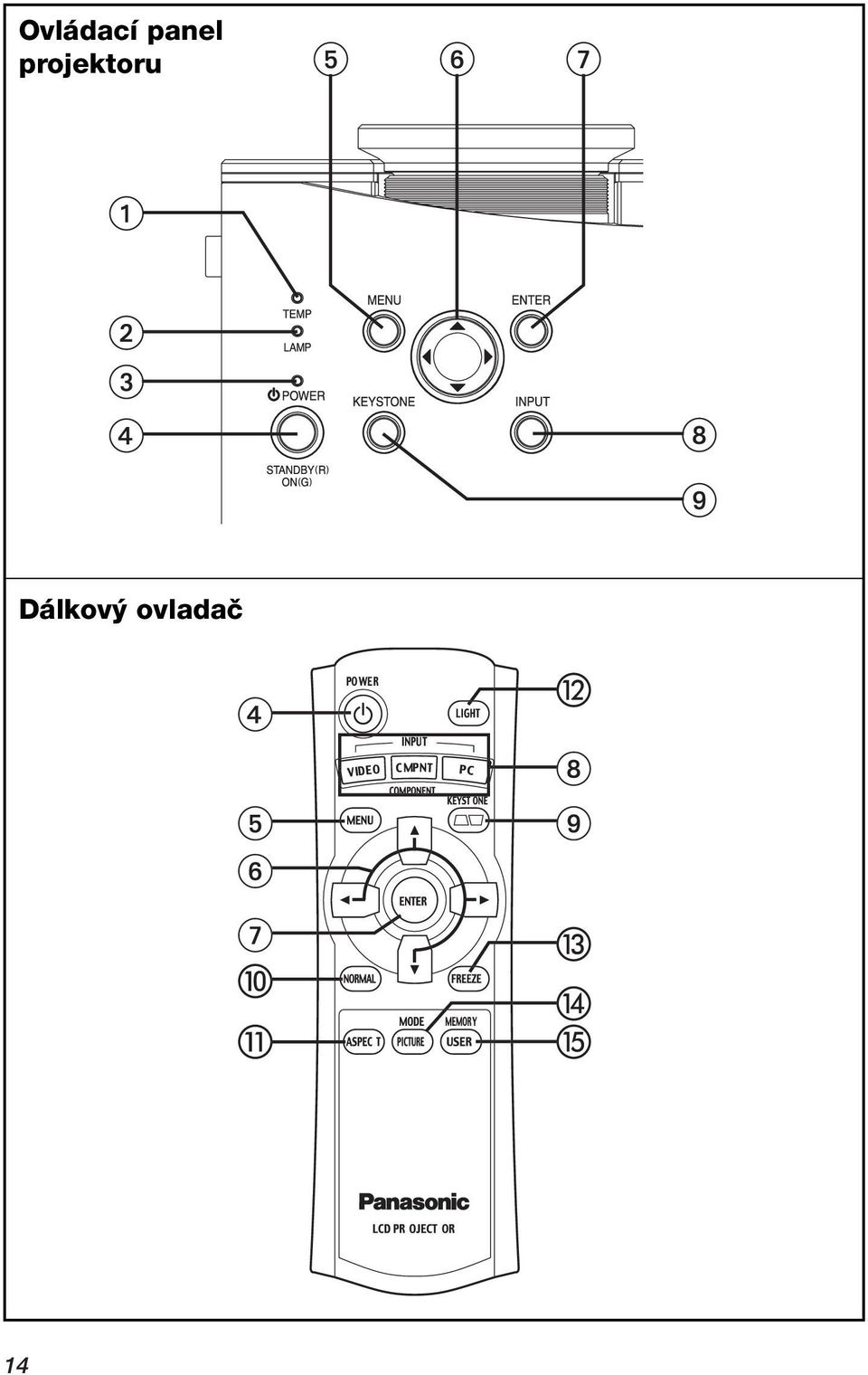

14 Ovládací panel projektoru Dálkov ovladaã 14

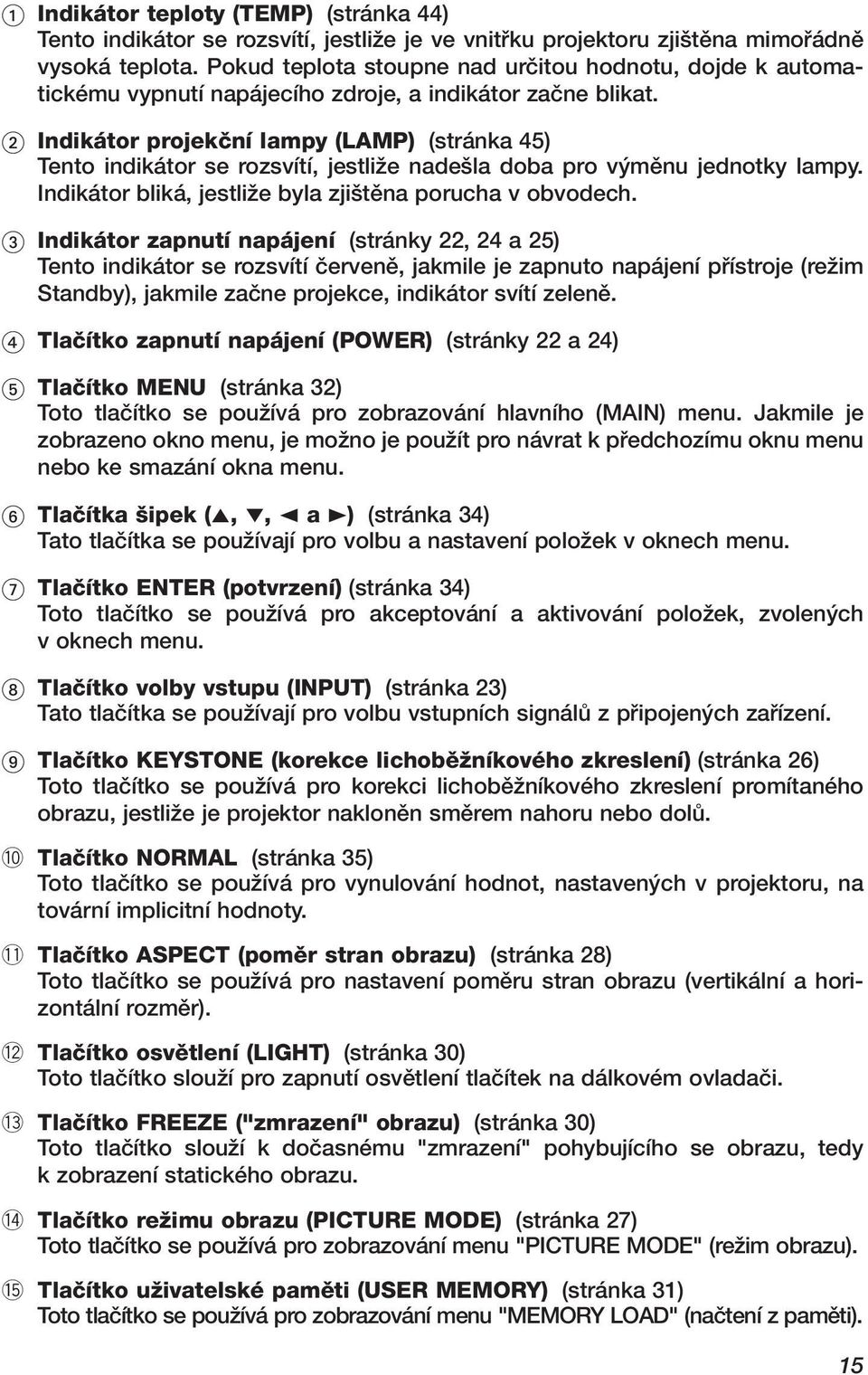

15 Indikátor teploty (TEMP) (stránka 44) Tento indikátor se rozsvítí, jestliïe je ve vnitfiku projektoru zji tûna mimofiádnû vysoká teplota. Pokud teplota stoupne nad urãitou hodnotu, dojde k automatickému vypnutí napájecího zdroje, a indikátor zaãne blikat. Indikátor projekãní lampy (LAMP) (stránka 45) Tento indikátor se rozsvítí, jestliïe nade la doba pro v mûnu jednotky lampy. Indikátor bliká, jestliïe byla zji tûna porucha v obvodech. Indikátor zapnutí napájení (stránky 22, 24 a 25) Tento indikátor se rozsvítí ãervenû, jakmile je zapnuto napájení pfiístroje (reïim Standby), jakmile zaãne projekce, indikátor svítí zelenû. Tlaãítko zapnutí napájení (POWER) (stránky 22 a 24) Tlaãítko MENU (stránka 32) Toto tlaãítko se pouïívá pro zobrazování hlavního (MAIN) menu. Jakmile je zobrazeno okno menu, je moïno je pouïít pro návrat k pfiedchozímu oknu menu nebo ke smazání okna menu. Tlaãítka ipek (5,, 2 a 3) (stránka 34) Tato tlaãítka se pouïívají pro volbu a nastavení poloïek v oknech menu. Tlaãítko ENTER (potvrzení) (stránka 34) Toto tlaãítko se pouïívá pro akceptování a aktivování poloïek, zvolen ch v oknech menu. Tlaãítko volby vstupu (INPUT) (stránka 23) Tato tlaãítka se pouïívají pro volbu vstupních signálû z pfiipojen ch zafiízení. Tlaãítko KEYSTONE (korekce lichobûïníkového zkreslení) (stránka 26) Toto tlaãítko se pouïívá pro korekci lichobûïníkového zkreslení promítaného obrazu, jestliïe je projektor naklonûn smûrem nahoru nebo dolû. 0 Tlaãítko NORMAL (stránka 35) Toto tlaãítko se pouïívá pro vynulování hodnot, nastaven ch v projektoru, na tovární implicitní hodnoty. - Tlaãítko ASPECT (pomûr stran obrazu) (stránka 28) Toto tlaãítko se pouïívá pro nastavení pomûru stran obrazu (vertikální a horizontální rozmûr). = Tlaãítko osvûtlení (LIGHT) (stránka 30) Toto tlaãítko slouïí pro zapnutí osvûtlení tlaãítek na dálkovém ovladaãi. ~ Tlaãítko FREEZE ("zmrazení" obrazu) (stránka 30) Toto tlaãítko slouïí k doãasnému "zmrazení" pohybujícího se obrazu, tedy k zobrazení statického obrazu.! Tlaãítko reïimu obrazu (PICTURE MODE) (stránka 27) Toto tlaãítko se pouïívá pro zobrazování menu "PICTURE MODE" (reïim Tlaãítko uïivatelské pamûti (USER MEMORY) (stránka 31) Toto tlaãítko se pouïívá pro zobrazování menu "MEMORY LOAD" (naãtení z pamûti). 15

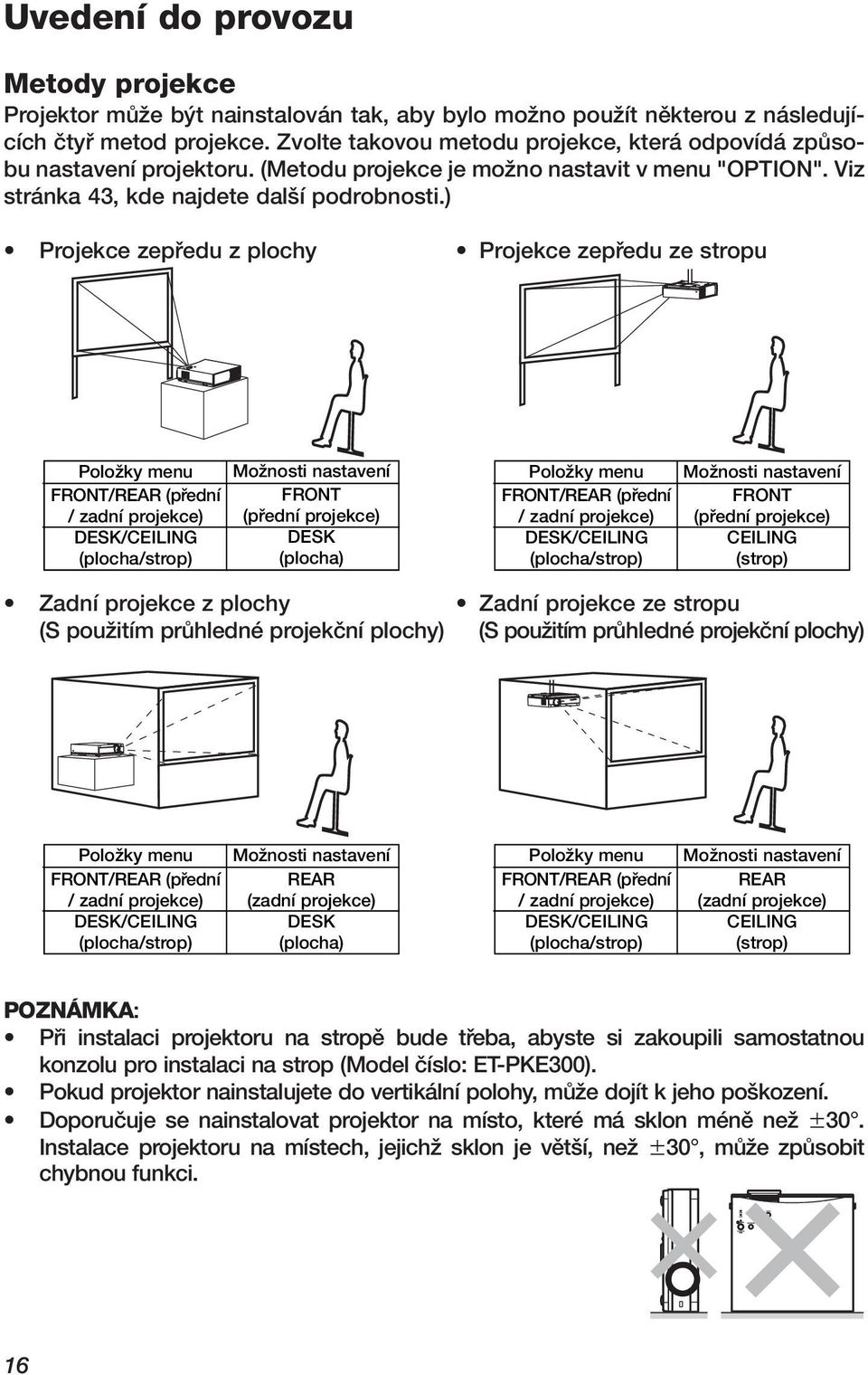

16 Uvedení do provozu Metody projekce Projektor mûïe b t nainstalován tak, aby bylo moïno pouïít nûkterou z následujících ãtyfi metod projekce. Zvolte takovou metodu projekce, která odpovídá zpûsobu nastavení projektoru. (Metodu projekce je moïno nastavit v menu "OPTION". Viz stránka 43, kde najdete dal í podrobnosti.) Projekce zepfiedu z plochy Projekce zepfiedu ze stropu PoloÏky menu FRONT/REAR (pfiední / zadní projekce) DESK/CEILING (plocha/strop) MoÏnosti nastavení FRONT (pfiední projekce) DESK (plocha) PoloÏky menu FRONT/REAR (pfiední / zadní projekce) DESK/CEILING (plocha/strop) MoÏnosti nastavení FRONT (pfiední projekce) CEILING (strop) Zadní projekce z plochy Zadní projekce ze stropu (S pouïitím prûhledné projekãní plochy) (S pouïitím prûhledné projekãní plochy) PoloÏky menu FRONT/REAR (pfiední / zadní projekce) DESK/CEILING (plocha/strop) MoÏnosti nastavení REAR (zadní projekce) DESK (plocha) PoloÏky menu FRONT/REAR (pfiední / zadní projekce) DESK/CEILING (plocha/strop) MoÏnosti nastavení REAR (zadní projekce) CEILING (strop) Pfii instalaci projektoru na stropû bude tfieba, abyste si zakoupili samostatnou konzolu pro instalaci na strop (Model ãíslo: ET-PKE300). Pokud projektor nainstalujete do vertikální polohy, mûïe dojít k jeho po kození. Doporuãuje se nainstalovat projektor na místo, které má sklon ménû neï 30. Instalace projektoru na místech, jejichï sklon je vût í, neï 30, mûïe zpûsobit chybnou funkci. 16

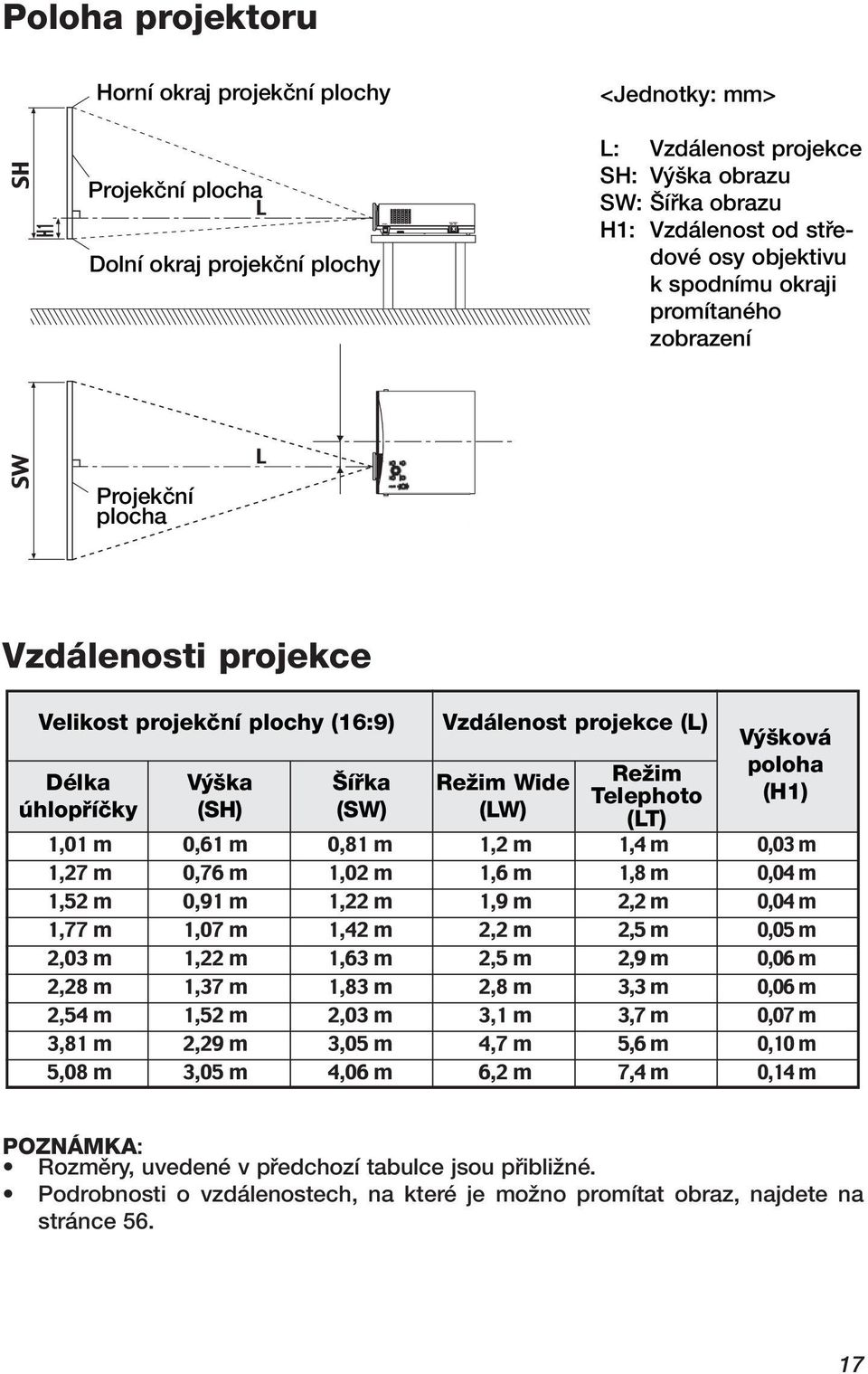

17 Poloha projektoru Horní okraj projekãní plochy Projekãní plocha Dolní okraj projekãní plochy <Jednotky: mm> L: Vzdálenost projekce SH: V ka obrazu SW: ífika obrazu H1: Vzdálenost od stfiedové osy objektivu k spodnímu okraji promítaného zobrazení Projekãní plocha Vzdálenosti projekce Velikost projekãní plochy (16:9) Délka úhlopfiíãky V ka (SH) ífika (SW) Vzdálenost projekce (L) ReÏim Wide (LW) ReÏim Telephoto (LT) V ková poloha (H1) Rozmûry, uvedené v pfiedchozí tabulce jsou pfiibliïné. Podrobnosti o vzdálenostech, na které je moïno promítat obraz, najdete na stránce

18 Zapojování Poznámky, t kající se zapojení Pfied zapojováním si peãlivû pfieãtûte návody k obsluze pfiíslu n ch komponentû systému. Pfied zahájením zapojování vypnûte napájení v ech komponentû. Pokud nemáte k dispozici kabely, potfiebné pro zapojení urãitého komponentu k systému, nebo pokud nejsou dostupné jako doplnûk, budete si muset upravit kabel tak, aby vyhovoval pfiíslu nému komponentu. Viz seznam na stránce 54, kde jsou uvedeny typy kompatibilních signálû, které je moïno zapojit na vstup projektoru. Tento projektor není vybaven obvody pro reprodukci zvuku. Zvukov v stup sv ch komponentû pfiipojte k samostatnému audio systému. Pfiipojení k video zafiízení Do v stupu S-Video Pfiehrávaã diskû DVD Zafiízení, jako je napfiíklad elektrická projekãní plocha Video kabel (pfiíslu enství) Do v stupu Video V stup AV1 Videorekordér Pfiehrávaã diskû DVD Pokud je zapnuto zafiízení, které je pfiipojeno ke zdífice AV1, pfiepne se vstup automaticky na zdífiku AV1, a poloïka "ASPECT" (pomûr stran obrazu) (viz stránka 28) se rovnûï nastaví automaticky. (Pokud je zapnuta ("ON") funkce "WSS", viz stránka 42, kde najdete dal í podrobnosti.) 18

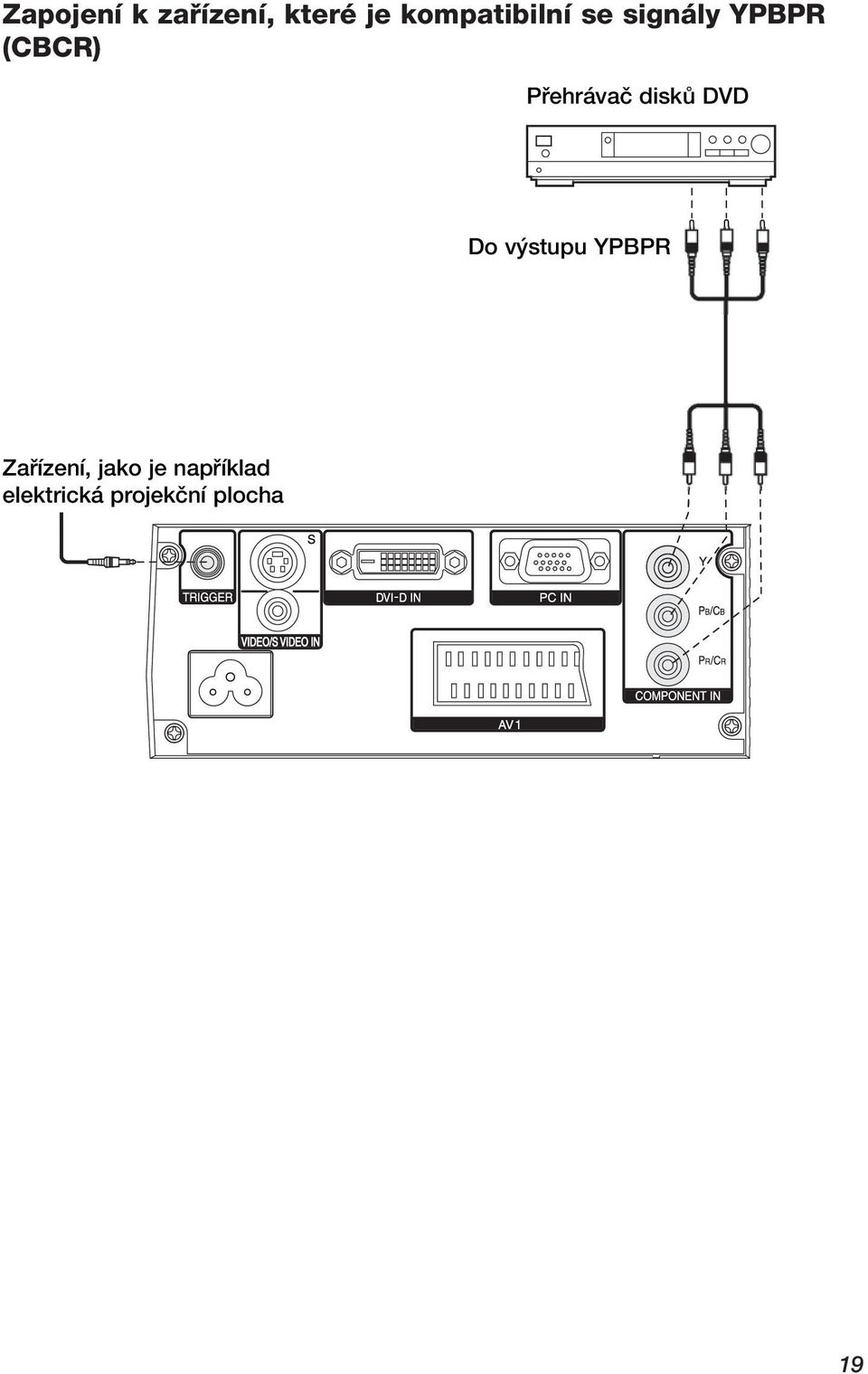

19 Zapojení k zafiízení, které je kompatibilní se signály YPBPR (CBCR) Pfiehrávaã diskû DVD Do v stupu YPBPR Zafiízení, jako je napfiíklad elektrická projekãní plocha 19

20 Pfiipojení k poãítaãi Poãítaã Do v stupu RGB Zafiízení, jako je napfiíklad elektrická projekãní plocha Poãítaã Do v stupu DVI-D Je vhodné, jestliïe poãítaã vypnete pfied vypnutím hlavního vypínaãe MAIN POWER na projektoru. 20

21 Pfiíprava dálkového ovladaãe Otevfiete kryt. VloÏte baterie tak, aby jejich polarita byla správná, a pak zavfiete kryt prostoru pro baterie. Baterie velikosti AAA (dvû) ZabraÀte pádu dálkového ovladaãe. Mûjte dálkov ovladaã vïdy v dostateãné vzdálenosti od jak chkoli kapalin. Pokud nebudete dálkov ovladaã del í dobu pouïívat, vyjmûte z nûj baterie. NepouÏívejte v dálkovém ovladaãi baterie, které je moïno nabíjet. Provozní dosah Pokud podrïíte dálkov ovladaã tak, aby smûfioval pfiímo na pfiední nebo zadní pfiijímací senzor dálkového ovládání na projektoru, bude provozní dosah pfiibliïnû 7 metrû od roviny senzorû. Kromû toho je moïno dálkov ovladaã pouïívat v úhlu 30 vlevo nebo vpravo, a 15 nad nebo pod rovinou senzorû. Pokud se mezi dálkov m ovladaãem a projektorem vyskytují nûjaké pfiekáïky, nemusí dálkové ovládání pracovat správnû. Pokud dovolíte, aby na pfiijímací senzor dálkového ovládání na projektoru dopadalo silné svûtlo, nemusí dálkové ovládání pracovat správnû. Umístûte projektor co nejdále od v ech svûteln ch zdrojû. Pokud pfii ovládání projektoru nasmûrujete dálkov ovladaã na projekãní plochu, bude provozní dosah dálkového ovladaãe omezen v dûsledku urãité ztráty odrazu, která je zpûsobena charakteristikami pouïité projekãní plochy. 21

22 Zapnutí pfiístroje Pfied zapnutím projektoru 1. Ujistûte se, Ïe jsou správnû pfiipojeny v echny komponenty. 2. Zapojte k projektoru síèovou ÀÛru (pfiíslu enství). 3. Sundejte kryt objektivu. Mains lead Kryt objektivu Indikátor zapnutí napájení Stisknûte síèov vypínaã (MAIN POWER), aby se projektor zapnul. Indikátor napájení na projektoru se rozsvítí ãervenû. Stisknûte tlaãítko POWER. Indikátor napájení na projektoru zaãne blikat zelenû. Po krátké chvíli se tlaãítko rozsvítí zelenû - mûïete zahájit promítání. Zapnûte napájení v ech pfiipojen ch zafiízení. Zahajte pfiehrávání (Play) na zafiízení, jako je napfiíklad pfiehrávaã DVD. Po zapnutí projekãní lampy se mûïe ozvat zvuk "cvakání", to v ak nesignalizuje Ïádnou poruchu funkce. 22

23 Stisknûte tlaãítko volby vstupu (Input), a zvolte vstupní signál. Ovládací panel Tlaãítko pro pfiepínání vstupû Zmûna signálû Dálkov ovladaã Tlaãítko pro pfiepínání vstupû Zmûna signálû Bude promítán obraz v souladu se zvolen m vstupním signálem. Pfii prvním uvádûní projektoru do provozu, a pfii zmûnû místa instalace projektoru postupujte následovnû. Nastavení náklonu projektoru Stisknûte tlaãítka nastavovacích noïek, a sefiiìte pfiední a zadní úhel náklonu projektoru. Nastavte projektor tak, aby byl co nejvíce kolm vûãi projekãní plo e. Nastavení velikosti promítaného obrazu Otáãením prstence pro pfiibliïování/vzdalování (Zoom) nastavte velikost promítaného obrazu. Zaostfiení obrazu Otáãením prstence pro zaostfiování (Focus) nastavte ostrost promítaného obrazu. Zoom Focus (zaostfiení) 23

24 Vypnutí pfiístroje Indikátor zapnutí napájení Stisknûte tlaãítko POWER. Na projekãní plo e se zobrazí nápis "POWER OFF". Stisknûte tlaãítko 2 nebo 3 pro volbu poloïky "OK" a pak stisknûte tlaãítko ENTER. Lampa projektoru se vypne a promítání obrazu ustane. (Ve chvílích, kdy pracuje chladicí ventilátor se indikátor napájení na projektoru rozsvítí oranïovû.) Jakmile se indikátor napájení na projektoru rozsvítí ãervenû, stisknûte vypínaã MAIN POWER pro vypnutí napájení. Ve chvílích, kdy chladicí ventilátor je tû pracuje, nevypínejte Ïádn m zpûsobem napájení projektoru. Buìte opatrní, abyste nevypnuli hlavní vypínaã projektoru MAIN POWER nebo neodpojili síèovou napájecí ÀÛru ze zásuvky. 24

25 V prûbûhu promítání zobrazení pracuje chladicí ventilátor, kter pfii své ãinnosti produkuje urãit tich zvuk. Zapínání nebo vypínání lampy zpûsobí mírné zv - ení hlasitosti tohoto zvuku. Nastavíte-li pomocí menu "OPTION" parametr "LAMP POWER" na hodnotu LOW, provozní hluk ventilátoru se sníïí. (viz stránka 43) Projektor mûïete rovnûï vypnout dvojím stisknutím tlaãítka POWER, nebo jeho podrïením po dobu alespoà 0,5 sekundy. Pokud je projektor v pohotovostním reïimu (Standby) (indikátor napájení na projektoru svítí ãervenû), bude projektor stále odebírat urãité mnoïství energie (maximálnû 1 W), a to i ve chvíli, kdy se zastavil chladicí ventilátor. Indikátor zapnutí napájení Stav indikátoru napájení âerven Svítí Stav projektoru Projektor je v reïimu standby, a promítání obrazu je moïné po stisknutí tlaãítka POWER. Zelen OranÏov Bliká Svítí Svítí Bliká Projektor se po zapnutí napájení pfiipravuje k promítání (ve chvíli, kdy indikátor napájení svítí ãervenû). (Po krátké chvíli se zaãne promítat obraz.) Právû je promítán obraz. Po vypnutí napájení se bude ochlazovat lampa projektoru. (Pracuje chladicí ventilátor.) Projektor se po zapnutí napájení pfiipravuje k promítání (ve chvíli, kdy indikátor napájení svítí oranïovû.) (Po krátké chvíli se zaãne promítat obraz.) 25

26 Korekce lichobûïníkového zkreslení (KEYSTONE) Pokud je buì projektor nebo projekãní plocha sklonûna, bude promítan obraz ovlivnûn lichobûïníkov m zkreslením. Proporce zobrazení mûïete ovlivnit, provedete-li následující postup: Stisknûte tlaãítko KEYSTONE. Ovládací panel projektoru Stisknûte tlaãítko 5 nebo pro volbu poloïky, kterou chcete opravit a pak stisknûte tlaãítko ENTER. Pfii korekci lichobûïníkového zkreslení se fiiìte postupy v níïe uvedené tabulce. Korekce horizontálního lichobûïníkového zkreslení Ovládání Stisknûte tlaãítko 3.Stisknûte tlaãítko 2. Korekce vertikálního lichobûïníkového zkreslení Ovládání Stisknûte tlaãítko 3.Stisknûte tlaãítko 2. Stisknûte tlaãítko menu (MENU) pro návrat k pfiedchozímu oknu menu. Korekci lichobûïníkového zkreslení mûïete také provést zvolením poloïky "KEYSTONE" v hlavním menu (MAIN MENU). Vertikální a horizontální lichobûïníkové zkreslení je moïno zkorigovat na 30 úhlu náklonu projektoru. Platí v ak, Ïe ãím vût í je hodnota korekce, tím více utrpí kvalita obrazu, a tím hûfie bude moïno docílit správnou úroveà zaostfiení. Abyste docílili co nejlep í kvalitu obrazu, nainstalujte projektor a projekãní plochu tak, aby nutná hodnota korekce lichobûïníkového zkreslení byla co nejmen í. Pfii provádûní korekce lichobûïníkového zkreslení se bude rovnûï mûnit velikost obrazu. 26

27 Volba reïimu obrazu (PICTURE MODE) MÛÏete zvolit pfiíslu n reïim obrazu pro typ promítaného zobrazení, a to následujícím postupem. Stisknûte tlaãítko PICTURE MODE. Stisknûte tlaãítko 2 nebo 3 pro volbu poloïky. NORMAL (normální)... Pfii sledování rûzn ch zdrojû obrazu. DYNAMIC (dynamick ). Pokud je projektor pouïíván v jasné místnosti. CINEMA1 (kino 1)..... Pro sledování filmû. Promítan obraz bude "zjemàován". CINEMA2 (kino 2)..... Pro sledování filmû. Promítan obraz bude ãist, jasn a bude mít vysok kontrast. VIDEO Pro sledování video programû, jako je napfiíklad hudba nebo sportovní programy. NATURAL (pfiirozen ).. Pro vûrnou reprodukci barev obrazu ze zdroje zobrazení. ReÏim obrazu je rovnûï moïno zvolit v menu "PICTURE". 27

28 Volba pomûru stran obrazu (ASPECT) Tento projektor umoïàuje provádût zmûnu pomûru stran obrazu tak, aby odpovídal typu vstupního signálu. Stisknûte tlaãítko ASPECT. Stisknutím tlaãítka ASPECT se zmûní pomûr stran obrazu v souladu s následn mi parametry, uveden mi v dal í ãásti. Obrázky s moïnostmi nastavení pomûru stran obrazu jsou uvedeny na následující stránce. Tyto obrázky vám poskytnou pfiehled pro pfiípadnou volbu vhodného pomûru stran obrazu. (pokud je na vstupu signál v normû PAL) (JestliÏe je na vstupu signál 525p/625p) Pokud zvolen reïim neodpovídá pomûru stran obrazu vstupního signálu, mûïe b t ovlivnûna kvalita sledování pûvodního obrazu. Toto mûjte na pamûti pfii volbû pomûru stran obrazu. Pokud budete tento projektor pouïívat na místech, jako je napfiíklad kavárna nebo hotel, s cílem promítání programû pro komerãní úãely nebo pro vefiejnou prezentaci, pamatujte na to, Ïe pokud je funkce volby pomûru stran obrazu (16:9) pouïita pro zmûnu pomûru stran pûvodního obrazu, mûïete takto poru it pûvodní autorská práva vlastníka tohoto programu (za pfiedpokladu, Ïe je chránûn autorsk m právem). Pokud je normální obraz (4:3), kter není pûvodnû urãen pro sledování v irokoúhlém formátu, promítán na irokoúhlou projekãní plochu, mûïe docházet ke zkreslení kolem okrajû obrazu, takïe ãást obrazu nebude viditelná. Takové programy byste mûli sledovat v reïimu 4:3, aby byly dodrïeny zámûry a cíle pûvodního tvûrce programu. Následující signály mají rozli ení, která odpovídají velikosti obrazu 16:9. Pomûry stran obrazu pro tyto signály není moïno pfii promítání mûnit, protoïe jsou jiï pfiednastaveny. (Viz stránka 54.) HDTV60, HDTV50, 750p, WIDE 480/600/720/768/768-2 * Signály WIDE768 je moïno nastavit na hodnotu "V SCROLL". Rozmûry obrazu, jako je Cinema-Vision, které se promítají v je tû vût í ífice, neï obraz 16:9, budou mít v horní a dolní ãásti zobrazeny úzké ãerné pruhy. Nápis "WIDE" se na projekãní plo e zobrazí, pokud je pomûr stran obrazu ("ASPECT") nastaven automaticky (pokud je poloïka "WSS" nastavena na hodnotu "ON"). Stisknutím tlaãítka ASPECT mûïete pfiepínat pomûr stran obrazu. Pomûr stran obrazu mûïete rovnûï zmûnit z menu "POSITION". 28

29 ASPECT (pomûr stran obrazu) 4:3 Vstupní signál 4:3 vstupní signál 4:3 Promítan obraz 16:9 "Stlaãen " signál (zobrazení je horizontálnû smr tûno) Horizontální roztaïení promítaného obrazu 14:9 Signál 14:9 Letterbox RoztaÏení zachovává pûvodní pomûr stran JUST vstupní signál 4:3 Horizontální roztaïení promítaného obrazu (Stfied obrazu je zkreslen ménû.) ZOOM1 ZOOM2* Signál Letterbox RoztaÏení zachovává pûvodní pomûr stran V SCROLL vstupní signál 4:3 Obraz je promítán bez rozta- Ïení nebo zmen ení. (Vertikální polohu je moïno nastavit tlaãítky a 5.) (pouze reïimy XGA/MXGA/SXGA/ WIDE768) 29

30 Zapnutí osvûtlení tlaãítek (LIGHT) Stisknûte tlaãítko LIGHT. Tlaãítka na dálkovém ovladaãi budou podsvícena. Stisknûte opût tlaãítko LIGHT pro vypnutí podsvûtlení tlaãítek. Podsvûtlení tlaãítek se automaticky vypne, pokud do dobu 10 sekund nestisknete Ïádné tlaãítko na dálkovém ovladaãi. Chvilkové pozastavení promítaného obrazu (FREEZE) Stisknûte tlaãítko FREEZE. Still picture Dojde k pozastavení promítání obrazu. Po dal ím stisknutí tlaãítka FREEZE se statick obraz zru í. 30

31 Naãtení uloïen ch parametrû obrazu (USER MEMORY) Je moïno ukládat a naãítat nastavené parametry obrazu (viz postup na stránce 36). Stisknûte tlaãítko USER MEMORY. Zobrazí se menu "MEMORY LOAD". Stisknûte tlaãítko 5 nebo pro volbu nastavení, které chcete naãíst a pak stisknûte tlaãítko ENTER. V menu "MEMORY LOAD" se budou zobrazovat pouze nastavení, uloïená prostfiednictvím menu "MEMORY SAVE". 31

32 Okna menu na projekãní plo e Okna menu Zvolením operací z oken menu je moïno provádût rûzná nastavení a sefiízení tohoto projektoru. Celkové uspofiádání tûchto menu je uvedeno v dal í ãásti. MAIN MENU (HLAVNÍ MENU) Menu PICTURE (obraz) (stránka 36) JestliÏe je na vstupu signál S-VIDEO/VIDEO/AV1 Stisknûte tlaãítko MENU, aby se zobrazilo hlavní (MAIN) menu. Viz stránka 34, kde jsou uvedeny podrobnosti o tom, jak obsluhovat okna menu. JestliÏe je na vstupu signál YPBPR/PC Korekce lichobûïníkového zkreslení (KEYSTONE) (stránka 26) JestliÏe je na vstupu signál DVI 32

33 Menu POSITION (poloha obrazu) (stránka 40) JestliÏe je na vstupu signál S-VIDEO/VIDEO/AV1/DVI Menu LANGUAGE (jazyk) (stránka 41) Pokud je na vstupu signál DVI, je moïno nastavovat pouze poloïku "ASPECT" (pomûr stran obrazu). JestliÏe je na vstupu signál YPBPR Menu OPTION (volby/moïnosti) (stránka 42) JestliÏe je na vstupu signál z poãítaãe PC Funkce SHUTTER (závûrka) (stránka 41) 33

34 PrÛvodce ovládáním menu Stisknûte tlaãítko MENU. Zobrazí se okno hlavního menu (MAIN MENU). Stisknûte tlaãítko 5 nebo pro volbu poloïky. Ovládací panel projektoru Zvolené poloïky budou zobrazeny modrou barvou. Stisknûte tlaãítko ENTER pro potvrzení volby. Stisknûte tlaãítko menu (MENU) pro návrat k pfiedchozímu oknu menu. Poté se zobrazí okno zvoleného menu nebo okno pro nastavení. (Napfiíklad: menu "PICTURE" - obraz) 34

35 Stisknûte tlaãítka 5 nebo pro volbu poloïky a pak stisknûte tlaãítka 2 nebo 3 pro zmûnu nebo nastavení parametru. Pro poloïky se sloupcovou kálou se bude zobrazovat individuální okno pro nastavení (viz dále). Sloupcová kála se zobrazí zelenou barvou, jakmile je provedena zmûna mimo hodnotu, nastavenou v továrnû. U poloïek bez ipky pro volbu nebo sloupcové kály stisknûte tlaãítko ENTER. Poté se zobrazí okno menu pro tuto poloïku. Nedostupné poloïky v oknech menu Tento projektor disponuje nûkolika nenastaviteln mi poloïkami a nepouïiteln mi funkcemi, v závislosti na zvoleném vstupním signálu. Pokud není urãitou poloïku moïno nastavovat, nebo není moïno urãitou funkci pouïít, odpovídající okno menu se vûbec nezobrazí, pfiiãemï poloïka nebo funkce nebude pracovat, a to ani po stisknutí tlaãítka ENTER. Návrat parametrû na v chozí tovární hodnoty Stisknete-li tlaãítko NORMAL na dálkovém ovladaãi, mûïete provést návrat parametrû na v chozí tovární hodnoty. âinnost této funkce se v ak rûzní podle toho, které okno menu je právû zobrazeno. JestliÏe je zobrazeno okno menu Hodnota v ech zobrazen ch poloïek bude vrácena na jejich tovární implicitní hodnoty, pfiiãemï sloupcová kála se zobrazí bílou barvou. JestliÏe je zobrazeno okno pro individuální menu pro nastavení Pouze hodnota zobrazené poloïky bude vrácena na tovární implicitní hodnotu, pfiiãemï sloupcová kála se zobrazí bílou barvou. Trojúhelníkové symboly nad a pod pruhem menu indikují implicitní tovární hodnotu. PoloÏky, které nejsou oznaãeny tûmito trojúhelníkov mi symboly není moïno nastavit zpût na jejich implicitní tovární hodnoty. Pozice trojúhelníkov ch symbolû se mohou rûznit podle typu vstupního signálu. Indikuje standardní implicitní tovární nastavení Indikuje aktuálnû nastavenou hodnotu 35

36 Nastavení obrazu Stisknûte tlaãítka ( ipky) 5 nebo pro volbu poloïky, a pak stisknûte tlaãítka 2 nebo 3 pro zmûnu nebo nastavení parametru. U poloïek se sloupcovou kálou stisknûte tlaãítko ENTER nebo tlaãítka 2 nebo 3, aby se zobrazilo okno pro nastavení, a pak pouïijte tlaãítko 2 nebo 3 pro provedení nastavení. Pro poloïky bez ipky pro volbu nebo sloupcové kály stisknûte tlaãítko ENTER. Poté se zobrazí okno menu pro tuto poloïku. JestliÏe je na vstupu signál S-VIDEO/VIDEO/AV1 JestliÏe je na vstupu signál YPBPR/PC JestliÏe je na vstupu signál DVI REÎIM OBRAZU (PICTURE) Viz stránka 27, kde najdete dal í podrobnosti. CONTRAST (kontrast) Tímto parametrem se nastavuje kontrast obrazu. (V pfiípadû potfieby nastavte jas "BRIGHT" jako první, je tû pfied nastavením kontrastu "CONTRAST"). Obraz je jasn : Tlaãítko 2 Obraz je tmav : Tlaãítko 3 BRIGHT (jas) Tímto parametrem se nastavují tmavé oblasti (ãerné plochy) v obrazu. âerné oblasti jsou pfiíli svûtlé: Tlaãítko 2 Tmavé oblasti jsou pfiíli celistvé: Tlaãítko 3 COLOUR (barva) (pouze S-VIDEO/VIDEO/YPBPR/PC) Barva je pfiíli hluboká: Tlaãítko 2 Barva je pfiíli bledá: Tlaãítko 3 Jsou-li na vstupu signály z poãítaãe PC, je nastavení moïno provádût pouze tehdy, jsou-li na vstupu signály HDTV60/HDTV50. 36

37 TINT (barevn tón) (pouze signály NTSC/NTSC 4.43/YPBPR/PC) Tímto parametrem se nastavuje barevné podání pleti v obrazu. Barevné podání pleti je do zelena: Tlaãítko 2 Barevné podání pleti je do ãervena: Tlaãítko 3 Jsou-li na vstupu signály z poãítaãe PC, je nastavení moïno provádût pouze tehdy, jsou-li na vstupu signály HDTV60/HDTV50. ReÏim "AI" je vypnut, pokud je parametr "LAMP POWER" nastaven na hodnotu "LOW". (Viz stránka 43.) Menu ADVANCE (dal í moïnosti) Parametry obrazu je moïno nastavit podrobnûji. Stisknûte tlaãítko ENTER, aby se zobrazilo menu "ADVANCE". SHARPNESS (ostrost) Pro zmûkãení podrobností obrazu: Tlaãítko 2 Pro zaostfiení podrobností obrazu: Tlaãítko 3 COLOUR TEMP. (BAREVNÁ TEPLOTA) Parametr "GAMMA HIGH/MID/LOW" se pouïívá pro korekci gradace jasného nebo tmavého promítaného obrazu. Parametr "GAMMA HIGH" vût inou nastavujte pro korekci gradace jasného promítaného obrazu. Parametr "GAMMA LOW" vût inou nastavujte pro korekci gradace tmavého promítaného obrazu. Tento parametr slouïí pro nastavení bíl ch oblastí obrazu, pokud se zdá, Ïe jsou zbarveny do modra nebo do ãervena. AI-2 AI Projekãní lampa je ovládána v souladu se vstupními signály, aby byl promítán obraz v nejlep í kvalitû. AI-1 Pro zdroje obrazu s mnoha tmav mi scénami, jako jsou napfiíklad filmy. Pro zdroje obrazu s mnoha svûtl mi scénami, jako jsou bûïné programy. OFF (vypnuto) ReÏim "AI" je vypnut. Parametry "CONTRAST R/G/B" a"bright R/G/B" se pouïívají pro podrobnûj í korekci barevné teploty. Parametr "CONTRAST R/G/B" vût inou nastavujte pro korekci bíl ch oblastí promítaného obrazu. Parametr "BRIGHT R/G/B" vût inou nastavujte pro korekci ãern ch oblastí promítaného obrazu. 37

38 MEMORY SAVE (ULOÎENÍ DO PAMùTI) Stisknûte tlaãítko ENTER, aby se zobrazilo menu "MEMORY SAVE". TV-SYSTÉM (TELEVIZNÍ SYSTÉM) (pouze signál S-VIDEO/VIDEO) Je moïno uloïit parametry, nastavené v menu "PICTURE" (obraz). Stisknûte tlaãítko 5 nebo pro volbu ãísla, do kterého hodláte nastavení uloïit a pak stisknûte tlaãítko ENTER. Poté se zobrazí potvrzující okno. Stisknûte tlaãítko 2 nebo 3 pro volbu moïnosti "OK" a pak stisknûte tlaãítko ENTER. UloÏí se aktuální nastavené parametry obrazu. MÛÏete si uloïit aï 3 nastavení pro kaïdé 2 skupiny níïe popsan ch signálû (je moïno uloïit aï 6 nastavení). Signály S-VIDEO, VIDEO, YPBPR, AV1 a HDTV50/HDTV60 z DVI a PC PC a DVI (kromû signálû HDTV50/HDTV60) MEMORY LOAD (VYVOLÁNÍ Z PAMùTI) Stisknûte tlaãítko ENTER, aby se zobrazilo menu "MEMORY LOAD". (Pokud v menu "MEMORY SAVE" není uloïeno Ïádné nastavení, nebude se menu "MEMORY LOAD" zobrazovat.) Viz stránka 31, kde je uveden postup pfii naãítání uloïen ch parametrû. Tento parametr by mûl b t za normálních okolností nastaven na hodnotu "AUTO". Pokud má signál tak patnou kvalitu, Ïe jej není moïno automaticky rozli it, nastavte TV systém na poïadovan systém ruãnû. Pokud je nastavena hodnota "AUTO", bude projektor automaticky rozli ovat mezi signály barevn ch systémû NTSC/NTSC 4.43/PAL/PAL60/ PAL-M/PAL-N/SECAM. REÎIM SIGNÁLU (pouze PC/YPBPR/DVI) Tento parametr zobrazuje typ signálu, kter je právû promítán. Viz tabulka na stránce 54, kde jsou uvedeny podrobnosti o jednotliv ch typech signálû. 38

39 Promítání obrazu, kompatibilního se srgb Signál srgb pfiedstavuje mezinárodní normu pro reprodukci barev (IEC ), ustanovenou komisí International Electrotechnical Commission (IEC). Budete-li chtít, aby se barvy obrázkû, kompatibilních se srgb, reprodukovaly s vûrnûj ím podáním, proveìte následující nastavení. Stisknûte tlaãítko 5 nebo a zvolte poloïku "PICTURE MODE" a pak stisknûte tlaãítko 2 nebo 3 a zvolte poloïku "NATURAL". tisknûte tlaãítko NORMAL na dálkovém ovladaãi. Stisknûte tlaãítko 5 nebo pro volbu poloïky "LAMP POWER" v menu "OPTION" a pak stisknûte tlaãítko 2 nebo 3 pro volbu poloïky "HIGH". 39

40 Nastavení polohy obrazu Pokud vstupní signál pfiichází z poãítaãe PC, zvolte nejprve poloïku "AUTO SETUP" a pak stisknûte tlaãítko ENTER, aby se inicializovalo automatické nastavení polohy. Pokud po provedení funkce "AUTO SETUP" nebylo dosaïeno optimálního nastavení, proveìte následující postup. Stisknûte tlaãítka 5 nebo pro volbu poloïky, a pak stisknûte tlaãítka 2 nebo 3 pro zmûnu nebo nastavení parametru. U poloïek se sloupcovou kálou stisknûte tlaãítko ENTER nebo tlaãítka 2 nebo 3, aby se zobrazilo okno pro nastavení, a pak pouïijte tlaãítko 2 nebo 3 pro provedení nastavení. JestliÏe je na vstupu signál S-VIDEO/VIDEO/AV1/DVI. PoloÏku "ASPECT" (pomûr stran obrazu) je moïno nastavovat pouze ve chvíli, kdy je na vstupu signál DVI. JestliÏe je na vstupu signál YPBPR. Horizontální poloha (H-POSITION) (pouze signály S-VIDEO/VIDEO / YPBPR / PC/AV1) Pro posunutí obrazu smûrem vlevo: Tlaãítko 2 Pro posunutí obrazu smûrem vpravo: Tlaãítko 3 Vertikální poloha (V-POSITION) (pouze signály S-VIDEO/VIDEO/ YPBPR /PC/AV1) Pro posunutí obrazu smûrem dolû: Tlaãítko 2 Pro posunutí obrazu smûrem nahoru: Tlaãítko 3 DOT CLOCK (HODINY SYNCHRONIZACE) (pouze signál PC) Pfii promítání vzorû, jako je níïe uveden pfiíklad, mûïe docházet k pravidelnému vzorovanému ru ení ( umu). Pokud taková situace nastane, stisknûte tlaãítko 2 nebo 3 pro nastavení, aby se tento um minimalizoval. JestliÏe je na vstupu signál z poãítaãe PC CLOCK PHASE (FÁZE HODIN) (pouze signál PC/YPBPR) Pfied provedením tohoto nastavení nejprve nastavte parametr "DOT CLOCK" (hodiny synchronizace). Stisknûte tlaãítko 2 nebo 3 pro nastavení, aby byla hladina umu co nejménû patrná. 40 Pokud jsou na vstupu signály o frekvenci 100 MHz nebo vy í, není moïno toto ru ení ani po nastavení funkcí "DOT CLOCK" a "CLOCK PHASE" zcela odstranit.

41 Jsou-li na vstupu signály YPBPR, je parametr "CLOCK PHASE" moïno nastavovat pouze ve chvíli, kdy je na vstupu signál HDTV60/HDTV50/750p. ASPECT (pomûr stran obrazu) Viz stránka 28. Doãasné vypnutí obrazu a zvuku (funkce SHUTTER) AUTO SETUP (AUTOMATICKÉ NASTAVENÍ) (pouze signál PC) Parametry "H-POSITION" (horizontální poloha obrazu), "V-POSITION" (vertikální poloha obrazu), "DOT CLOCK" (hodiny synchronizace) a "CLOCK PHASE" (fáze hodin) jsou nastavovány automaticky podle vstupního signálu. Pokud je parametr "ASPECT" nastaven na hodnotu "SCROLL" (viz stránka 28), není moïno provést funkci "AUTO SETUP". Funkci "SHUTTER" je moïno pouïívat pro doãasné vypnutí obrazu a zvuku z projektoru, jestliïe nebudete projektor krátkou chvíli pouïívat. V reïimu "SHUTTER" bude mít projektor niï í spotfiebu energie, oproti reïimu normálního promítání. Zvolte poloïku "SHUTTER" v oknû hlavního menu (MAIN MENU) a pak stisknûte tlaãítko ENTER. Pro návrat do reïimu normálního promítání stisknûte jakékoli tlaãítko na projektoru nebo na dálkovém ovladaãi (kromû tlaãítka LIGHT). Zmûna jazyka menu Zvolte poloïku "LANGUAGE" v oknû hlavního menu (MAIN MENU) a pak stisknûte tlaãítko ENTER. Stisknûte tlaãítko 5 nebo pro volbu jazyka a pak stisknûte tlaãítko ENTER. Indikuje jazyk, kter je aktuálnû nastaven 41

42 Nastavení parametrû Stisknûte tlaãítka 5 nebo pro volbu poloïky, a pak stisknûte tlaãítka 2 nebo 3 pro zmûnu nastavení parametru. PC PRIORITY (PC PRIORITA) (pouze signál PC) OSD (zobrazení pouïívaného signálu) NORMAL Data z poãítaãe PC jsou zobrazována na projekãní plo e s pomûrem stran 4:3. WIDE ( irokoúhl ) Data z poãítaãe PC jsou zobrazována na projekãní plo e s pomûrem stran 16:9. BACK COLOUR (BARVA POZADÍ) ON (zapnuto) OFF (vypnuto) Pfii zmûnû signálu se v pravém horním rohu projekãní plochy zobrazí název signálu. Tento parametr pouïijte tehdy, nechcete-li, aby se zobrazoval název signálu. Odstranûní umu (NR) (pouze signály YPBPR/AV1) Pokud dojde k v skytu umu v dûsledku patného vstupního signálu, nastavte parametr "NR" na hodnotu "ON" (zapnuto). Pro vypnutí funkce "NR" nastavte hodnotu "OFF". 42 Tento parametr nastavuje barvu, která bude promítána na projekãní plochu ve chvílích, kdy není na vstupu projektoru Ïádn signál. WSS (pouze signály S-VIDEO/VIDEO/AV1) ON (zapnuto) Pokud je detekován signál WSS s irokoúhl m pomûrem stran, pomûr stran je zvolen automaticky. Pokud je zapnuto zafiízení, které je pfiipojeno k vstupu AV1, pfiepne se vstup automaticky a poloïka ASPECT (pomûr stran obrazu) se nastaví rovnûï automaticky. OFF (vypnuto) Signál WSS není detekován. Pokud je signál na vstupu AV1, neprovede se nastavení volby vstupu a pomûru stran obrazu ("ASPECT") automaticky.
