Tlakově nezávislý regulační ventil s integrovaným automatickým regulátorem průtoku AB-QM DN

Transkript

1 Datový list Tlakově nezávislý regulační ventil s integrovaným automatickým regulátorem průtoku AB-QM DN AB-QM ventil, vybavený servopohonem, představuje regulační ventil s plnou autoritou a automatický seřizovací (vyvažovací) ventil omezovač průtoku. Typická použití: Regulace teploty a automatické vyvažování koncových jednotek (vzduchotechnická zařízení, akumulátory tepla/chladu, apod.) Popis Výhody: AB-QM zajišťuje nejnižší celkové náklady, které jsou popsány v následujících bodech. Přesné, takově nezávislé, seřízení (vyvážení) průtoku zajišťující v koncových jednotkách projektovaný průtok a teplotní spád i při částečném zatížení. AB-QM je schopen regulovat teplotu i při částečném zatížení jednotky s rovnocenou stabilitou v celém rozsahu použití. Změny tlakových poměrů jsou korigovány regulátorem tlakového rozdílu. To znamená méně negativních vlivů na regulační proces a současně minimalizaci zásahů servopohonu. AB-QM nabízí plnou flexibilitu přesného nastavení projektované hodnoty průtoku nejenom při úvodním zprovoznění, ale i při běžném provozu soustavy. K nastavení průtoku není třeba žádné měření tlaků a přepočítávacích tabulek. Vlastnosti AB-QM umožňují plnou kontrolu nad soustavou v reálných podmínkách. Speciální konstrukce membrány a regulační kuželky minimalizuje riziko zablokování ventilu. Trvale správný průtok je základním předpokladem pro spokojeného zákazníka bez reklamací. Přesné seřízení průtoku bez ohledu na provozní zatížení soustavy zamezí vyšší spotřebě energie, která je obvyklá u soustav s proměnným průtokem realizovaných statickou seřizovací metodou. Jelikož AB-QM ventil plní dvě funkce - seřizovací a regulační - instalační náklady jsou poloviční. Měřící vsuvky umožňují optimalizovat energetickou spotřebu čerpadel. Zařízení typu Plug and Play a to dokonce tehdy, když ještě není dokončena kompletní instalace. Například, když je nějaké podlaží jižprovozováno a montáž pokračuje do dalších podlaží, tak provozovaná podlaží osazená ventily AB-QM jsou již plně funkční a vyvážená. Zjednodušeně: Omezení průtoku je dosahováno nastavením ventilu na požadovaný průtok ve stylu Nastav a zapomeň! Průtok je jediný parametr potřebný pro návrh ventilu což znamená jednoduchou a rychlou volbu vhodného ventilu. Nastavení maximálního průtoku na ventilu AB-QM odpovídá maximálním doporučeným hodnotám průtoku a rychlosti v potrubí dle mezinárodních standardů. Změna lineární charakteristiky ventilu na rovnoprocentní volbou nastavení elektrického pohonu. Žádné výpočty autority ventilu. Přínosem je skutečnost, že lze ventily zprovoznit a nastavit bez speciálního nářadí, měřících přístrojů a vyškolených specialistů. Snadné řešení problémů v soustavě. Kompaktní konstrukce umožňuje montáž ventilů i do stísněných prostorů, např. ve fan-coilech. 1

2 Aplikace - systémy s proměnným průtokem Vzduchotechnická jednotka (VZT) / fan-coil (FCU) AB-QM v kombinaci s příslušným elektrickým pohonem lze použít jako regulační ventil s plnou autoritou pro přesnou a stabilní regulaci vzduchotechnických jednotek a současně jako automatický omezovač průtoku jednotkou. Ventil AB-QM zajistí požadovaný průtok v každé vzduchotechnické jednotce a významně zjednodušuje hydraulické seřízení soustavy. Regulační ventil AB-QM má stále 100%-ní autoritu díky integrovanému regulátoru tlakového rozdílu a proto i při částečném zatížení (výkonu) soustavy nedochází k nepříznivému ovlivnění regulace teploty jako je tomu u klasického regulačního ventilu. Použitím AB-QM je celá soustava rozdělena do nezávislých regulovaných okruhů, které se navzájem neovlivnňují. Nastavení průtoku je velmi snadné, stačí nastavit hodnotu požadovaného průtoku jednotkou přímo na AB-QM bez žádných speciálních měřících a vyvažovacích metod. To znamená velkou úsporu pracovního času. Kombinace několika funkcí v jednom ventilu znamená méně ventilů a tím méně práce při jejich instalaci. Pro regulaci teploty lze AB-QM dle potřeby vybavit různými typy elektrických pohonů s ovládáním ON/OFF; 3 bodovým; modulačním 0-10V. V soustavách s chladícími stropy nebo trámy je možné použít ventil AB-QM pro seřízení požadovaného průtoku a současně pro regulaci teploty. Chladící strop Použitím ventilů AB-QM snížíte celkové náklady: - Žádné výpočty, ale snadný výběr. - Nižší investice, protože je potřeba pouze jeden ventil, který spojuje funkce vyvážení a regulace. - Rychlá montáž, neboť instalace jednoho ventilu je kratší než instalace dvou ventilů. - Rychlé uvedení do provozu díky snadnému a rychlému nastavení. 2

3 Aplikace - soustavy s konstantním průtokem V jednotrubkové topné soustavě může být AB-QM ventil instalován jako automatický regulátor průtoku na každé stoupačce. AB-QM ventil omezuje průtok na hodnotu nastavenou na ventilu a tím se tak automaticky udržuje seřízení celé soustavy. Existuje velmi mnoho aplikací kde lze ventil AB-QM použít. V principu pokaždé, když je požadováno automatické seřízení průtoku nebo regulační ventil řízený el. pohonem s plnou autoritou, lze použít ventil AB-QM. Například v soustavách s vzduchotechnickými jednotkami, chladícími trámy, stropy apod. Poznámka: Další příklad použití vám poskytne místní dodavatel společnost Danfoss. 3

4 Regulace Ventil AB-QM má lineární charakteristiku regulace. Ventil AB-QM je tlakově nezávislý, což znamená, že charakteristika regulace není závislá na dostupném tlaku a není ovlivněna nízkou autoritou. Omezení průtoku ventilu AB-QM se dosahuje omezením zdvihu a servopohony Danfoss kalibrují zdvih ventilů. To znamená, že ventil AB-QM si udržuje svou lineární charakteristiku bez ohledu na nastavení nebo diferenční tlak. Díky předvídatelné charakteristice lze u ventilu AB-QM použít servopohony pro změnu reakce z lineární na logaritmickou (rovnoprocentní). Proto je ventil AB-QM vhodný pro všechny aplikace, včetně vzduchotechnických jednotek, kde je zapotřebí rovnoprocentní charakteristika k zajištění stabilního řízeného okruhu. Servopohony lze přepínat z lineárního na logaritmický režim přepnutím přepínače na servopohonu. 100 % Pro jakékoli uvedené 100 % nastavení Lineární (LIN) nastavení zůstane konstantní při libovolném tlaku Logaritmické (LOG) nastavení zůstane konstantní při libovolném tlaku V Objednávání Závitová verze AB-QM Obrázek DN Q max. (l/h) Vnější závit (ISO 228/1) Objednací číslo AB-QM Vnější závit (ISO 228/1) Objednací číslo 10 LF Z Z0251 G ½ G ½ Z Z LF Z Z0252 G ¾ G ¾ Z Z G 1 003Z0213 G 1 003Z G 1 ¼ 003Z0214 G 1 ¼ 003Z G 1 ½ 003Z0215 G 1 ½ 003Z G 2 003Z0700 Ventil AB-QM (DN 10 32) nemůže být upraven na G 2 ½ 003Z0710 variantu s měřícími koncovkami Přírubová verze AB-QM s měřícími koncovkami Obrázek DN Q max. (l/h) Vnější závit Objednací číslo Z Z0702 PN Z Z Z Z Z0707 PN 16 1) Z0708 1) Bližší informace najdete v datovém listu AB-QM Sada (jeden MSV-M a AB-QM bez měřících koncovek) Obrázek * Včetně MSV-M DN15 s vnějším závitem G 3 4A DN Q max. (l/h) Vnější závit (ISO 228/1) Objednací číslo G ½ A 003Z0241* G ¾ A 003Z G 1 A 003Z G 1 ¼ A 003Z G 1 ½ A 003Z0245 4

5 Objednávání (pokračování) Příslušenství a náhradní díly Typ Závitové šroubení (1 kus) Přivařovací koncovky (1 kus) Sada koncovek propájení (2 ks matek, 2 ks těsnění, 2 ks pájecích vložek) Blokovací kroužek K potrubí Uzavírací a ochranný prvek (maximální uzavírací tlak 16 bar) Uzavírací prvek plast (maximální uzavírací tlak 1 bar) Rukojeť pro použití AB-QM bez pohonu (podrobnosti viz návod k obsluze) Poznámky K ventilu Objednací číslo R 3/8 DN Z0231 R 1/2 DN Z0232 R 3/4 DN Z0233 R 1 DN Z0234 R 1 1/4 DN Z0235 R 11/2 DN Z0279 R 2 DN Z0278 DN Z0226 DN Z0227 Přivařeno DN Z0228 DN Z0229 DN Z0270 DN Z x1 mm DN Z x1 mm DN Z7017 DN DN DN Z Z Z Z Z0696 uzavírací bod (rozměry) pro DN ±0.3 Kombinace ventilu AB-QM s typickými elektrickými servopohony (AB-QM DN ) Typ ventilu Zdvih (mm) AMV 110 NL TWA-Z 2) AMI 140 ABNM-Z AME 110 NL 3) Doporučená objednací kódová čísla (více informací viz technické a datové listy servopohonů) 082F1226 NC, 230 V 082H8048 AMI V, 12 s/mm, 2-Dvoubodové řízení 082F1094 Termoelektrický pohon 24 V (0-0 V) 082F1072 Adaptér pro AB-QM (M30 1.5) 082H8056 AMV 110 NL 24 V, 24 s/mm, 3-Tříbodové řízení 082H8057 AME 110 NL 24 V, 24 s/mm, 0-10 V AME 15 QM 082H3075 AME 15 QM 24 V, 11 s/mm, 0-10 V DN ü ü ü ü - DN 25, ü 1) ü ü 4) ü - DN 40, ü DN ü 1) až 60 % hodnotyq max 2) Mějte na zřeteli, že s ventilem AB-QMlze použít pouze tento typ TWA servopohonu 3) Minimální doporučené nastavení AB-QM je 20 % 4) až 80 % hodnoty Q max Poznámka: Informace o všech dostupných servopohonech ventilu AB-QM vám poskytne místní dodavatel společnost Danfoss. Kombinace ventilu AB-QM s typickými elektrickými servopohony (AB-QM DN ) Typ ventilu Zdvih (mm) AME 55 QM AME 85 QM Doporučená objednací kódová čísla (více informací viz technické a datové listy servopohonů) 082H V, 8 s/mm, 0-10 V DN ü DN ü 082G V, 8 s/mm, 0-10 V DN ü DN ü Provozní diferenční tlak pro všechny ventily AB-QM je 4 bar. Uzavírací difenční tlak pro všechny pohony je maximálně 6 bar. Poznámka: Informace o všech dostupných servopohonech ventilu AB-QM vám poskytne místní dodavatel společnost Danfoss. 5

6 Technické údaje AB-QM (Verze ventilu se závity) Jmenovitý průměr Rozsah průtoku Q min (20 %) 3) DN 10 Níz.Průtok Níz.Průtok Q min (40 %) 3) l/h Q max (100 %) Diferenční tlak 1) kpa Jmenovitý rozsah PN 16 Regulační rozsah Charakteristika regulačního ventilu Ve shodě s normou IEC 534 jde regulační rozsah do nekonečna, kdy charakteristika cv je lineární. Lineární, lze převést servopohonem na rovnoprocentní. Netěsnost podle IEC 534 Žádná viditelná netěsnost (při 100 N) Uzavírací funkce Podle normy ISO 5208 třída A žádná viditelná netěsnost Maximálně 0,05 % z k v při 500N Voda a směs vody pro uzavřené otopné a chladicí systémy podle zařízení typu I pro DIN EN Průtočné médium Při použití v zařízení typu I pro DIN EN jsou podniknuta příslušná ochranná opatření. Jsou dodrženy požadavky VDI 2035, části 1 a 2 Teplota média C Zdvih mm Připojení Materiály ve styku s vodou vnější závit (ISO 228/1) G ½ G ½ G ¾ G ¾ G 1 G 1¼ G 1½ G 2 G 2½ servopohon M Standard Danfoss Tělo ventilu Mosaz (CuZn40Pb2 - CW 617N) Membrány a o-kroužky EPDM Pružiny Číslo , Číslo Šedá litina EN-GJL-250(GG25) Kužel (Pc) Číslo CuZn40Pb3 - CW 614N, Číslo Sedlo (Pc) EPDM Číslo Kužel (Cv) CuZn40Pb3 - CW 614N Sedlo (Cv) CuZn40Pb2 - CW 617N Číslo Screw Ploché těsnění Těsnící materiál (pouze pro ventily s měřicími koncovkami) Materiály mimo styk s vodou Nerezová ocel (A2) NBR Dimetakrylát ester Plastové součásti POM - Zapuštěné a vnější šrouby CuZn39Pb3 - CW 614N; W.Nr ; W.Nr ) Δp = (P1 P3) min~max 2) V souladu s možnostmi použití speciálně v soustavách netěsných vůči pronikání kyslíku je potřeba zohlednit instrukce podané výrobcem chladící látky ve vztahu k použitým materiálům 3) Možné je omezení průtoku pod hodnotou Q min. Bez ohledu na omezení průtoku může ventil regulovat až do 0 % nastavení. Pc - část regulátoru tlaku Cv - část regulačního ventilu 6

7 Technické údaje (pokračování) 1) Δp = (P1 P3) min~max 2) Možné je omezení průtoku pod hodnotou Q min. Bez ohledu na omezení průtoku může ventil regulovat až do 0 % nastavení. 3) V souladu s možnostmi použití speciálně v soustavách netěsných vůči pronikání kyslíku je potřeba zohlednit instrukce podané výrobcem chladící látky ve vztahu k použitým materiálům Pc - část regulátoru tlaku Cv - část regulačního ventilu AB-QM (Verze ventilu s přírubou) Jmenovitý průměr DN Rozsah Q min (40 %) 2) l/h průtoku Q max (100 %) Diferenční tlak 1) kpa Jmenovitý rozsah PN 16 Regulační rozsah Ve shodě s normou IEC 534 jde regulační rozsah do nekonečna, kdy charakteristika cv je lineární Regulační charakteristika ventilu Lineární, lze převést servopohonem na rovnoprocentní Netěsnost podle IEC 534 Maximálně 0,05 % z k v při 500 N Uzavírací funkce Podle normy ISO 5208 třída A žádná viditelná netěsnost Voda a směs vody pro uzavřené otopné a chladicí systémy podle zařízení typu I pro DIN EN Průtočné médium Při použití v zařízení typu I pro DIN EN jsou podniknuta příslušná ochranná opatření. Jsou dodrženy požadavky VDI 2035, části 1 a 2 Teplota média C Zdvih mm Připojení příruba PN 16 servopohon Standard Danfoss Materiály ve styku s vodou Tělo ventilu Šedá litina EN-GJL-250(GG25) Membrány/Vlnovec EPDM O-kroužky EPDM Pružiny Číslo , Číslo Kužel (Pc) CuZn40Pb3 - CW 614N, W.Nr Sedlo (Pc) Číslo Kužel (Cv) CuZn40Pb3 - CW 614N Sedlo (Cv) Číslo Šroub Nerezová ocel (A2) Ploché těsnění NBR Jmenovitý průměr DN Rozsah Q min (40 %) 2) l/h průtoku Q max (100 %) Diferenční tlak 1) kpa Jmenovitý rozsah PN 16 Regulační rozsah Ve shodě s normou IEC 534 jde regulační rozsah do nekonečna, kdy charakteristika cv je lineární Regulační charakteristika ventilu Lineární, lze převést servopohonem na rovnoprocentní Netěsnost podle IEC 534 Maximálně 0,01 % z k v při 650 N Maximálně 0,01 % z k v při 1000 N Voda a směs vody pro uzavřené otopné a chladicí systémy podle zařízení typu I pro DIN EN Průtočné médium Při použití v zařízení typu I pro DIN EN jsou podniknuta příslušná ochranná opatření. Jsou dodrženy požadavky VDI 2035, části 1 a 2 Teplota média C Zdvih mm Připojení příruba PN 16 servopohon Standard Danfoss Materiály ve styku s vodou Tělo ventilu Šedá litina EN-GJL-250(GG25) Membrány/Vlnovec Číslo EPDM O-kroužky EPDM Pružiny Číslo Číslo Kužel (Pc) Číslo NC Číslo Sedlo (Pc) Číslo Kužel (Cv) Číslo NC Číslo Sedlo (Cv) Číslo Šroub Číslo Ploché těsnění Grafitové těsnění Bez obsahu azbestu 7

8 Datový list Tlakově nezávislý regulační ventil s integrovaným automatickým regulátorem průtoku AB-QM, DN Konstrukce Vřeteno Ucpávka Plastový kroužek Kuželka regulačního ventilu Membrána Hlavní pružina Dutinová kuželka (regulátor tlaku) 8 Vulkanizované sedlo (regulátor tlaku) 1 Blue Red 4 6 P2-P3 Pump optimization Q=const. Q=const. 7 8 Q P2-P3 P1 P3 P2 P2-P3 P1-P3 AB-QM DN Funkce: Ventil AB-QM 16kP a se skládá ze dvou částí: 1. Regulátor tlakového rozdílu (20kPa) 2. Regulační ventil 8 1. Regulátor tlakového rozdílu P1-P3 DPC Regulátor tlakového rozdílu udržuje na regulačním ventilu konstantní tlakový rozdíl. Tlakový rozdíl (p2-p3) na membráně je vyrovnáván silou pružiny. Kdykoliv se na regulačním ventilu změní tlakový rozdíl (v závislosti na změnách v soustavě nebo na pohybu regulačního ventilu), tak se dutinová kuželka přemístí novou rovnováhu a drží tlakový rozdíl na konstantní úrovni. 400kPa Δp = (P1-P3) ΔpCv = (P2-P3) 2. Regulační ventil Cv Regulační ventil má lineární charakteristiku. Funkce nastavení omezení zdvihu umožňuje upravit Kv hodnotu regulačního ventilu. Procenta (%) nastavená na stupnici vyjadřují procenta jmenovitého průtoku, jehož 100% hodnota je vyznačena na ventilu. Změnu omezení zdvihu lze provést nadzvednutím blokovacího mechanizmu na horní části ventilu a otočením horní části ventilu do požadované polohy, zobrazení polohy je na stupnici uváděno v %. Blokovací mechanizmus automaticky brání nežádoucím změnám zvoleného nastavení.

9 Konstrukce (pokračování) 1. Uzavírací šroub 2. Hlavní pružina 3. Membrána 4. Kuželka regulačního ventilu 5. Sedlo 6. Tělo ventilu 7. Kužel regulačního ventilu 8. Pojistný šroub 9. Stupnice 10. Ucpávka 11. Vřeteno AB-QM DN AB-QM DN 40, Tělo ventilu 2. Sedlo ventilu 3. Kuželka regulátoru tlakového rozdílu 4. Kuželka regulačního ventilu 5. Odlitek regulátoru 6. Tvarovaná membrána 7. Seřizovací šroub 8. Vlnovec pro odpuštění tlaku na kuželce regulátoru tlakového rozdílu P1 P3 P1 P3 AB-QM DN 125 AB-QM DN 150 9

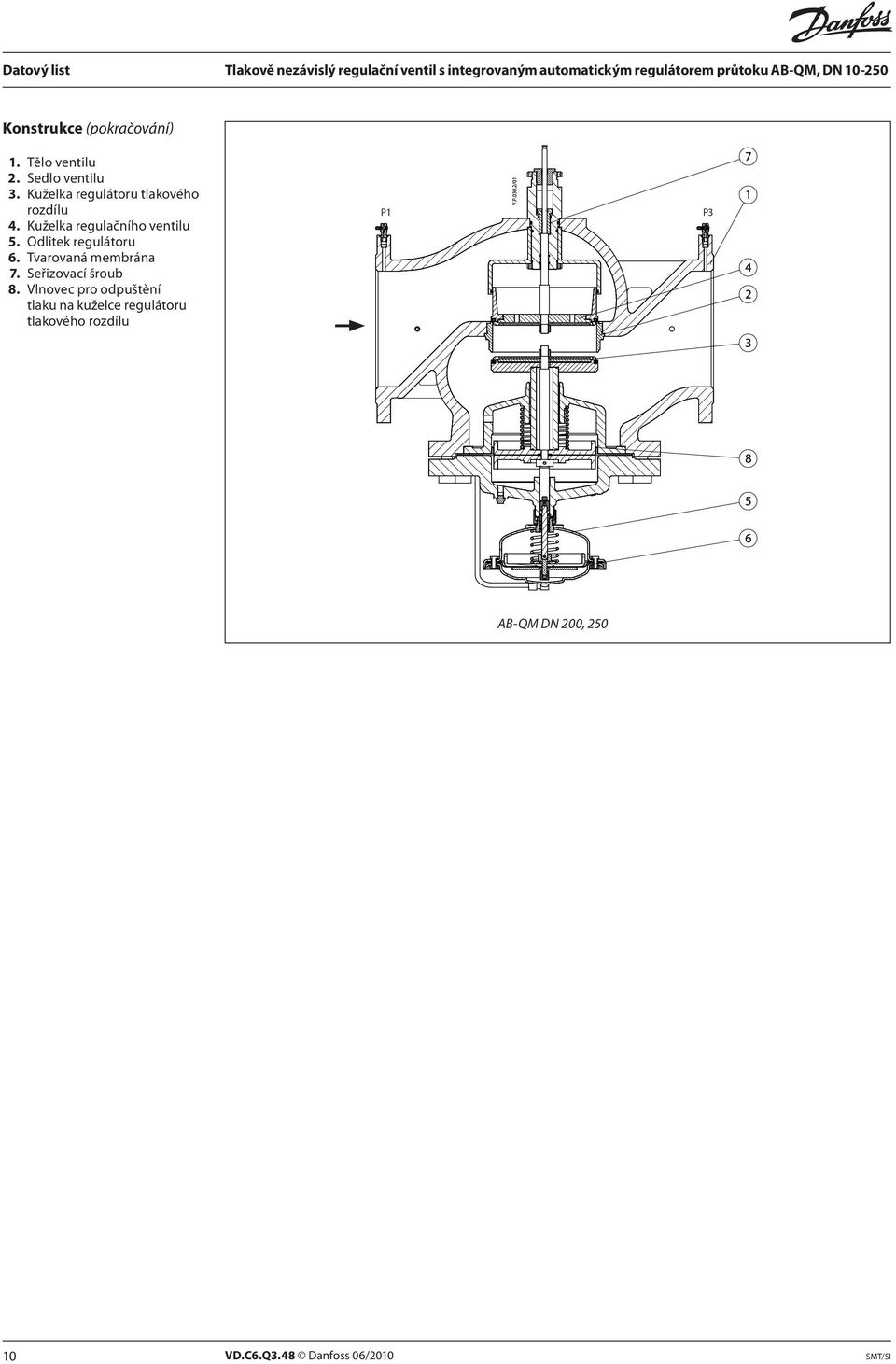

10 Konstrukce (pokračování) 1. Tělo ventilu 2. Sedlo ventilu 3. Kuželka regulátoru tlakového rozdílu 4. Kuželka regulačního ventilu 5. Odlitek regulátoru 6. Tvarovaná membrána 7. Seřizovací šroub 8. Vlnovec pro odpuštění tlaku na kuželce regulátoru tlakového rozdílu P1 P3 AB-QM DN 200,

11 Dimenzování Vnější závit Přírubové připojení Průtok 11

12 Dimenzování (pokračování) Příklad 1: Systém s proměnlivým průtokem Zadání: Chladicí jednotka má výkon: W Teplota průtoku v systému: 6 C Teplota zpětného toku v systému: 12 C Požadováno Regulační a seřizovací ventily: Ventil AB-QM se servopohonem řízeným regulátorem. Výběr ventilu: AB-QM DN 10 mm, Q max = 275 l/h nastavení na 143/275 = 0.52 = 52 % z maxima otevření. Servopohon: AMV 110NL - 24 V Poznámka: Požadovaný minimální tlakový rozdíl na ventilu AB-QM DN10 je 16 kpa. Řešení: Průtok v systému: Q (l/h) Q = / ( 12 6 ) = 143 l/h Příklad 2: Systém s konstantním průtokem Zadání: Chladicí jednotka má výkon: 4000 W Teplota na přívodu: 6 C Vratná teplota: 12 C Požadováno automatický omezovač průtoku: Ventil AB-QM a nastavení Řešení: Průtok v systému: Q (l/h) Q = / ( 12 6 ) = 573 l/h Výběr ventilu: AB-QM DN 20 mm s Q max = 900 l/h nastavení na 573/900 = 0,64 = 64 % maximálního otevření Poznámky: požadovaný minimální tlakový rozdíl ventilu AB-QM DN 20: 16 kpa Příklad 3: Dimenzování AB-QM podle dimenze potrubí Zadání: Průtok systémem 1,4 m 3 /h (1 400 l/h = 0,38 l/s), rozměr potrubí DN 25 mm Požadováno automatický omezovač průtoku: Ventil AB-QM a nastavení Řešení: V tomto případě můžeme vybrat ventil AB-QM DN 25 mm s průtokem Q max = l/h Přijatelné podmínky a rozměry jsou do rychlosti proudění 1.0 m/s. Nastavení ventilu AB-QM DN 25 mm 1 400/1 700 = 0,82 = 82 % maximálního otevření Poznámky: Požadovaný minimální diferenční tlak na ventilu AB-QM DN25: 20 kpa Doporučuje se kontrola maximální rychlosti proudění v trubce. Proto vypočítáme rychlost proudění v trubce pro následující stav: DN 25 mm Di 27,2 mm 12

13 Optimalizace čerpadel / Pomoc při potížích Blue Modrá Cervená Red P2-P3 nastaven Q Q=const. Optimalizace erpadla podle nastaven Pump optimization Q=const. nastaven Q podle nastaven P2-P3 P1 P2 P3 P1-P3 P2-P3 16kP a (20kPa) * Δp min = (P1-P3) min ** Δp cv.min = (P2-P3) min 400kPa P 1 -P3 AB-QM (DN 10-32), osazený měřicími koncovkami, umožňuje napříč regulačním ventilem měřit tlakový rozdíl (p2-p3), zatímco u AB-QM (DN ) měření mezi body p1 a p3. Jestliže tento tlakový rozdíl přesahuje určitou hodnotu (rozdílnou podle DN ventilu), znamená to, že je regulátor tlakového rozdílu provozuschopný a bude tak docházet k omezení průtoku. Měřící funkce může být využita pro ověření zda máme dostatečný diferenční tlak a průtok. Měření ventilu AB-QM (DN ) se provádí mezi body p1 až p3. Jestliže diferenční tlak přesáhne určitou hodnotu, znamená to, že je regulátor diferenčního tlaku funkční a bude zajišťovat omezení průtoku. Funkci měření lze využít pro ověření, zda je k dispozici dostatečný diferenční tlak a průtok. Tato funkce může být využita k optimalizaci pracovního bodu čerpadla. Pracovní bod čerpadla může být snížen tak, aby neklesl pod požadované minimum na nejvzdálenějším ventilu (ve smyslu hydrauliky). Optimální pracovní bod je takový, kdy dojde k ustálení závislosti mezi pracovním bodem čerpadla a měřeným tlakovým rozdílem. K ověření tlaků lze použít například měřící přístroj Danfoss PFM 3000 (více informací naleznete v technických poznámkách AB-QM.) nastavení Optimalizace čerpadla * Δp min = (P1 P3) min odpovídá nastavení 13

14 Nastavení DN Projektovaný (výpočtový) průtok lze nastavit snadno bez použití speciálního příslušenství. Změna nastavení (přednastavení): - Sejměte modrou krytku nebo osazený servopohon - Zvedněte šedý plastový kroužek a otočte jej do nové polohy. - Zvedněte šedý plastový kroužek a otočte jej do nové polohy. Nastavovací stupnice ukazuje hodnoty od 100 % průtoku do 0 %. Otáčením nastavovacího kroužku ve směru hodin průtok stoupá, otáčením proti směru klesá. Je-li ventil nastavený na 80 % a více, pak je červený proužek na obvodu nastavovacího kroužku viditelný (značka DN max flow ). Pokud má ventil průměr DN 15, pak je maximální průtok následující: = 450 l/h =100 % nastavení. Chcete-li nastavit průtok 270 l/h, musíte nastavení provést takto: 270/450 = 60%. Společnost Danfoss doporučuje nastavení průtoku od 20 % do 100 %. Tovární nastavení je 100 %. Cervená DN DN

15 Servis DN Pro využití servisní uzavírací funkce je doporučeno instalovat ventil do přívodního potrubí. Ventil je konstruován tak, že lze ucpávku (065F0006) vyměnit za provozu pod tlakem vody. Ventily jsou dodávány s plastovou ochranou krytkou, která současně slouží k uzavření ventilu při maximálním rozdílu tlaků 1bar. Při vyšších diferenčních tlacích je třeba používat příslušenství Uzavírací a ochranný prvek (003Z0230) anebo nastavit hodnotu průtoku na 0 %. DN Pro využití servisní uzavírací funkce není doporučené místo instalace, tj. ventil lze instalovat do přívodního i zpětného potrubí. Ventily jsou vybaveny uzavírací funkcí do rozdílu tlaků 16 barů. Nežádoucím změnám nastavení je zabráněno pomocí blokovacího kroužku (003Z0236), který se vkládá do drážky pod stupnicí. Blokovací kroužek má za úkol zabránit zvednutí šedého plastového kroužku a tím i změnu nastavení. Instalace Ventil AB-QM je jednosměrný, proto pro správnou funkci je nutné ho instalovat tak, aby směr proudu teplonosné látky byl vždy ve směru šipky umístěné na těle ventilu. Pokud tato podmínka není dodržena, ventil nepracuje správně a může být poškozen vodními rázy při vysokých tlakových spádech a nízkých nastaveních. Pro zamezení možného zpětného průtoku soustavou doporučujeme instalovat zpětné klapky, které zamezí možnému vzniku vodních rázů, které by ventil AB-QM a i jiné komponenty soustavy mohly poškodit. 15

16 Text pro výběrové řízení 1. Tlakově nezávislý seřizovací a regulační ventil (PIBCV) by měl být tvořen lineárním řídicím ventilem a integrovaným membránovým regulátorem tlaku. 2. Tlakově nezávislý seřizovací a regulační ventil by měl být k dispozici v rozsahu jmenovitých průměrů DN Ventil lze použít jako automatický omezovač průtoku. 4. Ventil by měl mít mechanismus pro proměnné nastavení průtoku od 100 do 0 % hodnoty maximálního průtoku. 5. Minimální možné nastavení regulačního servopohonu by mělo být 30 l/h. 6. Při minimálním nastavení 30 l/h by měla být možná regulace až do hodnoty 0 % průtoku. 7. Funkce servisního uzavření systému by měla být možná díky mechanismu nastavení. 8. Nastavení by mělo být možné bez nástroje pro jmenovitý průměr do DN 32, nebo se standardním nástrojem pro ventily většího jmenovitého průměru než DN Nastavení, které lze zajistit, by mělo být viditelné z horní strany ventilů jmenovitého průměru DN 32 a z dolní strany ventilů jmenovitého průměru DN Ucpávka řídicího ventilu by měla být měnitelná pod tlakem pro ventily do jmenovitého průměru DN Ventily by měly mít funkci uzavření (pozitivní), oddělenou od mechanismu nastavení, a to pro ventily jmenovitého průměru DN Hodnota úniku (netěsnosti): žádný viditelný únik při silovém působení tepelného servopohonu (90 N) pro ventily do jmenovitého průměru DN 32, pro ventily do jmenovitého průměru DN 100 0,05 % k v při 500 N, pro ventily do jmenovitého průměru DN 125 0,01 % v při 650 N a 0,01 % k v pro ventily do jmenovitého průměru DN 150 při N. Maximální provozní tlak by měl být 400 kpa, uzavírací tlak pro všechny servopohony by měl být 600 kpa. 13. Nadřazenost řízení tlakově nezávislého regulačního ventilu by měla být 1 pro všechna nastavení (charakteristika regulačního ventilu se nemění). 14. Regulační ventil by měl mít signál řízení průtoku jako lineární charakteristiku pro všechna nastavení. Regulační poměr tlakově nezávislého seřizovacího a regulačního ventilu by měl být vyšší než 1:300 (dodavatel ventilu by měl poskytnout výsledky laboratorního testování 1) ). 15. Regulačního ventil by měl mít možnost změnit lineární charakteristiku na charakteristiku shodné procentuální hodnoty při všech nastaveních servopohonem. 16. Minimální počáteční tlakový rozdíl pro omezení průtoku by měl být 16 kpa pro ventily do jmenovitého průměru DN 20, 20 kpa pro ventily do jmenovitého průměru DN 32 a30 kpa pro ventily do jmenovitého průměru DN 150 (dodavatel ventilu by měl poskytnout výsledky laboratorního testování 1) ). Jmenovitý tlak 16 bar (PN20 na vyžádání), maximální testovací tlak 25 bar. 17. Měřicí body pro optimalizaci čerpadla a ověření průtoku by měly být k dispozici pro jmenovité průměry DN Jmenovitý průměr: Připojení: Rozsah nastavení od do: Výrobce: Typ: Objednací číslo: m3/h Danfoss AB-QM 003Z 1) Protože není stanoven žádný standardní postup testování, společnost Danfoss doporučuje nechat provést ověření nezávislou laboratoří a porovnat funkci řízení a omezování průtoku jiného ventilu typu PIBCV na stejném základě. 16

17 Rozměry L 1 L 2 L 2 L 3 H 4 H 2 H 1 b AB-QM DN TWA-Z + AB-QM ABNM + AB-QM AMV (E) 110 NL + AB-QM AMI AB-QM L Typ 1 L 2 L 3 H 1 H 2 H 4 b Hmotnost mm mm mm mm mm mm mm ISO 228/1 kg AB-QM DN G ½ 0.38 AB-QM DN G ¾ 0.48 AB-QM DN G AB-QM DN G 1 ¼ 1.45 AB-QM DN G 1 ½ 2.21 L 2 H 2 b H 1 AB-QM DN 40, DN 50 AME 15 QM + AB-QM Typ L 1 H 1 H 2 b Hmotnost mm mm mm mm ISO 228/1 kg AB-QM DN G AB-QM DN G 2 ½

18 Rozměry (pokračování) H 2 H 1 a AME 15 QM + AB-QM L 1 AB-QM DN Typ L 1 H 1 H 2 a Hmotnost mm mm mm mm (EN ) kg AB-QM DN AB-QM DN AB-QM DN AB-QM DN

19 Rozměry (pokračování) H 2 H 1 a H 2 H 1 a L 1 L 1 AB-QM DN 125 AB-QM DN 150 AME 55 QM + AB-QM DN 125 AME 55 QM + AB-QM DN 150 Typ L 1 H 1 H 2 a Hmotnost mm mm mm mm (EN ) kg AB-QM DN AB-QM DN

20 Rozměry (pokračování) H 2 H 1 a L 1 AB-QM DN 200, 250 AME 85 QM + AB-QM DN 200, 250 Typ L 1 H 1 H 2 a Hmotnost mm mm mm mm (EN ) kg AB-QM DN AB-QM DN VD.C6.Q3.48 Produced by Danfoss A/S 06/2010
