Bricon holubářské závodní hodiny CZ Verze. Speedy. Manuál k programu Speedy CLUB MANUAL BRICON CZ Fax.

Transkript

1 Bricon holubářské závodní hodiny CZ Verze Speedy Manuál k programu Speedy CLUB MANUAL BRICON CZ Fax.

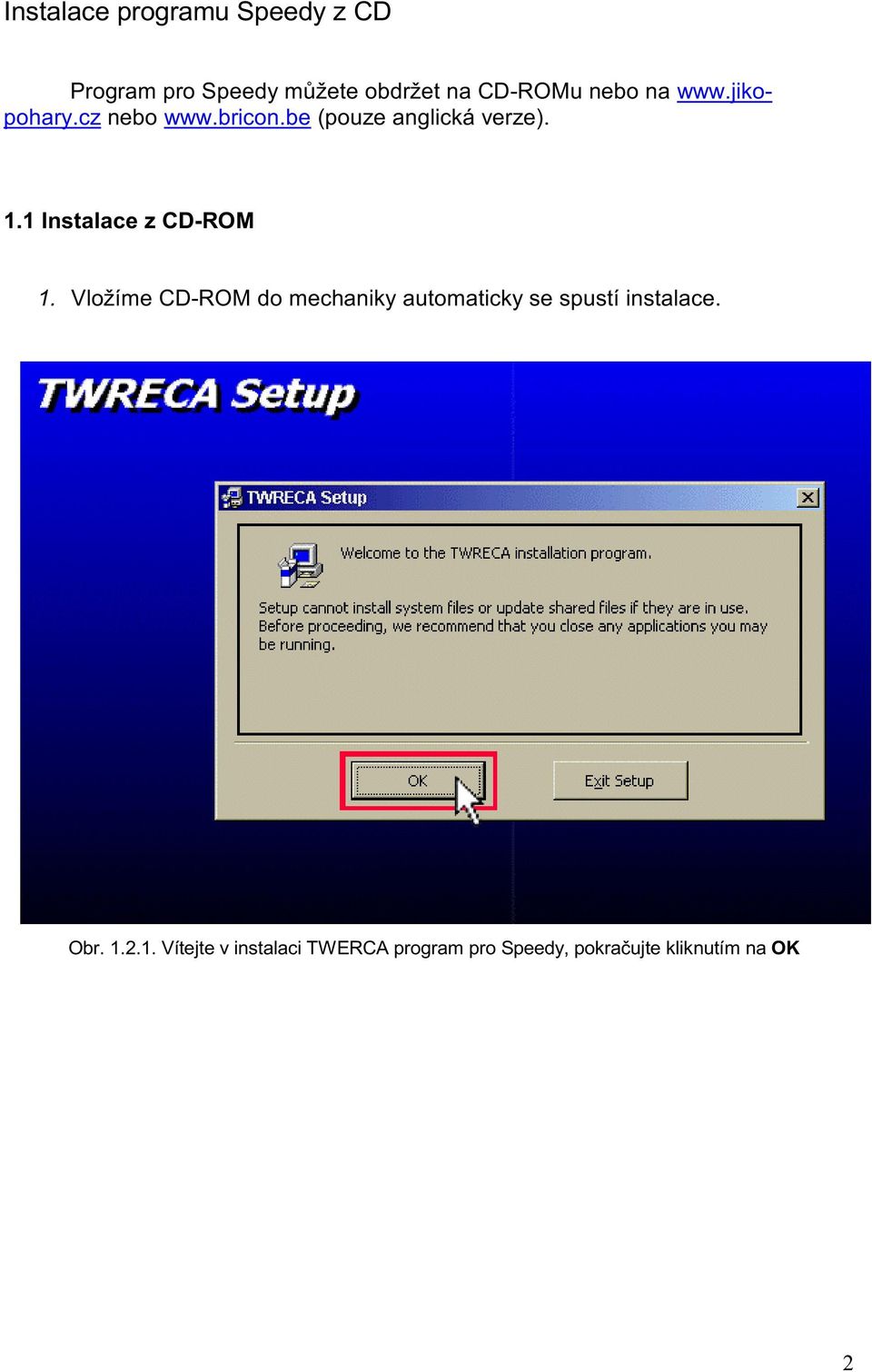

2 Instalace programu Speedy z CD Program pro Speedy můžete obdržet na CD-ROMu nebo na nebo (pouze anglická verze). 1.1 Instalace z CD-ROM 1. Vložíme CD-ROM do mechaniky automaticky se spustí instalace. Obr Vítejte v instalaci TWERCA program pro Speedy, pokračujte kliknutím na OK 2

3 Obr Instalaci spustíte kliknutím na orámovanou ikonu. Change Directory (pro zkušené uživatele) změna umístění programu Exit Setup ukončení instalace. Obr Potvrzení jména instalovaného programu do počítače 3

4 Obr Horní obr. - průběh instalace programu, po dokončení úspěšné instalace ukončíte instalování programu kliknutím na OK - Spodní obr Spuštění programu Speedy Obr Obr Obr Obr Klikněte na dolní lištu Windows Obr z nabídky programů Obr vyberte novou složku, která po nainstalování programu byla přidána právě pod programy Bricon Obr a ve složce Bricon klikněte na ikonu programu Speedy Obr Po spuštění programu programu. se objeví na monitoru úvodní nabídka 4

5 Obr Úvodní nabídka programu Speedy 1.4. Popis tlačítek a jejich funkcí v programu Speedy Ikony v pravé části úvodní nabídky : Tlačítko Chovatel slouží pro editování chovatelů v programu Tlačítko Parovani krouzku slouží pro spojení skutečných čísel kroužků s čísly elektronického kroužku (čipového kroužku). Tlačítko Speedy není přístupné. Tlačítko PC-Soft slouží k úpravě popisných textů u jednotlivých položek tohoto programu. 5

6 Tlačítko Nastaveni slouží k nastavení Klubu a PC komunikaci. Tlačítko Exit slouží k ukončení programu Speedy Tlačítko Nastaveni slouží k nastavení Klubu a PC komunikaci. Před spuštěním programu zkontrolujte propojení nasazovací jednotky s COM Portem Vašeho PC, používané ke komunikaci s Speedy. Program využívá ke komunikaci porty COM1 nebo COM2. COM Settings - pro úspěšnou komunikaci musíte vědět, který port využíváte pro komunikaci a daný port nastavit v nabídce COM 1-4 V případě, že nevíte, který port použít otestujte nejdříve COM1 pak COM2. U starších PC využívajících COM1 pro připojení myši nastavte COM2 (pozor není pravidlo, záleží na individuální konfiguraci PC). Club ID zde vyplňte okno národním číslem klubu s maximálním počtem 6-ti znaků (např. 1234, nebo , nebo CZ0001 nebo obdobné kombinace, ale vždy jen 6 znaků). Club zde vyplňte okno názvem klubu např. Verbroedering Default COM toto nastavení slouží pro nastavení používaného zařízení UNIVES : používaný v zemích, které pracují s Bricon Clubmaster System SPEEDY : pro použití Speedy!!!náš případ!!! LITTLE BRICON : mezinárodní / Evropa (kromě UK) pro BRICON hodiny s nasazovací jednotkou BRICON : další verze BRICON hodin Update -!!! pozor!!! po vyplnění údajů musíte nejprve kliknout na Update, tímto aktualizujete nastavení (pro případnou kontrolu správného nastavení zavřete a znovu otevřete Nastaveni v případě že se změny neuchovali tento postup opakujte!) 6

7 Exit zavře nabídku Nastavení Obr Nabídka nastavení programu Speedy (vzorové nastavení na COM1se Speedy,číslo klubu 2742, jméno klubu Verbroedering) Tlačítko PC-Soft slouží k úpravě popisných textů. Po kliknutí na tlačítko PC-Soft se otevře okno, kde máte možnost předefinovat názvy v programu Speedy. Standardní jazyk je angličtina. V levém sloupci jsou anglické názvy pod názvem Default standardní. V pravém sloupci Other ostatní můžete po kliknutí na danou položku měnit pojmenování nebo si upravit názvy dle vlastního vzoru formulace. V této nabídce můžete kompletně textově upravit celý program dle vlastních pojmenování, označení kroků a funkcí programu. Pokud budete textově upravovat položky vyhněte se znakům jako : nebo " Používejte jen čísla a písmena. Doporučujeme bez diakritiky (program byl testován i na zmíněné nedoporučované znaky a funkčnost nebyla narušena, ale pro bezvadný chod dbejte na naše doporučení. Tahle možnost upravovat textové položky je vázaná na relační databázi obsluhující program a tudíž se řídí určitými pravidly.) Exit po dokončení úprav textu zavřete okno kliknutím na tlačítko Pro aplikaci textových úprav musíte program Speedy ukončit a znova spustit. Pokud nejste s danými úpravami spokojeni můžete celý proces opakovat. 7

8 Obr Nabídka pod PC-Soft po kliknutí na text můžete editovat Tlačítko Chovatel slouží pro editování chovatelů v programu V tomto okně zadáváte nezbytné informace o chovateli. 8

9 Obr Vzorová vyplněná tabulka chovatele Číslo licence musí obsahovat 8 číslic, program při špatném zadání licence hlásí chybu Nesprávná licence. Pokud Vaše licence obsahuje méně než 8 číslic doplňte číslo o 0 před viz. Příklad. Příklad Chybné zadání : 10024, D Správné zadání : , v licenci mohou být jen číslice, znaky budou automaticky brány jako Nesprávná licence ID License Licenční číslo chovatele Name Příjmení a jména chovatele viz. Příklad vyplněné tabulky chovatele Obr Automaticky generované číslo po uložení do databáze programu. Nevyplňuje se! Zbytek položek jsou podrobnější informace o chovateli.!!! Při vyplnění položek o chovateli musíte vše vyplnit velkými písmeny bez diakritiky. Pokud nevyplníte vše velkými písmeny budete mít problémy s párováním kroužků. V případě, že máte problémy při párování kroužků postupujte dle návodu níže!!!. 9

10 Popis tlačítek v dolní části tabulky Obr Spodní lišta tabulky chovatele Šipky slouží pro listování v databázi chovatelů. Směr na šipce značí směr kterým se listuje. Při prohlížení můžete zadané údaje měnit, ale musíte vždy změnu potvrdit Aktualizace jinak se změny neuloží. Mazani slouží pro smazání chovatele. Při použití této funkce smažete vždy jen chovatele, který je zrovna zobrazen v tabulce chovatele. Při použití mazání budete vyzváni pro potvrzení volby. Po kliknutí na tlačítko se objeví okno do kterého můžete zadat jméno hledaného z databáze chovatelů Nove slouží pro zadání nového chovatele do databáze. Po kliknutí na tlačítko se otevře nová tabulka chovatele, kterou můžete vyplnit údaji o novém chovateli. Aktualizace slouží pro uložení nového chovatele nebo změn provedených v tabulce chovatele v databázi chovatelů. Exit uzavře tabulku chovatele Tlačítko Hledáni slouží k rychlému vyhledání chovatele Po stisknutí se objeví okno do kterého můžete zadat buď jen počáteční písmeno jména hledaného chovatele, nebo část jména, případně celé jméno (hledání v databázi chovatelů je pevně určené, jedná se o jmenné hledání, takže jiné hledané údaje než jméno jsou považovány za chybu, případně nebudou nalezena). Obr Okno do kterého při hledání zadáváte jméno chovatele (v našem případě nemáme žádného chovatele s počátečním písmenem S v databázi viz Obr Obr POZOR!!! v databáze je řazená podle jmen uvedených v položce Jmeno, takže při zadání S najde nejbližší jméno začínající tímto písmenem. Pokud se jich v seznamu vyskytuje více, doporučujeme napsat alespoň první dvě písmena čímž hledání urychlíte, jinak po nalezení lze listovat Šipkami (hledání - KONDRYS - K, STRAKA S) 10

11 Párování holubů Tlačítko Parovani krouzku slouží pro spojení skutečných čísel kroužků s čísly elektronického kroužku (čipového kroužku). Po kliknutí na tlačítko Párování kroužků se otevře okno Obr které slouží k párování kroužků a odesílání takto připravených holubů z databáze PC do Speedy. Párování kroužků se Speedy může provádět jeden, dva nebo tři chovatelé. Obr Párování kroužků 11

12 Skupina ikon v menu Párování kroužků je rozdělena do čtyř podkategorií Údaje o chovateli. Jestliže chcete vkládat nové údaje o kroužcích k chovateli, musíte nejprve chovatele vybrat. Vkládat můžete dvojím způsobem. Licence použitím této ikony můžete vložit chovatele podle licence - Obr Jmeno -dle jména Obr Record dle záznam tj. čísla ID první v záznamu (automaticky přidělené databází) při zapsání do kolonky se přiřadí právě jeden chovatel. Váš výběr potvrdíte kliknutím na Vybrat. Více chovatelů. Speedy podporuje až tři chovatele, kteří můžou najednou použít Speedy. Podmínkou je mít propojené antény do hodin Speedy-hodin všech zúčastněných chovatelů. Postup při ukládání údajů do Speedy. Prvního chovatele označte v tomto okně číslicí 1 a proveďte aktualizaci hodin. Potom musíte Parovani krouzku zavřít a otevřít dalšího v pořadí druhého chovatele, překlikneme na číslici 2 (můžeme spárovat kroužky i bez přepnutí na 2 to je důležité, až v případě posílání do hodin Speedy) a spárujeme kroužky, poté aktualizujeme hodiny. Pozor! Kontrolujte zda při více chovatelích dodržujete odstupňované číslování. V případě, že nepřepnete při odesílání druhého chovatele na 2 Speedy-program přehraje Speedy-hodiny na pozici 1 a tudíž údaje prvního chovatele budou přepsány údaji druhého chovatele. Můžete tedy pokračovat tím, že přepneme na 2 a proces aktualizace hodin s prvním chovatelem uložíme pod pozici 2 a třetího chovatele dle předchozího nahrajeme pod pozici 3. Maximum chovatelů = 3. ( s celkovým počtem max. 200 holubů). Všechny nutné nástroje pro párování holubů, aktualizace hodin a čteni ze Speedy-hodin. Zde musíte mít označeno jaký druh hodin používáte. Tato položka je automaticky nastavena z Nastaveni Default COM. Prosím kontrolujte před aktualizací a čtení z hodin-speedy, zda máte vybránu položku Speedy (vyloučíte tak zanesení možné chyby do komunikace mezi Speedy a PC). 12

13 Obr Vybrání uživatele podle - licence Obr Vybrání uživatele podle - jména Obr Vybrání uživatele podle čísla ID 13

14 Vyplnění položek kroužku Obr Okno pro vyplnění čísla kroužku rámeček pro napsání čísla kroužku Zeme zde můžete vložit 3 znaky : pro Českou republiku.cz Rok - zde vyplňte rok, jen poslední dvě číslice např Cislo krouzku číslo kroužku můžete vyplnit až 10 znaky čísla + písmena Barva informativní položka, kde můžete zadat barvu holuba Pohlaví do této položky kliknete čímž změníte pohlaví.e El.krouzek zde se vypisuje kód elektronického čipového kroužku Mazani používá se k mazání údajů z databáze Parovani rod. kr. s El. kr. Klikněte do buňky Mazani X (buňku označíte) a poté klikněte na Aktualizace databaze, X takto označené záznamy budou vymazány Postup při vyplnění údajů pro - Párování rodových kroužků s Elektronickými kroužky. 14

15 Obr Zadávání údajů pro párování rodových kroužků s El. kroužky Postup: 1. v hlavní nabídce zvolíme 2. v hlavním okně Parovani krouzku vybereme chovatele (můžeme třemi způsoby Licence, Jmeno, Record ) 3. chovatel u kterého budeme párovat se nám zobrazí v hlavičce Parovani krouzku Jméno,Adresa,PSČ,Město,Okres (Name, Adress, Zip, City, District) 4. klikneme na tlačítko Aktualizace databaze po kliknutí se na pozici #1 vyplní u Země CZ- a Rok nyní můžeme vyplnit zbývající položky : Cislo krouzku, Barva, Pohlavi Obr Vyplňování položky Cisla krouzku 15

16 Při vyplňování můžete zadat nejvíce 10 znaků. Program poskytuje několik způsobů jak přidávat kroužky. Způsoby párování kroužků: Příklady jak vkládat Cislo krouzku : 1. Příklad: Jak vložit kroužky od do : 1. klikneme na položku Aktualizace databaze 2. klikneme do prvního řádku Cislo krouzku 3. napíšeme číslo kroužku do řádky (náš přáklad a stisknou ENTER) 4. do další buňky v položce Cislo krouzku můžeme vypsat celé číslo, ale když pokračujeme v řadě stačí poslední řád v čísle a ostatní se doplní dle předchozího (náš případ: 6 a potvrdíme ENTER, číslo se zapíše jako ) 5. takto postupujeme až do čísla 9 6. při změně desítek napíšeme 60, tím se dostaneme o řád výše a pak pokračujeme v jednotkách. Příklad: Vložená Skutečně čísla uložená Tab Příklad vkládání čísel po napsání číslovky vždy potvrdit ENTER Obr Zadávání čísel kroužků na řádu jednotek Obr Zadávání čísel kroužků na řádu desítek Obr Zadávání čísel kroužků na řádu jednotek 16

17 2. Příklad: Využití funkce Razeni krouzku při vkládání od do : 1. použití této funkce má určitá pravidla, která se odvíjejí o plnění databáze 2. při vkládání dbejte na to aby číslo kroužku obsahovalo jen číslice a aby byl počet zadaných číslic 10. V našem případě má číslo kroužku jen 7 číslic, proto číslo doplníme do deseti třemi 0 před číslo. Pozor čísla zadáváme bez pomlček! 3. klikneme na položku Aktualizace databaze 4. v pravé části okna jsou kolonky Od a Do zde vypíšeme následující údaje 5. Od a Do viz. Obr. 1.4.x. 6. klikneme na tlačítko Razeni krouzku a tabulka se nám naplní viz. Obr.1.4.x. Obr Zadávání čísel kroužků od do pro funkci Razeni krouzku 17

18 Obr Použití funkce Razeni krouzku, před použitím musíte vyplnit od do viz. Obr Párování elektronických kroužků s Cislo krouzku Obr Spárované rodové kroužky s Elektronickými kroužky 18

19 Postup při párování elektronických kroužků s Cislo krouzku : 1. po napsání všech holubů klikneme na pole El. Krouzek 2. připojíme nasazovací jednotku k PC (propojíme matku s PC) 3. klikneme v programu Speedy na tlačítko Vice krouzku 4. aktuální linka kam se zaznamená el. Kroužek začne blikat žlutá-linka 5. nyní můžete přikládat el.kroužky kolmo do nasazovací jednotky Pokud se Vám nepodaří párovat kroužky tímto způsobem zkontrolujte zda máte v údajích o chovateli všechna velká písmena. Pokud i přesto problémy přetrvávají tak překontrolujte v nastavení zda máte zaškrtnutou Club-antenna a správně nastavený COM Settings (tj. com port). Jestli že, přetrvávají problémy s párováním kroužků můžete použít tento způsob párování : 1. po napsání všech holubů klikneme na pole El. Krouzek 2. připojíme nasazovací jednotku k PC (propojíme matku s PC) 3. připojíme k nasazovací jednotce hodiny SPEEDY 4. zasuneme napájení do nasazovací jednotky - POZOR!!! musíme vidět na displej SPEEDY 5. v okamžiku, kdy se nám na displeji SPEEDY objeví Hledam anteny klikneme v programu Speedy na tlačítko Vice krouzku 6. vzápětí se objeví na monitoru probarvené žluté pole, které čeká na přiložení elektronického kroužku do nasazovací jednotky viz. Obr (v případě že se takto nestane, odpojíme nasazovací jednotku od napájení a proces opakujeme) 7. odpojíme SPEEDY (SPEEDY můžeme odpojit během vkládání kroužků do nasazovací jednotky, slouží jen pro přihlášení nasazovací jednotky na COM port vašeho PC) v případě, že po odpojení SPEEDY spojení mezi nasazovací jednotkou selže, ponechte SPEEDY připojené (odpojte až po spárování kroužků) 8. v případě hlášení Nasazovaci antena neni zapojena připojení opakujte Po spárování posledního kroužku klikněte na Aktualizace databaze Po aktualizaci databáze máte program Speedy připraven pro odeslání dat do hodin SPEEDY 19

20 Obr Program připraven pro párování kroužků, vložte do nasazovací jednotky elektronický kroužek, číslo elektronického kroužku bude uloženo do žlutě probarvené buňky v položce El. Krouzek Možné problémy během párování kroužků: Pokud není propojena nasazovací jednotka s PC program Speedy zobrazí hlášení o nezapojení antény. V tomto případě zkontrolujte propojovací kabel mezi nasazovací jednotkou a PC. Dále zkontrolujte správnost v Nastaveni zda máte nasazovací jednotku připojenou do správného COM portu. Obr Program nenašel nasazovací jednotku 20

21 V případě kdy máte špatný kroužek, nebo překročíte časový limit pro přiložení kroužku program Speedy napíše hlášení viz. Obr Stačí kliknout na OK a můžete v párování pokračovat. Obr Program nenalezl elektronický kroužek Pokud přiložíte dvakrát ten samý elektronický kroužek program Speedy Vám danou chybu zahlásí viz. Obr Tímto program neumožňuje přiřadit dvě čísla kroužků jednomu elektronickému kroužku a naopak. Klikněte na OK a můžete pokračovat v párování kroužků. Obr Daný elektronický kroužek byl již použit Po spárování všech holubů tj. čísel kroužků s elektronickými kroužky (čipové kroužky) klikněte na tlačítko Aktualizace databaze Vše se uloží do Vaší databáze holubů. V tomto kroku máte program Speedy připraven k aktualizaci hodin SPEEDY. 21

22 Přidání a mazání holubů: Přidání v případě že přidáváme holuba použijeme Jeden krouzek u více holubů použijeme Vice krouzku postup a pravidla jsou totožná s vkládáním Mazání - na Obr vidíte připravené 3 kroužky na smazání. Označíme námi vybraný kroužek kliknutím do buňky Mazani X a pak klikneme na Aktualizace databaze tímto vymažeme vybrané holubi (resp. kroužky holubů). Obr Mazání kroužků z databáze Ukládání a přijímání dat z hodin SPEEDY Duležité: Doporučujeme nejdříve Cteni hodin a to z toho důvodu, že při nahrávání tj. Aktualizace hodin jsou všechna data přemazána příchozími. Také v průběhu závodu jsou hodiny SPEEDY blokovány pro přidávání dalších holubů a košování. Aktualizace hodin : tato funkce odešle všechna data z počítače do hodin SPEEDY Cteni hodin : přenos všech dat z hodin SPEEDY do počítače Postup Aktualizace hodin a Cteni hodin : Připojíme nasazovací jednotku k PC pomocí propojovacího kabelu do COM portu. Zkontrolujeme nastavení programu Speedy, COM porty a v Parovani krouzku na pravé straně pod menu zaškrtnutí Speedy viz. Obr Připojíme napájení do nasazovací jednotky. POZOR!!! SPEEDY hodiny připojujeme až tehdy, kdy si to program Speedy vyžádá 22

23 Postup Cteni hodin : 1. v hlavním menu programu Speedy vybereme položku Parovani krouzku 2. v položce Parovani krouzku klikneme na tlačítko Cteni z hodin, program nás vyzve k připojení hodin SPEEDY 3. proces čtení můžete sledovat nad horním okrajem tabulky holubů 4. aktivní čtení dat z hodin SPEEDY je zobrazováno na místě, kde před přijímáním dat program Speedy zobrazil hlášení Pripojeni 5. pokud v hodinach SPEEDY máte uložené neaktuální data (v případě že přidáte holuby v programu Speedy) funkci Cteni hodin nezpouštějte, protože by program Speedy přemazal aktuální data v PC daty z hodin SPEEDY 6. v tomto případě program Speedy po spuštění Cteni hodin zobrazí hlášení Prepsani holubu? ANO - NE ANO holubi v PC budou přepsány holubi z hodin SPEEDY, ale jen tehdy, když budete mít v hodinách SPEEDY a programu Speedy totožného chovatele. V případě, že data v hodinách SPEEDY obsahují jiného chovatele program data načte a založí nového chovatele NE proces Cteni hodin přerušíte 23

24 Obr Čtení dat z hodin SPEEDY Obr Průběh čtení dat z hodin SPEEDY 24

25 Postup Aktualizace hodin : 1. pokud máte všechny kroužky spárované můžete aktualizovat hodiny 2. klikněte na tlačítko Aktualizace hodin program Speedy Vás vyzve k připojení hodin SPEEDY hlášením Pripojeni 3. připojte hodiny SPEEDY k nasazovací jednotce (jednotka je propojena s PC a připojen k napájení) 4. všechna data z PC (u aktuálního chovatele) se odešlou do hodin SPEEDY 5. po úspěšném odeslání dat hodiny SPEEDY vyzvou k opojení 6. odpojte hodiny a můžete pracovat dále (můžete zkontrolovat poslaná data přímo v hodinách SPEEDY připojíte napájecí kabel přímo do hodin a využijete funkci prohlížení holubů) Obr Postup při aktualizaci hodin SPEEDY 25

26 Obr Průběh aktualizace dat z hodin SPEEDY Tlačítko Exit slouží k ukončení programu Speedy Pro košování potřebujete tyto komponenty: 1 SPEEDY hodiny 1 Nasazovací jednotku 1 12V adaptér 1 Tiskárnu (kompatibilní s DOS) není součástí balení Club Kit 1 Atomové hodiny (rádiové) Pro párování kroužků potřebujete tyto komponenty: 1 SPEEDY hodiny 1 Nasazovací jednotku 1 12V adaptér 1 Null Modem RS232 kabel (propojovací kabel 9-pinu do COM portů) 1 PC s nainstalovaným programem Speedy 26

27 Pro Cteni hodin a Aktualizaci hodin potřebujete tyto komponenty: 1 SPEEDY hodiny 1 Nasazovací jednotku 1 12V adaptér 1 Null Modem RS232 kabel (propojovací kabel 9-pinu do COM portů) 1 PC s nainstalovaným programem Speedy 1.6 Popis zařízení Bricon hodiny SPEEDY Držák hodin RS232 Null Modem kabel (pro propojení mezi COM prorty) Seriový konvertor (měnič) Přechodka mezi konci konektorů samec / samice 27

28 Napájecí kabel Rozdvojka COM koncovek Atomové hodiny (mateřské, radio hodiny) Holubníková anténa Nasazovací jednotka Terminátor (koncovka na COM konektor) 28

29 12V napájecí adaptér Obr Schéma zapojení pro komunikaci s PC v případě Párování elektronických kroužků, aktualizace hodin a čtení hodin SPEEDY Košování holubů na závod 1. Připojíme k nasazovací jednotce tiskárnu, atomové. hodiny a nakonec SPEEDY. Jako poslední připojíme napájení. 2. Na displeji je nám automaticky nabídnuto košování. Stiskneme OK. Musíme vybrat závod. U SPEEDY se závod označí pouze číslem závodu, nebo písmenem. Doporučuji aby komise dopsala název závodu ručně. 3. Systém nás vyzve k přiložení holuba. Můžeme nakošovat. Všechny holuby musíme po přečtení potvrdit OK. Po nakošování všech holubů, stiskneme C. Automaticky se nám vytiskne kontrolní list dvojmo. Pokud chceme více kontrolních listů, najedeme na košování a vybereme stejný závod a stiskneme C. Systém nám vytiskne další dva Kontrolní listy. 29

30 Konstatování holubů Chovatel připojí na holubníku antény do SPEEDY a napájení. Pokud používá více antén musí mít nutně tyto ve SPEEDY předem naprogramované. Toto se provádí ikonou na displeji programování antén. Anténa se po jedné připojí a stiskne se Program. Antén. Připojená anténa se označí číslem 1 a každá další 2,.3,. atd. Vyhodnocení závodu Po připojení tiskárny a hodin přesného času se připojí SPEEDY a připojí se síť. Nabídne se nám ikona košování. Posuneme se na displeji o jedno místo do prava a stiskneme OK. Vybereme závod. stiskem správné číslice. To je stejná pod kterou je tento závod zadán při nakošování. Vytisknou se nám dva konstatovací listy. Pokud je nutné mít jich více, najedeme znovu na stejný závod. V podstatě postupujeme stejně. Pokud jsme závod vytiskli a nepotřebujeme již více kopií, na displeji se nás systém ptá uvolnit závod? Potvrdíme OK.U SPEEDY se závody mažou automaticky ale musejí být uvolněné. Proto je nutné každý již vyhodnocený závod uvolnit!! Závody se mažou automaticky před nakošováním na další závod. Ale musí být nutně uvolněné!!! Obr Schéma zapojení na košování a vyhodnocení závodu 30

31 Zapojení hodin SPEEDY s jednou anténou Obr Schéma zapojení s jednou holubníkovou anténou Při zapojení více antén - POZOR - napájení může být i mezi anténami, nebo na konci antén! Obr Schéma zapojení dvou antén 31

32 Jak ovládat Speedy? (manuální ovládání hodin SPEEDY) Speedy má snadné ovládání. Pouze čtyři tlačítka, kterými ovládáte všechny funkce. Popis funkcí tlačítek Speedy: <LEVÉ-HORNÍ> toto tlačítko se používá pro zpět, snížení nebo krok vlevo <PRAVÉ-HORNÍ> toto tlačítko se používá pro dopředu, zvýšení nebo krok vpravo <C> přerušení akce, zpět nebo pro volbu "Ne Obr Schéma uspořádání tlačítek SPEEDY hodin <OK> potvrzení akce, pokračování v položce nebo pro volbu "Ano " Speedy je ovládaný pomocí grafického menu Kompletní funkce SEEDY ovládáte pomocí struktury menu, která používá 13 různých položek (ikon). Všechny položky jsou graficky znázorněné pomocí grafické ikony. Tyto ikony (položky) jsou nastaveny v pořadí frekventovanosti používání. V tabulce najdete ikony s přiřazenou funkcí (činností). Hodiny Závody Košování Snímání Smazat Test antén Programování antén Tisk Tisk celkový přehled Párování holubů Prohlížení holubů Vložit/editace chovatele 32

33 Košování Nastavení datum/čas Speedy používá normální BRICON klubovou-jednotku. Jestliže je již aktivovaná BRICON klub-jednotka, Speedy se může připojit. Klubová-jednotka je: klub-anténa, transformátor (12V) a mateřské hodiny. K propojení je potřeba PC kabel. Mateřské hodiny jsou seřízeny atom-hodinami z BRICON ns Speedy. Košování: jakmile je Speedy propojeno s anténou (klub-anténa) display zobrazí "Košování". Potvrďte <OK> a košování začne. Celkem může být aktivováno až 8 závodů. Závod může být aktivováno prostřednictvím znaku nebo čísla na Vašem výběru. Vyberte znak pro závod stlačením <LEVÉ-HORNÍ> a <PRAVÉ-HORNÍ> stlačítka. Display zobrazí "Vyberte závod: " + označení závodu. Stisknutím <OK> je Váš výběr potvrzen. Před potvrzením můžete listovat tlačítkami <LEVÉ-HORNÍ> a <PRAVÉ-HORNÍ>. Speedy je synchronizován s mateřskými hodinami a první holub může být košován. Držte holuba s chipovacím-kroužkem v klubu-anténě. Budete upozorněni zvukovým signálem a bliknutím diody. Číslo kroužku holuba se pro kontrolu objeví na displeji. Po kontrole čísla kroužku stiskněte <OK>. Holub je nakošován. Opakujte tuto akci pro další holuby. Speedy automaticky detekuje startovní modul. To trvá několik vteřin. Když nejsou připojené žádné antény Speedy zobrazí hlavní Z bezpečnostních důvodů není možné opustit "hodinový-režim". 33

34 Stisknutím tlačítka <C> se ukončí funkce tréninkového-režimu a zobrazí se hlavní menu. S tlačítkem <LEVÉ-HORNÍ> a <PRAVÉ-HORNÍ> je možné listovat v menu. Přesuňte se na položku kterou chcete použít a potvrďte <OK>. Pro opakování tréninku je třeba vymazat předešlé Hodiny Vymazání: potvrďte <OK>, všechno v hodinách bude vymazáno. Upozornění: hodiny při aktivním závodu jsou uzamčené proti vymazání. Hodiny: mohou být restartovány vybráním položky "hodiny"a potvrzením <OK>. Vyhodnocení závodu (čtení otisku) Po skončení závodu připojte Speedy ke klubové-anténě. Vyberte "Vyhodnocení závodu" v menu a stisknete <OK> Speedy zobrazí na display "Vyberte závod: 1 " vyberte závod stisknutím <LEVÉ-HORNÍ> nebo <PRAVÉ-HORNÍ>. Potvrďte <OK>. Synchronizace probíhá automaticky prostřednictvím atomových hodin nebo Bricon (mateřské hodiny) jestliže jsou napojeny na klub-anténu. Hodinový list je vytištěn dvakrát. Po vytisknutí listů Speedy na display zobrazí: "Uzavřít závod ", stiskněte <OK>. Toto ukončí závod a uvolní ochranou proti přepsání pro holuby košované v tomto závodě. Jestliže toto není potvrzené stisknutím <OK>, všechna data zůstanou zabezpečena. To má za význam, aby holubi nasazené na aktuální závod nemohli být omylem nasazeni pro další závod. Při propojení s holubníkovou-anténou Speedy automaticky spouští tréninkový režim. Upozornění!! Nejprve "vymažte" data závodu z hodin. Vyberte "Smazat" stisknutím <PRAVÉ-HORNÍ> a potvrďte <OK>. Pak se vraťte do Hodiny stisknutím <LEVÉ-HORNÍ> a potvrďte <OK>. 34

35 Další funkce Tisk: pomocí menu na Speedy,tiske vždy dva listy. Možnost tisku: celkový přehled nebo časový list. Speedy ovládá možnost přímého tisku. Můžete používat všechny tiskárny kompatibilní s systémem DOS. Závody: v této položce můžete vidět: které a kolik závodů je aktivních. Stav je dáno u každého aktivního závodu. Stav: 1 zakošováno 3 výstup a závod nezavřený 7 výstup a závod zavřený Test antény: testování kvality antén. Stiskněte <OK>. Speedy zaznamená číslo nalezených antén. Jestliže držíte nějaké kroužky u antény, Speedy začne dávat zvukové znamení. Toto Vám umožňuje zkontrolovat bezchybnost instalace antény. Speedy by měl vydávat zvukové znamení jestliže je chipový-kroužek ve výšce 5-6cm nad anténou. Programování antén: jestliže chcete připojit několik antén k Speedy, musí být nejprve naprogramovány nebo očíslovány. Standardně je každá anténa očíslována číslem 1. Zapněte Speedy bez připojení k anténám. Vyberte "programovani anten" a potvrďte <OK>, Speedy nabídne číslo antény: 1. s <LEVÉ-HORNÍ> nebo <PRAVÉ-HORNÍ> můžete číslo změnit. Vyberte číslo mezi 1-4. Připojte anténu a potvrďte <OK>. Speedy začne programování antény a jakmile je hotov napíše "programováním OK". Stiskněte <OK> pro návrat do hlavní menu. Speedy je nyní připravený k programování dalších antén. Další anténu naprogramujete dle předešlého návodu. 35

36 Položky které si můžete libovolně přeložit 36

37 Techniká data SPEEDY hodiny Maximální počet holubů 200 Maximální počet aktivních závodů 8 Maximální počet chovatelů v hodinách SEEDY 3 Maximální počet antén 4 Maximální počet polí (1anténa 6 polí) 6 ( 4 x 6 ) Maximální délka kabelu antén 100 metrů Antény Až 4 antény mohou být připojeny na hodiny SPEEDY. Přehled čtyř druhů antén Typ antén Velikost v cm (všechny jsou 2 cm silné) Počet polí 1 28 x x x 25 6 Nasazovací jednotka Konstrukčně přizpůsobena pro nasazování Antény pro registrování holubů konstatují po celém povrchu velmi rychle registrují přílet holubů Antény jsou celé uzavřeny do plastového pouzdra, které je 100% vodotěsné. Kabely od antén jsou 4 metry dlouhé. Teplota používání antén je do 75 0 C. Elektronické kroužky Data uložená v kroužku bitů Ochrana dat v elektronickém kroužku je chráněna 64bitovým kódem pro kód kroužků a 128bitovým kódem jsou chráněna data chovatele (tj. licence, jméno, adresa) 128bit. kód se používá na ochranu např.: elektronický podpis, domácí bankovnictví Použití kroužků Pokud naprogramujete elektronické kroužky tj. spárujete je s číslem kroužku do čipu elektronického kroužku se uloží data (kód země, licence chovatele a kód čísla kroužku). Jakmile jsou tyto data uložena, elektronický kroužek je naprogramován nemůže být použit jiným chovatelem. 37
