LED Display Eyetv. manuál. (počítačový panel) Obsah. 1) vlastnosti produktu. 2) název a funkce počítačového programu. 3) příprava scénáře

Transkript

1 LED Display Eyetv (počítačový panel) manuál Obsah 1) vlastnosti produktu 2) název a funkce počítačového programu 3) příprava scénáře 4) přenos scénáře do panelu 5) ostatní

2 6) komunikační protokol 1) Vlastnosti produktu Jednoduché použití Vkládání textu, potřebné změny atd. je možné jednoduše nastavit. Různé funkce Snadné použití různých fontů, animací, obrázků a dalších různých funkcí. Vynikající funkce časového rozvrhu Pro každý čas můžeme vložit jiný scénář a můžeme vložit text události. Přitahuje pohled Písmo se hýbe a je možné ho nastavit podle ročního období nebo osobního vkusu tak, aby upoutalo zákazníky. Po skončení pracovní doby může informovat stálými informacemi, a tím získat potenciální klienty. Nemějte obavy o cenu elektřiny Přestože funguje automaticky 24 hodin, cena za elektřinu za měsíc bude pouhých Kč. Bezpečnost Díky nízkému proudu nehrozí nebezpečí úrazu el. proudem, zkratu nebo požáru. Dlouhá životnost Životnost nejnovější polovodičová lampy LED je permanentní. Použitím nízkého napájení šetří cenu elektřiny. Vodotěsnost Je možné instalovat kdekoliv, (uvnitř, venku) podle přání klienta a změnit jas podle místa. Funkce průvodce Pro jednoduché použití je na panelu k dispozici funkce průvodce. Možnost náhledu Je možné zobrazit vložený obsah v okně náhledu.

3 2) Název a funkce počítačového programu a) celá obrazovka

4 b) vysvětlení menu Menubar - soubor - vložení nový soubor : když vytváříme nový scénář otevřít : otevřít uložený scénář uložit : uložit scénář vzorový příklad : přiložené vzorové příklady Obsah scénáře vložíme na vybranou pozici seznamu akcí scénáře. (Nepodporované informace o nehodách nejsou aplikovatelné.)

5 1) text : vložit text do panelu Ovládací prvky (zleva) - speciální znak - font, velikost písma, barva písma - zvýraznit - zvýraznění části slova (pozadí nebo barvy písma)

6 - pozadí - barva pozadí vloženého textu - tučné písmo, kurzíva, podtržení - zarovnání doleva : zarovnání textu doleva - zarovnání na střed : zarovnání textu na střed - zarovnání doprava : zarovnání textu doprava (Zarovnání můžeme aplikovat na panelu, který má více než dva sloupce. ) : vertikální zarovnání textu na panelu (-hodnota : posunutí nahoru, +hodnota : posunutí dolů) : mezera mezi řádky (můžeme nastavit pro nejméně dva řádky textu) : šířka písma (100% základní hodnota) : nastavení šířky celé plochy : nastavení výšky celé plochy 2) obrázek Výběr obrázku z prohlížecího okna (bmp, gif, jpg, animovaný gif). 3) efekt Výběr aplikovaného efektu pro obrázek nebo text (Action Group - Action Item). Pokud chci opravit efekt po vytvoření scénáře, dvakrát kliknu na efekt který chci změnit a otevře se dialog efektu. 4) region Vybereme z dialogu výběru regionu. Text nebo obrázek se zobrazí v regionu velikosti celého panelu. Výběr místa, které chceme detailně zobrazit vybereme tažením myši.

7 Pokud chceme zobrazit celý scénář bez regionu, nemusíme region vybrat. Pokud chceme vložit první řádek a zbývající dva rozdělené, zadáme postupně: region obsah (obrázek nebo text) efekt. Pro vložení scénáře na celou velikost musíme vybrat celé pole. (V příkladu výše je velikost 2 řádky 4 sloupce.) 5) doba čekání Doba čekání panelu po efektu obrázku nebo textu. Jednotka mohou být v sekundách, milisekundách nebo minutách.

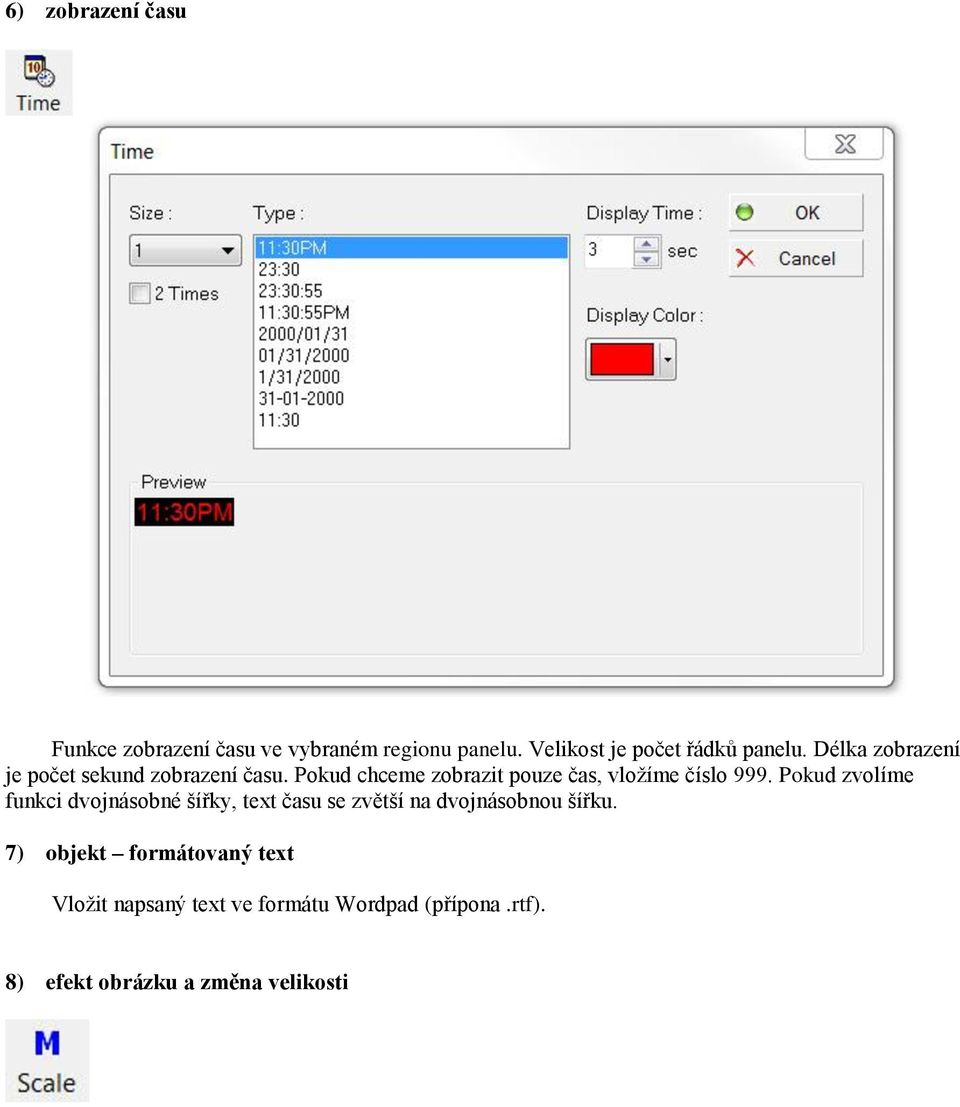

8 6) zobrazení času Funkce zobrazení času ve vybraném regionu panelu. Velikost je počet řádků panelu. Délka zobrazení je počet sekund zobrazení času. Pokud chceme zobrazit pouze čas, vložíme číslo 999. Pokud zvolíme funkci dvojnásobné šířky, text času se zvětší na dvojnásobnou šířku. 7) objekt formátovaný text Vložit napsaný text ve formátu Wordpad (přípona.rtf). 8) efekt obrázku a změna velikosti

9 Pokud je obrázek větší než velikost panelu, můžeme označit část, kterou chceme zobrazit - posunem, zmenšením nebo zvětšením. Z čárkovaně označené části zachytíme pohyb jako kamerou do bílou linkou označeného regionu. Nastavíme dobu přehrávání pohybu a zmenšení nebo zvětšení podle velikosti regionu. 9) scénář Připravený scénář přidáme na vybrané místo. 10) přidání rozvrhu

10 Nastavení rozvrhu vybereme délku zobrazení scénáře. Pokud chceme přehrát scénář v jiném čase, zvolíme postupně přidání rozvrhu scénář přidání rozvrhu. Toto neplatí pro simulační okno, pouze pokud scénář uložíme do panelu. Pokud nic není na rozvrhu, na panelu se zobrazí Blank (můžeme použít funkci pro otevírání a zavírání). 11) jas Funkce pro okamžité řízení jasu. Neplatí pro simulační okno, funguje pouze na panelu. Vložení jasu 0 ~100%. 12) odpočet

11 Funkce odpočtu. Odpočet vloží odpočet do naplánovaného dne (např. WorldCup ). Formát nastavuje formát písma, jeho šířku, výšku, velikost a barvu. - nastavení 1) velikost pole

12 Nastavení velikosti simulačního okna (nastavujeme společně s velikostí panelu). 2) typ obrázku Výběr formátu použitých obrázků v panelu. Použité barvy (černo-bílá, tři barvy, osm barev, plné barvy, vysoce kvalitní plné barvy). 3) náhled Výběr zvětšení plochy simulačního okna (okna náhledu). Když vybereme zobrazení mřížky panelu, zobrazí se mřížka v simulačním okně panelu. 4) informace o nehodách

13 Pro použití funkce informace o nehodách, nastavte informace o nehodách. Můžeme zobrazit v simulačním okně. Můžeme použít pouze u panelu, který má funkci informace o nehodách. - panel 1) spojení pro komunikaci Výběr portu a rychlosti spojení panelu připojeného k počítači.test připojení najde automaticky BaudRate panelu. 2) nastavení způsobu komunikace Nastavení způsobu přenosu dat scénáře při spojení panelu s programem. 1Block Size znamená velikost datového paketu. Čím větší velikost datového paketu zvolíme, tím rychlejší bude komunikace. Pokud je několik sériových wifi linek a je omezena šířka datového pásma, nastavíme menší velikost. Perioda odpovědi nastavuje periodu kontroly chyb mezi přenosem dat. Čas odpovědi při odeslání dat určuje kontrolu chyb, když nastane chyba přenosu. Je možné nastavit delší prodlevu.

14 3) přenos scénář scénář z plochy přeneseme do panelu čas nastaví čas/den podle windows výchozí stav smaže scénář z panelu 4) nastavení panelu Můžeme použít po propojení s panelem. V případě, že jsou dostupné informace pro upgrade firmware panelu, provede se automaticky. Nastavení velikosti panelu, modulů, základního jasu, zapínání, vypínání a rychlosti komunikace. Potom, co vybereme hodnoty nastavení, uložíme je stiskem tlačítka uložit informace. 5) informace o nástrojích panelu Zobrazí informaci o rozměrech, verzi, velikosti paměti atd. - help 1) informace o Eyetv Zobrazí verzi programu Eyetv.

15 3) Návod na přípravu scénáře Postupně si připravíme pole pro scénář, obrázek (text, animace), efekt a dobu čekání. Pokud po vložení textu nebo obrázku není nastaven efekt, informace se nezobrazí. Obrázek můžeme vložit dvojitým kliknutím na panel vlevo. Vybraný efekt z pravé nabídky Action Item vložíme dvojitým kliknutím. Z obsahu scénáře smažeme položku pomocí tlačítka smazat. Obsah scénáře změníme dvojitým kliknutím na každou položku. Příklad a) Rozvrh rozvrh1(09:00) text efekt. rozvrh2(12:00) text efekt. rozvrh3(21:00) když vložíme: 09:00 ~12::00 zobrazí obsah scénáře1. 12:00 ~ 21:00 zobrazí obsah scénáře2. 21:00 ~ 09:00 Blank(vypne plochu) b) První řádek se nehýbe, druhý řádek teče doleva výběr pole(první řádek) text bez efektu výběr pole(druhý řádek) text teče doleva 4) Uložení scénáře do panelu Po uložení scénáře a stisku tlačítka uložit, bude scéna uložena potvrzením dialogu tlačítkem uložit. Pokud nastane chyba přenosu, snížíme rychlost přenosu (Baudrate) v závislosti na délce sériové linky a uložíme. 5) Ostatní Způsob uložení scénáře z cvičných scénářů vybereme vzorový scénář. Ten můžeme jednoduše upravit a použít. 6) Komunikační protokol Ovládání panelu pomocí sériové komunikace. Příkazy - TMODE : přepnutí na mód sériové komunikace. - END : standardní mód počítačového scénáře panelu (konec TMODE). - COMON : zapnutí přenosu dat.

16 - COMOFF : vypnutí přenosu dat. - NORMAL : inicializace atributu písmo. - PX : počáteční x pozice písma defaultně 0 - PY : počáteční y pozice písma defaultně 0 - ACT : efekty textu defaultně 0 bez efektu - CR : barva písma - defaultně 2 (YELLOW) : FT : číslo fontu defaultně 2 - SPEED : rychlost efektů textu defaultně 30ms jednotka ms - RTX : Left pozice(dot) pracovního pole default 0 - RTY : Top pozice(dot) pracovního pole default 0 - RTW : šířka pracovního pole(dot) default šířka panelu - RTH : výška pracovního pole(dot) default výška panelu -RTF -WAIT -DACT -DWAIT -TRESET -REPEAT : pracovní pole panelu vybrat vše : čekání pole jednotka 100ms : přerušit vykonávání aktuálního efektu, hned se projeví : přerušit vykonávání aktuálního efektu, hned čekájící efekt : nastavit všechny hodnoty aktuálního ovladače na výchozí nastavení : omezený počet opakování scénáře podle hodnoty proměnné, 255: nekonečná smyčka -FINE : z aktuálního přehrávání REPEAT přejde do výchozího stavu -GETMODE : vrať mód vykonávání aktuálního ovladače ([PM0]: scénář, [PM2]:TMODE )) -BRIGHT : nastavení jasu LED (lze nastavit pouze ze stavu comon, rozsah: 1-100) -GETBRIGHT : vrať hodnotu jasu LED (vrací 1-100) -$YY : přečíst na ovladači rok (00-99) -$MM : přečíst na ovladači měsíc (01-12) -$DD : přečíst na ovladači den (01-31) -$HH : přečíst na ovladači hodinu (00-23) -$MN : přečíst na ovladači minutu (00-59)

17 -$SS : přečíst na ovladači sekundu (00-59) -$$ : zobrazit $ -MVX -MVY -LNX : během příkazu pro kreslení linky posunout x souřadnici : během příkazu pro kreslení linky posunout y souřadnici : z původní x souřadnice příkazu pro kreslení linky nakreslit linku do LNX souřadnice. LNX souřadnice je koncová x souřadnice. -LNY : z původní y souřadnice příkazu pro kreslení linky nakreslit linku do LNY souřadnice. LNY souřadnice je koncová y souřadnice. -LNC : barva linky (barva viz. příkaz CR) -ADCV : elektrické napětí ovladače (0-1022) -ADCT : vnitřní teplota ovladače (0-1022) -ADCC : hodnota CDS připojeného k ovladači (0-1022) -SETDATE -SETTIME : nastavit datum ovladače : nastavit čas ovladače Používání příkazů Každý příkaz uzavřeme do závorek '[' a ']'. Přenos dat z panelu je možný pouze ze stavu [COMON]. Vysvětlení Po nabootování panelu funguje mód scénáře panelu. Mód sériového přenosu změníme příkazem [TMODE]. Abychom změnili mód úvodního scénáře panelu, ze stavu '[COMOFF]' přejdeme do stavu '[END]'. Příkazy '[PX***]' a '[PY***]' určíme výchozí pozici textu a dokud není '[ACT***]', stále zvětšujeme do velikosti písma podle osy x a po skončení '[ACT***]', začne od nastaveného PX a PY (velikost písma: číslice(8x16), latinka(8x16), korejské písmo(16x16)). Příkazem '[CR]' pro určení barvy písma, můžeme změnit defaultní žlutou barvu a zvolená barva zůstane nastavená. Barvy jsou v rozsahu od '[CR0]' do '[CR7]' a každá z nich má uvedenu referenční hodnotu níže.

18 Příkaz '[WAIT***]' je zpoždění doby čekání vykonávání efektu na poslední obrazovce o x100ms. Zvolení '[DACT***]','[DWAIT***]' zruší efekt a okamžitě ukáže DACT nebo DWAIT vedle obsahu. Pokud opakovaně vkládáme DACT a DWAIT, poslední vložená část bude mít přednost. Pokud bude poslední výraz zrušen, bude se vykonávat dříve vložený obsah. Pokud zobrazíme celý přenesený obsah, z panelu přeneseme 0x17. Po zvolení [Repeat***] se obsah opakovaně zobrazí. Po zvolení [FINE] se Repeat zruší a přejde do výchozího stavu. Pro jednotku teploty (, ) vložte hodnotu jejího kódu. Hodnoty barev CR0 : Black CR1: Red CR2:Green CR3: YELLOW CR4: Blue CR5: Magenta CR6:CYAN CR7: WHITE Pokud má panel tři barvy, nemůžeme nastavit modrou barvu. (např. hodnota WHITE ze tří barev YELLOW) Příklady Pomocí '[TMODE]' nastavíme mód sériového přenosu (potom co nastavíme [TMODE], musíme vložit 0x0d.) V dalších příkladech vynecháváme '[TMODE]'. - na ploše 0,0 se bez efektu zobrazí dobry den [COMON] [PX0 PY0]dobry den[act0] [COMOFF] - na ploše 10,0 zobrazí tekoucí text doleva tesi me [COMON] [PX10]tesi me[act1] [PX0] [COMOFF] - na ploše 0,0 zobrazí červený text bez efektu dekuji [COMON]

19 [PX0 CR1]dekuji[ACT0] [COMOFF] - na ploše třikrát zopakuje text dobry den a tesi me [COMON] [REPEAT3 SPEED10] dobry den[act8] tesi me[act8] [COMOFF] - na obrazovce se bude nekonečněkrát opakovat dobry den a tesi me [COMON] [REPEAT255 SPEED10] dobry den[act8] tesi me[act8] [COMOFF] - konec nekonečného opakování [COMON] [FINE] [COMOFF] - zobrazit okamžitou teplotu [COMON] 12.0 [act0] [COMOFF] příklad) [0xa1c9], [0xa2b5] - zobrazení módu [GETMODE] Return : [PM2] - LED nastavení jasu [COMON] [BRIGHT50]

20 [COMOFF] - zobrazit datum a čas [COMON] dnes je rok 20$YY, mesic $$MM a den $$DD.[ACT1] nyni je $HH hodin $MN minut a $SS sekund.[act1] [COMOFF] - nakreslit zelený obdélník - 1 řádek a 6 sloupců (16x96) [COMON] [LNC2 MVX0 MVY0 LNX95 LNY15 LNX0 LNY0 ACT0] [COMOFF] - napětí ovladače [ADCV] [ADCT] [ADCC] : return value => [V500] : return value => [T500] : return value => [C500] - nastavení data a času ovladače [SETDATE90501] : return value=> [date ] [SETTIME230000] : return value=> [time23:00:00] Efekty 0. bez efektu 1. téct vlevo 2. téct vpravo 3. téct nahoru 4. téct dolů 5. podívat se shora dolů 6. podívat se dolů 7. podívat se nahoru 8. téct doleva1 9. téct doleva2 10. téct doleva3 11. podívat se doleva 101. sprej 102. kapání kapání kruh kruh kruh vějíř1 108.vějíř vějíř diamant diamant laser 113.spirála spirála bloková rotace rostoucí kruh 117. záclona rostoucí hvězda 119. bloková rotace květinový vzor záclona spirála potvrzovací vzor spirála blokový pohyb navršení bloku bloková rotace kapání kruh spirála spirála spirála diamant záclona spirála spirála6
