1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.5 Karosářské Know how (Vědět jak) Kapitola 14 Rozvinutá délka Ing. Vladimír Polehňa

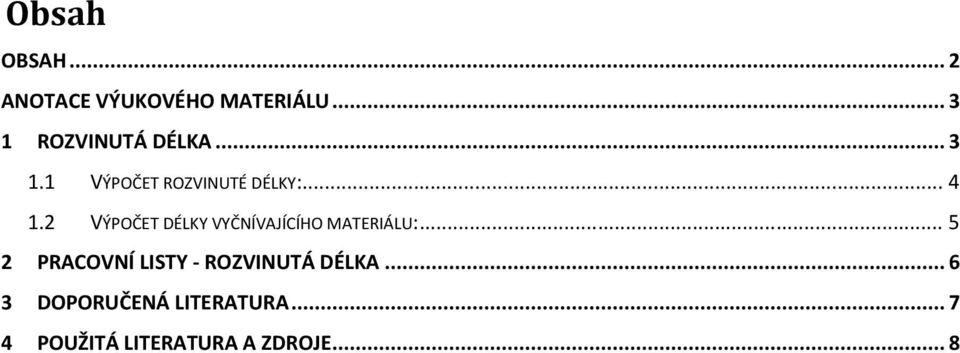

2 Obsah OBSAH... 2 ANOTACE VÝUKOVÉHO MATERIÁLU ROZVINUTÁ DÉLKA VÝPOČET ROZVINUTÉ DÉLKY: VÝPOČET DÉLKY VYČNÍVAJÍCÍHO MATERIÁLU: PRACOVNÍ LISTY - ROZVINUTÁ DÉLKA DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 8

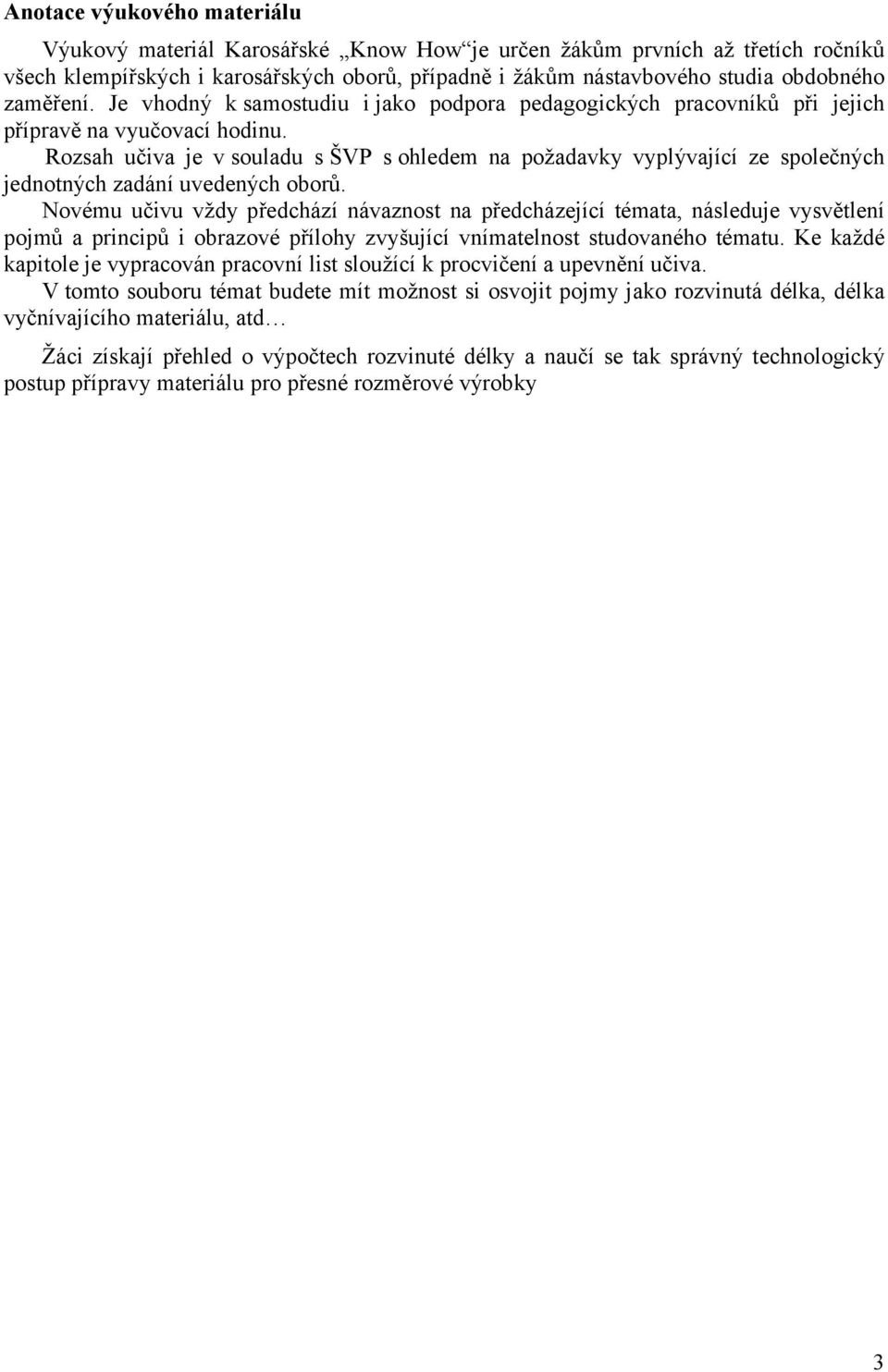

3 Anotace výukového materiálu Výukový materiál Karosářské Know How je určen žákům prvních až třetích ročníků všech klempířských i karosářských oborů, případně i žákům nástavbového studia obdobného zaměření. Je vhodný k samostudiu i jako podpora pedagogických pracovníků při jejich přípravě na vyučovací hodinu. Rozsah učiva je v souladu s ŠVP s ohledem na požadavky vyplývající ze společných jednotných zadání uvedených oborů. Novému učivu vždy předchází návaznost na předcházející témata, následuje vysvětlení pojmů a principů i obrazové přílohy zvyšující vnímatelnost studovaného tématu. Ke každé kapitole je vypracován pracovní list sloužící k procvičení a upevnění učiva. V tomto souboru témat budete mít možnost si osvojit pojmy jako rozvinutá délka, délka vyčnívajícího materiálu, atd Žáci získají přehled o výpočtech rozvinuté délky a naučí se tak správný technologický postup přípravy materiálu pro přesné rozměrové výrobky 3

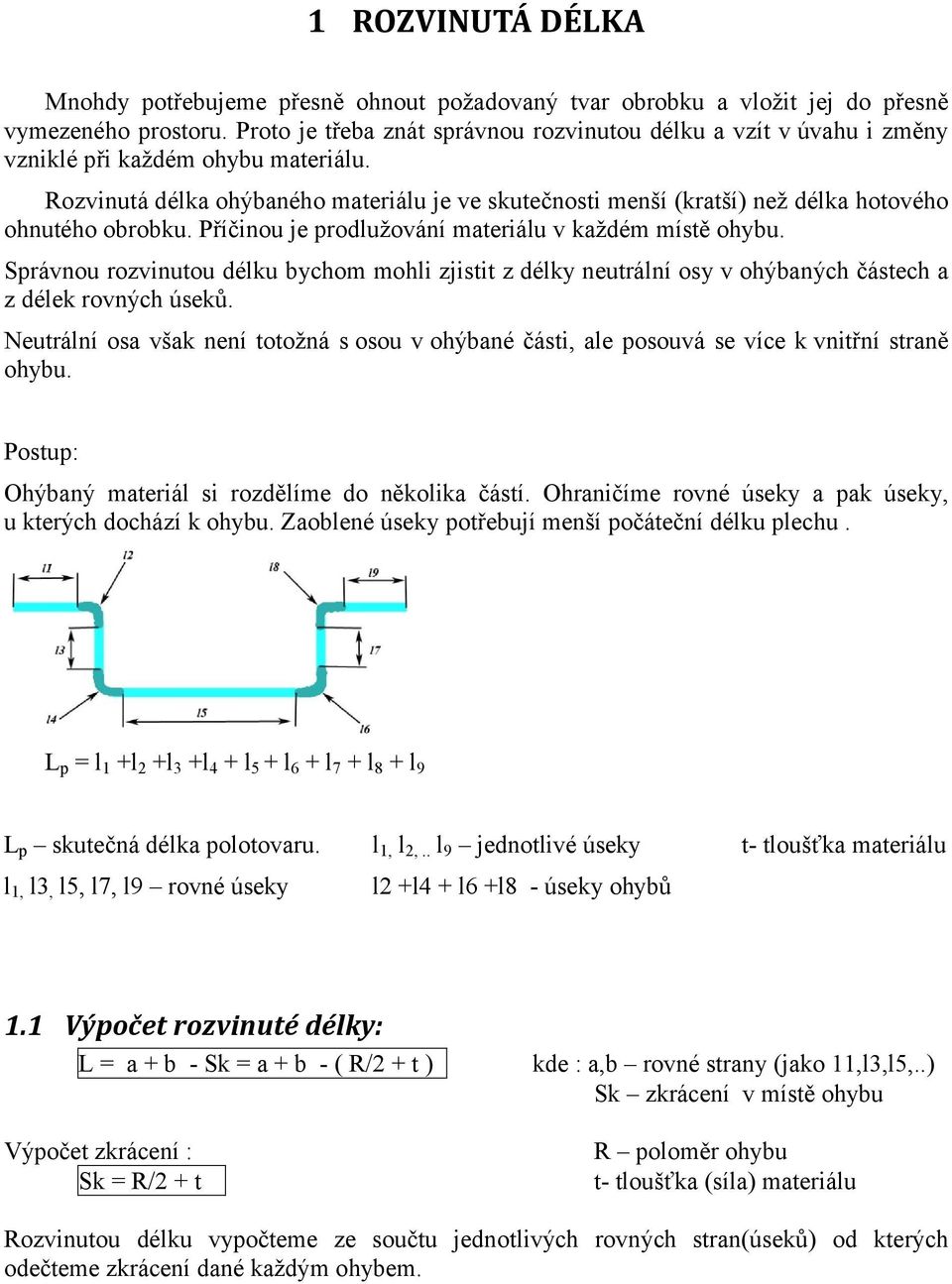

4 1 ROZVINUTÁ DÉLKA Mnohdy potřebujeme přesně ohnout požadovaný tvar obrobku a vložit jej do přesně vymezeného prostoru. Proto je třeba znát správnou rozvinutou délku a vzít v úvahu i změny vzniklé při každém ohybu materiálu. Rozvinutá délka ohýbaného materiálu je ve skutečnosti menší (kratší) než délka hotového ohnutého obrobku. Příčinou je prodlužování materiálu v každém místě ohybu. Správnou rozvinutou délku bychom mohli zjistit z délky neutrální osy v ohýbaných částech a z délek rovných úseků. Neutrální osa však není totožná s osou v ohýbané části, ale posouvá se více k vnitřní straně ohybu. Postup: Ohýbaný materiál si rozdělíme do několika částí. Ohraničíme rovné úseky a pak úseky, u kterých dochází k ohybu. Zaoblené úseky potřebují menší počáteční délku plechu. L p = l 1 +l 2 +l 3 +l 4 + l 5 + l 6 + l 7 + l 8 + l 9 L p skutečná délka polotovaru. l 1, l 2,.. l 9 jednotlivé úseky t- tloušťka materiálu l 1, l3, l5, l7, l9 rovné úseky l2 +l4 + l6 +l8 - úseky ohybů 1.1 Výpočet rozvinuté délky: L = a + b - Sk = a + b - ( R/2 + t ) kde : a,b rovné strany (jako 11,l3,l5,..) Sk zkrácení v místě ohybu Výpočet zkrácení : Sk = R/2 + t R poloměr ohybu t- tloušťka (síla) materiálu Rozvinutou délku vypočteme ze součtu jednotlivých rovných stran(úseků) od kterých odečteme zkrácení dané každým ohybem.

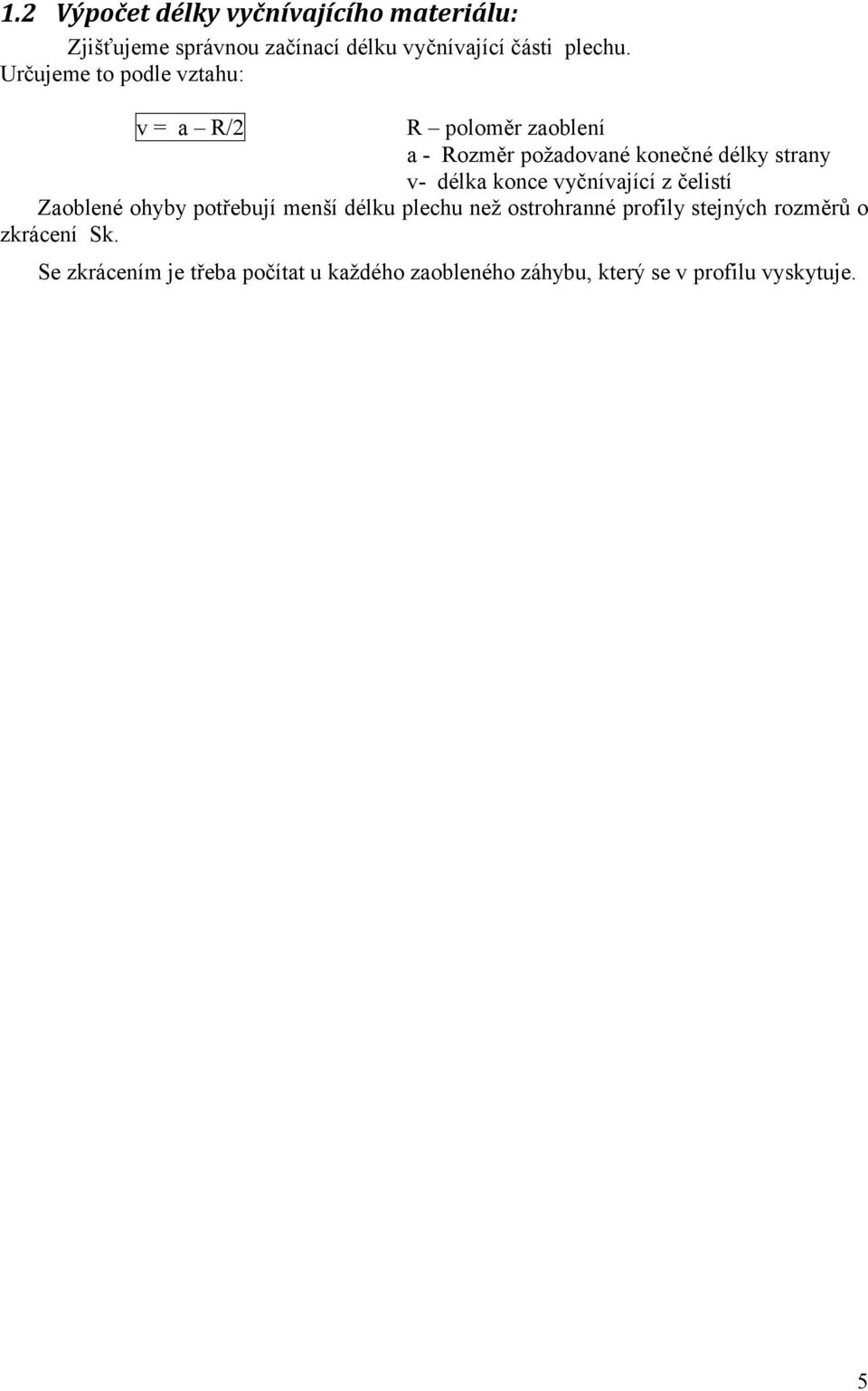

5 1.2 Výpočet délky vyčnívajícího materiálu: Zjišťujeme správnou začínací délku vyčnívající části plechu. Určujeme to podle vztahu: v = a R/2 R poloměr zaoblení a - Rozměr požadované konečné délky strany v- délka konce vyčnívající z čelistí Zaoblené ohyby potřebují menší délku plechu než ostrohranné profily stejných rozměrů o zkrácení Sk. Se zkrácením je třeba počítat u každého zaobleného záhybu, který se v profilu vyskytuje. 5

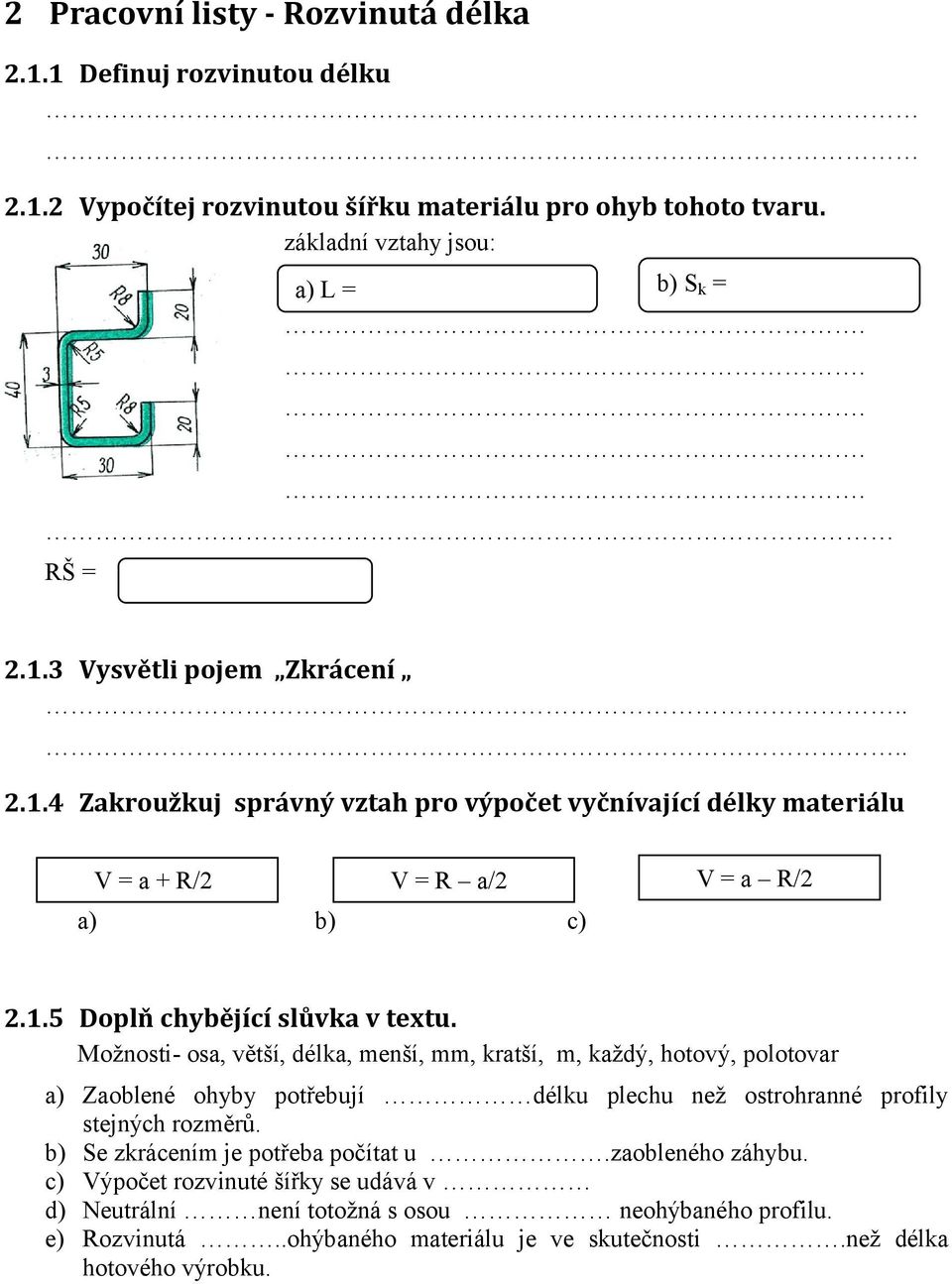

6 2 Pracovní listy - Rozvinutá délka Definuj rozvinutou délku Vypočítej rozvinutou šířku materiálu pro ohyb tohoto tvaru. základní vztahy jsou: a) a) L = b) S k = RŠ = Vysvětli pojem Zkrácení Zakroužkuj správný vztah pro výpočet vyčnívající délky materiálu V = a + R/2 V = R a/2 V = a R/2 a) b) c) Doplň chybějící slůvka v textu. Možnosti- osa, větší, délka, menší, mm, kratší, m, každý, hotový, polotovar a) Zaoblené ohyby potřebují délku plechu než ostrohranné profily stejných rozměrů. b) Se zkrácením je potřeba počítat u.zaobleného záhybu. c) Výpočet rozvinuté šířky se udává v d) Neutrální není totožná s osou neohýbaného profilu. e) Rozvinutá..ohýbaného materiálu je ve skutečnosti.než délka hotového výrobku.

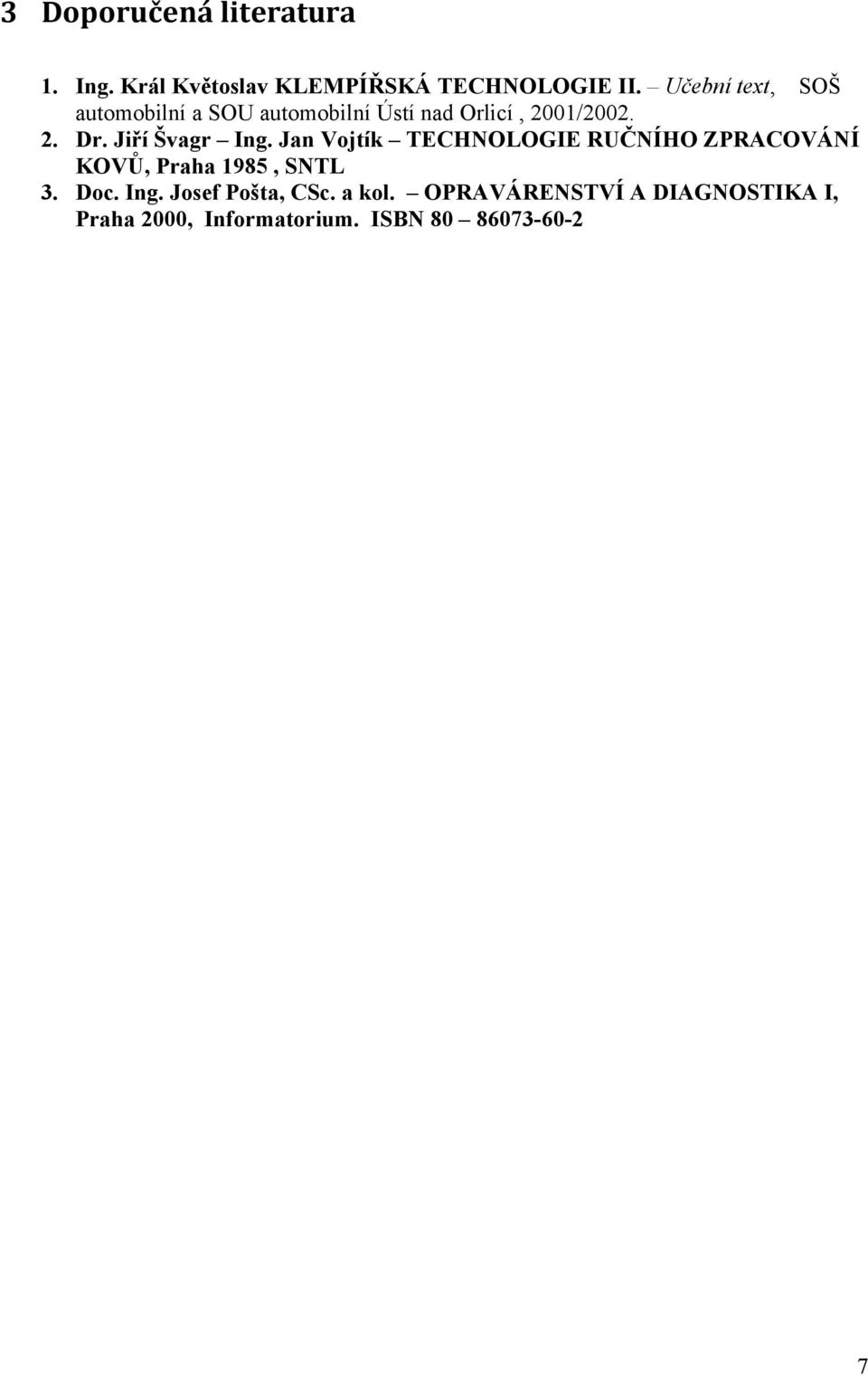

7 3 Doporučená literatura 1. Ing. Král Květoslav KLEMPÍŘSKÁ TECHNOLOGIE II. Učební text, SOŠ automobilní a SOU automobilní Ústí nad Orlicí, 2001/ Dr. Jiří Švagr Ing. Jan Vojtík TECHNOLOGIE RUČNÍHO ZPRACOVÁNÍ KOVŮ, Praha 1985, SNTL 3. Doc. Ing. Josef Pošta, CSc. a kol. OPRAVÁRENSTVÍ A DIAGNOSTIKA I, Praha 2000, Informatorium. ISBN

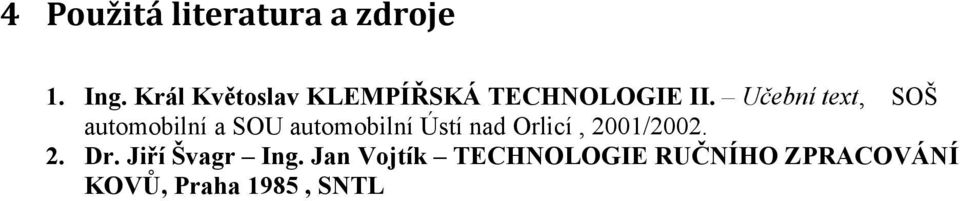

8 4 Použitá literatura a zdroje 1. Ing. Král Květoslav KLEMPÍŘSKÁ TECHNOLOGIE II. Učební text, SOŠ automobilní a SOU automobilní Ústí nad Orlicí, 2001/ Dr. Jiří Švagr Ing. Jan Vojtík TECHNOLOGIE RUČNÍHO ZPRACOVÁNÍ KOVŮ, Praha 1985, SNTL
