Oprava severní fasády kostela svatého Ducha na Starém Městě pražském Nálezová zpráva OPD

Transkript

1 Oprava severní fasády kostela svatého Ducha na Starém Městě pražském Nálezová zpráva OPD č. 01/2013 Ladislav Bartoš

2 Praha 1 Staré Město, kostel sv. Ducha, severní fasáda. Zpracoval Ing. arch. Ladislav Bartoš s. 2/11 NÁLEZOVÁ ZPRÁVA OPD č. 01/2013 Lokalita / Obec (část obce) Okres / Kraj Praha 1 Staré Město Hlavní město Praha Objekt čp. (č. or., č. parc.), jiná lokalizace kostel svatého Ducha č. parc. 790, ulice U Svatého Ducha [Evidenční číslo kulturní památky v [Souřadnice] ÚSKP] 38205/ '24.478"N, 14 25'12.768"E Zkoumaná část objektu / Prvek severní fasáda / zdivo, zazděné okno "Název" akce / NZ Oprava severní fasády kostela Zpracoval (autor, instituce) Ing. arch. Ladislav Bartoš, NPÚ HMP Označení NZ (ev. č. v archivu zpracovatele) SM_Duch_severni_nz Datum akce / Datum vydání NZ VI-VIII/2012 / I/2013 Místo uložení originálu NZ NPÚ ÚOP HMP Počet stran / Počet listů příloh 8/ 8 Zadavatel OPD (osoba, instituce) NPÚ ÚOP HMP Charakteristika výsledků / Anotace V průběhu postupné rekonstrukce pláště kostela byly obnoveny omítky věže, presbytáře, v roce 2010 jižní fasády a v roce 2011 západního průčelí. V roce 2012 byla realizována poslední zbývající etapa severní fasáda kostela. Stávající omítky zde byly převážně v poměrně dobrém stavu, proto zde došlo pouze k lokálnímu odstranění omítek a odhalení zdiva. Plošně tak mohlo být dokumentováno odhalené zdivo ve spodní části krytého výklenku. Bylo zde rozpoznáno požárem poškozené středověké zdivo, odsekaný původní sokl a mladší zásahy, včetně přezděných částí zdiva opěrných pilířů. V horní části prvního západního pole nad točitým schodištěm bylo objeveno zazděné okno. Při obdélném okně pod pultovou střechou (nejvýchodnější pole, tj. první okno při počítání zleva) byl odhalen pískovcový prvek ostění. Nálezy z této etapy doplňují poznání objektu o další podrobné informace. Obsah tohoto díla je duševním majetkem autora a jako takový je chráněn příslušnými zákony.

3 Praha 1 Staré Město, kostel sv. Ducha, severní fasáda. Zpracoval Ing. arch. Ladislav Bartoš s. 3/11 OBSAH 1. Úvod / s Popis nálezů / s Interpretace poznatků / s Památkové hodnocení / s Seznam příloh / s Přílohy / s. 8

4 Praha 1 Staré Město, kostel sv. Ducha, severní fasáda. Zpracoval Ing. arch. Ladislav Bartoš s. 4/11 1. Úvod 1.01 Okolnosti realizace OPD Podnětem k provedení OPD byla pokračující postupná obnova fasádního pláště kostela, v jejímž rámci byla v roce 2012 opravována severní fasáda Stav věci v době OPD Objekt procházel postupnou rekonstrukcí, po jejímž dokončení v roce 2012 jsou opraveny všechny fasády. Podél jižní strany kostela a při presbytáři byl na podzim roku 2012 opraven kamenný sokl a vytvořen nový okapový chodník, kryjící vysoušecí kanálek. Zdivo severní fasády bylo v době provádění OPD v poměrně dobrém stavu. Omítky v horní polovině průčelí byly před opravou v poměrně dobrém stavu, protože zde jsou fasádní plochy svislé a chráněné římsami. Výjimku tvořila východní plocha západního opěráku, na níž byly zbytky omítek zcela degradované vlivem masivního zatékání (chybějící svod). Omítky ve spodních partiích byly dožilé zejména vlivem zasolení a vzlínající vlhkosti. Pod štukovými vrstvami z posledních oprav druhé poloviny 20. století se na velké části ploch dochovaly starší omítky z přelomu 19. a 20. století a ze starších období Podklady Literatura: Stavebně historický průzkum, SÚRPMO, 1979 Umělecké památky Prahy 1 - Staré Město, Josefov, Pavel Vlček a kol, Academia, Praha, 1996 Židovské město pražské na vedutách, fotografiích a pohlednicích, Edmund Orián, Kateřina Bečková, Belle Epoque, Praha, 2004 Ikonografie a kartografie: Císařský otisk IS SK Langweilův model Prahy 1.04 Metody dokumentace Verbální popis, fotodokumentace, terénní skica. 2. Popis nálezů 2.01 Poloha zkoumané věci Kostel svatého Ducha se nachází v severní části Starého Města pražského, v těsné blízkosti Josefova (katastrálním územím Josefova je kostel ze tří stran obklopen). S kostelem sousedí objekt Španělské synagogy. Kostel dnes stojí v solitérní poloze, obklopen ulicemi Dušní, U Svatého Ducha, Elišky Krásnohorské a Širokou. Před asanací této části města na počátku 20. století byl kostel těsně obklopen zástavbou obytných domů, které přiléhaly zejména k západní polovině bočních stěn lodi. Presbytář byl obklopen plochou někdejšího hřbitova. Přístup ke kostelu umožňovaly jen úzké průchody ze severu, západu a jihu, ulice se nazývaly Střelná a Kostelní. Dokumentovanou částí objektu je jeho severní fasáda v ulici U Svatého Ducha, jejíž oprava proběhla v roce 2012.

5 Praha 1 Staré Město, kostel sv. Ducha, severní fasáda. Zpracoval Ing. arch. Ladislav Bartoš s. 5/ Souvislosti zkoumané věci Samostatnou problematiku představuje poloha středověkého kláštera benediktinek při kostele sv. Ducha. V literatuře bývá zvažována poloha západně, nebo severně od kostela. Bližší zkoumání by si jistě zasloužila rovněž otázka podoby, rozsahu a vývoje mladší zástavby, přiléhající ke kostelu od středověku až po počátek 20. století. Z historických plánů, fotografií, i z Langweilova modelu Prahy, vyplývá, že se zástavba přimykala k západní polovině lodi kostela jak z jižní, tak i ze severní strany. Zbývající část obvodu kostela, včetně většiny západního průčelí, byla volná. Tato situace je doložena cca od konce 18. století do počátku 20. století. Situace v dřívějších staletích vyžaduje další zkoumání Charakteristika věci Středověké zdivo lodi kostela je převážně kamenné, vyzděné z lomového opukového zdiva. Zdivo dvakrát odstupněných opěrných pilířů je rovněž z lomové opuky, armatura čel a nároží pilířů je z pískovcových kvádrů, stejně jako sokl. Opěrné pilíře byly do značné míry přezděny v roce 1916, materiálem byl opět lomový kámen a pískovcové kvádry na armování. Cihly se vyskytují zejména v zazdívkách. Z cihelného zdiva je rovněž novodobá ( ) sakristie Popis věci Severní stěna lodi kostela je opěrnými pilíři rozčleněna do čtyř ploch. Omítkové plochy jsou zcela hladké, jediným profilovaným prvkem je fabionová korunní římsa, patrně z úpravy na počátku 19. století. Za prvními třemi opěrnými pilíři (počítáno od západu) jsou viditelné kotevní desky táhel. Omítky této části jsou poměrně dobře dochovány, nebyly plošně odstraňovány, k odhalení zdiva došlo pouze v místech defektů. V těchto místech se ukázalo, že zdivo chrámové lodi je zde kamenné lomové. Opěrné pilíře mají pískovcovými kvádry armovaná nároží a celé čelo, plochy jejich boků jsou omítané (čela pilířů byla neomítaná již v době Langweilově, při pozdějších opravách omítnuta, na počátku 20. století provedena současná úprava). Odkryté zdivo pilířů je lomové opukové, charakterem maltoviny a spárořezu odpovídající přezdění spodních částí pilířů v roce Výklenek ve druhém poli fasády (od západu) Stěny výklenku tvoří boky opěrných pilířů (západní a východní strana) a stěna lodi kostela. Shora je výklenek uzavřen segmentovou klenbou. Na fotografii z roku 1916 (viz příloha 4) byl prostor uzavřen cihelnou stěnou, k jeho otevření do exteriéru došlo zřejmě při dalších úpravách před rokem Popisy sond Sondy byly prováděny pouze zhotovitelem opravy, a to v místech poruch a defektů. Ve výklenku v druhém poli fasády od západu byly omítky v úrovni parteru otlučeny do úrovně cca 2 2,5 m. Východní stěna výklenku (= západní strana 3. pilíře od západu) 1 kamenný sokl kostela z doby jeho výstavby, odsekáno do úrovně líce zdiva nad soklem; 2 lomové opukové zdivo, poškozené při požáru (asi 1689, příp. 1755); 3 novodobě přezděná část zdiva čelní části pilíře, opuka, zřejmě 1916;

6 Praha 1 Staré Město, kostel sv. Ducha, severní fasáda. Zpracoval Ing. arch. Ladislav Bartoš s. 6/11 Jižní stěna výklenku (část severní zdi lodi kostela) 1 kamenný sokl kostela z doby jeho výstavby, odsekáno do úrovně líce zdiva nad soklem; 2 lomové opukové zdivo, poškozené při požáru (asi 1689, příp. 1755), v horní části sondy zřejmá řada kapes po trámech (snad přepatrování prostoru?); 3 část líce zdi amorfního tvaru, která byla požárem asi nejhůře poškozena, byla v rámci následných oprav přezděna smíšeným zdivem kombinace řádků cihel a opuky; Západní stěna výklenku (= východní strana 2. pilíře od západu) 1 lomové opukové zdivo, poškozené při požáru (asi 1689, příp. 1755); 2 cihelná vyrovnávka špalety druhotně proraženého průchodu; 3 záklenek průchodu z opuky přímá klenba, naznačující spíše pozdní dataci průchodu (asi 2. polovina 19. století); 4 cihelná zazdívka průchodu, zřejmě až z doby úprav na počátku 20. století; 5 - novodobě přezděná část zdiva čelní části pilíře, opuka, zřejmě 1916; V západním poli plochy severní stěny lodi kostela byla provedena nepravidelná sonda o rozměrech cca 1 x 1,5 m, která odhalila část kamenného okenního ostění (styk levého ostění a rovného překladu) zazděného okna. Prvky ostění a překlad jsou z opuky, zazdívka otvoru je cihelná. Nad překladem byla odhalena ještě část segmentu vylehčovacího oblouku z lomové opuky. Odhalená situace prozrazuje jednoduchou profilaci prvků prosté okosení, na jehož ploše byly pozorovatelné pozůstatky omítkové vrstvy s několika vrstvami nátěrů. Na olejomalbě J. Minaříka z roku 1911 (viz příloha 3) je toto okno patrné (možná už jako zazděný, ale v rámci fasády stále ještě přiznaný prvek). Poloha levého horního koutu zazděného okna: 45 cm od západní hrany 2. opěrného pilíře (při počítání od západního průčelí) 250 cm pod spodní hranou korunové římsy lodi 216 cm nad hřebenem stříšky schodišťového přístavku Rozměry okna nebylo, vzhledem k rozsahu sondy, možné určit. Při obdélném okně pod pultovou střechou (nejvýchodnější pole, tj. první okno při počítání zleva) byl odhalen pískovcový prvek ostění. Nálezová situace svědčí o tom, že tvar a rozměr okna byl dodatečně upravován. Nalezené kamenné ostění se nachází cca 10 cm východně od líce levé cihelné špalety současného obdélného okna. Kamenné ostění je profilováno okosením. Rozměry kamenného prvku: 29 x 88 cm Rozměry okna: šířka 72 cm, výška 89 cm 3. Interpretace poznatků 3.01 Datace zkoumané věci kostel polovina 14. století požáry kostela, resp. v jeho okolí , 1755 sakristie , 1884, 1891, opravy fasád/omítek kostela

7 Praha 1 Staré Město, kostel sv. Ducha, severní fasáda. Zpracoval Ing. arch. Ladislav Bartoš s. 7/ Autorské připsání Nebylo zjištěno. 4. Památkové hodnocení Památkově velmi hodnotná sakrální stavba z poloviny 14. století prošla celkovou obnovou vnějšího pláště, skýtající určitou naději na zachování památky v dobrém stavebně technickém stavu v příštích letech či desetiletích. Rovněž jednotlivé nálezové situace, popsané v této zprávě, by měly mít vhodné podmínky k jejich dlouhodobému zachování v dobrém stavu. Všechny odhalené situace byly opět zakryty novou omítkou na vápenné bázi. O možnosti analytické prezentace některých nálezů nebylo v tomto případě uvažováno. Vytvoření vhodných podmínek, tedy zakrytí jednotlivých kamenných prvků omítkami, by mělo být prioritou i v budoucnosti. 5. Seznam příloh 1. Kostel sv. Ducha na Langweilově modelu, 30. léta 19. století. 2. Kostel sv. Ducha na mapě stabilního katastru. 3. Severozápadní pohled na kostel a starou zástavbu kolem něj, malba 1911 (výřez). 4. Fotografie - pohled na severní stranu kostela po odbourání přilehlé zástavby, Odhalené zdivo ve výklenku, trojice záběrů a orientační půdorysný plán 6. Východní stěna výklenku 7. Jižní stěna výklenku 8. Západní stěna výklenku 9. Objevené ostění zazděného okna v západním poli severní stěny lodi 10. Ostění upraveného okna pod pultovou střechou

8 Praha 1 Staré Město, kostel sv. Ducha, severní fasáda. Zpracoval Ing. arch. Ladislav Bartoš s. 8/11 6. Přílohy

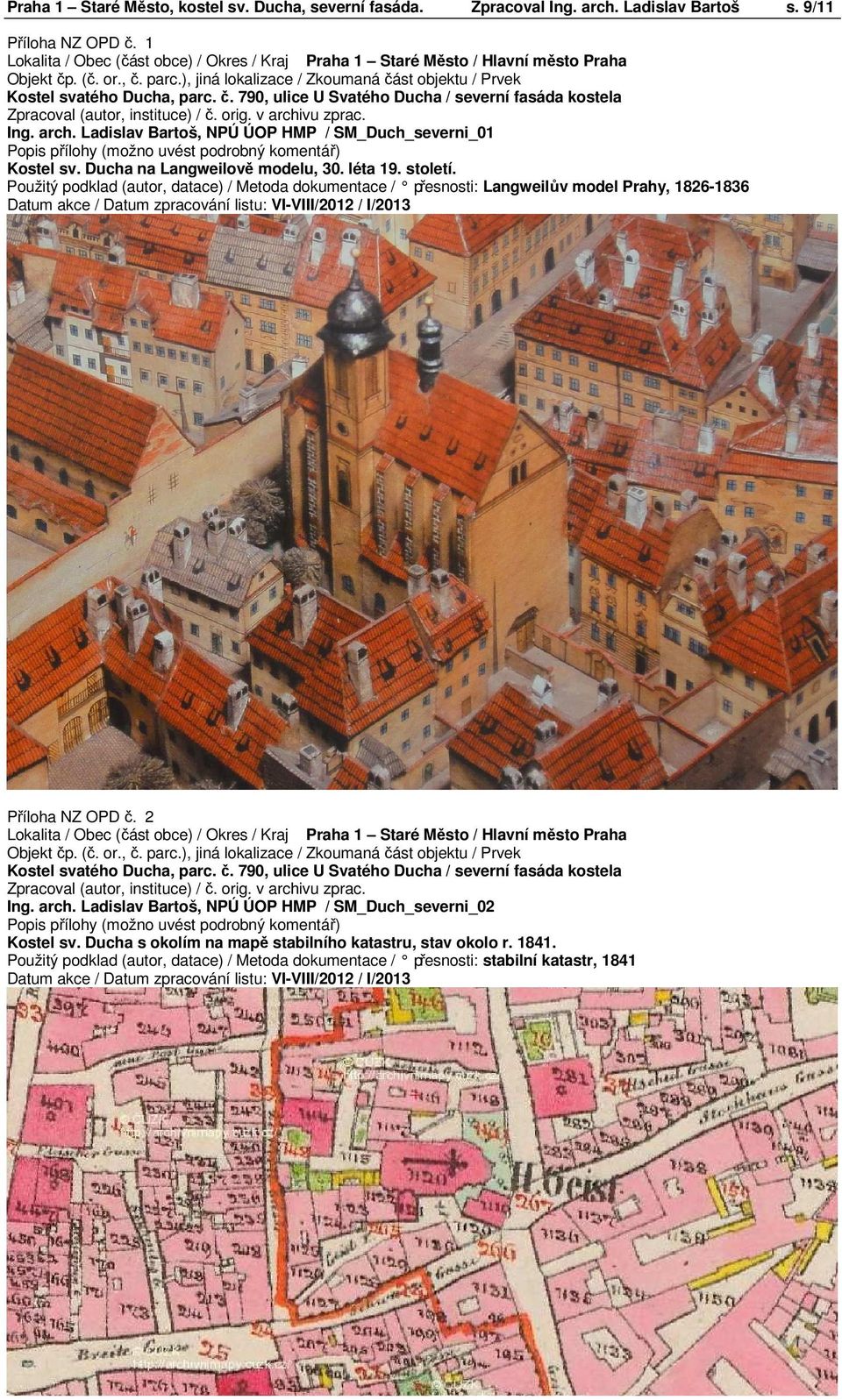

9 Praha 1 Staré Město, kostel sv. Ducha, severní fasáda. Zpracoval Ing. arch. Ladislav Bartoš s. 9/11 Příloha NZ OPD č. 1 Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / SM_Duch_severni_01 Kostel sv. Ducha na Langweilově modelu, 30. léta 19. století. Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: Langweilův model Prahy, Příloha NZ OPD č. 2 Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / SM_Duch_severni_02 Kostel sv. Ducha s okolím na mapě stabilního katastru, stav okolo r Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: stabilní katastr, 1841

10 Praha 1 Staré Město, kostel sv. Ducha, severní fasáda. Zpracoval Ing. arch. Ladislav Bartoš s. 10/11 Příloha NZ OPD č. 3 Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / SM_Duch_severni_03 Severozápadní pohled na kostel a starou zástavbu kolem něj, malba 1911 (výřez). Patrný obdélník okna v prvním poli severní fasády lodi nad střechou přilehlého stavení. Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: J. Minařík, olej na plátně, 1911 Příloha NZ OPD č. 4 Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / SM_Duch_severni_04 Fotografie zachycuje pohled na severní stranu kostela po odbourání přilehlé zástavby v roce Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: publikováno v: Židovské město pražské na vedutách, fotografiích a pohlednicích, Edmund Orián, Kateřina Bečková, Belle Epoque, Praha, 2004

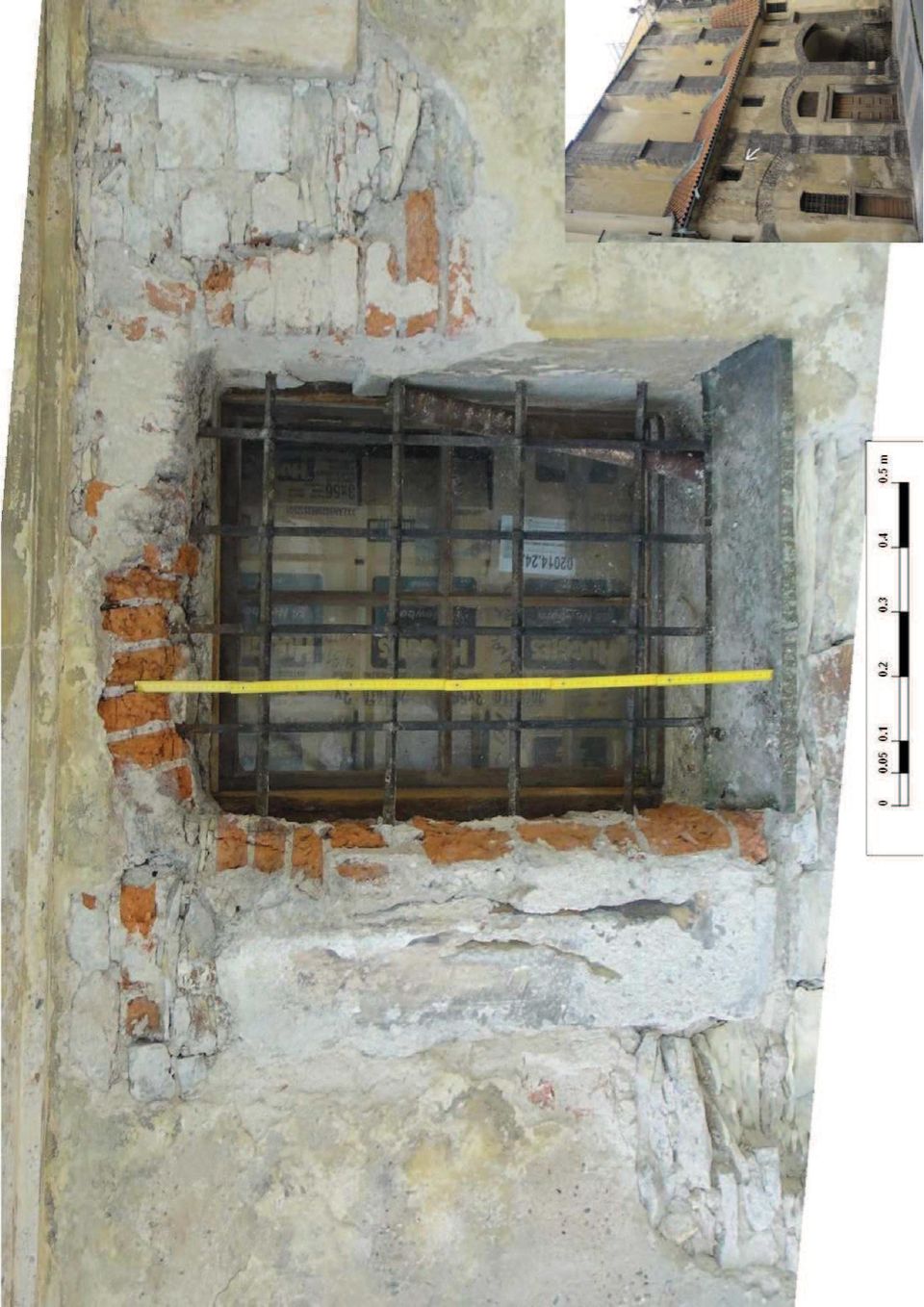

11 Praha 1 Staré Město, kostel sv. Ducha, severní fasáda. Zpracoval Ing. arch. Ladislav Bartoš s. 11/11 Příloha NZ OPD č. 5 Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / SM_Duch_severni_05 Odhalené zdivo ve výklenku, trojice záběrů a orientační půdorysný plán Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto LB/2012 / jednosnímková fotogrammetrie Příloha NZ OPD č. 6 Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / SM_Duch_severni_06 Východní stěna výklenku Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto LB/2012 / jednosnímková fotogrammetrie Příloha NZ OPD č. 7 Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / SM_Duch_severni_07 Jižní stěna výklenku Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto LB/2012 / jednosnímková fotogrammetrie Příloha NZ OPD č. 8 Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / SM_Duch_severni_08 Západní stěna výklenku Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto LB/2012 / jednosnímková fotogrammetrie Příloha NZ OPD č. 9 Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / SM_Duch_severni_09 Objevené ostění zazděného okna v západním poli severní stěny lodi Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto LB/2012 / jednosnímková fotogrammetrie Příloha NZ OPD č. 10 Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / SM_Duch_severni_10 Ostění upraveného okna pod pultovou střechou Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto LB/2012 / jednosnímková fotogrammetrie
