Information. Výměna pístu relé / kroužku AirZ v brzdovém ventilu tažného vozidla s řídicí elektronikou EBS2 (CBU) Popis
|
|
- Alois Otto Bařtipán
- před 5 lety
- Počet zobrazení:
Transkript
1 Service 2013/0014/2 Information SVOLAVACI AKCE (BEZPECNOSTNI) - O33 STRALIS AS EURO 4; STRALIS AT/AD EURO 4; TRAKKER AD - AT EURO ROZVADEC VZDUCHU Věc Výměna pístu relé / kroužku AirZ v brzdovém ventilu tažného vozidla s řídicí elektronikou EBS2 (CBU) Popis Ve všech vozidlech, která jsou uvedena v seznamu, je potřeba vyměnit píst relé s kroužkem AirZ ventilu motorové brzdy EBS2 (CBU). Zahrnutá vozidla Stralis a Trakker s brzdovým ventilem tažného vozidla s řídicí elektronikou EBS2 (CBU) Zásahy dealera Předepsané postupy: - Výměna pístu relé s kroužkem AirZ v brzdovém ventilu tažného vozidla s řídicí elektronikou EBS2 (CBU) - Kontrola funkčnosti, těsnosti a brzd na válcové zkušebně Povinnost vrátit tyto díly: Všechny demontované díly, zejména píst relé s kroužkem AirZ, musí být odeslány zpět do skladu zboží pro jednotlivé trhy společněse standardními dodávkami v záruce. Píst relé musí být rovněžoznačen červeným bodem/červenou tečkou (viz obrázek). Prosíme vás o označení všech komponentů, které mají

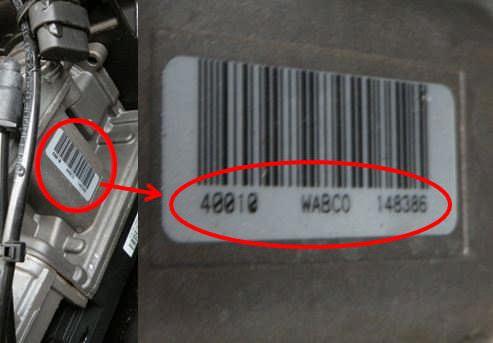

2 být vráceny, referenční značkou O33. POZOR: 1. Předáním žádosti do SAP a následným automatickým potvrzením claim executed potvrdí dílna řádné provedení opravy, spolu s provedenou kontrolou brzd na zkušební stolici. Protokol týkající se úspěšné kontroly brzd musí být přiložen k žádosti v SAP jako doplňkový zdůvodňující dokument, protože v tomto případějde o úkon týkající se bezpečnosti. Nedoložení takového protokolu v žádosti bude mít za následek neproplacení vynaložených nákladů! 2. Kromětoho v okamžiku zadání reklamace v proceduře Claim SAP je naprosto nutné zadat do textového pole sériové číslo CBU. Absence této položky v proceduře Claim způsobí zablokování samotné reklamační procedury Claim 3. Po provedení výměny pístu relé musí být CBU povinněoznačeno pod sériovým číslem bílým bodem, tak aby je bylo možné rychle a bezpečněidentifikovat jako opravené.

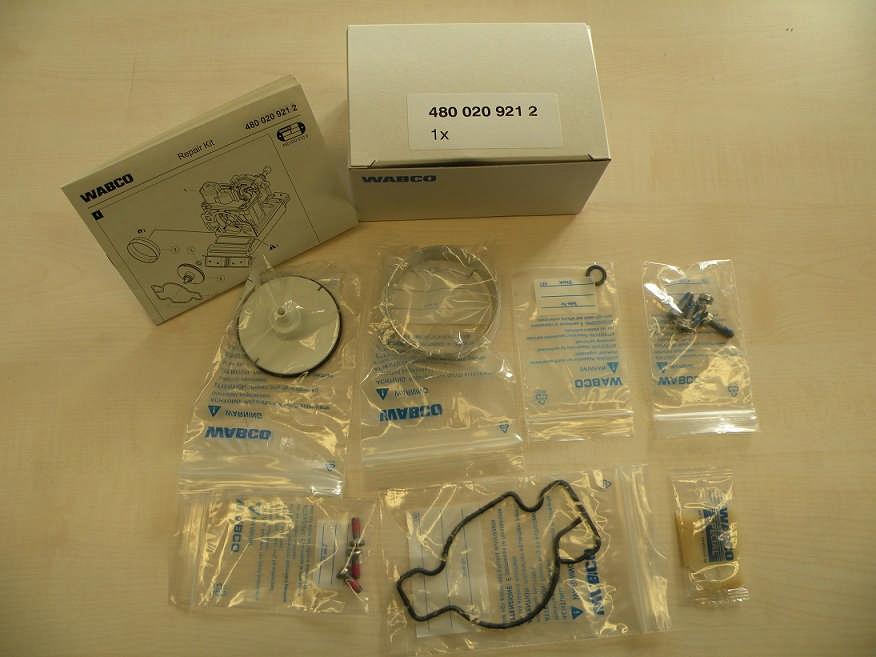

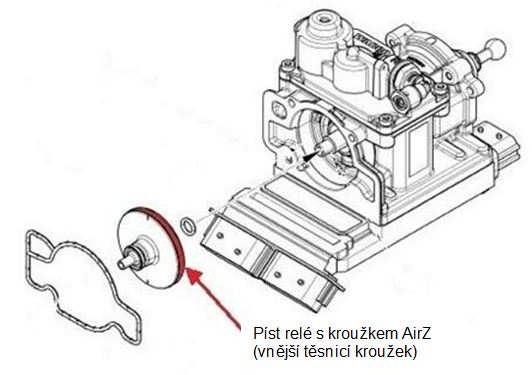

3 Výměna pístu relé a kroužku AirZ v brzdovém ventilu tažného vozidla s řídicí elektronikou EBS2 (CBU) Pozor: Před prováděním výměny musí být vozidlo kompletněodvzdušněno, přičemžje nutné dbát na to, aby zapalování bylo vypnuto! SADA WABCO: 4 šrouby pro lože 3 šrouby pro tlumič O-kroužek Těsnění pro kryt lože Pomocný nástroj Speciální mazací tuk Předinstalovaný (předmazaný) píst s kroužkem AirZ Informace o opravě Pozor: Obecněse pro všechny operace doporučuje používat pouze šrouby a mazací tuk, které byly součástí dodávky! Povolte 2 šrouby a odmontujte vzduchové potrubí. Pomocí vhodného nástroje opatrnězatlačte vzduchové potrubí směrem dolů. (Zbylý vzduch se vypustí!)

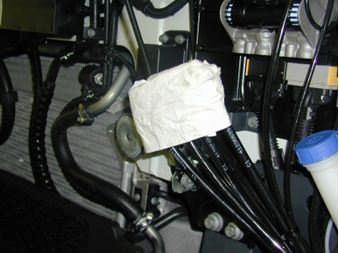

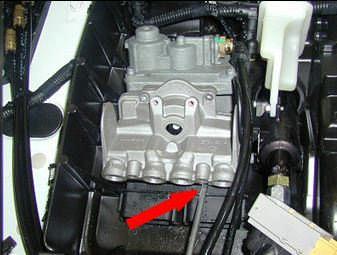

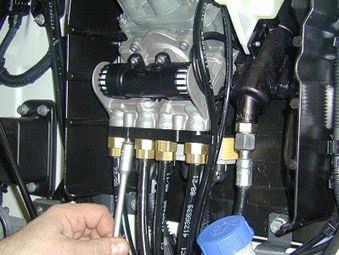

4 Sejměte 4 vzduchové trubky směrem dolů, a posuňte je ke straně. Dbejte, aby trubky zůstaly na svých podložkách. Odstraňte nečistoty z otvorů trubek, vyčistěte je - například hadříkem. Pomocí vhodného nástroje povolte zarážky elektrického konektoru na pravé i levé straně a opatrněvysuňte zástrčku směrem dolů. Povolte 2 šrouby tlumiče a tlumič vyjměte ze svého uložení. Poznámka: Starší vozidla mohou mít 3 šrouby pro upevnění tlumiče, a proto jsou vybaveny pouze sadou se třemi šrouby.

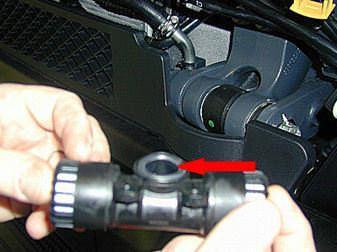

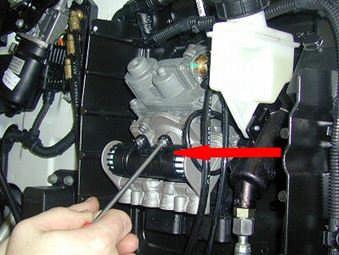

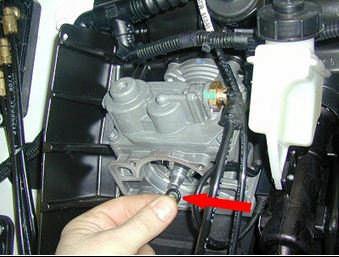

5 Poznámka: Dbejte, aby byl tlumičvybaven O-kroužkem, a aby tento O- kroužek zůstal připevněn. Povolte čtyři šrouby lože ventilu EBS. Dva jsou dobře viditelné na horní straně(viz obrázek). Dva zadní šrouby jsou umístěny pod spojkami pro vzduchové potrubí (viz obrázek).

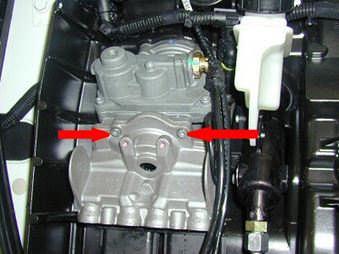

6 Po povolení šroubůopatrně sejměte kryt lože. Těsnění se vyměňuje za nové v průběhu montáže! Opatrněvyjměte píst z lože. Poznámka: Dbejte na to, aby O-kroužek byl uvnitřpístu. Je-li O-kroužek ještě na hřídeli, sejměte jej z hřídele. Vložte zpět píst relé společně s kroužkem AirZ.

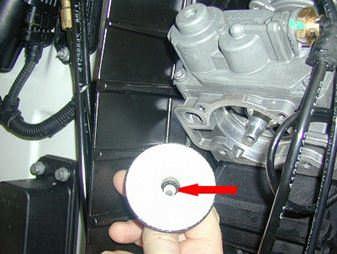

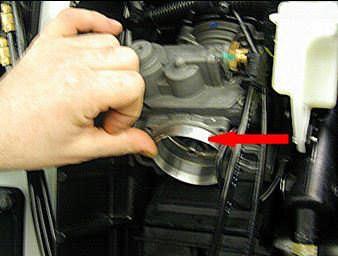

7 Vyskytují-li se v uložení pístu kovové třísky nebo nečistoty, okamžitěje odstraňte. Neprovádějte celkové čištění (například barevných skvrn a stop po gumě). Není nutné provádět celkové mazání, pokud nebude potřeba vyčistit uložení pístu a odstranit zjevné nečistoty. Zatlačte nový O-kroužek na hřídel, ažk zarážce. Umístěte přípravek/pomocný nástroj na otvor lože a vložte nový píst. Nový píst relé lze rozeznat od starého tím, že na starém pístu jsou viditelné praskliny. 1. Starý píst 2. Nový píst

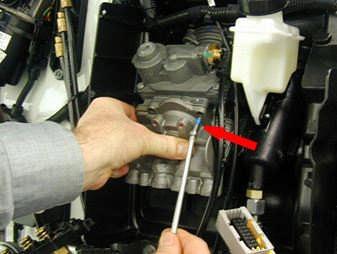

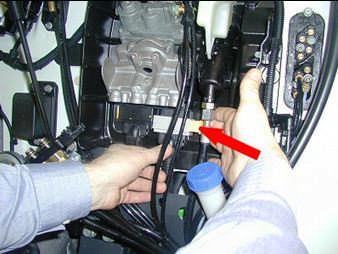

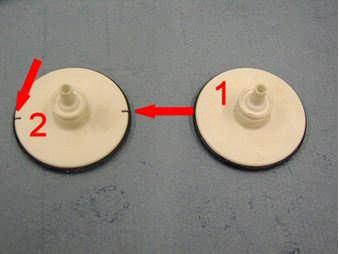

8 Pomocí přípravku nasaďte nový píst relé do otvoru. Poznámka: Píst je předmazaný! Další mazání není nutné! Nový píst nasazujte výhradněs použitím přípravku! Nebude-li při montáži použit vhodný přípravek, kroužek AirZ se poškodí a jižnebude použitelný! Nasaďte píst ažpo doraz, poté vyjměte přípravek. Při nasazování krytu lože je nutné použít nové těsnění, které musí být lehce namazáno. Poznámka: Používejte výhradněmazací tuk, který byl součástí dodávky!

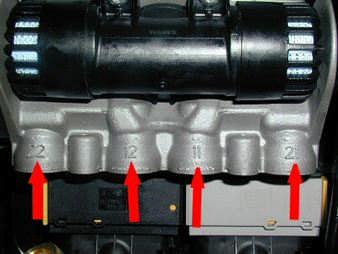

9 Nasaďte zpět kryt lože a použijte k tomu výhradněnové upevňovací šrouby! Utahovací moment: 9 Nm + 2 Nm Nasaďte zpět zástrčku a upevněte zarážky na obou stranách. Nasaďte zpět tlumič, a i v tomto případěpoužijte pouze nové šrouby (2 nebo 3, podle konkrétní verze). Utahovací moment: 2,5 Nm + 1 Nm

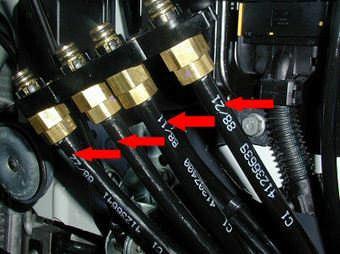

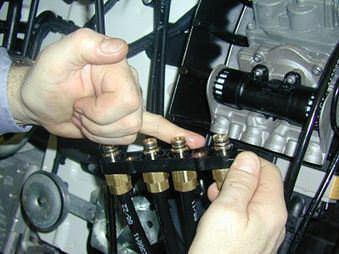

10 Př ed nasazením lehce namaž te O-krouž ky na vzduchovém potrubí a použ ijte k tomu mazací tuk, který byl součástí dodávky. Opět zapojte vzduchové potrubí. Poznámka: Dojde-li k oddělení vzduchových trubek od podložky/držáku, dbejte, aby byly správně zapojeny s ohledem na tlak. (Dávejte pozor na název!)
11 Opět př išroubujte vzduchové potrubí. Utahovací moment: 6,5 Nm. POZOR: Po výměněproveďte kontrolu funkčnosti, těsnosti a kontrolu brzd na válcové zkušební rampě. Vozidlo může být zkolaudováno pouze v př ípaděúspěšného výsledku kontroly. Náhradní díly Rif. Modello / Versione PartNumber Precedente Qta Descrizione Precedente Stralis / Trakker s brzdovým ventilem tažného vozidla s ř ídicí elektronikou EBS2 (CBU) PartNumber Nuovo Sada WABCO (píst relé / kroužek AirZ / doplňky) Qta Nuovo 1 Sadu je potř eba objednat př es nabídku OneCall -> Extended Facilities -> Sada pro opravu. Administrativní definice Descrizione Stralis / Trakker s brzdovým ventilem tažného vozidla s ř ídicí elektronikou EBS2 (CBU) Vým ěna pístu relé / kroužku O33 10 AirZ a kontrola brzd Př ílohy Nr 1 2 File Chassis-MC10-CS-O33.xls O33 LETTER CZ2.doc Codice Manodopera (WU) Rif. Modello / Versione
12 08 March 2013
