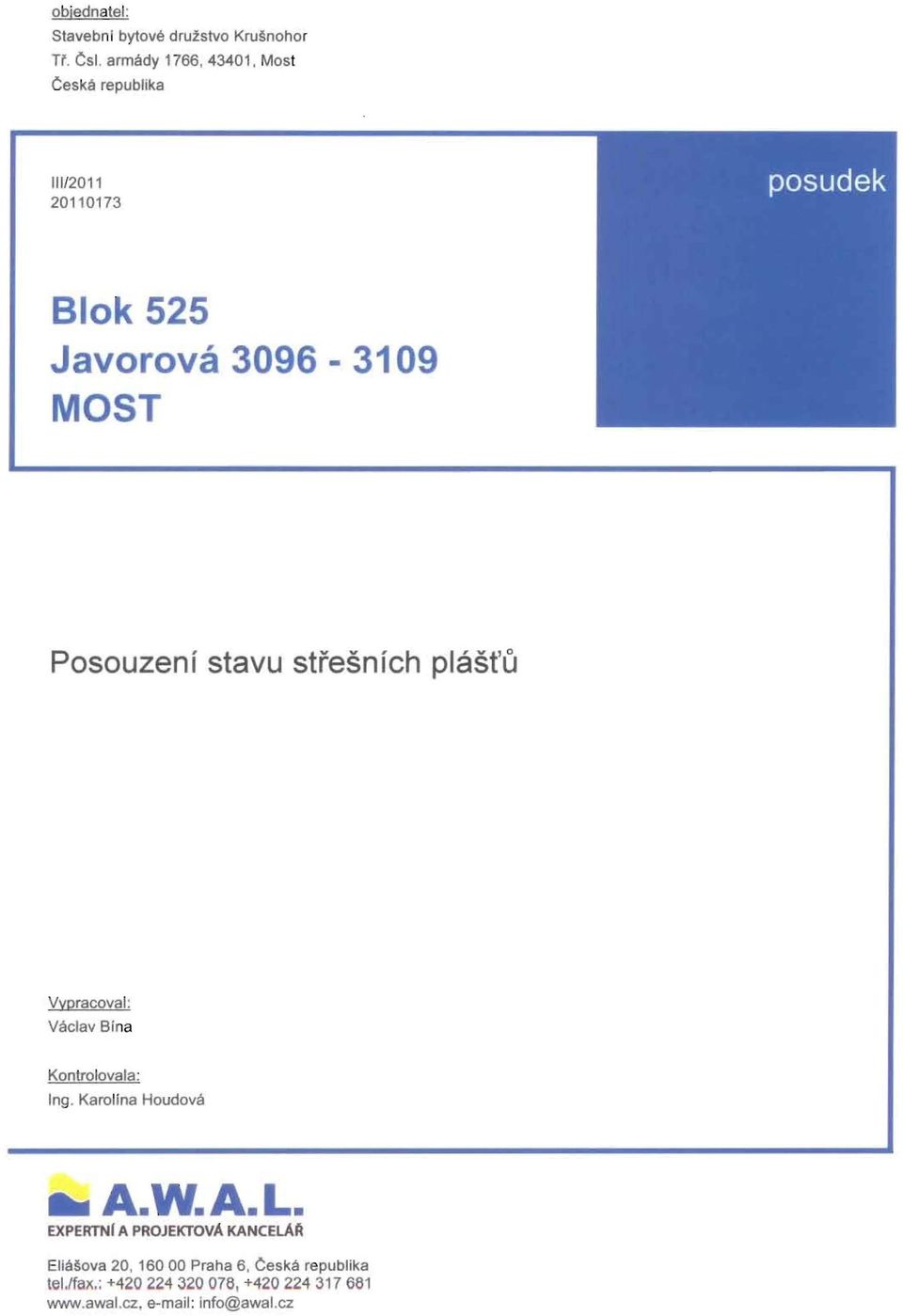

1 objednatel: Stavebnl bytove drufstvo Kru nohor If. Csl. armady 1766, Most Ceska republika 111/ Blok 525 Javorova MOST Posouzeni stavu stresnich plast'u Vypracoval : Vaclav Bina Kontrolovala: Ing. Karolina Houdova A..A.L. EXPERTNI A PROJEKTOVA KANCELAA Ellasova 20, Praha 6, Ceska republlka tel.lfax,: , info@awal.cz

plast'u Vypracoval : Vaclav Bina Kontrolovala: Ing. Karolina Houdova A..A.L.

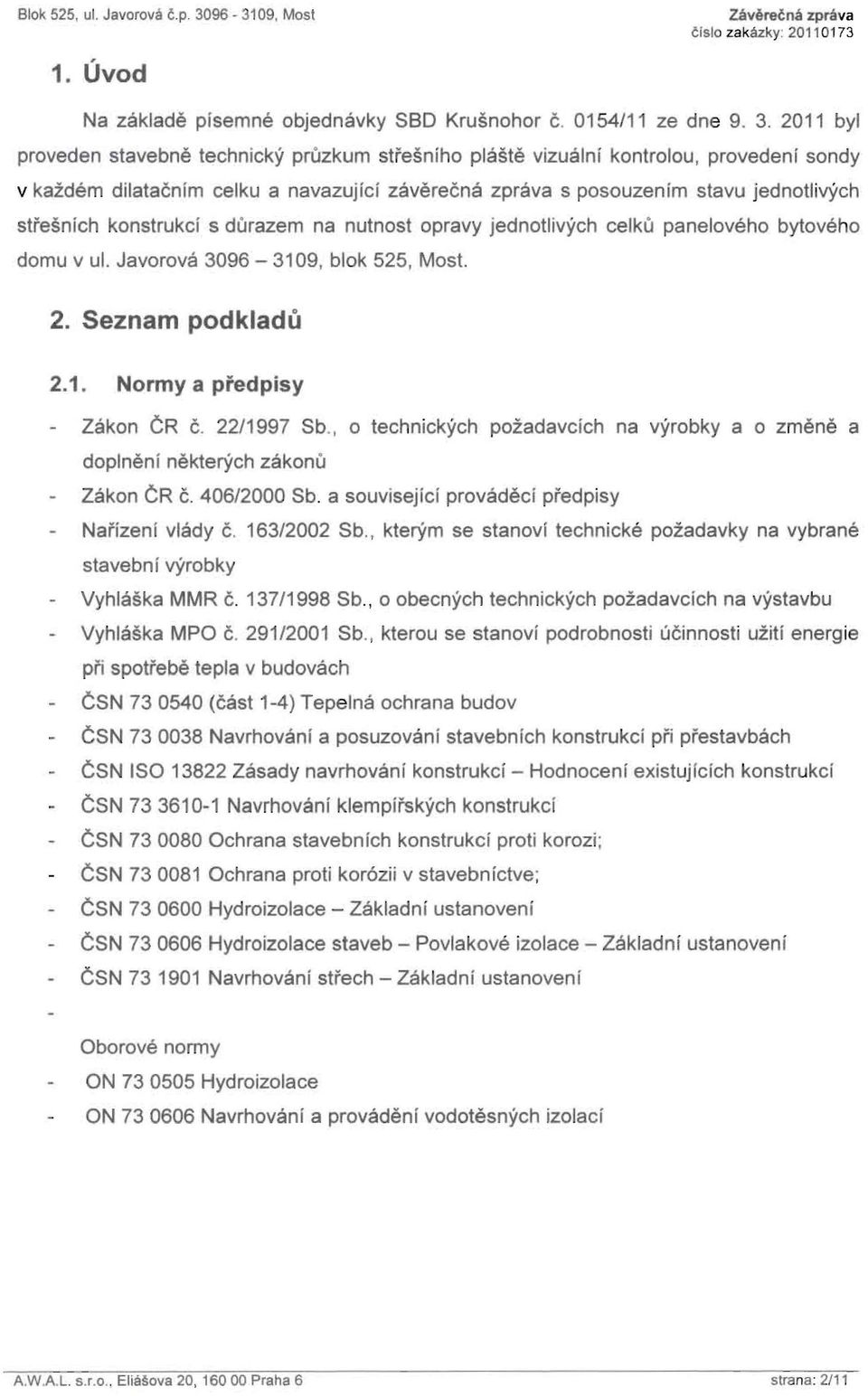

3 Blok 525, ul. Javorova c.p , Most zavereena zprava cislo zakazky: livod Na zaklade pisemne objednavky SBD Krusnohor C. 0154/11 ze dne byl proveden stavebne technicky pruzkum stresniho plaste vizualni kontrolou, provedenf sondy v kazdem dilatacnim celku a navazujici zaverecna zprava s posouzenim stavu jednotlivych stresnich konstrukci s durazem na nutnost opravy jednotlivych celku paneloveho bytoveho domu v ul. Javorova , blok 525, Most. 2. Seznam podkladu 2.1. Normy a predpisy Zakon CR c. 22/1997 Sb., 0 technickych pozadavc!ch na vyrobky a 0 zmene a doplneni nekte,ych zakonu Zakon CR c. 406/2000 Sb. a souvisejici provadeci pi'edpisy Narizeni vlady c. 163/2002 Sb., kte,.ym se stanovi technicke pozadavky na vybrane stavebni vyrobky Vyhlaska MMR c. 137/1998 Sb., 0 obecnych technickych pozadavcich na vystavbu Vyhlaska MPO c. 291/2001 Sb., kterou se stanovi podrobnosti ucinnosti uziti energie pn spotrebe tepla v budovach CSN (cast 1-4) Tepelna ochrana budov CSN Navrhovani a posuzovani stavebnich konstrukci prj prestavbach CSN ISO Zasady navrhovani konstrukci - Hodnoceni existujicich konstrukci CSN Navrhovani klempii'skych konstrukci CSN Ochrana stavebnich konstrukci proti korozi; CSN Ochrana proti kor6zii v stavebnictve; CSN Hydroizolace - Zakladni ustanoveni CSN Hydroizolace staveb - Povlakove izolace - Zakladni ustanoveni CSN Navrhovani strech - Zakladni ustanoveni Oborove normy ON Hydroizolace ON Navrhovani a provadenf vodotesnych izolac! A.W.A.L. s.r.o., EIiEit;ova 20, Praha 6 strana: 2/11

2011 byl proveden stavebne technicky pruzkum stresniho plaste vizualni kontrolou, provedenf sondy v kazdem dilatacnim celku a navazujici zaverecna zprava s posouzenim stavu jednotlivych stresnich

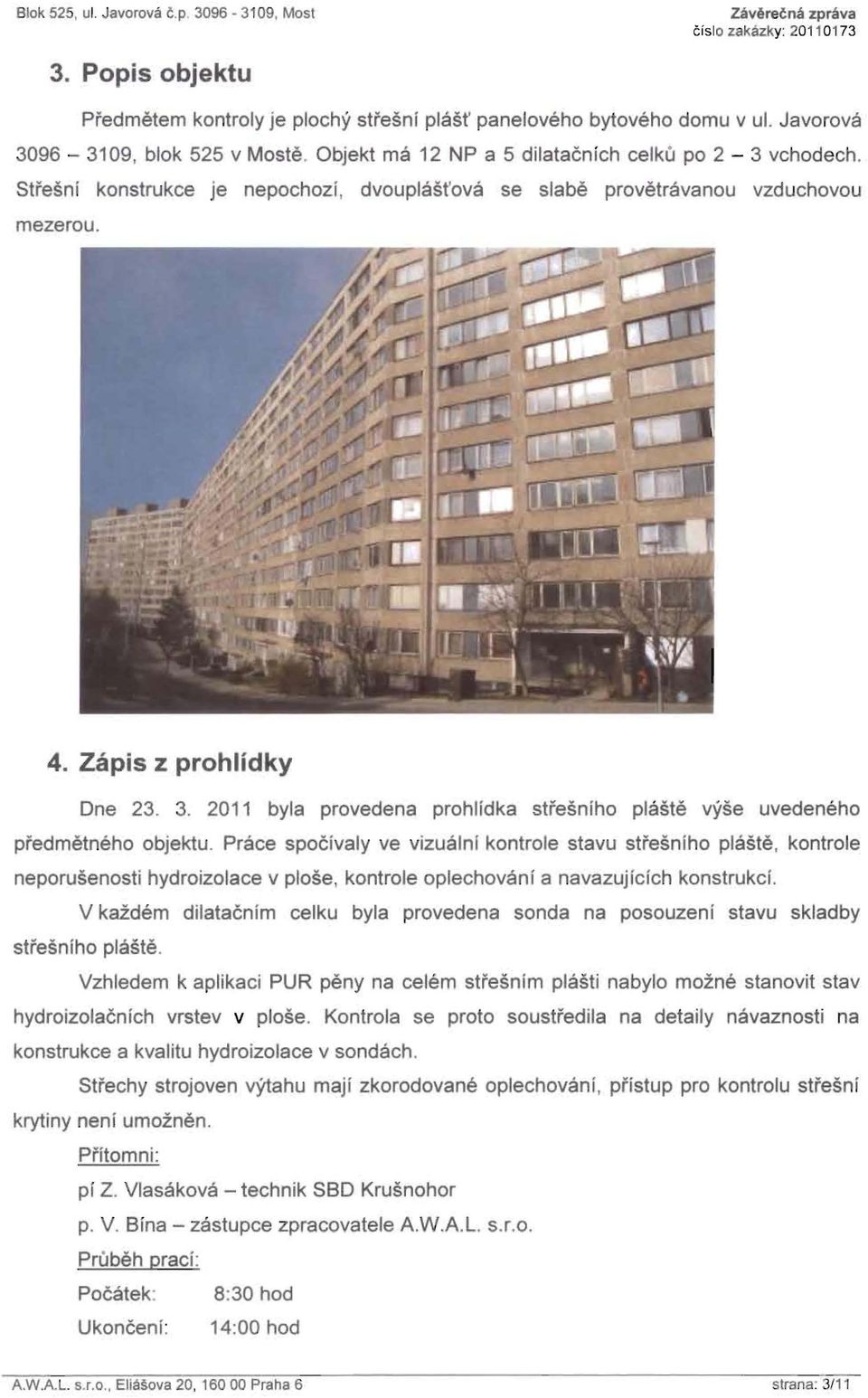

4 Siok 525. ul. Javorova c.p Most Zilv6re na zprava Cfsl o zakazky Popis objektu Predmetem kontroly je plochy stresnl plast' paneloveho bytoveho domu v ul. Javorova , blok 525 v Moste. Objekt ma 12 NP a 5 dilatacn!ch celku po 2-3 vchodech. Stresni konstrukce je nepochozi, dvouplast'ova se slabe provetravanou vzduchovou mezerou. 4. Zapis z prohlidky One byla provedena prohlidka stresniho plaste vyse uvedeneho predmetneho objektu. Prace spoc!valy ve vizualnl kontrole stavu stresniho plaste, kontrole neporusenosti hydroizolace v plose, kontrole oplechovani a navazujicich konstrukci. V kaidem dilatacnim celku byla provedena sonda na posouzeni stavu skladby stresniho plaste. Vzhledem k aplikaci PUR peny na celem stresn[m plasti nabylo moine stanovit stay hydroizolacnlch vrstev v plose. Kontrola se proto soustredila na detaily navaznosti na konstrukce a kvalitu hydroizolace v sondach. Stfechy strojoven vytahu maji zkorodovane oplechovani, pristup pro kontrolu stresn! krytiny nenl umoinen. Pritomni: pi Z. Vlasakova - technik SBD Krusnohor p. V. B!na - zastupce zpracovatele A.W.A.L. s.r.o. Prubeh prad: Pocatek: 8:30 hod Ukoncen!: 14:00 hod A.W.A.l. s.r.o, Elh1Sova 20, Praha 6 strana: 3/11

Zapis z prohlidky One 23. 3. 2011 byla provedena prohlidka stresniho plaste vyse uvedeneho predmetneho objektu. Prace spoc!

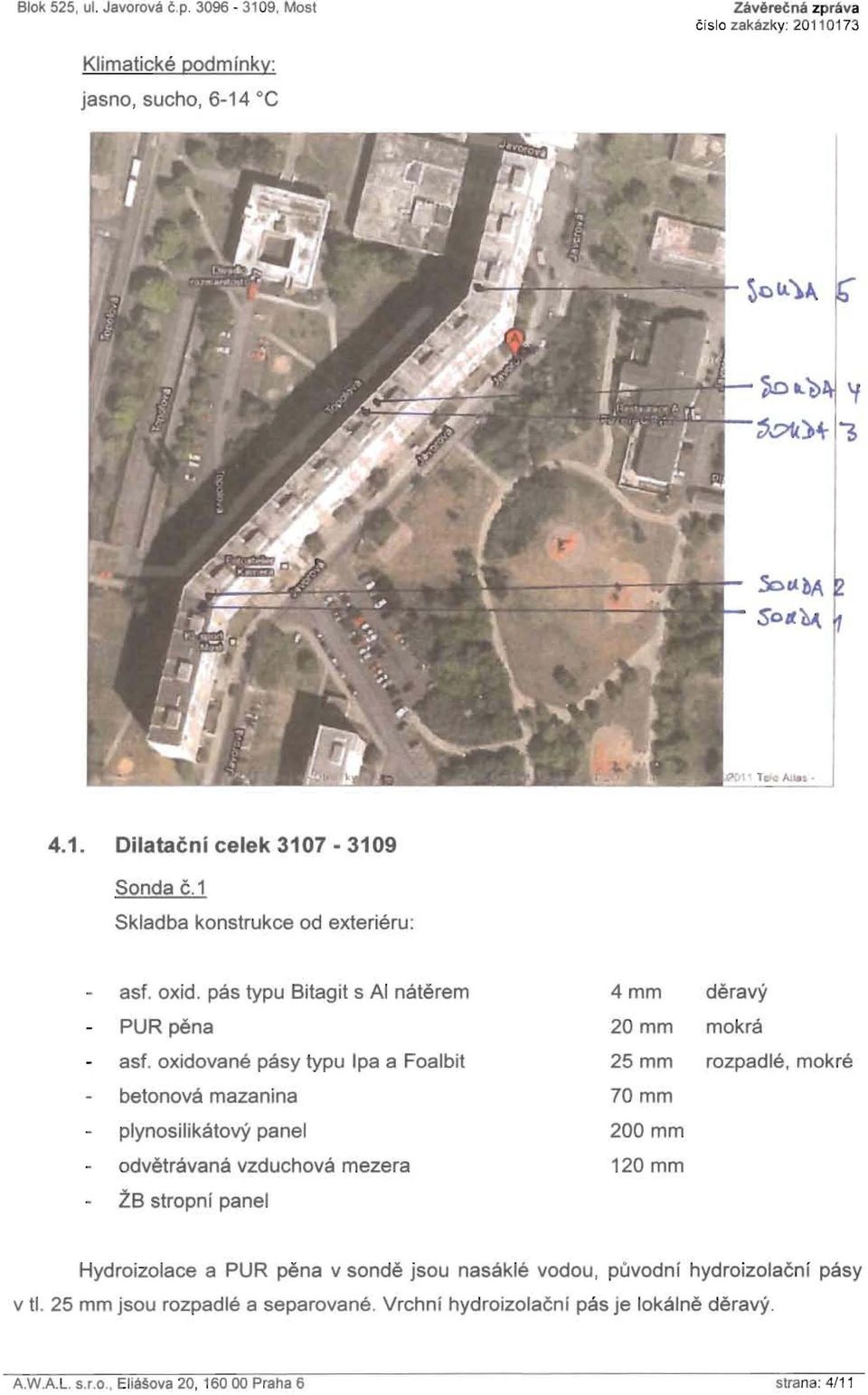

5 Siok 525, ul. Javorova t.p , Most Zavilre na zprava cislo zakazky: Klimaticke podm inky: jasno, sucho, 6-14 c 4.1. Dilatacni celek Sonda c.1 Skladba konstrukce od exterieru: asf. oxid. pas typu Bitagit s AI naterem PUR pena asf. oxidovane pasy typu Ipa a Foalbit betonova mazanina plynosilikatovy panel odvetravana vzduchova mezera lb stropni panel 4 mm deravy 20 mm mokra 25 mm rozpadle, mokre 70mm 200 mm 120 mm Hydroizolace a PUR pena v sonde jsou nasakle vodou, puvodni hydroizolacni pasy v tl. 25 mm jsou rozpadle a separovane. Vrchni hydroizolacni pas je lokalne deravy. A.W.A.L. s.r.o. Elia~ova 20, Praha 6 strana: 4/11

oxidovane pasy typu Ipa a Foalbit betonova mazanina plynosilikatovy panel odvetravana vzduchova mezera lb stropni panel 4 mm deravy 20 mm mokra 25 mm rozpadle, mokre

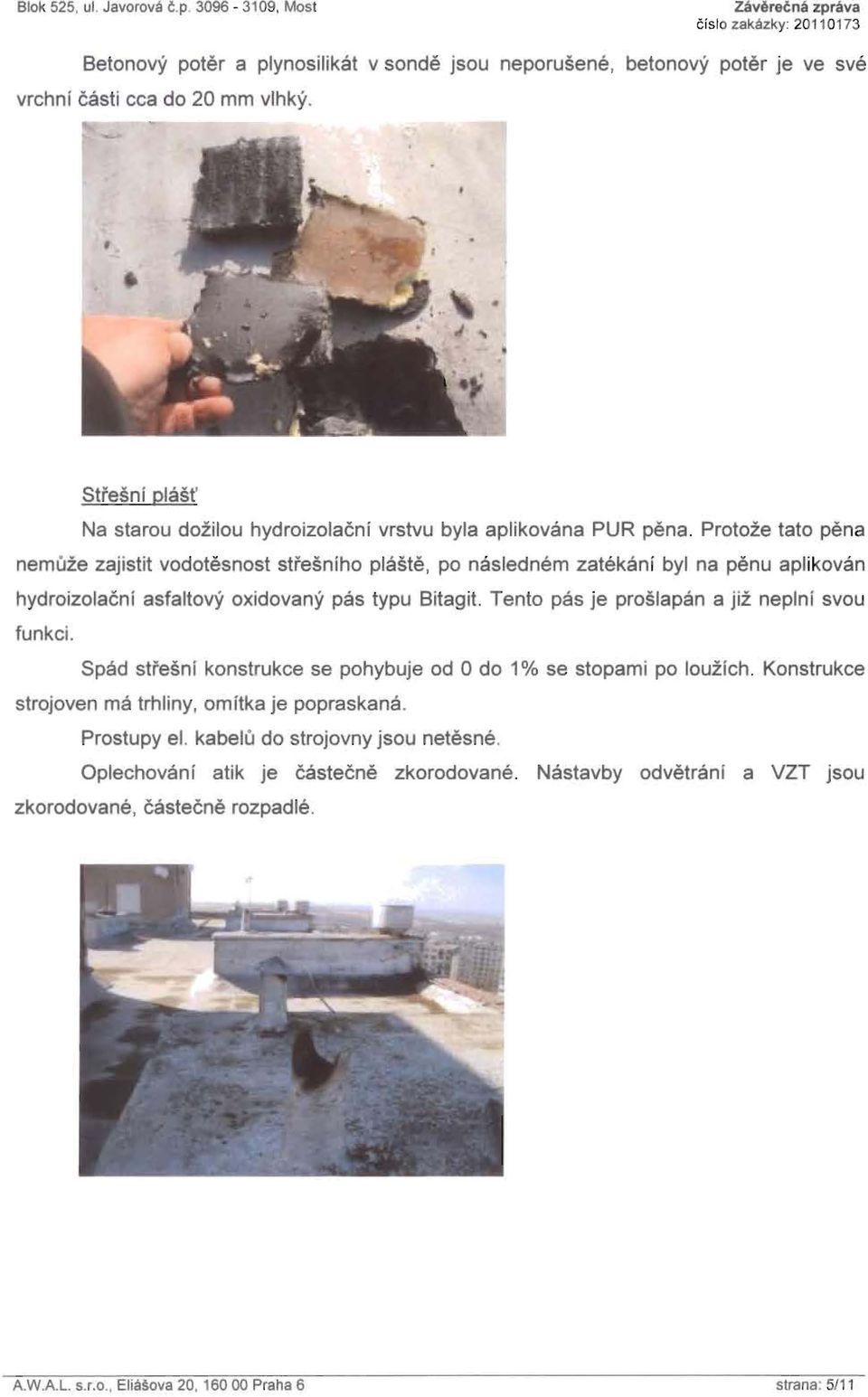

6 Blok 525, ul. Javorova ~. p , Most Zavirecna zprava cislo zakazky Betonovy poter a plynosilikat v sonde jsou neporusene, betonovy poter je ve sve vrchni casti eea do 20 mm vlhky. Stresni plasf Na starou doiilou hydroizolacni vrstvu byla aplikovana PUR pena. Protoie tato pena nemuze zajistit vodotesnost stresniho plaste, po naslednem zatekani byl na penu aplikovan hydroizolacni asfaltovy oxidovany pas typu Bitagit. Tento pas je proslapan a jii neplni svou funkei. Spad sti'esni konstrukce se pohybuje od 0 do 1 % se stopami po louzieh. Konstrukee strojoven ma trhliny, omitka je popraskana. Prostupy el. kabelu do strojovny jsou netesne. Oplechovani atik je castecne zkorodovane. Nastavby odvetranr a VZT jsou zkorodovane, castecne rozpadle. A.W.A.L. s.r.o., Elia~va 20, Praha 6 strana. 5/1 1

Protoie tato pena nemuze zajistit vodotesnost stresniho plaste, po naslednem zatekani byl na penu aplikovan hydroizolacni asfaltovy oxidovany pas typu Bitagit.

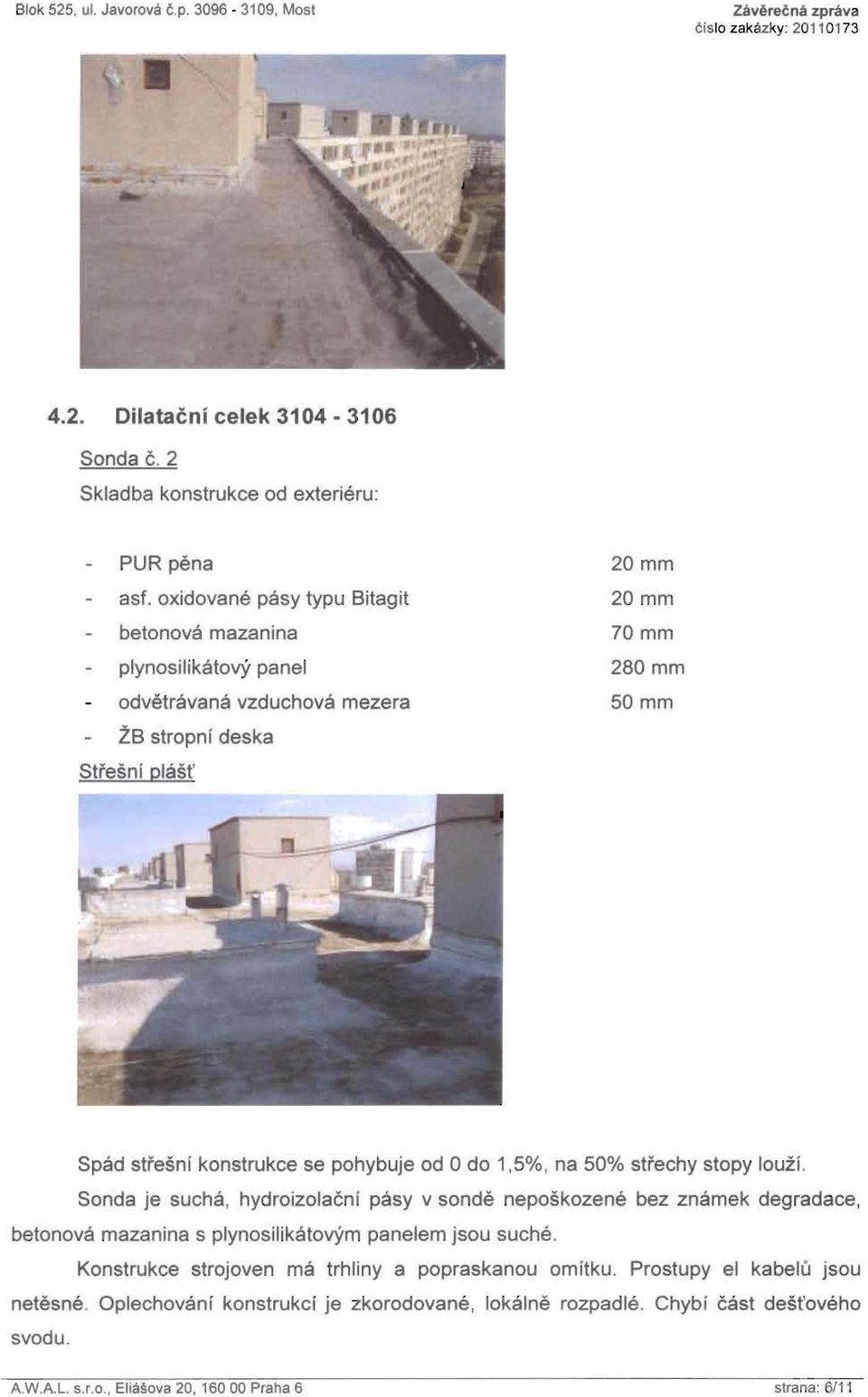

7 Blok 525. ul. Javorova c.p , Mosl Ztlv6recntl zprava cislo zakazky: Dilatacni cejek Sonda c. 2 Skladba konstrukce od exterieru: PUR pena ast. oxidovane pasy typu Bitagit betonova mazanina plynosilikatovy panel odvetravana vzduchova mezera ib stropnl deska Stresni plast' 20mm 20mm 70mm 280mm 50mm Spad stresni konstrukce se pohybuje od 0 do 1,5%, na 50% strechy stopy louif. Sonda je sucha, hydroizolacni pasy v sonde neposkozene bez znamek degradace, betonova mazanina s plynosilikatovym panelem jsou suche. Konstrukce strojoven rna trhliny a popraskanou omitku. Prostupy el kabelu jsou netasne. Oplechovanl konstrukci je zkorodovane, lokalne rozpadle. Chybi cast dest'oveho svodu. A.WAL. S.r.o., Elia ova 20, Praha 6 strana: 6/1 1

od 0 do 1,5%, na 50% strechy stopy louif. Sonda je sucha, hydroizolacni pasy v sonde neposkozene bez znamek degradace, betonova mazanina s plynosilikatovym panelem jsou suche.

8 Siok 525, ul. Javorova c.p , Most zav6recna zprava Crslo zakllzky Dilatacni celek Sonda C. 3 Skladba konstrukce od exterieru: PUR pena asf. oxidovane pasy typu Bitagit betonova mazanina plynosillkatovy panel odvetravana vzduchova mezera ZB stropnl deska 20mm 15 mm 60mm 210 mm 80mm Stresni plast' Na 1/3 plochy strechy byla odstranlma PUR pena a provedeny opravy navafenim jedne vrstvy hydroizolacniho pasu. A.W.A.L. s.r.o, Eliasova 20, Praha 6 strana: 7/11

oxidovane pasy typu Bitagit betonova mazanina plynosillkatovy panel odvetravana vzduchova mezera ZB stropnl deska 20mm 15 mm

9 Slok 525, ul. Javorova ~. p , Most zaverecna zprava cislo zakazky; Spad stresni konstrukce se pohybuje od 0 do 1,5%, na 50% strechy stopy loui!. Sonda je sucha, hydroizolacni pasy v sonde neposkozene bez znamek degradace, betonova mazanina 5 plynosilikatovym panelem jsou suche. Konstrukce strojoven ma trhliny, opadavaji omitky. Prostupy el kabelu jsou netesne. Oplechovanf je zkorodovane, lokafne opravovane Dilatacni celek Sonda C. 4 Skladba konstrukce od exterieru: PUR pena asf. oxidovane pasy typu Sitagit betonova mazanina plynosilikatovy panel odvetravana vzduchova mezera ZS stropn! deska 20mm 15mm 50 mm 240mm 80mm Stresni plast' AWAL. s. r. o., Elia~ova 20, PraM 6 strana: 8/1 1

Konstrukce strojoven ma trhliny, opadavaji omitky. Prostupy el kabelu jsou netesne. Oplechovanf je zkorodovane, lokafne opravovane. 4.4. Dilatacni celek 3099-3101 Sonda C.

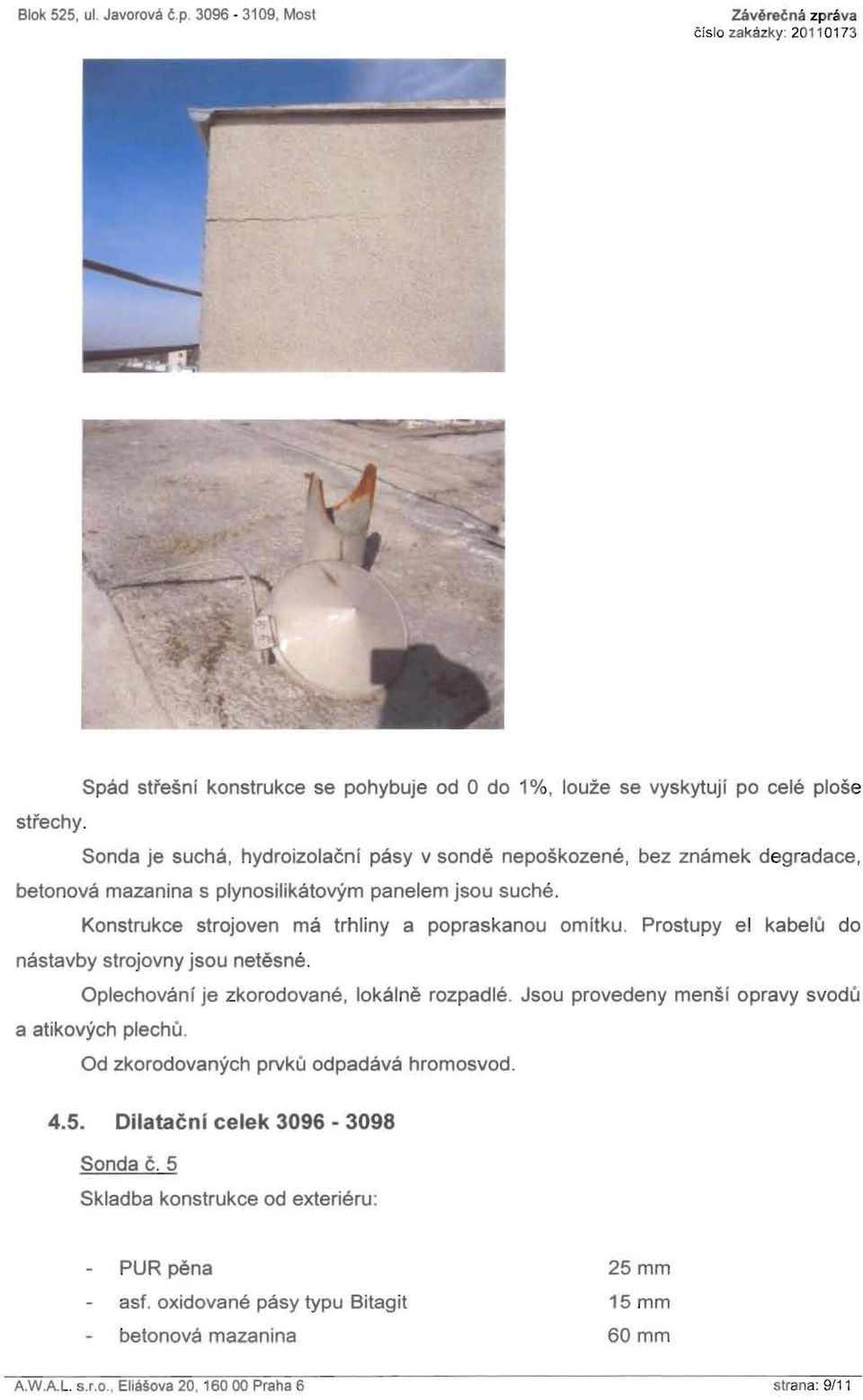

10 Blok 525, ul. Javorova t.p , Most Zllverecna zprava cislo zakazky Spad stresni konstrukee se pohybuje od 0 do 1 %, louze se vyskytuji po eele plose streehy. Sonda je sucha, hydroizolacni pasy v sonde neposkozene, bez znamek degradaee, betonova mazanina s plynosilikatovym panelem jsou suche. Konstrukee strojoven rna trhliny a popraskanou omitku. Prostupy el kabelu do nastavby strojovny jsou netesne. Oplechovani je zkorodovane, lokalne rozpadje. Jsou provedeny mensi opravy svodu a atikovych pjechu. Od zkorodovanych prvku odpadava hromosvod Dilatacn( celek Sonda C. 5 Skladba konstrukee od exterieru: PUR pena asf. oxidovane pasy typu Bitagit betonova mazanina 25mm 15 mm 60mm AW.A.L. S.r.o., Ellasova 20, Praha 6 strana: 9/11

Prostupy el kabelu do nastavby strojovny jsou netesne. Oplechovani je zkorodovane, lokalne rozpadje. Jsou provedeny mensi opravy svodu a atikovych pjechu.

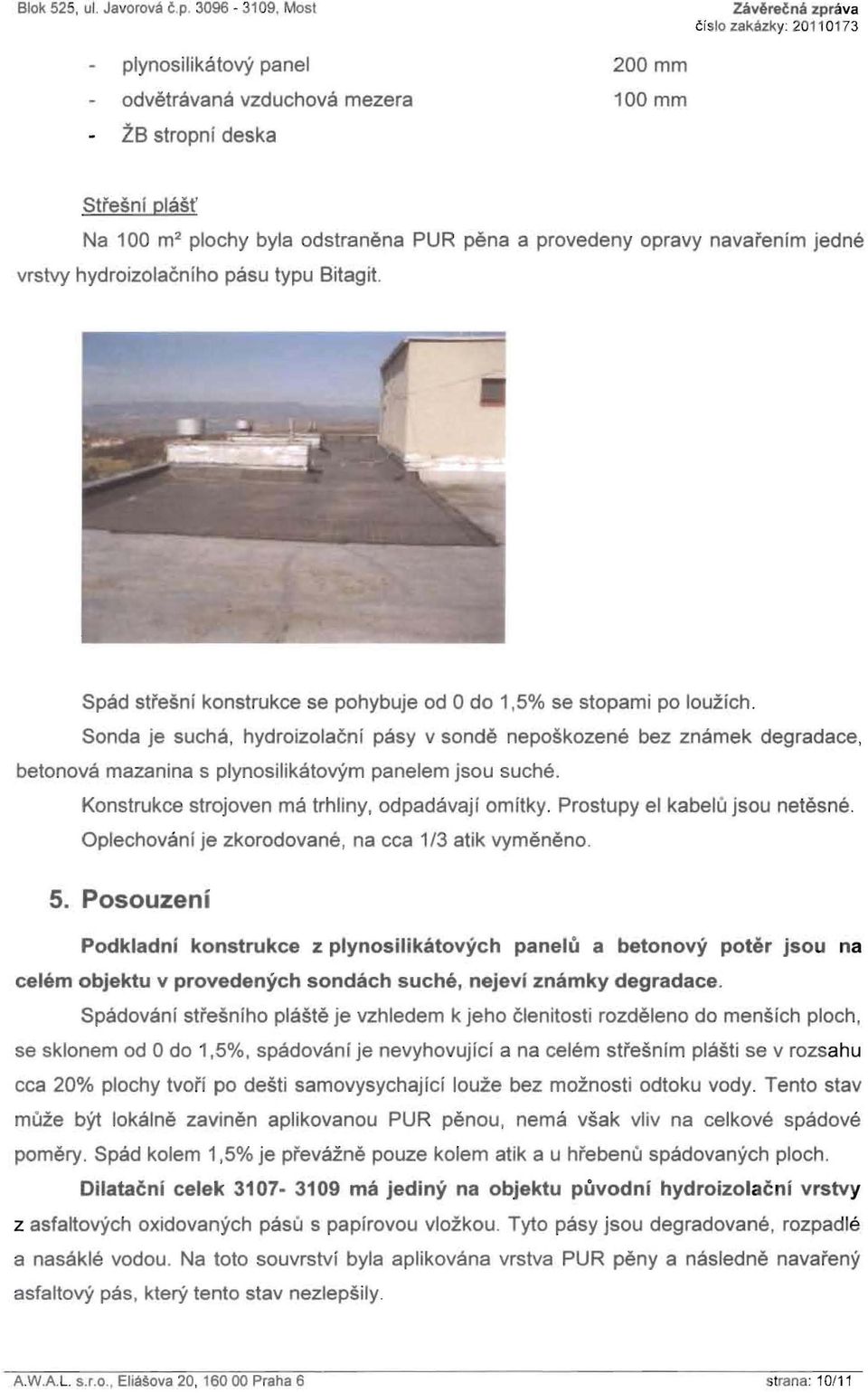

11 Blok 525, ul. Javorova ~. p , Most zav6rec!na zprava cislo zaktlzky: plynosilikatoyy panel odvetravana vzduchova mezera ZB stropni deska 200 mm 100 mm Stresn! plast' Na 100 m 2 plochy byla odstranena PUR pena a provedeny opravy navarenim jedne vrstvy hydroizolacniho pasu typu Bitagit. Spad stresn! konstrukce se pohybuje od 0 do 1,5% se stopami po louzich. Sonda je sucha, hydroizolacn! pasy v sonde neposkozene bez znamek degradace, betonova mazanina s plynosilikatoyym panelem jsou suche. Konstrukce strojoven ma trhliny, odpadilvaji omftky. Prostupy el kabelu jsou netesne. Oplechovani je zkorodovane, na cca 1/3 atik vymeneno. 5. Posouzeni Podkladni konstrukce z plynosilikatovych panel":' a betonovy poter jsou na ceh!m objektu v provedenych sondach suche, nejevi znamky degradace. Spadovani stresniho plaste je vzhledem k jeho clenitosti rozdeleno do mensich ploch, se sklonem od 0 do 1,5%, spadovfmi je nevyhovujicf a na ceh m stfesnim plasti se v rozsahu cca 20% plochy lvon po desti samovysychajicf louze bez moznosti odtoku vody. Tento stav muze byt lokalne zavinen aplikovanou PUR penou, nema vsak vliv na cetkove spadove pomery. Spad kolem 1,5% je prevazne pouze kolem atik a u hrebenu spadovanych ploch. Dilatacni cejek rna jediny na objektu puvodni hydroizolacni vrstvy z asfaltovych oxidovanych pasu s papirovou vlozkou. Tyto pasy jsou degradovane, rozpadle a nasakle vodou. Na toto souvrstvi byla aplikovana vrstva PUR peny a nasledne navareny asfaltovy pas, kte,.y tento stay nezlepsily. A.W.A. L. s.r.o., ElifiSova 20, Praha 6 strana: 10/11

Sonda je sucha, hydroizolacn! pasy v sonde neposkozene bez znamek degradace, betonova mazanina s plynosilikatoyym panelem jsou suche. Konstrukce strojoven ma trhliny, odpadilvaji omftky.

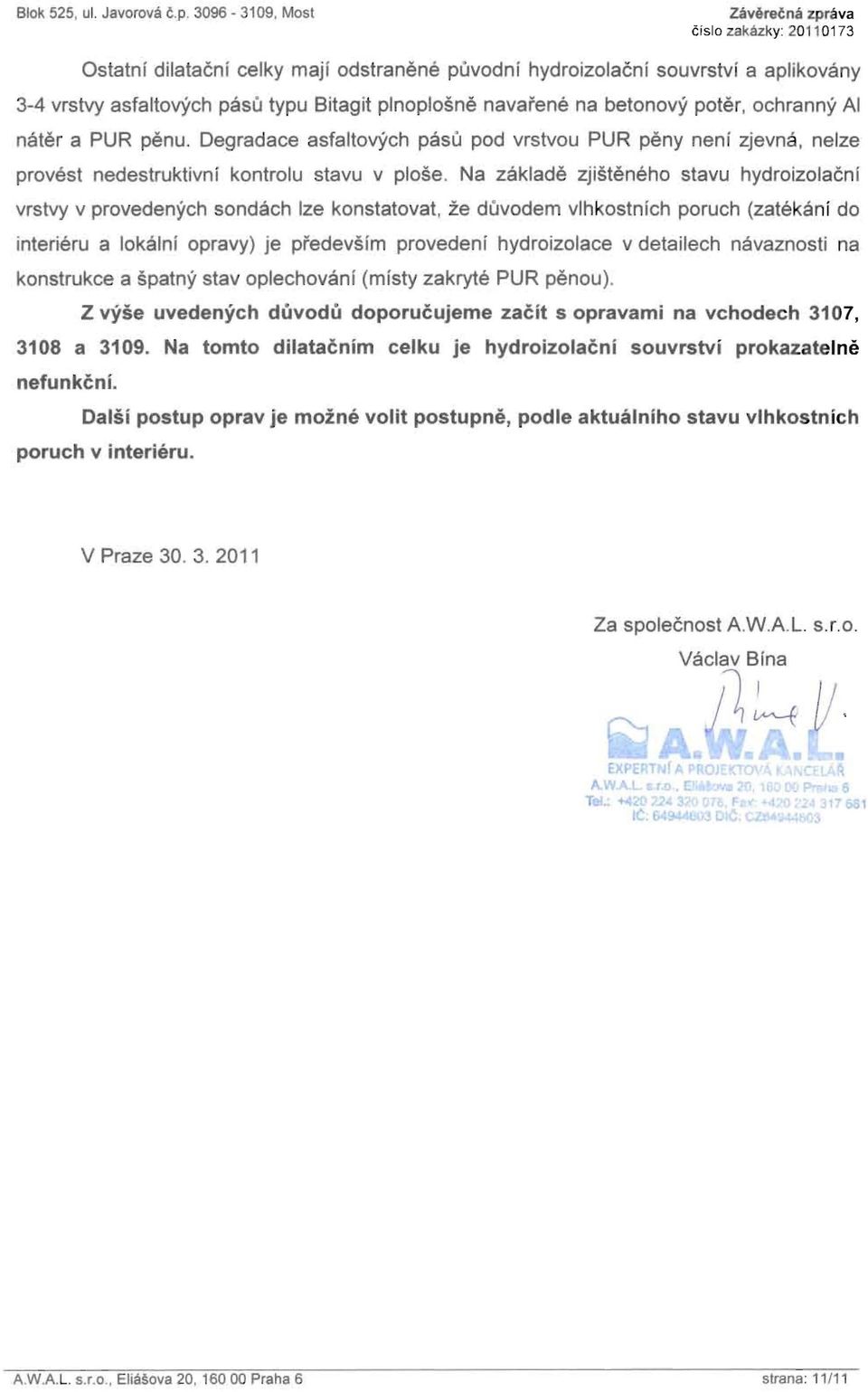

12 BIOk 525, ul. Javorova c.p , Most zaverecna zprava cislo zakllzky: Ostatni dilatacni celky maji odstranene puvodni hydroizolacnl souvrstvi a aplikovany 3-4 vrstvy asfaltovych pasu typu Bitagit plnoplosne navai'ene na betonovy poter, ochranny AI nater a PUR penu. Oegradace asfaltovych pasu pod vrstvou PUR peny neni zjevna, nelze provest nedestruktivni kontrolu stavu v plose. Na zaklade zjistemeho stavu hydroizolacni vrstvy v provedenych sondach Ize konstatovat, ie duvodem vlhkostnich poruch (zatekanl do interit ru a lokaln! opravy) je pi'edevsim provedeni hydroizolace v detailech navaznosti na konstrukce a spatny stay oplechovani (misty zakryte PUR penou). Z vyse uvedenych duvodu doporucujeme zacit s opravami na vchodech 31 07, 3108 a Na tomto dilatacnim celku je hydroizolacni souvrstvi prokazatelne nefunkcni. Dalsi postup oprav je moine volit postupne, podle aktucilniho stavu vlhkostnich poruch v interh3ru. V Praze Za spolecnost AW.AL. s.r.o. Vaclav Blna Jl~V A.w.A.L. s.r.o., EIiB~ova Praha 6 strana: 11/1 1

navai'ene na betonovy poter, ochranny AI nater a PUR penu. Oegradace asfaltovych pasu pod vrstvou PUR peny neni zjevna, nelze provest nedestruktivni kontrolu stavu v plose.
