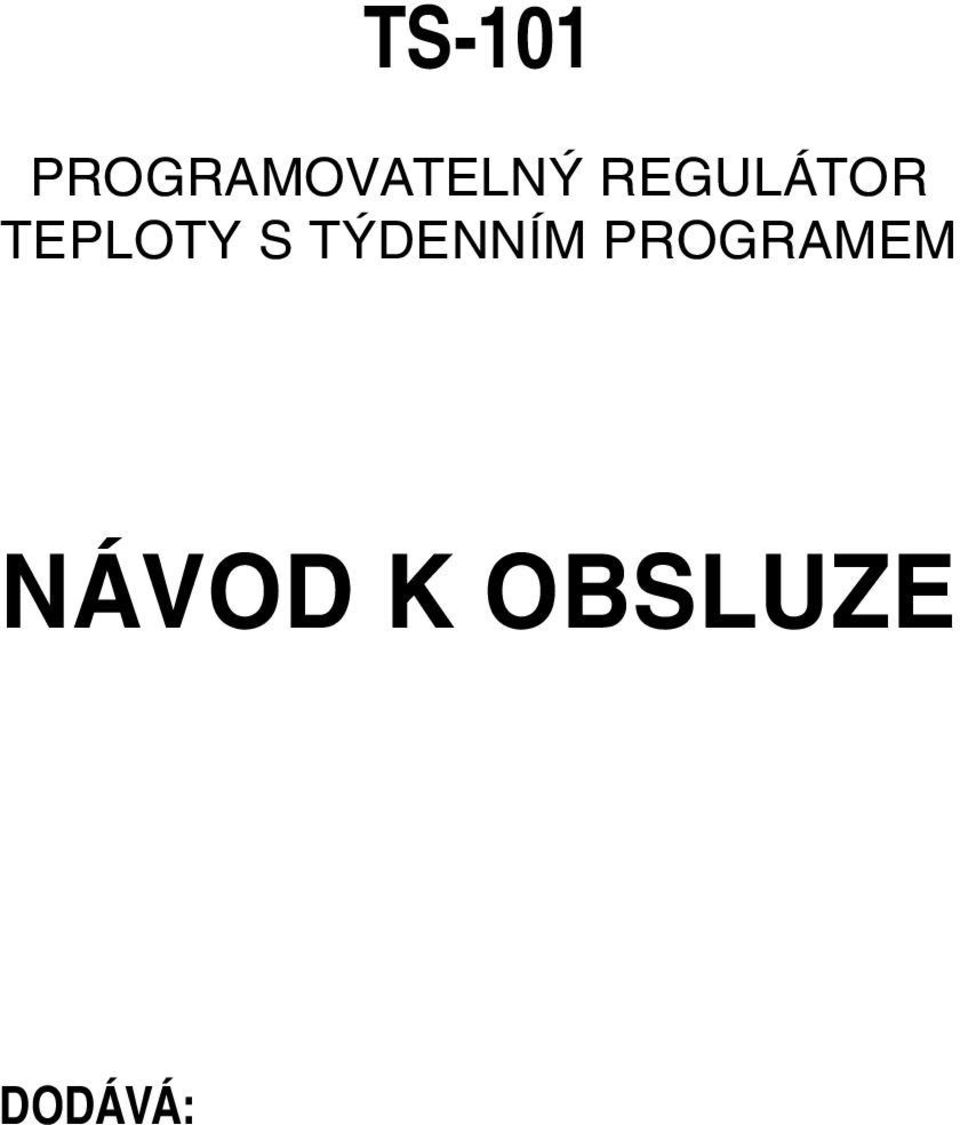

1 TS-101 PROGRAMOVATELN REGULÁTOR TEPLOTY S T DENNÍM PROGRAMEM NÁVOD K OBSLUZE DODÁVÁ:

2 Strana: 1 Programovateln termostat TS-101 âásti balení: 1. Programovateln termostat 2. roubky 3. HmoÏdinky 4. Vrtání náãrt 5. Manuální pouïívání Teplotní mód MÛÏeme vidût a na dvou tlaãítcích a display (LCD). znamená komfortní teplotu a znamená úspornou (ekonomickou) teplotu. Tyto dvû teploty se pouïívají promûnlivû. Dal í je rozmrazovací teplota (7 C) oznaãená na LCD. Po celou dobu práce s termostatem se budeme zmiàovat o komfortní, ekonomické a rozmrazovací teplotû místo numerick ch hodnot. Program TS-101 je programovateln termostat. MÛÏete ho automaticky sefiídit na komfortní úroveà, kdyï jste doma a na niï í úspornou teplotu nejste-li doma nebo na noc, kdyï spíte. Termostat má v pamûti 20 programû. Deset z nich je stabilních, ty jsou naprogramované pfiímo ve v robû a dal ích deset je moïno nadefinovat. Manuální ovládání Chcete-li zmûnit teplotu v kaïdém pfiípadû a nechcete-li zmûnit programy, které máte nastavené, mûïete jednodu e zmûnit teplotu ze stávajícího reïimu na reïim druh pro urãit ãasov interval. Obrázek 1. Indikátor dnû v t dnu 2. âas 3. Teplota 4. âíslo programu 5. Indikátor profilu programu 6. Indikátor provozu 7. Indikátory nastavení termostatu indikátor slabé baterie indikátor komfortní teploty indikátor ekonomické teploty

Dal í je rozmrazovací teplota (7 C) oznaãená na LCD. Po celou dobu práce s termostatem se budeme zmiàovat o komfortní, ekonomické a rozmrazovací teplotû místo numerick ch hodnot.

3 Strana: 2 indikátor rozmrazovací teploty indikátor manuálního ovládání CL indikátor chladicího systému HT indikátor vytápûcího systému DLY indikátor odkladu zaãátku 1 indikátor rozsahu teploty 1 C 2 indikátor rozsahu teploty 2 C Poznámka: indikátor celkové produkce se bude ukazovat a otáãet, jestliïe bude zapnut. Zmizí jestliïe bude vypnut. Indikátor slab ch baterií se bude ukazovat, jestliïe volty v baterii klesnou na urãitou úroveà. VymûÀte baterie jakmile bude potfieba. PouÏívání va eho nového termostatu Následující body ukazují jak manipulovat s termostatem. Je doporuãeno fiídit se instrukcemi a vyzkou et si manipulaci pfied zapojením. 1. Zaãátek Termostat musí pracovat na dvû tuïkové baterie. Po instalaci baterií by mûl termostat zaãít pracovat. JestliÏe termostat nepracuje, zkontrolujte prosím baterie, nemají-li patnou polaritu a stisknûte tlaãítko RESET (úzk m hrotem). LCD bude vypadat viz obrázek. Poznámka: teplota nemusí b t 20 C jak ukazuje tento obrázek nikdy nepouïívejte obyãejnou tuïku k zmáãknutí tlaãítka RESET. Úlomek tuïky mûïe pfieru it elektrick obvod a zniãit termostat. 2. Nastavení dne/ãasu Pro nastavení dne zmáãknout tlaãítko DAY, pro nastavení hodin zmáãknout tlaãítko HOUR, pro minuty tlaãítko MIN. Poznámka: kdyï zmáãknete a pfiidrïíte tlaãítko po dobu 2 sek., den a ãas se zmûní automaticky. 3. Nastavení zmûny teploty Zmáãknutím TEMP termostat vstupuje do náhledu zmûn teplotního modu. LCD bude ukazovat nastavení nynûj ího teplot-

Indikátor slab ch baterií se bude ukazovat, jestliïe volty v baterii klesnou na urãitou úroveà. VymûÀte baterie jakmile bude potfieba.

4 Strana: 3 ního modu nebo Do dal ího teplotního modu lze nahlédnout jednodu e zmáãknutím tlaãítka teplotního modu. Zmûnit nastavenou teplotu mûïeme tlaãítkem stejného teplotního modu. Teplota bude vzrûstat o 0,5 C. Nebo zmáãknete OK a vrátíte se k normálnímu modu. Teplota bude nastavena. V programu 0 rozmrazovacím teplotním modu LCD ukazuje nastavení ekonomické teploty, tuto teplotu nelze mûnit. Poznámka: nastavení rozsahu teploty je od 5 C do 30 C nízké nastavení vstupte do náhledu nebo zmûn teplotního modu a zmáãknûte nebo tlaãítko dokud nedosáhnete 30 C, potom budete moci zmûnit nastavení na 5 C není vïdy dûleïité pouïívat OK k vrácení do normálního oper. modu. Po dobu 16 sek. nemaãkejte Ïádné tlaãítko, budete automaticky vrácen do normálního modu. 4. Manuální ovládání Manuální ovládání se pouïívá tehdy, pokud nechceme zasahovat do programového nastavení. Zmáãknutím tlaãítka si zvolíte ovládání komfortní teploty. Zmáãknutím si zvolíte ovládání ekonomické teploty. Teplotní reïim v kterém se právû nacházíte, manuálním nastavením pfiestavíte na opaãn teplotní reïim. Tato zmûna bude automaticky provedena do nejbliï í teplotní zmûny pfiíslu ného programu na dan den. Pokud chceme tuto zmûnu provést na del í ãasov interval, jednodu e tlaãítko podrïíte a nastavíte hodinovou hodnotu max. 24 hodin. Zmáãknutím OK se vrátíme do normálního pracovního reïimu. Poznámka: indikátor manuálního ovládání se bude ukazovat bûhem ovládání periody 5. Programování Zmáãknûte PROG, program se souãasn m dnem je pfiipraven, aby byl zmûnûn. Opûtovn m zmáãknutím PROG mûïete postupovat do da ích dnû a program tûchto dnû bude zobrazován. Zmáãknutím PROG# se dostanete do reïimu programování. Programy 0 aï 9 jsou definované a nemohou b t zmûnûny. Programy 10 aï 19 jsou pouïívány jako vymezovací programy. MÛÏete pouïít nebo klávesu pro zmûnu distribuce z komfortního nebo ekonomického modu a zkontrolovat hodinu nastavení. Zmáãknutím OK se mûïete vrátit do normálního reïimu. Program 0 je speciální program, nastaven na cel den rozmrazovací teplota 7 C. JestliÏe je zvolen chladicí reïim vypne se systém. Programy 0 aï 9 jsou nastaveny na cel den aniï by jste mohli udûlat nûjakou zmûnu. KdyÏ se termostat spou tí nebo se maïe nastavení teplot, je z pondûlí do nedûle nastaven program 1.

V programu 0 rozmrazovacím teplotním modu LCD ukazuje nastavení ekonomické teploty, tuto teplotu nelze mûnit.

5 Strana: 4 Zde jsou programy 0 aï 9 jak ukazuje obrázek. Poznámka: v ech 20 programû je na 7 dnû v t dnu. 6. ZpÛsob nastavení termostatu PouÏijte tlaãítko 1C/2C, DLY, CL/HT ke zvolení modu, kter chcete zmûnit, zmáãknûte MODE a potom zmáãknûte tlaãítko vámi vybrané volby. Po ukonãení v bûru zmáãknûte OK aby se nastavení termostatu uloïilo. Jinak se nastavení nepovede. Nastavení rozsahu Rozsah je teplotní rozdíl mezi namûfienou teplotou a skuteãnou zmûnou reïimu provedenou termostatem. Chcete-li zvolit rozsah jednodu e zmáãknûte MODE a tlaãítko 1C/2C. Zvolená hodnota 1 nebo 2 se objeví na LCD. Napfiíklad máte nastaven vytápûcí systém, rozsah je 1 C a nastavená teplota je 19 C. Zapnutí systému probûhne pfii 18,5 C a vypnutí pfii 19,5 C. JestliÏe je rozsah 2 C, vá systém bude zapnut pfii 18 C a vypne pfii 20 C. Zapnutí odkladu JestliÏe zapnutí odkladu je nastaveno, vnûj í systém bude zapnut, byl-li vypnut více jak 5 min. Ke zvolení jednodu e zmáãknûte DLY tlaãítko bûhem nastavení modu termostatu. Indikátor zaãátku zpoïdûní DLY se objeví na LCD. JestliÏe je zvolen chladicí systém, tato funkce bude aktivována automaticky. Chladicí/vytápûcí systém Ke zvolení nastavení termostatu na systém vytápûní ãi chlazení zmáãknûte CL/HT tlaãítko. JestliÏe u vytápûcího systému byl zvolen systém vytápûní, objeví se na LCD HT. Objeví-li se CL jedná se o chladicí systém. Poznámka: pro vytápûcí systém je komfortní teplota vy í neï u ekonomické teploty, u chladicího systému je tomu naopak.

Po ukonãení v bûru zmáãknûte OK aby se nastavení termostatu uloïilo. Jinak se nastavení nepovede.

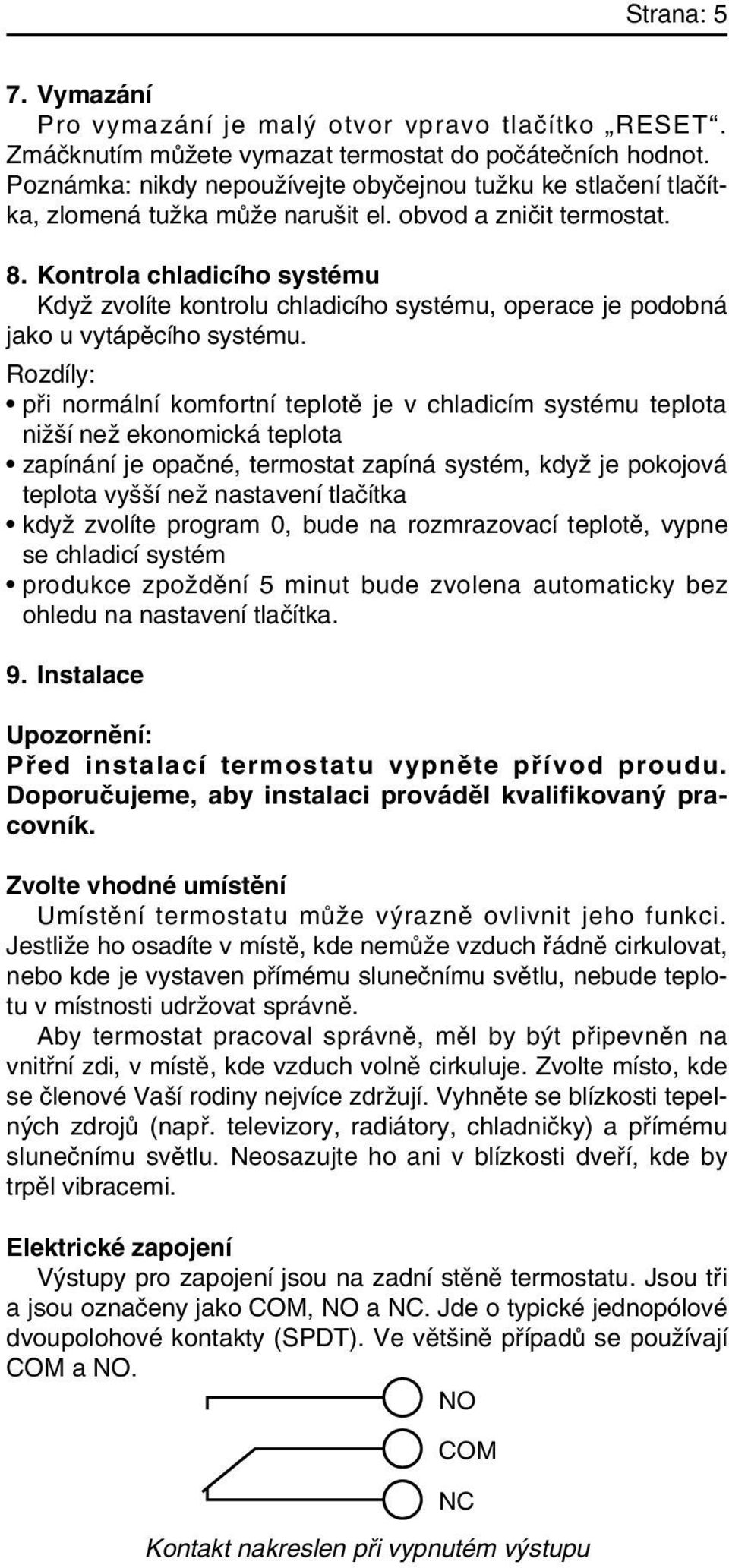

6 Strana: 5 7. Vymazání Pro vymazání je mal otvor vpravo tlaãítko RESET. Zmáãknutím mûïete vymazat termostat do poãáteãních hodnot. Poznámka: nikdy nepouïívejte obyãejnou tuïku ke stlaãení tlaãítka, zlomená tuïka mûïe naru it el. obvod a zniãit termostat. 8. Kontrola chladicího systému KdyÏ zvolíte kontrolu chladicího systému, operace je podobná jako u vytápûcího systému. Rozdíly: pfii normální komfortní teplotû je v chladicím systému teplota niï í neï ekonomická teplota zapínání je opaãné, termostat zapíná systém, kdyï je pokojová teplota vy í neï nastavení tlaãítka kdyï zvolíte program 0, bude na rozmrazovací teplotû, vypne se chladicí systém produkce zpoïdûní 5 minut bude zvolena automaticky bez ohledu na nastavení tlaãítka. 9. Instalace Upozornûní: Pfied instalací termostatu vypnûte pfiívod proudu. Doporuãujeme, aby instalaci provádûl kvalifikovan pracovník. Zvolte vhodné umístûní Umístûní termostatu mûïe v raznû ovlivnit jeho funkci. JestliÏe ho osadíte v místû, kde nemûïe vzduch fiádnû cirkulovat, nebo kde je vystaven pfiímému sluneãnímu svûtlu, nebude teplotu v místnosti udrïovat správnû. Aby termostat pracoval správnû, mûl by b t pfiipevnûn na vnitfiní zdi, v místû, kde vzduch volnû cirkuluje. Zvolte místo, kde se ãlenové Va í rodiny nejvíce zdrïují. Vyhnûte se blízkosti tepeln ch zdrojû (napfi. televizory, radiátory, chladniãky) a pfiímému sluneãnímu svûtlu. Neosazujte ho ani v blízkosti dvefií, kde by trpûl vibracemi. Elektrické zapojení V stupy pro zapojení jsou na zadní stûnû termostatu. Jsou tfii a jsou oznaãeny jako COM, NO a NC. Jde o typické jednopólové dvoupolohové kontakty (SPDT). Ve vût inû pfiípadû se pouïívají COM a NO. NO COM NC Kontakt nakreslen pfii vypnutém v stupu

Kontrola chladicího systému KdyÏ zvolíte kontrolu chladicího systému, operace je podobná jako u vytápûcího systému.

7 Strana: 6 MontáÏ termostatu PouÏijte dodané schéma pro vrtání a vyvrtejte do zdi dva otvory o prûmûru 6 mm. ZasuÀte hmoïdinky a za roubujte lev roub tak, aby mûl 3 mm vûli. Zavûste termostat navléknûte ho na hlavu roubu a zasuàte smûrem doprava (v imnûte si otvoru v zadní stûnû termostatu ve tvaru klíãové dírky). Polohu termostatu zafixujte za roubováním a dotaïením druhého roubu. 10. Specifikace: rozsah teplotního mûfiení: 0 40 C (0,5 C rozdíl) rozsah teplotní kontroly: 5 30 C (0,5 C rozdíl) teplotní pfiesnost: ± 0,5 C pfiesnost hodin: ± 70 sekund za mûsíc programy: 10 nastaviteln ch, 10 naprogramovateln ch pfiepínaã rozpûtí: 1 C nebo 2 C kontrolní mód: vytápûcí nebo chladicí systém minimální klimatizaãní cyklus: 5 min ± 45 sekund sepnutí: 240 VAC, 50 HZ, 6 A odpor baterie: 2 alkalické baterie LR 6 pracovní teplota: 0 45 C uskladnûní: -20 aï 60 C pracovní vlhkost: 5 90 % ne kondenzaãní Návod slouïí i jako záruãní list. Záruka 1 rok ode dne prodeje. Datum prodeje: Razítko prodejny:

Polohu termostatu zafixujte za roubováním a dotaïením druhého roubu. 10.
