2 Strana: 1 EUR programû 6 pfiednastaven ch, 3 definované uïivatelem 3 nastavení teploty moïnost manuálního ovládání nastaviteln rozptyl a hlídání krátkého cyklu maximální zatíïení: 250 V, st. 5 A Obsah Seznam souãástí Seznámení s termostatem LCD (display) Návod k obsluze 1. Zapnutí 2. Nastavení dne a ãasu 3. Nastavení a kontrola teploty 4. Manuální ovládání 5. Nastavení a kontrola programû 6. Nulovací tlaãítko 7. Pfiepínaãe DIP 8. ízení chladícího systému Návod k instalaci Specifikace Dûkujeme Vám, Ïe jste si koupili ná termostat. Bude Va í rodinû slouïit po léta a v raznû sníïí Va e náklady na energii. Velk víceúãelov display z tekut ch krystalû (LCD) Vám umoï- Àuje ovládat tento mnohofunkãní v robek pouh m stisknutím tlaãítka. NeÏ zaãnete termostat pouïívat, vûfiíme, Ïe si peãlivû proãtete tuto pfiíruãku. Originální balení obsahuje: 1 termostat 2 rouby ã. 6 x 1 2 hmoïdinky 1 schéma pro vrtání 1 návod k obsluze 2 baterie tuïkové

3 Strana: 2 SEZNÁMENÍ S TERMOSTATEM Vzhled Na pravé stranû termostatu jsou posuvná dvífika. Odsunují se uchopením za spodní a horní hranu, opatfienou vroubkováním. Pozor, pfii manipulaci s dvífiky není dovoleno tlaãit na jejich ãelní stranu. Mohlo by dojít k po kození ovládacích prvkû. Po otevfiení dvífiek uvidíte nûkolik tlaãítek a pfiepínaãû DIP. Pro potfiebu v mûny baterií jsou tato dvífika odnímatelná. Teplotní reïim Na displayi i tlaãítkách jsou znaãky slunce a mûsíc. Slunce znamená komfortní teplotu a mûsíc teplotu úspornou. Tyto dvû teploty mûïe uïivatel mûnit dle potfieby. Dále je k dispozici pevnû nastavená rozmrazovací teplota (7 C), oznaãená na displayi znaãkou vloãka. V celém návodu k obsluze budeme tyto teploty naz vat komfortní, úsporná a rozmrazovací (místo uvádûní jejich ãíseln ch hodnot). Program EUR 091 je programovateln termostat. Automaticky nastavuje teplotu v místnosti na komfortní hodnotu v dobû, kdy jste doma, a na niï í teplotu v dobû, kdy jste pryã nebo spíte. Termostat je tfieba naprogramovat, aby vûdûl, kdy má teplotu zv - it nebo sníïit. V pamûti termostatu je celkem devût programû. est z nich je pevnû nastaven ch v robcem, zb vající tfii jsou nastavitelné uïivatelem.

4 Strana: 3 Manuální ovládání V pfiípadû, Ïe chcete teplotu doãasnû zmûnit, ale do nastaven ch programû nechcete zasahovat, stisknûte prostû tlaãítko, které upfiednostní ruãní ovládání pfied souãasnû pracujícím programem. LCD (display) 1) Indikátor dne v t dnu 2) âas 3) Teplota 4) âíslo programu 5) Indikátor prûbûhu programu 6) Indikátor teplotního reïimu 7) Indikátor manuálního ovládání 8) Indikátor zapnutého v stupu 9) Indikátor slab ch baterií I. Indikátor zapnutého v stupu se zobrazí a bude rotovat pfii zapnutém v stupu. Pfii vypnutí v stupu zmizí. II. Indikátor slab ch baterií se rozsvítí, kdyï napûtí na bateriích klesne pod urãitou úroveà. Baterie co nejdfiíve vymûàte.

5 Strana: 4 Následující postup ukazuje obsluhu termostatu. Doporuãujeme dfiíve, neï termostat pfiipojíte k vytápûcímu nebo chladicímu systému, si jeho obsluhu podle instrukcí vyzkou et. Termostat zaãne pracovat po osazení baterií. Poznáte to dle aktivního displaye. JestliÏe termostat správnû nefunguje, zkontrolujte polaritu baterií a propisovací tuïkou stisknûte nulovací tlaãítko. Display po vloïení baterií nebo vynulování: 1. Zapnutí Termostat pracuje na dvû tuïkové baterie typu AA. Odejmûte pfiední kryt a instalujte dvû nové baterie. I. Teplota nemusí b t 20 C jako na obrázku a indikátor zapnutého v stupu mûïe b t aktivní aï po nûkolika sekundách v závislosti na okolnostech. II. Ke stisknutí nulovacího tlaãítka nepouïívejte obyãejnou tuïku. Obrou ená tuha by mohla zpûsobit zkrat a termostat po kodit. 2. Nastavení dne a ãasu K nastavení dne stisknûte d. Podobnû k nastavení hodin stisknûte h a minut m. Pfiíslu ná tlaãítka: P ÍKLAD: Po zapnutí nebo vynulování je ãas: nedûle, 00:00. PoÏadovan ãas (napfi. úter, 11:23) nastavíte takto: 2x stisknûte d, 11x h a 23x m. KdyÏ tlaãítka stisknete a podrïíte 2 sekundy, dny a ãas se zaãnou rychle pfiepínat. Tlaãítko pusète, aï se na displayi objeví poïadovaná hodnota.

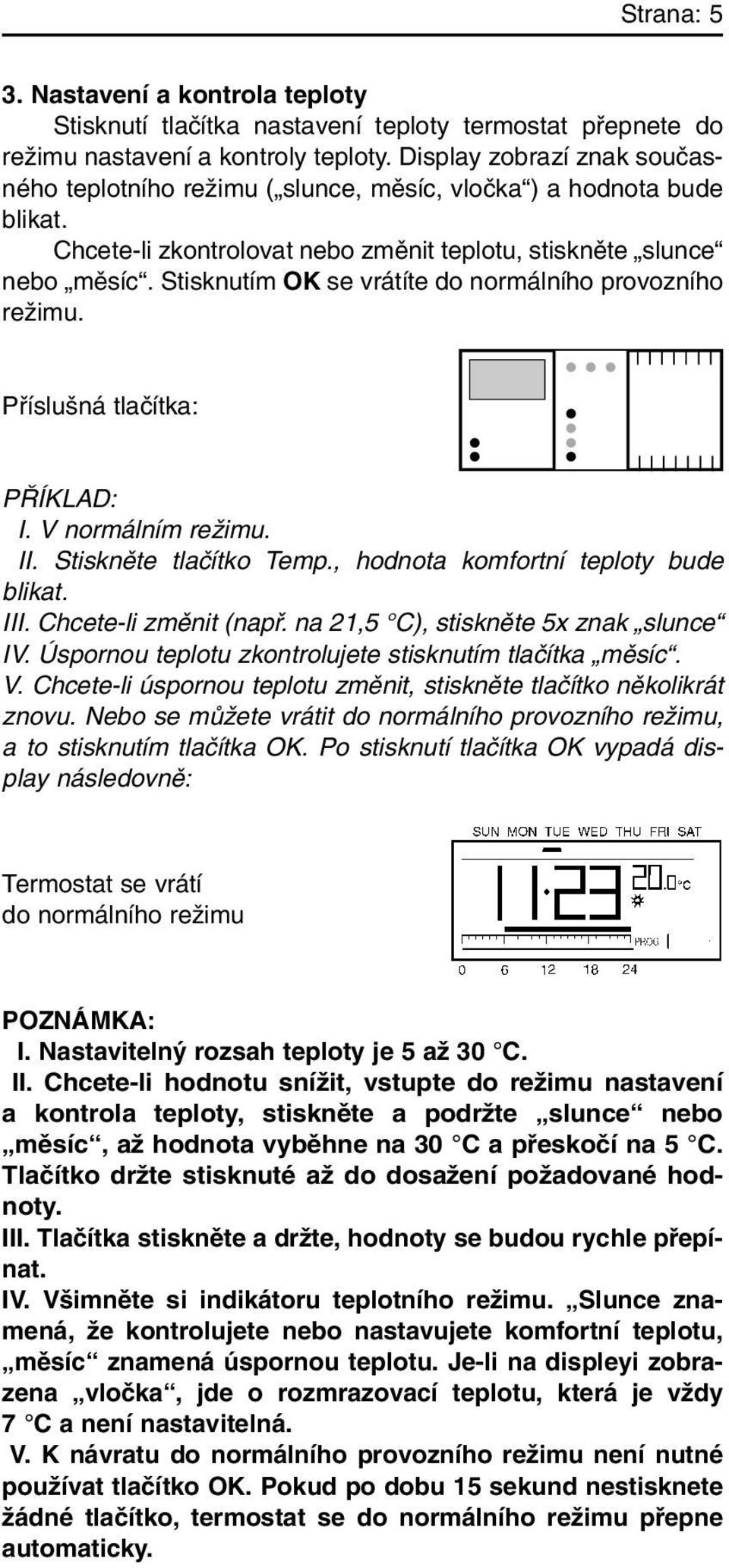

6 Strana: 5 3. Nastavení a kontrola teploty Stisknutí tlaãítka nastavení teploty termostat pfiepnete do reïimu nastavení a kontroly teploty. Display zobrazí znak souãasného teplotního reïimu ( slunce, mûsíc, vloãka ) a hodnota bude blikat. Chcete-li zkontrolovat nebo zmûnit teplotu, stisknûte slunce nebo mûsíc. Stisknutím OK se vrátíte do normálního provozního reïimu. Pfiíslu ná tlaãítka: P ÍKLAD: I. V normálním reïimu. II. Stisknûte tlaãítko Temp., hodnota komfortní teploty bude blikat. III. Chcete-li zmûnit (napfi. na 21,5 C), stisknûte 5x znak slunce IV. Úspornou teplotu zkontrolujete stisknutím tlaãítka mûsíc. V. Chcete-li úspornou teplotu zmûnit, stisknûte tlaãítko nûkolikrát znovu. Nebo se mûïete vrátit do normálního provozního reïimu, a to stisknutím tlaãítka OK. Po stisknutí tlaãítka OK vypadá display následovnû: Termostat se vrátí do normálního reïimu I. Nastaviteln rozsah teploty je 5 aï 30 C. II. Chcete-li hodnotu sníïit, vstupte do reïimu nastavení a kontrola teploty, stisknûte a podrïte slunce nebo mûsíc, aï hodnota vybûhne na 30 C a pfieskoãí na 5 C. Tlaãítko drïte stisknuté aï do dosaïení poïadované hodnoty. III. Tlaãítka stisknûte a drïte, hodnoty se budou rychle pfiepínat. IV. V imnûte si indikátoru teplotního reïimu. Slunce znamená, Ïe kontrolujete nebo nastavujete komfortní teplotu, mûsíc znamená úspornou teplotu. Je-li na displeyi zobrazena vloãka, jde o rozmrazovací teplotu, která je vïdy 7 C a není nastavitelná. V. K návratu do normálního provozního reïimu není nutné pouïívat tlaãítko OK. Pokud po dobu 15 sekund nestisknete Ïádné tlaãítko, termostat se do normálního reïimu pfiepne automaticky.

7 Strana: 6 4. Manuální ovládání Stisknûte slunce, ãímï zvolíte komfortní teplotu, stisknutím tlaãítka mûsíc zvolíte teplotu úspornou. Nad souãasn m teplotním reïimem bude mít prioritu ruãní nastavení, a to aï do pfiíchodu pfií tího programem nastaveného bodu. Prioritu ruãního nastavení zru íte tlaãítkem OK. P ÍKLAD: I. V normálním provozním reïimu. II. Stisknutím tlaãítka mûsíc pfiepnûte z komfortní teploty na úspornou: Teplota je teì nastavena na úsporn reïim. Tento reïim bude v ãinnosti do 23:00 hodin (protoïe program pro tento den je program ã. 1, v nûmï se ve 23:00 hodin teplota pfiepíná z komfortní na úspornou, která odpovídá ruãnímu nastavení). Uchování teploty PodrÏení ãasu je alternativou k manuálnímu ovládání. Stisknûte a na 2 sekundy podrïte slunce (nebo mûsíc ). Objeví se ãas, po kter se má teplota uchovat. Tlaãítko stisknûte znovu a nastavte poïadovan ãas. Stisknûte OK, ãímï se vrátíte do normálního provozního reïimu. Maximální nastaviteln ãas je 24 hodin. V nastavené dobû uchování teploty nebude teplota programem ovlivnûna. Je-li funkce uchování teploty aktivní, stisknûte odpovídající tlaãítko teplotního reïimu (napfi. slunce, uchová-li termostat komfortní teplotu) a zobrazí se Vám zb vající ãas uchování teploty. Stejn m tlaãítkem mûïete zb vající ãas zmûnit. Stiskneteli tlaãítko jiného teplotního reïimu (napfi. mûsíc v reïimu uchování komfortní teploty), ãas pro zdrïení teploty se vynuluje. P ÍKLAD: I. Chcete-li souãasné nastavení zmûnit z komfortní teploty na úspornou na dobu 5 hodin, stisknûte a na 2 sekundy podrïte mûsíc. Objeví se ãas pro uchování. II. âas pro uchování je 1 hodina. Stisknûte 4x mûsíc, ãímï ãas pfiepnete na 5 hodin. III. Stisknûte tlaãítko OK nebo termostat jen nechte jak chkoliv zásahû po dobu 15 sekund, ãímï se pfiepne do normálního reïimu.

8 Strana: 7 I. Po pfiepnutí do manuálního ovládání se na displayi objeví symbol ruka. II. Pfii nastavování ãasu pro uchování teploty mûïete hodnoty rychle pfiepínat stisknutím a podrïením pfiíslu ného tlaãítka. 5. Nastavení a kontrola programû Stisknûte Prog termostat je pfiipraven na zmûnu programu souãasného dne. Dal ím stisknutím Prog postoupíte na dal í den, zobrazí se pfiíslu n program. Program zmûníte stisknutím Prog#. Programy 6, 7 a 8 jsou uïivatelské programy. Pomocí tlaãítek slunce nebo mûsíc mûïete zmûnit rozvrïení komfortní a úsporné teploty a pomocí h si projít nastavení. Tlaãítkem OK se vrátíte do normálního provozního reïimu. Pfiíslu ná tlaãítka: Celkem je k dispozici 9 programû, viz nákres: Program 0 je speciální. Cel den nastaví teplotu na rozmrazovací teplotu (7 C). Je-li zvolen chladicí reïim, program systém vypne (viz ãást 8. ízení chladicího systému). Programy 1, 2 a 3 nabízejí nûkteré typické denní prûbûhy. MÛÏete si je zvolit, pokud Vám vyhovují. Program 4 nastaví cel den na komfortní teplotu a program 5 na teplotu úspornou. Programy 6, 7 a 8 jsou uïivatelem definovatelné programy. Lze je upravovat tak, aby co nejlépe vyhovovaly Va im poïadavkûm. PROG 0 PROG 1 PROG 2 PROG 3 PROG 4 PROG 5 PROG 6 PROG 7 PROG 8

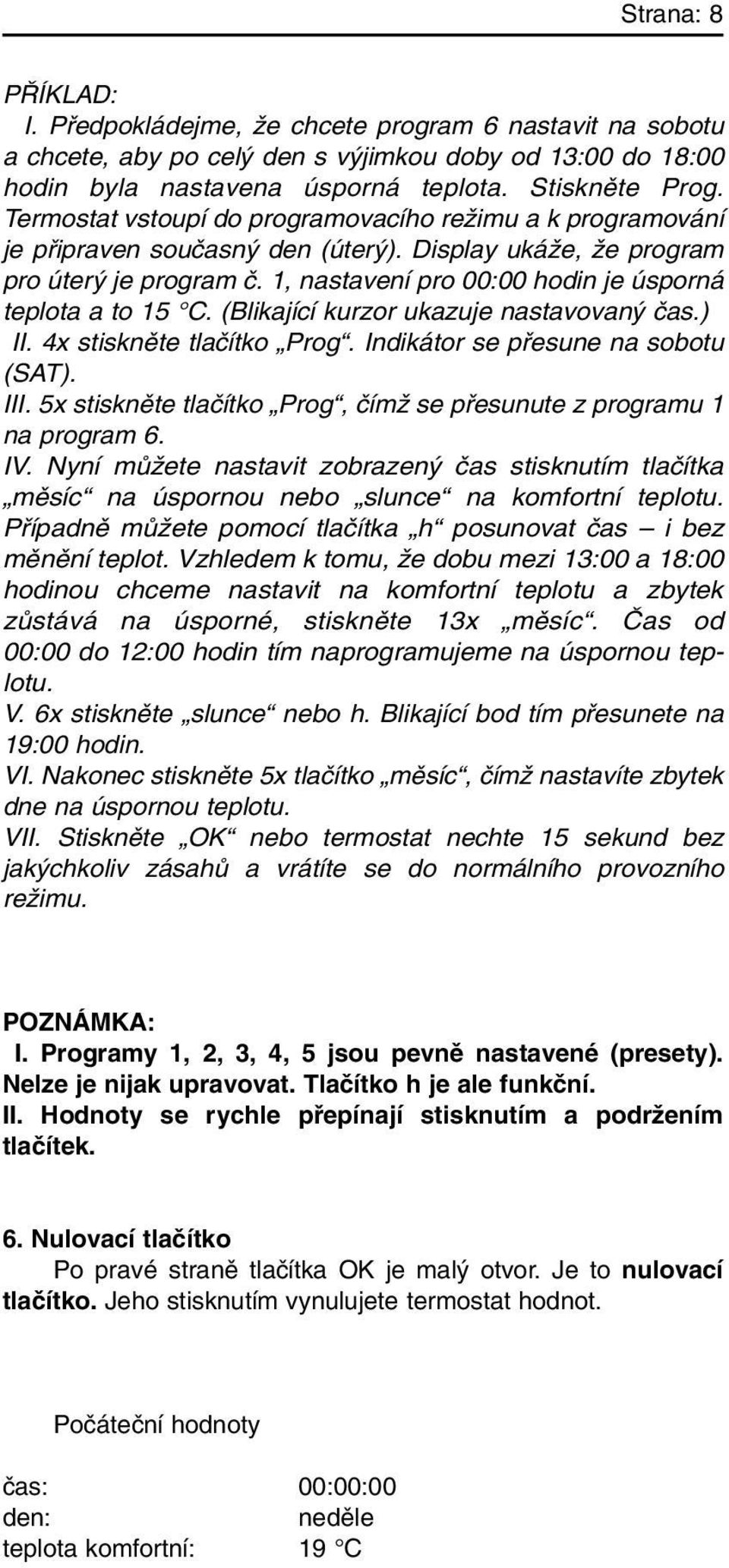

9 Strana: 8 P ÍKLAD: I. Pfiedpokládejme, Ïe chcete program 6 nastavit na sobotu a chcete, aby po cel den s v jimkou doby od 13:00 do 18:00 hodin byla nastavena úsporná teplota. Stisknûte Prog. Termostat vstoupí do programovacího reïimu a k programování je pfiipraven souãasn den (úter ). Display ukáïe, Ïe program pro úter je program ã. 1, nastavení pro 00:00 hodin je úsporná teplota a to 15 C. (Blikající kurzor ukazuje nastavovan ãas.) II. 4x stisknûte tlaãítko Prog. Indikátor se pfiesune na sobotu (SAT). III. 5x stisknûte tlaãítko Prog, ãímï se pfiesunute z programu 1 na program 6. IV. Nyní mûïete nastavit zobrazen ãas stisknutím tlaãítka mûsíc na úspornou nebo slunce na komfortní teplotu. Pfiípadnû mûïete pomocí tlaãítka h posunovat ãas i bez mûnûní teplot. Vzhledem k tomu, Ïe dobu mezi 13:00 a 18:00 hodinou chceme nastavit na komfortní teplotu a zbytek zûstává na úsporné, stisknûte 13x mûsíc. âas od 00:00 do 12:00 hodin tím naprogramujeme na úspornou teplotu. V. 6x stisknûte slunce nebo h. Blikající bod tím pfiesunete na 19:00 hodin. VI. Nakonec stisknûte 5x tlaãítko mûsíc, ãímï nastavíte zbytek dne na úspornou teplotu. VII. Stisknûte OK nebo termostat nechte 15 sekund bez jak chkoliv zásahû a vrátíte se do normálního provozního reïimu. I. Programy 1, 2, 3, 4, 5 jsou pevnû nastavené (presety). Nelze je nijak upravovat. Tlaãítko h je ale funkãní. II. Hodnoty se rychle pfiepínají stisknutím a podrïením tlaãítek. 6. Nulovací tlaãítko Po pravé stranû tlaãítka OK je mal otvor. Je to nulovací tlaãítko. Jeho stisknutím vynulujete termostat hodnot. Poãáteãní hodnoty ãas: 00:00:00 den: nedûle teplota komfortní: 19 C

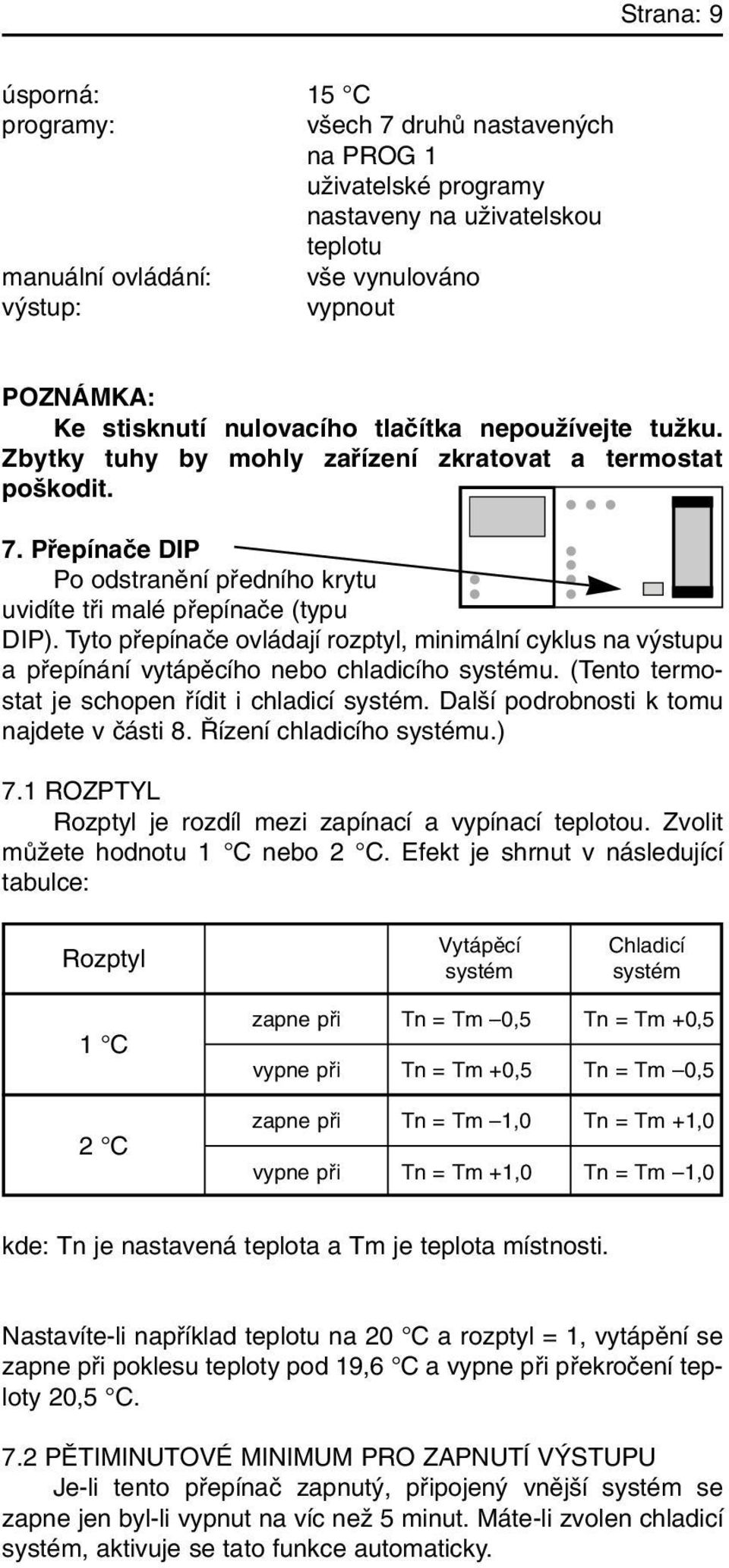

10 Strana: 9 úsporná: 15 C programy: v ech 7 druhû nastaven ch na PROG 1 uïivatelské programy nastaveny na uïivatelskou teplotu manuální ovládání: v e vynulováno v stup: vypnout Ke stisknutí nulovacího tlaãítka nepouïívejte tuïku. Zbytky tuhy by mohly zafiízení zkratovat a termostat po kodit. 7. Pfiepínaãe DIP Po odstranûní pfiedního krytu uvidíte tfii malé pfiepínaãe (typu DIP). Tyto pfiepínaãe ovládají rozptyl, minimální cyklus na v stupu a pfiepínání vytápûcího nebo chladicího systému. (Tento termostat je schopen fiídit i chladicí systém. Dal í podrobnosti k tomu najdete v ãásti 8. ízení chladicího systému.) 7.1 ROZPTYL Rozptyl je rozdíl mezi zapínací a vypínací teplotou. Zvolit mûïete hodnotu 1 C nebo 2 C. Efekt je shrnut v následující tabulce: Rozptyl Vytápûcí systém Chladicí systém 1 C zapne pfii vypne pfii Tn = Tm 0,5 Tn = Tm +0,5 Tn = Tm +0,5 Tn = Tm 0,5 2 C zapne pfii vypne pfii Tn = Tm 1,0 Tn = Tm +1,0 Tn = Tm +1,0 Tn = Tm 1,0 kde: Tn je nastavená teplota a Tm je teplota místnosti. Nastavíte-li napfiíklad teplotu na 20 C a rozptyl = 1, vytápûní se zapne pfii poklesu teploty pod 19,6 C a vypne pfii pfiekroãení teploty 20,5 C. 7.2 PùTIMINUTOVÉ MINIMUM PRO ZAPNUTÍ V STUPU Je-li tento pfiepínaã zapnut, pfiipojen vnûj í systém se zapne jen byl-li vypnut na víc neï 5 minut. Máte-li zvolen chladicí systém, aktivuje se tato funkce automaticky.

11 Strana: VOLBA VYTÁPùCÍHO NEBO CHLADICÍHO SYSTÉMU Tímto pfiepínaãem volíte, bude-li termostat fiídit vytápûcí nebo chladicí systém. V imnûte si, Ïe normálnû je pro vytápûcí systém komfortní teplota vy í neï úsporná, zatímco u chladicích systémû je tomu naopak vytápûní zpoïdûní vypnuto rozptyl = chlazení zpoïdûní zapnuto rozptyl = ízení chladicího systému Nastavení pfiepínaãe DIP mûïete termostat pouïít i pro fiízení chladicího systému. Funkce je podobná jako u vytápûcího systému, existuje ale mezi nimi nûkolik rozdílû: 1. V eobecnû je komfortní teplota chladicího systému niï í neï úsporná teplota. 2. Zapínání a vypínání je opaãné: termostat se zapíná, kdyï teplota místnosti pfiekroãí nastavenou teplotu. 3. Není k dispozici rozmrazovací teplota. Nezobrazí se vloãka ani hodnota 7 C. Zvolíte-li program 0, termostat chladicí zafiízení vypne. 4. Pûtiminutové minimum pro zapnutí systému se nastaví automaticky, bez ohledu na polohu pfiepínaãe DIP.

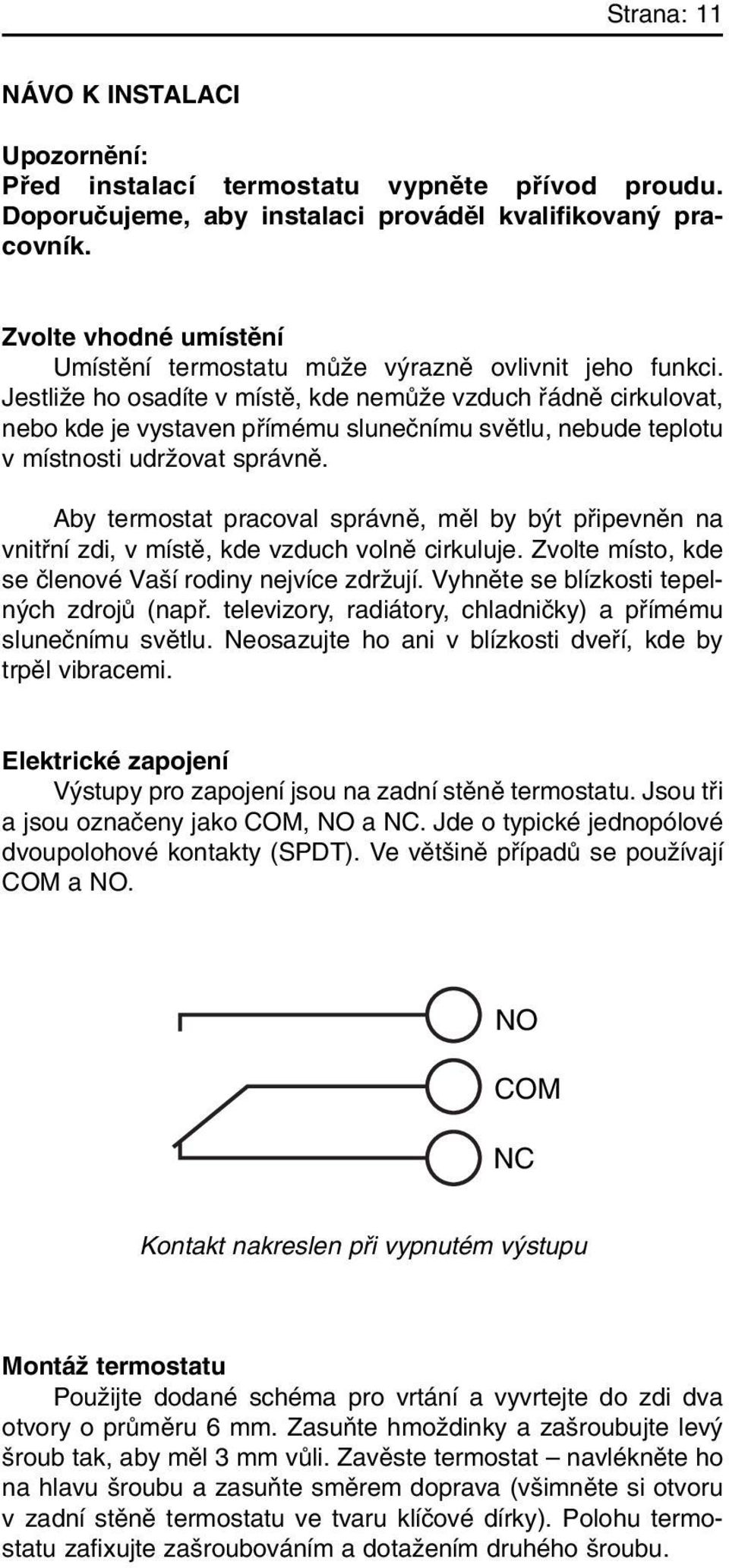

12 Strana: 11 NÁVO K INSTALACI Upozornûní: Pfied instalací termostatu vypnûte pfiívod proudu. Doporuãujeme, aby instalaci provádûl kvalifikovan pracovník. Zvolte vhodné umístûní Umístûní termostatu mûïe v raznû ovlivnit jeho funkci. JestliÏe ho osadíte v místû, kde nemûïe vzduch fiádnû cirkulovat, nebo kde je vystaven pfiímému sluneãnímu svûtlu, nebude teplotu v místnosti udrïovat správnû. Aby termostat pracoval správnû, mûl by b t pfiipevnûn na vnitfiní zdi, v místû, kde vzduch volnû cirkuluje. Zvolte místo, kde se ãlenové Va í rodiny nejvíce zdrïují. Vyhnûte se blízkosti tepeln ch zdrojû (napfi. televizory, radiátory, chladniãky) a pfiímému sluneãnímu svûtlu. Neosazujte ho ani v blízkosti dvefií, kde by trpûl vibracemi. Elektrické zapojení V stupy pro zapojení jsou na zadní stûnû termostatu. Jsou tfii a jsou oznaãeny jako COM, NO a NC. Jde o typické jednopólové dvoupolohové kontakty (SPDT). Ve vût inû pfiípadû se pouïívají COM a NO. NO COM NC Kontakt nakreslen pfii vypnutém v stupu MontáÏ termostatu PouÏijte dodané schéma pro vrtání a vyvrtejte do zdi dva otvory o prûmûru 6 mm. ZasuÀte hmoïdinky a za roubujte lev roub tak, aby mûl 3 mm vûli. Zavûste termostat navléknûte ho na hlavu roubu a zasuàte smûrem doprava (v imnûte si otvoru v zadní stûnû termostatu ve tvaru klíãové dírky). Polohu termostatu zafixujte za roubováním a dotaïením druhého roubu.
