AURATON 2020 TX Plus BEZDRÁTOV PROGRAMOVATELN REGULÁTOR TEPLOTY S T DENNÍM PROGRAMEM A S TEPLOTNÍM ROZSAHEM 0,25 C 10:11 23 C NÁVOD K OBSLUZE

Transkript

1 AURATON 2020 TX Plus BEZDRÁTOV PROGRAMOVATELN REGULÁTOR TEPLOTY S T DENNÍM PROGRAMEM A S TEPLOTNÍM ROZSAHEM 0,25 C 10:11 23 C 2 NÁVOD K OBSLUZE

2 Strana: 2 Dûkujeme Vám, Ïe jste si koupili ná bezdrátov termostat. Bude Va í rodinû slouïit po léta a v raznû sníïí Va e náklady na energii. Velk víceúãelov displej z tekut ch krystalû (LCD) Vám umoïàuje ovládat tento mnohofunkãní v robek pouh m stisknutím tlaãítka. NeÏ zaãnete termostat pouïívat, vûfiíme, Ïe si peãlivû proãtete tuto pfiíruãku. POZOR, DÒLEÎITÉ UPOZORNùNÍ!!! Postup pfii uvádûní bezdrátového termostatu do provozu: 1. PouÏívejte zásadnû alkalické baterie. 2. Po vloïení baterií stisknûte nulovací tlaãítko RESET. 3. Vyãkejte 15 minut neï se napumpuje kondenzátor na 15 V, jinak termostat nesplní udávanou vzdálenost. 4. Tûmito pokyny se prosím fiiìte pfii kaïdém uvádûní bezdrátového termostatu do provozu na novou sezónu i pfii v mûnû baterií. MoÏné problémy: pokud termostat pfiestane po urãité dobû fungovat, zkuste nejdfiíve vymûnit baterie za nové a opakujte zmínûn postup. Pokud v mûna nepomûïe, obraète se prosím na Va eho prodejce. AURATON 2020 TX Plus DIGITÁLNÍ BEZDRÁTOV PROGRAMOVATELN TERMO- STAT s individuálním nastavením pro pracovní dny, sobotu a nedûli. UÎIVATELSKÁ P ÍRUâKA OBSAH P EHLED P EDSTAVENÍ INSTALACE PRACOVNÍ MODY AUTO, MAN, ECONO Pfiepínaã funkcí Filtr PROGRAMOVÁNÍ Nastavení ãasu a dne Pfiednastavené programy Modifikace programu Nastavení teplotního rozsahu (SPAN)

3 Strana: 3 TECHNICKÁ SPECIFIKACE P EDSTAVENÍ âas A DEN TOPENÍ ZAPNUTO AUTOMAT. REGULACE âíslo PROGRAMU MANUÁLNÍ FUNKCE MO TU WE TH FR SA SU SETPOINT BATT FILTER PROG MANUAL ECONO SLABÁ BATERIE PROSTOROVÁ A ÎÁDANÁ TEPLOTA âas PROVOZNÍCH HODIN FUNKCE EKONOMICKÉHO âasovaâe INSTALACE Termostat byl vytvofien tak, aby umoïnil jednoduchou a rychlou instalaci, vyïadující pouze jednoduché nástroje.!varování!: Pro zamezení úrazu elektrick m proudem, nezapomeàte napfied vypnout hlavní pfiívod elektrické energie k vytápûcímu systému. Doporuãujeme, aby instalaci provádûl kvalifikovan pracovník. PRACOVNÍ MODY Termostat má tfii (3) operaãní mody: AUTOmatick, MANuální a TIMER ECONO (ekonomick ãasovaã). Auto: Automatick mod sekvenãnû provádí pfiedem zaznamenan program. MO Stisknûte klávesu AUTO, zobrazí se ikona PROG a také právû probíhající program. Stlaãením kláves a se na dobu pûti sekund ukáïe nastavená teplota. PROG 1 MAN: Manuální mod umoïàuje uïivateli doãasnû pfieru it právû probíhající program. Stiskem klávesy MAN se zobrazí ikona Prvním stiskem klávesy nebo se na displeji zobrazí teplota nastavená pro manuální reïim. KaÏd m dal ím stiskem se mûní nastavení teploty o 0,5 C. MANUAL

4 Strana: 4 TIMER ECONO: Funkce timer econo udrïuje ekonomickou teplotu aï do uïivatelem nastaveného ãasu a dne. Poté termostat automaticky pfiechází do automatického modu. Tento operaãní mod umoïàuje uïivateli termostatu udrïovat zvlá tní nastavenou úspornou teplotu, a to na celou dobu pfiedpokládané absence (maximálnû t den), a tak dosáhnout maximální úspory topn ch nákladû bûhem této doby, aniï do lo k zamrznutí topného systému. MO MANUAL ECONO Pro vstup do tohoto operaãního modu je tfieba stisknout tlaãítko MAN na dobu nejménû tfií (3) sekund, zobrazí se ikona..., pfiedpokládaná doba návratu a teplota nastavená pro ECONO mod. Pomocí klávesy DAY, HOUR a MIN mûïete nastavit pfiedpokládan ãas návratu. Stiskem kláves a mûïete nastavit poïadovanou teplotu pro ECONO mod. Pfiepínaã funkcí Tímto pfiepínaãem volíte mezi funkcemi HEAT (topení), OFF (vypnuto) a 5 C. HEAT: Touto funkcí je zapnuta kontrola vytápûcího systému termostatem. AUTO mod pak kontroluje teplotu dle pfiedem zadaného programu. OFF: Tato poloha vypíná topn systém. 5 C: V této poloze udrïuje termostat teplotu na 5 C, a tím zabraàuje zamrznutí topného systému. FILTER: Tato funkce Vám umoïní po hodinách spoãítat, jak dlouho bylo topné zafiízení v provozu, tj. od doby sepnutí do doby vypnutí topného zafiízení. Stiskem tlaãítka FILTER zjistíte kolik hodin bylo topné zafiízení v provozu. Po ubûhnutí 250 operaãních hodin zaãne na displeji blikat indikátor FILTER jako upozornûní, Ïe je tfieba nastavit poãítadlo filtru na nulu. âítaã filtru poãítá maximálnû do 999 hodin, tam pak zûstane stát, dokud ho znovu nevynulujete. Pro vynulování ãítaãe filtru stisknûte a drïte klávesu FILTER, dokud se na displeji nezobrazí 000.

5 Strana: 5 PROGRAMOVÁNÍ Poznámka: Termostat provádí automatické ukonãení funkcí. Pokud se nûkterá funkce jako prohlíïení programu, filtru atd. nedokonãí stiskem klávesy RETURN, po ubûhnutí deseti (10) sekund tuto funkci automaticky ukonãí. Nastavení ãasu a dne Kdykoliv v provozním modu mûïete pomocí klávesy DAY (den), HOUR (hodina), MIN (minuta) nastavit nebo opravit ãas a den. Pfiednastavené programy Termostat má ãtyfii (4) pfiedem nastavené topné programy pro pracovní dny v t dnu (Po Pá), dva (2) na sobotu a dva (2) na nedûli. Tyto programy mohou b t pouïity tak jak jsou, nebo je mûïete upravit dle vlastní potfieby. Program pro pracovní dny v t dnu (Po Pá) MO PROG 4 âíslo programu Hodina Nastavená teplota Program 1 Program 2 Program 3 Program 4 Program pro sobotu 6:00 8:30 16:00 23:00 21 C 21 C 21 C 17 C âíslo programu Hodina Nastavená teplota Program 1 Program 2 Program pro nedûli 6:00 23:00 21 C 17 C âíslo programu Hodina Nastavená teplota Program 1 Program 2 6:00 23:00 21 C 17 C Modifikace programu 1. Pfiepnûte pfiepínaã funkcí do polohy HEAT. 2. Stisknûte klávesu PROG. Displej zobrazí poãáteãní ãas programu a nastavení teploty pro tento ãas. Zobrazení MO aï FR (pondûlí aï pátek) se rozsvítí jako indikace, Ïe tento program je pfiifiazen pro pracovní dny t dne. âíslo právû vybraného programu 1 bliká. Opûtovn m stiskem klávesy PROG procházíte pfies body programu pracovních dnû 1 aï 4 a víkendov mi body 1 aï 2. MO TU WE TH FR SETPOINT PROG

6 Strana: 6 3. Klávesou PROG vyberte programov bod, kter chcete modifikovat. 4. Klávesami HOUR (hodiny) a MIN (minuty) mûïete upravovat startovací ãas. Klávesami a mûïete nastavovat teplotu v tomto bodû. 5. Stisknûte RETURN nebo vyãkejte deset (10) sekund na automatick návrat. Programovací plán VyuÏijte následující prázdn programovací plán pro zaznamenání a pozdûj í kontrolu zmûn programu je tû pfiedtím, neï je provedete. Program pro pracovní dny v t dnu (Po Pá) âíslo programu Hodina Nastavená teplota Program 1 Program 2 Program 3 Program 4 Program pro sobotu âíslo programu Hodina Nastavená teplota Program 1 Program 2 Program pro nedûli âíslo programu Hodina Nastavená teplota Program 1 Program 2 Nastavení teplotního rozsahu (SPAN) Regulaãní teplotní rozsah je 0,5 C. To znamená, je-li nastavena teplota na 20 C, topení bude spínat pfii 19,75 C a vypínat pfii 20,25 C. Toto rozpûtí je programovatelné. MÛÏete si zvolit mezi 0,5 C, 1,0 C nebo 2,0 C. ProhlíÏení nebo zmûna teplotního rozsahu (SPAN): 1. Stisknûte klávesu PROG souãasnû s klávesou RETURN. 2. Uvolnûte obû klávesy. 3. Pomocí kláves a vyberte nov teplotní rozsah. 4. Stisknûte klávesu RETURN nebo vyãkejte deset (10) sekund na automatické ukonãení funkce. Poznámka: Nastavení men ího teplotního rozsahu, napfi. 0,5 C bude pro Vás pfiíjemnûj í (men í variace teplot v bytû). Vytápûcí systém bude zapínán a vypínán ãastûji.

7 Strana: 7 NÁVOD K INSTALACI Zvolte vhodné umístûní Umístûní termostatu mûïe v raznû ovlivnit jeho funkci. JestliÏe termostat osadíte v místû, kde nemûïe vzduch fiádnû cirkulovat, nebo kde je vystaven pfiímému sluneãnímu svûtlu, nebude teplotu v místnosti udrïovat správnû. Aby termostat pracoval správnû, mûl by b t pfiipevnûn na vnitfiní zdi, v místû, kde vzduch volnû cirkuluje. Zvolte místo, kde se ãlenové Va í rodiny nejvíce zdrïují. Vyhnûte se blízkosti tepeln ch zdrojû (napfi. televizory, radiátor, chladniãky) a pfiímému sluneãnímu svûtlu. Neosazujte termostat ani v blízkosti dvefií, kde by trpûl vibracemi. Pokud nebudete termostat instalovat pevnû na zeì, poloïte ho vïdy na vhodné místo, viz v e. ELEKTRICKÉ ZAPOJENÍ BEZDRÁTOVÉHO P IJÍMAâE Vytápûcí zafiízení Pfiijímaã Digitální pfienos Termostat (vysílaã) Pfied instalací bezdrátového pfiijímaãe nejdfiíve vypnûte pfiívod el. proudu. Doporuãujeme, aby instalaci provádûl kvalifikovan pracovník. Napojte pfiijímaã termostatu k topnému systému dle schématu (dvojvodiãové zapojení). Zmûnou stavu vysílaãe termostatu (zapnuto, vypnuto) dojde k synchronizaci vysílaãe a pfiljímaãe. K tomuto dochází taktéï automaticky kaïdou 1 minutu. Na zadní stranû pfiijímaãe naleznete plastovou krytku, která zakr vá svorkovnici pro pfiipojení vodiãû.

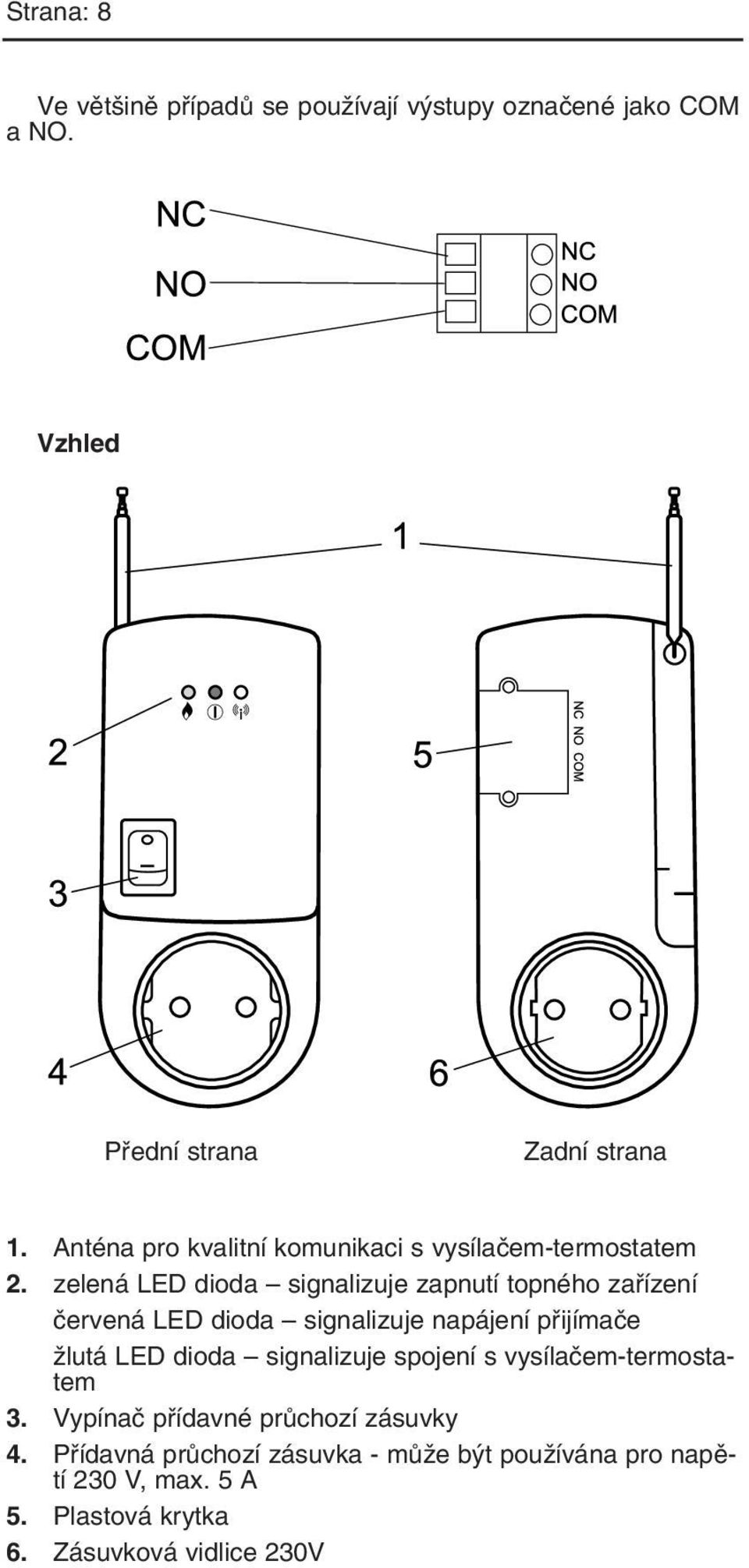

8 Strana: 8 Ve vût inû pfiípadû se pouïívají v stupy oznaãené jako COM a NO. Vzhled Pfiední strana Zadní strana 1. Anténa pro kvalitní komunikaci s vysílaãem-termostatem 2. zelená LED dioda signalizuje zapnutí topného zafiízení ãervená LED dioda signalizuje napájení pfiijímaãe Ïlutá LED dioda signalizuje spojení s vysílaãem-termostatem 3. Vypínaã pfiídavné prûchozí zásuvky 4. Pfiídavná prûchozí zásuvka - mûïe b t pouïívána pro napûtí 230 V, max. 5 A 5. Plastová krytka 6. Zásuvková vidlice 230V

9 Strana: 9 Postup pfii uvádûní bezdrátového termostatu do provozu 1. VloÏte alkalické baterie do vysílaãe-termostatu 2. ZasuÀte pfiijímaã do zásuvky a vyãkejte 10minut k dosaïení udávané vzdálenosti 3. Îlutá LED dioda signalizuje spojení mezi vysílaãem a pfiijímaãem, problikne jednou za minutu. Pokud je vysílaã mimo dosah pfiijímaãe (nebo jsou baterie pfiíli slabé) problikává dioda kaïdou sekundu nebo vûbec neproblikává. Z v roby je nastaven komunikaãní kód ãíslo 085. V pfiípadû potfieby mûïe b t kód zmûnûn. 4. Zelená LED dioda signalizuje zapnutí topného systému Pozn. Pokud je z dûvodu velké vzdálenosti nebo vedlej ího ru ení pfieru ena komunikace mezi vysílaãem a pfiijímaãem, dojde po 5 minutách k automatickému vypnutí topné soustavy. Pokud vedlej í ru ení pfiestane, termostat se opût vrátí do provozního reïimu. Nastavení komunikaãního kódu Z v roby je nastaven kód ãíslo 085. V pfiípadû, Ïe je termostat v dosahu dal ího bezdrátového pfiístroje, mûïe b t komunikaãní kód zmûnûn: 1. Vytáhnûte bezdrátov pfiijímaã na pár sekund ze zásuvky (230V) a posléze jej do ní znovu zasuàte. 2. Stisknûte souãasnû tlaãítko RETURN a MAN. Na displeji se zobrazí nastaven komunikaãní kód z v roby ã Stisknutím tlaãítek a nastavujete nov komunikaãní kód mezi ãísly 001 aï 255, posléze stisknûte tlaãítko RETURN. 4. Pokud pfiijímaã pfiijme nov kód, tak Ïlutá LED dioda nûkolikrát problikne. 5. JestliÏe pfiijímaã nepfiijme nov kód (Ïlutá LED dioda neproblikne) musí se zmínûn postup znovu opakovat.

10 Strana: 10 Elektrické zapojení vodiãû s topn m systémem 1. vytápûcí zafiízení 2. svorkovnice (max. zátûï 5 A, 230 V) 3. pfiijímaã 4. vysílaã termostat

11 Poznámky: Strana: 11

12 Strana: 12 TECHNICKÉ SPECIFIKACE 1. Model: AURATON 2020 TX Plus 2. Poãet programû: 4 programy pro pracovní den, 2 programy pro sobotu, 2 programy pro nedûli 3. Nastavení teploty: po 0,5 C 4. Pfiesnost teploty: ± 0,25 C 5. Spínání: V stfiíd. 50 Hz, 5 A odporov ch 6. Skladovací teplota: 20 aï 50 C 7. Pracovní teplota: 0 aï 50 C 8. Regulaãní rozsah: 5 aï 27 C 9. Zobrazovací rozsah: 0 aï 40 C 10. Dosah: 50 m na volné plo e 11. Pfienos: digitální 32 bitt 433, 92 MHz 12. Baterie: 2x tuïkové 1,5 V My firma LARS CZ, spol. s r. o. tímto prohla ujeme, Ïe v robek typ AURATON 2020 TX je ve shodû se základními poïadavky a dal ími pfiíslu n mi ustanoveními Smûrnice 1999/5/ES Datum prodeje Razítko prodejny
