Excel 12 INTEGROVANÉ ŘÍZENÍ PROSTŘEDÍ: VĚTRÁNÍ, OSVĚTLENÍ A ŽALUZIE

Transkript

1 INTEGROVANÉ ŘÍZENÍ PROSTŘEDÍ: VĚTRÁNÍ, OSVĚTLENÍ A ŽALUZIE KATALOGOVÝ LIST FUNKCE Kombinovaný regulátor pro klimatizaci, osvětlení a ovládání žaluzií snižující náklady na hardware a omezující technické požadavky (jeden uzel sítě LONWORKS místo tří). Vyšší úspora energie díky integrovanému řízení parametrů prostoru, např. využití slunečního světla na vytápění neobsazených místností. Vyšší pohodlí díky automatickému ovládání osvětlení a žaluzií v závislosti na dostupném osvětlení a aktuálním obsazení prostoru. Certifikace LonMark. Paměť typu flash pro načítání aplikací (zvyšující flexibilitu a umožňující budoucí inovace). Snadno přístupné servisní tlačítko a provozní kontrolka LED. Montáž na DIN lištu nebo montáž na zeď. Napájení střídavým napětím 3 V nebo 4 V. Volitelné kryty pro ochranu svorek pro jednotky montované na zeď. Volitelné sklápěcí držáky štítků s informacemi o elektrickém zapojení. Sběrnice FTT-A LONWORKS. Aplikace lze přizpůsobit potřebám uživatele pomocí softwarových modulu (tzv. plug-in) LNS. ŽALUZIE OKENNÍ KONTAKT Klimat. Vytápění Chlazení Větrání Nástěnný modul Obsazení Kondenzace Zap./vyp. Zap./vyp. Obr.. Přehled funkcí Osvětl. Světelný senzor... V... V VŠEOBECNÉ INFORMACE Regulátory jsou LONMARK certifikovány a proto mohou být použity ve všech otevřených sítích LONWORKS. Jednotka podporuje následující LONMARK objekty: objekt uzlu (objekt LONMARK č. ). objekt pro řízení fancoilu (profil č. 85). objekty spínače osvětlení (profil č. 34). objekt senzoru obsazení prostoru (profil č. 6). objekt ovládání žaluzií (objekt č. 4). K dispozici jsou dva hardwarové modely s napájením 4Vac a 3Vac, které lze uživatelsky nakonfigurovat na požadovanou aplikaci řízení vytápění, chlazení, osvětlení a žaluzií. Konfiguraci vstupů a výstupů lze nalézt na straně 5. Vyberte model vyhovující vašim potřebám a přizpůsobte jejich funkčnost pomocí LNS Plug-in (softwarové prostředí). Honeywell LNS Plug-in umožňuje konfigurovat aplikaci tak, aby vyhovovala vašim požadavkům (např. spínání osvětlení v závislosti na intenzitě denního světla nebo obsazení prostoru; ovládání žaluzií podle denního světla, obsazení prostoru a rychlosti větru). Nakonfigurovanou aplikaci lze pak následně načíst do Flash paměti regulátoru. Ochranná známka registrovaná v USA Copyright Honeywell Inc. Všechna práva vyhrazena. W774czr7

2 INTEGROVANÝ REGULÁTOR EXCEL APLIKACE Regulátor kompletně pokrývá možné řízení jednotlivých technologií pro komfort prostředí v místnostech, tj. ovládání FCU, případně alternativní zařízení pro teplotní komfort prostředí, osvětlení a žaluzie. Do regulátoru lze nahrát 3 základní aplikace, které lze uživatelsky nastavit tak, aby pokryli uživatelské požadavky. Standardní aplikace funkce regulátoru:. vytápění/chlazení a 3 rychlostní ventilátor; světelné okruhy oba s možností plynulého ovládání intenzity osvětlení případně automatické regulace intenzity; ovládání polohy žaluzie. 3 sekvence vytápění/chlazení a 3 rychlostní ventilátor; 3 světelné okruhy (zap./vyp.) z toho s plynulou regulací intenzity osvětlení případně automatické regulace intenzity a volné vstupy a výstupy pro monitoring a ovládání dalších zařízení přes LON síť 3. sekvence vytápění/chlazení a 3 rychlostní ventilátor; 4 světelné okruhy (zap./vyp.) z toho s plynulou regulací intenzity osvětlení případně automatické regulace intenzity a volné vstupy a výstupy pro monitoring a ovládání dalších zařízení přes LON síť Před samotným spuštěním zařízení je nutné načít zvolenou a upravenou aplikaci do flash paměti regulátoru. Uživatel může konfiguraci provést pomocí Honeywell LNS plug-in běžících pod programovacím prostředí CARE nebo libovolným nástrojem podporujícím LNS (např. LonMaker od společnosti Echelon). Provedené úpravy na jednom regulátor lze uložit a zkopírovat na více zařízení. Podrobný přehled vlastností aplikace Ventilační jednotka (fancoil): Jedna až tři sekvence, které lze konfigurovat pro VTÁPĚNÍ, CHLAZENÍ a PŘEPÍNÁNÍ. Podpora termoelektrických, 3-polohových a plynulých - Vdc pohonů, PWM (pulzně-šířková modulace) a vícestupňových výstupů přes triakové nebo reléové výstupy. Třístupňový ventilátor využívající triakové výstupy nebo reléové výstupy. Digitální vstupy pro detekci kondenzace, senzor obsazení prostoru, detekce otevření okna atd. Světla: Zapínání a vypínání v závislosti na následujících parametrech: Senzor pro detekci obsazení prostoru (místnosti). Tři režimy obsazení prostoru (obsazeno, pohotovost nebo neobsazeno). Skutečný stav obsazení prostoru je určen podle senzoru pro detekci obsazení, podle časového nastavení a případně podle vstupu z nástěnného ovladače. Úroveň osvětlení (určeno na základě dat přijatých ze sítě LONWORKS nebo získaných z pevně připojeného snímače intenzity osvětlení). Ruční spínání (prostřednictvím pevně připojených spínačů nebo zařízeních na LONWORKS síti). Stmívání / regulace na konstantní intenzitu osvětlení je prováděna pomocí analogových výstupů (vyžaduje vysokofrekvenční zařízení pro zhasínání se stejnosm. vstupem až V). Jedna žaluzie: Ovládání podle následujících parametrů: Aktuální režim obsazení prostoru (obsazeno, pohotovost nebo neobsazeno) Úroveň osvětlení (určeno na základě dat přijatých ze sítě LONWORKS ). Ručně zadaný příkaz. Povel z řídící centrály. Bezpečnostní poloha závisí na následujících parametrech: Mráz nebo déšť z meteorologické stanice nebo jednotky XL5 atd. Rychlost větru (určeno na základě dat přijatých ze sítě LONWORKS ). Otevřená okna potlačují pohyb žaluzií (určeno na základě dat přijatých ze sítě LONWORKS nebo získaných z připojeného snímače). Režimy obsazení prostoru: Obsazeno: Jednotka pracuje podle nastavených hodnot vytápění a chlazení pro situaci, kdy je prostor obsazen. Dočasný režim obsazení (bypass): Po stisknutí tlačítka dočasného režimu obsazení na připojeném nástěnném modulu nebo přijetí odpovídajících dat ze sítě LONWORKS pracuje jednotka dočasně podle nastavených hodnot vytápění a chlazení pro situaci, kdy je prostor obsazen. Po uplynutí doby dočasného režimu přejde regulátor zpět do předchozího režimu Neobsazeno. Pohotovost: pracuje podle nastavených hodnot vytápění a chlazení pro stav Pohotovost. Neobsazeno: Jednotka pracuje podle nastavených hodnot vytápění a chlazení pro situaci, kdy je prostor neobsazen. Senzor pro detekci obsazení prostoru (místnosti): Senzor pro detekci obsazení prostoru se používá pro ovládání fancoilu, osvětlení a žaluzií. Senzor obsazení je možné připojit buď přímo do regulátoru nebo přes síť LONWORKS. Senzor určuje skutečný režim obsazení prostoru během naplánovaných období obsazení. V závislosti na stavu senzoru bude skutečný režim buď Obsazeno, nebo Pohotovost. Nástěnné moduly: Nástěnné moduly podporující LONWORKS. Nástěnné moduly Honeywell (např. T746, T756). W774czr7

3 Bezdrátový nástěnný modul Honeywell (W77+T77 nebo RT77) Funkce hlavního a závislého regulátoru (master/): Funkce hlavního a závislého regulátoru tzv. master/ model umožňuje snadné přizpůsobení regulace jednotlivých technologických zařízení, již umístěných v prostoru, možným stavebním změnám. INTEGROVANÝ REGULÁTOR EXCEL POZN.: Síťové provázení by nemělo být provedeno při aplikacích spojených se stmíváním nebo automatickou regulací intenzity osvětlení. Síťové provázání regulátorů přes LONWORKS způsobí krátké zpoždění mezi zmáčknutím vypínače a reakcí světel a světla tak nelze přesně ovládat. nvienergyholdoff SEKVENCE ( *) master nvosblndsetting nvisblndsetting SEKVENCE ( *) maste RCHLOST VENTILÁTORU (*) MÓD OBSAZENOSTI nvoenergyholdoff SVĚTL nvisblndsetting VTÁPĚNÍ/CHLAZENÍ (*3) OKENNÍ KONTAKT *: POUZE JESTLIŽE JE SEKVENCE NASTAVENA *: POUZE JESTLIŽE JE VENTILÁTOR NASTAVEN *3: POUZE JESTLIŽE JE PŘEPÍNÁNÍ (VTÁPĚNÍ/CHLAZENÍ) NASTAVENO nvoenergyholdoff TOTO NV VŽD SOFTWAROVĚ NAPOJENO NA MASTER ZAŘÍZENÍ XL. Obr.. Funkce hlavního a závislého regulátoru (master/) maste SVĚTL nvolampvalue OKENNÍ KONTAKT OKENNÍ KONTAKT Obr. 3. Všechny světla zhasínají podle vypínače napojeného do hlavního (master) regulátoru nvienergyholdoff POZN.: Síťové provázání regulátorů přes LONWORKS způsobí krátké zpoždění mezi vypnutím vypínače a zhasnutím světel. maste SVĚTL nvolampvalue nvolampvalue TOTO NV VŽD SOFTWAROVĚ NAPOJENO NA MASTER ZAŘÍZENÍ XL. SVĚTL SVĚTL nvolampvalue Obr. 4. Všechny světla spínají na základě povelu z jakékoli vypínače napojeného přímo do regulátorů Obr. 5. Všechny žaluzie ovládány spínači připojenými do hlavního (master) regulátoru POZN.: Síťové provázání regulátorů přes LONWORKS způsobí krátké zpoždění mezi sepnutím spínače a reakcí jednotlivých žaluzií. Výhody integrovaného řízení parametrů prostoru Funkce řízení osvětlení jednotkou poskytuje řadu významných výhod: Značné snížení spotřeby energie: Úspora 5 až 75 % elektrické energie za osvětlení. Méně tepla vytvářeného elektrickým osvětlením nebo přicházejícího slunečním zářením (zatažením žaluzií), čímž se snižují požadavky na energii pro chlazení. Snížení spotřeby elektrické energie při ovládání světel na konstantní intenzitu. Pokud je místnost neobsazená, lze prostor vytápět slunečním světlem (vytažením žaluzie) a vyhnout se podle potřeby zbytečným požadavkům na ochlazování (stažením žaluzie). Vyšší pohodlí: Senzor pro detekci obsazení prostoru automaticky zapíná a vypíná osvětlení. Vždy adekvátní osvětlení při ovládání světel na konstantní intenzitu Žaluzie je stažena, pokud aktuální úroveň vnějšího osvětlení překročí konfigurovatelnou mez, a je vytažena, pokud aktuální úroveň vnějšího osvětlení poklesne pod požadovanou mez nebo v případě silného větru. Styly používání (např. prezentace, práce atd.) lze konfigurovat ve spojení se softwarem Web Office Console. Je možné využít bezdrátové řízení prostřednictvím systému ZAPP (viz ZAPP System Engineering, ENB- 86GE5). 3 W774czr7

4 INTEGROVANÝ REGULÁTOR EXCEL Vyšší flexibilita: Flexibilní používání prostoru, pokud se používá nástěnný modul LONWORKS nebo dálkové ovládání ZAPP. Nižší technická náročnost a náklady: Pro klimatizaci, osvětlení a žaluzii vyžaduje pouze jeden uzel LONWORKS (místo tří). + Nižší náročnost na techniku a instalaci (např. zapojení, spojování, uvedení do provozu atd.). + Nižší náklady díky menšímu počtu kreditů LNS. + Nižší celkové náklady na hardware. Interoperabilita Jednotka má certifikát podle směrnic LONMARK Application Layer Guidelines verze 3. a je proto kompatibilní se všemi zařízeními v otevřených sítích LONWORKS (včetně zařízení od jiných výrobců). Objekt regulátoru fancoilu nvispacetemp SNVT_temp_p nvisetpoint SNVT_temp_p nvisetptoffset SNVT_temp_p nvioccschedule SNVT_tod_event Space Comfort Controller Object (Fan Coil Object profile #85) 3 5 mandatory Network Variables nvospacetemp SNVT_temp_p nvounitstatus SNVT_hvac_status nvoeffectocc 7 9 nvoheatcool SNVT_hvac_mode 3 nvofanspeed 6 33 Konfigurace zařízení Pro konfiguraci regulátoru slouží softwarové Honeywell LNS plug-iny. Ty lze spustit pod vývojovým prostředí CARE nebo libovolného nástroje podporujícím LNS (např. LonMaker ). Síťové objektů LONMARK Jednotka podporuje následující LONMARK objekty : objekt uzlu (viz Obr.3 Objekt uzlu) objekt regulátoru fancoil (č. 85 SCC Fan Coil) (viz Obr 5. Objekt regulátoru fancoil) objekty spínače osvětlení (č. 34) (viz Obr. 6 Objekt spínače žaluzií) objekt senzoru obsazení prostoru (č. 6) (viz Obr. 7. Objekt senzoru obsazení prostoru) objekt spínače žaluzií (č.4) (viz Obr. 4. Objekt spínače žaluzií). Tento objekt není dosud zahrnut v implementaci LonMark protokolu, proto je použita obecná definice. Viz také Tabulka 3 až Tabulka 7 v části Síťové rozhraní na straně 9. nvioccmancmd nvioccsensor nviapplicmode SNVT_hvac_mode nvifanspeedcmd nvienergyholdoff nvisequence[] SNVT_lev_percent nvisequence[] SNVT_lev_percent Objekt uzlu optional Network Variables manufacturerspecific Network Variables Obr. 6. Objekt regulátoru fancoilu nvoenergyholdoff nvosequence[] SNVT_lev_percent nvosequence[] SNVT_lev_percent 49 Objekt uzlu (Č. typu objektu LonMark: ) nvirequest SNVT_obj_request Povinné síťové proměnn nvostatus SNVT_obj_status Volitelné síťové nvofiledirectory SNVT_address 8 nviluxlight SNVT_lux nviluxsblnd SNVT_lux Síťové sdílené mezi objekty nviwindspeed SNVT_speed Obr. 7. Objekt uzlu W774czr7 4

5 INTEGROVANÝ REGULÁTOR EXCEL Objekt spínače žaluzií nvisblndsetting nvisblndovrd nvisblndauto Sunblind Actuator Object (LonMark Closed-Loop Actuator Object) (object #4) Povinné síťové Síťové daného výrobce nvosblndsetting Pokud jsou dodrženy požadavky na maximální délku sběrnice, mohou být zařízení vybavená tímto přijímačemvysílačem zapojena v různých síťových konfiguracích sběrnicové zapojení (tzv. daisy-chain), smyčka, hvězdicová konfigurace nebo libovolná jejich kombinace. Doporučená konfigurace je sběrnicové zapojení (daisy chain) se dvěma zakončovacími impedančními moduly. Toto schéma umožňuje maximální délku sběrnice a vykazuje nejspolehlivější komunikaci zejména při rozšiřování stávající sběrnice. Další informace najdete na webových stránkách na adrese nviluxsblnd SNVT_lux nvioccschedule SNVT_tod_event nvioccsensor nvienergyholdoff nviwindspeed SNVT_speed Síťové sdílené mezi objekty Obr. 8. Objekt spínače žaluzií Objekt spínače osvětlení nviluxlight SNVT_lux nvoccschedule SNVT_tod_event nvioccsensor Objekt spínače osvětl. LonMark (profil č. 34) Povinné síťové Síťové sdílené mezi objekty nvolampvaluefb Obr. 9. Objekt spínače osvětlení LONWORKS Servisní tlačítko a LED Všechny modely jsou vybaveny servisním tlačítkem LONWORKS (přístupným z vnějšku na horní části regulátoru). PIN kód je odesílán z regulátoru v následujících situacích: Při stisknutí servisního tlačítka LONWORKS. Po každém restartování regulátoru, při výpadku napájení, zapnutí jednoty nebo při restartování softwarem. Při stisknutí pevně připojeného tlačítka pro osvětlení nebo ovládání žaluzií na dobu delší než sekund. Všechny modely jsou vybaveny provozní kontrolkou LED LONWORKS (přístupnou z vnějšku na horní části modulu) pro signalizaci provozu a řešení problémů. Provozní kontrolka LED indikuje řadu různých stavů modulu, což lze využít při odstraňování problémů. Úplný popis těchto stavů najdete také v instalační příručce pro jednotku (ENB-GE5). Priority čtení a zápisu instrukcí pro ovládání žaluzií V závislosti na posledním příkazu zaslaném/přečteném před tím, než hodnota rychlosti větru překročila max. limit, žaluzie se vrátí do požadované polohy nebo zůstanou zarolovány (viz Obr. ) ukazuje prioritu jednotlivých síťových vstupů při čtení/zápisu do regulátoru. Objekt senzoru obsazení prostoru Objekt senzoru obsazení prostoru (profil č. 6) Povinné síťové nvooccsensor Obr.. Objekt senzoru obsazení prostoru Tabulka. Reakce žaluzií v závislosti na rychlosti větru Poslední příkaz Návrat do požadované polohy Zůstat nahoře Tlačítko Nahoru/Dolu -- ANO nvisblndsetting -- ANO nvisblndauto ANO -- nvisblndovrd ANO -- Snímač osvětlení ANO -- Energetická optimalizace ANO -- Síťové rozhraní LONWORKS Jednotka komunikuje se sítí LONWORKS rychlostí 78 kilobaudů prostřednictvím přijímače-vysílače FTT-A s volnou topologií. Připojení sběrnice je nezávislé na polaritě. 5 W774czr7

6 INTEGROVANÝ REGULÁTOR EXCEL Poslední vyhrává Nástěnný modul / ovládače žaluzií Building Manager Building Manager Snímač větru regulátor nvisblndsettin nvisblndovrd nviwindspeed SNVT_speed nvosblndsettin Venkovní snímač osvětlení nviluxsbln SNVT_lu Další regulátor např. XL5 Okenní kontakt nvisblndaut nvienergyholdof Xl (vnitřní logika) Energetické úspory Optimalizace Zvětšující se priorita Obr.. Priorita vstupů pro ovládání žaluzií Modely Krátká skříň Dlouhá skříň 4 Vac 3 Vac Digitální vstup Digitální vstup Digitální vstup 3 Digitální vstup 4 Relé (N-O) Relé (N-O) Relé 3 (N-O) Relé 4 (C-O) Relé 5 (C-O) Triak Triak Triak 3 Triak 4 Triak 5 Triak 6 Nástěnný modul LED výstup AI (NTCk + V) AI (NTCk) AI3 (rychlost ventilátoru / obsazenost) AI4 (žádaná teplota) AI5 (NTCk + V) AI6 (NTCk) AI7 (NTCk + V) AO (... Vdc) AO (... Vdc) W774D8 X X X X X X X X X X X X X X X X X X X X X X X X X X X W774D6 X X X X X X X X X X X X X X X X X X X X X X X X X X X Tabulka. Modely regulátoru Dlouhé a krátké skříně Model napájené síťovým napětím 3Vac (W774D6) jsou vybaveny vestavěným transformátorem a mají dlouhou skříň (š x d x v = 8 x 76 x mm). Model napájený střídavým napětím 4 Vac (W774D8) vyžadují externí transformátor 3/4Vac (š x d x v = 6 x 76 x mm). Analogové vstupy Jednotka je vybavena až 7 analogovými vstupy, které lze konfigurovat jako pomalé digitální vstupy (v takovém případě musí být signál stabilní alespoň,5 s) pro detekci pomalých signálů (např. otevření okna). Tabulka 3. Použití analogových vstupů Analog. vstup Napětí NTC ) Nástěnný modul AI X X AI 3 X Prostorová teplota AI3 3 Otáčky ventilátoru nebo dočasný režim obsazení AI4 3 Žádaná teplota AI5 X X AI6 X AI7 3 X X U všech vstupů NTC jsou teploty < 5 45 C interpretovány jako teploty způsobené poruchou snímače a teploty > C jsou interpretovány jako způsobené zkratem snímače. Kontakt otevřený déle než sekund je interpretován jako porucha snímače. 3 Odpor >5k Ω je interpretován jako způsobený poruchou snímače, odpor < Ω je interpretován jako způsobený zkratem snímače. Digitální vstupy Jednotka je vybavena digitálními vstupy s bezpotenciálovými kontakty. Digitální vstupy jsou rychlé (tj. signál musí být stabilní po dobu min. 5 ms). Analogové výstupy Jednotka je vybavena dvěmi stejnosměrnými analogovými výstupy až V. Každý analogový výstup může být zatížen max. ±, ma. Příklad: Pohony s plovoucím řízením (3-stavové) Je možné konfigurovat dva triakové výstupy nebo dvě relé pro připojení pohonu s 3-polohovou regulací (není povoleno kombinování triakových výstupů a relé). Jakmile jsou výstupy pomocí softwarových plug-in nastaveny, lze k výstupům připojit pohony. Digitální výstupy Triakové nebo reléové výstupy lze konfigurovat pro různé funkce. Reléové výstupy Jednotka je vybavena až dvěmi přepínacími relé a až třemi normálně otevřenými relé. W774czr7 6

7 INTEGROVANÝ REGULÁTOR EXCEL Triakové výstupy Jednotka je vybavena až šesti triakovými výstupy. Hardwarová omezení Pro zajištění spolehlivého kontaktu je nutný průchod minimálního proudu 5 ma. Normálně otevřené kontakty jsou konstruovány pro maximální stejnosměrný proud 6A. Normálně zavřené kontakty jsou konstruovány pro maximální stejnosměrný proud A. Aby docházelo k redukci nárůstu tepla ve skříni regulátoru je maximální povolený kombinovaný proud přes všechna relé současně 4 A (stejnosměrně). Maximální špičkový proud (po dobu ms) na normálně otevřeném kontaktu je 8 A. Hardwarová omezení pro jednotku napájenou síťovým napětím: Dolní signál: V; horní signál: 4 V stříd. Maximálně 5 ma stejnosměrného proudu v součtu pro všechny triakové výstupy celkem. 55 ma po dobu nejvýše s. cos ϕ >,5. Hardwarová omezení pro jednotku s napájením střídavým napětím 4 V: Dolní signál: V; horní signál: 4 V stříd. Maximálně 5 ma stejnosměrného proudu v součtu pro všechny triakové výstupy celkem. 8 ma po dobu nejvýše s. cos ϕ >,5. Pozn.: V případě napojení termoelektrických pohonů je doporučováno nasazovat 4V modely v důsledku vyššího možného proudu. Zapojení regulátoru Svorkovnicové bloky jsou umístěny na horní a dolní straně regulátoru, na jedné straně silová část s relé a na druhé slaboproudá část. Reléová část se skládá z jednořadého svorkovnicového bloku pro napojení kabelů pro relé. V případě, že model je napájen 3 Vac, je napájení také přivedeno na tuto svorkovnici. Slaboproudá část se skládá z dvouřadého svorkovnicového bloku pro napojení kabelů od dalších vstupů / výstupů. V případě, že model je napájen 4Vac, je napájení také přivedeno na tuto část svorkovnice. W774A4 4 date code 3 Vac +/-5%; VA 5/6 Hz; Rel.Com. Max 6A IP3 with terminal cover,, , X: not used O: out, only O O X model-specific information 4V~ 4V~ ~ 3 LON 4! LON 5 ~ Power Power BI3 6 BI3 7 Pozn.: Podle normy VDE, nelze kombinovat silnoproudé a slaboproudé signály na relé. NOTE: Při záměru napojit na regulátor termoelektrické pohony doporučujeme nasazení 4Vac verze, která poskytuje vetší proud. Na každém regulátorů XL je na čele krytu nalepeno schéma rozmístění svorek (viz Obr ). Malá nálepka v levé horní části poskytuje informace o daném modelu jako typ, datacode, napájení, zda svorky (triakový výstup 5 a 6) je napojen a zda svorky,,, a 3 mohou být využity jako 4 Vac výstup. Nástěnné moduly Nástěnné moduly T746 a T756 lze využít v kombinaci s regulátory pro nastavení žádané teploty, zjištění aktuální teploty v prostoru, nastavení rychlosti ventilátorů případně režimu obsazenosti prostoru. Když nástěnný modul je napojen do regulátoru, lze nakonfigurovat funkci LED a LCD displeje (jaké data budou zobrazena). Podrobné informace naleznete v sekci Konfigurace displeje na nástěnném modulu v Instalační příručce. BI4 8 QN 45 BI4 9 Tabulka 4. Podpora funkcí nástěnných modulů QL Rel3 Rel COM NO 46 Rel NO Rel3 NO QN QL T, Triac Triac T3,4 Triac Triac T5,6 COM COM 3 4 COM 3 T756 tlačítko Nastavení obsazenost T746C Rel4 Rel4 Rel4 Rel5 COM NC NO COM 53 Triac Triac 6 38 Jednotka zap./vyp. Honeywell 55 AO AO 4 Rel5 NC 57 AO 4 Rychlost ventilátoru T746D T746E T746F T756A T756B nalevo uprostřed napravo nalevo uprostřed napravo Rel5 NO 58 AO 4 Pozn.: Aby funkční tlačítka nástěnného modulu pracovala správně je nutné provést jejich nastavení v Honeywell's LNS plug-in. Obr.. Schéma rozmístění svorek 4V~ 4V~ ~ LON 3 LON 4 BI 5 BI 6 BI 7 BI 8 4V~ 4V~ Out ~ Out 9 AI AI AI3 3 AI4 4 LED Out 5 AI5 6 AI5 7 AI6 8 AI6 9 AI7 AI7 7 W774czr7

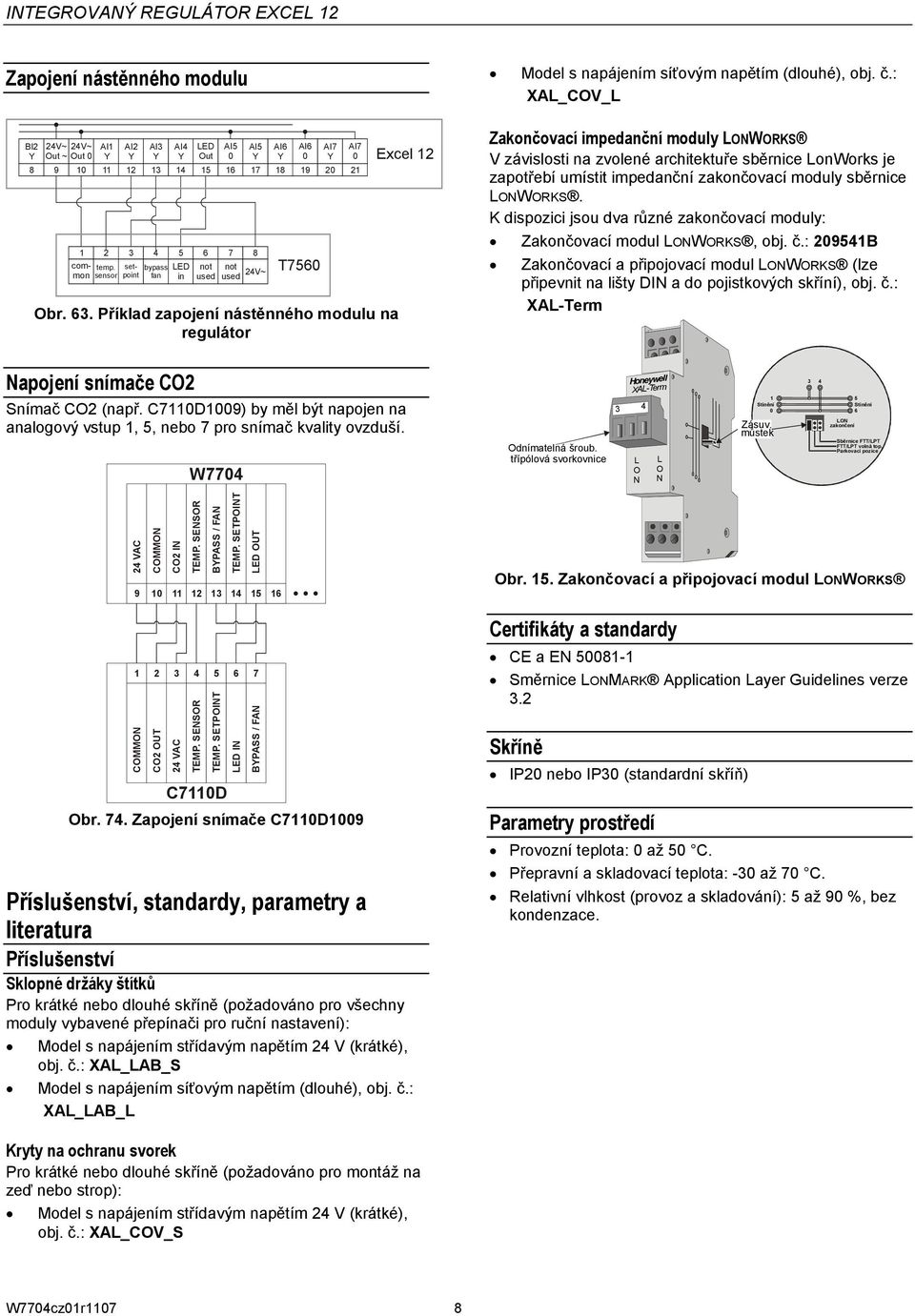

8 INTEGROVANÝ REGULÁTOR EXCEL Zapojení nástěnného modulu Model s napájením síťovým napětím (dlouhé), obj. č.: XAL_COV_L BI 8 4V~ 4V~ Out ~ Out 9 AI AI AI3 3 AI4 4 common temp. setpoint fan bypass LED sensor in LED Out 5 not used AI5 6 AI not used 4V~ AI6 8 AI6 9 T756 AI7 AI7 Obr. 63. Příklad zapojení nástěnného modulu na regulátor Zakončovací impedanční moduly LONWORKS V závislosti na zvolené architektuře sběrnice LonWorks je zapotřebí umístit impedanční zakončovací moduly sběrnice LONWORKS. K dispozici jsou dva různé zakončovací moduly: Zakončovací modul LONWORKS, obj. č.: 954B Zakončovací a připojovací modul LONWORKS (lze připevnit na lišty DIN a do pojistkových skříní), obj. č.: XAL-Term Napojení snímače CO Snímač CO (např. C7D9) by měl být napojen na analogový vstup, 5, nebo 7 pro snímač kvality ovzduší. W774 Odnímatelná šroub. třípólová svorkovnice Honeywell XAL-Term 3 4 L O N L O N 5 Stínění Stínění 6 Zásuv. můstek 3 4 LON zakončení Sběrnice FTT/LPT FTT/LPT volná top. Parkovací pozice 4 VAC COMMON COMMON CO OUT CO IN 4 VAC TEMP. SENSOR TEMP. SENSOR BPASS / FAN TEMP. SETPOINT C7D Obr. 74. Zapojení snímače C7D9 TEMP. SETPOINT LED IN LED OUT Příslušenství, standardy, parametry a literatura Příslušenství Sklopné držáky štítků Pro krátké nebo dlouhé skříně (požadováno pro všechny moduly vybavené přepínači pro ruční nastavení): Model s napájením střídavým napětím 4 V (krátké), obj. č.: XAL_LAB_S Model s napájením síťovým napětím (dlouhé), obj. č.: XAL_LAB_L BPASS / FAN Obr. 5. Zakončovací a připojovací modul LONWORKS Certifikáty a standardy CE a EN 58- Směrnice LONMARK Application Layer Guidelines verze 3. Skříně IP nebo IP3 (standardní skříň) Parametry prostředí Provozní teplota: až 5 C. Přepravní a skladovací teplota: -3 až 7 C. Relativní vlhkost (provoz a skladování): 5 až 9 %, bez kondenzace. Kryty na ochranu svorek Pro krátké nebo dlouhé skříně (požadováno pro montáž na zeď nebo strop): Model s napájením střídavým napětím 4 V (krátké), obj. č.: XAL_COV_S W774czr7 8

9 SÍŤOVÉ ROZHRANÍ V následující tabulce jsou uvedeny síťové spojené s různými objekty LONMARK sloužící jako síťová rozhraní pro aplikaci klimatizace, osvětlení a ovládání žaluzií jednotkou. Tabulka 5. Síťové pro objekt regulátoru fancoilu (profil č. 85). Název Typ Heartbeat nvispacetemp SNVT_temp_p Ano nvisetpoint SNVT_temp_p Ne nvisetptoffset SNVT_temp_p Ano nvioccschedule SNVT_tod_event Ano nvioccmancmd Ne nvioccsensor Ano nviapplicmode SNVT_hvac_mode Ano nvifanspeedcmd Ne nvienergyholdoff Ano nvisequence[] SNVT_lev_percent Ano nvosequence[] SNVT_lev_percent Ano nvospacetemp SNVT_temp_p Ano nvounitstatus SNVT_hvac_status Ano nvoeffectocc Ne nvoheatcool SNVT_hvac_mode Ano nvofanspeed Ano nvoenergyholdoff Ano Tabulka 6. Síťové pro objekt senzoru obsazení (profil č. 6) INTEGROVANÝ REGULÁTOR EXCEL Název Typ Heartbeat nvooccsensor Ano Tabulka 7. Síťové pro objekt spínače osvětlení (profil č. 34) Název Typ Heartbeat [] Ne nvolampvaluefb[] Ne Tabulka 8. Síťové objektu spínač žaluzie (objekt č. 4) Název Typ Heartbeat nvisblndsetting[] Ne nvisblndovrd[] Ne nvisblndauto[] Ano nvosblndsetting[] Ano Tabulka 9. Síťové pro objekt uzlu (objekt LONMARK č. ) Název Typ Heartbeat nvirequest SNVT_obj_request Ne nviluxlight SNVT_lux Ne nviluxsblnd SNVT_lux Ne nviwindspeed SNVT_speed Ano nvostatus SNVT_obj_status Ano nvofiledirectory SNVT_address Nepoužito 9 W774czr7

10 INTELIGENTNÍ REGULÁTOR EXCEL ROZMĚR sklopné držáky štítků (volitelně) kryt na ochranu svorek (volitelně) kryt na ochranu svorek (volitelně) oddělitelná ouška (odkrytí svorkových vývodů) štěrbina tlačítko LonWorks LonWorks kontrolka větrací otvory Honeywell spol. s.r.o. Environmental Controls EC Building V Parku 36/8 48 Praha 4 Číslo dokumentu Telefon: W774czr7 Fax: hbs-cz@honeywell.com Dokument podléhá změnám bez předchozího oznámení Výrobní závod certifikován podle
