M7410G VLASTNOSTI MALÝ POHON VENTILŮ S KOMUNIKACÍ LON TECHNICKÉ INFORMACE. Pohon LON je určen pro decentralizované řízení budov a

Rozměr: px
Začít zobrazení ze stránky:

Download "M7410G VLASTNOSTI MALÝ POHON VENTILŮ S KOMUNIKACÍ LON TECHNICKÉ INFORMACE. Pohon LON je určen pro decentralizované řízení budov a"

Transkript

1 M7410G MALÝ POHON VENTILŮ S KOMUNIKACÍ LON TECHNICKÉ INFORMACE POUŽITÍ Pohon LON je určen pro decentralizované řízení budov a dává zákazníkům nové možnosti efektivního řízení toku energií a přizpůsobivost výrobku. Pohon pracuje se standardními SNVT k zajištění schopnosti pracovat s řídícími jednotkami technologie LonWorks. SERVICE LED STATUS LED SERVICE PIN Malý lineární pohon M7410G je navržen speciálně pro zajištění komunikace pro LonMark a série zónových malých lineárních ventilů a jsou užívány v jednotkách chladících a ohřívacích ventilátorů, indukčních jednotkách, malých ohřívačích, chladičích a pro aplikace zónového řízení. Jsou využívány v systémech elektronického řízení teploty používajících horkou nebo chlazenou vodu jako médium. Pohon M7410G je vhodný pro řídící podstanice série Honeywell Excel a stejně tak i pro jiné řídící jednotky založené na technologii LonWorks. Pomocí standardních konfiguračních nástrojů Echelon lze pohon konfigurovat pro specifický úkol. Pohon je velmi vhodný pro aplikace, kde je omezený prostor a kde je vyžadována minimální spotřeba energie. Oba pohony mají úhlednou a pevnou konstrukci. Externí soubor rozhraní (ilona_s.xif) a aplikační soubor (ilona_s.nxe) lze stáhnout z Internetu na adrese: VLASTNOSTI Komunikace FTT10A Digitální vstup může být použit pro přepínání stavu okna nebo vlhkosti Pohon je flexibilní nástroj a LON je flexibilní platforma Zjednodušuje složité provozy HVAC (vytápění, ventilace a klimatizace) Jednoduché zapojení vodičů Otevřené produkty pro systémy třetích stran Dodáváno se zapojeným spojovacím kabelem Jednoduché, standardizované spojení ventilu a pohonu K montáži nejsou potřeba žádné nástroje Vizuální indikátor polohy ventilu dodáván s pohonem Ruční ovládání zajištěno nastavovací hlavicí ventilu Velmi přesný proporcionální pohon ventilu Echelon, Lon, LonMark, LonWorks a logo LonMark jsou registrované obchodní Copyright 1999 Honeywell Inc. V šk á á h CZ-PM7410G-1099

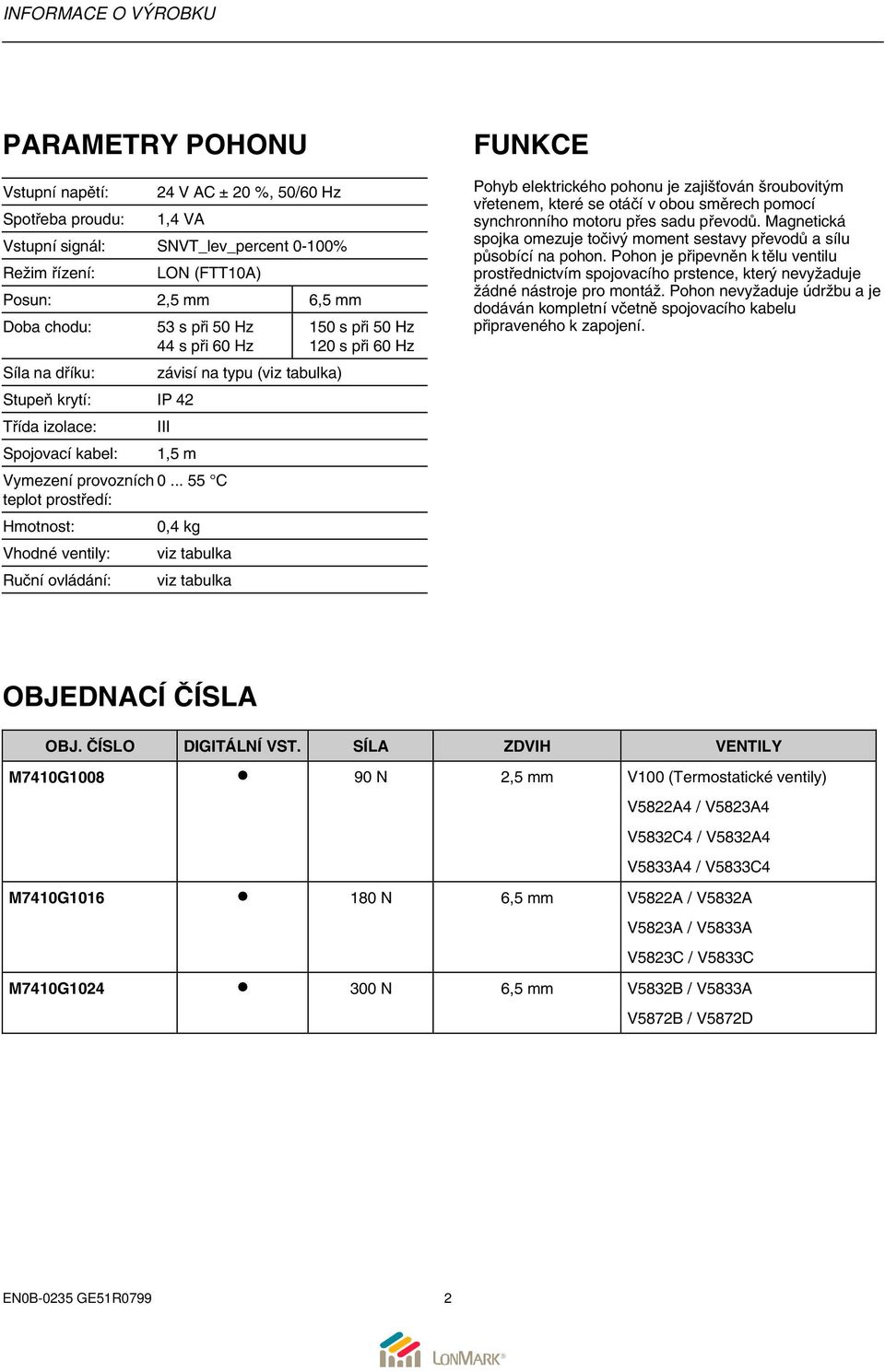

2 INFORMACE O VÝROBKU PARAMETRY POHONU Vstupní napětí: Spotřeba proudu: 24 V AC ± 20 %, 50/60 Hz 1,4 VA Vstupní signál: SNVT_lev_percent 0-100% Režim řízení: LON (FTT10A) Posun: 2,5 mm 6,5 mm Doba chodu: 53 s při 50 Hz 44 s při 60 Hz Síla na dříku: závisí na typu (viz tabulka) Stupeň krytí: IP 42 Třída izolace: III Spojovací kabel: 1,5 m Vymezení provozních C teplot prostředí: Hmotnost: Vhodné ventily: Ruční ovládání: 0,4 kg viz tabulka viz tabulka 150 s při 50 Hz 120 s při 60 Hz FUNKCE Pohyb elektrického pohonu je zajišťován šroubovitým vřetenem, které se otáčí v obou směrech pomocí synchronního motoru přes sadu převodů. Magnetická spojka omezuje točivý moment sestavy převodů a sílu působící na pohon. Pohon je připevněn k tělu ventilu prostřednictvím spojovacího prstence, který nevyžaduje žádné nástroje pro montáž. Pohon nevyžaduje údržbu a je dodáván kompletní včetně spojovacího kabelu připraveného k zapojení. OBJEDNACÍ ČÍSLA OBJ. ČÍSLO DIGITÁLNÍ VST. SÍLA ZDVIH VENTILY M7410G N 2,5 mm V100 (Termostatické ventily) V5822A4 / V5823A4 V5832C4 / V5832A4 V5833A4 / V5833C4 M7410G N 6,5 mm V5822A / V5832A V5823A / V5833A V5823C / V5833C M7410G N 6,5 mm V5832B / V5833A V5872B / V5872D EN0B-0235 GE51R0799 2

3 POLOHA PŘI MONTÁŽI Pohon lze umisťovat pouze stranou nebo nad ventilem. Upevněte ventil ve správné poloze před montáží pohonu. ELEKTRICKÉ ZAPOJENÍ Elektrická instalace musí odpovídat schématu zapojení uvedenému na obr. 5 a obr. 6. Obr.1 Polohy při montáži MONTÁŽ Před připevněním pohonu k ventilu musí být odstraněna nastavovací hlavice (obr. 2). Ujistěte se, že je pohon v otevřené poloze (v této poloze je dodáván výrobcem), před připevňováním pohonu k tělu ventilu. Barvy vodičů Obr. 4 Elektrické zapojení Obr. 2 Odstranění ochranné hlavice Pohon je třeba připevňovat ručně. Nepoužívejte nástroje nebo zvýšené síly, mohlo by dojít k poškození pohonu nebo ventilu. Digitální vstup Obr. 5 Barvy vodičů Obr. 6 Digitální vstup Obr. 3 Připevňování pohonu 3 CZ-PM7410G-1099

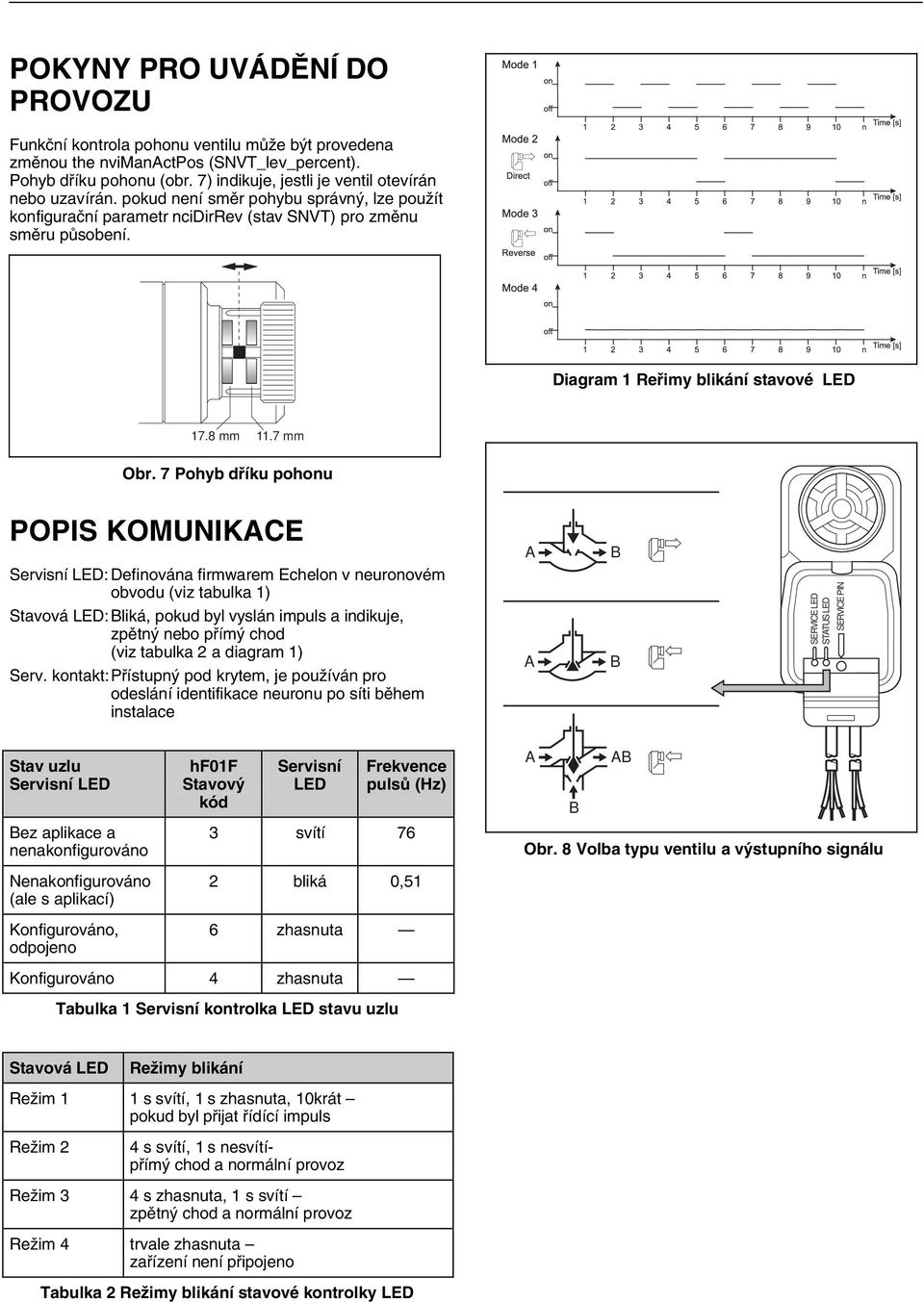

4 POKYNY PRO UVÁDĚNÍ DO PROVOZU Funkční kontrola pohonu ventilu může být provedena změnou the nvimanactpos (SNVT_lev_percent). Pohyb dříku pohonu (obr. 7) indikuje, jestli je ventil otevírán nebo uzavírán. pokud není směr pohybu správný, lze použít konfigurační parametr ncidirrev (stav SNVT) pro změnu směru působení. Diagram 1 Reřimy blikání stavové LED 17.8 mm 11.7 mm Obr. 7 Pohyb dříku pohonu POPIS KOMUNIKACE Servisní LED: Definována firmwarem Echelon v neuronovém obvodu (viz tabulka 1) Stavová LED: Bliká, pokud byl vyslán impuls a indikuje, zpětný nebo přímý chod (viz tabulka 2 a diagram 1) Serv. kontakt: Přístupný pod krytem, je používán pro odeslání identifikace neuronu po síti během instalace A A B B SERVICE LED STATUS LED SERVICE PIN Stav uzlu Servisní LED Bez aplikace a nenakonfigurováno Nenakonfigurováno (ale s aplikací) Konfigurováno, odpojeno hf01f Stavový kód Servisní LED Frekvence pulsů (Hz) 3 svítí 76 2 bliká 0,51 6 zhasnuta Konfigurováno 4 zhasnuta Tabulka 1 Servisní kontrolka LED stavu uzlu A AB B Obr. 8 Volba typu ventilu a výstupního signálu Stavová LED Režimy blikání Režim 1 1 s svítí, 1 s zhasnuta, 10krát pokud byl přijat řídící impuls Režim 2 4 s svítí, 1 s nesvítípřímý chod a normální provoz Režim 3 4 s zhasnuta, 1 s svítí zpětný chod a normální provoz Režim 4 trvale zhasnuta zařízení není připojeno Tabulka 2 Režimy blikání stavové kontrolky LED

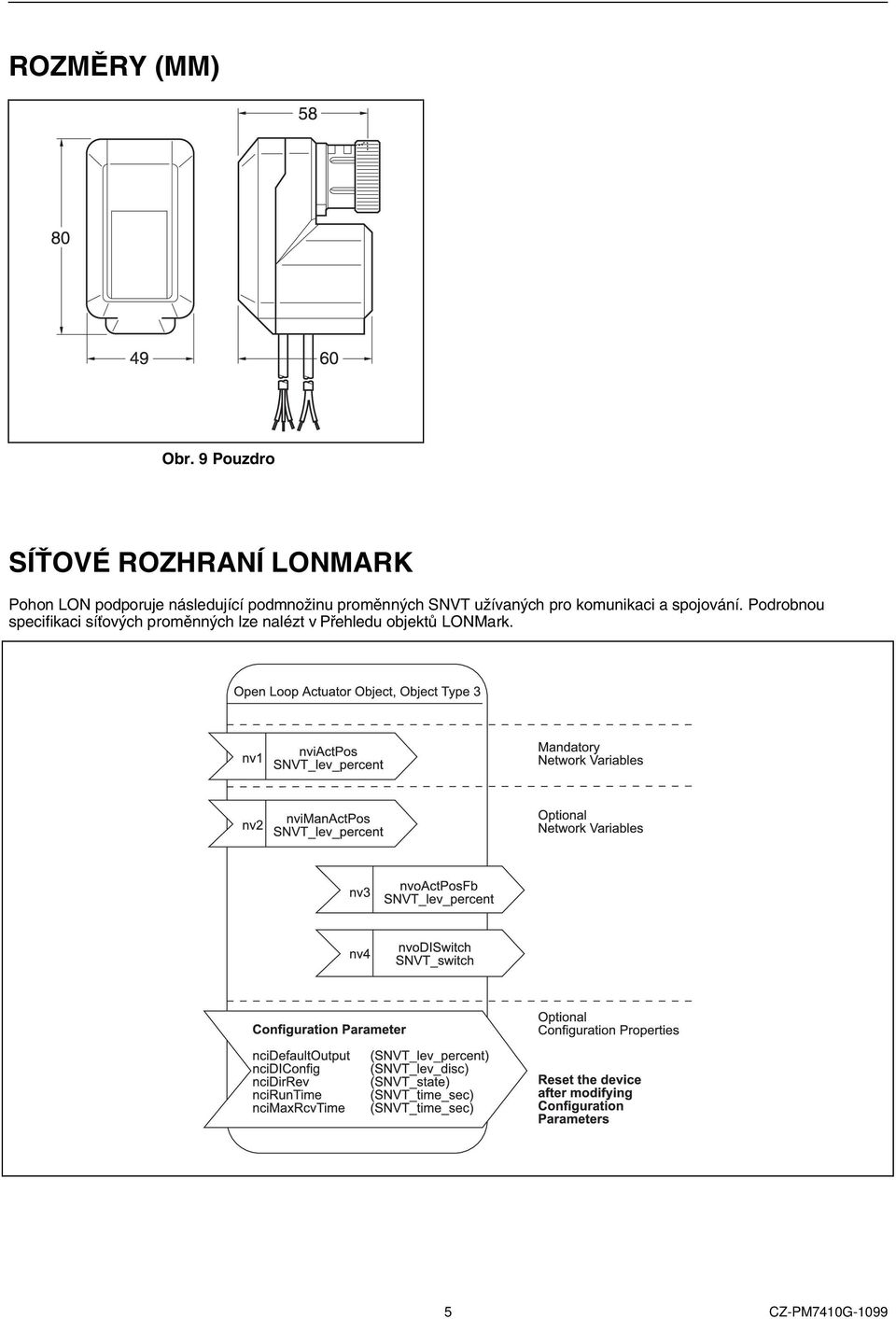

5 ROZMĚRY (MM) Obr. 9 Pouzdro SÍŤOVÉ ROZHRANÍ LONMARK Pohon LON podporuje následující podmnožinu proměnných SNVT užívaných pro komunikaci a spojování. Podrobnou specifikaci síťových proměnných lze nalézt v Přehledu objektů LONMark. 5 CZ-PM7410G-1099

6 POPIS POUŽITÝCH SNVT* A SCPT** V této tabulce jsou uvedeny všechny standardní síťové proměnné a standardní konfigurační parametry, jejich výchozí hodnoty a krátký popis, rozsahy a podmínky odesílání a obsluhy výstupů. Standardní síťová proměnná Typ {rozsah} {nastavení výrobce} Nastavení různých funkcí a vysvětlení uvedených hodnot. Nutné síťové proměnné Definice Vysvětlení nviactpos SNVT_lev_percent { % ; 163,835} {163,835} = INVALID nviactpos = 163,835 [INVALID] Po zapnutí nebo resetování Podstanice odesílá [INVALID]. Pohon přejde do bezpečné polohy definované v [ncidefaultoutput]. Funkce Watchdog zjistila ; Možné pouze pokud byla funkce Watchdog zvolena v [ncimaxrcvtime] a odpovídá-li volbě [ncidefaultoutput]. Pohon přejde do bezpečné polohy definované v [ncidefaultoutput]. nviactpos = 0% nebo 100% Synchronizace s plnou dobou chodu + 30%. Synchronizace může být přerušena, pokud jsou přijaty nové hodnoty. (kromě průběhu synchronizace po zapnutí nebo resetování) 0% < nviactpos < 100% Pohon přejde do polohy přijaté od řídící podstanice. (Vyjímečný případ je po spuštění nebo resetování) Pohánějící signál přijatý od řídící podstanice definovaný v rozsahu 0-100%, který určuje polohu připojeného ventilu v rozsahu celkového posunu. Přijaté hodnoty nižší než 0% jsou počítány jako 0% a hodnoty nad 100% jsou počítány jako 100%. Jedinou výjimkou je hodnota 163,835 = [INVALID]. Pokud je přijata tato hodnota, je pohon přesunut do bezpečné polohy, která je určena [ncidefaultoutput]. Přijaté hodnoty nejsou nikdy přepsány softwarem pohonu. Proměnná [nviactpos] je užita pouze tehdy, je-li proměnná s vyšší prioritou pro ruční ovládání [nvimanactpos] nastavena na hodnotu [INVALID] = Cyklicky přijímaný signál pohonu může být kontrolován. V takovém případě může být maximální interval cyklicky přijímaných hodnot definován konfiguračním parametrem [ncimaxrcvtime]. Pokud tento časový rámec vyprší, pohon přejde do bezpečné polohy definované konfiguračním parametrem [ncidefaultoutput]. Volitelné síťové proměnné Definice Vysvětlení nvoactposfb SNVT_lev_percent { % ; 163,835} {163,835} = INVALID nvoactposfb = 163,835 (INVALID) Po zapnutí nebo resetování. Není možné zjištění polohy v rámci posunu. 0% <= nvoactposfb <= 100% Aktuální vypočtená poloha dříku odpovídající času a typu posunu. Tato hodnota ukazuje aktuální vypočtenou polohu dříku. * SNVT = Standard Network Variable Types (standardní síťové proměnné) ** SCPT = Standard Configuration Parameter Types (standardní konfigurační parametry)

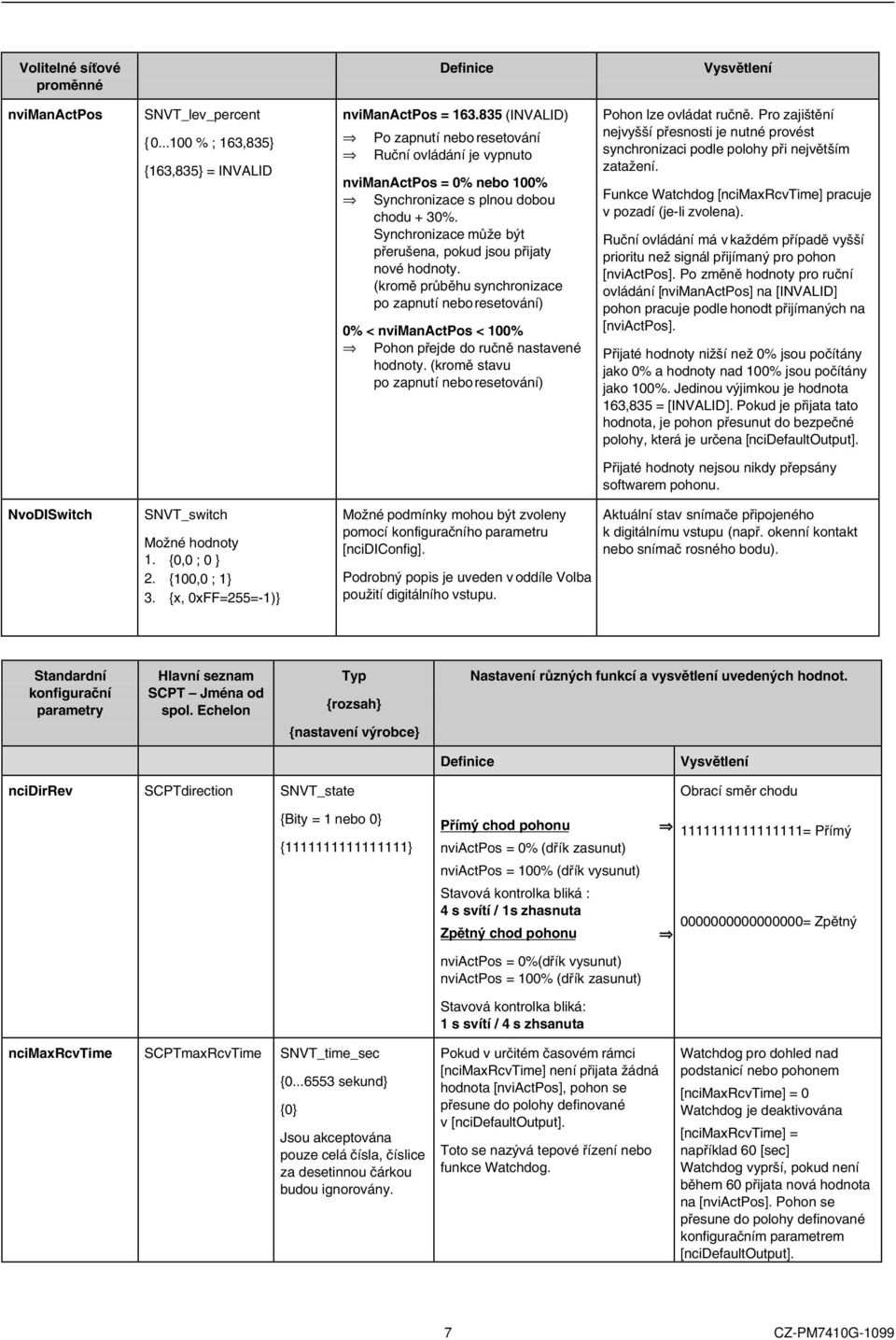

7 Volitelné síťové proměnné Definice Vysvětlení nvimanactpos SNVT_lev_percent { % ; 163,835} {163,835} = INVALID nvimanactpos = (INVALID) Po zapnutí nebo resetování Ruční ovládání je vypnuto nvimanactpos = 0% nebo 100% Synchronizace s plnou dobou chodu + 30%. Synchronizace může být přerušena, pokud jsou přijaty nové hodnoty. (kromě průběhu synchronizace po zapnutí nebo resetování) 0% < nvimanactpos < 100% Pohon přejde do ručně nastavené hodnoty. (kromě stavu po zapnutí nebo resetování) Pohon lze ovládat ručně. Pro zajištění nejvyšší přesnosti je nutné provést synchronizaci podle polohy při největším zatažení. Funkce Watchdog [ncimaxrcvtime] pracuje v pozadí (je-li zvolena). Ruční ovládání má v každém případě vyšší prioritu než signál přijímaný pro pohon [nviactpos]. Po změně hodnoty pro ruční ovládání [nvimanactpos] na [INVALID] pohon pracuje podle honodt přijímaných na [nviactpos]. Přijaté hodnoty nižší než 0% jsou počítány jako 0% a hodnoty nad 100% jsou počítány jako 100%. Jedinou výjimkou je hodnota 163,835 = [INVALID]. Pokud je přijata tato hodnota, je pohon přesunut do bezpečné polohy, která je určena [ncidefaultoutput]. Přijaté hodnoty nejsou nikdy přepsány softwarem pohonu. NvoDISwitch SNVT_switch Možné hodnoty 1. {0,0 ; 0 } 2. {100,0 ; 1} 3. {x, 0xFF=255=-1)} Možné podmínky mohou být zvoleny pomocí konfiguračního parametru [ncidiconfig]. Podrobný popis je uveden v oddíle Volba použití digitálního vstupu. Aktuální stav snímače připojeného k digitálnímu vstupu (např. okenní kontakt nebo snímač rosného bodu). Standardní konfigurační parametry Hlavní seznam SCPT Jména od spol. Echelon Typ {rozsah} {nastavení výrobce} Nastavení různých funkcí a vysvětlení uvedených hodnot. Definice Vysvětlení ncidirrev SCPTdirection SNVT_state Obrací směr chodu {Bity = 1 nebo 0} { } Přímý chod pohonu nviactpos = 0% (dřík zasunut) nviactpos = 100% (dřík vysunut) Stavová kontrolka bliká : 4 s svítí / 1s zhasnuta Zpětný chod pohonu = Přímý = Zpětný nviactpos = 0%(dřík vysunut) nviactpos = 100% (dřík zasunut) Stavová kontrolka bliká: 1 s svítí / 4 s zhsanuta ncimaxrcvtime SCPTmaxRcvTime SNVT_time_sec { sekund} {0} Jsou akceptována pouze celá čísla, číslice za desetinnou čárkou budou ignorovány. Pokud v určitém časovém rámci [ncimaxrcvtime] není přijata žádná hodnota [nviactpos], pohon se přesune do polohy definované v [ncidefaultoutput]. Toto se nazývá tepové řízení nebo funkce Watchdog. Watchdog pro dohled nad podstanicí nebo pohonem [ncimaxrcvtime] = 0 Watchdog je deaktivována [ncimaxrcvtime] = například 60 [sec] Watchdog vyprší, pokud není během 60 přijata nová hodnota na [nviactpos]. Pohon se přesune do polohy definované konfiguračním parametrem [ncidefaultoutput]. 7 CZ-PM7410G-1099

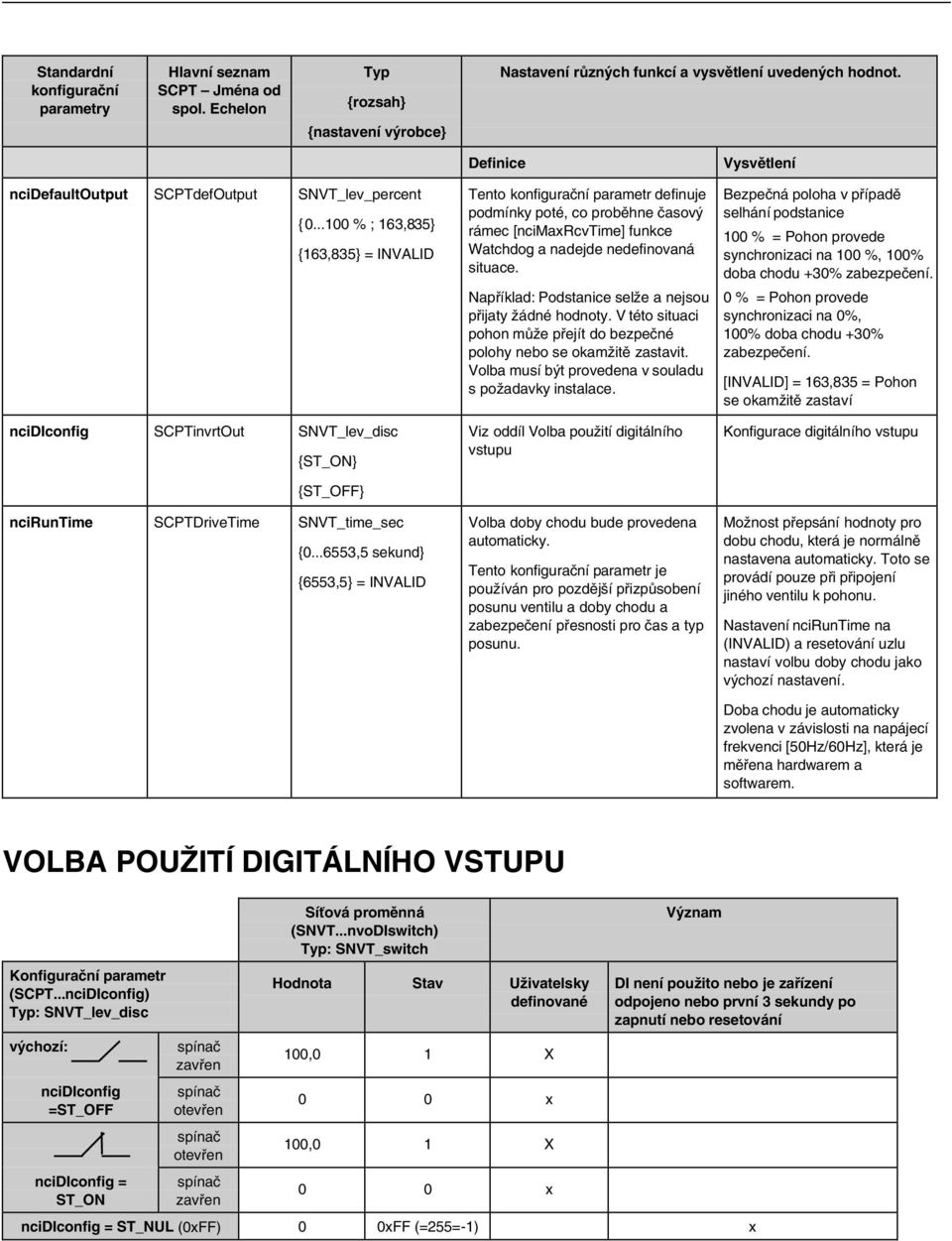

8 Standardní konfigurační parametry Hlavní seznam SCPT Jména od spol. Echelon Typ {rozsah} {nastavení výrobce} Nastavení různých funkcí a vysvětlení uvedených hodnot. ncidefaultoutput SCPTdefOutput SNVT_lev_percent { % ; 163,835} {163,835} = INVALID ncidiconfig SCPTinvrtOut SNVT_lev_disc {ST_ON} {ST_OFF} nciruntime SCPTDriveTime SNVT_time_sec { ,5 sekund} {6553,5} = INVALID Definice Tento konfigurační parametr definuje podmínky poté, co proběhne časový rámec [ncimaxrcvtime] funkce Watchdog a nadejde nedefinovaná situace. Například: Podstanice selže a nejsou přijaty žádné hodnoty. V této situaci pohon může přejít do bezpečné polohy nebo se okamžitě zastavit. Volba musí být provedena v souladu s požadavky instalace. Viz oddíl Volba použití digitálního vstupu Volba doby chodu bude provedena automaticky. Tento konfigurační parametr je používán pro pozdější přizpůsobení posunu ventilu a doby chodu a zabezpečení přesnosti pro čas a typ posunu. Vysvětlení Bezpečná poloha v případě selhání podstanice 100 % = Pohon provede synchronizaci na 100 %, 100% doba chodu +30% zabezpečení. 0 % = Pohon provede synchronizaci na 0%, 100% doba chodu +30% zabezpečení. [INVALID] = 163,835 = Pohon se okamžitě zastaví Konfigurace digitálního vstupu Možnost přepsání hodnoty pro dobu chodu, která je normálně nastavena automaticky. Toto se provádí pouze při připojení jiného ventilu k pohonu. Nastavení nciruntime na (INVALID) a resetování uzlu nastaví volbu doby chodu jako výchozí nastavení. Doba chodu je automaticky zvolena v závislosti na napájecí frekvenci [50Hz/60Hz], která je měřena hardwarem a softwarem. VOLBA POUŽITÍ DIGITÁLNÍHO VSTUPU Konfigurační parametr (SCPT...nciDIconfig) Typ: SNVT_lev_disc výchozí: ncidiconfig =ST_OFF ncidiconfig = ST_ON spínač zavřen spínač otevřen spínač otevřen spínač zavřen Síťová proměnná (SNVT...nvoDIswitch) Typ: SNVT_switch Hodnota Stav Uživatelsky definované 100,0 1 X 0 0 x 100,0 1 X 0 0 x Význam DI není použito nebo je zařízení odpojeno nebo první 3 sekundy po zapnutí nebo resetování ncidiconfig = ST_NUL (0xFF) 0 0xFF (=255=-1) x

9 FUNKCE WATCHDOG PRO DOHLED NA SIGNÁLEM POHONU Aktivace časovače Watchdog Pokud je parametr SCPT [ncimaxrcvtime] nastaven na 0, funkce Watchdog je celkově vypnuta. Pro aktivování funkce Watchdog je třeba zvolit hodnotu větší než 0. Tato hodnota musí být v uvedeném rozsahu hodnot. Hodnoty za desetinnou čárkou jsou ignorovány. Spuštění časovače Watchdog-po zapnutí Časovač Watchdog-je spuštěn po přijetí první hodnoty [nviactpos]. Až do tohoto okamžiku pohon zůstává v bezpečné poloze definované parametrem [ncidefaultoutput]. Časovač Watchdog-v případě ručního ovládání. Pokud pohon pracuje v režimu ručního ovládání (nvimanactpos INVALID), pracuje funkce Watchdog-na pozadí. To znamená, že pokud selže podstanice, funkce Watchdog-vyprší a po přepnutí ručního ovládání [nvimanactpos] na [INVALID] pohon přejde do bezpečné polohy v souladu s definicí v parametru [ncidefaultoutput]. NASTAVENÍ VÝROBCE Stav sítě a konfigurační parametry: nviactpos = 163,835 (INVALID) nvimanactpos = 163,835 (INVALID) nviactposfb = 163,835 (INVALID) nvodiswitch = [0,0-1 ]... po frekvenční analýze (3 sec.) = [ 0,0 0 ] (pokud není spojen žádný spínač) ncidefaultoutput = 163,835 (INVALID) ncidirrev = ncimaxrcvtime = 0,0 sekund ncidiconfig = ST_OFF nciruntime = 6553,5 (INVALID) CHOVÁNÍ POHONU PO ZAPNUTÍ / RESETOVÁNÍ / ODPOJENÍ- PŘIPOJENÍ Chování motoru je závislé na konfiguračním parametru ncidefaultoutput. Jsou zde tři možné stavy. ncidefaultoutput výchozí: 163,835 = INVALID Chování motoru po zapnutí / resetování Pohon neprovede žádný posun a čeká. První přijatá hodnota z řídící podstanice nebo ručního ovládání je uložena jako aktuální poloha motoru žádný posun. Druhá přijatá hodnota je porovnána s první a motor přesune dřík do nové požadované polohy (a tak pokračuje dále ). 0 % Pohon se synchronizuje do polohy odpovídající 0 % a přesune se do nové polohy v souladu s hodnotou určenou podstanicí nebo ručním ovládáním; pokud není žádná přijata, pohon čeká. 100 % Pohon se synchronizuje do polohy odpovídající 100 % a přesune se do nové polohy v souladu s hodnotou určenou podstanicí nebo ručním ovládáním; pokud není žádná přijata, pohon čeká. 9

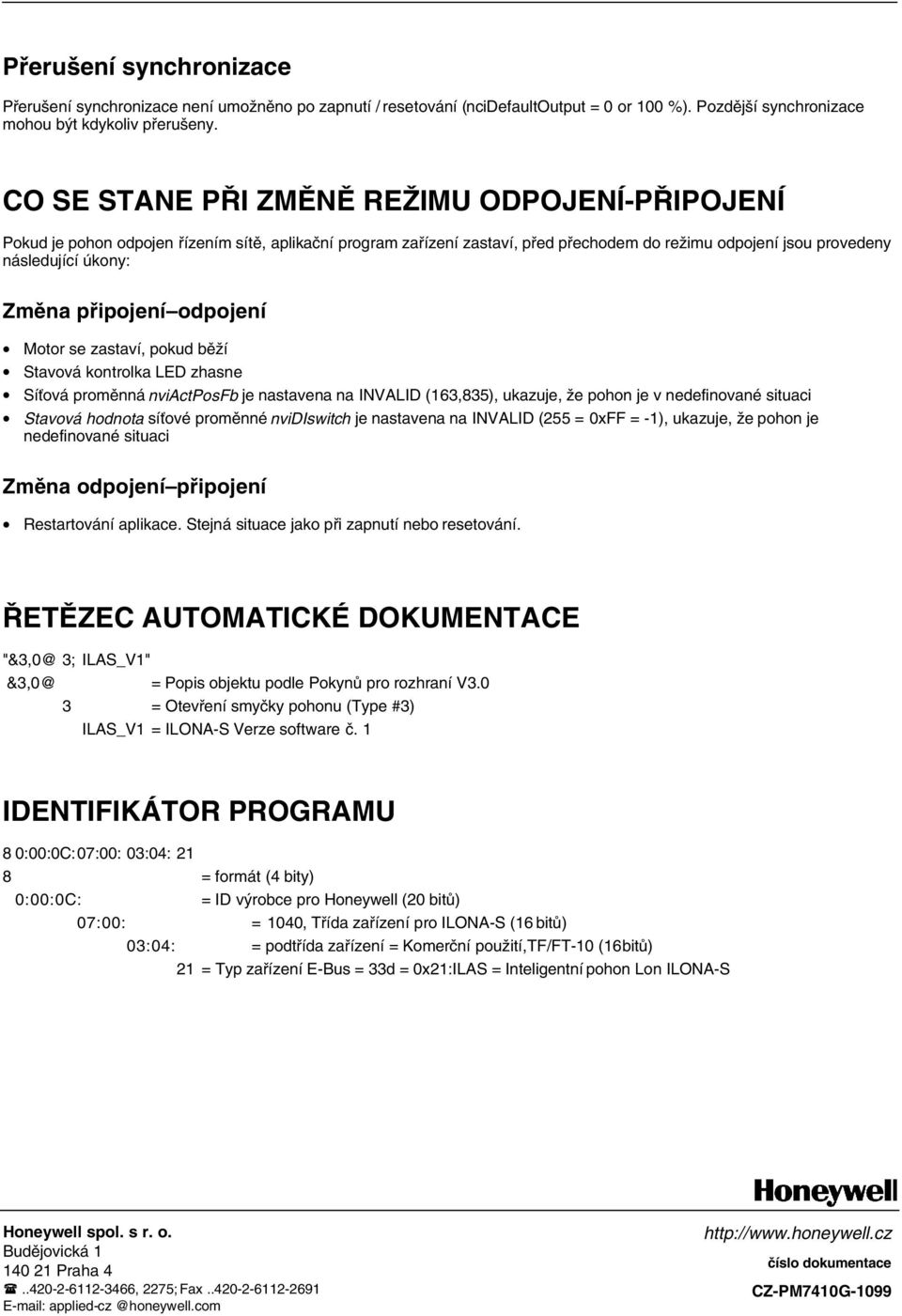

10 Přerušení synchronizace Přerušení synchronizace není umožněno po zapnutí / resetování (ncidefaultoutput = 0 or 100 %). Pozdější synchronizace mohou být kdykoliv přerušeny. CO SE STANE PŘI ZMĚNĚ REŽIMU ODPOJENÍ-PŘIPOJENÍ Pokud je pohon odpojen řízením sítě, aplikační program zařízení zastaví, před přechodem do režimu odpojení jsou provedeny následující úkony: Změna připojení odpojení Motor se zastaví, pokud běží Stavová kontrolka LED zhasne Síťová proměnná nviactposfb je nastavena na INVALID (163,835), ukazuje, že pohon je v nedefinované situaci Stavová hodnota síťové proměnné nvidiswitch je nastavena na INVALID (255 = 0xFF = -1), ukazuje, že pohon je nedefinované situaci Změna odpojení připojení Restartování aplikace. Stejná situace jako při zapnutí nebo resetování. ŘETĚZEC AUTOMATICKÉ DOKUMENTACE "&3,0@ 3; ILAS_V1" &3,0@ = Popis objektu podle Pokynů pro rozhraní V3.0 3 = Otevření smyčky pohonu (Type #3) ILAS_V1 = ILONA-S Verze software č. 1 IDENTIFIKÁTOR PROGRAMU 8 0:00:0C:07:00: 03:04: 21 8 = formát (4 bity) 0:00:0C: = ID výrobce pro Honeywell (20 bitů) 07:00: = 1040, Třída zařízení pro ILONA-S (16 bitů) 03:04: = podtřída zařízení = Komerční použití,tf/ft-10 (16 bitů) 21 = Typ zařízení E-Bus = 33d = 0x21:ILAS = Inteligentní pohon Lon ILONA-S Honeywell spol. s r. o. Budějovická Praha , 2275; Fax číslo dokumentace CZ-PM7410G-1099
