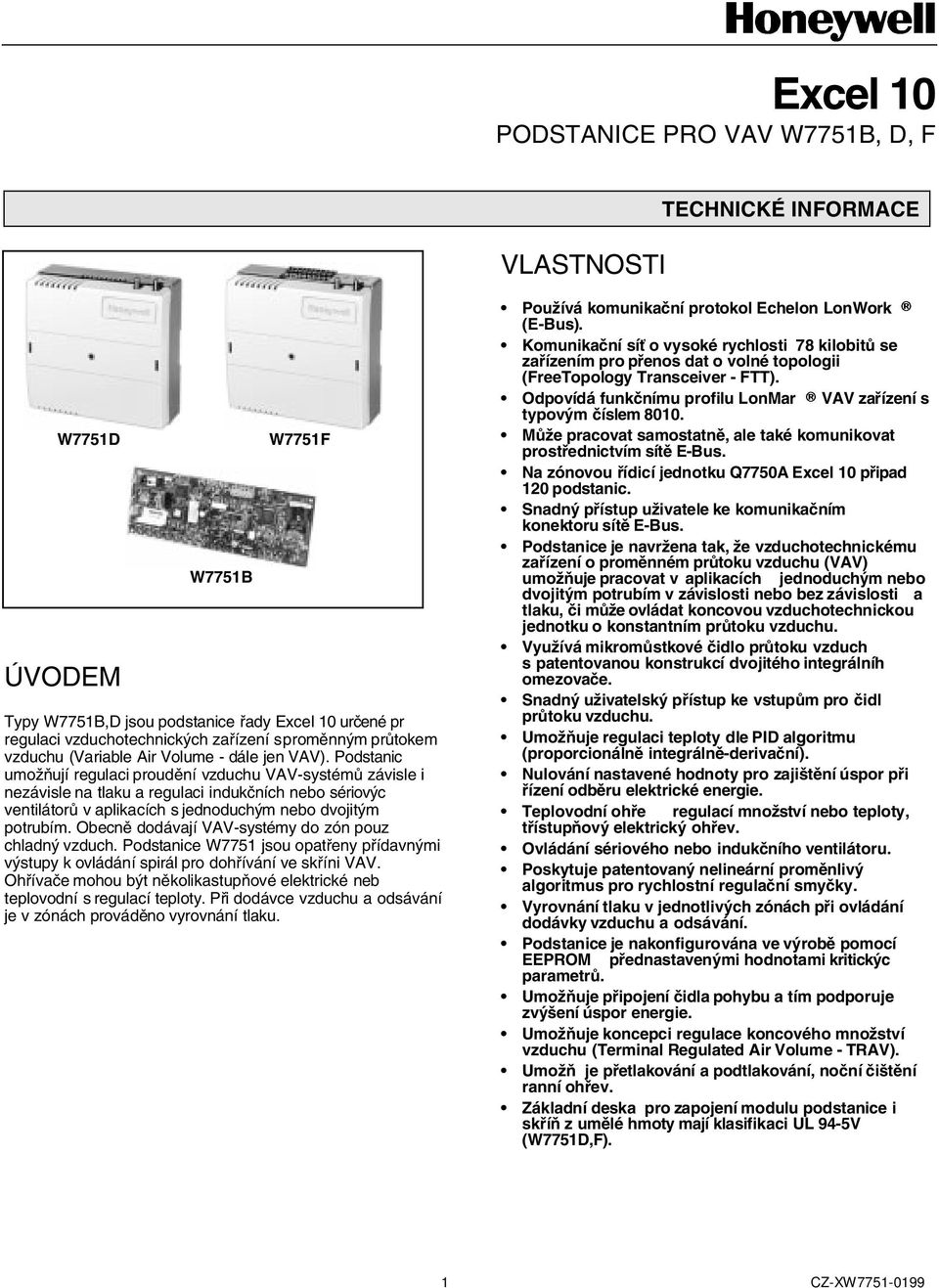

1 Excel 10 PODSTANICE PRO VAV W7751B, D, F VLASTNOSTI TECHNICKÉ INFORMACE W7751D ÚVODEM W7751B W7751F Typy W7751B,D jsou podstanice řady Excel 10 určené pr regulaci vzduchotechnických zařízení s proměnným průtokem vzduchu (Variable Air Volume - dále jen VAV). Podstanic umožňují regulaci proudění vzduchu VAV-systémů závisle i nezávisle na tlaku a regulaci indukčních nebo sériovýc ventilátorů v aplikacích s jednoduchým nebo dvojitým potrubím. Obecně dodávají VAV-systémy do zón pouz chladný vzduch. Podstanice W7751 jsou opatřeny přídavnými výstupy k ovládání spirál pro dohřívání ve skříni VAV. Ohřívače mohou být několikastupňové elektrické neb teplovodní s regulací teploty. Při dodávce vzduchu a odsávání je v zónách prováděno vyrovnání tlaku. Používá komunikační protokol Echelon LonWork (E-Bus). Komunikační síť o vysoké rychlosti 78 kilobitů se zařízením pro přenos dat o volné topologii (FreeTopology Transceiver - FTT). Odpovídá funkčnímu profilu LonMar VAV zařízení s typovým číslem Může pracovat samostatně, ale také komunikovat prostřednictvím sítě E-Bus. Na zónovou řídicí jednotku Q7750A Excel 10 připad 120 podstanic. Snadný přístup uživatele ke komunikačním konektoru sítě E-Bus. Podstanice je navržena tak, že vzduchotechnickému zařízení o proměnném průtoku vzduchu (VAV) umožňuje pracovat v aplikacích jednoduchým nebo dvojitým potrubím v závislosti nebo bez závislosti a tlaku, či může ovládat koncovou vzduchotechnickou jednotku o konstantním průtoku vzduchu. Využívá mikromůstkové čidlo průtoku vzduch s patentovanou konstrukcí dvojitého integrálníh omezovače. Snadný uživatelský přístup ke vstupům pro čidl průtoku vzduchu. Umožňuje regulaci teploty dle PID algoritmu (proporcionálně integrálně-derivační). Nulování nastavené hodnoty pro zajištění úspor při řízení odběru elektrické energie. Teplovodní ohře regulací množství nebo teploty, třístupňový elektrický ohřev. Ovládání sériového nebo indukčního ventilátoru. Poskytuje patentovaný nelineární proměnlivý algoritmus pro rychlostní regulační smyčky. Vyrovnání tlaku v jednotlivých zónách při ovládání dodávky vzduchu a odsávání. Podstanice je nakonfigurována ve výrobě pomocí EEPROM přednastavenými hodnotami kritickýc parametrů. Umožňuje připojení čidla pohybu a tím podporuje zvýšení úspor energie. Umožňuje koncepci regulace koncového množství vzduchu (Terminal Regulated Air Volume - TRAV). Umožň je přetlakování a podtlakování, noční čištění ranní ohřev. Základní deska pro zapojení modulu podstanice i skříň z umělé hmoty mají klasifikaci UL 94-5V (W7751D,F). 1 CZ-XW

2 POPIS 7751B,D,F jsou podstanice pro regulaci VAV-systémů v řad Excel 10. Tyto VAV-systémy umožňují regulaci proudění vzduchu závisle i nezávisle na tlaku a regulaci indukčních nebo sériových ventilátorů v aplikacích s jednoduchým nebo dvojitým potrubím. Obecně dodávají do zón VAV-systémy pouze chladný vzduch. Podstanice W7751 jsou opatřeny přídavnými výstupy k ovládání spirál pro dohřívání v jednotce VAV. Ohřívače mohou být několikastupňové elektrické neb teplovodní s regulací teploty. Při dodávce vzduchu a odsávání je v zónách prováděno vyrovnání tlaku. SPECIFIKACE Modely W7751B: typ W7751B je sestaven na desce plošnýc spojů, která je přizpůsobena pro montáž zaklapnutím. Pro připojení k digitálním vstupům (13 až 17), svorkám nástěnných modulů (19 až 25) a komunikačním svorkám (29 a 30) se používá svorkovnice. Připojení k sběrnici E-Bus je umožněno zastrčením konektoru d komunikační zdířky. Digitální výstupy, uzemnění připojení na zdroj střídavého proudu o napětí 24V j provedeno rychlospojkami o velikosti 1/4 palce (6,3 mm). W7751D: typ W7751D se skládá ze dvou částí a základní desky s vnitřním připojením vodičů. Signální vodiče 2,0 až 0,34 mm 2 (14 až 22 AWG) procházejí průchodkou a jsou připojeny ke svorkovnici na základní desce. Modul podstanice se zasouvá do pevně zapojené základní desky. W7751F: typ W7751F se skládá ze dvou částí a základn desky s vnějšním zapojením vodičů. Signální vodiče 2, až 0,34 mm 2 (14 až 22 AWG) jsou připojeny ke svorkovnici na horním a spodním okraji základní desky. Modul podstanice se zasouvá do pevně zapojené základní desky. Viz tabulk 1 s uvedním možných způsobů regulace. Aplikace s jednoduchým potrubím: Viz tabulka 2. Tabulka 1 - Možné způsoby regulace Topení a chlazení Ventilátor Až třístupňový elektrický nebo teplovodní ohřev bez ventilátoru Spojitě ovládaný teplovodní ohřev indukční ventilátor (paralelní teplota nebo průtok) Pulzně-šířková modulace (PŠM) ohřevu (PŠM ventilátoru) Spojitě regulovaná výstupní klapka sériový ventilátor Ostatní důležité vlastnosti ovládání Tři nastavené sady hodnot pro vytápění a chlazení. Režim Obsazeno - v době, kdy je zóna běžně využívána, případně mimo tuto dobu nastavením znástěnného modulu. Pohotovostní režim - režim úspory energie vyvolaný detektorem pohybu v době, kdy je zóna obsazena. Režim Neobsazeno - vypnuto. Při dodávce vzduchu a odsávání je v zónách prováděno vyrovnání tlaku. 2 CZ-XW

3 Tab 2. Aplikace s jednoduchým potrubím (nezávisle neb závisle na tlaku) Pouze ovládání klapky Ovládání klapky, 1, 2, nebo 3 stupně dohřívání Ovládání klapky, 1-stupňové periferní dohřívání Ovládání klapky, spojitě ovládaný ohřev nebo dohřívání PŠM Ovládání klapky, spojitě ovládaný ohřev nebo perifern ohřívání PŠM Ovládání klapky, spojitě ovládané nebo PŠM-dohřívání plus spojitě ovládané nebo PŠM-periferní ohřev* Sledování zpětného toku Volba několikastupňového ohřevu: Ohřívání Standardní, po krocích (1, 1 a 2, 1 a 2 a 3) Binární (1, 2, 1 and 2) Periferní ohřev Pouze jeden stupeň Volba ventilátoru**: Sériový (Indukční ventilátor): Paralelní*** Teplota Průto Ventilátor PŠM Žádný Volba ovládání ohřevu (dohřívání a periferní) Spojité Pulzně-šířková modulace (PŠM) * Je-li pro stejnou aplikaci použito jak dohřívání, tak periferní ohřev, pak: oba dva způsoby musí být stejného výstupního typu tak, aby byly oba stupňovité, s regulací teploty nebo PŠM-stupňovité (všechny akční členy PŠM musí mít stejné časové parametry). uspořádání prvního a druhého stupně je volitelné; stupeň 1 - dohřívání, stupeň 2 - periferní, neb stupeň 1 - periferní, stupeň 2 - dohřívání. ** Veškeré sériové ventilátory (indukční ventilátory) pr aplikace s jednoduchým potrubím: paralelní teplota a průtok ve ventilátoru nebo PŠM-ventilátoru pro provoz nebo pro žádný ventilátor. POZNÁMKA: Akční člen PŠM-ventilátoru pracuje opačně než klapka VAV - tj. zvýšení průtoku vzduchu vyvoláv snížení rychlosti ventilátoru. *** Paralelní možnosti ventilátoru: Standardní - ovládané prostřednictvím teploty, slouží jako forma dohřívání. Průtok - přidává vratný vzduch z prostoru, aby byl zajištěn minimální průtok. Aplikace se dvojitým potrubím Viz tabulka 3. Vstupy/výstupy: Viz tabulky 4 a 5. Tabulka 3. Aplikace s dvojitým potrubím Tyto aplikace vyžadují dvě VAV-podstanice a dva přímo spřažené akční členy klapky ML6161 na zónu Dvojité potrubí, tlakově nezávislá, s míšením vzduchu, se studeným a teplým vzduchem odebíraným z potrubí (používá podřízený Excel 10 pro potrubí s teplým vzduchem) Dvojité potrubí, tlakově nezávislé, bez míšení vzduchu, s studeným a teplým vzduchem odebíraným z potrubí (používá podřízený Excel 10 pro potrubí s teplým vzduchem) Dvojité potrubí, tlakově nezávislé, se stálým množstvím, se studeným a teplým vzduchem odebíraným z potrubí (použív podřízený Excel 10 pro potrubí s teplým vzduchem) Tyto aplikace vyžadují jednu VAV- podstanici a jeden nebo dva přímo spojené akční členy ML6161 na oblast, zásobovanou jednotkou VAV Dvojité potrubí, tlakově nezávislé, pouze s odběrem z potrubí s chladným vzduchem Dvojité potrubí, tlakově nezávislé, stálé množství, pouze s odběrem z výstupu, čidlem průtoku ve výstupním vzduchu. Poloh klapky chlazení je ovládána teplotní regulační smyčkou a regulace průtoku nastavuje polohu klapky ohřevu. Dvojité potrubí, tlakově nezávislé, odběr z výstupu, bez míšení. Dvojité potrubí, tlakově závislé, s míšením vzduchu. Dvojité potrubí, tlakově závislé, bez míšení vzduchu. 3 CZ-XW

4 Tabulka 4. Vstupy podstanice VAV II Analogové vstupy - celkem 4 Prostorové čidlo teploty (pevná pozice) - nástěnný modul s digitálním displejem T7770A,B,C,D nebo T7780A Tlakové čidlo průtoku vzduchu (pevná pozice) - mikromůstkové rychlostní tlakové čidlo (0 až 0.5 kpa) Konfigurovatelné analogové vstupy (jakékoliv dvě následující položky) Nastavení hodnoty teploty v daném prostoru z T7770B,D 55 až 85 F (13 až 29.5 C) až 1290 ohmů Čidlo teploty výstupního vzduchu Typ RTD Připojitelná čidla: C7770A1006, C7031B1033, C7031C1031, C7031D1062, C7031F1018, C7031J1050, C7031K1017 Teplota dodávaného vzduchu Typ RTD Připojitelná čidla: C7770A1006, C7031B1033, C7031C1031, C7031D1062, C7031F1018, C7031J1050, C7031K1017 Digitální vstupy - celkem 5 Tlačítko pro obtok na nástěnném modulu - krátkodobý DI (pevná pozice) Zkouška hardwaru (pevná pozice) Možnosti konfigurace digitálního vstupu (až tři položky z následujících) Otevřené okno - (uzavřený kontakt = okno zavřené) Spínač režimu Obsazeno - (uzavřený kontakt = místnost obsazena; kontakt otevřený = místnost prázdná) Přechod ohřívání na chlazení- (kontakt uzavřen = ohřívání) Monitorovací vstup- (kontakt uzavřen = vstup otevřen nebo uzavřen - hlášení na síti) Tabulka 5.Digitální výstupy podstanice VAV II Možnosti konfigurovatelných digitálních výstupů (celkem 8): Spojitě regulovaná klapka otevírána Spojitě regulovaná uzavírána Typy dohřívání: Ventil dohřívání (spojitě regulovaný) otevírán Ventil dohřívání (spojitě regulovaný) uzavírán PŠM** Třístupňové binární ovládání: *Stupeň 1 (výstup 1) *Stupeň 2 (výstup 2) *Stupeň 3 (oba výstupy 1 a 2) Typy periferního ohřevu Ventil periferního topení (spojitě regulovaný) otevírán Ventil periferního topení (spojitě regulovaný) uzavírán PŠM** Stupeň 1 Ventilátor Sériový (Indukční ventilátor): Paralelní Teplota Průto PŠM-ventilátor Pomocný kontakt (sepnut při obsazení místnosti, vypnut při prázdné místnosti nebo v pohotovostním režimu) Normální (digitální zapnuto/vypnuto) Pulzní (vyžaduje jeden pár otevřený a zavřený) Síť (do dvou výstupů, ovládaných ze sítě) Normální (digitální zapnuto/vypnuto) Pulzní (vyžaduje dva výstupy) * Spirály stupňovitého ohřevu jsou vyřazeny z provozu, pokud je množství vzduchu nižší než polovina nastaven hodnoty vzduchu ohřívaného. ** Všechny akční členy PŠM musí mít stejné časov parametry. Triakové výstupy: Výkonová zatížitelnost: 20 až 30 Vst při 25mA min. a 500mA max. proudu pro jakékoliv napětí, W7751B m maximální proud 400mA. POZNÁMKA: Triaky snižují proud pro společných 24 Vst (svorka 10 na modelu W7751B nebo svorky na modelu W7751D,F). Podstanice a všechny triakové zátěže musí být zapojeny ke stejnému zdroji střídavého napětí 24 V. DŮLEŽITÉ Mají-li se používat jiné motory, akční členy nebo převodníky než Honeywell, je třeba, aby byl ověřena kompatibilita s triakem (viz předchozí poznámku) Napájení: 24 V st., s rozsahem 20 až 30 V stř. při 50/60 Hz. Spotřeba energie (bez zatížení): 10 VA maximálně, při 50 i 60 Hz. CPU: Motorola nebo Toshiba 3150 Neuro procesor, obsahující tři 8-bitové CPU. Každý Neuron má jednoznačné 48-bitov identifikační síťové číslo Kapacita paměti: Podstanice W7751B,D,F VAV používá 64K v 8 ROM/PROM, 512 bytů EEPROM a 2K RAM. Rozpětí diferenciálního tlaku: 0 až 0.5 kpa maximálně pro zabudované průtokové čidlo. Specifikovaný rozsah snímané teploty: 20 Kohm NTC čidlo rozsah teploty 7 až 37 C (45 až 99 F) s povoleným rozsahem nastavené hodnoty, ovládání 10 až 32 C (50 až 90 F), je-li iniciováno ze sítě, a 13 až 29 C (55 až 85 F), při připojení a nakonfigurování k čidlu teploty vzduchu T7770, T7780A nebo C7770A. 4 CZ-XW

5 Informace o stavu Viz tabulka 6. Tabulka 6. Informace o stavu LED podstanice W775 Stav LED Stav podstanice Nesvítí Svítí Pomal bliká Rychle bliká Procesor není napájen Není v provozu (nebo není nakonfigurována) V provozu (v normálním stavu komunikuje) Poplach nebo režim ručního testování Komunikace: Typ W7751 používá symetrické komunikační rozhraní sftt transformátorem. Údaje jsou kódovány metodou manchester. Tyto údaje jsou předávány podstanicím zařízením po sběrnici E-Bus rychlostí 78 kilobitů za sekund (kbs) pomocí komunikačního protokolu Echelon. Použit komunikačního rozhraní spřaženého stransformátorem nabízí mnohem vyšší stupeň potlačení běžného šumu při daném režimu, přitom je zajištěna izolace ss proudu. Sběrnice E-Bus není citlivá na polaritu, čímž se odstraní instalační chyby dané špatným zapojením. Hardwarové výstupy povinné volitelné Maximální délka sběrnice E-Bus je 1524m (5000 stop). Použití sběrnic E-Bus delších než 1524 metry (5000 stop) - viz formulář E-Bus Wiring Guidelines -Pokyny k zapojení E-Bus. Maximální počet uzlů na jeden segment E-Bus je 60. Schválený typ kabelu pro zapojení komunikace E-Bus je IV. úrovně 0.34mm 2, specifikovaný pro vnitřní i vnější použití, nestíněný, dvojitý kroucený, s pevným jádrem. Funkční profil LonMar Podstanice W7751 podporují funkční profil LonMark podstanice 8010 VAV Controller, verze 1.0 (viz obr. 1). Podmínky pro montáž: Typ W7751B je tvořen deskou plošných spojů, která je přizpůsobena pro montáž zaklapnutím. Základní deska W7751D může být namontována na standardní připojovací skříňku nebo se může zaklapnout n konzolku 35 x 7.5 mm (1-3/8 x 9/32 palců.) EN DIN. Základní deska podstanice W7751F může být namontován na kruhovou instalační krabici nebo na zeď, případně s může zaklapnout na konzolku 35 x 7.5 mm (1-3/8 x 9/3 palců.) EN DIN. Základní desky podstanic W7751D,F mají rozmístění otvor shodné se sérií R7450 zařízení IRC (118 x 87 mm). vlastnosti konfigurace! výrobcem Hardwarové vstup Obr. 1. Detaily funkčního profilu objektu LonMar VAV (proměnné, nezavedené u podstanic Excel 10 VAV, jso šedé nebo tučně vytištěné v části Vlastnosti konfigurace ). 5 CZ-XW

6 Rozměry (v/š/h): W7751B: 83 x 229 mm (3-1/4 x 9.0 in.). W7751D,F: 144 x 144 x 60 mm (5-21/32 x 5-21/32 x 2-11/32 in.). Hodnoty prostředí: Provozní teplota: 0 až 51.7 C (32 až 125 F). Teplota při přepravě: -40 až 65.5 C ( -40 až 150 F). Relativní vlhkost: 5% až 95%, nekondenzující. Vibrace: V souladu s jmenovitou úrovní V2 Schvalovací protokoly: W7751 je řazen do UL 916 (E87741) a také do UL (E87741). Modely W7751B,D,F splňují požadavky FCC, část 15, třída B ( W7751B splňuje třídu B s ferritovým připevněním). Bez ferritového připevnění splňuje W7751B požadavky třídy A.. W7751B musí být uzavřen v kovové skříňce, aby splňoval požadavky třídy A a B. Co se týče požadavků CE, splňují modely W7751B,D, požadavky CISPR22B (W7751B splňuje CISPR22 s ferritovým připevněním a musí být uzavřen v kovové skříňce). Příslušenství: nástěnné moduly Excel 10 T7770 T7780A DDWM. čidlo teploty vzduchu Excel 10 C7770A správce zón Excel 10 Q7750A FTT router Excel 10 Q7751A, adaptér sériového rozhraní Excel 10 Q7752A,B kabel s konektory Excel od adaptéru sériového rozhraní Excel 10 Q7752A k podstanici neb nástěnnému modulu Excel 10 zakončovací modul B Excel 1 Honeywell spol. s r. o. Budějovická Praha , -2275; Fax: applied@cz.honeywell.com číslo dokumentace CZ-XW CZ-XW
