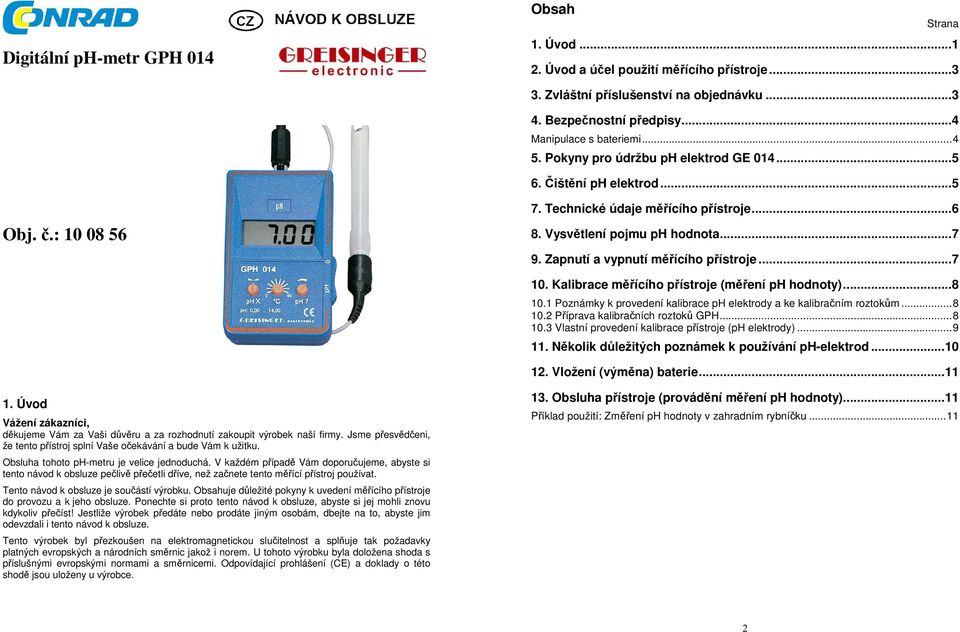

1 Digitální ph-metr GPH 014 Obsah Strana 1. Úvod Úvod a účel použití měřícího přístroje Zvláštní příslušenství na objednávku Bezpečnostní předpisy...4 Manipulace s bateriemi Pokyny pro údržbu ph elektrod GE Čištění ph elektrod...5 Obj. č.: Technické údaje měřícího přístroje Vysvětlení pojmu ph hodnota Zapnutí a vypnutí měřícího přístroje Kalibrace měřícího přístroje (měření ph hodnoty) Poznámky k provedení kalibrace ph elektrody a ke kalibračním roztokům Příprava kalibračních roztoků GPH Vlastní provedení kalibrace přístroje (ph elektrody) Několik důležitých poznámek k používání ph-elektrod Vložení (výměna) baterie Úvod Vážení zákazníci, děkujeme Vám za Vaši důvěru a za rozhodnutí zakoupit výrobek naší firmy. Jsme přesvědčeni, že tento přístroj splní Vaše očekávání a bude Vám k užitku. Obsluha tohoto ph-metru je velice jednoduchá. V každém případě Vám doporučujeme, abyste si tento návod k obsluze pečlivě přečetli dříve, než začnete tento měřící přístroj používat. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení měřícího přístroje do provozu a k jeho obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Jestliže výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Tento výrobek byl přezkoušen na elektromagnetickou slučitelnost a splňuje tak požadavky platných evropských a národních směrnic jakož i norem. U tohoto výrobku byla doložena shoda s příslušnými evropskými normami a směrnicemi. Odpovídající prohlášení (CE) a doklady o této shodě jsou uloženy u výrobce. 13. Obsluha přístroje (provádění měření ph hodnoty)...11 Příklad použití: Změření ph hodnoty v zahradním rybníčku

2 2. Úvod a účel použití měřícího přístroje Tímto přístrojem snadno a rychle zjistíte kyselost nebo zásaditost kontrolované kapaliny nebo jiných médií. Tento ph-metr je nejen vhodný pro použití v domácnostech, ale mohou jej využít i rybníkáři, provozovatelé plaveckých bazénů, hodí se i do fotografických laboratoří, do škol, pro zahradnické účely atd. K tomuto měřícímu přístroji přikládáme ph elektrodu GE 014, která je vybavena kabelem s konektorem cinch. Tato elektroda má v normálních případech životnost 8 až 10 měsíců (záruční doba této elektrody činí 6 měsíců). Budete-li tuto ph elektrodu udržovat a čistit správným způsobem, vydrží Vám déle než 2 roky. K čištění této ph elektrody se používá roztok kyseliny solné neboli chlorovodíkové (HCl) s koncentrací 0,1 mol nebo speciální čistící roztok zbavující elektrodu proteinů (bílkovin), například GRL 100 s pepsinem (viz též následující kapitola 3. Zvláštní příslušenství na objednávku a kapitola 6. Čištění ph elektrod ). Jiný způsob používání ph-metru, než bylo uvedeno výše, by mohl vést k poškození tohoto přístroje. Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, úrazu elektrickým proudem atd. Na výrobku nesmějí být prováděny změny nebo přestavby (přepojování)! Dodržujte bezpodmínečně bezpečnostní předpisy! 3. Zvláštní příslušenství na objednávku U firmy Conrad si můžete objednat sadu kalibračních roztoků GAK 1400 (obj. č.: ), která obsahuje následující komponenty včetně udržovacího a čistícího roztoku: GPF 100 GPH 4.0 GPH plastikové lahvičky, 100 ml pro přípravu kalibračních roztoků. 5 oranžových ampulí (ph 4,0) pro přípravu kalibračního roztoku 100 ml 5 zelených ampulí (ph 7,0) pro přípravu kalibračního roztoku 100 ml 4. Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením s tímto přístrojem a jeho příslušenstvím nebo nedodržováním bezpečnostních předpisů. V těchto případech zaniká jakýkoliv nárok na záruku. Tento měřící přístroj a jeho příslušenství (elektrody, kalibrační roztoky atd.) není žádná dětská hračka a nepatří do rukou malých dětí! Nevystavujte tento přístroj přímému působení slunečního záření. Nezatěžujte výrobek silnými vibracemi, nevystavujte jej otřesům a nárazům, spadnutí přístroje na tvrdou podlahu by mohlo způsobit jeho poškození. Před každým měřením zkontrolujte stav měřící elektrody, zda nedošlo k jejímu poškození. Při nevhodných světelných podmínkách (například přímý dopad slunečního záření na měřící přístroj) může dojít k ovlivnění zobrazení naměřených hodnot na displeji ph-metru. Násilné mechanické poškození přístroje (zdeformování) nebo provedení jeho elektrického přepojení (zásah do vnitřního zapojení ph-metru) znamená zánik záruky. Z bezpečnostních důvodů a z důvodu registrace CE nelze provádět na přístroji žádné změny v jeho vnitřním zapojení. Případné opravy tohoto výrobku svěřte autorizovanému servisu (spojte se v tomto případě se svým prodejcem, který Vám zajistí opravu tohoto zařízení v autorizovaném servisu). Buďte zvláště opatrní při manipulaci s hořlavými nebo agresivními (žíravými) kapalinami (roztoky kyselin a louhů). V tomto případě použijte vhodné ochranné pomůcky (ochranné rukavice, brýle a zástěry). Měření provádějte pouze v dobře větraném prostředí. ph elektrodu nebo ponořit pouze do kapalin, které nebudou pod elektrickým napětí Nezapínejte přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla tento přístroj za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho a nepoužívejte jej, dokud se jeho teplota nevyrovná s teplotou okolí (okolního vzduchu). Výrobce, dodavatel a prodejce neručí v žádném případě za škody, které by mohly vzniknout zobrazením nesprávných naměřených hodnot na displeji přístroje. GPH 10.0 KCL 3M GRL modrých ampulí (ph 10,0) pro přípravu kalibračního roztoku 100 ml Lahvička se stříkačkou, 100 ml s roztokem chloridu draselného (elektrolytem) k doplnění elektrolytu nebo k uložení elektrod (do ochranné čepičky), 3 mol KCl Čistící roztok (pepsin) Manipulace s bateriemi Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Pokud nebudete přístroj delší dobu používat, vyndejte z něho baterii. Tato by mohla vytéci a způsobit poškození přístroje nebo jiných předmětů. Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Vybité baterie jsou zvláštním odpadem a nepatří v žádném případě do normálního domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Přispějte k jeho ochraně! 3 4

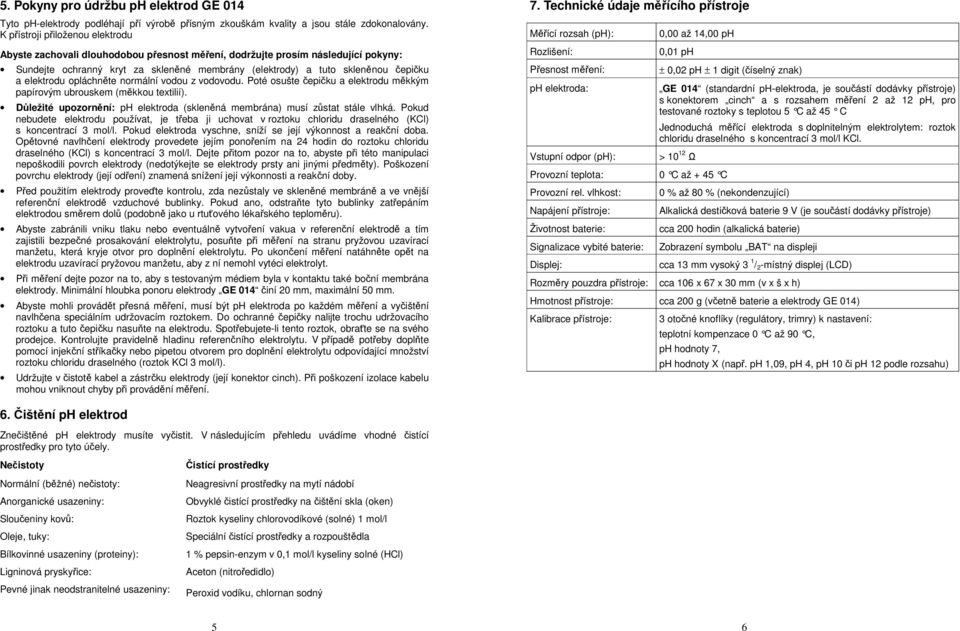

3 5. Pokyny pro údržbu ph elektrod GE 014 Tyto ph-elektrody podléhají pří výrobě přísným zkouškám kvality a jsou stále zdokonalovány. K přístroji přiloženou elektrodu Abyste zachovali dlouhodobou přesnost měření, dodržujte prosím následující pokyny: Sundejte ochranný kryt za skleněné membrány (elektrody) a tuto skleněnou čepičku a elektrodu opláchněte normální vodou z vodovodu. Poté osušte čepičku a elektrodu měkkým papírovým ubrouskem (měkkou textilií). Důležité upozornění: ph elektroda (skleněná membrána) musí zůstat stále vlhká. Pokud nebudete elektrodu používat, je třeba ji uchovat v roztoku chloridu draselného (KCl) s koncentrací 3 mol/l. Pokud elektroda vyschne, sníží se její výkonnost a reakční doba. Opětovné navlhčení elektrody provedete jejím ponořením na 24 hodin do roztoku chloridu draselného (KCl) s koncentrací 3 mol/l. Dejte přitom pozor na to, abyste při této manipulaci nepoškodili povrch elektrody (nedotýkejte se elektrody prsty ani jinými předměty). Poškození povrchu elektrody (její odření) znamená snížení její výkonnosti a reakční doby. Před použitím elektrody proveďte kontrolu, zda nezůstaly ve skleněné membráně a ve vnější referenční elektrodě vzduchové bublinky. Pokud ano, odstraňte tyto bublinky zatřepáním elektrodou směrem dolů (podobně jako u rtuťového lékařského teploměru). Abyste zabránili vniku tlaku nebo eventuálně vytvoření vakua v referenční elektrodě a tím zajistili bezpečné prosakování elektrolytu, posuňte při měření na stranu pryžovou uzavírací manžetu, která kryje otvor pro doplnění elektrolytu. Po ukončení měření natáhněte opět na elektrodu uzavírací pryžovou manžetu, aby z ní nemohl vytéci elektrolyt. Při měření dejte pozor na to, aby s testovaným médiem byla v kontaktu také boční membrána elektrody. Minimální hloubka ponoru elektrody GE 014 činí 20 mm, maximální 50 mm. Abyste mohli provádět přesná měření, musí být ph elektroda po každém měření a vyčištění navlhčena speciálním udržovacím roztokem. Do ochranné čepičky nalijte trochu udržovacího roztoku a tuto čepičku nasuňte na elektrodu. Spotřebujete-li tento roztok, obraťte se na svého prodejce. Kontrolujte pravidelně hladinu referenčního elektrolytu. V případě potřeby doplňte pomocí injekční stříkačky nebo pipetou otvorem pro doplnění elektrolytu odpovídající množství roztoku chloridu draselného (roztok KCl 3 mol/l). Udržujte v čistotě kabel a zástrčku elektrody (její konektor cinch). Při poškození izolace kabelu mohou vniknout chyby při provádění měření. 7. Technické údaje měřícího přístroje Měřící rozsah (ph): Rozlišení: Přesnost měření: ph elektroda: Vstupní odpor (ph): 0,00 až 14,00 ph 0,01 ph ± 0,02 ph ± 1 digit (číselný znak) GE 014 (standardní ph-elektroda, je součástí dodávky přístroje) s konektorem cinch a s rozsahem měření 2 až 12 ph, pro testované roztoky s teplotou 5 C až 45 C Jednoduchá měřící elektroda s doplnitelným elektrolytem: roztok chloridu draselného s koncentrací 3 mol/l KCl. > Ω Provozní teplota: 0 C až + 45 C Provozní rel. vlhkost: Napájení přístroje: Životnost baterie: Signalizace vybité baterie: Displej: 0 % až 80 % (nekondenzující) Alkalická destičková baterie 9 V (je součástí dodávky přístroje) cca 200 hodin (alkalická baterie) Zobrazení symbolu BAT na displeji cca 13 mm vysoký 3 1 / 2 -místný displej (LCD) Rozměry pouzdra přístroje: cca 106 x 67 x 30 mm (v x š x h) Hmotnost přístroje: cca 200 g (včetně baterie a elektrody GE 014) Kalibrace přístroje: 3 otočné knoflíky (regulátory, trimry) k nastavení: teplotní kompenzace 0 C až 90 C, ph hodnoty 7, ph hodnoty X (např. ph 1,09, ph 4, ph 10 či ph 12 podle rozsahu) 6. Čištění ph elektrod Znečištěné ph elektrody musíte vyčistit. V následujícím přehledu uvádíme vhodné čistící prostředky pro tyto účely. Nečistoty Normální (běžné) nečistoty: Anorganické usazeniny: Sloučeniny kovů: Oleje, tuky: Bílkovinné usazeniny (proteiny): Ligninová pryskyřice: Pevné jinak neodstranitelné usazeniny: Čistící prostředky Neagresivní prostředky na mytí nádobí Obvyklé čistící prostředky na čištění skla (oken) Roztok kyseliny chlorovodíkové (solné) 1 mol/l Speciální čistící prostředky a rozpouštědla 1 % pepsin-enzym v 0,1 mol/l kyseliny solné (HCl) Aceton (nitroředidlo) Peroxid vodíku, chlornan sodný 5 6

4 8. Vysvětlení pojmu ph hodnota Poznámka: Zkratka ph byla původně odvozena z latinského názvu pondus Hydrogenii (pondus: hmotnost ; Hydrogenium: vodík ). Kyselost a zásaditost neboli ph (anglicky potential of hydrogen, tj. potenciál vodíku ), též vodíkový exponent je číslo, kterým v chemii vyjadřujeme, zda vodný roztok reaguje kysele či naopak alkalicky (zásaditě). Hodnota ph je definována jako záporně vzatý dekadický logaritmus aktivity hydroxoniových kationů. c(h + ) = koncentrace vodíkových iontů (kationů) v mol/l f(h + ) = koeficient aktivity vodíkových iontů (kationů), tento koeficient bývá často nižší než 1 K zjišťování kyselosti a zásaditosti se používá logaritmická stupnice ph (přesněji se jedná o hodnoty exponentu koncentrace vodíkových a hydroxylových iontů v roztoku). Tato stupnice je rozdělena do 14 hodnot od ph 0 až po ph 14. ph 0 znamená silně kyselé prostředí a ph 14 znamená silně zásadité prostředí. Roztok s hodnotou ph 0 obsahuje velké množství vodíkových iontů H + (10 0 ) a velmi malé množství hydroxylových iontů OH (10 14 ). Roztok s hodnotou ph 14 obsahuje velmi malé množství vodíkových iontů H + (10 14 ) a velmi velké množství hydroxylových iontů OH (10 0 ). Roztok s hodnotou ph 7 obsahuje stejné množství vodíkových iontů H + (10 7 ) a stejné množství hydroxylových iontů OH (10 7 ). Takovýto roztok (například absolutně čistá voda při teplotě 18 C) vykazuje neutrální reakci, není kyselý ani zásaditý (alkalický). Ve vodném roztoku se vždy kromě molekul normální vody (oxidu neboli kysličníku vodného) H 2 O nachází také určité množství hydroxoniových kationů (H 3 O + ) přesněji [H(H 2 O) 4 ] + a hydroxylových anionů (OH ). Součin koncentrací obou těchto iontů je ve vodných roztocích vždy konstantní a je označován jako iontový součin vody a nabývá hodnoty V čisté vodě je látková koncentrace obou iontů stejná: Toto odpovídá hodnotě ph = 7 (neutrální reakce). Kyselost roztoku vzniká přebytkem hydroxoniových iontů neboli kationů H 3 O +. Zvýšení jejich koncentrace na stonásobek, tedy na 10 5, odpovídá hodnotě kyselosti ph = 5. Zásaditost je přebytek hydroxylových iontů (anionů) na úkor hydroxoniových iontů (kationů). Je-li v roztoku např více hydroxoniových iontů OH než ve vodě, klesne koncentrace iontů H 3 O + na 10 10, což odpovídá hodnotě zásaditosti ph = Zapnutí a vypnutí měřícího přístroje Tento měřící přístroj zapnete a vypnete stisknutím přepínače na jeho pravé straně. Označení ph znamená zapnutí přístroje, označení 0 znamená vypnutí přístroje Kalibrace měřícího přístroje (měření ph hodnoty) 10.1 Poznámky k provedení kalibrace ph elektrody a ke kalibračním roztokům Na výstupních kontaktech optimálně provedené měřící elektrody (ph elektrody) by se mělo v neutrálním prostředí (ph 7,00) nalézat při teplotě 25 C napětí 0 mv (hodnota gradientu a offsetu měřící elektrody). Protože se tyto měřící elektrody od tohoto optima následkem jejich opotřebení nebo kolísáním teploty měřených (testovaných) médií odchylují, je třeba provést po určité době jejich přizpůsobení k měřícímu přístroji tak, aby dokázaly změřit ph hodnotu (zásaditost a kyselost roztoku) co nejpřesněji. Při výběru kalibračních roztoků dejte pozor na dobu jejich použitelnosti. Neotevřené a správně uskladněné ampule pro přípravu kalibračních roztoků (GPH) mají velmi dlouhou životnost. Připravené kalibrační roztoky mají sníženou dobu použitelnosti. Toto se zvláště týká alkalických (zásaditých) kalibračních roztoků s vyšší ph hodnotou než 7. Tyto roztoky (otevřené lahvičky) vstřebávají ze vzduchu kysličník (oxid) uhličitý (CO 2 ), který je okyseluje Příprava kalibračních roztoků GPH Potřebné pomůcky: Kalibrační roztok pro ph 7 a ph 4 (případně ph 10). Použijte k tomuto účelu sadu GAK 1400 (obj. č.: ) viz kapitola 2. Zvláštní příslušenství na objednávku. ph hodnoty kalibračních roztoků (100 ml) připravené z ampulí této sady jsou závislé na teplotě těchto roztoků (viz následující tabulka). V uzavřených lahvičkách vydrží tyto kalibrační roztoky až 3 roky. Vlastní příprava kalibračních roztoků z ampulek GPH Naplňte dvě (nebo tři) plastikové lahvičky destilovanou vodou (po 100 ml). Množství 100 ml znamená výši hladiny vody asi 55 mm ode dna lahviček. Otevřete opatrně zelenou ampulku s označením ph 7 (otočte oběma polovinami ampulky rozšroubujte je a dejte pozor na to, aby nedošlo k vysypání jejího obsahu). Celý obsah (včetně obou polovin ampulky) nasypte do jedné z lahviček s destilovanou vodou. Totéž proveďte s druhou oranžovou ampulkou s označením ph 4 a její náplň nasypte do druhé lahvičky s destilovanou vodou. V případě tříbodové kalibrace proveďte totéž s modrou ampulkou označenou ph 10. Tyto kalibrační roztoky se obarví příslušnou poznávací barvou: oranžová odpovídá ph 4,01, zelená ph 7,00 a modrá ph 10,01. Budete-li mít k dispozici ampulky GPH 12.0, bude kalibrační roztok, který připravíte z těchto ampulek, bezbarvý (bílý) ph 12,00. Připravte si tyto pufrační (kalibrační) roztoky včas. Takto připravené kalibrační roztoky jsou použitelné až po uplynutí asi 3 hodin. Před prvním použitím lahvičkami zatřepejte. Abyste získali co nejvyšší přesnost měření, proveďte kalibraci ph-metru takovým způsobem, aby rozsah kalibrace překrýval příslušný rozsah měření. K tomuto účelu Vám doporučujeme použít následující kalibrační (pufrační neboli vyrovnávací) roztoky: K měření ph hodnot nižších než 7: ph 4.01 a ph 7,00 K měření ph hodnot vyšších než 7: ph 7.00 a ph 10,01 (nebo ph 12,00) 8

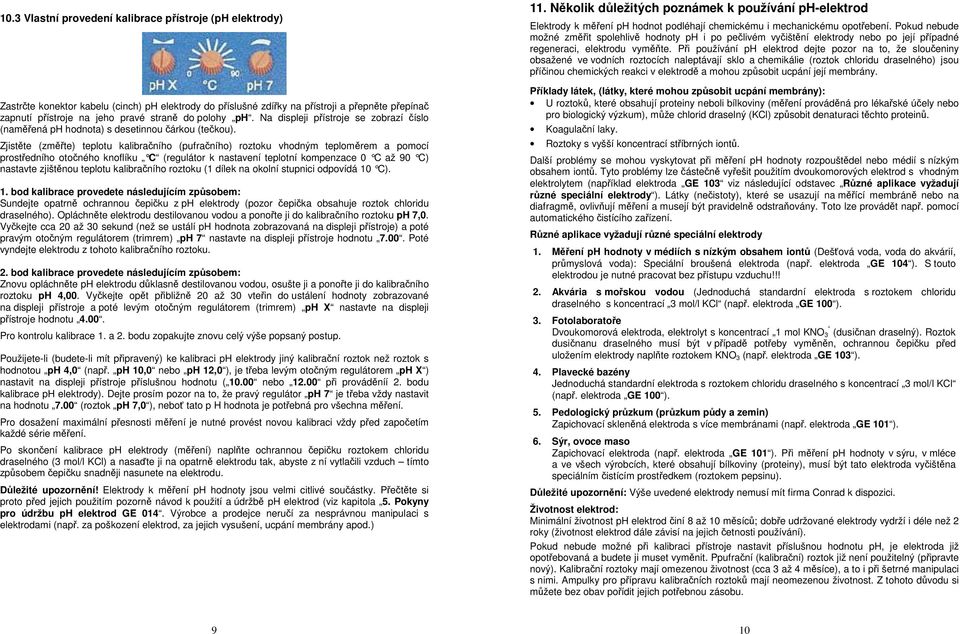

5 10.3 Vlastní provedení kalibrace přístroje (ph elektrody) Zastrčte konektor kabelu (cinch) ph elektrody do příslušné zdířky na přístroji a přepněte přepínač zapnutí přístroje na jeho pravé straně do polohy ph. Na displeji přístroje se zobrazí číslo (naměřená ph hodnota) s desetinnou čárkou (tečkou). Zjistěte (změřte) teplotu kalibračního (pufračního) roztoku vhodným teploměrem a pomocí prostředního otočného knoflíku C (regulátor k nastavení teplotní kompenzace 0 C a ž 90 C) nastavte zjištěnou teplotu kalibračního roztoku (1 dílek na okolní stupnici odpovídá 10 C). 1. bod kalibrace provedete následujícím způsobem: Sundejte opatrně ochrannou čepičku z ph elektrody (pozor čepička obsahuje roztok chloridu draselného). Opláchněte elektrodu destilovanou vodou a ponořte ji do kalibračního roztoku ph 7,0. Vyčkejte cca 20 až 30 sekund (než se ustálí ph hodnota zobrazovaná na displeji přístroje) a poté pravým otočným regulátorem (trimrem) ph 7 nastavte na displeji přístroje hodnotu Poté vyndejte elektrodu z tohoto kalibračního roztoku. 2. bod kalibrace provedete následujícím způsobem: Znovu opláchněte ph elektrodu důklasně destilovanou vodou, osušte ji a ponořte ji do kalibračního roztoku ph 4,00. Vyčkejte opět přibližně 20 až 30 vteřin do ustálení hodnoty zobrazované na displeji přístroje a poté levým otočným regulátorem (trimrem) ph X nastavte na displeji přístroje hodnotu Pro kontrolu kalibrace 1. a 2. bodu zopakujte znovu celý výše popsaný postup. Použijete-li (budete-li mít připravený) ke kalibraci ph elektrody jiný kalibrační roztok než roztok s hodnotou ph 4,0 (např. ph 10,0 nebo ph 12,0 ), je třeba levým otočným regulátorem ph X ) nastavit na displeji přístroje příslušnou hodnotu ( nebo při prováděníí 2. bodu kalibrace ph elektrody). Dejte prosím pozor na to, že pravý regulátor ph 7 je třeba vždy nastavit na hodnotu 7.00 (roztok ph 7,0 ), neboť tato p H hodnota je potřebná pro všechna měření. Pro dosažení maximální přesnosti měření je nutné provést novou kalibraci vždy před započetím každé série měření. Po skončení kalibrace ph elektrody (měření) naplňte ochrannou čepičku roztokem chloridu draselného (3 mol/l KCl) a nasaďte ji na opatrně elektrodu tak, abyste z ní vytlačili vzduch tímto způsobem čepičku snadněji nasunete na elektrodu. Důležité upozornění! Elektrody k měření ph hodnoty jsou velmi citlivé součástky. Přečtěte si proto před jejich použitím pozorně návod k použití a údržbě ph elektrod (viz kapitola 5. Pokyny pro údržbu ph elektrod GE 014. Výrobce a prodejce neručí za nesprávnou manipulaci s elektrodami (např. za poškození elektrod, za jejich vysušení, ucpání membrány apod.) 11. Několik důležitých poznámek k používání ph-elektrod Elektrody k měření ph hodnot podléhají chemickému i mechanickému opotřebení. Pokud nebude možné změřit spolehlivě hodnoty ph i po pečlivém vyčištění elektrody nebo po její případné regeneraci, elektrodu vyměňte. Při používání ph elektrod dejte pozor na to, že sloučeniny obsažené ve vodních roztocích naleptávají sklo a chemikálie (roztok chloridu draselného) jsou příčinou chemických reakci v elektrodě a mohou způsobit ucpání její membrány. Příklady látek, (látky, které mohou způsobit ucpání membrány): U roztoků, které obsahují proteiny neboli bílkoviny (měření prováděná pro lékařské účely nebo pro biologický výzkum), může chlorid draselný (KCl) způsobit denaturaci těchto proteinů. Koagulační laky. Roztoky s vyšší koncentrací stříbrných iontů. Další problémy se mohou vyskytovat při měření ph hodnoty rozpouštědel nebo médií s nízkým obsahem iontů. Tyto problémy lze částečně vyřešit použitím dvoukomorových elektrod s vhodným elektrolytem (například elektroda GE 103 viz následující odstavec Různé aplikace vyžadují různé speciální elektrody ). Látky (nečistoty), které se usazují na měřící membráně nebo na diafragmě, ovlivňují měření a musejí být pravidelně odstraňovány. Toto lze provádět např. pomocí automatického čistícího zařízení. Různé aplikace vyžadují různé speciální elektrody 1. Měření ph hodnoty v médiích s nízkým obsahem iontů (Dešťová voda, voda do akvárií, průmyslová voda): Speciální broušená elektroda (např. elektroda GE 104 ). S touto elektrodou je nutné pracovat bez přístupu vzduchu!!! 2. Akvária s mořskou vodou (Jednoduchá standardní elektroda s roztokem chloridu draselného s koncentrací 3 mol/l KCl (např. elektroda GE 100 ). 3. Fotolaboratoře Dvoukomorová elektroda, elektrolyt s koncentrací 1 mol KNO 3 (dusičnan draselný). Roztok dusičnanu draselného musí být v případě potřeby vyměněn, ochrannou čepičku před uložením elektrody naplňte roztokem KNO 3 (např. elektroda GE 103 ). 4. Plavecké bazény Jednoduchá standardní elektroda s roztokem chloridu draselného s koncentrací 3 mol/l KCl (např. elektroda GE 100 ). 5. Pedologický průzkum (průzkum půdy a zemin) Zapichovací skleněná elektroda s více membránami (např. elektroda GE 101 ). 6. Sýr, ovoce maso Zapichovací elektroda (např. elektroda GE 101 ). Při měření ph hodnoty v sýru, v mléce a ve všech výrobcích, které obsahují bílkoviny (proteiny), musí být tato elektroda vyčištěna speciálním čistícím prostředkem (roztokem pepsinu). Důležité upozornění: Výše uvedené elektrody nemusí mít firma Conrad k dispozici. Životnost elektrod: Minimální životnost ph elektrod činí 8 až 10 měsíců; dobře udržované elektrody vydrží i déle než 2 roky (životnost elektrod dále závisí na jejich četnosti používání). Pokud nebude možné při kalibraci přístroje nastavit příslušnou hodnotu ph, je elektroda již opotřebovaná a budete ji muset vyměnit. Ppufrační (kalibrační) roztok již není použitelný (připravte nový). Kalibrační roztoky mají omezenou životnost (cca 3 až 4 měsíce), a to i při šetrné manipulaci s nimi. Ampulky pro přípravu kalibračních roztoků mají neomezenou životnost. Z tohoto důvodu si můžete bez obav pořídit jejich potřebnou zásobu. 9 10

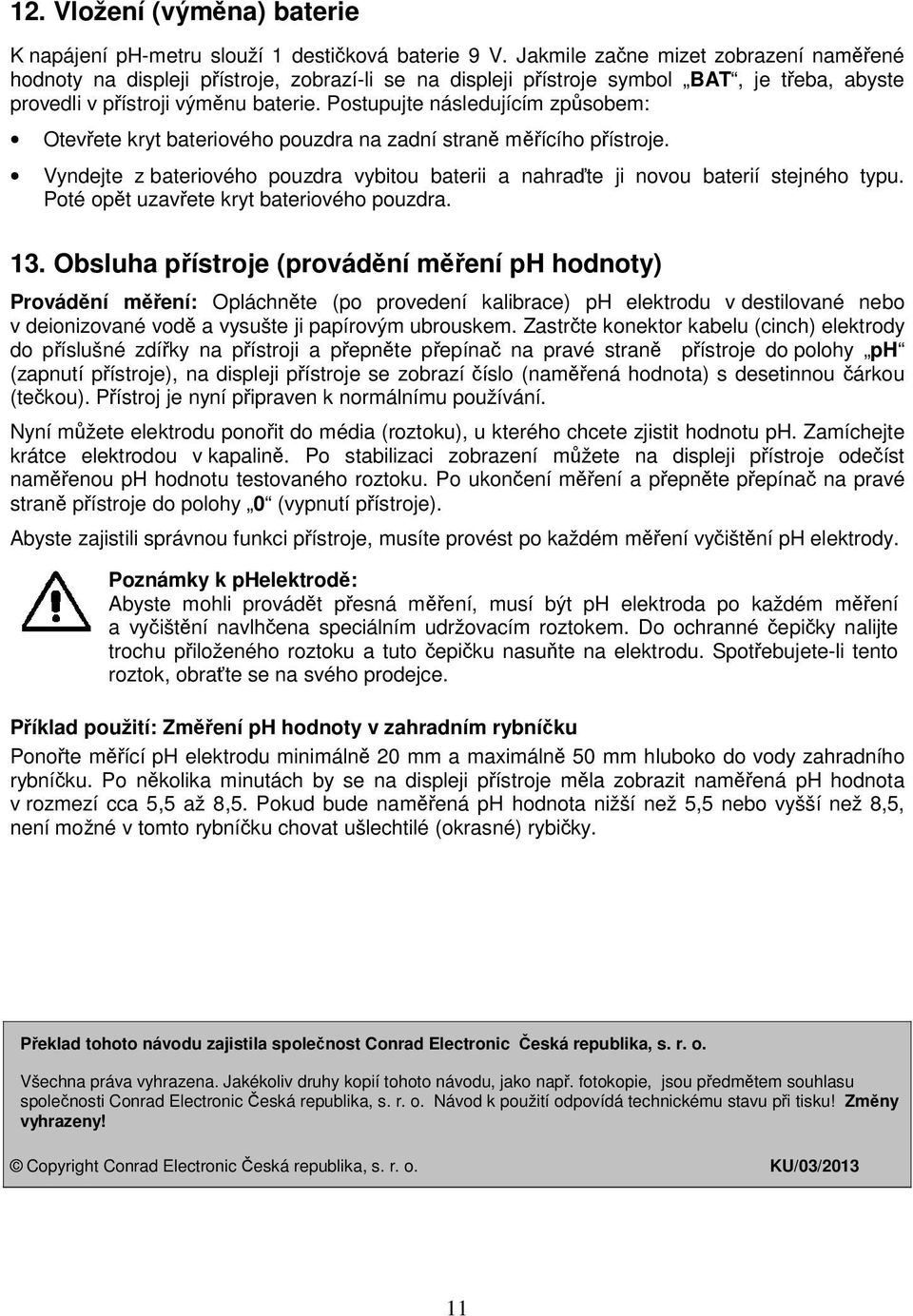

6 12. Vložení (výměna) baterie K napájení ph-metru slouží 1 destičková baterie 9 V. Jakmile začne mizet zobrazení naměřené hodnoty na displeji přístroje, zobrazí-li se na displeji přístroje symbol BAT, je třeba, abyste provedli v přístroji výměnu baterie. Postupujte následujícím způsobem: Otevřete kryt bateriového pouzdra na zadní straně měřícího přístroje. Vyndejte z bateriového pouzdra vybitou baterii a nahraďte ji novou baterií stejného typu. Poté opět uzavřete kryt bateriového pouzdra. 13. Obsluha přístroje (provádění měření ph hodnoty) Provádění měření: Opláchněte (po provedení kalibrace) ph elektrodu v destilované nebo v deionizované vodě a vysušte ji papírovým ubrouskem. Zastrčte konektor kabelu (cinch) elektrody do příslušné zdířky na přístroji a přepněte přepínač na pravé straně přístroje do polohy ph (zapnutí přístroje), na displeji přístroje se zobrazí číslo (naměřená hodnota) s desetinnou čárkou (tečkou). Přístroj je nyní připraven k normálnímu používání. Nyní můžete elektrodu ponořit do média (roztoku), u kterého chcete zjistit hodnotu ph. Zamíchejte krátce elektrodou v kapalině. Po stabilizaci zobrazení můžete na displeji přístroje odečíst naměřenou ph hodnotu testovaného roztoku. Po ukončení měření a přepněte přepínač na pravé straně přístroje do polohy 0 (vypnutí přístroje). Abyste zajistili správnou funkci přístroje, musíte provést po každém měření vyčištění ph elektrody. Poznámky k phelektrodě: Abyste mohli provádět přesná měření, musí být ph elektroda po každém měření a vyčištění navlhčena speciálním udržovacím roztokem. Do ochranné čepičky nalijte trochu přiloženého roztoku a tuto čepičku nasuňte na elektrodu. Spotřebujete-li tento roztok, obraťte se na svého prodejce. Příklad použití: Změření ph hodnoty v zahradním rybníčku Ponořte měřící ph elektrodu minimálně 20 mm a maximálně 50 mm hluboko do vody zahradního rybníčku. Po několika minutách by se na displeji přístroje měla zobrazit naměřená ph hodnota v rozmezí cca 5,5 až 8,5. Pokud bude naměřená ph hodnota nižší než 5,5 nebo vyšší než 8,5, není možné v tomto rybníčku chovat ušlechtilé (okrasné) rybičky. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. KU/03/
