1 Obsah Strana Kombinovaný měřič elektrické vodivosti HI (ph / C / EC / TDS) 1. Úvod Základní popis a účel použití měřícího přístroje Rozsah dodávky Doplňkové vybavení měřícího přístroje na zvláštní objednávku Bezpečnostní předpisy...4 Manipulace s bateriemi Vysvětlení pojmu ph hodnota Technické údaje...5 Obj. č.: Součásti měřícího přístroje Uvedení přístroje do provozu (vložení / výměna baterie) Připojení měřící elektrody k přístroji / zapnutí a vypnutí přístroje Kalibrace přístroje...8 Kalibrace ph...8 Kalibrace EC / TDS...10 Přepočítací koeficient mezi EC a TDS Úvod Vážení zákazníci, děkujeme Vám za Vaši důvěru a za Vaše rozhodnutí zakoupit výrobek naší firmy. Jsme přesvědčeni, že tento kombinovaný digitální přenosný měřící přístroj, který měří elektrickou vodivost (EC) vody, ph-hodnoty (kyselost a zásaditost vody), celkový obsah rozpuštěných solí ve vodních roztocích (TDS) a teplotu vody, splní Vaše očekávání a bude Vám k užitku. Tento měřící přístroj je určen k měření vlastností vody nebo jiných nežíravých a nehořlavých kapalin (roztoků), které nesmějí být v žádném případě pod elektrickým napětím. Tímto přístrojem můžete změřit čistotu nebo kvalitu vody například v akváriích v domácnosti, kvalitu vody v rybnících (i v chovných s rybami), v jezerech, ve fotografických laboratořích, ve školách nebo v zahradnictvích atd. 12. Provádění měření...11 Měření ph hodnoty...11 Měření EC nebo TDS...12 Měření teploty...13 Poznámka k měření ph, EC, TDS a C Příklad použití: Změření ph-hodnoty v zahradním rybníčku (jezírku) Ukončení měření (čištění a údržba měřící elektrody)

2 2. Základní popis a účel použití měřícího přístroje Naměřené hodnoty elektrické vodivosti roztoků EC (Electric Conductance, Electric Conductivity) zobrazuje tento měřící přístroj na svém displeji v jednotce µs/cm (mikrosiemens na centimetr) v rozsahu od 0 až do 6000 µs/cm. Dále měří tento přístroj celkový obsah rozpuštěných solí ve vodních roztocích nebo v jiných kapalinách (TDS = Total Dissolved Solids). Naměřené hodnoty TDS jsou na displeji tohoto měřícího přístroje zobrazovány v miligramech rozpuštěných solí v jednom litru vody (mg/l) v rozsahu od 0 až do 3000 mg/l. Místo jednotky mg/l se používá také označení (jednotka) ppm (parts per million = počet dílů na milion = jednotka pro měření velmi nízkých koncentrací). Hodnoty naměřené kyselosti nebo zásaditosti vody (ph) zobrazuje tento přístroj na svém displeji v rozsahu od 0,0 až do 14,0. Teplotu vody můžete změřit tímto přístrojem ve stupních Celsia v rozsahu od 0 C až do 70 C. Kryt tohoto měřící přístroje je vybaven ochranou proti stříkající vodě. Tento měřící přístroj je vybaven automatickou teplotní kompenzací (ATC = Automatic Temperature Compensation), která zajišťuje přesná měření při různých teplotách (0 C až 50 C) s teplotním koeficientem β (BETA) 2 %/ C. K napájení tohoto měřícího přístroje slouží jedna destičková baterie 9 V (IEC 6LR61). Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení měřícího přístroje do provozu a k jeho obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Jestliže tento měřící přístroj předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Abyste výrobek uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste tento návod k obsluze dodržovali! Věnujte prosím několik minut času a přečtěte si pozorně tento návod k obsluze, dříve než uvedete tento měřící přístroj do provozu. Tento výrobek odpovídá současnému stavu techniky a splňuje předpisy evropských norem o elektromagnetické slučitelnosti. U výrobku byla doložena shoda s příslušnými evropskými a národními normami a směrnicemi. Doklady o této shodě jsou uloženy u výrobce. Jiný způsob používání tohoto měřícího přístroje, než bylo uvedeno výše, by mohl vést k jeho poškození nebo ke zničení. Na výrobku nesmějí být prováděny změny nebo přestavby v jeho vnitřním zapojení. Dodržujte bezpodmínečně bezpečnostní předpisy! 3. Rozsah dodávky Měřící přístroj Sonda (měřící elektroda) HI s kabelem o délce 1 m Kalibrační (pufrační) roztok HI (ph 7,01) * Kalibrační (pufrační) roztok HI (1413 µs/cm) * Kalibrační (pufrační) roztok HI (1382 mg/l) * Roztok na čištění měřící elektrody HI (2 sáčky) * Baterie 9 V Pokud zjistíte po vybalení přístroje nějaké nedostatky, obraťte se prosím na svého prodejce. Ponechte si obalový materiál do té doby, dokud nezkontrolujete správnou funkci přístroje. * Tyto roztoky nemusejí být součástí dodávky přístroje. V případě potřeby si můžete tyto roztoky u firmy Conrad objednat viz následující kapitola 4. Doplňkové vybavení měřícího přístroje na zvláštní objednávku Doplňkové vybavení měřícího přístroje na zvláštní objednávku U firmy Conrad si můžete objednat následující náhradní kalibrační roztoky: HI P (ph 7 / ph 10) obj. č.: HI 77400P1 (ph 4 / ph 7) obj. č.: HI (1413 µs/cm) obj. č.: U firmy Conrad si můžete objednat dále náhradní roztok na čištění měřící elektrody a udržovací roztok na uložení měřící elektrody: HI 7061M obj. č.: (roztok na čištění elektrody) HI obj. č.: (udržovací roztok) 5. Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením s přístrojem nebo nedodržováním bezpečnostních předpisů. Měřící přístroje a jejich příslušenství nejsou dětské hračky a nepatří do rukou malých dětí! Před každým měřením zkontrolujte stav měřící elektrody, zda nedošlo k jejímu poškození. Při nevhodných světelných podmínkách (například přímý dopad slunečního záření na měřící přístroj) může dojít k ovlivnění zobrazení na displeji měřícího přístroje. Násilné mechanické poškození přístroje (zdeformování) nebo provedení zásahu do jeho vnitřního zapojení znamená zánik záruky. Buďte zvláště opatrní při manipulaci s hořlavými nebo agresivními (žíravými) kapalinami. V tomto případě použijte vhodné ochranné pomůcky (ochranné rukavice, brýle a zástěry). Měření provádějte pouze v dobře větraném prostředí (s dobrou cirkulací okolního vzduchu). Dejte pozor na to, že může dojít k poškození měřící elektrody pískem, který se může nacházet ve zvířené nebo v kalné vodě. Nepoužívejte tento měřící přístroj v prostorách, kde se vyskytují hořlavé plyny, výpary chemických rozpouštědel, zvířený prach nebo silná elektrostatická pole. Pokud si nebudete vědět rady, jak tento měřící přístroj používat a v návodu k obsluze nenajdete potřebné informace, spojte se prosím s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Manipulace s bateriemi Nepoužívejte tento přístroj v žádném případě v otevřený a nenechávejte v něm vybitou baterii, protože i baterie s ochranou proti vytečení mohou zkorodovat, čímž se mohou uvolnit chemikálie, které by mohly ohrozit Vaše zdraví nebo poškodit či zničit bateriové pouzdro měřícího přístroje. Vybité baterie jsou zvláštním odpadem (nepatří v žádném případě do normálního domovního odpadu) a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí. K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách. Šetřete životní prostředí! Přispějte k jeho ochraně! 4

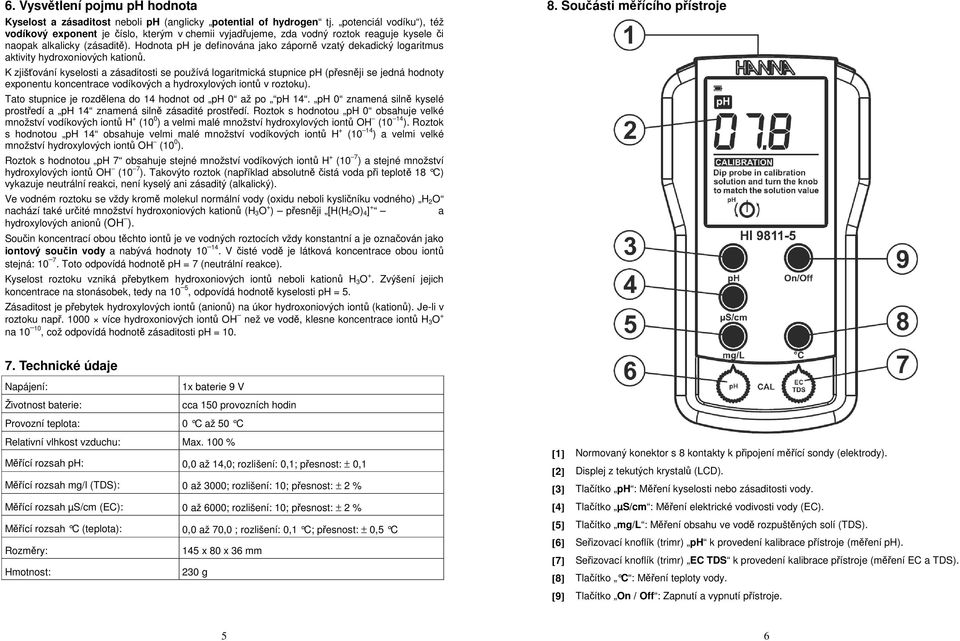

3 6. Vysvětlení pojmu ph hodnota Kyselost a zásaditost neboli ph (anglicky potential of hydrogen tj. potenciál vodíku ), též vodíkový exponent je číslo, kterým v chemii vyjadřujeme, zda vodný roztok reaguje kysele či naopak alkalicky (zásaditě). Hodnota ph je definována jako záporně vzatý dekadický logaritmus aktivity hydroxoniových kationů. K zjišťování kyselosti a zásaditosti se používá logaritmická stupnice ph (přesněji se jedná hodnoty exponentu koncentrace vodíkových a hydroxylových iontů v roztoku). Tato stupnice je rozdělena do 14 hodnot od ph 0 až po ph 14. ph 0 znamená silně kyselé prostředí a ph 14 znamená silně zásadité prostředí. Roztok s hodnotou ph 0 obsahuje velké množství vodíkových iontů H + (10 0 ) a velmi malé množství hydroxylových iontů OH (10 14 ). Roztok s hodnotou ph 14 obsahuje velmi malé množství vodíkových iontů H + (10 14 ) a velmi velké množství hydroxylových iontů OH (10 0 ). Roztok s hodnotou ph 7 obsahuje stejné množství vodíkových iontů H + (10 7 ) a stejné množství hydroxylových iontů OH (10 7 ). Takovýto roztok (například absolutně čistá voda při teplotě 18 C) vykazuje neutrální reakci, není kyselý ani zásaditý (alkalický). Ve vodném roztoku se vždy kromě molekul normální vody (oxidu neboli kysličníku vodného) H 2 O nachází také určité množství hydroxoniových kationů (H 3 O + ) přesněji [H(H 2 O) 4 ] + a hydroxylových anionů (OH ). Součin koncentrací obou těchto iontů je ve vodných roztocích vždy konstantní a je označován jako iontový součin vody a nabývá hodnoty V čisté vodě je látková koncentrace obou iontů stejná: Toto odpovídá hodnotě ph = 7 (neutrální reakce). Kyselost roztoku vzniká přebytkem hydroxoniových iontů neboli kationů H 3 O +. Zvýšení jejich koncentrace na stonásobek, tedy na 10 5, odpovídá hodnotě kyselosti ph = 5. Zásaditost je přebytek hydroxylových iontů (anionů) na úkor hydroxoniových iontů (kationů). Je-li v roztoku např více hydroxoniových iontů OH než ve vodě, klesne koncentrace iontů H 3 O + na 10 10, což odpovídá hodnotě zásaditosti ph = Součásti měřícího přístroje 7. Technické údaje Napájení: 1x baterie 9 V Životnost baterie: cca 150 provozních hodin Provozní teplota: 0 C až 50 C Relativní vlhkost vzduchu: Max. 100 % Měřící rozsah ph: 0,0 až 14,0; rozlišení: 0,1; přesnost: ± 0,1 Měřící rozsah mg/l (TDS): 0 až 3000; rozlišení: 10; přesnost: ± 2 % Měřící rozsah µs/cm (EC): 0 až 6000; rozlišení: 10; přesnost: ± 2 % Měřící rozsah C (teplota): 0,0 až 70,0 ; rozlišení: 0,1 C; přesnost: ± 0,5 C Rozměry: 145 x 80 x 36 mm Hmotnost: 230 g [1] Normovaný konektor s 8 kontakty k připojení měřící sondy (elektrody). [2] Displej z tekutých krystalů (LCD). [3] Tlačítko ph : Měření kyselosti nebo zásaditosti vody. [4] Tlačítko µs/cm : Měření elektrické vodivosti vody (EC). [5] Tlačítko mg/l : Měření obsahu ve vodě rozpuštěných solí (TDS). [6] Seřizovací knoflík (trimr) ph k provedení kalibrace přístroje (měření ph). [7] Seřizovací knoflík (trimr) EC TDS k provedení kalibrace přístroje (měření EC a TDS). [8] Tlačítko C : Měření teploty vody. [9] Tlačítko On / Off : Zapnutí a vypnutí přístroje. 5 6

4 9. Uvedení přístroje do provozu (vložení / výměna baterie) K napájení tohoto přístroje slouží jedna alkalická destičková baterie 9 V. Vybitou baterii v přístroji poznáte podle zobrazení prázdného symbolu stavu nabití baterie v levém horním rohu displeje. 10. Připojení měřící elektrody k přístroji / zapnutí a vypnutí přístroje Připojte konektor kabelu měřící sondy do zdířky [1] na horní straně přístroje. Sundejte z měřící elektrody její ochranný kryt. Opláchněte elektrodu pod tekoucí vodou. Po opláchnutí nechte měřící elektrodu oschnout. Přístroj zapnete nebo vypnete stisknutím tlačítka On/Off. Doporučujeme Vám, abyste podle následující kapitoly provedli v pravidelných intervalech kalibraci přístroje (minimálně jednou za měsíc). 1. Vypněte přístroj. Otevřete kryt bateriového pouzdra na zadní straně přístroje vyšroubováním šroubků vhodným křížovým šroubovákem. 2. Vyndejte z bateriového pouzdra vybitou baterii a nahraďte ji novou baterií stejného typu. Dejte přitom pozor na správnou polaritu kontaktů baterie. 3. Poté opět uzavřete kryt bateriového pouzdra. 11. Kalibrace přístroje K zajištění vysoké přesnosti měření Vám doporučujeme, abyste prováděli v pravidelných intervalech kalibraci přístroje. Nové provedení kalibrace je nutné v následujících případech: a) Po výměně měřící sondy (elektrody). b) Po měření v roztocích s agresivními chemikáliemi. c) V případě nutnosti provedení velmi přesných měření. d) Kalibraci přístroje byste měli provádět minimálně jednou měsíčně. Spotřebujete-li kalibrační roztoky, obraťte se na svého prodejce (firmu Conrad), u kterého si můžete objednat (nebo zakoupit) náhradní kalibrační roztoky viz kapitola 4. Doplňkové vybavení měřícího přístroje na zvláštní objednávku. Poznámka: Nebudete-li moci nastavit na displeji přístroje příslušnou kalibrační hodnotu, pak proveďte vyčištění měřící elektrody nebo ji vyměňte za novou. Kalibrace ph Na výstupních kontaktech optimálně provedené měřící elektrody (ph elektrody) by se mělo v neutrálním prostředí (ph 7,00) nalézat při teplotě 25 C napětí 0 mv. Protože se tyto elektrody od tohoto optima následkem jejich opotřebení nebo kolísáním teploty měřených médií odchylují, je třeba provést po určité době jejich přizpůsobení k měřícímu přístroji tak, aby dokázaly změřit zásaditost a kyselost co nejpřesněji. U tohoto měřícího přístroje lze provést toto přizpůsobení (kalibraci) s kalibračním roztokem s ph hodnotou 7,01 (HI = součást dodávky), ph 4,01 (HI 70004) a ph 10,01 (HI 70010). Nalijte do vhodné sklenice malé množství kalibračního roztoku (asi 5 cm). Zapněte přístroj a stiskněte na něm tlačítko ph. Sundejte z měřící elektrody ochranný kryt a opláchněte elektrodu pod tekoucí vodou. Poté vysušte elektrodu papírovým ubrouskem. 7 8

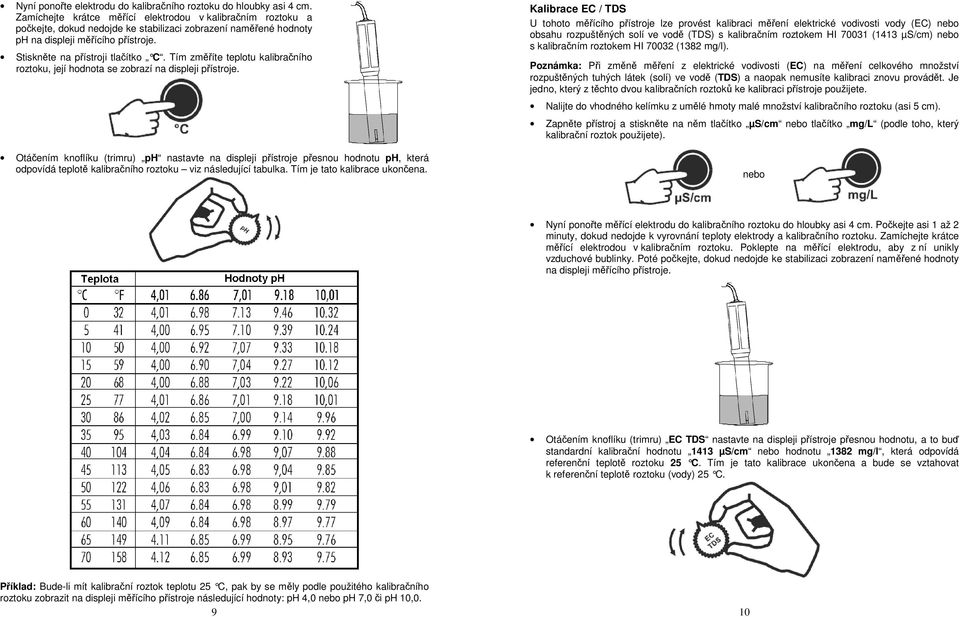

5 Nyní ponořte elektrodu do kalibračního roztoku do hloubky asi 4 cm. Zamíchejte krátce měřící elektrodou v kalibračním roztoku a počkejte, dokud nedojde ke stabilizaci zobrazení naměřené hodnoty ph na displeji měřícího přístroje. Stiskněte na přístroji tlačítko C. Tím změříte teplotu kalibračního roztoku, její hodnota se zobrazí na displeji přístroje. Otáčením knoflíku (trimru) ph nastavte na displeji přístroje přesnou hodnotu ph, která odpovídá teplotě kalibračního roztoku viz následující tabulka. Tím je tato kalibrace ukončena. Kalibrace EC / TDS U tohoto měřícího přístroje lze provést kalibraci měření elektrické vodivosti vody (EC) nebo obsahu rozpuštěných solí ve vodě (TDS) s kalibračním roztokem HI (1413 µs/cm) nebo s kalibračním roztokem HI (1382 mg/l). Poznámka: Při změně měření z elektrické vodivosti (EC) na měření celkového množství rozpuštěných tuhých látek (solí) ve vodě (TDS) a naopak nemusíte kalibraci znovu provádět. Je jedno, který z těchto dvou kalibračních roztoků ke kalibraci přístroje použijete. Nalijte do vhodného kelímku z umělé hmoty malé množství kalibračního roztoku (asi 5 cm). Zapněte přístroj a stiskněte na něm tlačítko µs/cm nebo tlačítko mg/l (podle toho, který kalibrační roztok použijete). nebo Nyní ponořte měřící elektrodu do kalibračního roztoku do hloubky asi 4 cm. Počkejte asi 1 až 2 minuty, dokud nedojde k vyrovnání teploty elektrody a kalibračního roztoku. Zamíchejte krátce měřící elektrodou v kalibračním roztoku. Poklepte na měřící elektrodu, aby z ní unikly vzduchové bublinky. Poté počkejte, dokud nedojde ke stabilizaci zobrazení naměřené hodnoty na displeji měřícího přístroje. Otáčením knoflíku (trimru) EC TDS nastavte na displeji přístroje přesnou hodnotu, a to buď standardní kalibrační hodnotu 1413 µs/cm nebo hodnotu 1382 mg/l, která odpovídá referenční teplotě roztoku 25 C. Tím je tato kalibrace ukončena a bude se vztahovat k referenční teplotě roztoku (vody) 25 C. Příklad: Bude-li mít kalibrační roztok teplotu 25 C, pak by se měly podle použitého kalibračního roztoku zobrazit na displeji měřícího přístroje následující hodnoty: ph 4,0 nebo ph 7,0 či ph 10,

6 Přepočítací koeficient mezi EC a TDS Hodnota TDS (množství rozpuštěných solí ve vodě) odpovídá proporcionálně hodnotě EC (elektrické vodivosti vody) v následujícím poměru: 1 µs/cm (EC) = 0,5 mg/l (TDS). Tento přepočítací koeficient 0,5 se vztahuje na množství uhličitanu vápenatého (CaCO 3 ), který je rozpuštěn ve vodě. Elektrická vodivost vodního roztoku znamená velikost elektrického proudu, který protéká roztokem následkem transportu iontů. Elektrická vodivost se zvyšuje se stoupající teplotou roztoku a závisí na druhu a počtu volných iontů v roztoku (ve vodě) jakož i na viskozitě roztoku, která dále závisí na teplotě roztoku (vody). Teplotní závislost elektrické vodivosti roztoku (vody) se uvádí jako relativní změna na jeden stupeň Celsia ( C) při určité teplotě roztoku. Jedná se zpravidla o %/ C při teplotě roztoku 25 C. U normálních roztoků solí ve vodě představuje tato závislost (změna elektrické vodivosti) hodnotu (teplotní koeficient β) 2 %/ C. Protože i malý rozdíl teploty způsobuje poměrně velkou změnu elektrické vodivosti, je nutné provést příslušnou kompenzaci měření elektrické vodivosti (zvláště při nízkých a vysokých teplotách roztoku). Naměřené hodnoty elektrické vodivosti jsou z tohoto důvodu normovány na teplotu roztoku (vody) 25 C. Tento měřící přístroj provádí automatickou kompenzaci teploty pomocí integrovaného senzoru měření teploty a opravuje výsledky mření EC a TDS i při zvolené referenční teplotě kalibračního roztoku při provádění kalibrace přístroje. Výsledky měření jsou kompenzovány většinou na referenční teplotu roztoku 25 C. 12. Provádění měření Měření ph hodnoty Připojte konektor kabelu měřící elektrody do zdířky [1] na horní straně přístroje. Sundejte z měřící elektrody její ochranný kryt. Pokud jste měřící elektrodu uskladňovali v suchu, pak ji namočte na dobu 1 hodiny do kalibračního roztoku ph 7 nebo do udržovacího roztoku HI (obj. č.: ). Zapněte přístroj stisknutím tlačítka On/Off. Měření EC nebo TDS Připojte konektor kabelu měřící elektrody do zdířky [1] na horní straně přístroje. Sundejte z měřící elektrody její ochranný kryt. Zapněte přístroj stisknutím tlačítka On/Off. Stiskněte na přístroji tlačítko µs/cm (měření elektrické vodivosti) nebo tlačítko mg/l (měření obsahu rozpuštěných solí). nebo Nyní ponořte měřící elektrodu do testovaného roztoku (do vody) do hloubky asi 4 cm. Abyste zabránili eventuálním elektromagnetickým interferencím, použijte k tomuto účelu (pokud to bude možné) kelímek z umělé hmoty. Počkejte asi 1 až 2 minuty, dokud nedojde k vyrovnání teploty elektrody a zkoumaného roztoku (vody). Zamíchejte krátce měřící elektrodou v testovaném roztoku. Poklepte na měřící elektrodu, aby z ní unikly vzduchové bublinky. Ponořte měřící elektrodu do zkoumaného roztoku (například do vody v akváriu nebo v zahradním jezírku) do hloubky asi 4 cm. Stiskněte na přístroji tlačítko ph. Poté počkejte, dokud nedojde ke stabilizaci zobrazení naměřené hodnoty µs (EC) nebo naměřené hodnoty mg/l (TDS) na displeji měřícího přístroje. Zamíchejte krátce měřící elektrodou v testovaném roztoku (ve vodě) a počkejte, dokud nedojde ke stabilizaci zobrazení naměřené hodnoty ph na displeji měřícího přístroje

7 Měření teploty Připojte konektor kabelu měřící elektrody do zdířky [1] na horní straně přístroje. Sundejte z měřící elektrody její ochranný kryt. Zapněte přístroj stisknutím tlačítka On/Off. Příklad použití: Změření ph-hodnoty v zahradním rybníčku (jezírku) Ponořte měřící elektrodu do hloubky asi 4 cm do vody zahradního rybníčku (jezírka). Po uplynutí určité doby (asi po 2 minutách) by se na displeji měřícího přístroje měla zobrazit naměřená hodnota ph v rozmezí cca od 5,5 až do 8,5. Pokud bude naměřená ph hodnota nižší než 5,5 nebo vyšší než 8,5, není možné v tomto rybníčku chovat (pěstovat) ušlechtilé (okrasné) rybičky nebo jiné vodní živočichy. Nyní ponořte elektrodu do testovaného roztoku (do vody) do hloubky asi 4 cm. Stiskněte na přístroji tlačítko C. Zamíchejte krátce měřící elektrodou v testovaném roztoku (ve vodě) a počkejte, dokud nedojde ke stabilizaci zobrazení naměřené hodnoty teploty na displeji měřícího přístroje. 13. Ukončení měření (čištění a údržba měřící elektrody) Po ukončení měření vypněte měřící přístroj a odpojte od něj měřící elektrodu. Vyčistěte měřící elektrodu pod tekoucí vodou, poté v destilované vodě nebo v deionizované (demineralizované) vodě a osušte ji například čistým papírovým ubrouskem. V destilované nesmíte nechat měřící elektrodu namočenou příliš dlouhou dobu. Dále vyčistěte měřící elektrodu v čistícím roztoku HI (nebo HI 7061M obj. č.: ). Nalijte do ochranného krytu měřící elektrody malé množství udržovacího roztoku na uložení měřící elektrody HI (obj. č.: ) a tento ochranný kryt nasaďte na měřící elektrodu. Jestliže se po sundání ochranného krytu objeví na měřící elektrodě bílé krystalky, pak to neznamená žádné poškození měřící elektrody. Tyto krystalky odstraníte z měřící elektrody jejím opláchnutím pod čistou tekoucí vodou. Skleněný kryt měřící sondy je velice citlivý na elektrostatické výboje. Z tohoto důvodu se nedotýkejte této skleněné baňky rukama (prsty), pokud budete nabiti elektrostatickou elektřinou. Při provádění kalibrace měřícího přístroje použijte z tohoto důvodu náramky, které odvádějí elektrostatickou elektřinu. Poznámka k měření ph, EC, TDS a C Zobrazí-li li se na displeji měřícího přístroje místo příslušné naměřené hodnoty symbol E, pak měřící přístroj zaregistroval hodnotu, které je buď nižší nebo vyšší než příslušný rozsah měření viz rozsahy měření uvedené v kapitole 7. Technické údaje. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. KU/10/
