1 Siemens s.r.o. Elektronický katalog CA01 10/ Manuál pro SIMATIC konfigurátor

2 1. Stručný popis Rychlý průvodce SIMATIC konfigurátorem Spuštění konfigurátoru Založení projektu Založení stanice Konfigurace dle systémových požadavků Export dat Konfigurace krok za krokem Závěr... 14

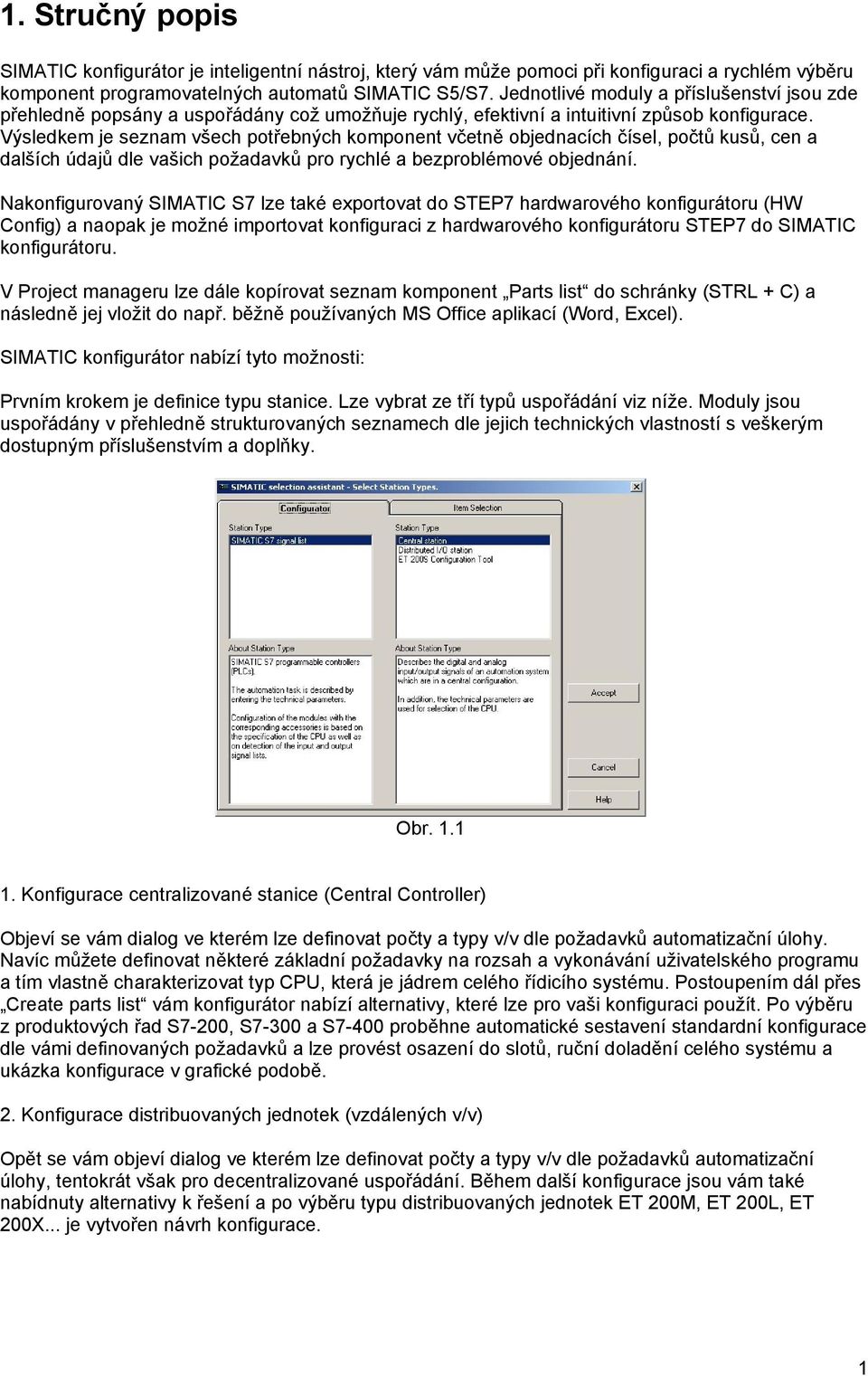

3 1. Stručný popis SIMATIC konfigurátor je inteligentní nástroj, který vám může pomoci při konfiguraci a rychlém výběru komponent programovatelných automatů SIMATIC S5/S7. Jednotlivé moduly a příslušenství jsou zde přehledně popsány a uspořádány což umožňuje rychlý, efektivní a intuitivní způsob konfigurace. Výsledkem je seznam všech potřebných komponent včetně objednacích čísel, počtů kusů, cen a dalších údajů dle vašich požadavků pro rychlé a bezproblémové objednání. Nakonfigurovaný SIMATIC S7 lze také exportovat do STEP7 hardwarového konfigurátoru (HW Config) a naopak je možné importovat konfiguraci z hardwarového konfigurátoru STEP7 do SIMATIC konfigurátoru. V Project manageru lze dále kopírovat seznam komponent Parts list do schránky (STRL + C) a následně jej vložit do např. běžně používaných MS Office aplikací (Word, Excel). SIMATIC konfigurátor nabízí tyto možnosti: Prvním krokem je definice typu stanice. Lze vybrat ze tří typů uspořádání viz níže. Moduly jsou uspořádány v přehledně strukturovaných seznamech dle jejich technických vlastností s veškerým dostupným příslušenstvím a doplňky. Obr Konfigurace centralizované stanice (Central Controller) Objeví se vám dialog ve kterém lze definovat počty a typy v/v dle požadavků automatizační úlohy. Navíc můžete definovat některé základní požadavky na rozsah a vykonávání uživatelského programu a tím vlastně charakterizovat typ CPU, která je jádrem celého řídicího systému. Postoupením dál přes Create parts list vám konfigurátor nabízí alternativy, které lze pro vaši konfiguraci použít. Po výběru z produktových řad S7-200, S7-300 a S7-400 proběhne automatické sestavení standardní konfigurace dle vámi definovaných požadavků a lze provést osazení do slotů, ruční doladění celého systému a ukázka konfigurace v grafické podobě. 2. Konfigurace distribuovaných jednotek (vzdálených v/v) Opět se vám objeví dialog ve kterém lze definovat počty a typy v/v dle požadavků automatizační úlohy, tentokrát však pro decentralizované uspořádání. Během další konfigurace jsou vám také nabídnuty alternativy k řešení a po výběru typu distribuovaných jednotek ET 200M, ET 200L, ET 200X... je vytvořen návrh konfigurace. 1

4 3. Konfigurační nástroj pro ET 200S Tento nástroj je speciálně určen pro zrychlení a zpřehlednění konfigurace decentrálních jednotek ET 200S, které disponují nejširším spektrem aplikovatelných modulů a rozšíření. Je určen jak novým tak i zkušeným uživatelům. Zatímco noví uživatelé jsou postupně vedeni konfigurací krok za krokem "Standard Mode" zkušení uživatelé při aktivovaném "Expert Mode" mohou postupovat zcela volně dle libosti. Vždy lze provést kontrolu (funkce "Check Station") pro identifikaci chyb v konfiguraci. Dále lze také postupovat výběrem komponent tak jak jsou běžně členěny v katalogu. Výhodou oproti standardní práci s např. papírovým katalogem, či katalogem v PDF je rychlý, intuitivní postup a zobrazení všech příslušenství a doplňků k vámi vybrané produktové skupině v přehledné stromové struktuře (obr. 1.3) Obr. 1.2 Obr. 1.3 Stručný popis možností a základní charakteristika SIMATIC konfigurátoru je hotova a nyní si můžete prohlédnout ukázku práce s tímto nástrojem. 2

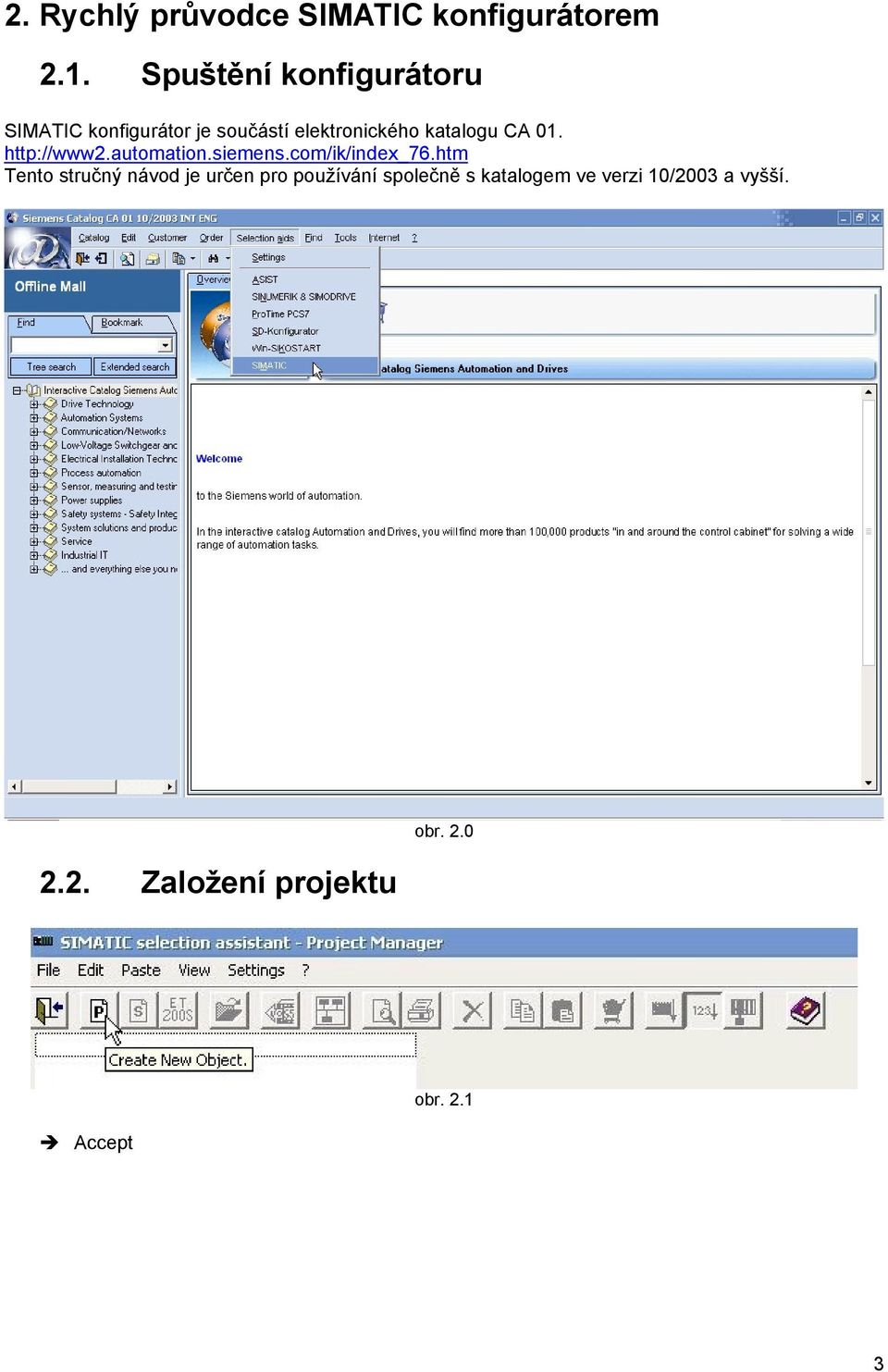

5 2. Rychlý průvodce SIMATIC konfigurátorem 2.1. Spuštění konfigurátoru SIMATIC konfigurátor je součástí elektronického katalogu CA Tento stručný návod je určen pro používání společně s katalogem ve verzi 10/2003 a vyšší Založení projektu obr. 2.0 Accept obr

6 2.3. Založení stanice obr

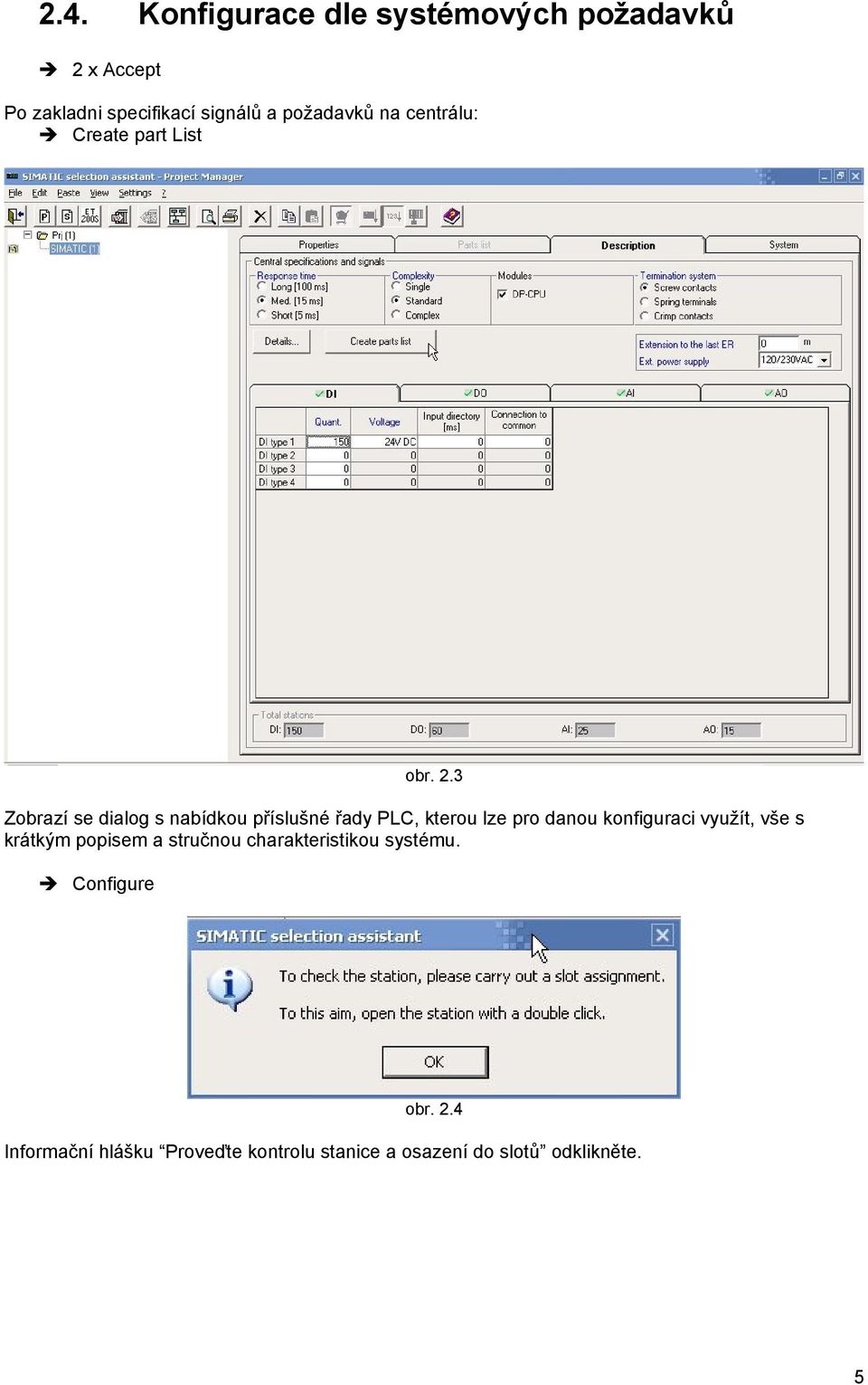

7 2.4. Konfigurace dle systémových požadavků 2 x Accept Po zakladni specifikací signálů a požadavků na centrálu: Create part List obr. 2.3 Zobrazí se dialog s nabídkou příslušné řady PLC, kterou lze pro danou konfiguraci využít, vše s krátkým popisem a stručnou charakteristikou systému. Configure obr. 2.4 Informační hlášku Proveďte kontrolu stanice a osazení do slotů odklikněte. 5

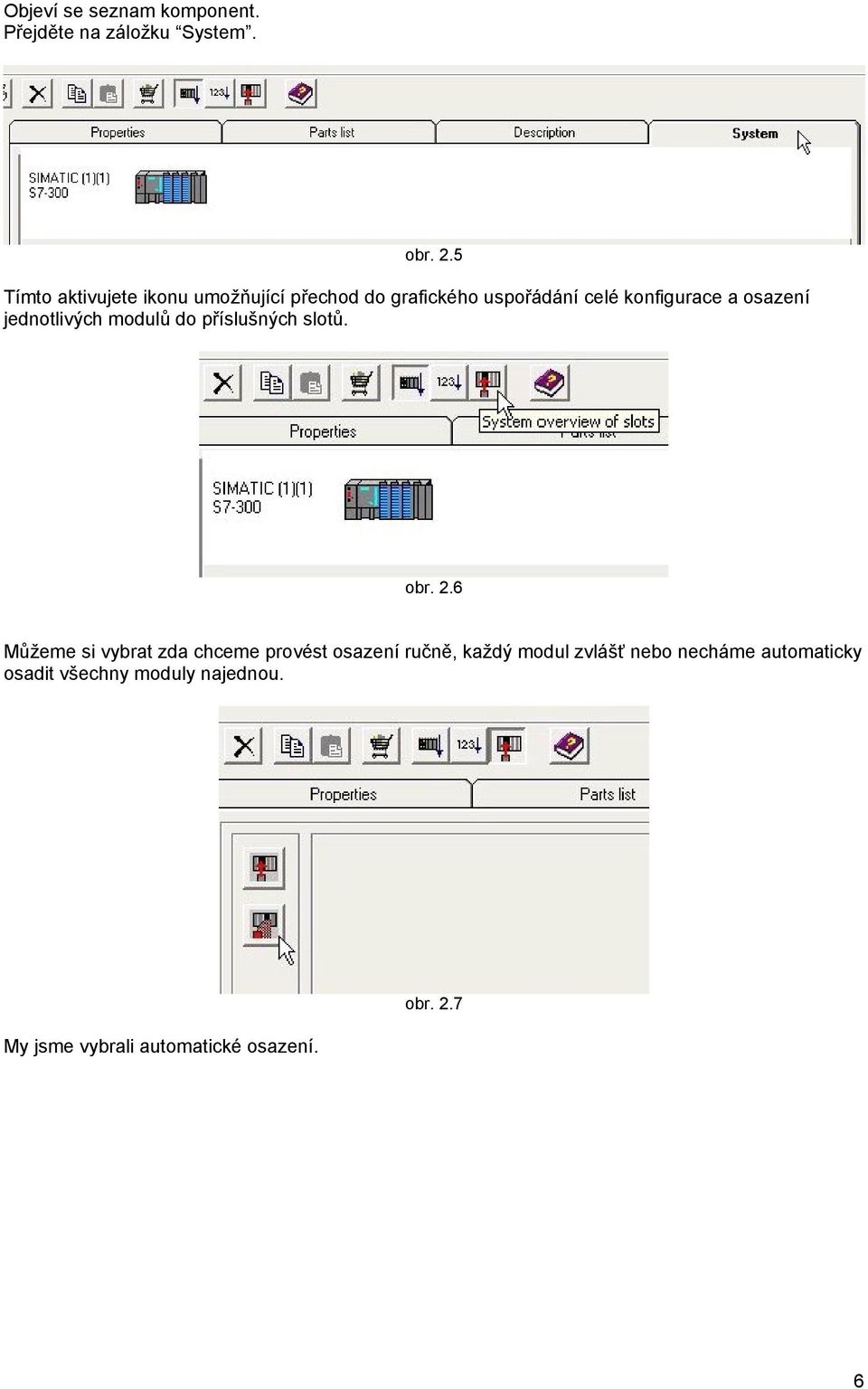

8 Objeví se seznam komponent. Přejděte na záložku System. obr. 2.5 Tímto aktivujete ikonu umožňující přechod do grafického uspořádání celé konfigurace a osazení jednotlivých modulů do příslušných slotů. obr. 2.6 Můžeme si vybrat zda chceme provést osazení ručně, každý modul zvlášť nebo necháme automaticky osadit všechny moduly najednou. My jsme vybrali automatické osazení. obr

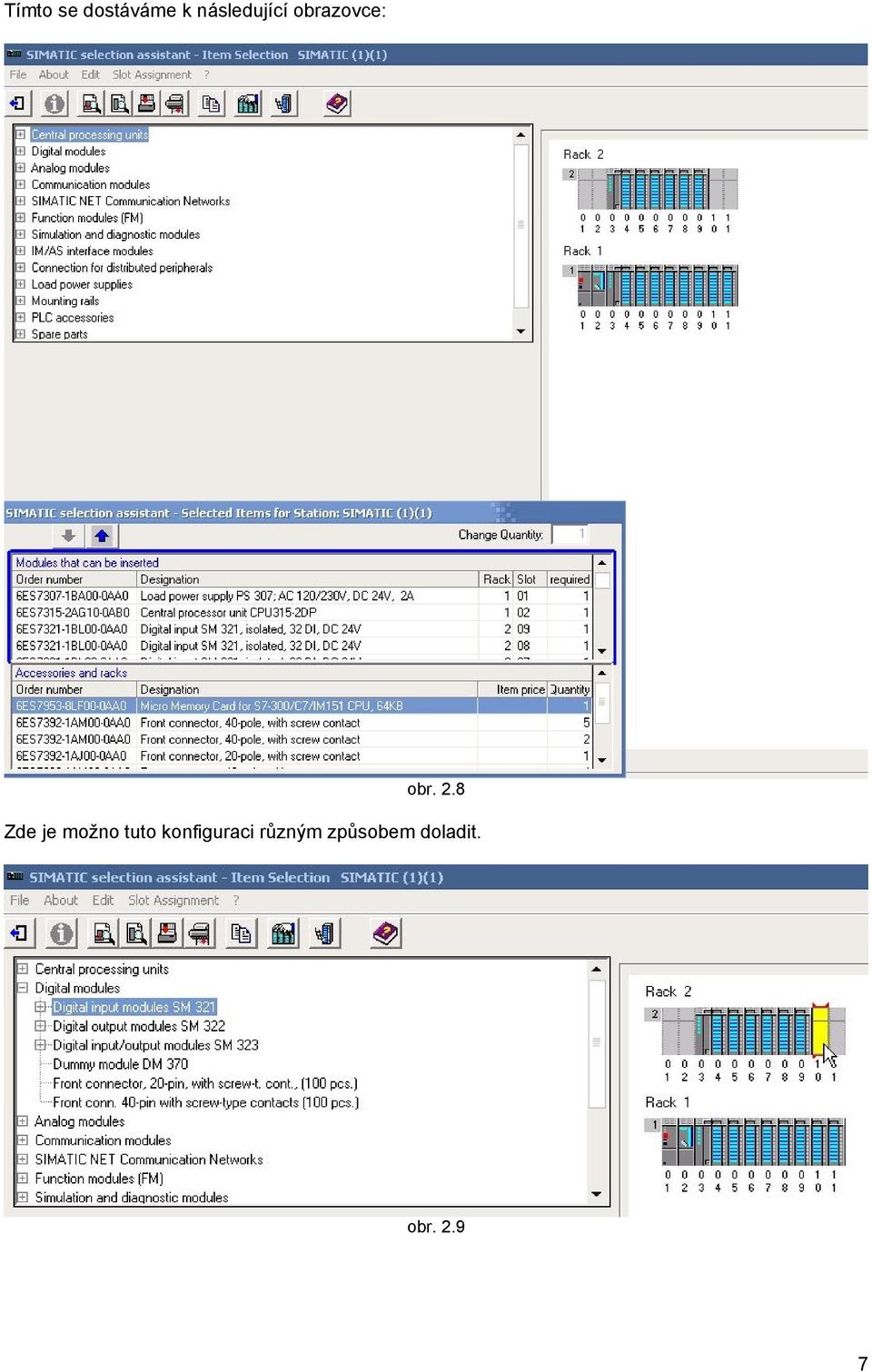

9 Tímto se dostáváme k následující obrazovce: obr. 2.8 Zde je možno tuto konfiguraci různým způsobem doladit. obr

10 Po rozkliknutí nabídky komponent v horní části obrazovky dojde po dvojkliku na jednotlivý modul k jeho přiřazení do seznamu komponent ve spodní části obrazovky. Rovněž lze postupovat metodou táhni a pusť v grafickém uspořádání nebo pro vložení/vyjmutí modulu použít modré šipky viz obr obr Hlavní výhodou takovéto konfigurace je výpis všech komponent a příslušenství jednotlivých modulů. Zde je již možné běžným způsobem pomocí ikon či přes menu vytisknou jak list komponent tak grafické uspořádání jednotlivých modulů Export dat Pro další využití takto získané konfigurace (např. pro následné zpracování a vykopírování obj. čísel apod.) lze využít tento postup. Opusťte obrazovku s hotovou konfigurací viz obr obr

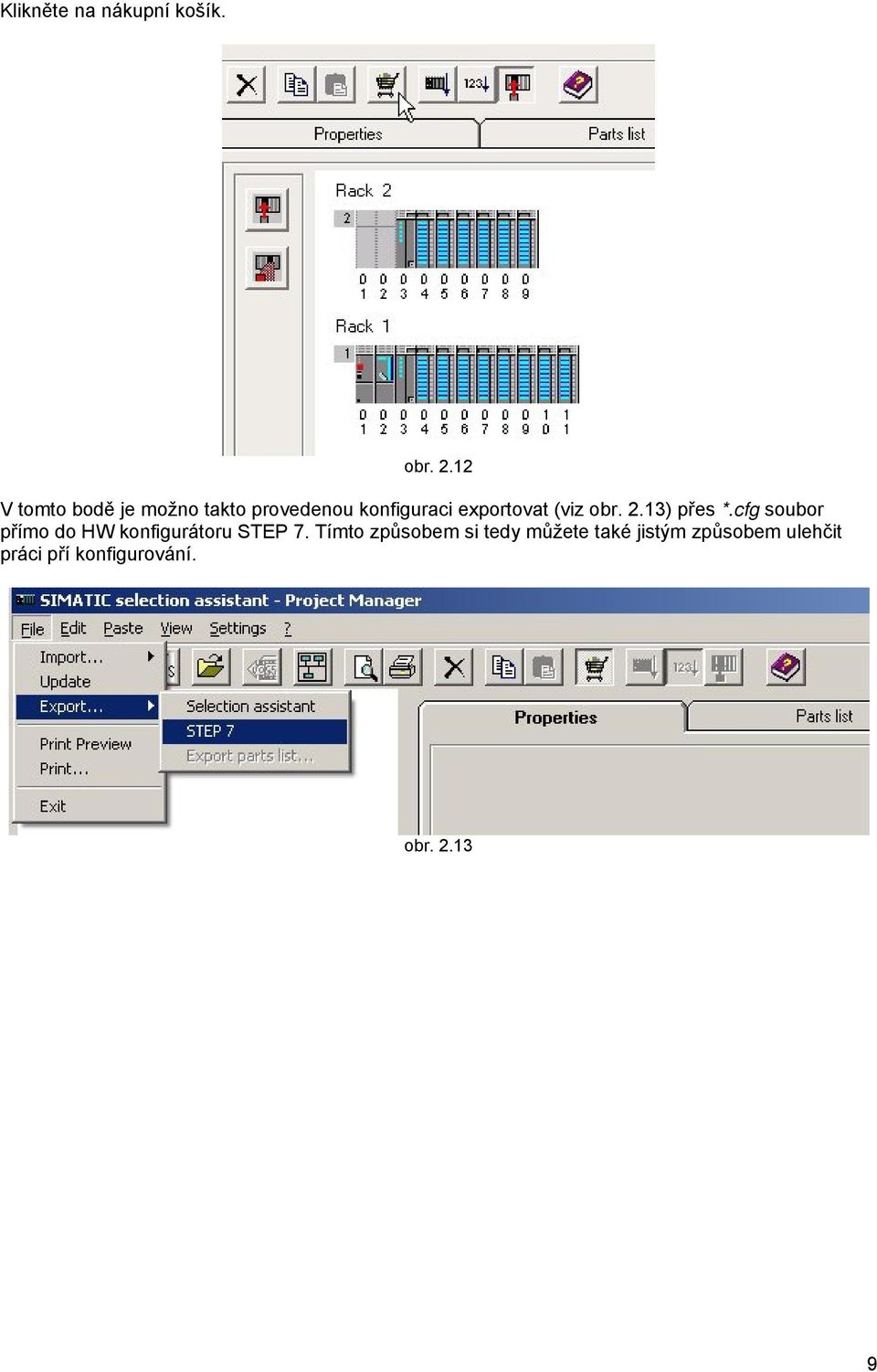

11 Klikněte na nákupní košík. obr V tomto bodě je možno takto provedenou konfiguraci exportovat (viz obr. 2.13) přes *.cfg soubor přímo do HW konfigurátoru STEP 7. Tímto způsobem si tedy můžete také jistým způsobem ulehčit práci pří konfigurování. obr

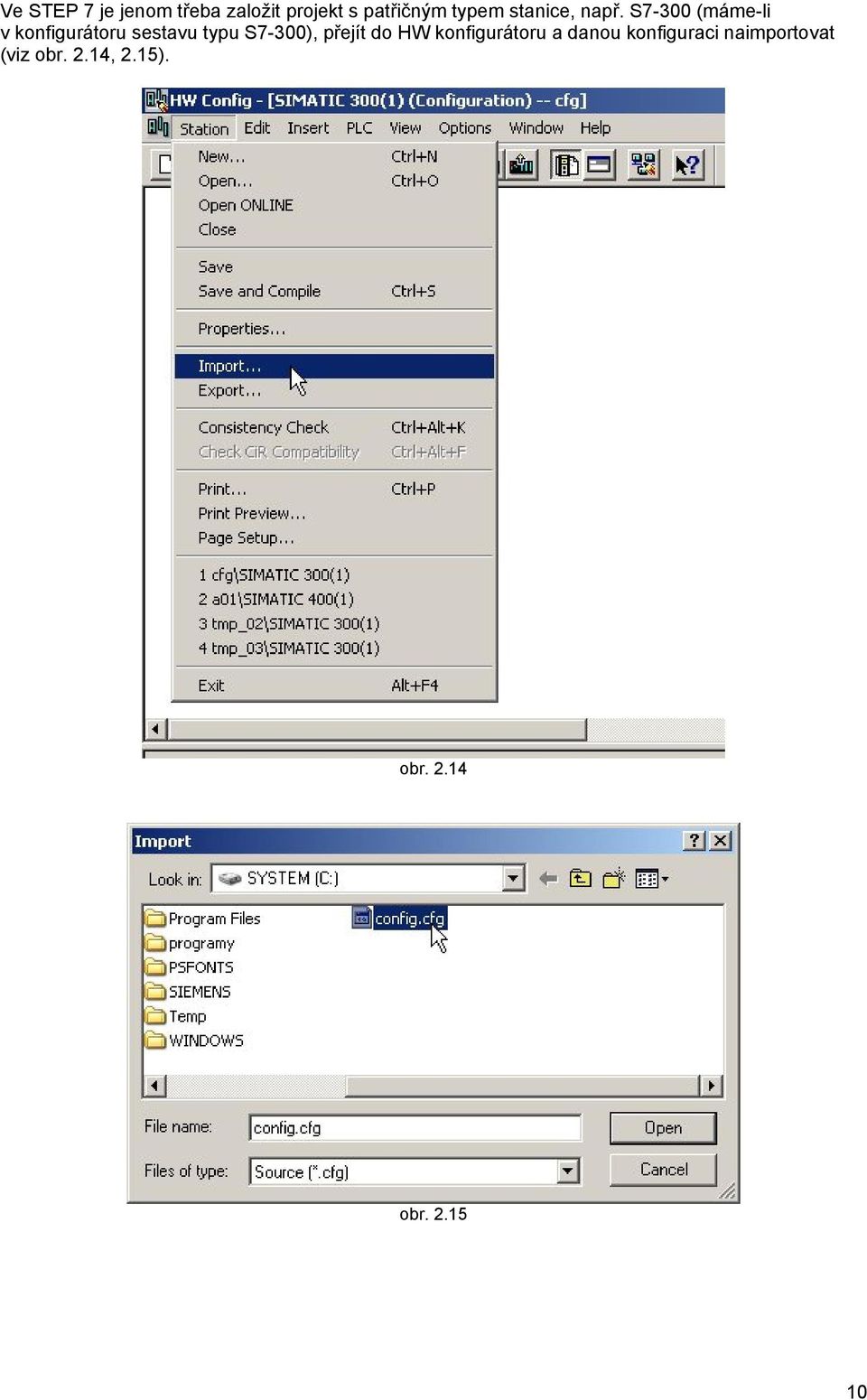

12 Ve STEP 7 je jenom třeba založit projekt s patřičným typem stanice, např. S7-300 (máme-li v konfigurátoru sestavu typu S7-300), přejít do HW konfigurátoru a danou konfiguraci naimportovat (viz obr. 2.14, 2.15). obr obr

13 Po krátké odbočce se ale opět vrátíme k našemu SIMATIC konfigurátoru. Opusťte konfigurátor. obr A vyčkejte. Objeví se vám nákupní košík s požadavkem na založení objednávky vyberte New Order. Pojmenujte objednávku např nab_0001. obr Vygeneruje se objednávka a objeví se dialog s možností uložení objednacích čísel do textového souboru, které jsou dále elektronicky využitelné (copy/paste apod). To doporučuji zejména v případech, kdy se z různých důvodů nepodaří danou konfiguraci exportovat do souboru pro MS Excel či MS Access (viz popis níže), tyto případy jsem zaznamenal např. na méně výkonných PC s málo RAM apod. obr Běžně ale tyto problémy nenastávají, takže tento krok je možné vynechávat zadáním Close a pokračovat komfortnějším exportem objednávky do formátů pro MS Excel 95/97 či MS Access 95/97. 11

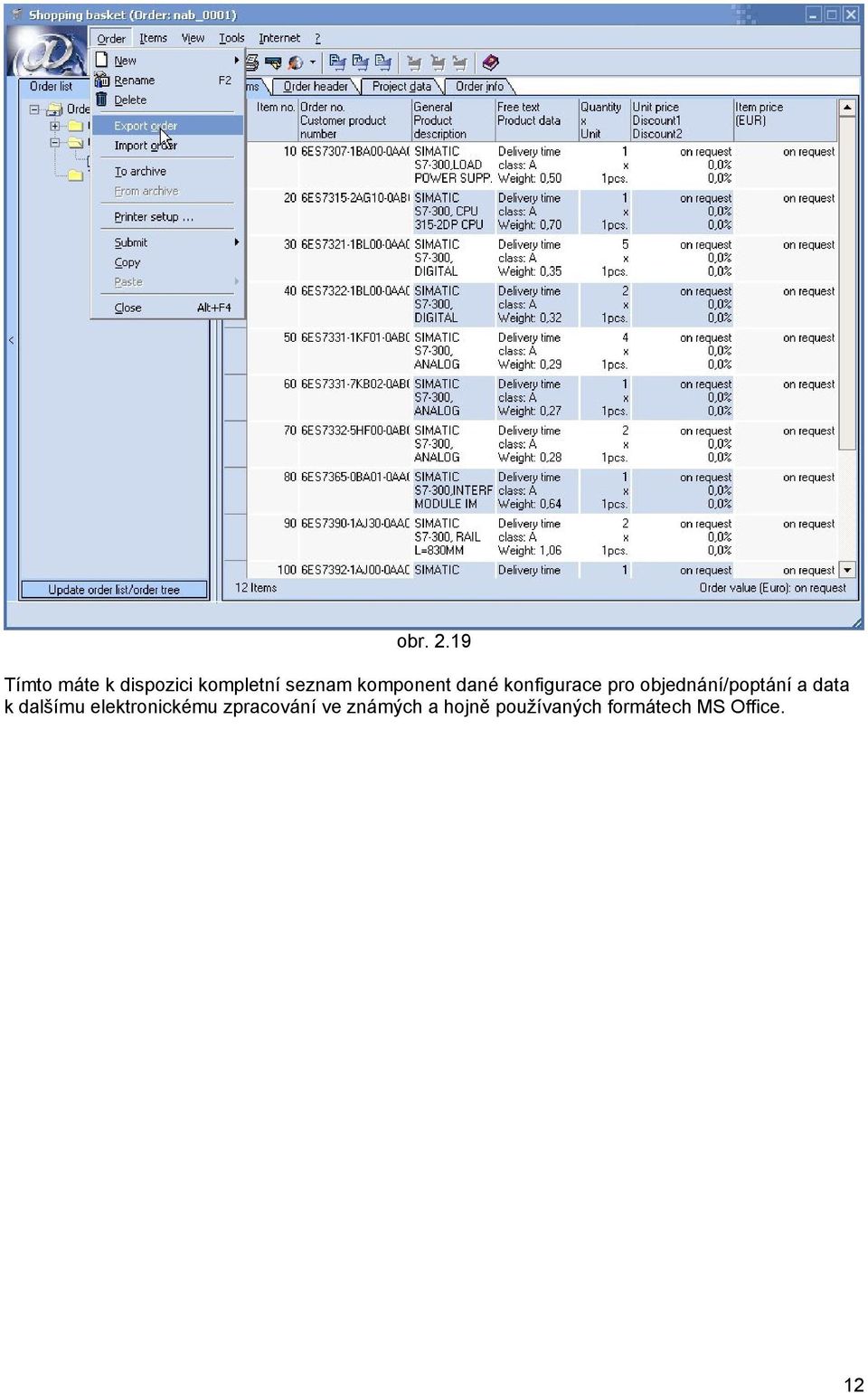

14 obr Tímto máte k dispozici kompletní seznam komponent dané konfigurace pro objednání/poptání a data k dalšímu elektronickému zpracování ve známých a hojně používaných formátech MS Office. 12

15 2.5. Konfigurace krok za krokem Konfigurace krok za krokem se liší od konfigurace dle systémových požadavků (viz kap. 2.3.) v tom, že si od začátku celý systém konfigurujeme postupně modul po modulu sami. V kap je popsán způsob, kdy jsou po specifikaci základních požadavků na v/v a výběru příslušné výkonnostní řady PLC (S7-200/300/400) přiřazeny všechny moduly automaticky. Prostup je kromě začátku téměř shodný s popisem v kap obr Zde je možno vybrat konkrétní typ řídícího prvku (ve spodní části se zobrazuje stručný popis). 2 x Accept A zde už postupujeme stejně jak je popsáno v kap s tím rozdílem, že veškeré komponenty si postupně musíme vybírat rozkliknutím příslušné nabídky v horní části obrazovky obdobně jako je na obr

16 2.6. Závěr Pomocí těchto pár kroků lze významně ušetřit čas při rychlém sestavování nabídek/poptávek a nahradit někdy zdlouhavé vyhledávání v papírovém katalogu, obzvláště pokud jde o menší a standardní aplikace. Výhodný může být např. postup, kdy SIMATIC konfigurátor použijete na prvotní konfiguraci řídicího systému, která je pak vhodným podkladem pro další podrobnější doladění s pracovníky technické podpory nebo jako základ pro konzultaci s příslušným obchodníkem. Jelikož se konfigurátor bude patrně objevovat i na všech budoucích vydáních CA 01, máte možnost při jeho používání získávat vždy aktuální konfigurace s aktuálně nabízenými komponentami, což také významnou měrou zrychlí Vaši komunikaci s obchodníky. Významnou výhodou je také automatické doplnění příslušenství k jednotlivým modulům, jako jsou např. správné konektory pro připojení vodičů k jednotlivým modulům, paměť. karty k CPU apod., což bývají věci, které se samostatně problematicky dohledávají a často zapomínají. Samozřejmě že tímto konfigurátorem nevyřešíte vždy zcela vše a je jenom na Vás zda jej dokážete využít k Vašemu prospěchu. S přátelským pozdravem Rostislav Kosek... Siemens s.r.o. Automatizace a pohony Průmyslové automatizační systémy Evropská 33a Praha 6 Česká republika Tel: Fax: rostislav.kosek@siemens.com 14
