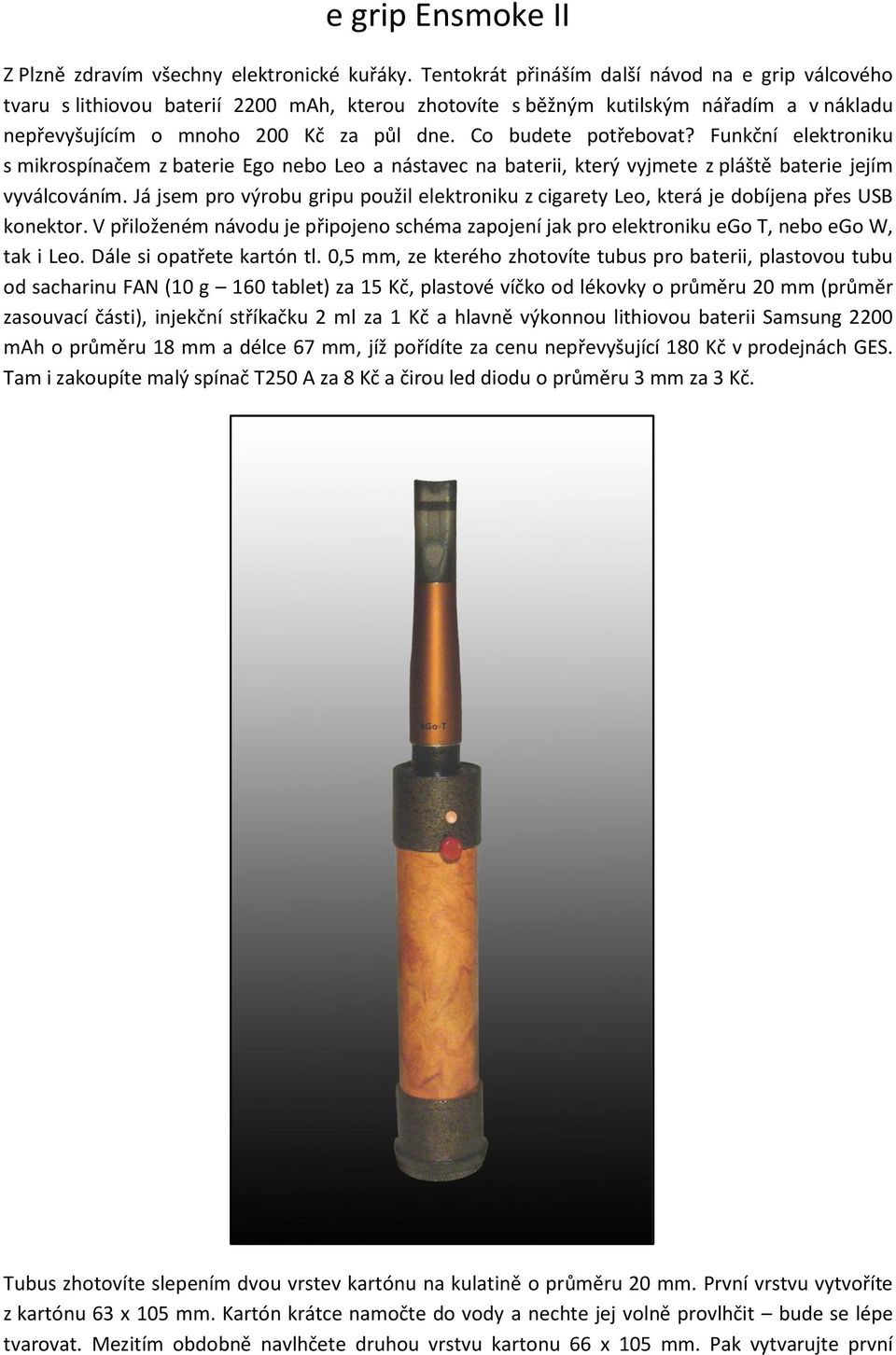

1 e grip Ensmoke II Z Plzně zdravím všechny elektronické kuřáky. Tentokrát přináším další návod na e grip válcového tvaru s lithiovou baterií 2200 mah, kterou zhotovíte s běžným kutilským nářadím a v nákladu nepřevyšujícím o mnoho 200 Kč za půl dne. Co budete potřebovat? Funkční elektroniku s mikrospínačem z baterie Ego nebo Leo a nástavec na baterii, který vyjmete z pláště baterie jejím vyválcováním. Já jsem pro výrobu gripu použil elektroniku z cigarety Leo, která je dobíjena přes USB konektor. V přiloženém návodu je připojeno schéma zapojení jak pro elektroniku ego T, nebo ego W, tak i Leo. Dále si opatřete kartón tl. 0,5 mm, ze kterého zhotovíte tubus pro baterii, plastovou tubu od sacharinu FAN (10 g 160 tablet) za 15 Kč, plastové víčko od lékovky o průměru 20 mm (průměr zasouvací části), injekční stříkačku 2 ml za 1 Kč a hlavně výkonnou lithiovou baterii Samsung 2200 mah o průměru 18 mm a délce 67 mm, jíž pořídíte za cenu nepřevyšující 180 Kč v prodejnách GES. Tam i zakoupíte malý spínač T250 A za 8 Kč a čirou led diodu o průměru 3 mm za 3 Kč. Tubus zhotovíte slepením dvou vrstev kartónu na kulatině o průměru 20 mm. První vrstvu vytvoříte z kartónu 63 x 105 mm. Kartón krátce namočte do vody a nechte jej volně provlhčit bude se lépe tvarovat. Mezitím obdobně navlhčete druhou vrstvu kartonu 66 x 105 mm. Pak vytvarujte první

2 kartón kolem kulatiny a potřete jej dostatečnou vrstvou disperzního lepidla. Druhý kartón přilepte na první s přeložením spáry. Tubus nechte pořádně proschnout a stáhněte jej z kulatiny. Vnitřní i vnější povrch přetřete jakoukoliv nitro barvou a opět nechte dokonale proschnout. Výsledný tubus musí mít vnější průměr přesně 22 mm. Vnitřní průměr 20 mm zcela postačí pro nastrčení baterie o průměru 18 mm. Během prosychání tubusu rozřízněte tubu od sacharinu na dvě stejně vysoké poloviny. Lihovou fixou si označíte dělící rovinu, a pak jehlovým pilníkem propilujete stěnu po celém obvodu tuby. Okraje řezu zabrušte na smirkovém papíře. Do dna spodní poloviny tuby vytvořte centrální otvor o průměru cca 13 mm, tak aby šel původní zalisovaný konec bateriového nástavce do otvoru těsně nasunout. Dále vypilujte kulatým jehlovým pilníkem v okrajové dolní části tuby zářez šíře 1,5 mm a délky cca 2 mm. Do tohoto zářezu pak zapadnete trn spínače baterie. Těsně nad tento zářez vyvrtejte otvor o průměru 3 mm, kam později vlepíte krytku vyrobenou z led diody. Vnější povrch obou dílů tuby nastříkejte nitro barvou odstínem dle vaší představy. Barva se do plastu zaleptá a neodprýskne. K vývodům baterie připájejte tenké pletené kablíky. Černý na minus pól a červený na plusový pól. Izolační páskou oviňte vedení kolem kontaktů a uprostřed baterie. Nyní můžete baterii opatrně vsunout do tubusu až po její minusovou spodní část. Zbytek dotlačíte víčkem z lékovky, z níž předem odřízněte pružící přítlak včetně střední části se silikagelovými krystaly. Víčko zamáčkněte do tubusu.

3 Poznámka: Ti, co budou stavět grip s elektronikou Leo nebo ego quick, které se dobíjejí přes USB konektor, musí vyříznout do víčka od lékovky otvor pro vyjmutou část konektoru z cigarety. Po usazení konektoru jej zalijte epoxidovým lepidlem. Aby ve víčku dobře lepidlo drželo, hrotem skalpelu vypíchejte do vnitřní stěny několik zářezů. Lepidlo nesmí zatéct do kontaktů konektoru, proto zakryjte veškeré jeho otvory v zadní části trochou plastelíny. Dále nasuňte na tubus horní část tuby od sacharinu až k zátce z lékovky a zafixujte ji k tubusu několika kapkami vteřinového lepidla. Nyní namáčkněte na horní otevřenou část tubusu spodní díl tuby od sacharinu (kam až to půjde tuba je mírně kónická, vzdálenost dna dolní části tuby bude cca 5 mm od horní hrany tubusu). Tenkou fixou či tužkou si na tubusu označte otvor pro budoucí krytku vytvořenou z led diody a výřez pro spínač. Misku opatrně sejměte a do tubusu vyvrtejte nebo vypilujte v označených místech dva otvory o průměru 3 mm. Otřepy začistěte. Pak můžete do spodní části tuby vlepit bateriový nástavec pro přišroubování atomizéru. Z vnitřní strany jej po obvodě otvoru přilepte vteřinovým lepidlem, které nechte roztéct po celé ploše dna. Po zaschnutí vteřinového lepidla si rozmíchejte rychle tuhnoucí epoxidové lepidlo a zalijte část původně vlisovaného nástavce až po jeho okraj. Tím zaručíte pevné spojení nástavce s plastovou miskou. Podle schématu v návodu připájejte na označené kontakty přívodní kablíky k destičce s elektronikou. Aby se vám při další manipulací kablíky od spojů neulamovaly (což se velmi rychle stává), vytvořte z kartonu dva obdélníčky (viz plán) a vteřinovým lepidlem je přilepte kolem přívodních kablíků a k destičce. Destičku vsuňte do tubusu, prověřte, zda je spínač umístěn zhruba proti spodnímu otvoru v tubusu, a pod elektroniku do tubusu vlepte silnější kartónovou přepážku, která bude destičku zajišťovat jak proti posunutí ve směru tlaku spínače, tak i proti posunutí baterie v tubusu. Pak destičku dorovnejte proti otvoru pro spínač a zafixujte ji tavným lepidlem. Dále připájejte přívodní kablíky ke středovému plusovému kontaktu nástavce z ego baterie a k jeho plášti.

4 Než celou sestavu nasunete na tubus, musíte ještě do otvoru pro spínač vložit spínací váleček, který získáte odříznutím jehlového nástavce z injekční stříkačky 2 ml. Odříznutý konec vložíte do otvoru tak, aby váleček dosedl až k povrchu mikrospínače, který je součástí destičky s elektronikou. Zbylou část odřízněte v rovině povrchu tubusu. Teprve nyní můžete nasunout část tuby s nástavcem pro našroubování atomizéru na tubus. Dbejte, aby se otvor pro kontrolní led krytku kryl s otvorem v tubusu. Zářez v misce pak musí částečně překrýt vložený váleček z nástavce stříkačky, takže nevypadne. Nyní ze zakoupeného spínače opatrně vytrhněte plastové tlačítko i s trnem. Trn vsuňte do otvoru válečku (z injekční stříkačky) až na doraz k mikrospínači. Délku trnu zakraťte tak, aby spodní úroveň tlačítka byla 1 mm od povrchu nasunuté tuby s nástavcem pro atomizér. Pak tlačítko definitivně vlepte do dírky ve válečku. Několikanásobným stlačením zkuste, zda je spínač funkční. Mikrospínač se musí po povolení tlaku na tlačítko vrátit do původní polohy bez drhnutí. Nyní využijete zakoupenou led diodu, z níž vytvoříte krytku indikátoru nabití baterie a sepnutí tlačítka odříznutím vrchlíkové části diody a jejím vlepením do otvoru nad tlačítkem. Úplně nakonec opatřete povrch tubusu nějakým vkusným polepem, který přelakujete akrylovým lakem. Můžete i plášť polepit cizokrajnou dýhou (léty souběžně s podélnou osou tubusu), kterou můžete napustit lněným olejem a po navoskování přeleštit. Tím jste s prací hotovi. Za půl dne domácího kutění získáte vkusný a vytrvalý grip téměř za hubičku. Navíc je snadno rozebíratelný a kdykoliv vám odejde baterie, můžete ji vyměnit za novou. Mnoho zdaru při práci a potěšení z dlouhého kouření přeje Nalim Milan Novobilský
