Návod k obsluze. Bezdrátová infra závora, dva paprsky, dosah 10m, pro zabezpečovací systém secufi

Transkript

1 Návod k obsluze Bezdrátová infra závora, dva paprsky, dosah 10m, pro zabezpečovací systém secufi Vnitřní i venkovní více paprskový aktivní infračervený detektor je moderní výrobek splňující nejpřísnější kritéria. Detektor má jednoduchou a pohodlnou instalaci i příjemný vzhled. Použití vhodné pro kanceláře, školy, vily, továrny a další objekty, které je třeba chránit před zloději. Zaručí bezpečnost a předejde poškození majetku. Vlastnosti: 1. Inteligentní rozhodování: použitím více paprsků a principu dvou-paprskové identifikace. Když zloděj vstoupí do chráněné oblasti, alarm je aktivován v okamžiku přerušení dvou a více paprsků. Díky inteligentnímu rozhodování může účinně zabránit tradičním planým poplachům. 2. Detektor rozlišuje velikost narušitele. Při zjištění člověka je okamžitě aktivován naopak při detekování psů, koček a podobných větších zvířat k puštění alarmu nedochází. 3. Vysoká spolehlivost: Kvalita konstrukce a využití technologie proti rušení chrání detektor proti narušiteli používajícím prostředky pro vyřazení nebo zmatení detekce. 4. Kompatibilita: lze přidat bezdrátové moduly pro signalizaci. Může spolupracovat s jiným zabezpečovacím systémem. 5. Konstrukce odolná proti vlhkosti, vodě a dešti. 6. Vzhledově povedená konstrukce využívající dvojí kryt. Vnější vrstva vyrobena z kvalitní slitiny hliníku, vnitřní z plastu, který zabraňuje rušení elektrických komponentů. Dvojitý kryt tak prodlužuje životnost produktu. 7. Jednoduchá instalace: Vysílač i přijímač může být libovolně natočen.

2 Názvy komponent: Pokyny pro instalaci: 1. Držáky detektorů musí být pevně uchyceny ke zdi pro zamezení nevhodného chování a aktivace. 2. Mezi vysílačem a přijímačem nesmí být jakákoliv zábrana (například strom) 3. Zamezte přímému slunci, světla z lamp a jiných silných světelných zdrojů dopadajících na detektor.

3 4. Detektor vyžaduje 12 V - 18 V stejnosměrný zdroj energie. Ideální volbou je též využití záložní baterie. 5. Práce v synchronním režimu. Přijímač i vysílač musí být zapojeny k mínusu napájení. Instalace: 1. Sundejte kryt Protáhněte kabel skrz připravený otvor. 2. Výběr operačního režimu: Přepínač SW2, v poloze YES pracuje v synchronním režimu, v pozici NO v asynchronním.

4 3. Dbejte na umístění detektoru, aby čelil chráněné oblasti.

5 4. Způsoby připojení 5. Upozornění, při instalaci venku postupujte dle obrázku níže. Umístěte kabel ve spodní části pro zamezení vniku vody a případného poškození detektoru.

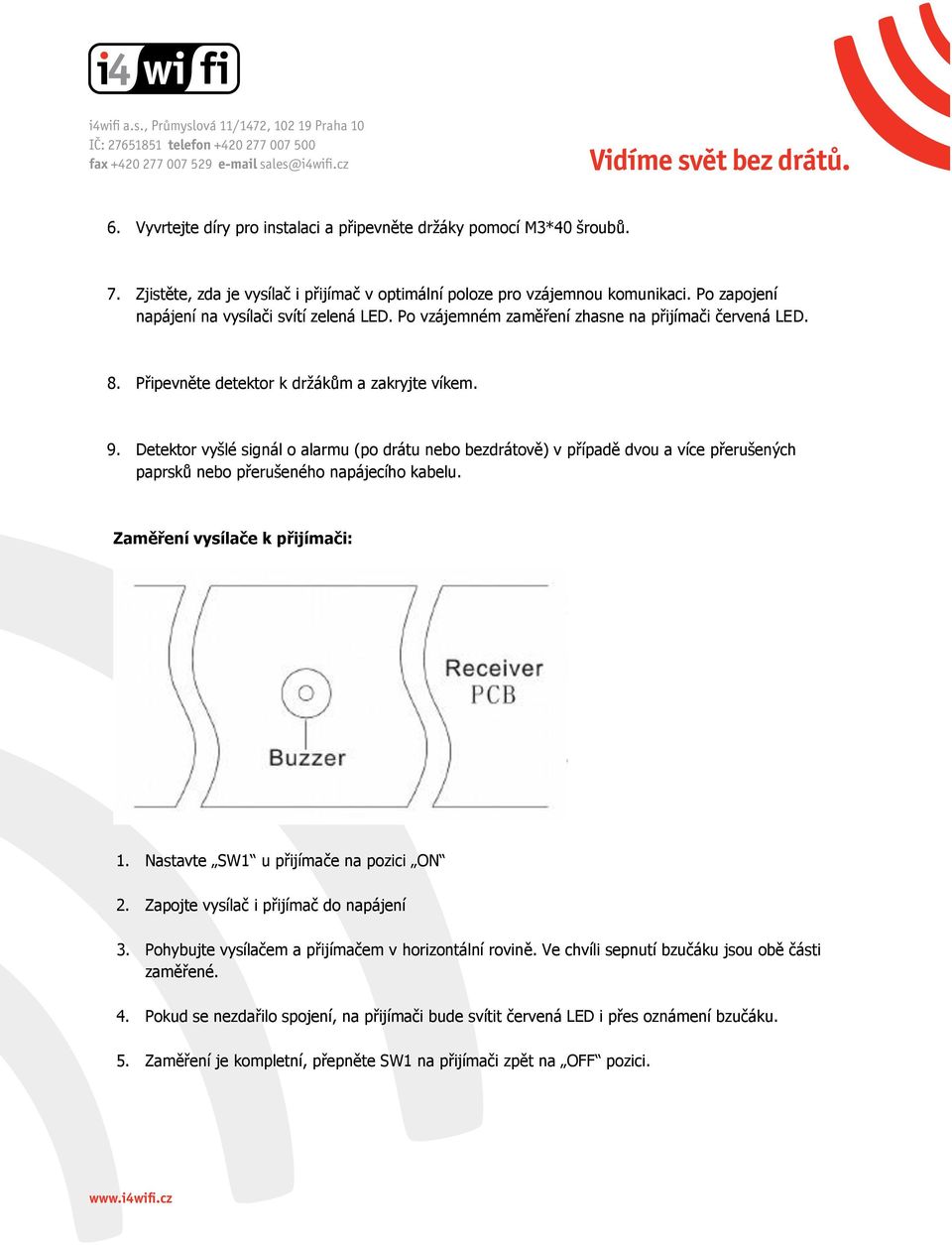

6 6. Vyvrtejte díry pro instalaci a připevněte držáky pomocí M3*40 šroubů. 7. Zjistěte, zda je vysílač i přijímač v optimální poloze pro vzájemnou komunikaci. Po zapojení napájení na vysílači svítí zelená LED. Po vzájemném zaměření zhasne na přijímači červená LED. 8. Připevněte detektor k držákům a zakryjte víkem. 9. Detektor vyšlé signál o alarmu (po drátu nebo bezdrátově) v případě dvou a více přerušených paprsků nebo přerušeného napájecího kabelu. Zaměření vysílače k přijímači: 1. Nastavte SW1 u přijímače na pozici ON 2. Zapojte vysílač i přijímač do napájení 3. Pohybujte vysílačem a přijímačem v horizontální rovině. Ve chvíli sepnutí bzučáku jsou obě části zaměřené. 4. Pokud se nezdařilo spojení, na přijímači bude svítit červená LED i přes oznámení bzučáku. 5. Zaměření je kompletní, přepněte SW1 na přijímači zpět na OFF pozici.

7 Instalace bezdrátového modulu: Bezdrátový modul musí odpovídat typu detektoru. Následujte obrázek pro správné zapojení. Frekvence a kód bezdrátového modulu musí být synchronizován s kontrolní jednotkou pro korektní funkci. Test: Po nastavení proveďte test chůzí a reakcí detektoru dle následující tabulky. Název Stav Indikace Vysílač Napájení zapnuto Zelená dioda svítí Přijímač Ochrana Zelená dioda svítí, červená vypnuta Alarm Červená dioda svítí Technické parametry: Model 5x Počet paprsků 2 Výška 408 mm Pracovní napětí DC 10,5 18 V Vysílač proud 15 +/- 3mA Přijímač - proud 40 +/- 3mA Odezva < 0,1 sec Kapacita relé 1C, 30V AC/DC, 0,5A max Provozní teplota -25 C 55 C, RH<95% Dosah 5 m Výstup pro alarm Drátově, bezdrátově Sepnutí relé >1,5 sec Nastavitelný úhel Horizontálně 180 (+/-90 ) Materiál PC plastová a hliníková slitina

8 Řešení potíží: Projev poruchy Důvod Protiopatření Vysílač nebo přijímač nesvítí Poškození vysokým napětím napájecího zdroje (zkrat) Zkontrolujte zapojení napájecího zdroje Po přerušení paprsku nedošlo k aktivaci alarmu. Přijímač značí přerušení paprsku, ale nedojde k alarmu. Falešný poplach Způsobeno odrazem světla nebo jiným dopadajícím světlem na sensor Zkrat na oznamovacím kabelu, nebo přerušené spojení Špatný kontakt Kolísání napětí Nestabilní instalace základny Detektor není nastaven korektně, nedojde k spojení přijímače a vysílače Odstraňte zdroje světla dopadající na sensor nebo upravte polohu detektoru Zkontrolujte zapojení Zkontrolujte kontakt Zkontrolujte napětí napájecího zdroje Zvolte stabilní místo a znovu upevněte detektor Opětovně nastavte pozici přijímače a vysílače pro optimální spojení
