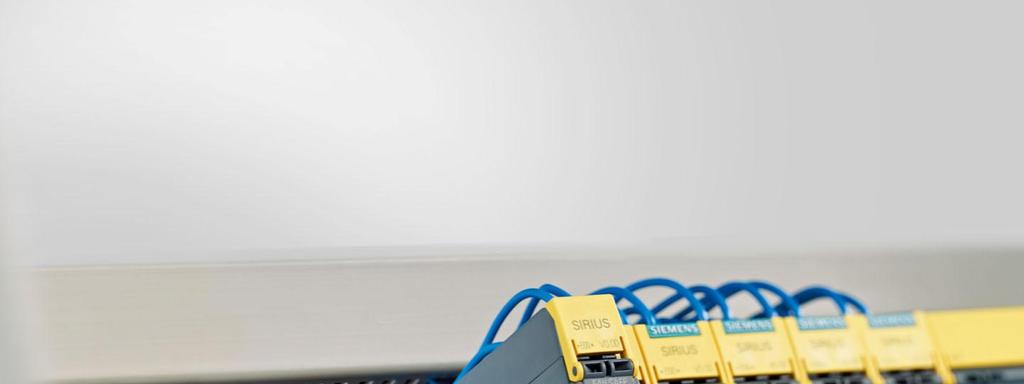

1 Bezpenostní moduly SIRIUS 3SK1

2 Výchozí situace Shrnutí týkající se ady 3TK28 nepehledné portfolio trhem málo akceptováno / vysoký podíl technického poradenství funkn v nkterých pípadech nesrovnatelné vtší zastavná šíka pomr cena / výkon ne vždy adekvátní nkteré varianty ponkud technicky nevysplé nové bezpenostní normy nkteré 3TK28 nevyhoví nejnáronjším požadavkm SIL 3 / PL e Nová generace bezpenostních modul je bezpodmínen nutná Zdenk Bekr

3 Historie bezpenostních relé Jedny z prvních bezpenostních modul: 3TK280 3TK282/3 3TK284/5 16 rok 15 rok 3SK1 3/5 rok 2015/17 DNES Zdenk Bekr

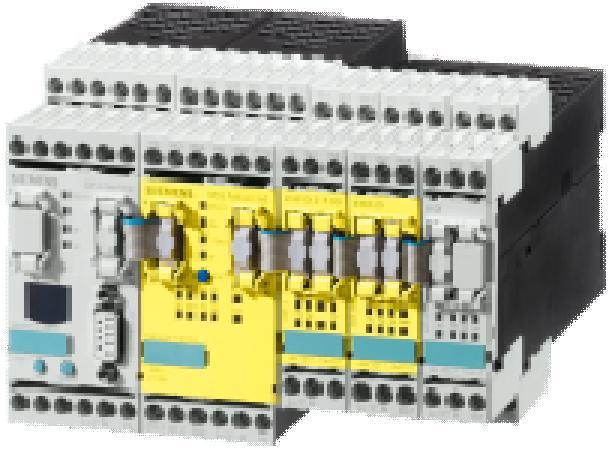

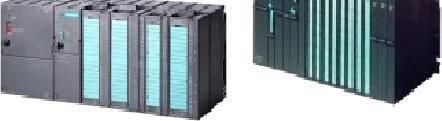

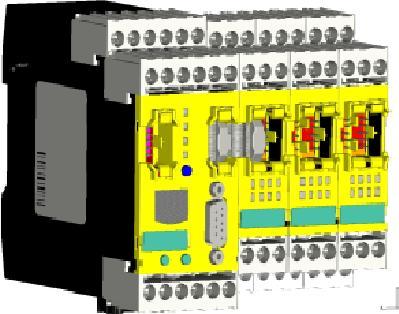

4 Portfolio SIRIUS Safety Integrated DNES programování Logika, soubor funkcí SIRIUS Safety Integrated SIMATIC S.I. S7-400 S7-300 S71200F DP/AS-i F-Link parametrování MSS zapojení 3TK28 pouze bezpenostní funkce kombinace PLC+ safety orientace na cenu orientace na výkon Stávající a na trhu etablované portfolio bezpenostních modul 3TK28 je inovováno Zdenk Bekr

5 Portfolio SIRIUS Safety Integrated AMPÉR 2013 Cena Safety stand alone S MSS & MSS ASIsafe 3-20 SF 3SK1 1-3 SF HW parametrování SW parametrování / programování Soubor funkcí Zdenk Bekr

6 Funkní bezpenost: snadná a rozšiitelná Jedinené vlastnosti bezpenostních modul SIRIUS 3SK1 napájení DC 24 V, pro naptí V je k dispozici napájecí zdroj výstupní rozšiovací modul AC-15/DC-13: 10 A vstupní parametrovatelné rozšiovací moduly napájecí patice Modulární ešení funkní bezpenosti Zdenk Bekr

7 Cíle Cíle prodeje SIRIUS 3SK1 pehledné, výkonov odstupované a univerzální portfolio posílení pozice na trhu získáním vtšího podílu na trhu zesílení tlaku na konkurenci postupný pechod stávající ady 3TK28 na 3SK Zdenk Bekr

8 Inovace Pipojení elektronických a mechanických senzor Monitorování 2runího ovládání v modulech Advanced Nastavení parametr pepínai DIP na elním panelu Bezšroubové svorky Push-In Jednotná LED signalizace provozních a poruchových stav Šíka všech modul maximáln 22,5 mm Snížení potu provedení o 80% v porovnání s 3TK28 Splují požadavky SIL 3 / PL e Výstupní rozšiovací moduly Zdenk Bekr

9 Standard vs Advanced SIRIUS 3SK1 Standard SIRIUS 3SK1 Advanced pro základní požadavky 3 provedení základní soubor funkcí 3 F-RO nebo 2 F-DO parametrovatelné napájení: AC/DC V nebo AC/DC 24 V (F-RO) DC 24 V (F-DO) komplexní program bezpenostních modul 5 provedení uvedení do bezpeného stavu se zpoždním provedení široké 17,5 mm napájení pouze DC 24 V napájecí zdroj jako opce: AC/DC V rozšíení napájecími paticemi vstupní a výstupní rozšiovací moduly Zdenk Bekr

10 Pehled produkt Advanced (5 provedení) Základní moduly Standard (3 provedení) reléové tranzistorové mini reléové (24 / 230 V tranzistorové nezpoždné nezpoždné a zpoždné nezpoždné nezpoždné a zpoždné zpoždné nezpoždné nezpoždné napájecími paticemi nebo propojením vodii propojením vodii Vstupní rozšiovací moduly Napájecí zdroj Vstupní rozšíení Spínaný proud do 5 A Výstupní rozšiovací moduly Spínaný proud do 10 A Zdenk Bekr

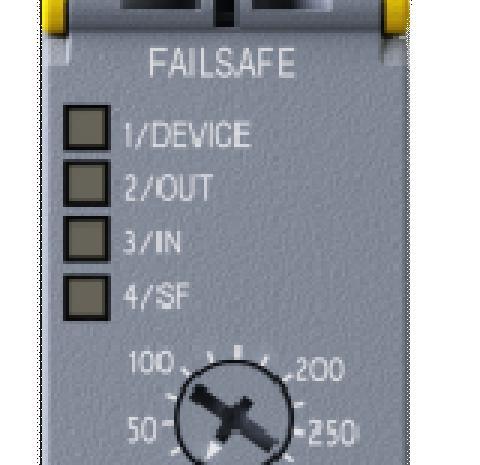

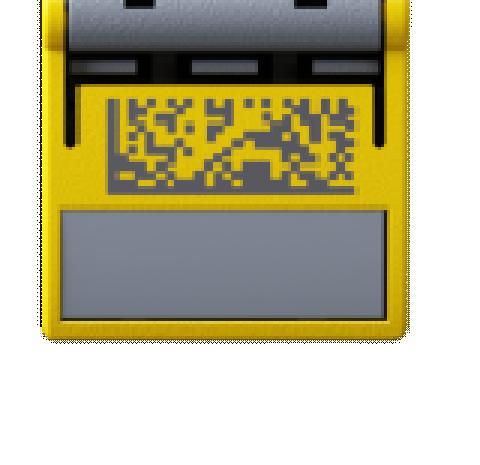

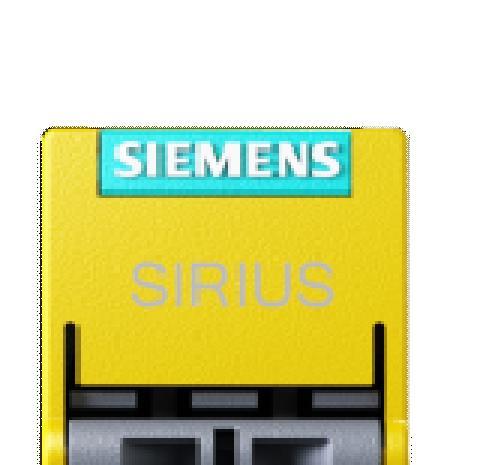

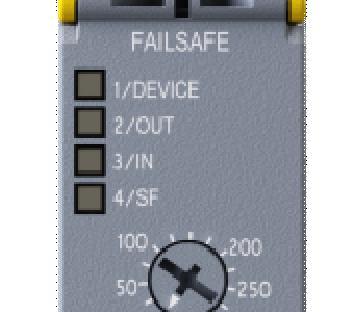

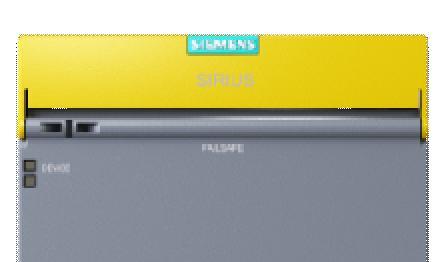

11 Nové zapouzdení Pipojení vstupních obvod (nap.: senzor, tlaítka restart, zptné vazby) Pipojovací svorky: bezšroubové Push-in nebo tradiní šroubové Diagnostické LED Napájecí obvod, bezpenostní výstupy Pepína nastavení asového zpoždní: 0, s 0, s s Nastavení parametr DIP pepínai: 1. Automatický / monitorovaný start 2. Píný zkrat - ON / OFF 3. Dva 1kanálové / jeden 2kanálový senzor 4. Test funkce pi zapnutí - ano / ne SET / RESET Zdenk Bekr

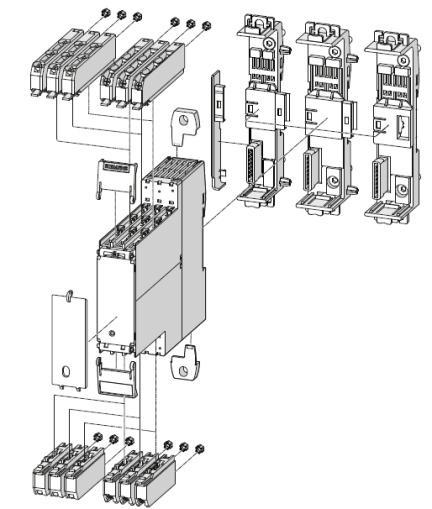

12 Nové zapouzdení Zdenk Bekr

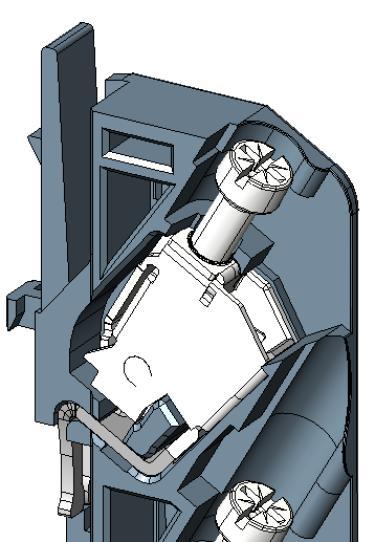

13 Zpsoby pipojení ídicí napájecí obvody Hlavní obvod Šroubové svorky Max. 2,5 mm² Max. 4 mm² Pružinové svorky Push-In Max. 1,5 mm² Max. 4 mm² 1 vodi! 2 vodie v dvojité dutince šroubovák vodi Zdenk Bekr

14 Modulární systém Možnosti rozšíení SIRIUS 3SK1 Advanced Vstupní rozšíení Základní modul Výstupní rozšíení Napájecí patice Vlevo: vstupní rozšiovací moduly a napájecí zdroj Vpravo: výstupní rozšiovací moduly Zdenk Bekr

15 Napájecí patice + Pednosti smykování napájecího naptí pipojení vtšího potu bezpenostních signál (senzor) zvtšení potu bezpenostních výstup monitorování obvodu zptné vazby monitorování montážní polohy Zdenk Bekr

16 Pokyny k montáži: ídicí napájecí naptí DC 24 V Maximální rozšíení na jeden SIRIUS 3SK1 základní modul: 5 vstupních a 5 výstupních rozšiovacích modul L+ L- DC 24V max. 5 max. 5 3SK1 Vstupní rozšíení SIRIUS 3SK1 Výstupní rozšíení SIRIUS 3SK Zdenk Bekr

17 Pokyny k montáži: ídicí napájecí naptí AC V Maximální poet rozšiovacích modul je omezen napájecím zdrojem a stanoví se pomocí tzv. systémových jednotek. L1 N AC V max. 10 systémových jednotek Druh modulu Vstupní rozšíení 3SK1220 Systémová jednotka 1 Napájecí zdroj 3SK SK1 Základní modul 3SK1 Výstupní rozšíení 3SK Výstupní rozšíení 3SK vstupní rozšíení výstupní rozšíení Zdenk Bekr

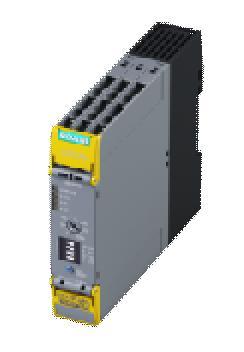

18 Standard SIRIUS 3SK1 Standard, reléové výstupy senzory elektromechanické senzory s vázaným potenciálem parametrování: zpsob restartu zvtšení potu vstup DC 24 V AC/DC V Typické vlastnosti: jednoduchý pístroj se základními funkcemi 2 provedení (24 V / V) Zdenk Bekr

19 Standard SIRIUS 3SK1 Standard, tranzistorové výstupy senzory elektromechanické senzory s vázaným potenciálem parametrování 4 DIP-pepínai zvtšení potu výstup 24 V DC Typické vlastnosti: kompaktní provedení (hloubka 90 mm) stejné funkce jako Advanced parametrovatelnost 1 provedení Zdenk Bekr

20 Advanced SIRIUS 3SK1 Advanced senzory elektromechanické senzory s vázaným potenciálem antivalentní senzory parametrování 4 DIP pepínai monitorování 2runího ovládání zvtšení potu vstup bezpenostní výstupy s ízeným zpoždním zvtšení potu výstup 24 V DC nebo V AC/DC Typivké vlastnosti: 5 provedení ízené zpoždní zvtšení potu výstup i vstup provedení široké 17,5 mm zvtšení potu vstup napájecími paticemi Zdenk Bekr

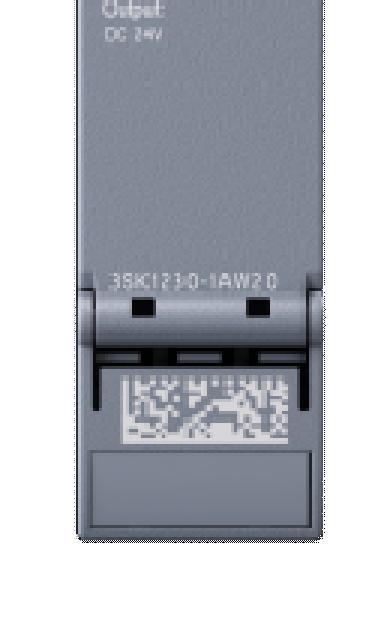

21 Zvtšení potu vstup Napájecí zdroj 3SK1230 pro napájecí naptí V AC/DC pes napájecí patice výstupní proud 0,5 A Vstupní rozšiovací modul 3SK1220 stejné parametrování jako 3SK1 Advanced cenov zajímavé zvtšení potu senzor šíka 17,5 mm pipojení pouze pomocí napájecích patic 3ZY Zdenk Bekr

22 Zvtšení potu výstup Rozšiovací modul 4 RO AC-15/DC-13: 5A Rozšiovací modul 3RO Power AC-15/DC-13: 10A volba zpoždný / nezpoždný pipojení napájecími paticemi Zdenk Bekr

23 Typy napájecích patic Typ 1 Typ 1 Zakonovací Typ 2 Zakonovací Zakonovací 17,5 mm 22,5 mm Typ 1 22,5 mm 22,5 mm Typ 2 22,5 mm Typ 2 sada pro > 45 mm 3ZY1212-1BA00 3ZY1212-2BA00 3ZY1212-2DA00 3ZY1212-2EA00 3ZY1212-2FA00 3ZY1212-0FA01 Bezpenostní moduly 3SK1 Advanced 3SK x x SK x x SK1120 x Výstupní rozšiovací moduly 3SK1 3SK1211 4RO - x x SK1213 3RO (x) x Vstupní rozšiovací moduly 3SK1 3SK1220 x Napájecí zdroj 3SK x Zdenk Bekr

24 Standard a Advanced Porovnání základních modul Druh a poet bezpenostních výstup reléové tranzistorové Advanced nezpoždné zpoždné nezpoždné zpoždné Napájecí patice 3SK1121-xAB x 3SK1121-xCB4x x 3SK1122-xAB x 3SK1122-xCB4x x 3SK1120-xAB x Standard 3SK1111-xAxx SK1112-xBB Výstupní rozšiovací moduly 4 F-RO 3SK x (pro DC 24 V) 3 F-RO 3SK x (pro DC 24 V) Zdenk Bekr

25 Pehled parametr a funkcí Porovnání parametr a funkcí provedení Standard a Advanced Standard Druh výstupního obvodu Advanced reléový tranzistorový reléový tranzistorový Senzory (vstupy) elektromechanické x x x x elektronické (vázaný potenciál) x x x x antivalentní (NO/NC) nelze nelze x x zvtšení potu senzor nelze jen kaskádováním x x Parametry autostart / kontrolovaný start x x x x senzor 2x1kanálový / 1x2kanálový zapojením x x x vyhodnocení píného zkratu OFF / ON zapojením x x x autotest OFF / ON ne x x x 2runí ovládání ne ne x x Bezpenostní výstupy nezpoždné x x x x s ízeným zpoždním - - x x rozšíení reléovými výstupy x x x x napájecí patice - - x x ídicí napájecí naptí 24 V DC x x x x V AC/DC x - x* x* * Pomocí napájecího zdroje a napájecích patic Zdenk Bekr

26 SIRIUS Safety Integrated Podpora pechodu 3TK28 na 3SK1 makra E-plan píruka s aplikaními píklady pevodní tabulka v katalogu IC Conversion Tool (intranet) pechod 3TK28 na 3SK1 s aplikaními píklady pevodní tabulky konkurence na 3SK1 s aplikacemi Zdenk Bekr
