EPSON. Znakové sady. Tiskárny EPSON

Transkript

1 EPSON Znakové sady Øídicí pøíkazy Tiskárny EPSON

2 EPSON a EPSON ESC/P jsou registrované ochranné známky a EPSON ESC/P 2 je obchodní značka společnosti SEIKO EPSON CORPORATION. HP a LaserJet jsou registrované ochranné známky společnosti Hewlett-Packard Company. Všeobecné prohlášení: Ostatní názvy produktů jsou v této příručce použity jen pro jejich identifikaci a mohou být obchodními značkami jejich vlastníků. Společnost EPSON si nečiní nejmenší nároky na žádnou z nich.

3 Obsah Kapitola 1 Znakové sady Úvod Emulační režim LJ Mezinárodní znakové sady Emulační režimy ESC/P 2 a FX Mezinárodní znakové sady Znaky dostupné prostřednictvím příkazu ESC (^ Emulační režim I239X Emulační režim EPSON GL/ Kapitola 2 Přehled řídicích příkazů Úvod Řídicí příkazy v emulačním režimu LaserJet 4 (LJ4) Příkazy jazyka GL/ Řídicí příkazy v emulačním režimu ESC/P Řídicí příkazy v emulačním režimu FX Příkazy řídicího jazyka PJL Řídicí příkazy v emulačním režimu I239X Obsah i

4 Kapitola 1 Znakové sady Úvod Tiskárny EPSON mohou využívat různé znakové sady. Většina znakových sad se zpravidla liší pouze mezinárodními znaky, specifickými pro jednotlivé řeči. Upozornění: Tato kapitola obsahuje úplný přehled znakových sad, podporovaných tiskárnami EPSON v různých emulačních režimech, proto v Uživatelské příručce příslušné tiskárny zkontrolujte, které z uvedených emulačních režimů a znakových sad podporuje. Poznámka: Ve většině případů zajiš uje nastavení písma aplikační program, proto zřejmě nebudete muset upravovat nastavení tiskárny. Informace z následující kapitoly využijete zejména při tvorbě vlastních ovladačů tiskárny, nebo v případech, kdy používáte starší programové vybavení, které není schopno zajistit správu písem. Při rozhodování o tom, jaké písmo použijete, musíte vzít v úvahu i to, s jakou znakovou sadou jej můžete zkombinovat. Dostupnost znakových sad závisí na použitém emulačním režimu a na zvoleném písmu. Znakové sady 1-1

5 Emulační režim LJ4 Následující tabulka obsahuje přehled znakových sad, které jsou dostupné v emulačním režimu LJ4. Tabulky znaků k jednotlivým sadám jsou uvedeny od strany 1-4. Upozornění: Tato část obsahuje úplný přehled znakových sad, podporovaných tiskárnami EPSON v emulačním režimu LJ4, proto v Uživatelské příručce příslušné tiskárny zkontrolujte, které z uvedených znakových sad podporuje. Název znakové sady Roman-8* (včetně dalších 19 sad) Roman Extension ECM94-1 Legal Identifikační číslo pro příkaz ESC ( 8U 0E 0N 1U ISO 2N ISO 9N PsMath 5M ISO 5N WiTurkish MsPublishing VeMath DeskTop Math-8 WiE.Europe PcTk437 PcEur858 Windows PsText IBM-US 5T 6J 6M 7J 8M 9E 9T 13U 9U 10J 10U 1-2 Znakové sady

6 Název znakové sady Identifikační číslo pro příkaz ESC ( IBM-DN 11U McText 12J PcMultilingual 12U VeInternational 13J VeUS 14J PiFont 15U PcE.Europe 17U Symbol 19M WiAnsi 19U Wingdings 579L OCR A 0O OCR B 1O OCR B Extension 3Q Code 3-9 0Y EAN/UPC 8Y Roman 9 4U ISO 6N Pc1004 9J WiBALT 19L PcBlt775 26U * Dalších 19 sad: Norweg1, Italian, Swedish, ANSI ASCII, UK, French, German, Spanish, Norweg2, French2, HP German, JIS ASCII, HP Spanish, Chinese, IRV, Swedish2, Portuguese, IBM Portuguese a IBM Spanish. Jedná se o mezinárodní znakové sady, vycházející ze znakové sady Roman-8 Znakové sady 1-3

7 Roman-8 (8U) Roman Extension (0E) 1-4 Znakové sady

8 ECM94-1 (0N) Legal (1U) Znakové sady 1-5

9 ISO (2N) PsMath (5M) 1-6 Znakové sady

10 ISO (5N) ISO (9N) Znakové sady 1-7

11 WiTurkish (5T) MsPublishing (6J) 1-8 Znakové sady

12 VeMath (6M) DeskTop (7J) Znakové sady 1-9

13 Math-8 (8M) WiE.Europe (9E) 1-10 Znakové sady

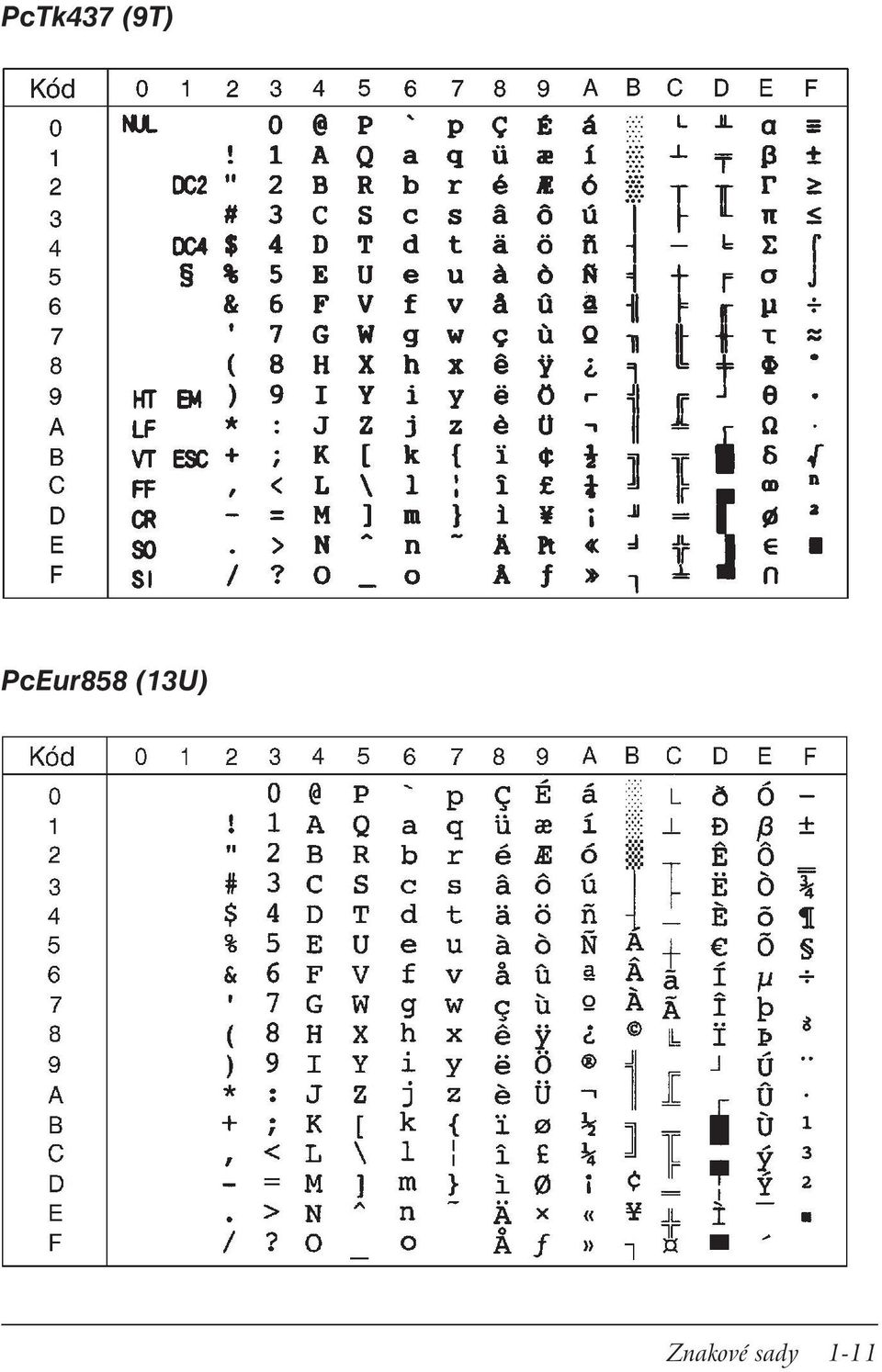

14 PcTk437 (9T) PcEur858 (13U) Znakové sady 1-11

15 Windows (9U) PsText (10J) 1-12 Znakové sady

16 IBM-US (10U) IBM-DN (11U) Znakové sady 1-13

17 McText (12J) PcMultilingual (12U) 1-14 Znakové sady

18 VeInternational (13J) VeUS (14J) Znakové sady 1-15

19 PiFont (15U) PcE.Europe (17U) 1-16 Znakové sady

20 Symbol (19M) WiAnsi (19U) Znakové sady 1-17

21 Wingdings (579L) OCR A (0O) 1-18 Znakové sady

22 OCR B (1O) OCR B Extension (3Q) Znakové sady 1-19

23 Code 3-9 (0Y) EAN/UPC (8Y) 1-20 Znakové sady

24 Roman 9 (4U) ISO (6N) Znakové sady 1-21

25 Pc1004 (9J) WiBALT (19L) 1-22 Znakové sady

26 PcBlt775 (6U) Znakové sady 1-23

27 Mezinárodní znakové sady Pokud chcete použít symboly, uvedené v následující tabulce, musíte znaky v sadě ANSI ASCII nahradit znaky v tabulce Znakové sady

28 Emulační režimy ESC/P 2 a FX Ve většině tabulek jsou kódům 00 až 7F (hexadecimálně) přiřazeny stejné znaky, proto je v úplné podobě uvedena pouze tabulka znaků pro sadu PC 437. V tabulkách pro ostatní znakové sady jsou uvedeny pouze znaky s kódy 80 až FF (hexadecimálně). Upozornění: Tato část obsahuje úplný přehled znakových sad, podporovaných tiskárnami EPSON v emulačních režimech ESC/P 2 a FX, proto v Uživatelské příručce příslušné tiskárny zkontrolujte, které z uvedených znakových sad podporuje. PC 437 (USA, Standard Europe) 1-25

29 PC 850 (Multilingual) PC 860 (Portuguese) PC 863 (Canadian-French) PC 865 (Nordic) 1-26

30 PC 861 (Icelandic) BRASCII Abicomp ISO Latin

31 Roman 8 ISO PC 437 Greek 1-28

32 PC 853 (Turkish) PC 855 (Cyrillic) PC 852 (East Europe) PC 857 (Turkish) 1-29

33 PC 866 (Russian) PC 869 (Greek) MAZOWIA (Poland) Code MJK (CSFR) 1-30

34 ISO ISO Latin1T (Turkish) Bulgaria (Bulgarian) PC774 (LST 1283:1993) 1-31

35 Estonia ISO PC 866 LAT. (Latvian) PC 866 UKR (Ukranian) 1-32

36 PC APTEC (Arabic) PC 708 (Arabic) PC 720 (Arabic) PC AR 864 (Arabic) 1-33

37 PcEur858 Italic (Kurzíva) Kódu 15 (hexadecimálně) není v tabulce znaků kurzívy přiřazen tisknutelný znak. 1-34

38 Mezinárodní znakové sady V následujících tabulkách jsou uvedeny mezinárodní znakové sady, které je možné nastavit v režimu změn základního nastavení (u jehličkových tiskáren), resp. v režimu SelecType (u laserových tiskáren) nebo řídicím příkazem ESC R. Například pokud zvolíte jako základní nastavení Italic-France, budou znaky z řádku France použity pro tabulku znaků kurzívy. Následující mezinárodní znakové sady lze u některých tiskáren zvolit pouze příkazem ESC R. Poznámka: Mezinárodní znakové sady Korea a Legal nejsou v emulačním režimu FX dostupné. 1-35

39 Znaky dostupné prostřednictvím příkazu ESC (^ Pokud chcete vytisknout znaky, uvedené v následující tabulce, musíte použít příkaz ESC (^. Pro arabské znakové sady platí následující tabulka: 1-36

40 Emulační režim I239X V emulačním režimu I239X mohou být dostupné znakové sady PC437, PC850, PC860, PC863 a PC865. Tabulky znaků pro uvedené znakové sady jsou zobrazené v části Emulační režimy ESC/P 2 a FX. 1-37

41 Emulační režim EPSON GL/2 V emulačním režimu EPSON GL/2 mohou být dostupné stejné znakové sady jako v emulačním režimu LJ4. Prostudujte si proto část Emulační režim LJ

42 Kapitola 2 Přehled řídicích příkazů Úvod Tato kapitola obsahuje přehled řídicích příkazů pro různé emulační režimy tiskáren EPSON. Aby bylo možné tiskárnu uvedenými příkazy ovládat, musí být schopna pracovat v příslušném emulačním režimu. Ovšem i v případě, že tiskárna emulační režim používá, nemusí některé příkazy podporovat. Emulační režimy q LJ-4 emuluje se tiskárna Hewlett-Packard LaserJet 4 (PCL5e) q ESC/P 2 emuluje se 24jehličková tiskárna EPSON LQ-2170 q FX emuluje se 9jehličková tiskárna EPSON FX-880 nebo EPSON LX-100 q GL/2 emuluje se zařízení, které používá jazyk pro zpracování grafiky Hewlett-Packard GL/2 Kromě uvedených emulačních režimů mohou některé tiskárny EPSON podporovat i následující řídicí jazyky tiskáren: q PJL Printer Job Language q EJL EPSON Job Control Language V dalším textu jsou uvedeny dostupné příkazy pro uvedené emulační režimy. Většina příkazů zajistí přesnou emulaci originální tiskárny nebo řídicího jazyka, v některých případech však dochází k určitým odlišnostem, způsobeným rozdílnou technologií tisku. Podrobnější informace o používání jednotlivých řídicích příkazů naleznete v příručkách, dodávaných k originálním tiskárnám. Přehled řídicích příkazů 2-1

43 Řídicí příkazy v emulačním režimu LaserJet 4 (LJ4) V následující části jsou uvedeny řídicí příkazy tiskárny, podporované v emulačním režimu LJ4. Podrobnější informace o těchto příkazech naleznete v příručce LaserJet 4 Reference Manual, vydané společností Hewlett-Packard. Ovládání tiskové úlohy Reset tiskárny Počet kopií Konec práce v emulačním režimu Posunutí levého okraje Posunutí pravého okraje Definice délkové jednotky Jednostranný/oboustranný tisk Formát stránky pro oboustranný tisk ESC E ESC &l#x ESC %#X ESC &l#u ESC &l#z ESC &u#d ESC &l#s ESC &a#g Nastavení stránky Zdroj papíru ESC &l#h Formát papíru ESC &l#a Volba formátu papíru ESC &q#g Délka stránky ESC &l#p Výstupní zásobník ESC &l#g Orientace tisku ESC &l#o Směr tisku ESC &a#p Horní okraj ESC &l#e Počet řádků na stránce ESC &l#f Levý okraj ESC &a#l Pravý okraj ESC &a#m Zrušení horizontálních okrajů ESC 9 Překročení perforace ESC &l#l Přírůstek horizontálního posuvu (HMI) ESC &k#h Přírůstek vertikálního posuvu (VMI) ESC &l#c Řádkování ESC &l#d 2-2 Přehled řídicích příkazů

44 Nastavení pozice tiskového mechanizmu Vertikální pozice ESC &a#r ESC *p#y ESC &a#v Horizontální pozice ESC &a#c ESC *p#x ESC &a#h Posuv o polovinu řádku ESC = Zakončení řádku ESC &k#g Poloha Push/Pop ESC &f#s Výběr písma Primární znaková sada Sekundární znaková sada Rozteč primárních znaků Rozteč sekundárních znaků Rozteč primárního písma Rozteč sekundárního písma Volba režimu rozteče Výška primárních znaků Výška sekundárních znaků Styl primárního písma Styl sekundárního písma Tlouš ka primárního písma Tlouš ka sekundárního písma Rodina primárního písma Rodina sekundárního písma Základní nastavené primární písmo Základní nastavené sekundární písmo Podtrhávání povoleno Podtrhávání zrušeno Transparentní tisková data ESC ( identifikační číslo ESC ) identifikační číslo ESC (s#p ESC )s#p ESC (s#h ESC )s#h ESC &k#s ESC (s#v ESC )s#v ESC (s#s ESC )s#s ESC (s#b ESC )s#b ESC (s#t ESC )s#t ESC (3@ ESC )3@ ESC &d#d ESC &d@ ESC &p#x[data] Přehled řídicích příkazů 2-3

45 Správa písem Přiřazení identifikačního čísla písma Ovládání písma a znaků Výběr znakové sady Definice znakové sady Ovládání znakové sady Volba primárního písma s identifikačním číslem # Volba sekundárního písma s identifikačním číslem # Tvorba zavedeného písma Deskriptor (hlavička) písma Znak zavedeného písma Kód znaku Rastrová grafika Rozlišení rastrové grafiky Provedení rastrové grafiky Začátek tisku rastrové grafiky Posuv rastru ve směru osy Y Aktivace režimu komprese rastrové grafiky Přenos dat rastrové grafiky po řádcích Ukončení režimu rastrové grafiky (verze B) Ukončení režimu rastrové grafiky (verze C) Výška rastru Šířka rastru ESC *c#d ESC *c#f ESC *c#r ESC (f#w[data] ESC *c#s ESC (#X ESC )#X ESC )s#w[data] ESC (s#w[data] ESC *c#e ESC *t#r ESC *r#f ESC *r#a ESC *b#y ESC *b#m ESC *b#w[data] ESC *rb ESC *rc ESC *r#t ESC *r#s 2-4 Přehled řídicích příkazů

46 Rozšířené grafické funkce Výběr výplňového vzoru Zdrojový transparentní režim Výplňový transparentní režim Šířka pravoúhelníku (délková míra režimu PCL) Šířka pravoúhelníku (decipointy) Výška pravoúhelníku (délková míra režimu PCL) Výška pravoúhelníku (decipointy) Výplň pravoúhelníku Tvorba a správa uživatelských výplňových vzorů Identifikační číslo výplňového vzoru Definice výplňového vzoru Ovládání uživatelského výplňového vzoru Nastavení vztažného bodu výplňového vzoru Makra Identifikační číslo makra Ovládání makra ESC *v#t ESC *v#n ESC *v#o ESC *c#a ESC *c#h ESC *c#b ESC *c#v ESC *c#p ESC *c#g ESC *c#w[data] ESC *c#q ESC *p#r ESC &f#y ESC &f#x Zpětná stavová kontrola Nastavení typu lokace zpětné stavové kontroly ESC *s#t Nastavení lokační jednotky zpětné stavové kontroly ESC *s#u Dotaz na druh zpětné informace ESC *s#i Uvolnění všech stránek ESC &r#f Uvolnění paměti ESC *s1m Výpis zprávy ESC *s#x Programátorské pomůcky Zarovnání konce řádku Zapnuto zobrazení na displeji Vypnuto zobrazení na displeji ESC &s#c ESC Y ESC Z Přehled řídicích příkazů 2-5

47 Vektorová grafika PCL/Nastavení kreslicí plochy Přechod do emulačního režimu PCL Přechod do emulačního režimu GL/2 Horizontální velikost obrázku v režimu GL/2 Vertikální velikost obrázku v režimu GL/2 Nastavení výchozího bodu kreslicí plochy Horizontální velikost kreslicí plochy Vertikální velikost kreslicí plochy ESC %#A ESC %#B ESC *c#k ESC *c#l ESC *c0t ESC *c#x ESC *c#y 2-6 Přehled řídicích příkazů

48 Příkazy jazyka GL/2 Duální kontextová rozšíření Přechod do režimu PCL Reset tiskárny Primární písmo Sekundární písmo Bitmapová písma nebo písma s měnitelnou velikostí Rozšíření palety Transparentní režim Zobrazené vektory Počet kreslicích per Vektory Oblouk v absolutních souřadnicích Oblouk v relativních souřadnicích Oblouk v absolutních souřadnicích zadaný třemi body Oblouk v relativních souřadnicích zadaný třemi body Beziérovy křivky v absolutních souřadnicích Beziérovy křivky v relativních souřadnicích Kreslení v absolutních souřadnicích Kreslení v relativních souřadnicích Spustit pero Zvednout pero Čára zadaná souřadnicemi bodů ESC %#A ESC E FI FN SB TR SV NP AA AR AT RT BZ BR PA PR PD PU PE Přehled řídicích příkazů 2-7

49 Mnohoúhelníky Kružnice Vyplněný pravoúhelník v absolutních souřadnicích Vyplněný pravoúhelník v relativních souřadnicích Obrys pravoúhelníku v absolutních souřadnicích Obrys pravoúhelníku v relativních souřadnicích Vyplněný klín Obrys klínu Režim kreslení mnohoúhelníků Vyplněný mnohoúhelník Obrys mnohoúhelníku Znaky Volba standardního písma Volba doplňkového písma Absolutní směr Relativní směr Velikost znaku absolutně Velikost znaku relativně Sklon znaku Přídavná mezera Definice standardního písma Definice doplňkového písma Režim vyplňování znaků Počátek řetězce Řetězec Definice zakončení řetězce Vykreslení znaku Transparentní data Definice proměnného umístění textu CI RA RR EA ER WG EW PM FP EP SS SA DI DR SI SR SL ES SD AD CF LO LB DT CP TD DV 2-8 Přehled řídicích příkazů

50 Atributy čar a výplňových vzorů Druh čáry Atributy čáry Tlouš ka čáry Volba jednotky tlouš ky čáry Volba pera Znakový režim Druh výplňového vzoru Vztažný roh Definice výplňového vzoru Uživatelský druh čáry Konfigurace a stav Měřítko Vstupní okno Vstup P1 a P2 Vstup P1 a P2 relativně Nastavení výchozích hodnot Inicializace Pootočení souřadnicového systému Poznámka LT LA PW WU SP SM FT AC RF UL SC IW IP IR DF IN RO CO Přehled řídicích příkazů 2-9

51 Řídicí příkazy v emulačním režimu ESC/P 2 V následující části je uveden přehled řídicích příkazů pro emulační režim ESC/P 2. Všeobecné funkce Inicializace tiskárny Podání/vysunutí papíru Smazání posledního znaku Zrušení ESC EM n DEL CAN Podávání papíru Návrat na začátek řádku CR Přechod na novou stránku FF Přechod na nový řádek LF Nastavení řádkování 1/8 " ESC 0 Nastavení řádkování 1/6 " ESC 2 Nastavení řádkování n/180 " ESC 3 n Nastavení řádkování n/360 " ESC + n Nastavení řádkování n/60 " ESC A n Posuv o tiskovou pozici zpět BS Formát stránky Nastavení formátu stránky Nastavení délky stránky v definovaných jednotkách Nastavení délky stránky v řádcích Nastavení délky stránky v palcích Nastavení dolního okraje pro skládaný papír Zrušení horního/dolního okraje pro skládaný papír Nastavení levého okraje Nastavení pravého okraje ESC ( c nn ESC ( C nn ESC C n ESC C NUL n ESC N n ESC O ESC l n ESC Q n 2-10 Přehled řídicích příkazů

52 Nastavení pozice papíru Nastavení horizontální tiskové pozice absolutně Nastavení horizontální tiskové pozice relativně Nastavení vertikální tiskové pozice absolutně Nastavení vertikální tiskové pozice relativně Nastavení horizontální tabelační značky Přechod na další horizontální tabelační značku Nastavení vertikální tabelační značky Přechod na další vertikální tabelační značku Posuv papíru dopředu o n/180 " Posuv papíru zpět o n/180 " ESC $ n1 n2 ESC \ n1 n2 ESC ( V nn ESC ( v nn ESC D nn HT ESC B nn VT ESC J n ESC j n Volba písma Nastavení písma ESC k n Nastavení výšky a rozteče znaků ESC X m nn Nastavení výšky písma 10,5 bodu a rozteče znaků 10 cpi ESC P Nastavení výšky písma 10,5 bodu a rozteče znaků 12 cpi ESC M Nastavení výšky písma 10,5 bodu a rozteče znaků 15 cpi ESC g Zapnutí/vypnutí proporcionálního tisku ESC p 1/0 Nastavení kvality tisku LQ nebo Draft ESC x n Nastavení tisku kurzívou ESC 4 Zrušení tisku kurzívou ESC 5 Nastavení tučného tisku ESC E Zrušení tučného tisku ESC F Základní nastavení ESC! n Volba rozteče tisku ESC c nn Přehled řídicích příkazů 2-11

53 Zvýraznění písma Nastavení zhuštěného tisku SI Zrušení zhuštěného tisku DC2 Nastavení tisku s dvojnásobnou šířkou znaků (pro jeden řádek) SO Zapnutí tisku s dvojnásobnou šířkou znaků ESC W 1 Vypnutí tisku s dvojnásobnou šířkou znaků ESC W 0 Zrušení tisku s dvojnásobnou šířkou znaků (pro jeden řádek) DC4 Zapnutí tisku s dvojnásobnou výškou znaků ESC w 1 Vypnutí tisku s dvojnásobnou výškou znaků ESC w 0 Nastavení tučného tisku s posunutím znaku ESC G Zrušení tučného tisku s posunutím znaku ESC H Nastavení tisku horních indexů ESC S 0 Nastavení tisku dolních indexů ESC S 1 Nastavení tisku s dvojnásobnou šířkou znaků (pro jeden řádek) ESC S0 Zrušení tisku horních/dolních indexů ESC T Nastavení druhu a typu protržení ESC (- nn Nastavení/zrušení podtrhávání znaků ESC 1/0 Volba provedení písma ESC q n Tabulky znaků Přiřazení tabulky znaků ESC ( t nn dd Volba tabulky znaků ESC t n Volba mezinárodní znakové sady ESC R n Definice zaváděných znaků ESC & nn Kopírování ROM do RAM ESC : NUL n s Volba sady uživatelských znaků ESC % n Povolení tisku řídicích kódů ESC 6 Povolení použití řídicích kódů ESC 7 Tisk dat jako znaků ESC ( ^nn 2-12 Přehled řídicích příkazů

54 Mezery mezi znaky Nastavení mezery mezi znaky Definice jednotky Bitmapová grafika Nastavení režimu tisku bitmapové grafiky Volba grafického režimu Tisk rastrové grafiky Tisk 8bitové bitmapové grafiky s jednoduchou hustotou Tisk 8bitové bitmapové grafiky s dvojnásobnou hustotou Tisk 8bitové bitmapové grafiky s dvojnásobnou hustotou dvojnásobnou rychlostí Tisk 8bitové bitmapové grafiky s čtyřnásobnou hustotou dvojnásobnou rychlostí Přiřazení režimu bitmapové grafiky Čárové kódy Tisk čárových kódů ESC SP n ESC ( U nn ESC * nn ESC ( G nn ESC. c v hm ESC K nn ESC L nn ESC Y nn ESC Z nn ESC? nm ESC ( B nn Přehled řídicích příkazů 2-13

55 Řídicí příkazy v emulačním režimu FX V následující části je uveden přehled řídicích příkazů, seřazených podle určení, pro emulaci tiskáren řady FX a LQ. Všeobecné funkce Inicializace tiskárny Podání/vysunutí papíru Smazání posledního znaku Zrušení ESC EM n DEL CAN Formát stránky Nastavení jednotek ESC ( U Nastavení délky stránky v řádcích ESC C n Nastavení délky stránky v palcích ESC C NUL n Nastavení délky stránky v definovaných jednotkách ESC ( C n Nastavení formátu stránky ESC ( c n Posuv papíru ve vertikálním směru Přechod na novou stránku FF Nastavení překročení perforace ESC N n Zrušení překročení perforace ESC O Přechod na nový řádek LF Nastavení řádkování 1/8 " ESC 0 Nastavení řádkování 7/72 " ESC 1 Nastavení řádkování 1/6 " ESC 2 Zpětný posuv papíru n/216 " ESC j Nastavení řádkování n/216 " ESC 3 n Provedení řádkování n/216 " ESC J Přechod na další vertikální tabelační značku VT Nastavení vertikální tabelační značky ESC B nn Nastavení řádkování n/72 " ESC A Poznámka: Na rozdíl od tiskáren řady FX nemohou laserové tiskárny EPSON zpravidla tisknout za okraj stránky, stanovený příkazem ESC C nebo ESC C Přehled řídicích příkazů

56 Řízení tisku Návrat na začátek řádku Posuv o tiskovou pozici zpět Posuv papíru v horizontálním směru Nastavení horizontální tiskové pozice absolutně Nastavení horizontální tiskové pozice relativně Nastavení levého okraje Nastavení pravého okraje Přechod na další horizontální tabelační značku Nastavení horizontální tabelační značky Styl tisku Nastavení kvality tisku Letter Quality nebo Draft CR BS ESC $ n1 n2 ESC \ n1 n2 ESC l n ESC Q n HT ESC D nn ESC x n Poznámka: Kvalita a rychlost tisku se nezmění, ani když použijete příkaz ESC x. Nastavení písma Základní nastavení ESC k n ESC! n Nastavení výšky písma a rozteče znaků Nastavení rozteče znaků 10 cpi ESC P Nastavení rozteče znaků 12 cpi ESC M Zapnutí/vypnutí proporcionálního tisku ESC p 1/0 Nastavení zhuštěného tisku SI Zrušení zhuštěného tisku DC2 Nastavení tisku s dvojnásobnou šířkou znaků (pro jeden řádek) SO Zrušení tisku s dvojnásobnou šířkou znaků (pro jeden řádek) DC4 Zapnutí/vypnutí tisku s dvojnásobnou šířkou znaků ESC W 1/0 Zapnutí/vypnutí tisku s dvojnásobnou výškou znaků ESC w 1/0 Nastavení zhuštěného tisku ESC SI Nastavení tisku s dvojnásobnou šířkou znaků (pro jeden řádek) ESC SO Přehled řídicích příkazů 2-15

57 Zvýraznění písma Nastavení tučného tisku Zrušení tučného tisku Nastavení tučného tisku s posunutím znaku Zrušení tučného tisku s posunutím znaku ESC E ESC F ESC G ESC H Poznámka: Příkazy ESC G a ESC E zajiš ují stejnou funkci, takže kombinací těchto příkazů tmavší tisk nedosáhnete. Nastavení tisku horních indexů ESC S 0 Nastavení tisku dolních indexů ESC S 1 Zrušení tisku horních/dolních indexů ESC T Nastavení tisku kurzívou ESC 4 Zrušení tisku kurzívou ESC 5 Nastavení/zrušení podtrhávání znaků ESC 1/0 Zpracováni textu Nastavení mezery mezi znaky ESC SP n Volba tabulky znaků ESC t n Přiřazení tabulky znaků ESC ( t nn dd Volba mezinárodní znakové sady ESC R n Rozšíření tabulky znaků ESC 6 Povolení použití řídicích kódů z rozšířené tabulky ESC 7 Definice jednotek ESC ( U 10 n Uživatelské znaky Definice uživatelských znaků ESC & nn Poznámka: Vzhled znaků definovaných pomocí příkazu ESC & se může mírně lišit od znaků produkovaných tiskárnou řady FX. Kopírování ROM do RAM Volba sady uživatelských znaků Rozšíření tabulky znaků ESC : NUL n s ESC % n ESC I n 2-16 Přehled řídicích příkazů

58 Bitmapová grafika Volba grafického režimu Nastavení režimu tisku bitmapové grafiky Tisk 8bitové bitmapové grafiky s jednoduchou hustotou Tisk 8bitové bitmapové grafiky s dvojnásobnou hustotou Tisk 8bitové bitmapové grafiky s dvojnásobnou hustotou dvojnásobnou rychlostí Tisk 8bitové bitmapové grafiky s čtyřnásobnou hustotou dvojnásobnou rychlostí Přiřazení režimu bitmapové grafiky Čárové kódy Tisk čárových kódů ESC * m n ESC ^ m n ESC K nn ESC L nn ESC Y nn ESC Z nn ESC? nnm ESC ( B nn Přehled řídicích příkazů 2-17

59 Příkazy řídicího jazyka PJL V následující části jsou uvedeny příkazy řídicího jazyka PJL (Printer Job Language), které lze použít pro řízení tiskáren EPSON. Podrobnější informace o jazyce PJL naleznete v příručce Printer Job Language Technical Reference Manual, kterou vydala společnost Hewlett-Packard. COMMENT [text] [<CR>] <LF> DEFAULT [LPARM: ****] proměnná=hodnota [<CR>] <LF> DINQUIRE [LPARM: ****] proměnná[<cr>]<lf> ECHO [text] [<CR>] <LF> ENTER LANGUAGE=**** [<CR>] <LF> EOJ [NAME=****] [<CR>] <LF> INFO proměnná pouze pro čtení [<CR>] <LF> INITIALIZE [<CR>] <LF> INQUIRE [LPARM: ****] proměnná [<CR>]<LF> JOB [NAME=****] [START=****] [END=****] [<CR>] <LF> OPMSG DISPLAY=**** [<CR>] <LF> RDYMSG DISPLAY=**** [<CR>] <LF> RESET [<CR>] <LF> SET [LPARM: ****] proměnná=hodnota [<CR>] <LF> STMSG DISPLAY=**** [<CR>] <LF> UEL <ESC>%-12345X USTATUS proměnná=hodnota [<CR>] <LF> USTATUSOFF [<CR>] <LF> [<CR>] <LF> 2-18 Přehled řídicích příkazů

60 Řídicí příkazy v emulačním režimu I239X V následující části je uveden přehled příkazů pro emulační režim I239X. Podrobnější informace naleznete v referenční příručce k tiskárnám IBM 2390/2391. Formát stránky Tisková oblast Délka stránky v řádcích Délka stránky v palcích Povolení překročení perforace Zrušení překročení perforace Nastavení horizontálních okrajů ESC C n ESC C NUL n ESC N n ESC O ESC X Řádkování Nastavení řádkování 1/8 " ESC 0 Nastavení řádkování 7/72 " ESC 1 Nastavení řádkování pro text ESC 2 Nastavení řádkování pro grafiku (n/180 ", n/216 ", n/360 ") ESC 3 n Nastavení řádkování pro text (n/72 ") ESC A n Nastavení jednotek Nastavení jednotek ve vertikálním směru (1/180 ", 1/216 ", 1/360 ") ESC [ \ Tabelátory Nastavení vzdálenosti vertikálních tabelátorů Nastavení základní vzdálenosti tabelátorů Nastavení vzdálenosti horizontálních tabelátorů ESC B ESC R ESC D Přehled řídicích příkazů 2-19

61 Podávání papíru/nastavení pozice papíru Návrat na začátek řádku CR Přechod na nový řádek LF Přechod na novou stránku FF Vertikální posuv papíru (n/180 ", n/216 ", n/360 ") ESC J Automatický přechod na nový řádek ESC 5 Návrat na předcházející řádek ESC ] Posuv o tiskovou pozici zpět BS Mezera SP Horizontální tabelátor HT Vertikální tabelátor VT Posuv aktuální tiskové pozice (1/120 ") ESC d Nastavení výchozí pozice ESC 4 Text Písma Nastavení rozteče 10 pitch DC2 Nastavení rozteče 12 pitch ESC: Spuštění tisku s roztečí 17 cpi SI Spuštění tisku s roztečí 17 cpi ESC SI Proporcionální mezery ESC P Nastavení horního/dolního indexu ESC S Zrušení horního/dolního indexu ESC T Nastavení písma a rozteče ESC [I Nastavení písma nebo kvality tisku ESC I Nastavení znakové sady 2 ESC 6 Nastavení znakové sady 1 ESC 7 Volba kódové stránky ESC [T Tisk jednoho znaku ESC ^ Tisk znaku z kódové stránky A ESC \ Volba kvality znaku ESC (d 2-20 Přehled řídicích příkazů

62 Zvýraznění písma Souvislé nadtržení ESC _ Souvislé podtržení ESC - Volba přeškrtnutí ESC [- Nastavení šířky a výšky písma ESC [@ Nastavení tisku s dvojnásobnou šířkou SO Nastavení tisku s dvojnásobnou šířkou ESC SO Zrušení tisku s dvojnásobnou šířkou DC4 Tisk s dvojnásobnou šířkou ESC W Nastavení tučného tisku ESC E Zrušení tučného tisku ESC F Nastavení dvojitého tisku s posunutím ESC G Zrušení dvojitého tisku s posunutím ESC H Bitmapová grafika Nastavení normální hustoty tisku grafiky ESC K Nastavení dvojnásobné hustoty tisku grafiky při vysoké rychlosti tisku ESC L Nastavení dvojnásobné hustoty tisku grafiky při normální rychlosti tisku ESC Y Nastavení vysoké hustoty tisku grafiky ESC Z Nastavení grafického režimu tisku ESC [g Volba grafického režimu ESC * Čárové kódy Nastavení čárového kódu ESC [f Přenos čárového kódu ESC [P Přehled řídicích příkazů 2-21

63 Pomocné funkce Inicializace Nastavení počátečních podmínek ESC [K Řízení vstupu dat Zrušení jednoho řádku CAN Ostatní pomocné funkce Volba zdroje papíru ESC [F Alternativní grafický režim (AGM) Řádkování Řádkování pro grafiku (n/180 ", n/216 ", n/360 ") ESC 3 Řádkování pro text (n/60 ") ESC A Podávání papíru/nastavení pozice papíru Vertikální posuv papíru (n/180 ", n/216 ", n/360 ") Přechod na nový řádek ESC J LF Bitmapová grafika Nastavení normální hustoty tisku grafiky ESC K Nastavení dvojnásobné hustoty tisku grafiky při vysoké rychlosti tisku ESC L Nastavení dvojnásobné hustoty tisku grafiky při normální rychlosti tisku ESC Y Nastavení vysoké hustoty tisku grafiky ESC Z Nastavení grafického režimu tisku ESC [g Volba grafického režimu ESC * 2-22 Přehled řídicích příkazů

64 Tabulky znaků ařídicí příkazy pro tiskárny EPSON Vydal: ELSYST Engineering Na Hraničkách Vyškov V roce 2000 Počet stran: 62 Výhradní zastoupení společnosti EPSON: EPRINT, spol. s r. o. Střešovická Praha 6 Tel.: 02/ Fax: 02/ eprint@mbox.vol.cz
