1 MIDLAND G7 XT dvojbarevná a dvojpásmová PMR/LPD radiostanice 1. Úvod Midland G7 XT kombinuje nejnovější radiokomunikační technologie s pevnou mechanickou konstrukcí. Poskytuje tak ideální a efektivní řešení nejen pro všechny profesionály, kteří chtějí být neustále ve styku se svými kolegy (staveniště, budovy, hotely, veletrhy, show), ale i pro uživatele, kteří se chtějí ve svém volném čase pobavit s přáteli a rodinou. Pevná konstrukce, snadné použití a jednoduchý design ideální pro použití při jakékoliv činnosti. Midland G7 XT je neobyčejně praktický, pracuje totiž na dvou pásmech PMR446 a LPD (viz. tabulka omezení použití). Midland G7 TX vlastní všechny funkce těch nejmodernějších a nejpokrokovějších 2-cestných radiostanic, je zárukou spolehlivosti a maximálního výkonu. Další klíčové funkce LCD displej s podsvícením, vibrační upozornění na příchozí hovor v hlučném prostředí či automatický spořič energie snižují spotřebu baterie až o 50%. Všechny funkce tohoto výjimečného rádia jsou navíc díky centrálně umístěným tlačítkům snadno přístupné. Pokrytí / dosah Maximální dosah se liší v závislosti na terénních podmínkách a jeho zisku během použití ve volném prostranství. Jediným limitem možného maxima jsou okolní faktory, např. blokace způsobená stromy, budovami a dalšími překážkami. V autech nebo kovových konstrukcích může dojít k zeslabení dosahu. Normální pokrytí ve městech (budovy a další překážky) se pohybuje v rozsahu 1-2 km. V otevřeném prostranství, s překážkami jako jsou stromy, listy nebo domy, je maximální možný dosah 4-6 km. V otevřeném prostranství bez překážek a na dohled, např. na horách, může pokrytí přesáhnout 12 km. Hlavní funkce dvojpásmová (dual band) PMR/LPD radiostanice vibrační volání LCD displej s podsvícením indikátor slabé baterie automatický spořič energie: automatický úsporný obvod 38 CTCSS tónů (TX a RX) tlačítko volání s 5 volitelnými melodiemi automatická regulace ladění tlačítka pro výběr kanálu snímací (SCAN) funkce uzamčení kláves vysoká / nízká spotřeba (pásmo PMR) Roger beep: ukončení přenosového tónu zapnutí/vypnutí VOX pro komunikaci hands-free Zdířka pro externí mikrofon / externí reproduktor / dobíjení baterie - 2 pinová Poznámka: Výrobce snažící se neustále zdokonalovat kvalitu produktu - si vyhrazuje právo změnit parametry a vlastnosti bez předchozího upozornění. 2. Bezpečnost nade vše! 2.1 Používané symboly Tento manuál využívá symbolů pro vyznačení naléhavých situací, praktických rad a všeobecných informací. Vykřičník značí velmi důležitý popis, který se vztahuje na technické opravy, nebezpečí, bezpečnostní upozornění, rady a další důležité informace. Ignorováním těchto symbolů může dojít k závažným problémům (poškození přístroje, zranění). 1

2 Poznámka uvádí praktické rady, na jejichž základě by jste měli s vybavením dosáhnout optimálního výkonu. 2.2 Upozornění! Baterie striktně dbejte na všechna upozornění uvedená v části 4.1 dobíjení baterií.! V žádném případě rádio neotvírat. Jemná mechanika a elektronika vyžaduje znalosti a speciální vybavení. Ze stejných okolností by jste vše neuspořádali tak, jak bylo. Předchozí kalibrace by pak nedosáhla maximálního výkonu. Na neoprávněné otevření radiostanice se již nebude vztahovat záruka.! K čištění vybavení nepoužívat saponáty, alkohol, rozpouštědla nebo abrazivní/hrubý materiál. Používejte pouze jemnou a čistou látku. Pokud je rádio hodně špinavé, použijte mírně zvlhčenou látku (mix voda + neutrální mýdlo). 3. Popis jednotlivých částí 3.1 Displej 1. VOX aktivní funkce VOX 2. TX během přenosu (stiskem PTT) 3. zámek tento symbol se objeví v případě, že je aktivní uzamknutí klávesnice 4. kanál tyto dvě velké číslice označují vybraný kanál (P1 P8 PMR, 1 69 LPD) 5. baterie indikace stavu baterie 6. telefon v závorce aktivní funkce vibračního volání 7. H (vysoký) / L (nízký) volba vysokého či nízkého výkonu (PMR band) 8. RX (obsazený kanál) se objeví na displeji tehdy, když radiostanice přijímá signál 9. CTCSS tóny tyto dvě malé číslice označují vybraný CTCS tón (1-38) 3.2 Rádio 10. otočný knoflík slouží k zapnutí/vypnutí zařízení a regulaci hlasitosti 11. PTT stiskem tlačítka zahájíte přenos 12. tlačítko Hovor / zámek odeslání Hovoru na vybraný kanál / stiskem po dobu 5 sekund se aktivuje uzamčení kláves 13. zabudovaný mikrofon místo, odkud se zvuk bere v mikrofonu 14. zabudovaný reproduktor - místo zabudovaného reproduktoru 15. anténa přijímá a přenáší rádio signály 16. SPK/MIC zdířka (pod ochranným krytem) k propojení s externími audio zařízeními (sluchátka, mikrofony, atp.) a nabíječkou. 17. tlačítko Menu stiskem toho tlačítka se dostanete do menu rádia 18. tlačítka monitorování / snímání jedním stiskem se aktivuje SCAN (snímání kanálů), stiskem po dobu cca 2 sekund se aktivuje MON (monitorovací) funkce. 19. tlačítka změna nastavení v Menu 4. Příprava radiostanice Před použitím radiostanice zkontrolujte, zda Vaše balení obsahuje následující položky: 1 radiostanici, 1 nabíječku, 4x AA dobíjecí baterie 1800m A/h, sponu na opasek, návod Pokud Vám nějaká z výše zmíněných částí chybí nebo je-li poškozena, kontaktujte svého dodavatele. 4.1 Dobíjení baterií 1. Spojte síťový adaptér s hlavním zdrojem. Konektor síťového adaptéru vložte do rádiové zdířky. 2. Po nabití vyjměte nabíječku ze hlavního zdroje. 2

3 ! Nepřebíjet baterie! Pokud jsou baterie plně nabité, proces se automaticky nezastaví. Proto nezapomeňte vyjmout radiostanici z nabíječky jakmile jsou baterie dobité. V opačném případě může dojít k poškození nejen baterií, ale i rádia.! Nedobíjejte alkalické či nedobíjecí baterie. Před dobíjením rádia se ujistěte, že je v přihrádce pouze dobíjecí baterie NiMH nebo originální dodávaná baterie. Alkalické baterie se nedobíjí! Nevhodné baterie mohou vytéct, vybuchnout nebo dokonce vzplanout a způsobit škodu!! Použití jiné nabíječky, která je specifikována, můžete své zařízení poškodit (může dokonce vybuchnout) nebo si přivodit zranění.! Nevhazujte baterie do ohně ani je nevystavujte vysokým teplotám. Může dojít k výbuchu a zranění. Baterie by neměly být likvidovány s domovním odpadem, ale dle ekologických norem.! Nemíchejte staré a nové nebo různé druhy baterií dohromady. 4.2 Paměťový efekt dobíjecích baterií Dobíjecí baterie NiMH jsou ovlivněny paměťovým efektem. Tento jev souvisí s drastickou redukcí samotné baterie a spustí se, jakmile se baterie pravidelně dobíjejí ještě před jejich úplným vybitím nebo naopak pokud nejsou baterie plně dobité. Obrana proti paměťovému efektu: Pokud je to možné, dobíjejte baterie pouze jsou-li zcela vybité (dokud se zařízení během použití samo nevypne). Neodpojujte nabíječku před dokončením dobíjení dodržujte předepsaný čas. Alespoň 2x měsíčně baterie kompletně vybijte a dobijte. Pro předejití paměťovému afektuje je rozhodně pořídit si 2 sady baterií jednu používat a druhou mít jako náhradní. Tomuto efektu můžete zabránit tak, že kompletně, a to minimálně 3x 4x, vybijete/nabijete baterie. Poznámka: Nepleťte si paměťový efekt s s normální životností baterie, což je v průměru dobíjecích/vybíjecích cyklů. Je zcela běžné, že se provozní výkon baterií sníží, pokud dosáhnou konce své životnosti. V tomto případě je budete muset nahradit jinými. 4.3 Instalace a vyjmutí spony na opasek Pomocí spony si můžete radiostanici snadno připevnit na opasek. Při vkládání či výměně baterií ji ale musíte odstranit viz obrázek. 4.4 Instalace / vyjmutí baterií a) Vyjmutí 1) Vyjměte sponu dle odstavce ) Otevřete přihrádku na baterie viz obrázek. 3) Vyjměte baterie. 4) Zasuňte krytku a připevněte sponu. b) Instalace 1) Vyjměte sponu dle odstavce ) Do přihrádky vložte baterie. 3) Zasuňte krytku a připevněte sponu. 5. Základní operace 5.1 Zapnutí / Vypnutí Zapnutí radiostanice otočte otočným knoflíkem (10) po směru hodinových ručiček uslyšíte kliknutí. LCD displej se rozsvítí a provede audio test. Následně uslyšíte 3 pípnutí v různých tónech. 3

4 Vypnutí radiostanice - otočte otočným knoflíkem proti směru hodinových ručiček uslyšíte kliknutí. LCD displej se vypne. Následně uslyšíte 3 pípnutí v různých tónech. 5.2 Ovládání hlasitosti Otočný knoflík (10) nastavte do jeho poloviny. Jakmile obdržíte signál, nastavte si vhodný stupeň hlasitosti. Pokud signál neobdržíte, můžete použít tlačítko MON/SCAN (18) (monitorování/snímání) popsané v odstavci Přenos a příjem Tlačítko PTT (11) je umístěno nahoře na levé m boku. Pro přenos: 1) Ujistěte se, že na Vámi vybraném kanále nikdo nehovoří. 2) Pevně stiskněte tlačítko PTT (11): na displeji se objeví TX(2). 3) Na zlomek vteřiny posečkejte, a poté normálně mluvte směrem k mikrofonu. Zařízení držte ve vzdálenosti cca 5 cm. 4) Po ukončení uvolněte tlačítko PTT (11): z displeje zmizí TX (2) 5) Pokud je rádio v přijímacím módu (tlačítko PTT uvolněno), automaticky obdržíte jakoukoliv komunikaci (na displeji se objeví RX (8)). Poznámka: Pokuste se během přenosu i příjmu dle možností udržet anténu ve vertikální poloze. Vyhnete se tak překážkám vůči další straně. 5.4 Monitorování (MON) Toto tlačítko slouží kromě (otevření) ladění k tomu, aby jste slyšeli i příliš slabé signály. Pro aktivaci této funkce stiskněte na 2 sekundy tlačítko MON/SCAN (18). Pro deaktivaci použijte stejný postup jako při aktivaci. 5.5 Snímání všech kanálů (SCAN) Midland G7 TX může automaticky vyhledávat signály skrze rádiová pásma snímáním kanálů v rychlých sekvencích. Po nalezení signálu zůstane snímání na daném kanálu a Vy můžete stiskem tlačítka PTT (11) zahájit přenos. Pokud stisknete tlačítko PTT v průběhu snímání, můžete zahájit přenos z kanálu, na kterém snímání začalo. Pomocí tlačítek (19) změníte směr snímání (od nižšího k vyššímu nebo naopak) a přeskočit tak nezajímavou komunikaci. Pro zahájení snímání krátce stiskněte tlačítko MON/SCAN (18). Pokud jej chcete zastavit, stiskněte toto tlačítko ještě jednou. Radiostanice se vrátí zpět na původní kanál, ze kterého začala snímat. 5.6 Podsvícení displeje Pokud nemáte dostatečné světlo k přečtení údajů na displeji, stiskněte tlačítko MENU (17). Displej se rozsvítí na cca 5 sekund. Poznámka: Dodatečné rozsvěcování displeje taktéž ubírá baterii. Snažte se tedy tuto funkci používat co nejméně. 5.7 Uzamčení kláves Stiskněte a držte tlačítko Hovor / zámek (12) po dobu 5 sekund. Jako potvrzení se objeví ikonka zámku (3). Pouze PTT (11) a Hovor/zámek (12) zůstanou aktivní. Pro blokaci funkce stiskněte znovu na 5 sekund tlačítko Hovor / zámek (12). 5.8 Úspora energie Úspora energie baterie umožňuje snížit spotřebu až o 50%. Pokud radiostanice neobdrží po dobu více než 7 sekund žádný signál, tato funkce se automaticky aktivuje. Pokud je baterie již téměř vybitá, na displeji se objeví její ikonka, tzn. buď baterii vyměňte nebo ji dobijte. 4

5 6. MENU 6.1 Volba kanálu Stiskněte tlačítko Menu (17). Číslo kanálu (4) na displeji začne blikat. Stiskem tlačítek (19) vyberte požadovaný kanál (PMR nebo LPD). Stiskem tlačítka PTT (11) nebo vyčkáním 5 sekund volbu potvrdíte. Poznámka: viz frekvenční tabulka kapitola Nastavení CTCSS tónů Midland G7 XT je může přijímat ve 2 módech: a) otevřená komunikace v tomto případě uslyšíte na vybraném kanále jakoukoli přenášenou komunikaci b) skupinový mód CTCSS CTCSS tóny jsou přístupové klíče. Umožňují Vám obdržet pouze zprávy, přicházející od těch, kteří používají stejný kanál a kód. Reproduktor zůstane ztlumený do té doby, než obdrží správný CTCSS tón. Aktivace 1 z 38 různých CTCSS tónů v RX a TX 1. Zapněte rádio. 2. Vyberte kanál. 3. Dvakrát stiskněte tlačítko Menu (17). Napravo na displeji se objeví kanál s blikajícím CTCSS tónem ( of = standardní podmínky). 4. Pomocí tlačítek / (19) vyberte požadovaný CTCSS tón. 5. Pro potvrzení nastavení stiskněte tlačítko PTT (11) nebo počkejte 5 sekund. Deaktivace CTCSS tónů Pokud chcete pracovat bez CTCSS kódu: 1. Dvakrát stiskněte tlačítko Menu (17). Napravo na displeji se objeví požadovaný kanál a blikající CTCSS (9) tón. 2. Pomocí tlačítek / (19) vyberte of. 6.3 Volba vysokého / nízkého výkonu při přenosu (jen PMR446 band) Pro prodloužení životnosti baterie můžete při přenosu na krátké vzdálenosti zvolit mód nízké spotřeby. Postup: 1) 3x stiskněte tlačítko Menu (17). Na displeji se objeví Pr. 2) Pomocí tlačítek / (19) vyberte L. 3) Potvrďte stiskem tlačítka PTT (11) nebo počkejte 5 sekund. Při přenosu na delší vzdálenosti je třeba požívat vysokého výkonu. Postup bude stejný jen místo L vyberete H. Pokud jsou baterie v dobrém stavu, výkon se pohybuje okolo 500mW, v případě nízké výkonu pak 10mW. Poznámka: Výkon Vašeho přenosu může být při přenosu snížen díky slabým bateriím. 6.4 Funkce VOX Midland G7 XT umožňuje díky funkci VOX hands free konverzaci. Citlivost VOX lze regulovat ve 2 stupních. Funkci VOX lze umožnit s doplňky nebo i bez nich. Pro aktivaci funkce VOX stiskněte 4x v PMR pásmu tlačítko Menu (17) na displeji se objeví VOX. Pomocí tlačítek (19) vyberte: OFF: vypnuto 1 první stupeň (nízká citlivost) 2 druhý stupeň (vysoká citlivost) Pro potvrzení nastavení buď stiskněte tlačítko PTT nebo jednoduše počkejte 5 sekund. Pro deaktivaci funkce VOX postupujte podle výše zmíněného postupu a vyberte Of. 5

6 6.5 Funkce vibračního hovoru Midland G7 XT je vybaven funkcí vibračního volání, které Vám poskytne tiché upozornění na příchozí hovory. Aktivace viz následující kroky: 1. V PMR pásmu 5x stiskněte tlačítko Menu (17) na displeji se zobrazí ikonka telefonu v závorce (6). 2. Pomocí tlačítek (19) funkci buď povolíte nebo zablokujete (on povolit / of - blokovat). 3. Pro potvrzení nastavení buď stiskněte tlačítko PTT (11) nebo jednoduše počkejte 5 sekund. Poznámka: Kdykoliv Midland G7 obdrží hovor, začne vibrovat. Poznámka: Pokud povolíte funkci vibračního volání, neuslyšíte žádný tón. 6.6 Roger beep : ukončení přenosového tónu Pokaždé, když ukončíte přenos (uvolněním tlačítka PTT (11)), Midland G7 XT vyšle zvuk, který oznámí ostatním, že mohou začít hovořit. Tato funkce je standardně blokována. Aktivace: 1) V PMR pásmu 6x stiskněte tlačítko Menu (17) na displeji se zobrazí rb of. 2) Pomocí tlačítek / vyberte on na displeji se objeví rb on. 3) Pro potvrzení aktivace roger beep buď stiskněte tlačítko PTT (17) nebo jednoduše počkejte 5 sekund. 6.7 Funkce Hovoru Midland G7 XT může odeslat 5 různých volacích tónů. Pro odeslání audio signálu ostatním uživatelům stiskněte tlačítko Hovor / zámek (12). Volba volacích tónů: 1. V PMR pásmu 7x stiskněte tlačítko Menu (17) na displeji se objeví CA Stiskem tlačítek (19) si můžete přehrát 5 přednastavených melodií. 3. Pro potvrzení nastavení buď stiskněte tlačítko PTT (11) nebo jednoduše počkejte 5 sekund. Od této chvíle, kdykoliv Váš Midlang G7 XT vyšle volací tón, uslyšíte Vámi vybranou melodii. Poznámka: Pokud máte povolenou funkci vibračního volání (viz. odstavec 6.5), neuslyšíte žádný tón. 6.8 Dvojí monitorování Tato funkce umožňuje sledovat dva Vámi zvolené kanály. Postup: 1. Vyberte první kanál pro monitorování. 2. V PMR pásmu 9x stiskněte tlačítko Menu (17) na displeji se zobrazí Tx of RX. 3. Pomocí šipek / (19) vyberte k aktivaci druhý kanál. 4. Potvrďte stiskem tlačítka PTT {8} nebo počkejte 5 sekund. Pro deaktivaci stiskněte tlačítko MON/SCAN (18). 6.9 Pípnutí klávesnice Deaktivace pípnutí - viz, následující kroky: 1. V PMR pásmu 8x stiskněte tlačítko Menu (17) - na displeji se objeví bp on. 2. Pomocí tlačítek / (19) vyberte bp of. 3. Potvrďte stiskem tlačítka PTT {8} nebo počkejte 5 sekund. Takto neuslyšíte při stisku tlačítek žádné pípnutí. 7. Odstraňování poruch Midland C7 XT je navržen tak, aby poskytoval optimální výkon. Pokud se z nějakého důvodu objeví problémy, prostudujte si tuto kapitolu. Pokud se problém nepodaří vyřešit takto,kontaktujte servisní středisko. 7.1 Problémy s radiostanicí mohou nastat díky nesprávnému nastavení přenosu nebo přes svorky elektrického systému při dobíjení baterií. V těchto případech obnovte pomocí vymazání všech parametrů standardní nastavení radiostanice. 6

7 Pokud radiostanice nepracuje podle Vašich zkušeností 1) Vypněte radiostanici. 2) Na cca 60 sekund vyjměte baterie (odstavec 4.4) Poznámka: Před vymazáním doporučujeme zaznamenat si kompletní nastavení, které jste používali. Všechna data budou odstraněna. 8. Technická specifikace Kanály 1 8 PMR, 1 69 LPD Frekvenční rozsah MHz (PMR) MHz (LPD) Frekvenční rozestup 12.5 KHz (PMR); 25 KHz (LPD) Zdroj 6 +/- 10% Vdc Teplota C Rozměry (bez baterií) 58 x 122 x 34 mm (D x V x Š) Váha (bez baterií) 123 gr Zatěžovací cyklus TX 5%, RX 5%, pasivní pohotovost 90% 8.1 Výkon Modulace Zamítnutí 10 nebo 500 mw (volitelné) FM podle evropských norem db Sinad 0.35 µv Vyřazení sousedního kanálu 70dB Zvukový výstup výkon 10% THD Mezifrekvence Zdířka pro externí mikrofon a dobíjení Zdířka pro externí reproduktor první: 21,4 MHz / druhá: 450 KHz stereo 2.5 mm mono 3.5 mm Specifikace může být změněna bez předchozího oznámení. 9. Frekvenční tabulka Kanály PMR446 KANÁL FREKVENCE RT/TX (MHZ) KANÁL FREKVENCE RT/TX (MHZ) P P P P P P P P Kanály LPD KANÁL FREKVENCE RT/TX (MHZ) KANÁL FREKVENCE RT/TX (MHZ) KANÁL FREKVENCE RT/TX (MHZ)

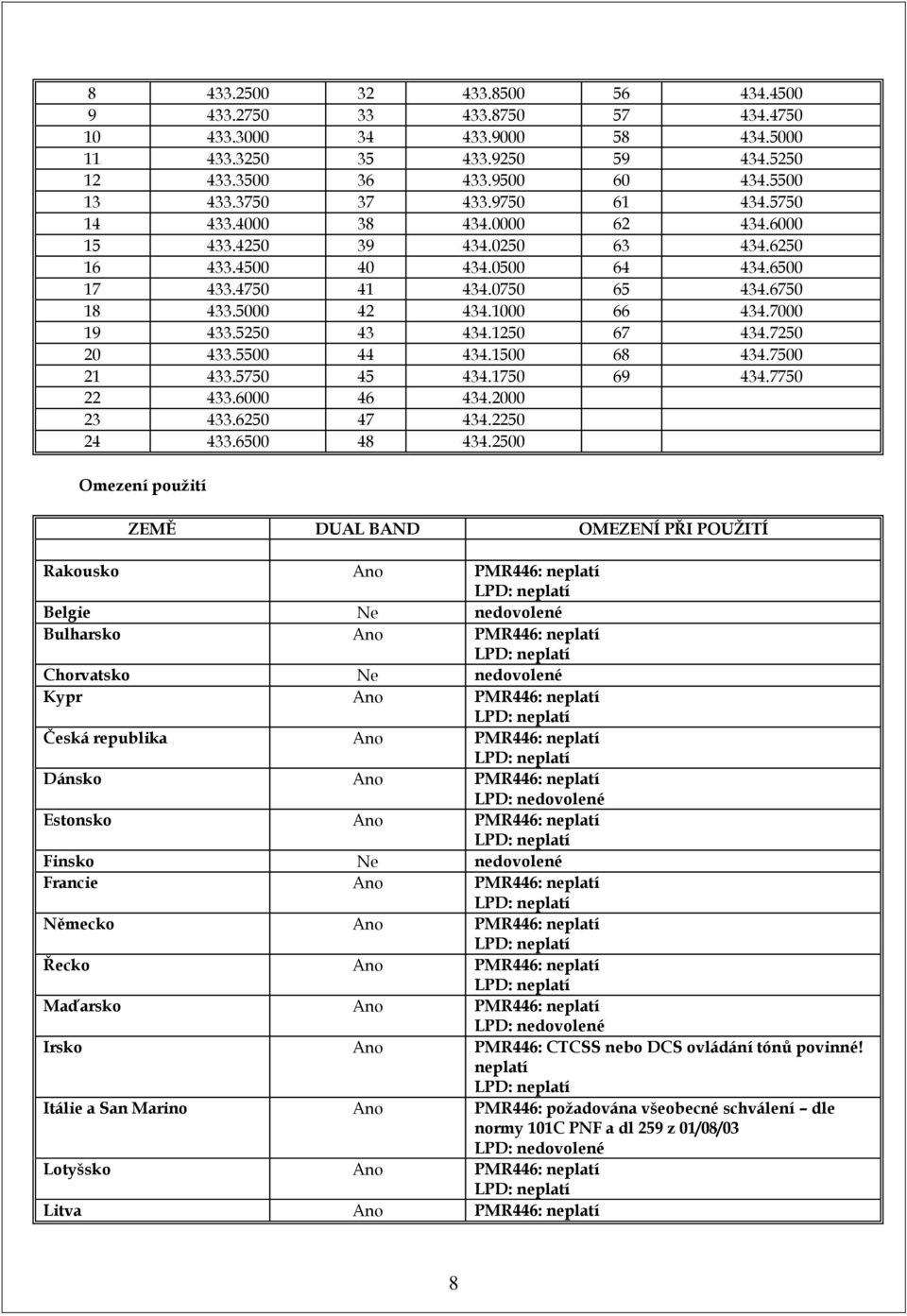

8 Omezení použití ZEMĚ DUAL BAND OMEZENÍ PŘI POUŽITÍ Rakousko Ano PMR446: neplatí Belgie Ne nedovolené Bulharsko Ano PMR446: neplatí Chorvatsko Ne nedovolené Kypr Ano PMR446: neplatí Česká republika Ano PMR446: neplatí Dánsko Ano PMR446: neplatí Estonsko Ano PMR446: neplatí Finsko Ne nedovolené Francie Ano PMR446: neplatí Německo Ano PMR446: neplatí Řecko Ano PMR446: neplatí Maďarsko Ano PMR446: neplatí Irsko Ano PMR446: CTCSS nebo DCS ovládání tónů povinné! neplatí Itálie a San Marino Ano PMR446: požadována všeobecné schválení dle normy 101C PNF a dl 259 z 01/08/03 Lotyšsko Ano PMR446: neplatí Litva Ano PMR446: neplatí 8

9 Lucembursko Ne nedovolené Malta Ano PMR446: neplatí Nizozemí Ano PMR446: neplatí Norsko Ano PMR446: neplatí Polsko Ano PMR446: neplatí Portugalsko Ano PMR446: neplatí Rumunsko Ano PMR446: neplatí Slovensko Ano PMR446: neplatí Slovinsko Ano PMR446: neplatí Španělsko Ano PMR446: neplatí Švédsko Ano PMR446: neplatí Švýcarsko a Lichtenštejnsko Ne nedovolené Velká Británie Ano PMR446: neplatí 9
