1 i-pac 12-2 WSM35S, WSP45S, F June 2012 VR Drobniewski by Walter AG

2 Safety first Safety is our top priority Wiese Walter Tor Emergency Exit Protective Equipment oder 290 Alarm 2

3 PVD Přehled TiAlN + DM-Al 2 O 3 TiAlN + Al 2 O 3 výkonnost TiN/TiAlN- Multilayer TiAlN TiN TiCN časová osa 3

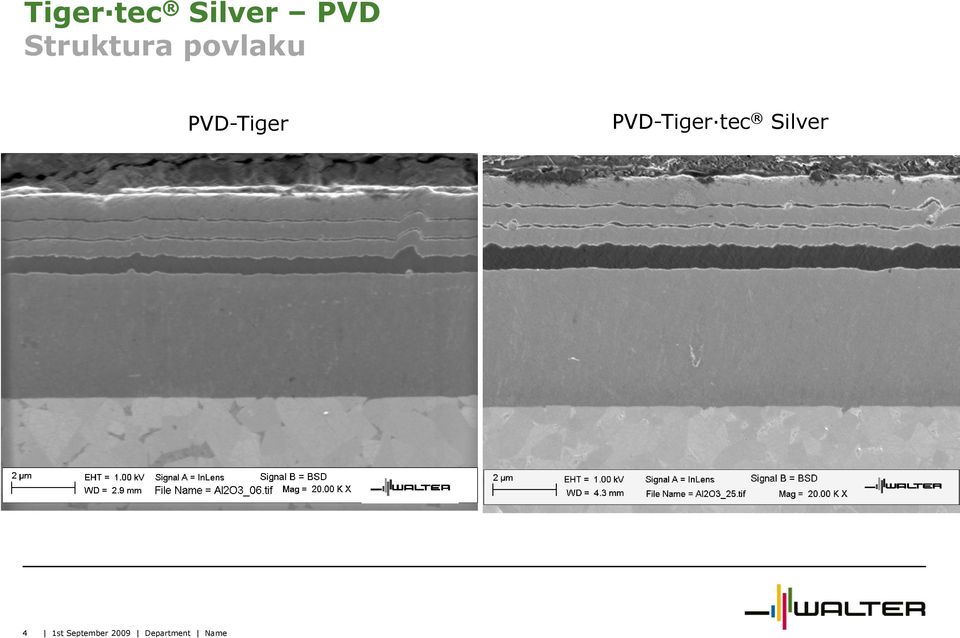

4 Tiger tec Silver PVD Struktura povlaku PVD-Tiger PVD-Tiger tec Silver 4

5 Tiger tec Silver PVD Vlastnosti Výhody Tiger tec Silver PVD : zlepšení Al 2 O 3 zvýšená tvrdost ( HV v porovnání HV do dneška) vyšší kristalizační soudržnost výrazně zredukované mikro-trhliny vyšší řezné parametry vyšší životnost Nové, barevné pokrytí zlepšená detekce opotřebení 5

vyšší kristalizační soudržnost výrazně zredukované mikro-trhliny vyšší

6 Tiger tec Silver PVD Vlastnosti hardness [HV] PVD-Tiger PVD-Silbertiger 6

7 Tiger tec Silver PVD struktura Al2O3 PVD-Tiger 7 PVD-Tiger tec Silver

8 Tiger tec Silver PVD nové pokrytí PVD-Tiger tec Silver PVD-Tiger 8

9 Tiger tec Silver PVD laboratorní testy Labtest: 42CrMo4 [1.7225] R m = 880N/mm² WSP: P WKZ: F2010, D c =125 mm Z=1 κ r =45 PVD-Tiger v c [m/min]: 283 f z [mm]: 0,3 a p [mm]: 3 a e [mm]: 100 l fz [mm]: 4800 bez vody PVD-Tiger tec Silver 9

10 Výsledky z praxe WSM35S Obrobek ventilová jednotka kruhovou interpolací Material X2CrNiMo / ISO M Stroj Mazak Integrex 200-III Capto C6 10

11 Výsledky z praxe WSM35S Walter starý Nástroj/ VBD F4042.Z Z03.11 Z = 3 ADMT120408R-F56, WSM35 Řezné parametry v c = 250 m/min f z = 0,08 mm a p = 3,0 mm a e = 0,75/12 mm v f = 764 mm/min bez vody Walter nový Nástroj/ VBD F4042.Z Z03.11 Z = 3 ADMT120408R-F56, WSM35S Řezné parametry v c = 250 m/min f z = 0,08 mm a p = 3,0 mm a e = 0,75/12 mm v f = 764 mm/min bez vody 11

= 0,75/12 mm v f = 764 mm/min bez vody Walter nový Nástroj/ VBD F4042.Z25.025.Z03.

12 WSM35S Životnost (ks) + 48% lifetime [pcs.] WSM35 WSM35S 12

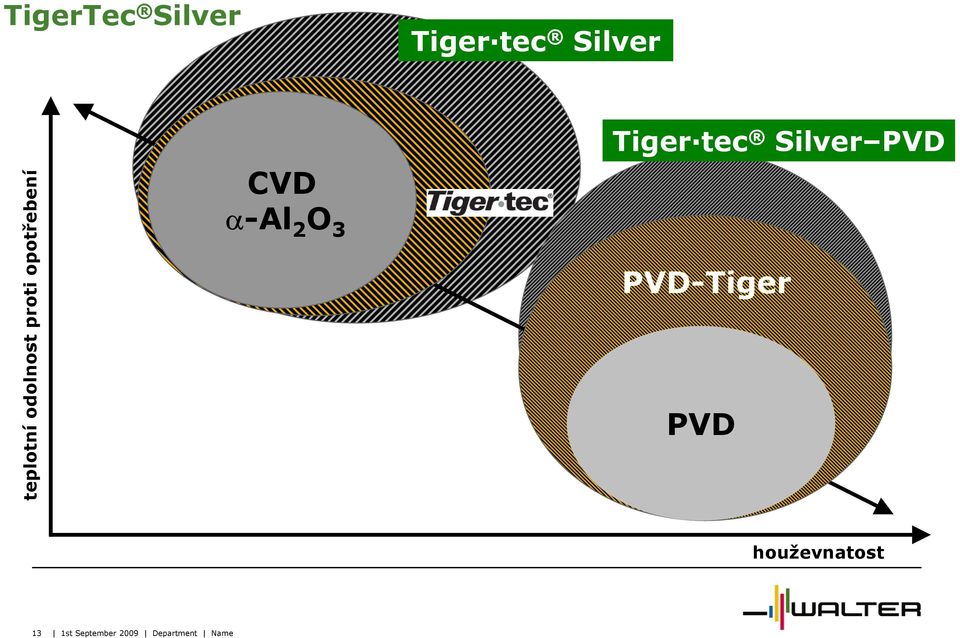

13 TigerTec Silver Tiger tec Silver teplotní odolnost proti opotřebení CVD α-al 2 O 3 Tiger tec Silver PVD PVD-Tiger PVD houževnatost 13

14 Tiger tec Silver PVD wear resistance WSM35S WSM35 WSP45S toughness 14

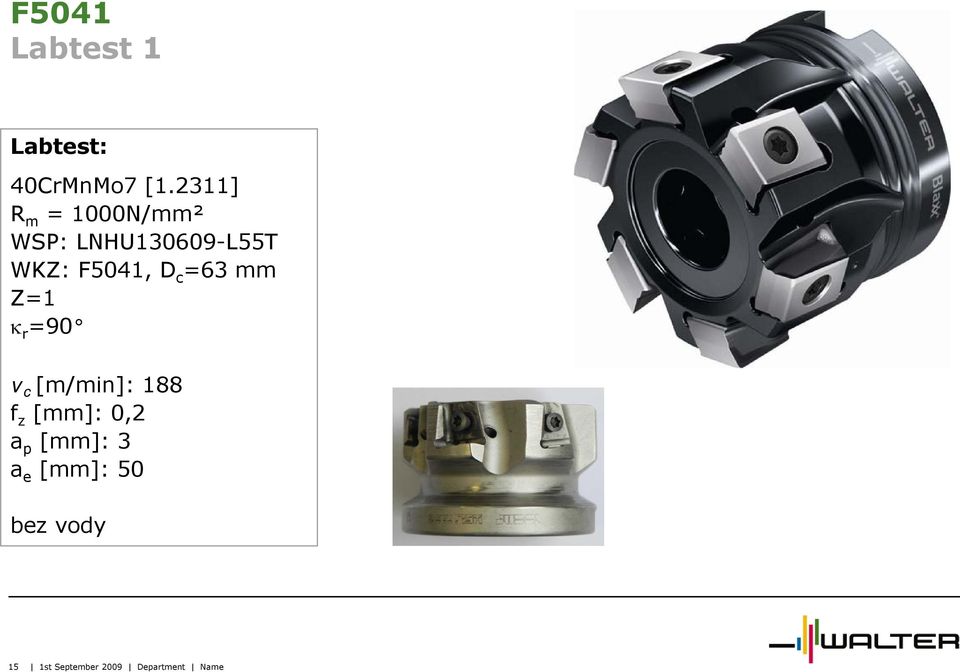

15 F5041 Labtest 1 Labtest: 40CrMnMo7 [1.2311] R m = 1000N/mm² WSP: LNHU L55T WKZ: F5041, D c =63 mm Z=1 κ r =90 v c [m/min]: 188 f z [mm]: 0,2 a p [mm]: 3 a e [mm]: 50 bez vody 15

16 F5041 Labtest 1 16 WKP35S WSP45S IC mm 4800 mm 4800 mm

17 F5041 Labtest 2 Labtest: 40CrMnMo7 [1.2311] R m = 1000N/mm² WSP: LNHU L55T WKZ: F5041, D c =63 mm Z=1 κ r =90 v c [m/min]: 240 f z [mm]: 0,2 a p [mm]: 3 a e [mm]: 50 bez vody 17

18 F5041 Labtest 2 WKP35S WSP45S IC mm 4000 mm 4000 mm 18

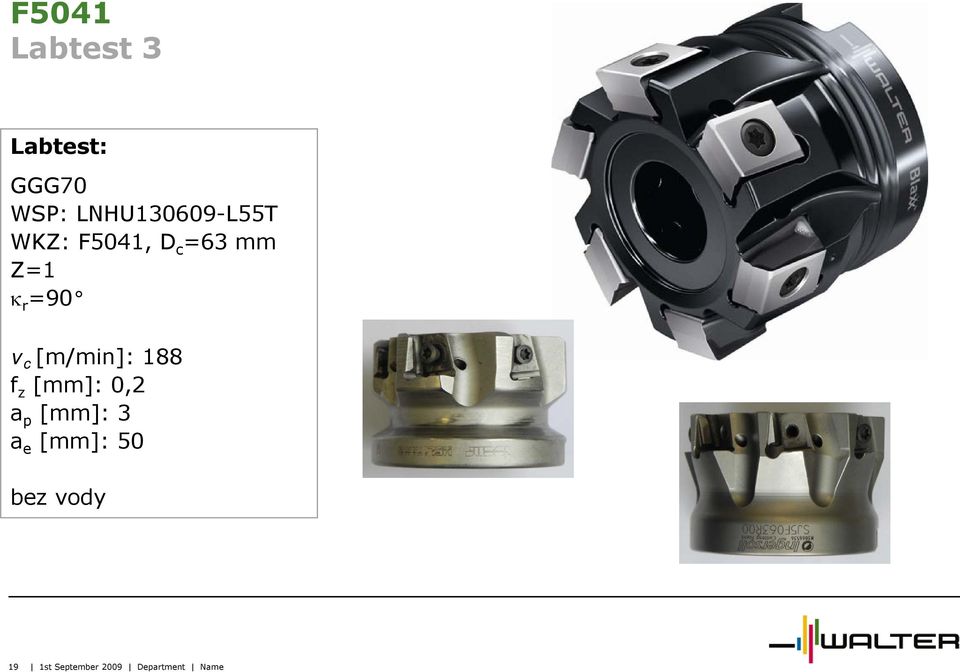

19 F5041 Labtest 3 Labtest: GGG70 WSP: LNHU L55T WKZ: F5041, D c =63 mm Z=1 κ r =90 v c [m/min]: 188 f z [mm]: 0,2 a p [mm]: 3 a e [mm]: 50 bez vody 19

20 F5041 Labtest 3 20 WKK25 IC5100 IN mm 4800 mm 800 mm

21 Výsledky z praxe Příklad 1 Obrobek Příruba Operace hrubování + dokončování čelní plochy Material GGG 60 (0.7060) ISO K Ø 138 Stroj Hüller-Hille NBH 135 HSK 63 Form A Ø

22 Výsledky z praxe Operace 1 Konkurence čelní frézování- hrub Walter Nástroj / VBD R Z = 3 XCKX 13T308R-ME10 F40M řezné parametry v c = 150 m/min f z = 0,21 mm a p = 3,3 mm a e = 21 mm v f = mm/min Nástroj / VBD F5041.Z Z04.08 Z = 4 LNHU090404R-L55T WKK25 řezné parametry v c = 180 m/min f z = 0,2 mm a p = 3,3 mm a e = 21 mm v f = mm/min 22

23 Výsledky z praxe Operace 2 Konkurence čelní frézování- šlicht Walter Nástroj / VBD R Z = 3 XCKX 13T308R-ME10 F40M řezné parametry v c = 150 m/min f z = 0,21 mm a p = 0,20 mm a e = 21 mm v f = mm/min R a = 2,14 µm Nástroj / VBD F5041.Z Z04.08 Z = 4 LNHU090404R-L55T WKK25 řezné parametry v c = 180 m/min f z = 0,2 mm a p = 0,20 mm a e = 21 mm v f = mm/min R a = 2,50 µm 23

24 Výsledky z praxe Shrnutí Produktivita + 52 % (v f ze na mm/min) vyšší počet zubů + 50 % (ze 3 na 4 zuby) počet hran na VBD + 50 % (ze 2 na 4) 24

25 Výsledky z praxe Příklad 2 Obrobek armatura čelní frézování Material 15-5 PH X4CrNiCu16 6 (1.4545) ISO M Stroj Mori Seiki SH5000 MAS-BT 40 25

26 Výsledky z praxe Čelní frézování Konkurence Nástroj / VBD M690 Ø 63mm Z = 6 SPMT KC725M řezné parametry v c = 80 m/min f z = 0,09 mm a p = 3,0 mm a e = 50 mm v f = 218 mm/min pod vodou Walter Nástroj / VBD F5141.B Z06.12 Z = 6 LNHU130608R-L55T WSP45 řezné parametry v c = 80 m/min f z = 0,12 mm a p = 3,0 mm a e = 50 mm v f = 291 mm/min pod vodou 26

27 Výsledky z praxe Shrnutí Produktivita + 33 % (v f ze 218 na 291 mm/min) posuv + 33 % (f z ze 0,09 na 0,12 mm) počet řezných hran na VBD + 50 % (ze 2 na 4) 27

28 Výsledky z praxe Příklad 3 Obrobek skříň nápravy čelní a rohové frézování Material GGG50 (0.7050) ISO K Stroj HEC 800 Athletic SK 50 28

29 Výsledky z praxe Čelní a rohové frézování Konkurence Nástroj / VBD F4048.B.080.Z09.10 Z = 9 SNMX D27 WKP25 řezné parametry v c = 400 m/min f z = 0,14 mm a p = 6,0 mm a e = 35 mm v f = 2005 mm/min Q = 421 cm³/min bez vody Walter Nástroj / VBD F5141.B Z10.12 Z = 10 LNHU130608R-L55T WKP35S řezné parametry v c = 264 m/min f z = 0,28 mm a p = 8,0 mm a e = 35 mm v f = 2899 mm/min Q = 812 cm³/min bez vody 29

30 Výsledky z praxe Shrnutí produktivita + 93 % (Q ze 421 na 812 cm³/min) posuv % (f z ze 0,14 na 0,28 mm) 30

31 Děkuji June 2012 VR Drobniewski by Walter AG
