Návod k použití PIE 645Q01 E B

Transkript

1 Návod k použití PIE 645Q01 E B

2 Obsah Důležitá upozornění Před instalací Bezpečnostní pokyny Tak předejdete poškození varné desky Seznámení s varnou deskou Ovládací panel Varné zóny Ukazatel zbytkového tepla Vaření s indukcí Co znamená vaření s indukcí? Vhodné varné nádoby Hlavní vypínač s dětskou pojistkou Hlavní vypínač Dětská pojistka Automatické omezení času Vypnutí zvukového signálu, který potvrzuje zadání Ošetřování a čištění Ošetřování Čištění sklokeramické desky Čištění rámu varné desky Jak postupovat při poruše Běžné provozní zvuky spotřebiče Obaly a vysloužilý spotřebič Servis Akrylamid v potravinách Vaření Programování spotřebiče Tabulka Rady k úspoře energie Funkce "Powerboost" Omezení při použití funkce "Powerboost" Aktivace této funkce Deaktivace této funkce Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. 2 3

3 Důležitá upozornění Před instalací Poškození při přepravě Elektrické připojení Bezpečnostní pokyny Přehřátý olej a tuk Přečtěte si pečlivě tento návod k použití. Jedině tak můžete správně obsluhovat tento spotřebič. Návod k použití a k montáži si dobře uschovejte. Pokud budete spotřebič někomu dále předávat, přiložte k němu také tyto pokyny. Jakmile spotřebič vybalíte, detailně si jej zkontrolujte. Pokud zjistíte, že byl při přepravě nějakým způsobem poškozen, neuvádějte jej do provozu a kontaktujte autorizovaný servis. Před prvním uvedením spotřebiče do provozu zkontrolujte, zda je vaše domácí elektroinstalace uzemněna a zda odpovídá všem platným bezpečnostním předpisům. Váš spotřebič by měl instalovat a připojovat technik autorizovaného servisu. V případě, že spotřebič nebude správně připojen na svorku uzemnění nebo bude uveden do provozu bez správné instalace, může za určitých i když, velmi vzácných okolností dojít k těžkým zraněním nebo k usmrcení osob. Výrobce nepřebírá záruku za škody, které vzniknou neodborným používáním spotřebiče nebo nesprávným elektrickým připojením. Tento spotřebič je určen k použití pouze v domácnosti. Varnou desku používejte výhradně k přípravě pokrmů. Přehřátý olej nebo tuk se může rychle vznítit. Nebezpečí požáru! Tuk nebo olej nikdy nezahřívejte bez dozoru! Kdyby došlo ke vznícení oleje, nikdy jej nehaste vodou. Nádobu ihned přikryjte pokličkou nebo talířem. Varnou desku vypněte. Nádobu nechte vychladnout na varné desce. Horké varné zóny Mokrá dna nádob a varné zóny Praskliny ve sklokeramické desce Varná zóna hřeje, nefunguje ukazatel Nepokládejte na indukční varnou desku žádné kovové předměty Chladicí ventilátor Nedotýkejte se horkých varných zón. Nebezpečí popálení! Ke spotřebiči v žádném případě nepouštějte děti. Ukazatel zbytkového tepla varuje, že varné zóny jsou ještě horké. Neodkládejte na varnou desku hořlavé předměty. Nebezpečí požáru! Pokud se pod varnou deskou nachází zásuvka, nesmíte v ní uchovávat žádné hořlavé předměty nebo spreje. Nebezpečí požáru! Přívodní kabely elektrospotřebičů se nesmějí dotýkat horkých varných zón. Mohou se poškodit izolace kabelů i varná deska. Pokud se mezi dnem nádoby a varnou zónou nachází voda, může vzniknout tlak páry. Varná nádoba by mohla tlakem páry nadskočit do výšky. Nebezpečí poranění! Dbejte na to, aby varné zóny a dna nádob byly suché. Pokud se na sklokeramické desce objeví nějaké praskliny, trhliny nebo zlomy, hrozí zasažení elektrickým proudem. Spotřebič ihned vypněte. Vypnutím příslušného jističe odpojte spotřebič z elektrické sítě. Zavolejte do autorizovaného servisu. Pokud varná zóna hřeje, ale nefunguje její ukazatel, varnou zónu vypněte. Nebezpečí popálení! Zavolejte do autorizovaného servisu. Nenechávejte na indukční varné desce jídlo v hliníkové fólii, příbory, pokličky nebo jiné kovové předměty. Pokud by došlo k nechtěnému zapnutí spotřebiče, mohly by se tyto předměty velmi rychle zahřát a způsobit popálení. Pod varnou deskou se nachází chladicí ventilátor. Pozor! Pokud je varná deska umístěna nad zásuvkou, nesmějí v ní být uloženy žádné drobné předměty nebo papíry, protože by je ventilátor mohl nasát, čímž by se mohl poškodit nebo by to negativně ovlivnilo chlazení spotřebiče. V zásuvce nebo poblíž varné desky se nesmějí skladovat žádné hliníkové fólie nebo hořlavé materiály (např. spreje). Nebezpečí výbuchu! Mezi obsahem kuchyňské zásuvky a ventilátorem by měla být dodržena vzdálenost přinejmenším 2 cm. 4 5

4 Neodborné opravy Přívodní kabel Neodborné opravy jsou nebezpečné. Nebezpečí zasažení elektrickým proudem! Opravy smějí provádět jen vyškolení technici autorizovaného servisu. Jakýkoliv zásah do spotřebiče, a to i výměnu nebo připojení přívodního kabelu, smí provádět pouze autorizovaný servis. Tento spotřebič odpovídá směrnici o bezpečnosti a elektromagnetické kompatibilitě. Přesto by měly být z dosahu spotřebiče osoby s kardiostimulátorem. Není totiž možné zaručit, že všechny kardiostimulátory nacházející se na trhu odpovídají platné směrnici o bezpečnosti a elektromagnetické kompatibilitě, a že nedojde k žádnému vzájemnému ovlivnění, které by ohrozilo správný chod přístroje. K poruchám může eventuálně docházet také u dalších přístrojů, jako jsou např. naslouchátka. Překypělé pokrmy Fólie a plasty Příklady možných poškození Cukr a pokrmy s vysokým obsahem cukru poškozují varnou desku. Překypělé pokrmy tohoto druhu ihned odstraňujte škrabkou na sklo. Pozor! Škrabka na sklo je ostrá. Hliníkové fólie a plastové nádoby se na horkých varných zónách taví. Ochranná fólie na sporák není na varnou desku vhodná. Následující poškození neovlivňují negativně ani funkčnost ani životnost varné desky. Povlak Připečené zbytky cukru nebo pokrmů s vysokým obsahem cukru. Tak předejdete poškození varné desky Dna hrnců a pánví Drsná dna hrnců a pánví mohou sklokeramickou desku poškrábat. Zkontrolujte z tohoto hlediska varné nádoby. Je velmi důležité, aby varné nádoby postavené na zapnutý spotřebič obsahovaly tekutinu nebo jídlo, zvláště se to týká smaltovaných nebo hliníkových nádob. Mohou se tak poškodit dna nádob i sklokeramická deska. U speciálního nádobí dbejte na pokyny výrobce. Škrábance Škrábance způsobené zrnky soli, cukru nebo písku, případně drsnými dny nádob. Horké varné nádoby Sůl, cukr a písek Nestavějte horké hrnce nebo pánve na ovládací panel, ani na rám varné desky. Sůl, cukr a zrna písku (např. od čištění zeleniny) mohou varnou desku poškrábat. Nepoužívejte varnou desku jako pracovní plochu nebo odkládací prostor. Pokud na varnou desku spadnou tvrdé nebo ostré předměty, může se poškodit. Neumisťujte takové předměty nad varnou desku. Zbarvení Kovově lesklá zbarvení vzniklá použitím nevhodných čisticích prostředků nebo oděrem dna varných nádob. Tvrdé a ostré předměty Opotřebení dekoru Opotřebení způsobená použitím nevhodných čisticích prostředků. Tato poškození vznikla nevhodnou údržbou varné desky, a tudíž se na ně nevztahuje záruka. Nejedná se o technické problémy spotřebiče. 6 7

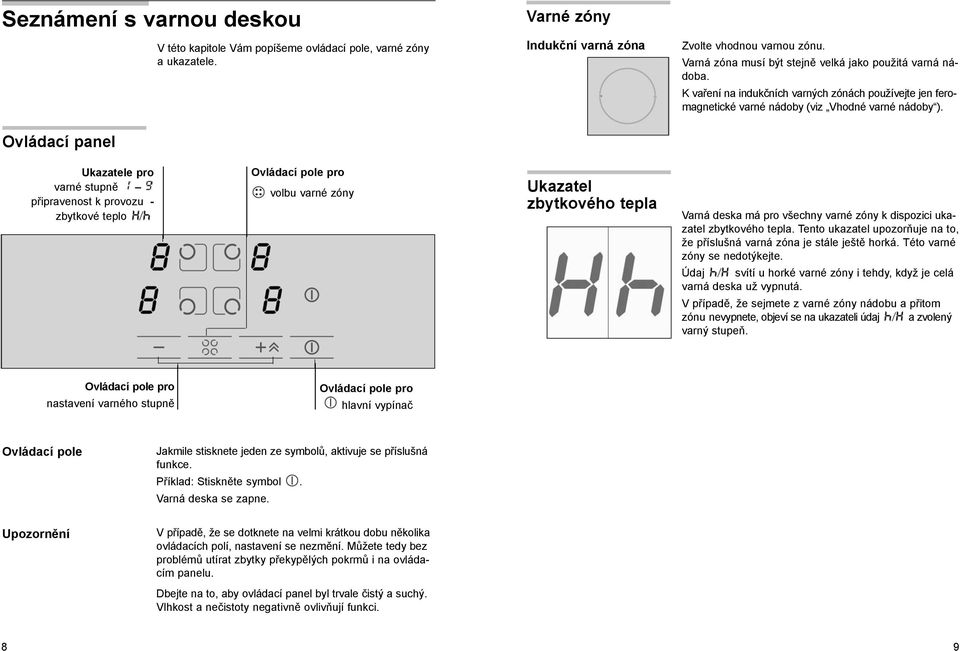

5 Seznámení s varnou deskou Ovládací panel V této kapitole Vám popíšeme ovládací pole, varné zóny a ukazatele. Varné zóny Indukční varná zóna Zvolte vhodnou varnou zónu. Varná zóna musí být stejně velká jako použitá varná nádoba. K vaření na indukčních varných zónách používejte jen feromagnetické varné nádoby (viz Vhodné varné nádoby ). Ukazatele pro varné stupně připravenost k provozu - zbytkové teplo Ovládací pole pro volbu varné zóny Ukazatel zbytkového tepla Varná deska má pro všechny varné zóny k dispozici ukazatel zbytkového tepla. Tento ukazatel upozorňuje na to, že příslušná varná zóna je stále ještě horká. Této varné zóny se nedotýkejte. Údaj svítí u horké varné zóny i tehdy, když je celá varná deska už vypnutá. V případě, že sejmete z varné zóny nádobu a přitom zónu nevypnete, objeví se na ukazateli údaj a zvolený varný stupeň. Ovládací pole pro nastavení varného stupně Ovládací pole pro hlavní vypínač Ovládací pole Jakmile stisknete jeden ze symbolů, aktivuje se příslušná funkce. Příklad: Stiskněte symbol. Varná deska se zapne. Upozornění V případě, že se dotknete na velmi krátkou dobu několika ovládacích polí, nastavení se nezmění. Můžete tedy bez problémů utírat zbytky překypělých pokrmů i na ovládacím panelu. Dbejte na to, aby ovládací panel byl trvale čistý a suchý. Vlhkost a nečistoty negativně ovlivňují funkci. 8 9

6 Vaření s indukcí Co znamená vaření s indukcí? Úspora času při vaření a pečení Úspora energie Kontrolovaný přívod tepla a více bezpečnosti Snadné čištění Vaření s indukcí je založené na zcela odlišném principu než obvyklé způsoby ohřevu. Teplo se indukcí vytváří přímo ve varné nádobě, přičemž varná zóna zůstává studená. Ve srovnání s jinými metodami ohřevu má tento způsob řadu výhod: Jelikož se neohřívá sklokeramická deska, nýbrž přímo varná nádoba, nedochází k žádným tepelným ztrátám a účinnost je tedy vyšší než při původních metodách ohřevu. Je prokázáno, že při vaření s indukcí se spotřebuje méně elektrické energie než při jiných metodách vaření. Varná deska předává teplo nebo přerušuje jeho přívod bezprostředně po obsluze nastavení. Jakmile varnou nádobu sejmete z varné desky, ohřev se přeruší, aniž byste varnou zónu předem vypínali. Po vaření je na sklokeramické plotýnce jen zbytkové teplo vydávané varnou deskou, vzniklé od varné nádoby. Přesto nedoporučujeme ponechávat na desce jakékoliv předměty bez dozoru. Jelikož se sama sklokeramická deska nezahřívá, nemohou se na ní připálit ani žádné zbytky pokrmů. S čištěním varné desky nemusíte čekat až na její vychladnutí. Nabízí se Vám tak maximální komfort a čistota. Vhodné varné nádoby Hlavní vypínač s dětskou pojistkou Hlavní vypínač Zapnutí Vypnutí Poznámky Zvolte vždy nádobu, která velikostí co nejvíce odpovídá množství pokrmu. Velká a jen zčásti zaplněná nádoba vyžaduje zbytečně velké množství energie. K vaření s indukcí se hodí jen magnetizovatelné (feromagnetické) nádoby. Mohou být ze smaltované oceli, z litiny nebo z nerezové oceli (chromové oceli) speciálně upravené pro indukci. K vaření s indukcí nepoužívejte nádoby z běžného nerezu, skla, keramiky, mědi nebo hliníku. O tom, zda jsou Vaše varné nádoby vhodné k vaření s indukcí, tj. zda se mohou zmagnetizovat, se můžete snadno přesvědčit pomocí magnetu. Na varné zóně není nádoba Pokud není na varné zóně nádoba nebo varná nádoba je z nevhodného materiálu nebo nemá správnou velikost, začne číslo ukazatele varné zóny blikat. Blikání přestane pokud dáte na varnou zónu vhodnou nádobu. Pokud po 90 sekundách není na varnou zónu postavena vhodná nádoba, varná zóna se automaticky vypne. Hlavním vypínačem se zapíná elektronika ovládacího panelu. Varná deska je tak připravena k provozu. Tiskněte symbol tak dlouho, dokud se nerozsvítí ukazatele - varných zón. Tiskněte symbol tak dlouho, dokud ukazatele - varných zón nezhasnou. Všechny varné zóny se vypnou. Ukazatel zbytkového tepla svítí ještě tak dlouho, dokud není příslušná varná zóna dostatečně vychladlá. V případě, že jsou všechny varné zóny déle než 10 sekund vypnuté, vypne se automaticky celá varná deska. Pokud je na některé varné zóně po zapnutí varné desky stále ještě zbytkové teplo, bliká na ukazateli příslušné varné zóny střídavě a

7 Dětská pojistka Aktivace dětské pojistky Obsluha ovládacího panelu Nechcete-li, aby varnou desku zapínaly děti, můžete ji zajistit před neúmyslným zapnutím. Dětská pojistka zůstane stále aktivována. Hlavním vypínačem zapněte varnou desku. 1. Všechny varné zóny nastavte na varný stupeň Varné zóny jednu po druhé zprava doleva proti směru hodinových ručiček vypněte. 3. Tiskněte minimálně 5 sekund hlavní vypínač, po uplynutí této doby se ozve zvukový signál. Dětská pojistka je tak aktivována. Při každém zapnutí tiskněte hlavní vypínač déle než 4 sekundy. Během této doby bliká ukazatel. Jakmile ukazatel zhasne, je varná deska zapnuta. Vaření Ovládací pole + a - Programování spotřebiče Příklad: zvolte varný stupeň 5 pro varnou zónu 3 V této kapitole se dozvíte, jak se nastavují varné zóny. V tabulce najdete varné stupně a dobu vaření různých pokrmů. Následující rady vám pomohou při úspoře energie. Pomocí symbolů + a - nastavíte požadovaný varný stupeň. Varný stupeň 1 = nejnižší výkon. Varný stupeň 9 = nejvyšší výkon. Každý varný stupeň má ještě mezistupeň. Ten je označen tečkou. Varná zóna musí být zapnuta. Deaktivace dětské pojistky Jednorázové uzamčení varné desky Dětskou pojistku můžete opět deaktivovat. Postupujte stejným způsobem jako při aktivaci. Varnou desku můžete jednorázově uzamknout, např. tehdy, když máte na návštěvě malé děti: Varná deska musí být vypnuta. Tiskněte hlavní vypínač déle než 4 sekundy. Ukazatele varných zón zhasnou. Na 10 sekund se rozsvítí ukazatel a pak zhasne. Varná deska je uzamčena. 1. Stiskněte symbol tolikrát až na ukazateli požadované varné desky (např. 3) bliká. Upozornění: Varné zóny se obsluhují postupně ve směru hodinových ručiček. Zrušení jednorázového uzamčení Pozor! Tiskněte hlavní vypínač déle než 4 sekundy. Varná deska se zapne. Jednorázové uzamčení je zrušeno. Vlivem vody z čištění, přeteklých potravin nebo odstavených předmětů na hlavním vypínači může dojít k nezamýšlené aktivaci nebo deaktivaci dětské pojistky. 2. Během dalších 5 sekund stiskněte symbol + nebo -. Objeví se základní nastavení: symbol + = varný stupeň 9, symbol - = varný stupeň

8 Změna varného stupně Vypnutí varné zóny Tabulka 3. Změna varného stupně: Tiskněte symbol + nebo - tolikrát, dokud se neobjeví požadovaný varný stupeň (např. ). Ke změně varného stupně je nezbytné, aby blikal na ukazateli, jinak jej nelze změnit. Tiskněte symbol - tolikrát, dokud se neobjeví. Když byl zvolen vysoký varný stupeň, můžete se také dotknout symbolu + dokud se neobjeví. Pokud stisknete několikrát po sobě symbol +, objeví se. Varná zóna se vypne a asi po 5 sekundách se objeví ukazatel zbytkového tepla. V následující tabulce najdete několik příkladů přípravy pokrmů. Doba ohřevu závisí na druhu, váze a kvalitě potraviny. Jsou tedy možné odchylky od uvedených údajů. Množství Stupeň Stupeň Doba uvedení dalšího dalšího do varu 9 vaření vaření Rozpouštění čokoláda, poleva, máslo, med 100 g 1 2 želatina 1 balíček 1 2 Ohřívání zelenina v konzervě g 1 3 min min. vývar 500 ml 1 l 2 3 min min. zahuštěná polévka 500 ml 1 l 1 3 min min. mléko ml 1 3 min min. Množství Stupeň Stupeň Doba uvedení dalšího dalšího do varu 9 vaření vaření Ohřívání a udržování teploty jídlo z jednoho hrnce (např. čočka) g 1 2 min. 1 2 mléko 500 ml 1 litr 2 3 min Rozmrazování a ohřívání špenát zmrazený 300 g 600 g 3 4 min min. guláš zmrazený 500 g 1 kg 3 4 min min. Vaření knedlíky (1 2 l vody) 4 8 kusů 6 9 min * min. ryby g 3 6 min * min. Vaření rýže (s dvojnásobným množ g 2 4 min min. stvím vody) rýžová kaše (500 ml 1 l mléka) g 3 5 min min. brambory ve slupce s 1 3 šálky vody 750 g 1,5 kg 3 5 min min. brambory oloupané s 1 3 šálky vody 750 g 1,5 kg 3 5 min min. čerstvá zelenina s 1 3 šálky vody 500 g 1 kg 3 4 min min. těstoviny (1 2 l vody) g 6 9 min. 6 7* 6 10 min. Dušení závitky 4 kusy 4 6 min min. dušené maso vcelku 1 kg 4 6 min min. guláš 500 g 4 8 min min. Pečení a smažení palačinky 1 2 min. 6 7 průběžně obalovaný řízek 1 2 kusy 1 2 min min steak 2 3 kusy 1 2 min min rybí prsty 10 kusů 1 2 min min Fritování (v 1 2 litrech oleje) mražené potraviny 200 g 8 13 min. 8 9* průběžně na 1 náplň ostatní 400 g 8 13 min. 4 5* průběžně na 1 náplň * dovařování bez pokličky 14 15

9 Rady k úspoře energie Správná velikost nádoby Zakrytí pokličkou Vaření s malým množstvím vody Přepnutí na nižší stupeň Používejte hrnce a pánve se silnými, rovnými dny. Nerovná dna prodlužují dobu vaření. Na každou varnou zónu používejte správnou velikost varné nádoby. Průměr dna hrnců a pánví by měl odpovídat velikosti varné zóny. Poznámka: Nezapomínejte na to, že výrobci uvádějí často horní průměr varných nádob, který je zpravidla větší než je průměr dna nádoby. Na malé množství pokrmu používejte malý hrnec. Velký a přitom jen zčásti naplněný hrnec vyžaduje hodně energie. Hrnce i pánve zakrývejte vždy vhodnou pokličkou. Při vaření bez pokličky spotřebujete čtyřikrát více energie. Vařte pokrmy s malým množstvím vody. Ušetříte tak energii. Při vaření zeleniny zůstanou uchovány vitaminy a minerální látky. Přepínejte včas na nižší varný stupeň. Funkce Powerboost Omezení při použití funkce Powerboost Pomocí této funkce můžete zahřát pokrmy ještě rychleji než při nastavení nejvyššího výkonu varné desky ( ). Funkce Powerboost zvýší krátkodobě výkon nejvyššího varného stupně. Všechny 4 varné zóny disponují funkcí Powerboost. Funkci Powerboost lze aktivovat pouze v případě, když není v provozu druhá indukční varná zóna v téže skupině (viz obrázek). Příklad: Pokud chcete použít tuto funkci na varné zóně 1, musí být varná zóna 2 (za varnou zónou 1) vypnuta. Totéž platí obráceně. Pokud tato varná zóna není vypnuta, bliká na ukazateli střídavě písmeno a varný stupeň ; poté se znovu zapne maxim. varný stupeň ( ). Totéž platí pro varné zóny 3 a 4. Aktivace funkce Deaktivace funkce Proveďte následující kroky: 1. Nastavte varný stupeň. 2. Po tomto nastavení stiskněte u příslušné varné zóny symbol +. Na ukazateli se objeví písmeno. Funkce je tak aktivována. Proveďte následující kroky: 1. Stiskněte u příslušné varné zóny symbol -. Na ukazateli zmizí písmeno. Funkce je tak deaktivována. Za určitých okolností se funkce Powerboost automaticky vypne, aby se elektronické součástky varné desky uchránily před poškozením

10 Automatické omezení času Ošetřování a čištění V případě, že některá varná zóna je dlouho v provozu bez změny nastavení, aktivuje se automatické omezení času. Ohřev varné zóny je přerušen. Na ukazateli varných zón bliká střídavě a. Jakmile stisknete libovolné ovládací pole, tyto údaje zhasnou. Můžete provést nové nastavení. Doba, kdy je automatické omezení času aktivní, se řídí podle nastaveného varného stupně (1 až 10 hodin). Vypnutí zvukového signálu, který potvrzuje zadání Stisknutí některého pole potvrzuje krátký zvukový signál. Tento signál můžete vypnout. Hlavním vypínačem zapněte varnou desku. 1. Všechny varné zóny nastavte na varný stupeň Varné zóny postupně zprava doleva vypněte. Nejprve varnou zónu dále vpravo. 3. Minimálně 5 sekund tiskněte hlavní vypínač. Po uplynutí této doby zazní signál potvrzující zadání. Zvukový signál, který potvrzuje zadání, můžete také znovu zapnout. Postupujte přesně stejným způsobem jako při vypnutí. Ošetřování Čištění sklokeramické desky Čisticí prostředky Nevhodné čisticí prostředky Škrabka na sklo V žádném případě nepoužívejte vysokotlaké nebo parní čističe. Ošetřujte varnou desku ochranným a ošetřovacím prostředkem určeným na sklokeramický povrch. Potáhne varnou desku lesklou vrstvou odpuzující nečistoty. Varná deska zůstane dlouhou dobu pěkná. Usnadníte si tak čištění. Varnou desku čistěte po každém vaření. Zbytky po vaření se tak nikdy nepřipečou. Používejte čisticí prostředky, které jsou vhodné na sklokeramický povrch, např. CERA CLEN, cera-fix, Sidol na ceran+ocel. Skvrny od vody můžete odstranit také citronem nebo octem. V žádném případě nepoužívejte: Drsné houbičky, abrazivní prostředky nebo agresivní čisticí prostředky jako sprej na čištění pečicí trouby a odstraňovač skvrn. Houževnaté nečistoty odstraníte nejlépe škrabkou na sklo. Odjistěte škrabku. Sklokeramickou desku čistěte jen vlastním ostřím. Držákem škrabky byste mohli poškrábat povrch. Škrabka je velmi ostrá. Nebezpečí poranění! Po čištění škrabku opět zajistěte. Poškozené ostří ihned vyměňte

11 Čištění sklokeramické varné desky Kovově lesklá zabarvení Ovládací pole Čištění rámu varné desky Zbytky pokrmů a vrstvu mastnoty odstraňte škrabkou na sklo. Vlažnou varnou desku vyčistěte čisticím prostředkem a papírovou utěrkou. Pokud by byla deska příliš horká, mohly by se na ní objevit skvrny. Potom varnou desku otřete vlhkým hadrem a měkkým hadrem ji vytřete dosucha. Kovově lesklá zabarvení se objevují po použití nevhodných čisticích prostředků nebo oděrem dna varných nádob. Odstraňují se jen velmi těžko. Používejte prostředky Stahl-Fix nebo Sidol na sklokeramuku + ocel. Naše servisy odstraňují zabarvení za úhradu. Dbejte na to, aby ovládací pole byla vždy čistá a suchá. Zbytky pokrmů a překypělé pokrmy negativně ovlivňují jejich funkci. Používejte jen teplý mýdlový roztok. Nepoužívejte žádné ostré nebo drsné prostředky. Ani škrabka na sklo není vhodná. Rám by se mohl poškodit. Citron a ocet nejsou na čištění rámu varné desky vhodné. Mohou se na něm objevit matná místa. Jak postupovat při poruše Po připojení spotřebiče k el. síti bliká na ukazateli - a je slyšet akustický signál Varná deska nefunguje Na všech ukazatelích varných zón bliká a ozývá se zvukový signál Varná deska se vypnula Při zapnutí varné desky vypadne jištění domácí elektroinstalace Pokud dojde k poruše, jedná se často jen o maličkosti, které lze snadno vyřešit. Než budete volat do servisu, měli byste se řídit následujícími pokyny. V blízkosti ovládacího pole se nachází silný zdroj světla (žárovka, lampa apod.), který vyvolal varovný signál. Stiskněte postupně zprava doleva všechny symboly ovládacího panelu. Blikání se vypne. Neumisťujte v blízkosti varného pole silný světelný zdroj. Zkontrolujte, zda je spotřebič zásobován el. energií. Zkontrolujte, zda nevypadly pojistky nebo jistič Vašeho el. zařízení. Ovládací pole jsou velmi špinavá, překypěly na ně nějaké pokrmy nebo na ovládací leží nějaký předmět. Důkladně ovládací pole vyčistěte nebo sundejte předmět z ovládací plochy. Stiskněte příslušné ovládací pole. Blikání se zastaví. Někdo se neúmyslně dotkl hlavního vypínače. Znovu varnou desku zapněte. Ještě jednou proveďte nastavení. Zkontrolujte, zda příkon všech zapnutých spotřebičů nepřekračuje maximální zatížení domácí elektroinstalace. Zjistěte, zda jištění nevypadne také při zapnutí jiné varné zóny. Když na indukční varnou zónu postavíte nádobu, začne ukazatel blikat (a varná zóna nehřeje) Ukazatel funkce Powerboost bliká a vypíná se Prověřte, zda je varná nádoba elektromagnetická (zda ji přitahuje magnet). Zkontrolujte, zda má nádoba dostatečně velký průměr. Pokud se varná nádoba při použití příliš zahřála, nechte ji vychladnout. V případě, že ani po dalším vypnutí a zapnutí ukazatel stále ještě nesvítí, odpojte varnou desku ze sítě. Počkejte 20 sekund a znovu ji připojte. Při funkci Powerboost hřeje varná zóna na maximální možný výkon. Při delší době vaření je tedy možné, že varná zóna tuto funkci automaticky vypne, aby ochránila varnou desku před přehřátím. Jakmile ukazatel přestane blikat, můžete varnou zónu opět používat

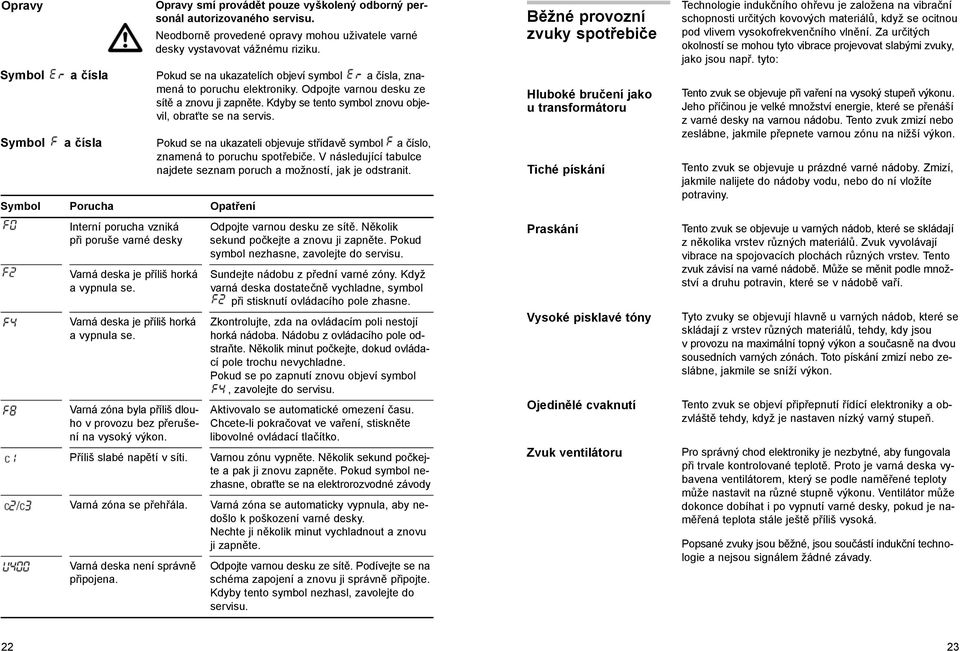

12 Opravy Symbol Symbol a čísla a čísla Opravy smí provádět pouze vyškolený odborný personál autorizovaného servisu. Neodborně provedené opravy mohou uživatele varné desky vystavovat vážnému riziku. Pokud se na ukazatelích objeví symbol a čísla, znamená to poruchu elektroniky. Odpojte varnou desku ze sítě a znovu ji zapněte. Kdyby se tento symbol znovu objevil, obraťte se na servis. Pokud se na ukazateli objevuje střídavě symbol a číslo, znamená to poruchu spotřebiče. V následující tabulce najdete seznam poruch a možností, jak je odstranit. Symbol Porucha Opatření Interní porucha vzniká Odpojte varnou desku ze sítě. Několik při poruše varné desky sekund počkejte a znovu ji zapněte. Pokud symbol nezhasne, zavolejte do servisu. Varná deska je příliš horká Sundejte nádobu z přední varné zóny. Když a vypnula se. varná deska dostatečně vychladne, symbol při stisknutí ovládacího pole zhasne. Varná deska je příliš horká Zkontrolujte, zda na ovládacím poli nestojí a vypnula se. horká nádoba. Nádobu z ovládacího pole odstraňte. Několik minut počkejte, dokud ovládací pole trochu nevychladne. Pokud se po zapnutí znovu objeví symbol, zavolejte do servisu. Varná zóna byla příliš dlou- Aktivovalo se automatické omezení času. ho v provozu bez přeruše- Chcete-li pokračovat ve vaření, stiskněte ní na vysoký výkon. libovolné ovládací tlačítko. Příliš slabé napětí v síti. Varnou zónu vypněte. Několik sekund počkejte a pak ji znovu zapněte. Pokud symbol nezhasne, obraťte se na elektrorozvodné závody Varná zóna se přehřála. Varná zóna se automaticky vypnula, aby nedošlo k poškození varné desky. Nechte ji několik minut vychladnout a znovu ji zapněte. Varná deska není správně Odpojte varnou desku ze sítě. Podívejte se na připojena. schéma zapojení a znovu ji správně připojte. Kdyby tento symbol nezhasl, zavolejte do servisu. Běžné provozní zvuky spotřebiče Hluboké bručení jako u transformátoru Tiché pískání Praskání Vysoké pisklavé tóny Ojedinělé cvaknutí Zvuk ventilátoru Technologie indukčního ohřevu je založena na vibrační schopnosti určitých kovových materiálů, když se ocitnou pod vlivem vysokofrekvenčního vlnění. Za určitých okolností se mohou tyto vibrace projevovat slabými zvuky, jako jsou např. tyto: Tento zvuk se objevuje při vaření na vysoký stupeň výkonu. Jeho příčinou je velké množství energie, které se přenáší z varné desky na varnou nádobu. Tento zvuk zmizí nebo zeslábne, jakmile přepnete varnou zónu na nižší výkon. Tento zvuk se objevuje u prázdné varné nádoby. Zmizí, jakmile nalijete do nádoby vodu, nebo do ní vložíte potraviny. Tento zvuk se objevuje u varných nádob, které se skládají z několika vrstev různých materiálů. Zvuk vyvolávají vibrace na spojovacích plochách různých vrstev. Tento zvuk závisí na varné nádobě. Může se měnit podle množství a druhu potravin, které se v nádobě vaří. Tyto zvuky se objevují hlavně u varných nádob, které se skládají z vrstev různých materiálů, tehdy, kdy jsou v provozu na maximální topný výkon a současně na dvou sousedních varných zónách. Toto pískání zmizí nebo zeslábne, jakmile se sníží výkon. Tento zvuk se objeví připřepnutí řídící elektroniky a obzvláště tehdy, když je nastaven nízký varný stupeň. Pro správný chod elektroniky je nezbytné, aby fungovala při trvale kontrolované teplotě. Proto je varná deska vybavena ventilátorem, který se podle naměřené teploty může nastavit na různé stupně výkonu. Ventilátor může dokonce dobíhat i po vypnutí varné desky, pokud je naměřená teplota stále ještě příliš vysoká. Popsané zvuky jsou běžné, jsou součástí indukční technologie a nejsou signálem žádné závady

13 Obaly a vysloužilý spotřebič Ekologická likvidace Obalový materiál ekologicky zlikvidujte. Tento spotřebič je označen v souladu s evropskou směrnicí 2002 /96 / EG o elektrických a elektronických vysloužilých spotřebičích (waste electrical and electronic equipment WEEE). Tato směrnice stanovuje rámec pro odběr a recyklaci vysloužilých spotřebičů platný v celé Evropské unii. Informace pro uživatele k likvidaci elektrických a elektronických zařízení Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde bude přijat zdarma. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Akrylamid v potravinách Kterých potravin se to týká? Příprava pokrmů snižující obsah akrylamidu Všeobecně Odborníci v současné době diskutují o tom, jak je škodlivý akrylamid v potravinách. Na základě aktuálních výsledků vědeckého výzkumu jsme pro vás sestavili tuto informaci. Akrylamid vzniká především u potravin z obilí a brambor zahřívaných na vysokou teplotu, jako jsou např. bramborové lupínky, hranolky, toasty, housky, chléb, jemné pečivo z křehkého těsta (cukroví, perník, sušenky). Na pečení a fritování brambor používejte co nejčerstvější brambory. Nesmějí v nich být zelená nebo naklíčená místa. Brambory neskladujte při teplotě pod 8 C. Pokrmy opékejte do zlatova, aby nebyla příliš tmavé. Dodržujte, co nejkratší doby pečení a fritování. Velké a silné kusy potravin obsahují méně akrylamidu. Servis Číslo E a číslo FD V případě, že váš spotřebič bude vyžadovat opravu, je Vám k dispozici náš servis. Adresu a telefonní číslo nejbližšího servisního střediska najdete na třetí straně tohoto návodu. Také uvedená servisní střediska vám ochotně sdělí, kde se ve vašem okolí nachází servis. Pokud budete vyžadovat služby našeho servisu, uvádějte číslo E a číslo FD svého spotřebiče. Typový štítek s těmito čísly najdete v dokladech ke spotřebiči. Fritování Smažení na pánvi Tuk by neměl mít vyšší teplotu než 175 C. Kontrolujte teplotu přesným vnějším teploměrem tuku. Poměr mezi fritovaným pokrmem a tukem by měl být 1:10 až maximálně 1:15, např. na 100 g hranolků 1,5 l oleje. Čerstvé brambory nechte před fritováním hodinu namočené ve vodě. Pečené brambory připravujte z vařených brambor. U syrových brambor používejte místo oleje margarin. Ke kontrole povrchové teploty v pánvi pomůže povrchový teploměr (např. obj. číslo testo). Naše doporučení: Zahřejte pánev na varný stupeň 9. Jakmile pánev dosáhne teploty 150 C, přepněte varnou zónu na požadovaný nižší stupeň dalšího vaření

14 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č. 22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s. r. o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s. r. o. Záruční podmínky Záruční list je průkazem práv spotřebitele ve smyslu Občanského zákoníku. Náleží k výrobku, jehož výrobní číslo je uvedeno na přední straně tohoto záručního listu. Zejména v případech delších než zákonné záruční lhůty je záruční list jediným dokladem práv uživatele. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o zakoupení (paragon, faktura, leasingová smlouva ap.). Pro případ záruční lhůty prodloužené z důvodu předchozích oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení vyplněného záručního listu nebo jiného dokladu o totožnosti výrobku (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje, a označení prodávajícího v souladu s 620, odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady. Ze záručních oprav jsou vyloučeny zejm. tyto případy: a) Opotřebení používáním nebo poškození výrobku (vč. poškození způsobeného při neodborné instalaci, nesprávném uvedení do provozu, úpravě výrobku, užíváním nebo údržbou v rozporu s návodem k obsluze nebo s další dokumentací, která byla předána spolu s výrobkem, s právními předpisy, s příslušnými technickými nebo jinými normami). b) Vady výrobku v případě, kdy kupující neprokáže oprávněnost, platnost nebo včasnost reklamace (např. vzhledem k rozporu mezi údaji v záručním dokladu a na výrobku, k chybějícím nebo neoprávněně pozměněným údajům v záručním dokladu, chybějícímu, nečitelnému nebo pozměněnému výrobnímu číslu výrobku, atd.) c) Poškození výrobku způsobené jeho znečištěním, nahodilou či živelnou událostí nebo v důsledku přírodních či vnějších jevů jako je např. bouřka, požár, přepětí nebo výpadky v elektrorozvodné síti, teplo, vniknutí kapaliny, prachu či cizích předmětů do výrobku, vysoká tvrdost vody aj. d) Mechanické poškození výrobku (např. pádem, zlomením, přetržením přívodního kabelu, konektoru či jiné části, apod.) nebo poškození vzniklá přepravou. e) Poškození způsobené použitím nevhodné náplně nebo nevhodnými provozními podmínkami. f) Poruchy, projevy a jiné nedostatky způsobené nevhodnou kvalitou elektromagnetického signálu, rušivým elektromagnetickým polem, příp. závadami v domovní elektrorozvodné síti apod. g) Součástí záruky není bezplatné uvedení do provozu, běžná údržba (čištění, seřizování, programování ad.) nebo kontrola parametrů výrobku. h) Nedostatek jakosti nebo užitné vlastnosti (které nejsou vadou výrobku), vč. parametrů neuvedených v technické dokumentaci výrobku, např. míra hlučnosti neuvedená v parametrech výrobku. i ) Poškození, nepovolené konstrukční změny, neodborný zásah úpravy nebo jiné zásahy do výrobku provedené neoprávněnou osobou či neautorizovaným servisem (vč. poškození plomb, pečetí nebo šroubů). j) Výrobek, který je používán k jinému než výrobcem stanovenému účelu, nad rámec běžného používání spotřebič je určen pro používání v domácnosti. Záruka zaniká, je-li spotřebič používán k profesionálním nebo komerčním účelům. Kupující nemá právo na součásti, součástky nebo díly, které byly při záruční době vyjmuty z výrobku a vyměněny. Rozšířená záruka nad rámec zákona U spotřebičů (pračky, myčky) seriově vybavených systémem "Aqua-stop" je výrobcem poskytnuta záruka na škody vzniklé špatnou funkcí tohoto systému a to po celou dobu životnosti spotřebiče (toto se nevztahuje na vlastní aqua-stop). Vzniknou li škody vodou způsobené chybou systému "Aqua-stop", poskytneme náhradu těchto škod. Upozornění pro prodejce Prodejce je povinen vyplnit řádně a úplně záruční list v den prodeje výrobku. Pro případnou předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol a nevyplněný záruční list. Prohlášení o hygienické nezávadnosti výrobků Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č. 258/2000 Sb., vyhlášky 38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami uvedené v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o

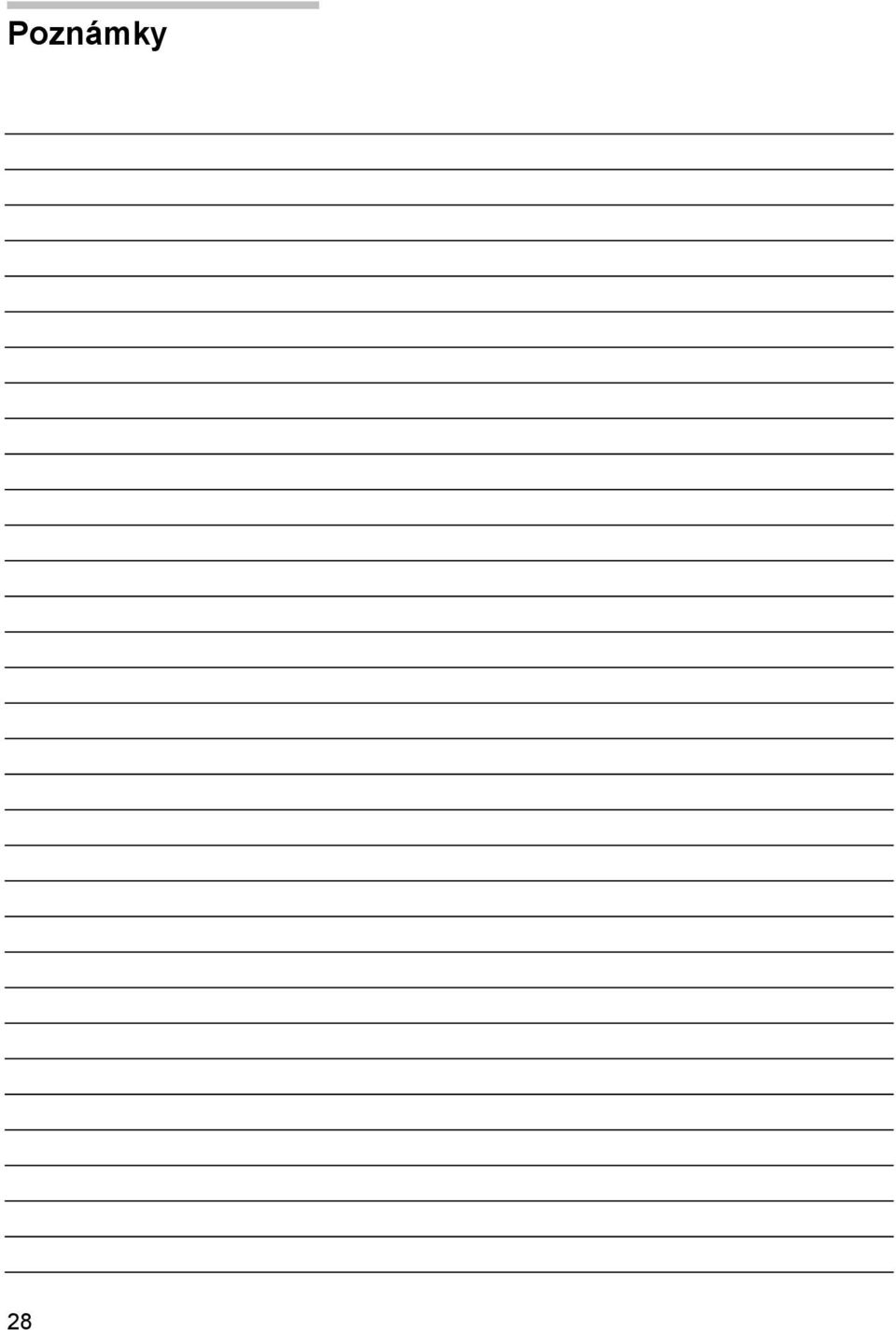

15 Poznámky 28
