1 Finnpipette F1 jednokanálová s nastavitelným objememem s pevným objemem vícekanálová Návod k použití Prodej a servis zajišťuje: DYNEX TECHNOLOGIES, spol. s r.o. Lidická 977, Buštěhrad Tel.: Fax: office@dynex.cz 1

2 Tento produkt je ve shodě se směrnicí EU č. 98/79/EC a je označen symbolem CE. Pokud je produkt využíván podle této směrnice, uživatel by si měl přečíst další informace na nebo by měl kontaktovat výrobce. 2

3 Obsah Popis produktu 4 Práce s pipetou 6 Pipetovací techniky 6 Kalibrace a justování 6 Údržba 12 Řešení problémů 15 Obsah balení 15 Konverzní tabulka 17 Seznam náhradních dílů 18 3

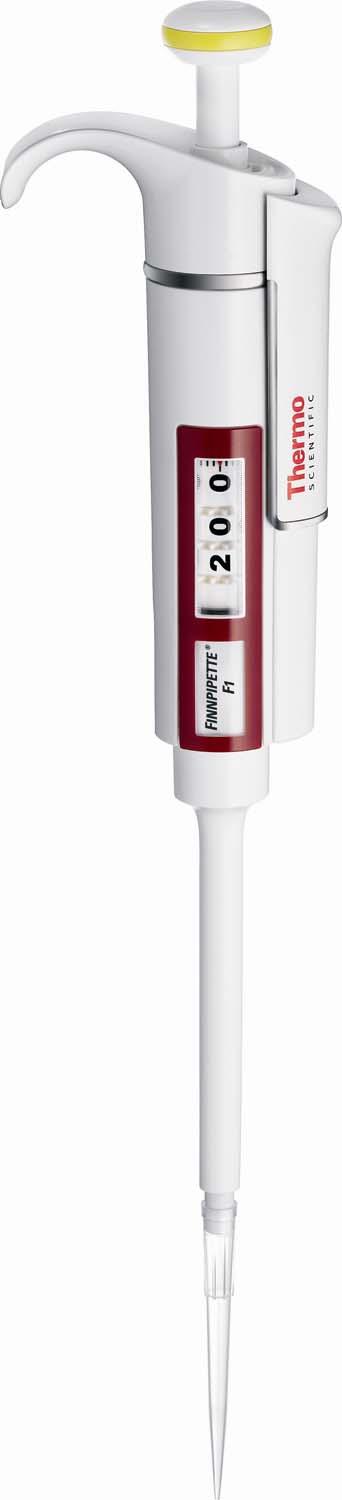

4 Popis produktu Pipeta Finnpipette F1 je plynule nastavitelná, univerzální mikropipeta určená pro odběr vzorků a dávkování přesných objemů kapalin. Pipeta pracuje na základě principu vytlačení vzduchového sloupce a používá jednorázové oddělitelné špičky. Nastavený objem je číselně zobrazen v okénku na rukojeti pipety. Čtrnáct různých modelů pipety F1 pokrývá rozsah objemů od 0,2 μl do 10 ml. Objednací číslo Rozsah objemů Špičky Finntip od 0,2 μl do 2 μl Flex 10, 10, 20, od 0,5 μl do 5 μl Flex 10, 10, 20, od 1 μl do 10 μl Flex 10, 10, 20, od 1 μl do 10 μl Flex 200, 250 Univ., 200 Ext, 300, Flex od 2 μl do 20 μl 20, od 2 μl do 20 μl Flex 200, 250 Univ., 200 Ext, 300, Flex od 5 μl do 50 μl od 5 μl do 50 μl Flex 200, 250 Univ., 200 Ext, 300, Flex od 10 μl do 100 μl Flex 200, 250 Univ., 200 Ext, 300, Flex od 20 μl do 200 μl Flex 200, 250 Univ., 200 Ext, 300, Flex od 30 μl do 300 μl Flex 300, od 100 μl do 1000 μl Flex 1000, 1000, 1000 Ext od 0,5 ml do 5 ml 5 ml od 1 ml do 10 ml 10 ml, Flex 10 ml Ext Třináct různých modelů pipety F1 Fixed Volume pokrývá rozsah objemů od 1μl do 10 ml. Objednací číslo Rozsah objemů Špičky Finntip μl Flex 10, 10, 20, μl Flex 10, 10, 20, μl Flex 200, 250 Univ., 200 Ext, 300, Flex μl Flex 200, 250 Univ., 200 Ext, 300, Flex μl Flex 200, 250 Univ., 200 Ext, 300, Flex μl Flex 200, 250 Univ., 200 Ext, 300, Flex μl Flex 1000, 1000, 1000 Ext μl Flex 1000, 1000, 1000 Ext μl Flex 1000, 1000, 1000 Ext μl 5 ml μl 5 ml μl 5 ml μl 10 ml, Flex 10 ml Ext 4

5 Deset různých modelů vícekanálových pipet F1 Multichannel pokrývá rozsah objemů od 1μl do 300 μl. Objednací číslo Kanálů Rozsah objemů Špičky Finntip od 1 μl do 10 μl Flex 10, 10, 20, od 5 μl do 50 μl Flex 200, 250 Univ., 200 Ext, 300, Flex od 10 μl do 100 μl Flex 200, 250 Univ., 200 Ext, 300, Flex od 30 μl do 300 μl Flex 300, od 1 μl do 10 μl Flex 10, 10, 20, od 5 μl do 50 μl Flex 200, 250 Univ., 200 Ext, 300, Flex od 10 μl do 100 μl Flex 200, 250 Univ., 200 Ext, 300, Flex od 30 μl do 300 μl Flex 300, od 1 μl do 10 μl 20, od 5 μl do 50 μl 50 Číselný displej Nastavený objem je zřetelně zobrazen na velkém číselném displeji na rukojeti pipety. Materiál pipety Pipety Finnpipette F1 jsou vyrobeny z mechanicky a chemicky odolných materiálů. V pipetách F1 jsou použity součásti, které obsahují antimikrobiální přísadu s obsahem stříbra. Je prokázáno, že stříbro inhibuje růst širokého spektra mikroorganismů. Pro informace o likvidaci pipety kontaktujte místní zodpovědné instituce. Více informací získáte též na adrese info.pipettes@thermofisher.com. Antimikrobiální přísada není poškozována běžnými laboratorními antimikrobiálními činidly, jako je 70% etanol. Popis špiček Pro použití s pipetami F1 se doporučují špičky řady Finntip. Tyto špičky jsou vyrobeny z čistého bezbarvého polypropylenu, obecně považovaného za jediný nekontaminovaný materiál vhodný pro výrobu špiček. Špičky řady Finntip jsou rovněž autoklávovatelné při 121 C. 5

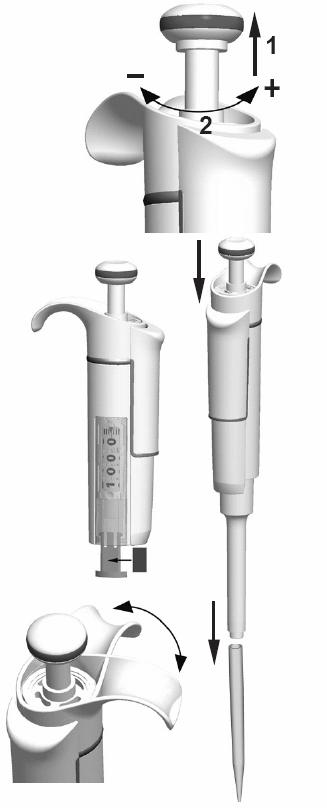

6 Práce s pipetou Nastavení požadovaného objemu 1. Nastavte požadovaný objem dávkování pomocí otočného kroužku v horní části pipety. Nastavování objemu aktivujete vytažením kroužku. 2. Pro zvýšení objemu otáčejte kroužkem proti směru hodinových ručiček. Pro snížení objemu otáčejte kroužkem ve směru hodinových ručiček. 3. Ujistěte se, že nastavený objem zacvakl na své místo. 4. Nenastavujte objemy, které jsou mimo definovaný rozsah pipety. Použití nepřiměřené síly pro otočení kroužku mimo rozsah pipety může zablokovat mechanizmus nastavení, případně i poškodit pipetu. 5. Uzamkněte nastavený objem stlačením nastavovacího kroužku směrem dolů. Identifikační štítek Okénko pro identifikační údaje můžete použít k označení používané aplikace, vašich iniciál, data kalibrace apod. Pro výměnu štítku vysuňte modul etikety. Popište štítek a zasuňte jej spolu s krytem zpět na původní místo. Vyhazovač špiček Každá pipeta je vybavena vyhazovačem špiček, který snižuje riziko kontaminace. Pro uvolnění špičky namiřte pipetu do vhodné odpadní nádoby a stiskněte palcem páku vyhazovače špiček. Nastavení opory prstu Opora prstu může být nastavena pootočením v úhlu 60 na obě strany od výchozí polohy. Při použití pravé ruky je obvyklé pootočit opěru doleva, což pomůže najít optimální polohu palce pro ovládání vyhazovače špiček. Viz. obrázek. Pipetovací techniky Píst tiskněte a uvolňujte pomalu, obzvláště pokud pipetujete kapaliny s vysokou viskozitou. Nikdy nenechte píst samovolně vyskočit nahoru. Ujistěte se, že špičky jsou pevně uchyceny na nasazovací kónus. Zkontrolujte, zda ve špičce nejsou cizí částice. 6

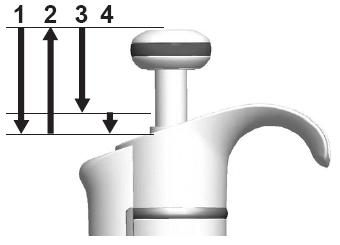

7 Před započetím pipetování naplňte a vyprázdněte třikrát špičku kapalinou, se kterou budete pracovat. Při nasávání kapaliny držte pipetu směrem vzhůru. Opěrka pro prst je určena pro ukazováček. Ujistěte se, že špičky, pipeta i roztoky mají stejnou teplotu. Technika přímého pipetování Naplňte čistou nádobku na reagencie kapalinou určenou k pipetování. 1. Stlačte píst až k prvnímu dorazu. 2. Ponořte špičku pod povrch kapaliny do hloubky asi 1 cm a pomalu uvolňujte píst. Vyjměte špičku z kapaliny, dotkněte se lehce stěny nádoby, abyste odstranili přebytečnou kapalinu. 3. Vytlačte kapalinu pomalým stisknutím pístu až k prvnímu dorazu. Asi po jedné vteřině pokračujte stisknutím pístu až na doraz. Takto zcela vyprázdníte špičku. 4. Uvolněte píst do výchozí polohy. Pokud je třeba, vyměňte špičku a pokračujte v pipetování. Technika reverzního pipetování Technika reverzního pipetování je vhodná pro pipetování kapalin s vysokou viskozitou nebo kapalin, které mají tendenci pěnit. Doporučuje se rovněž pro pipetování velmi malých objemů. Naplňte čistou nádobku na reagencie kapalinou určenou k pipetování. 1. Zcela stlačte píst až k druhému dorazu. 2. Ponořte špičku pod povrch kapaliny do hloubky asi 1 cm a pomalu uvolňujte píst. Tímto naplníte špičku. Vyjměte špičku z kapaliny, dotkněte se lehce stěny nádoby, abyste odstranili přebytečnou kapalinu. 3. Vytlačte kapalinu pomalým stisknutím pístu až k prvnímu dorazu. Zde píst držte. Část kapaliny zůstane ve špičce a není součástí dávkovaného objemu. 4. Zbývající kapalinu vytlačte do odpadu nebo zpět do nádobky na reagencie. Technika opakovaného pipetování Technika opakovaného pipetování nabízí rychlou a jednoduchou možnost opakovaného dávkování stejného objemu. Naplňte čistou nádobku na reagencie kapalinou určenou k pipetování. 7

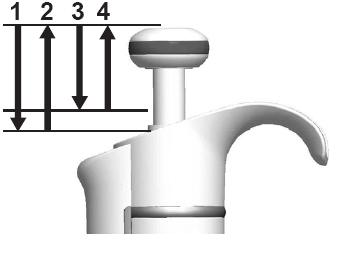

8 1. Zcela stlačte píst až k druhému dorazu. 2. Ponořte špičku pod povrch kapaliny do hloubky asi 1 cm a pomalu uvolňujte píst. Tímto naplníte špičku. Vyjměte špičku z kapaliny, dotkněte se lehce stěny nádoby, abyste odstranili přebytečnou kapalinu. 3. Vytlačte kapalinu pomalým stisknutím pístu až k prvnímu dorazu. Zde píst držte. Část kapaliny zůstane ve špičce a není součástí dávkovaného objemu. 4. Pokračujte v pipetování opakováním kroků 3 a 4. Pipetování heterogenních vzorků (příklad deproteinizace při stanovení glukózy v krvi) Použijte kroky 1 a 2 techniky přímého pipetování a naplňte špičku krví. Otřete pečlivě špičku čistou buničinou. 1. Ponořte špičku do reagencie a stiskněte píst až k prvnímu dorazu, ujistěte se, že konec špičky je pod hladinou. 2. Pomalu uvolněte píst do výchozí polohy. Tím naplníte špičku. Špičku mějte stále ponořenou v kapalině. 3. Stiskněte píst až k prvnímu dorazu a pomalu uvolněte. Tuto proceduru opakujte, dokud není vnitřní stěna špičky čistá. 4. Na závěr vyprázdněte špičku úplným stisknutím pístu až na druhý doraz. Kalibrace a justování Všechny pipety jsou z výroby dodávané zkalibrované a justované tak, aby dávkovaly stanovené objemy destilované nebo deionizované vody při použití techniky přímého pipetování. Použití jiných technik pipetování může ovlivnit výsledky kalibrace. Pipety jsou konstruovány tak, aby je bylo možné přenastavit pro jiné techniky pipetování nebo pro použití kapalin s odlišnou viskozitou a teplotou. 8

9 Požadavky na zařízení a podmínky testování Je nutné použít analytické váhy. Rozsah a přesnost vah musí být zvolena s ohledem na vybraný objem pipety. Rozsah objemů Graduování vah Pod 10 μl 0,001 mg μl 0,01 mg Nad 100 μl 0,1 mg Testovací kapalina: destilovaná nebo deionizovaná voda, stupeň 3 podle ISO Testování musí být prováděno v místnosti se stálou teplotou (±0,5 C) vody, pipety a vzduchu mezi 15 C a 30 C. Relativní vlhkost vzduchu musí být vyšší než 50%. Zejména pro objemy nižší než 50 μl je nutná co nejvyšší vlhkost vzduchu, aby se zabránilo ztrátám vypařováním. Doporučuje se použití speciálního příslušenství (vlhkostní komůrka). Kontrola kalibrace Pipeta je kontrolována při maximálním objemu (nominální objem) a při minimálním objemu. Nová špička je zvlhčena 3-5krát a následně je provedena série pipetování pro oba objemy. Pipeta je vždy justována pro dávkování (Ex) zvoleného objemu. Doporučuje se použít techniku přímého pipetování. Hodnoty maximálně povolené chyby jsou navrženy pro tuto techniku. Postup: 1. Proveďte 10 pipetování s minimálním objemem. 2. Proveďte 10 pipetování s maximálním objemem. 3. Vypočtěte nesprávnost (A) a nepřesnost (cv) obou sérií. 4. Srovnejte výsledky s limity uvedenými v tabulce 1. Pokud jsou vypočtené výsledky ve zvolených limitech, nastavení pipety je správné. TABULKA 1: maximální povolené chyby podle ISO8655 Rozsah Objem Nesprávnost μl μl % 0,2-2 μl 2 ±0,080 ±4 0,2 ±0,080 ±40 0,5-5 μl 5 ±0.125 ±2,5 0,5 ±0,125 ± μl 10 ±0,120 ±1,2 1 ±0,120 ± μl 20 ±0,20 ±1,0 2 ±0,20 ±10, μl 50 ±0,50 ±1,0 5 ±0,50 ± μl 100 ±0,80 ±0,8 10 ±0,80 ±8, μl 200 ±1,60 ±0,8 20 ±1,60 ±8,0 Nepřesnost s.d. μl cv% 0,040 2,0 0,040 20,0 0,075 1,5 0, ,080 0,8 0,080 8,0 0,10 0,5 0,10 5,0 0,20 0,4 0,20 4,0 0,30 0,3 0,30 3,0 0,60 0,3 0,60 3,0 9

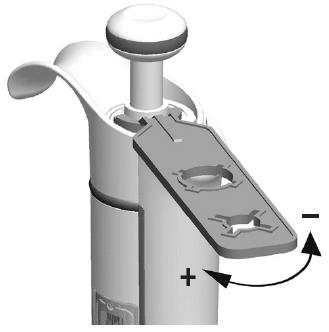

10 μl μl ,5-5 ml ml ±4,0 ±4,0 ±8,0 ±8,0 ±40,0 ±40,0 ±60,0 ±60,0 ±1,3 ± ±0,8 ±8,0 ±0,8 ±8,0 ±0,6 ±6,0 1,5 1,5 3,0 3,0 15,0 15,0 30,0 30,0 0,5 5,0 0,3 3,0 0,3 3,0 0,3 3,0 Pevný objem Nesprávnost Nepřesnost μl μl % s.d. μl cv% 1 ±0,04 ±4.0 0,04 4,0 5 ±0,07 ±1,4 0,07 1,4 10 ±0,09 ±0,9 0,08 0,8 25 ±0,15 ±0,6 0, 0,5 50 ±0,3 ±0,6 0,2 0,4 100 ±0,4 ±0,4 0,3 0,3 250 ±1,0 ±0,4 0,8 0,3 500 ±1,5 ±0,3 1,5 0, ±3,0 ±0,3 3,0 0, ±6,0 ±0,3 4,0 0, ±9,0 ±0,3 6,0 0, ±15,0 ±0,3 10,0 0, ±30,0 ±0,3 20,0 0,2 Rozsah Kanálů Objem μl 1-10 μl 8, 12, μl 8, 12, μl 8, μl 8, Nesprávnost μl % ±0,24 ±2,4 ±0,24 ±24 ±1,0 ±2,0 ±1,0 ±20 ±0,80 ±0.8 ±0,80 ±8,0 ±8,0 ±2,7 ±8,0 ±26,7 Nepřesnost s.d. μl cv% 0,16 1,6 0, ,4 0,8 0,4 8,0 0,3 0,3 0,3 3,0 3,0 1,0 3,0 10 Justování Justování se provádí servisním nástrojem. 1. Umístěte servisní nástroj do otvorů kalibrační matice v horní části rukojeti. 2. Otočte servisním nástrojem ve směru hodinových ručiček pro zvýšení nebo proti směru hodinových ručiček pro snížení objemu. 3. Po justování zkontrolujte kalibraci podle výše uvedených instrukcí. 10

11 Vzorce pro výpočet hodnot Převod hmotnosti na objem V = (w+e) x Z V = objem (μl) W = hmotnost (mg) E = ztráta vypařováním (mg) Z = konverzní faktor pro konverzi μl/mg Ztráta vypařováním může být podstatná při nízkých objemech. Pro určení ztráty hmotnosti nadávkujte kapalinu do vážící nádoby, poznamenejte si hodnotu hmotnosti a spusťte stopky. Změřte, jak se změnila hmotnost po 30 sekundách (např. 6 mg = 0,2 mg/s). Srovnejte hodnoty s časem pipetování od vytárování do odečtení hmotnosti. Typický čas se může pohybovat okolo 10 sekund a v uvedeném příkladě ztráta hmotnosti činí 2 mg (10 x 0,2 mg/s). Pokud používáte vlhkostní komůrku nebo nádobku s víčkem, korekce ztráty vypařováním není obvykle nutná. Faktor Z slouží pro konverzi hmotnosti vody na objem při testovací teplotě a tlaku. Typická hodnota je 1,0032 μl/mg při 22 C a 95 kpa. Další údaje naleznete v konverzní tabulce na straně 15. Nesprávnost (systematická chyba) Nesprávnost je rozdíl mezi dávkovaným objemem a objemem nastaveným na pipetě. A = V V 0 A = nesprávnost V = průměrný objem V 0 = nominální objem Nesprávnost může být vyjádřena jako relativní hodnota: A% = 100% x A/V 0. Nepřesnost (náhodná chyba) Nepřesnost se vztahuje k opakování pipetování. Je vyjádřena jako směrodatná odchylka (S) nebo variační koeficient (cv). S = směrodatná odchylka V = průměrný objem n = počet měření Směrodatná odchylka může být vyjádřena jako relativní hodnota (CV) CV = 100% x S/V. 11

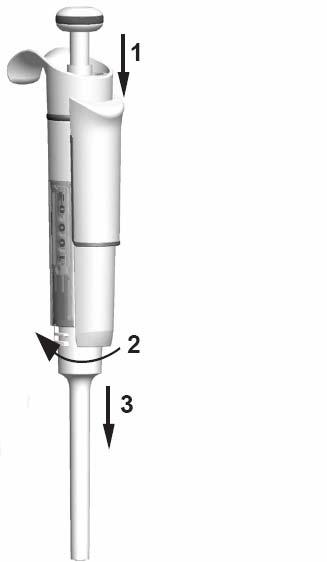

12 Údržba Pokud pipetu Finnpipette F1 nepoužíváte, ujistěte se, že je skladována v kolmé poloze. Doporučujeme použití stojanu pro pipety Finnpipette. Krátkodobý servis Pipeta by měla být na začátku každého dne zkontrolována, zda není zaprášena či jinak povrchově znečištěna. Pozornost věnujte zejména kónusu pipety. Pro čištění nepoužívejte jiná rozpouštědla, než 70% etanol. Dlouhodobý servis, jednokanálové pipety Pokud pipetu používáte denně, je nutné provést tuto kontrolu každé tři měsíce. Servisní procedura začíná rozebráním pipety. Pipety μl 1. Stiskněte vyhazovač špiček 2. Otočte vyhazovačem špiček proti směru hodinových ručiček a vytáhněte ho ven. 3. Pomocí servisního nástroje otočte kónus proti směru hodinových ručiček. 4. Vyjměte píst a další díly. S pístem vytlačte zbytek montážního celku pístu. Poté otočte kónus hlavou dolů a vyklepte z něj všechny části. Zapamatujte si pořadí součástí a uložte si je v tomto pořadí na stůl pro pozdější montáž. 5. Vyčistěte píst, pružinu pístu a O-kroužek suchým hadříkem bez vláken. 6. Zkontrolujte, zda v kónusu nejsou cizí částice. 7. Namažte vyčištěné části mazivem dodávaným s pipetou. 8. Namontujte zpět všechny části. 0,2-2 μl, 0,5-5 μl, 1-10 μl: Nejprve navlečte pružinku 22, podložku O-kroužku 23 a O-kroužek 24 na trubičku 21. U modelu 0,2-2 μl vložte trubičku 27 do trubičky 21. Poté navlékněte na píst pružinku, podložku O-kroužku 16, trubičky 17 a 18, větší O-kroužek 19 a menší O-kroužek 20. Stlačte pružinku prsty tak, že stisknete píst a podložku pružinky 16 proti sobě a navlékněte trubičku 21 se zbytkem částí na píst. Držte pružinku stisknutou a pečlivě vsuňte celý komplet do kónusu a pružinku uvolněte μl, 5-50 μl: Navlečte zpět na píst pružinku, podložku pružinky 16 a trubičky 17 a 18, větší O-kroužek 19 a menší O-kroužek 20. Stlačte pružinku prsty tak, že stisknete píst a 12

13 podložku pružinky 16 proti sobě a navlékněte na píst větší O-kroužek 19, menší O-kroužek 20, podložku pružinky 21 a pružinku 22 (menším průměrem směrem k podložce pružinky 21). Držte pružinku stisknutou a pečlivě vsuňte celý komplet do kónusu a pružinku uvolněte μl, μl: Navlečte zpět na píst pružinku, podložku pružinky 16 a O- kroužek 17. Vsuňte celý komplet do kónusu μl: Vložte O-kroužek 17 a podložku 16 do kónusu. Na píst navlékněte pružinku a vložte celý komplet do kónusu. 9. Všechny pipety: Vložte pružinku 15 a podložku 14 do horní části kónusu, opatrně vložte celý zkompletovaný kónus do rukojeti a otočte jím pevně rukou. 10. Znovu namontujte vyhazovač špiček. Pipety 0,5-5 ml a 1-10 ml 1. Stiskněte vyhazovač špiček 2. Otočte vyhazovačem špiček 10 proti směru hodinových ručiček abyste ho uvolnili. 3. Rozeberte dolní část vyhazovače špiček 14 (upevněno zacvaknutím). 4. Otočte válcem proti směru hodinových ručiček a vyjměte celý komplet kónusu. 5. Vyjměte válec stisknutím zacvakávacích políček na válci. 6. Vyčistěte a namažte O-kroužek 12 a válec. 7. Namontujte v opačném pořadí zpět všechny části. Dlouhodobý servis, vícekanálové pipety Pokud pipetu používáte denně, je nutné provést kontrolu a promazání každé tři měsíce. 1. Vložte hlavu servisního nástroje mezi kroužek 15 a vyhazovač špiček 23. Zatlačte na nástroj, až od sebe uvedené součástky odskočí. 2. Ujistěte se, že páka vyhazovače špiček je v horní poloze a stlačte dolů modul vyhazovače špiček. Vložte hlavu č.2 servisního nástroje do otvoru trubičky adaptéru Opatrně otevřete horní konec vyhazovače špiček a vyjměte vyhazovač špiček. 4. Vyšroubujte celý modul z rukojeti. 5. Vyjměte sponu Stiskněte pružinku a odstraňte zamykací části ze základny. Vyjměte pružinku.

14 7. Vyjměte zamykací zoubky 44 a 45 a vyjměte trubičku adaptéru 46 a trubičku Pomocí šroubováku vyšroubujte šroubky 20 a 21 z krytu modulu a sejměte kryt. 9. Vyjměte část s písty16 a vyčistěte písty 31 a kónusy 42 čistým hadříkem bez vláken. 10. Pokud je třeba, proveďte servis kónusů: 16 kanálová pipeta 1-10 μl: kónusy nelze opravovat, pouze vyměnit μl, μl, 5-50 μl: opatrně šroubovákem otevřete kónusy uvolněním kroužku krytu 32, je uchycen zacvaknutím. Vyjměte všechny díly z kónusu. Všechny díly vyčistěte. V případě potřeby vyměňte O-kroužky. Vezměte jeden píst. Navlékněte na něj pružinku 33, krycí kroužek 32 (větší otvor), pružinku 34, kroužek 35 (větší O- kroužek μl) a O-kroužek 36 (menší). Namažte O-kroužek mazivem dodávaným s pipetou. Zasuňte všechny části do kónusu 30 a zaklapněte krycí kroužek μl: opatrně šroubovákem otevřete kónusy uvolněním kroužku krytu 32, je uchycen zacvaknutím. Vyjměte všechny díly z kónusu. Všechny díly vyčistěte. V případě potřeby vyměňte O-kroužky. Vezměte jeden píst. Navlékněte na něj pružinku 33, krycí kroužek 32 (větší otvor), podložku 35, O-kroužek 36 (větší), O- kroužek 37 (menší) a podložku O-kroužku 38. Poté nasuňte na podložku O-kroužku 38 pružinku 39, podložku pružinky 40 (ostrým koncem napřed) a O-kroužek 41. Namažte O-kroužky mazivem dodávaným s pipetou. Zasuňte všechny části do kónusu 30 a zaklapněte krycí kroužek Namontujte část s písty 16 spolu s kónusy do krytu a kryt zajistěte čtyřmi šroubky 20, 21. Vložte sponu Umístěte trubičku adaptéru 46 a trubičku 43 na krk modulu a vložte zamykací zoubky 44 a 45.. Vložte pružinku a zamykací části 12 na tyčku pístu Umístěte vyhazovač špiček na modul. 15. Našroubujte modul na rukojeť a utáhněte hlavou č. 2 servisního nástroje. 16. Stlačte páku vyhazovače špiček dolů, dokud neuslyšíte zacvaknutí. Servisní instrukce pro kónusy vícekanálových pipet Pokud je potřeba vyměnit jeden z kónusů, je nutné zároveň vyměnit i všechny ostatní, aby se zajistila správná funkce všech kanálů pipety. Nikdy nemíchejte kónusy z různých balíčků, jeden balíček obsahuje vždy shodnou sadu kónusů. Sterilizace Komplet kónusu jednokanálových pipet může být opakovaně autoklávován při 121 C po dobu 20 minut. Všechny ostatní části pipety a celé vícekanálové pipety nejsou autoklávovatelné. Po autoklávování nechte kónus vychladnout nejméně 2 hodiny. Před pipetováním se ujistěte, že je kónus včetně všech jeho součástí suchý. Po každé sterilizaci se doporučuje provést kontrolu kalibrace. 14

15 Autoklávovatelné části: Díl č.42: komplet kónusu jednokanálové pipety. Kromě částí 10 a 14 modelů 0,5-5 ml 1-10 ml. Řešení problémů V níže uvedené tabulce najdete seznam možných problémů a jejich řešení. Závada Příčina závady Řešení Podtékání. Nesprávně nasazená špička. Cizí částice mezi špičkou a kónusem Cizí částice mezi pístem, O- kroužkem a válcem. Nedostatečná vrstva maziva ve válci a na O-kroužku. Poškozený O-kroužek Nepřesné dávkování. Nepřesné dávkování pouze některých kapalin. Nesprávná obsluha. Nesprávně nasazená špička. Kalibrace narušena, např. nešetrným zacházením. Nevhodná kalibrace. Kapaliny s vysokou viskozitou mohou vyžadovat novou kalibraci. Nasaďte špičku pevně. Vyčistěte kónus a nasaďte novou špičku. Vyčistěte a namažte O- kroužek a válec. Promažte uvedené součásti. Vyměňte O-kroužek. Řiďte se pečlivě instrukcemi v návodu. Nasaďte špičku pevně. Znovu zkalibrujte pipetu podle instrikcí v návodu. Znovu zkalibrujte s použitím dané kapaliny. Obsah balení Každé balení pipety Finnpipette F1 obsahuje následující položky: 1. Pipeta F1 2. Servisní nástroj 3. Servisní nástroj pro vícekanálové pipety 4. Vzorek špiček Finntip 5. Nádobka s mazivem 6. Návod k použití 7. Kalibrační certifikát 8. Policový držák pipety 9. Dvě nálepky 15

16 UPOZORNĚNÍ Všechny pipety jsou navrženy tak, aby umožňovaly snadný servis přímo v laboratoři. Pokud se rozhodnete svěřit opravu odbornému servisu, ujistěte se, že pipeta byla před odesláním řádně dekontaminována. 16

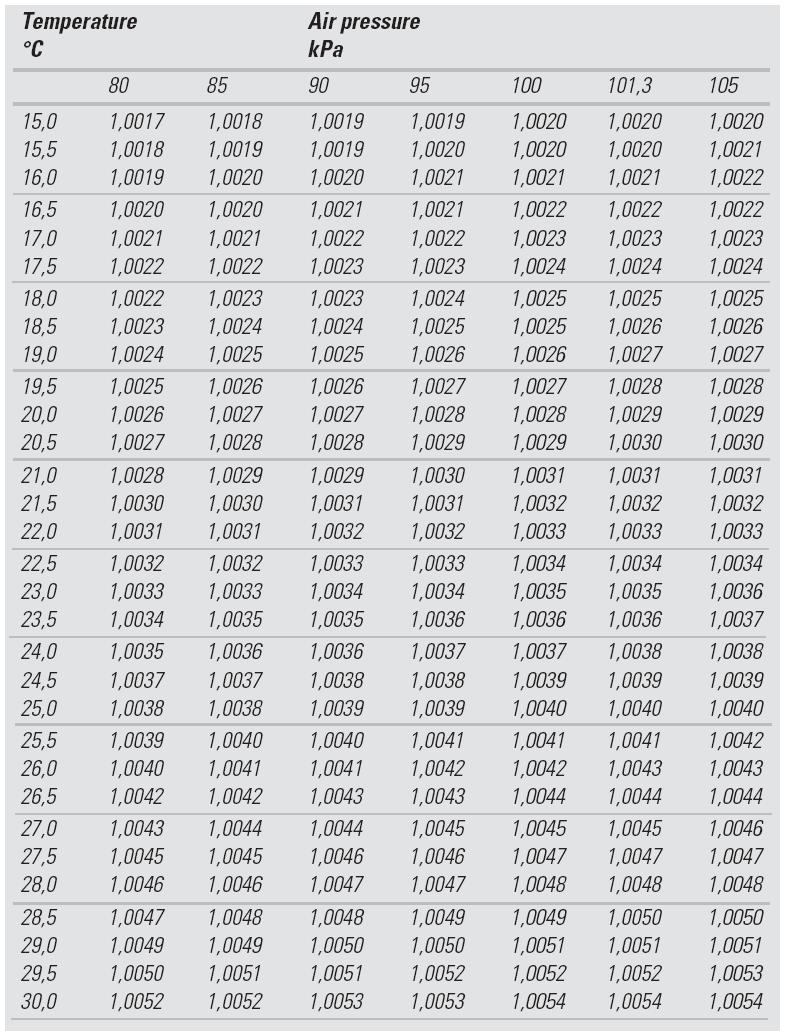

17 Konverzní tabulka Hodnoty konverzního faktoru U (μl/mg), jako funkce teploty a tlaku, pro destilovanou vodu. 17

18 µl-10ml MCP 1-10 ml 6-10 ml Fixed 0,5-5 ml 2-5 ml Fixed * 42 * * * 3. Handle * 12. O-ring * 42. Tip Cone assy ml Fix 10ml ml Fix 5ml Fix 3ml Fix 2ml ml ml ml ml 12* 14 12* 14

19 µl 250 / 500 / 1000µl Fixed * µl * 42 * 3. Handle * 17. O-ring * 42. Tip Cone assy * * µl 250 µl Fixed 500 µl Fixed 1000µl Fixed µl Fix 250µl Fix 500µl Fix 1000µl µl

20 * µl µl 25 / 50 / 100µl Fixed * 42 * 3. Handle * 17. O-ring * 42. Tip Cone assy * * µl µl 25 µl Fixed 50 µl Fixed 100 µl Fixed µl Fix 25µl Fix 50µl Fix 100µl

21 2-20µl / 2-20µl Micro 5-50µl / 5-50µl Micro * * 20* µl / 1-10µl Micro 10µl Fixed * * 20* * 10 * 3. Handle * 19. O-ring * 20. O-ring * 24. O-ring * 42. Tip Cone assy 2-20µl 2-20 µl Micro µl µl Micro µl µl Micro 5-50µl 5-50 µl Micro µl µl Micro µl µl Micro 1-10µl 1-10 µl Micro 10 µl Fixed µl µl Micro Fix 10µl µl µl Micro 11 11

22 0,5-5 µl / 5 µl Fixed ,2-2 µl /1 µl Fixed * * * 3. Handle * 19. O-ring * 20. O-ring * 24. O-ring * 28. Sealing Combination * 42. Tip Cone assy 18 19* 20* * 28* * 0,5-5 µl 5 µl Fixed ,5-5µl Fix 5µl ,2-2 µl 1 µl Fixed ,2-2µl Fix 1µl
