1 B7 Schodiště Příručka pro uživatele programů pro statické výpočty Frilo Hlavní výběr Geometrické hodnoty přímo upravitelné (dvojím klepnutím) Friedrich + Lochner GmbH 2009 Web společnosti Frilo v síti Internet ová adresa: info@frilo.de Příručka k programu B7, revize 1/2009 B7 - Schodiště 1

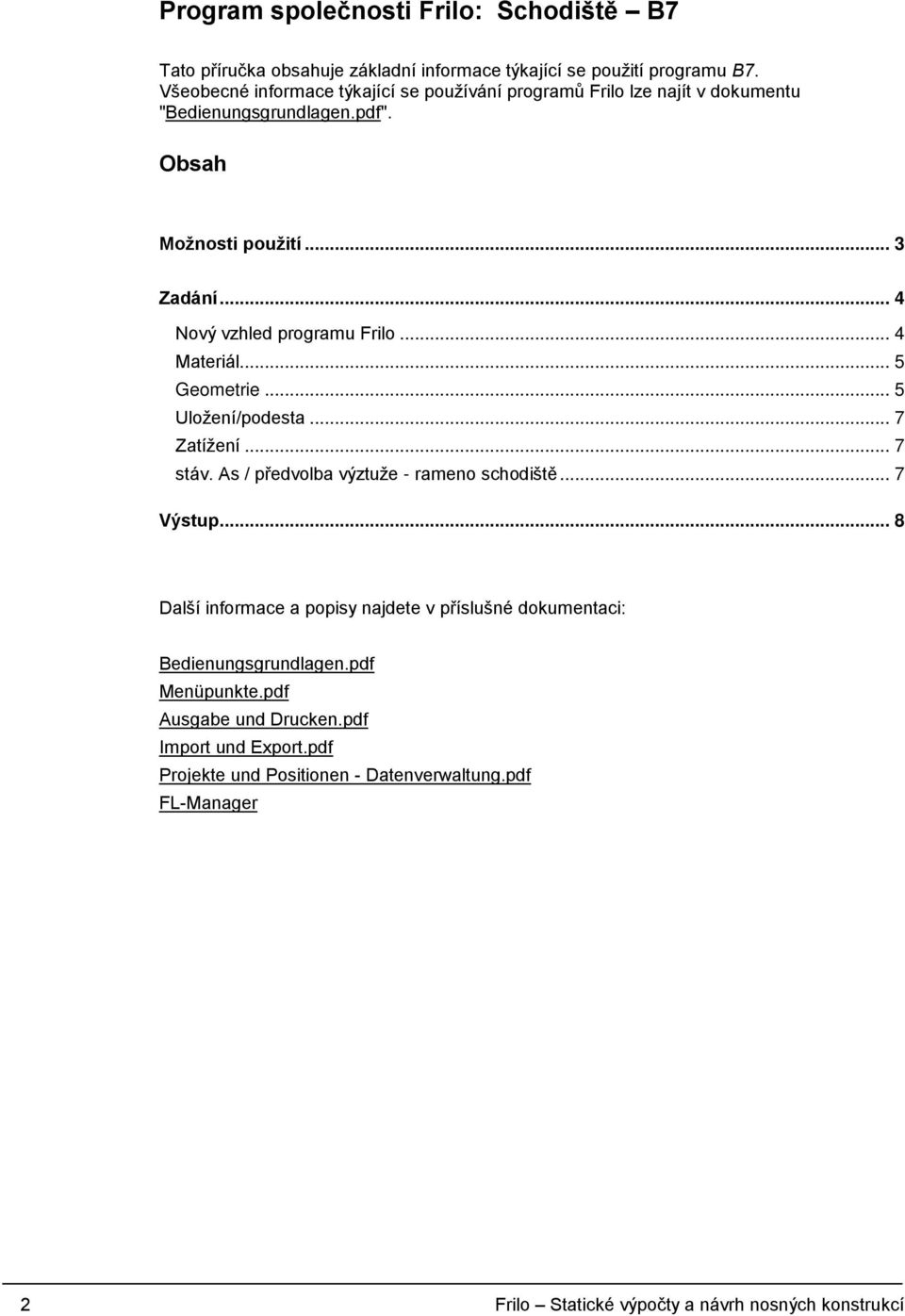

2 Program společnosti Frilo: Schodiště B7 Tato příručka obsahuje základní informace týkající se použití programu B7. Všeobecné informace týkající se používání programů Frilo lze najít v dokumentu "Bedienungsgrundlagen.pdf". Obsah Možnosti použití... 3 Zadání... 4 Nový vzhled programu Frilo... 4 Materiál... 5 Geometrie... 5 Uložení/podesta... 7 Zatížení... 7 stáv. As / předvolba výztuže - rameno schodiště... 7 Výstup... 8 Další informace a popisy najdete v příslušné dokumentaci: Bedienungsgrundlagen.pdf Menüpunkte.pdf Ausgabe und Drucken.pdf Import und Export.pdf Projekte und Positionen - Datenverwaltung.pdf FL-Manager 2 Frilo Statické výpočty a návrh nosných konstrukcí

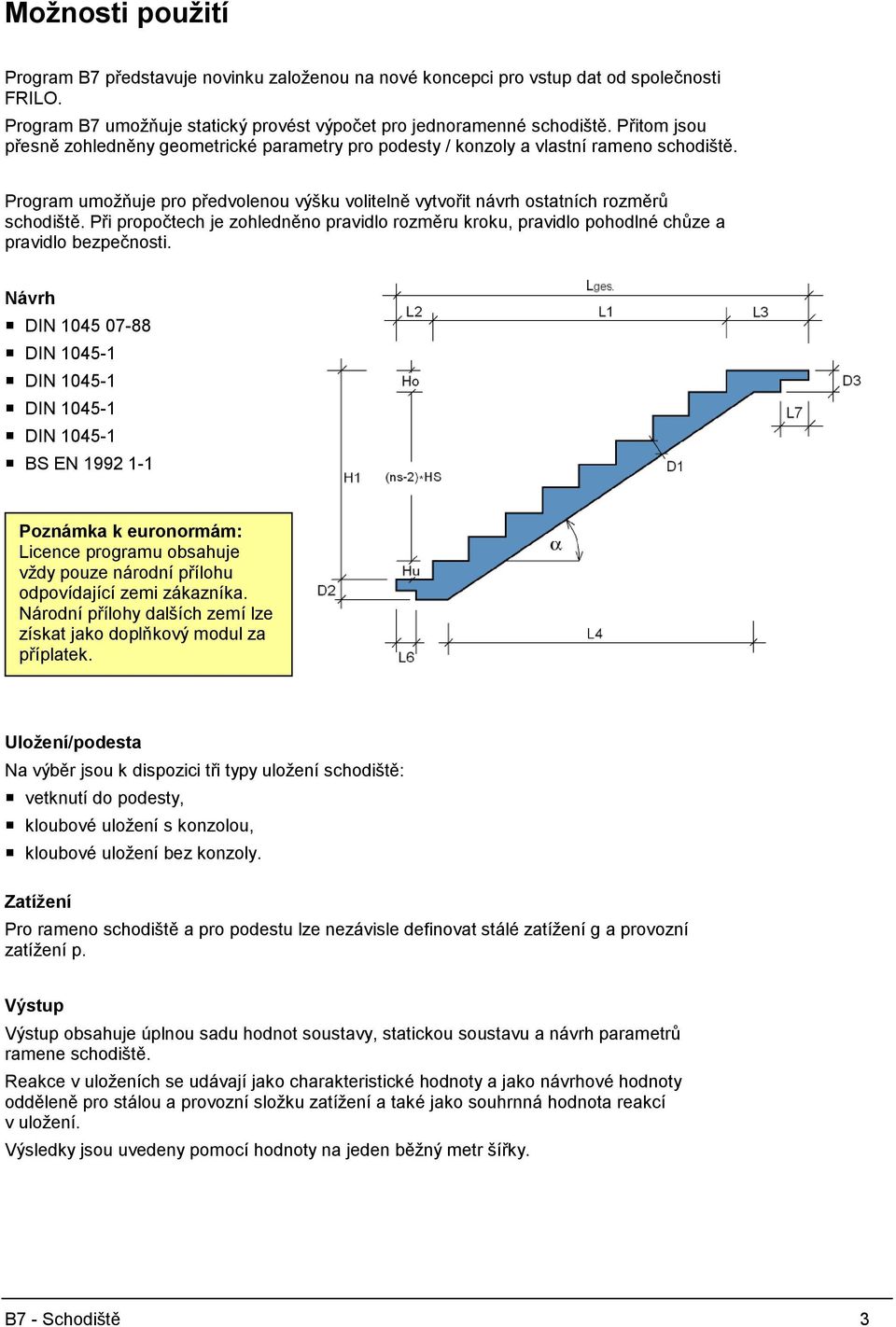

3 Možnosti použití Program B7 představuje novinku založenou na nové koncepci pro vstup dat od společnosti FRILO. Program B7 umožňuje statický provést výpočet pro jednoramenné schodiště. Přitom jsou přesně zohledněny geometrické parametry pro podesty / konzoly a vlastní rameno schodiště. Program umožňuje pro předvolenou výšku volitelně vytvořit návrh ostatních rozměrů schodiště. Při propočtech je zohledněno pravidlo rozměru kroku, pravidlo pohodlné chůze a pravidlo bezpečnosti. Návrh DIN DIN DIN DIN DIN BS EN Poznámka k euronormám: Licence programu obsahuje vždy pouze národní přílohu odpovídající zemi zákazníka. Národní přílohy dalších zemí lze získat jako doplňkový modul za příplatek. Uložení/podesta Na výběr jsou k dispozici tři typy uložení schodiště: vetknutí do podesty, kloubové uložení s konzolou, kloubové uložení bez konzoly. Zatížení Pro rameno schodiště a pro podestu lze nezávisle definovat stálé zatížení g a provozní zatížení p. Výstup Výstup obsahuje úplnou sadu hodnot soustavy, statickou soustavu a návrh parametrů ramene schodiště. Reakce v uloženích se udávají jako charakteristické hodnoty a jako návrhové hodnoty odděleně pro stálou a provozní složku zatížení a také jako souhrnná hodnota reakcí v uložení. Výsledky jsou uvedeny pomocí hodnoty na jeden běžný metr šířky. B7 - Schodiště 3

4 Zadání Nový vzhled programu Frilo Tento program byl realizován podle nové koncepce společnosti Frilo pro vstup dat. V rámci této nové koncepce lze údaje zadávat a upravovat po klepnutí v grafickém zobrazení včetně nového výpočtu. To je výhodou zejména v editačním režimu, kdy je potřeba upravit pouze několik hodnot. Při prvním zadání pozice je oproti tomu nejúčelnější procházet postupně vstupní pole a průběžně zadávat hodnoty všech směrodatných parametrů s následným potvrzením klávesou Enter. Údaje lze v novém uspořádání plochy programu Frilo zadávat také různými způsoby. Informace zobrazené vždy k aktuálnímu vstupnímu poli a připojené grafické údaje vysvětlují nejjednodušším možným způsobem, jaké údaje mají být do pole zadány. Vždy podle vybrané položky nabídky se pro vstupní pole zobrazí i požadované parametry. Zobrazení nedůležitých údajů je někdy zpočátku potlačeno. Tato vždy jednotná struktura programu zjednodušuje použití a kromě toho umožňuje bezpečné a efektivní zadávání údajů. V hlavní nabídce lze zvolit jednotlivé segmenty vstupních údajů (například Geometrie ). Ve vstupním okně pro zadávání údajů (FDC - Frilo-Data-Control), umístěném pod hlavní nabídkou, můžete zadávat jednotlivé hodnoty nebo vybírat různé volby či hodnoty z rozevíracích seznamů (výběr pomocí kláves se šipkami ). V informačním okně pod vstupním oknem se vždy zobrazují vysvětlivky k jednotlivým vstupním parametrům. Hlavní výběr Geometrické hodnoty přímo upravitelné (dvojím klepnutím) V okně grafického zobrazení budou zadané geometrické hodnoty ihned znázorněny. Jednotlivé hodnoty lze přímo upravit po poklepání myší. Rada: Pokud umístíte ukazatel myši na hodnotu s možností úpravy v grafickém zobrazení, přemění se ukazatel myši na symbol ruky. Pokud nyní klepnete na danou hodnotu, zobrazí se vstupní pole s možností její úpravy. 4 Frilo Statické výpočty a návrh nosných konstrukcí

5 Materiál Volba normy V hlavní nabídce vyberte požadovanou normu: - DIN DIN (2001/2008) - ÖNorm B DIN EN ÖNorm EN BS EN Materiál V rozevíracím seznamu (vždy podle zvolené normy) vyberte požadovanou pevnost betonu, resp. jakost betonářské oceli. Seznam pro výběr lze rozevřít vždy klepnutím na odpovídající položku, resp. na tlačítko. Trvanlivost Pomocí tlačítka otevřete dialogové okno Trvanlivost. Vrstvy výztuže Pro krycí vrstvu betonu jsou předvoleny hodnoty d1 = d2 = 3 cm. d1 = dolní vrstva výztuže, d2 = horní vrstva výztuže Geometrie Geometrie schodiště Automaticky: Program pro předvolenou výšku schodiště volitelně vytvoří návrh ostatních rozměrů. Při propočtech je zohledněno pravidlo rozměru kroku, pravidlo pohodlné chůze a pravidlo bezpečnosti. Zadání všech parametrů: Běžné zadání rozměrů. Výška schodiště H1 Svislý rozměr H1 udává vzdálenost mezi dolní a horní podložkou (úroveň hrubé podlahy). Délka schodiště Údaj o projektované délce schodiště L1 od první k poslední stupnici. Počet stupňů ns Počet stupňů ns odpovídá počtu schodů. B7 - Schodiště 5

6 Stoupání schodiště HS / šířka stupně LS Informace nápovědy. Výška stupně Hu/Ho Výška nástupního, resp. ukončovacího stupně. Hu (výška nástupního stupně), Ho (výška ukončovacího stupně). Poměr hodnot HS / LS se ve výstupu zobrazí automaticky. Šířka ramene / šířka obkladu B1/B2 Prostřednictvím hodnot B1 a B2 se rozlišuje mezi šířkou ramene a šířkou obkladu. Tloušťka schodišťové desky D1 Tloušťka ramene schodiště. Tloušťka podesty dole/nahoře D2, D3 Viz nákres. 6 Frilo Statické výpočty a návrh nosných konstrukcí

7 Uložení/podesta Pro obě uložení schodiště je nutné zadat následující parametry: - typ uložení, - hodnoty délky od přední hrany schodu k přední hraně uložení L2, L3 (vždy podle typu uložení), - délky konzol L6, L7. Typ uložení: - kloubové s konzolami, - kloubové bez konzol, - vetknuté v podestě. Vlastnosti uložení Parametry uložení: 1 = tuhé, 0 = volné, >0 = hodnota tuhosti pružného vetknutí (v kn/cm). Zatížení Zatížení schodiště, podesty a konzol se dělí na stávající zatížení g a provozní zatížení p, resp. q. Zadávají se vždy užitná zatížení. stáv. As / předvolba výztuže - rameno schodiště Tato volba se v hlavní nabídce zobrazuje nezávisle na vybrané normě. Uvedeny jsou zde hodnoty pož. As a stáv. As. Průměr Průměr výztuže ramena schodiště. Poč. h Š.schodiště Počet položek zvoleného průměru pro celou šířku schodišťového ramene. B7 - Schodiště 7

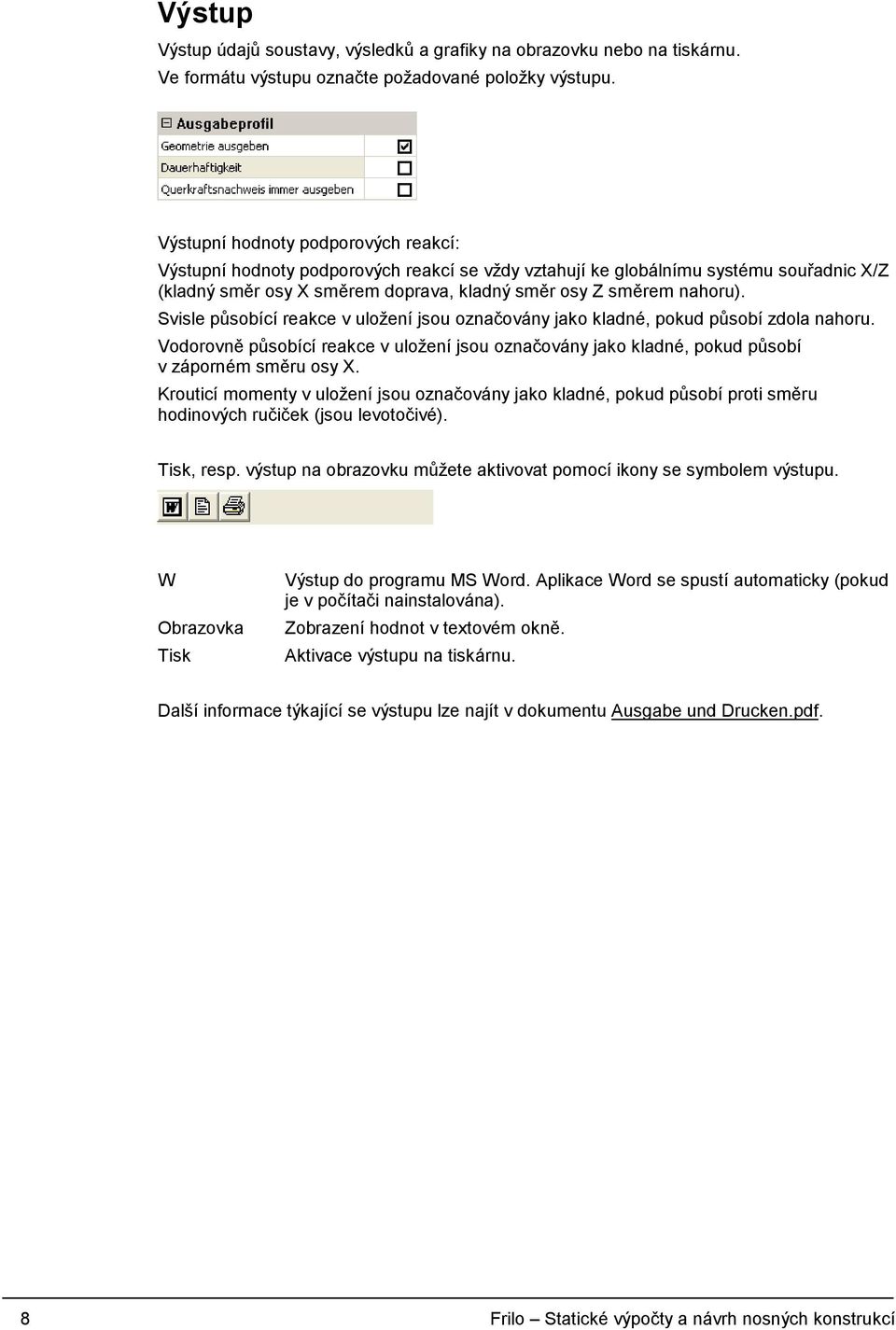

8 Výstup Výstup údajů soustavy, výsledků a grafiky na obrazovku nebo na tiskárnu. Ve formátu výstupu označte požadované položky výstupu. Výstupní hodnoty podporových reakcí: Výstupní hodnoty podporových reakcí se vždy vztahují ke globálnímu systému souřadnic X/Z (kladný směr osy X směrem doprava, kladný směr osy Z směrem nahoru). Svisle působící reakce v uložení jsou označovány jako kladné, pokud působí zdola nahoru. Vodorovně působící reakce v uložení jsou označovány jako kladné, pokud působí v záporném směru osy X. Krouticí momenty v uložení jsou označovány jako kladné, pokud působí proti směru hodinových ručiček (jsou levotočivé). Tisk, resp. výstup na obrazovku můžete aktivovat pomocí ikony se symbolem výstupu. W Obrazovka Tisk Výstup do programu MS Word. Aplikace Word se spustí automaticky (pokud je v počítači nainstalována). Zobrazení hodnot v textovém okně. Aktivace výstupu na tiskárnu. Další informace týkající se výstupu lze najít v dokumentu Ausgabe und Drucken.pdf. 8 Frilo Statické výpočty a návrh nosných konstrukcí
