REKONSTRUKCE ZÁMKU KOLEČ - ARCHITEKTONICKÁ STUDIE

Transkript

1

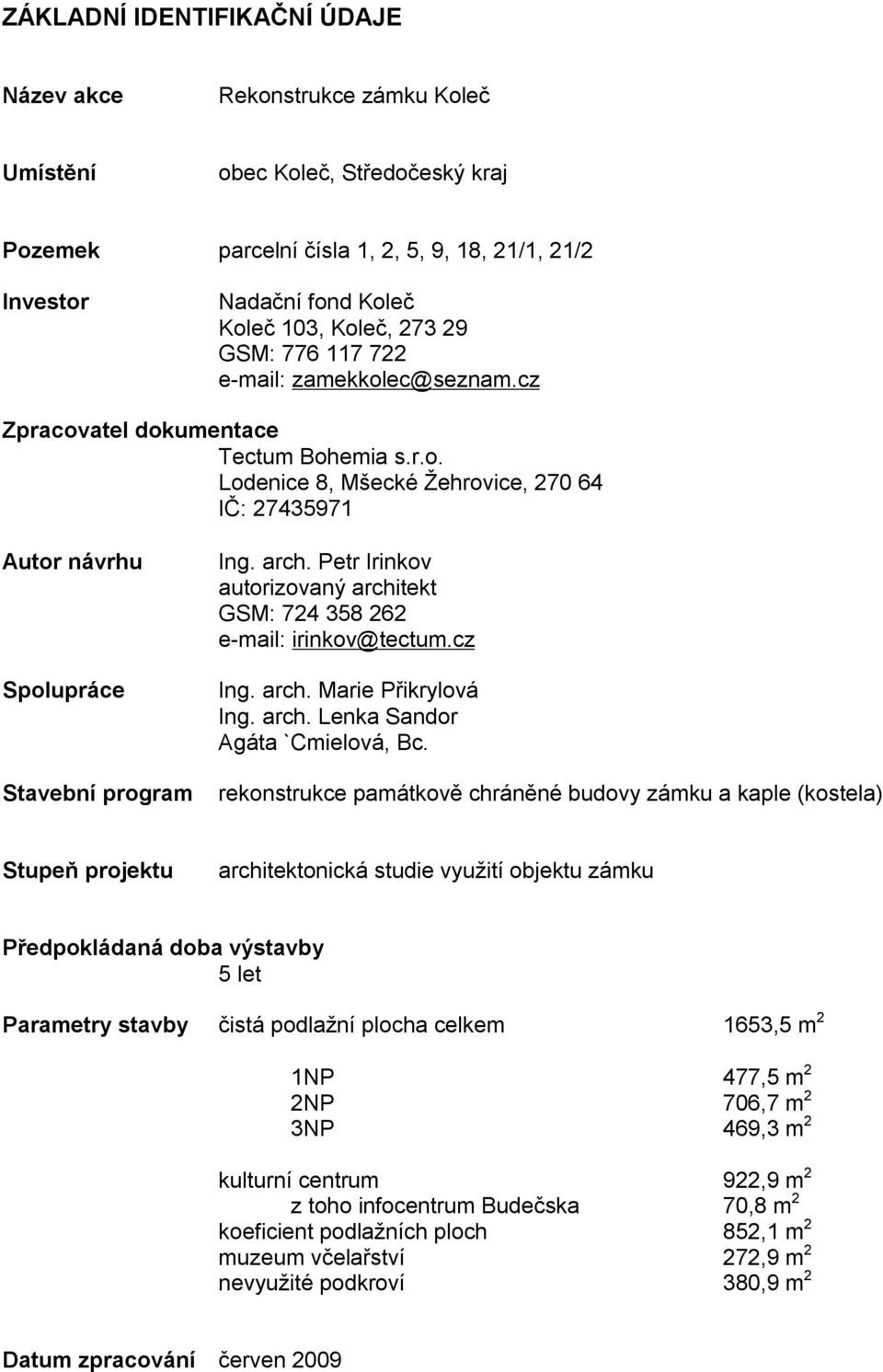

2 ZÁKLADNÍ IDENTIFIKAČNÍ ÚDAJE Název akce Rekonstrukce zámku Koleč Umístění obec Koleč, Středočeský kraj Pozemek parcelní čísla 1, 2, 5, 9, 18, 21/1, 21/2 Investor Nadační fond Koleč Koleč 103, Koleč, GSM: Zpracovatel dokumentace Tectum Bohemia s.r.o. Lodenice 8, Mšecké Žehrovice, IČ: Autor návrhu Spolupráce Stavební program Ing. arch. Petr Irinkov autorizovaný architekt GSM: Ing. arch. Marie Přikrylová Ing. arch. Lenka Sandor Agáta `Cmielová, Bc. rekonstrukce památkově chráněné budovy zámku a kaple (kostela) Stupeň projektu architektonická studie využití objektu zámku Předpokládaná doba výstavby 5 let Parametry stavby čistá podlažní plocha celkem 1653,5 m 2 1NP 477,5 m 2 2NP 706,7 m 2 3NP 469,3 m 2 kulturní centrum 922,9 m 2 z toho infocentrum Budečska 70,8 m 2 koeficient podlažních ploch 852,1 m 2 muzeum včelařství 272,9 m 2 nevyužité podkroví 380,9 m 2 Datum zpracování červen 2009

3 PODKLADY Památková dokumentace celého areálu zámku Koleč (státní památkový ústav středních Čech, Ing. Mgr. Jan Beránek, 2001) Digitalizované zaměření objektu Rozsáhlá fotodokumentace současného stavu objektu ROZSAH ZPRACOVÁNÍ Tato studie primárně řeší využití budovy zámku. S ohledem na nutnost zasadit řešení do kontextu však studie zahrnuje i urbanistické řešení celého areálu staveb stávajících a potenciálně realizovatelných na pozemcích Nadačního fondu Koleč. Část této studie, která řeší urbanistické členění areálu, parter areálu a koncept revitalizace zahrady je zpracována jako koncept nezbytný pro zpracování studie využití zámku a bude vyžadovat zpřesnění a dopracování v dalších stupních projektové přípravy jednotlivých částí areálu zámku. HISTORICKÝ KONTEXT Zámek byl založen v letech V průběhu 19. století vytvářel areál ještě samostatnou sídelní jednotku. Nejstarším objektem areálu je budova zámku. Původní půdorysnou dispozici tvořilo pravděpodobně jižní křídlo zámku s kaplí na východě. K první stavební etapě v 1. čtvrtině 18. století náležela i stavba zvonice a parková úprava jižní části areálu. V průběhu 18. století bylo dostavěno západní křídlo zámku. K této stavební fázi (2. polovina 18. století) lze přiřadit rovněž objekt sýpky, situované v západní části obdélného dvora. Datace dalších dvou objektů v západní části a dvou objektů, orientovaných v západovýchodním směru, jež původně uzavíraly severní část dvora, není možná. Nicméně všechny tyto objekty byly zbořeny. Jisté je, že západní komplex hospodářských budov existoval ještě v 40. letech 19. století, což dokládá tehdejší mapa stavebního katastru. V polovině 19. století byl objekt stavebně upravován. Byly upraveny plochostropé místnosti v patře jižního křídla a do východní části vloženo nové schodiště. V západním křídle bylo zrušeno vnitřní schodiště a vystavěno nové vnější na západní fasádě. Na jihozápadním nároží byla vestavěna nástavba, při níž došlo i k výměně konstrukce krovu západního křídla. Dále byly vyměněny okna a dveře v obou křídlech zámku. V této době byla přestavěna i zámecká kaple na kostel s obdélnou lodí prodlouženou k severu, dnes tvořící východní křídlo zámku. Areál je dnes tvořen zámkem, kostelem, zvonicí a hospodářským objektem sýpky. Dále je zde torzo objektu stájí, jež byly zničeny požárem. URBANISTICKÉ ČLENĚNÍ AREÁLU A VYUŽITÍ JEDNOTLIVÝCH ČÁSTÍ Jádro areálu tvoří objekt zámku s nádvořím (čestným dvorem). Nádvoří má dvě části. Menší prostor sevřený mezi křídly zámku, dříve vymezený plotem (původně dokonce dvěma objekty), který měl charakter čestného dvora, je zahrnut jako část do rozsáhlejšího prostoru, který je vymezen budovou zámku a objekty sýpky a dalšími objekty na východní straně dvora. Vymezení prostoru před zámkem (čestného dvora) zůstane zachováno v podobě terénního vyvýšení předprostoru zámku. Prostor nádvoří je vymezen budovou zámku na severní straně, objektem sýpky na západní straně. Na východní straně nádvoří se kromě zachovalé menší halové dvoupodlažní stavby se sedlovou střechou původně nacházel objekt konírny, která ale v minulých letech vyhořela. Na místě konírny předpokládá návrh vznik nové stavby. Půjde o dvoupodlažní (popřípadě jednopodlažní s podkrovím a zvýšenou nadezdívkou, nebo halový) objekt se sedlovou střechou. Zachována bude stavební čára do nádvoří. Výška římsy nesmí překročit 6,5 m vzhledem k nádvoří zámku. V současné době není známu budoucí využití tohoto objektu. Uvažováno je mimo jiné o využití pro bytový dům. Technický objekt v severovýchodním rohu nádvoří je sice poškozen požárem sousední konírny (stájí), nicméně je v udržitelném technickém stavu. Překvapivě velkolepá dřevěná nosná konstrukce z počátku 20. století vytváří uvnitř nenápadného objektu halový prostor ve dvou podlažích. Objekt je určen ke komerčnímu využití, které prozatím není blíže specifikováno. V prostoru nádvoří v severovýchodním rohu při vstupu do areálu zůstavá prostorová kapsa zakončená nevzhlednou ohradní zdí sousedního objektu. Tento prostor by bylo možné dotvořit jednopodlažním, resp. dvoupodlažním objektem pro komerční nebo vybavenostní využití. Tento objekt by provozně mohl fungovat samostatně, nebo by mohl být propojen se sousedním objektem. Objekt by dokomponoval severní stranu nádvoří. Nesmí jít o dominující stavbu, vhodné je výrazové zdůraznění současnosti objektu. Objekt sýpky nepodléhá v současné chvíli památkové ochraně, probíhá však řízení o zařazení do seznamu památek. Pro tento objekt je uvažováno využití pro restauraci se zázemím v 1. a 2. NP a malou ubytovací kapacitu (penzion) v podkroví (3. NP) Návrh je koordinován s projektem jízdárny Koleč na pozemcích západně od zámku, na kterém také probíhají přípravné fáze. Na pozemcích Nadačního fondu v severovýchodní části areálu přilehajících k jádru obce (lokalita zcela nesouvisející s areálem zámku, nedaleko obecního úřadu) je možné realizovat výstavbu dvou rodinných domů. Návrh doporučuje tradiční hmotové řešení a urbanistické umístění objektů na pozemcích. NAVRŽENÉ ŘEŠENÍ PARTERU NÁDVOŘÍ A ČESTNÉHO DVORA Pojednání nádvoří je řešeno tak, aby podpořilo monumentální působení prostoru jako celku při zachování dominance budovy zámku, zachovalo členění nádvoří na podprostory a umožnilo konání společenských akcí v prostoru nádvoří. Prostor nádvoří je rozdělen na dva porostory v souladu s původním uspořádáním. Není však zachováno jejich oddělení ploty, které zůstává pouze jako terénní rozdíl (cca 60cm) s opěrnou kamennou zídkou. Překonání rozdílu umožní dvě rampy (stejně jako u původního uspořádání). Vymezení prostoru je umocněno také stávající vzrostlou lípou v centrální části dvora v místě terénního rozdílu. Parter je řešen jako zpevněná písková plocha. Plocha je projednaná a členěná grafikou dlážděných linií. V místě předpokládaného pohybu vozidel jsou linie dlažby rozšířeny na pojízdné pruhy. Prostor nádvoří je doplněn výraznou vodní plochou (mělký bazén) při nově navrženém objektu na místě původních stájí. Bazén podle potřeby buď zcela oddělí využití tohoto objektu od prostoru nádvoří, nebo bude umožněno propojení s nádvořím pomocí lávek. Prostor nádvoří je doplněn travnatou plochou s kulovými malými stromy v severovýchodní části dvora. NAVRŽENÉ VYUŽITÍ OBJEKTU ZÁMKU Plánované využití budovy zámku předpokládá rozdělení provozu zámku na dvě provozní části (odpovídá i logickému provoznímu rozdělení zámku ve 20. Století). V hlavním křídle a prostoru kaple je situováno společenské centrum, které dále zahrnuje několik jednoduchých autonomních provozů. Přesněji tato část zahrnuje víceúčelový sál (původní kostel kapli), společenský sál s přilehlými salonky, menší výstavní sály, infocentrum Budečska, a minimální administrativní zázemí Nadačního fondu Koleč. Vše je doplněno příslušným hygienickým a technickým zázemím. V západním křídle zámku je situováno muzeum včelařství s příslušným hygienickým a technickým zázemím. Dále jsou zde prostory technického zázemí pro celý objekt. Navržené řešení umožňuje v budoucnosti případné využití podkroví. NAVRŽENÉ DISPOZIČNÍ ŘEŠENÍ Dispoziční řešení objektu vychází zejména z původní zámecké dispozice, dále ze stávajícího stavu objektu (respektuje některé pozdější dispoziční a provozní změny objektu, neobnovuje část jihozápadního nároží, která podlehla destrukci a v 19. a 20. století prodělala nežádoucí a nevratné zásahy). Dalším kriteriem pro návrh dispozičního řešení byl požadavek na velkou variabilitu při provozu objektu a i umožnění případných úprav a změn, které mohou časem být požadovány. Dispozičně jsou odděleny a samostatně funkční obě provozní části.

4 SOUČASNÝ STAV OBJEKTU A JEHO KONSTRUKCÍ Objekt se nachází v havarijním stavu. Nejhorší je stav jihozápadního nároží objektu na styku hlavního křídla, kde kromě zřícení střešní konstrukce došlu také k částečnému zborcení stěn 2. NP. Hlavní křídlo V minulých letech došlo k zřícení západní části střešní konstrukce. Navazující části střešní konstrukce hrozící zborcením byly v letošním roce sneseny, zbytek (cca 1/4 ) konstrukce (zachovatelná část) byl staticky zajištěn, otevřený štít zabedněn a opravena porušená krytina v zachovalá části krovu. Nad nyní otevřenou částí hlavního křídla bude ještě v letošním roce provedena konstrukce krovu s provizorním zastřešením. Konstrukce stropů nad 2. NP (stejně tak schodišť z 2. NP do podkroví) jsou v havarijním stavu, zřícené, částečně zborcené, napadené dřevokaznými houbami a škůdci. Konstrukce stěn v západní části 2. NP jsou částečně zřícené. Ostatní stěnové konstrukce ve 2NP jsou až na poškození v korunách stěn bez výrazných statických narušení. Stropy a klenby nad 1.NP bez výrazných statických narušení. Není znám stav zakrytých nosných prvků stropů. Stěny 1.NP - bez výrazných statických narušení Chybí prakticky všechny výplně otvorů Západní křídlo Konstrukce krovu je v havarijním stavu a hrozí zřícením. Dřevo je masivně napadené dřevokaznými houbami a škůdci. Plášť střechy je na mnoha místech porušen. Jihozápadní nároží zámku s podkrovní vestavbou je částečně zborcené (destrukce až po strop nad 2 NP) Konstrukce stropů nad 2. NP jsou v havarijním stavu, zřícené, částečně zborcené, napadené dřevokaznými houbami a škůdci. Stěnové konstrukce ve 2NP jsou až na poškození v korunách stěn bez výrazných statických narušení. Trámové stropy nad 1.NP jsou poškozené, v některých částech zřícené či zborcené, napadené dřevokaznými houbami a škůdci. Klenby nad 1. NP jsou bez větších poškození. Stěny 1.NP - bez výrazných statických narušení. Chybí prakticky všechny výplně otvorů. Kaple Konstrukce krovu je v havarijním stavu a hrozí zřícením. Dřevo je částečně napadené dřevokaznými houbami a škůdci. Plášť střechy je na mnoha místech porušen. Klenba nad jižní částí kaple je ve střední části zřícená. Trámový kazetový strop nad severní částí kaple je zborcený. Dřevo je napadené dřevokaznými houbami a škůdci. Střecha a krov nad sakristií je částečně zřícená. Stěny kaple bez výrazných statických narušení. Chybí všechny výplně otvorů. KONSTRUKCE OBJEKTU NAVRŽENÝ STAV Svislé nosné konstrukce Všechny svislé nosné konstrukce ze smíšeného zdiva (plné cihly, pískovec a opuka), které nebyly zásadně poškozeny budou opraveny a zachovány. Částečně zřícené konstrukce v 2.NP budou obnoveny podle původního stavu. Vodorovné konstrukce stropů Stropy nad 2.NP hlavního křídla budou rozebrány a obnoveny stejným konstrukčním systémem za použití co největšího možného množství původních prvků. Stropy z 19. Století osazené pod starší a původní stropy budou sejmuty. Obnoveny budou původní stropní konstrukce provedené mezi nosné stěny a spřažené na koncích kráčaty s konstrukcí krovu. Stropy nad 1.NP západního křídla budou obnoveny původním konstrukčním systémem za použití co největšího možného množství původních prvků. Výjimku tvoří strop v severním konci západního křídla, který nebude obnoven, takto vzniklý dvoupodlažní prostor umožní propojení obou podlaží západního křídla vnitřním točitým schodištěm. Schodiště včetně přilehlé lávky bude vestavěno jako lehká autonomní ocelová konstrukce vložená do prostoru stavby. Stropy nad 2.NP západního křídla (podhledy) budou obnoveny původním konstrukčním systémem za použití nových prvků (z důvodu napadení původních konstrukcí). Trámový kazetový strop nad severní částí kostela bude obnoven původním konstrukčním systémem za použití co největšího možného množství původních prvků. Vodorovné konstrukce kleneb Klenby nad 1NP hlavního i západního křídla budou podle potřeby opraveny a zachovány. Klenby v nad stropem 2.NP v jihozápadním nároží zámku stejně jako klenby nad rameny hlavního schodiště budou opraveny a obnoveny. Zřícená klenba nad jižní částí kostela (původně kaple) bude obnovena. Krov a střešní plášť Konstrukce krovu nad hlavním křídlem bude obnovena za použití co největšího možného množství původních prvků. Proveden bude hambalkový krov spřažený kráčaty s konstrukcí stropů nad 2. NP. Konstrukce krovu nad západním křídlem bude obnovena novými prvky původním konstrukčním systémem. Konstrukce krovu nad kaplí bude obnovena původním konstrukčním systémem za použití co největšího možného množství původních prvků. Střešní plášě budou provedeny z keramické krytiny bobrovky (kladené na husté laťování korunové krytí). Novodobá zámková keramická krytina na hlavním křídle zámku bude nahrazena rovněž bobrovkami. Omítky Provedení omítek na původních konstrukcích bude předcházet analýza omítek stávajících (popř. původních omítkových vrstev). Nepůvodní omítky budou odstraněny Navržené omítkové směsi budou odpovídat původním vápenným omítkám. Postup bude uplatněn pro interiery i exteriéry stavby. Barevnost Barevné řešení vychází z původní barevnosti zachované na jižní fasádě zámku a východní fasádě kostela (okrově žlutý odstín). Pro zvýraznění tektoniky budou použity dva valéry této barvy. Uplatněna bude pozitivní barevnost (tmavší tektonické prvky, světlejší výplně) Příčky Některé nepůvodní příčky narušující významné prostory budou vybourány. Doplněné nové příčky budou lehké montované ze SDK pro umožnění případných budoucích úprav a změn s minimalizací zásahů do stávajících konstrukcí. Výplně otvorů Některé otvory budou vybourány nebo obnoveny podle původního stavu. Okna Podle fotodokumentace budou doplněna dřevěná špaletová okna s jednoduchým zasklením. Členění bude zachováno v souladu s původním členěním oken. Členění okenních výplní na jižní fasádě bude přizpůsobeno symetrii fasády Dveře Dveřní výplně v původním nosném i nenosném zdivu budou kazetové z masivního dřeva s obložkovými zárubněmi z masivního dřeva. V nově navržených SDK příčkách se připouští použití jiných dveřních výplní (např. skleněných, nebo s nátěrem RAL do ocelové popř. obložkové zárubně) Zařizovací předměty a interiérové úpravy stavby. Všechny hlavní prostory stavby budou obnoveny v původním charakteru a řešení interiérů (pokud není předchozí stav interiéru dohádatelný, budou použity tradiční materiály a řešení). Interiéry budou doplňovány současnými prvky a materiály pokud možno nekontaktním způsobem vzhledem k původním konstrukcím (např. předsazené polostěny při osazování zařizovacích předmětů a podobně)

5 NOVOTVAR JIHOZÁPADNÍHO NÁROŽÍ ZÁMKU Na styku hlavního křídla a západního křídla návrh předpokládá zásadní překomponování hmotového řešení. Nové řešení zachová nároží až po úroveň stropu nad 2.NP. Na hmotu 2.NP bude umístěn půdorysně menší skleněný kubus ze zatmaveného matného skla se strukturálním zasklením se síťovým uspořádáním rámů. Nad tento kubus bude na ocelovém sloupu zavěšena konstrukce zastřešení, která tvarově kopíruje linií hřebene původního tvaru střech. Primární funkce této konstrukce bude stínění skleněného kubusu. Zastřešení bude tvořit konstrukce z panelů pokrytých elektrovoltaickými články rámově spojenými a zavěšenými na sloupu. Rozhodnutí o tomto radikálním řešení ovlivnili zejména tyto skutečnosti. Jihozápadní nároží zámku (střecha a úroveň 3. NP) podlehlo v posledních letech významné destrukci a nejsou dostupné podklady pro jeho přesnou rekonstrukci. Nároží prodělalo v historickém vývoji stavby několikerou přestavbu a z dostupných podkladů nedokážeme identifikovat autentický stav některého předchozího období. Právě komplikovanost posledního stavu tvaru střech a tedy jeho obtížná technická řešitelnost detailů odvodnění způsobila nejrychlejší destrukci v této části stavby Pro případné budoucí využití podkroví obou křídel zámku je třeba vytvořit vstupní prostory a přístup vůbec. Rohová pozice se pro přístup do obou podkroví současně jeví velmi praktická (po dobu do využití podkroví bude používat jako druhý vstup do společenské části). DOMOVNÍ TECHNIKA Objekt je připojen na obecní vodovod a elektro NN. V přilehlé ulici je veden plynovod. Pro domovní techniku jsou vyčleněny prostory v 1. NP (prostory s charakterem suterénu sklepů v jihozápadním cípu objektu. V podkroví západního křídla vytváří návrh možnost umístění plynové kotelny, která zajistí vytápění objektu. Visutá střecha nad novotvarem jihozápadního nároží umožňuje umístění solárních elektrovoltaických panelů. Toto využití střechy je však na zvážení zejména s ohledem na ekonomičnost záměru. DOPRAVA V KLIDU Návrh počítá s vybudováním nového parkoviště na pozemku číslo parcelní 5. Toto parkoviště bude pokrývat potřebu parkovacích stání pro část zámeckého areálu (zámek a sýpku), na východní straně areálu předpokládá vznik další parkovací plochy pro přilehlé objekty na východní straně nádvoří zámku.

6 PŮDORYS 1.NP 1:200 LEGENDA m2 1-4 PROSTORY KULTURNÍHO CENTRA 1 PŘÍSLUŠENSTVÍ KE SPOLEČENSKÉMU SÁLU 11 VSTUPNÍ HALA 60,4 74 WC pers EXPOZICE 1 VSTUP DO MUZEA VČELAŘSTVÍ VSTUP DO MULTIFUNKČNÍHO SÁLU 12 SCHODIŠTĚ 40,8 CELKEM 101,2 2 VÝSTAVNÍ PROSTORY HISTORIE ZÁMKU 21 VÝSTAVA 1 38,1 22 VÝSTAVA 2 30,1 23 ÚKLID A SKLAD 9,9 CELKEM 78,1 73 SKLAD 71 POKLADNA 3 SKLEPNÍ PROSTORY 47,6 4 ADMINISTRATIVNÍ ČÁST 41 VSTUPNÍ PODESTA 9,2 72 KANCELÁŘ MUZEA VČELAŘSTVÍ VSTUP DO VÝTAHU PRO TĚLESNĚ POSTIŽENÉ 42 WC inv. 2,9 CELKEM 12,1 5 INFOCENTRUM BUDEČSKA 51 INFOCENTRUM 49,4 52 SKLAD 16,6 53 WC pers. + ÚKLID 4,8 CELKEM 70,8 61 DÍLNA SPRÁVCE VSTUP SPRÁVCE HLAVNÍ VSTUP DO SPOLEČENSKÉHO SÁLU VSTUP DO KANCELÁŘÍ A VEDLEJŠÍ VSTUP DO SPOLEČENSKÝCH PROSTOR 6 TECHNICKÉ ZÁZEMÍ 61 DÍLNA SPRÁVCE 20,3 62 SKLAD 18,4 63 TECHNICKÁ MÍSTNOST (TUV) 17,4 CELKEM 56,1 62 SKLAD 63 TECHNICKÁ MÍSTNOST (ZÁSOBNÍKY TUV) 22 VÝSTAVNÍ PROSTOR - HISTORIE ZÁMKU 2 23 ÚKLID A SKLAD 21 VÝSTAVNÍ PROSTOR - HISTORIE ZÁMKU HLAVNÍ VSTUPNÍ HALA 51 INFOCENTRUM BUDEČSKA ÚKLID WC pers. 42 WC inv. 52 SKLAD 7 MUZEUM VČELAŘSTVÍ 71 POKLADNA 23,8 72 KANCELÁŘ 35,1 73 SKLAD 12,2 74 WC pers. 3,2 75 EXPOZICE 1 37,3 CELKEM 111,6 SKLEP

7 PŮDORYS 2.NP 1:200 LEGENDA m2 1-4 PROSTORY KULTURNÍHO CENTRA 1 SPOLEČENSKÝ SÁL A PŘÍSLUŠNÉ PROSTORY 11 FOYER 31,1 12 SÁL 80,4 13 SALONEK 1 25,4 14 SALONEK 2 36,7 15 PŘÍSÁLÍ 18,1 71 GALERIE VSTUP DO MULTIFUNKČNÍHO SÁLU 16 ŠATNA 27,9 17 ÚKLID 3,7 18 SKLADY 14,5 19 WC MUŽI 8,6 71 CHODBA 72 EXPOZICE 2 20 WC ŽENY 10,4 21 WC inv. 2,5 CELKEM 259,3 3 MULTIFUNKČNÍ SÁL VEDLEJŠÍ VSTUP DO MUZEA VČELAŘSTVÍ 31 SÁL 159,6 32 SKLAD 27,3 CELKEM 186,9 zvedací plošina pro tělesně postižené 73 EXPOZICE 3 4 ADMINISTRATIVNÍ ČÁST 41 VERTIKÁLNÍ KOMUNIKACE 22,6 42 KANCELÁŘ 24,2 43 ZASEDACÍ MÍSTNOST 25,3 44 SKLAD 4,7 45 WC 8,7 74 EXPOZICE 4 46 ÚKLID 3,5 47 CHODBA 10,2 CELKEM 99,2 7 MUZEUM VČELAŘSTVÍ VEDLEJŠÍ VSTUP DO SPOLEČENSKÉHO SÁLU 77 WC M 18 SKLAD 18 SKLAD 76 WC Ž 75 ÚKLID 21 WC inv. 20 WC Ž 16 ŠATNA 19 WC M 17 ÚKLID 15 PŘÍSÁLÍ 18 SKLAD 14 SALONEK 2 11 FOYER 12 SÁL krb 46 ÚKLID 13 SALONEK 1 WC Ž WC M 43 ZASEDACÍ MÍSTNOST CHODBA 42 KANCELÁŘ 44 SKLAD 31 MULTIFUNKČNÍ SÁL (koncerty, výstavy, divadlo, obřadní síň, promítání) 32 SKLAD 71 GALERIE, CHODBA 40,9 72 EXPOZICE 2 39,3 73 EXPOZICE 3 38,1 74 EXPOZICE 4 24,4 75 ÚKLID 5,3 76 WC ŽENY 5,8 77 WC MUŽI 7,5 CELKEM 161,3 ZVONICE VSTUP DO PODKROVÍ

8 PŮDORYS 3.NP 1:200 LEGENDA m2 1 PROSTORY KULTURNÍHO CENTRA 1 PŘÍSLUŠENSTVÍ KE SPOLEČENSKÉMU SÁLU 11 VEDLEJŠÍ VSTUPNÍ PROSTOR 26,8 12 VEDLEJŠÍ VSTUPNÍ HALA 30,2 13 WC ŽENY 4,1 14 WC MUŽI 6,6 CELKEM 67,7 6 TECHNICKÉ ZÁZEMÍ 61 KOTELNA 20,7 8 BUDOUCÍ VYUŽITÍ 83 DODATEČNĚ VYUŽITELNÝ PROSTOR PODKROVÍ 81 EXPOZICE KROVU A KLENBY 79,2 82 PODKROVÍ HLAVNÍHO KŘÍDLA 216,6 83 PODKROVÍ ZÁPADNÍHO KŘÍDLA 85,1 CELKEM 380,9 POZNÁMKA: VEDLEJŠÍ VSTUPNÍ PROSTORY KULTURNÍHO CENTRA BUDOU V BUDOUCNU VYUŽITY PRO PODKROVÍ. 81 EXPOZICE KROVU A KLENBY 61 KOTELNA 12 VSTUPNÍ HALA TERASA 11 VSTUPNÍ PROSTOR 13 WC Ž 14 WC M 82 DODATEČNĚ VYUŽITELNÝ PROSTOR PODKROVÍ VSTUP DO PODKROVÍ

9 VÝKRES STŘECHY 1:200

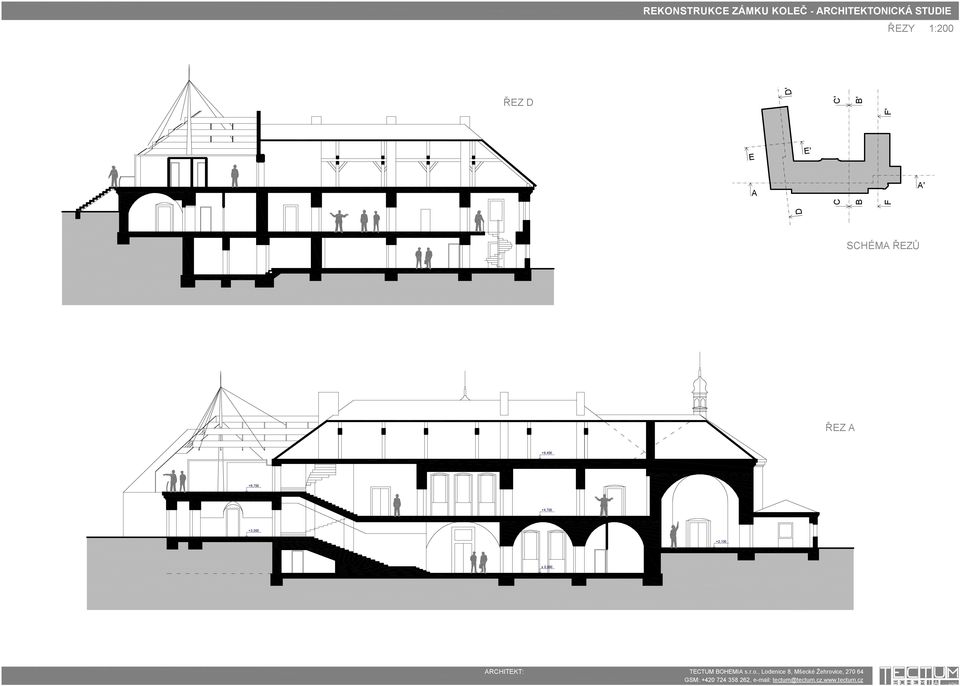

10 ŘEZY 1:200 D D' ŘEZ D E A E' C' C B B' F F' A' SCHÉMA ŘEZŮ ŘEZ A +9,400 +6,700 +4,700 +3,000 +2,100 ± 0,000

11 ŘEZY 1:200 +9,400 ŘEZ F +6,700 ŘEZ E E A E' C' C B B' F F' A' D D' +3,000 +2,100 SCHÉMA ŘEZŮ ±0,000 ŘEZ C ŘEZ B +9,400 +9,400 +4,700 +4,700 ± 0,000 ± 0,000
