1 EU peníze středním školám digitální učební materiál Číslo projektu: Číslo a název šablony klíčové aktivity: Tematická oblast, název DUMu: Autor: CZ.1.07/1.5.00/ III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Zdivo, VY_32_INOVACE_KOZ102 Ing. Marie Kozáková Ročník: I. Předmět: Téma: Anotace: Technologie Cihelné zdivo Žáci se seznámí s vlastnostmi cihelného zdiva, tloušťkami cihelných zdí, základními pojmy, základními pravidly zdění a s druhy zednického nářadí

2 Cihelné zdivo Cihelné zdivo se zdí z cihel na tradiční maltu. Cihly se používají pálené plné nebo děrované. Malta se používá vápenná, vápenocementová nebo cementová, podle požadavku na pevnost zdiva. Malta cihly spojuje a vyrovnává nestejné výšky cihel. Cihly mají drsný povrch a tím je zajištěno pevné spojení s maltou. Vazba zdiva zajišťuje vnitřní spojení zdiva a roznášení zatížení na větší plochu. strana 2

3 Vlastnosti cihelného zdiva Výhody: - zdivo je suché - dostatečně únosné - má dobré akumulační a zvukově izolační vlastnosti - můžeme vytvářet zdi různých tvarů a rozměrů - cihly se snadno přisekávají a jsou poměrně lehké strana 3

4 Vlastnosti cihelného zdiva Nevýhody: - nesplňuje tepelně technické požadavky - je pracné, těžké - má velkou spotřebu malty - jeho provádění je časově náročné strana 4

5 Tloušťky zdí Rozměry cihly pálené plné CP (klasického formátu) 290 x 140 x 65 mm Tloušťka zdi 1 cihla Kótování zdi na výkresech (mm) 300 Skutečná tloušťka zdi (mm) ½ cihly cihly ½ cihly strana 5

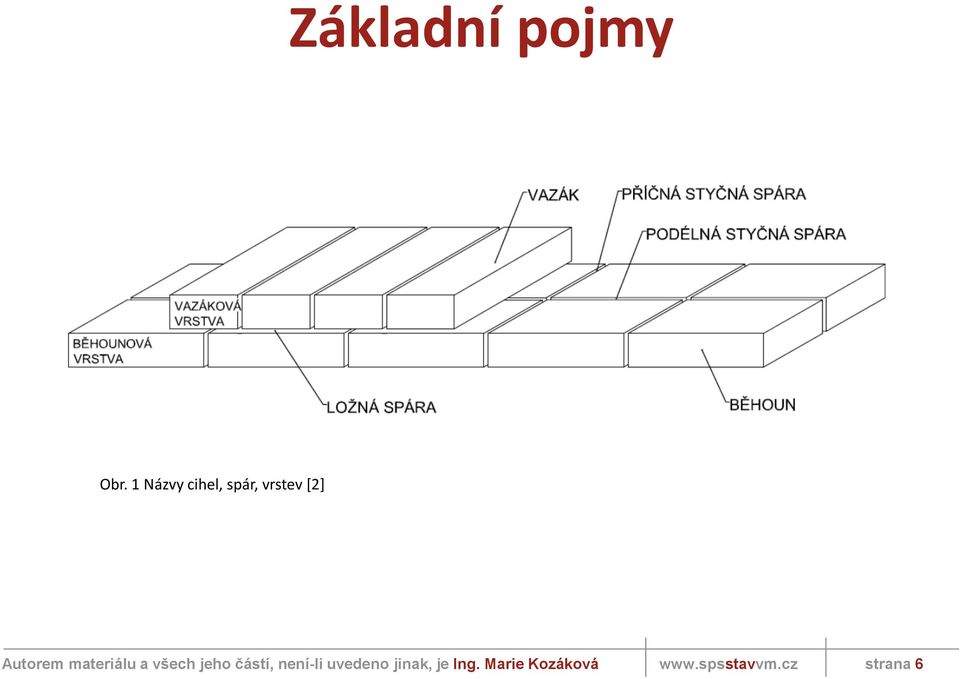

6 Základní pojmy Obr. 1 Názvy cihel, spár, vrstev [2] strana 6

7 Druhy spár Ložné spáry Ložné spáry jsou vodorovné, ve kterých cihly leží. Minimální tloušťka je 6 mm, maximální tloušťka je 15 mm. Styčné spáry Styčné spáry jsou svislé. Podle umístění mohou být podélné, které jsou rovnoběžné s lícem zdiva nebo příčné, které jsou kolmé k líci zdiva. Tloušťka styčných spár je obvykle 10 mm. strana 7

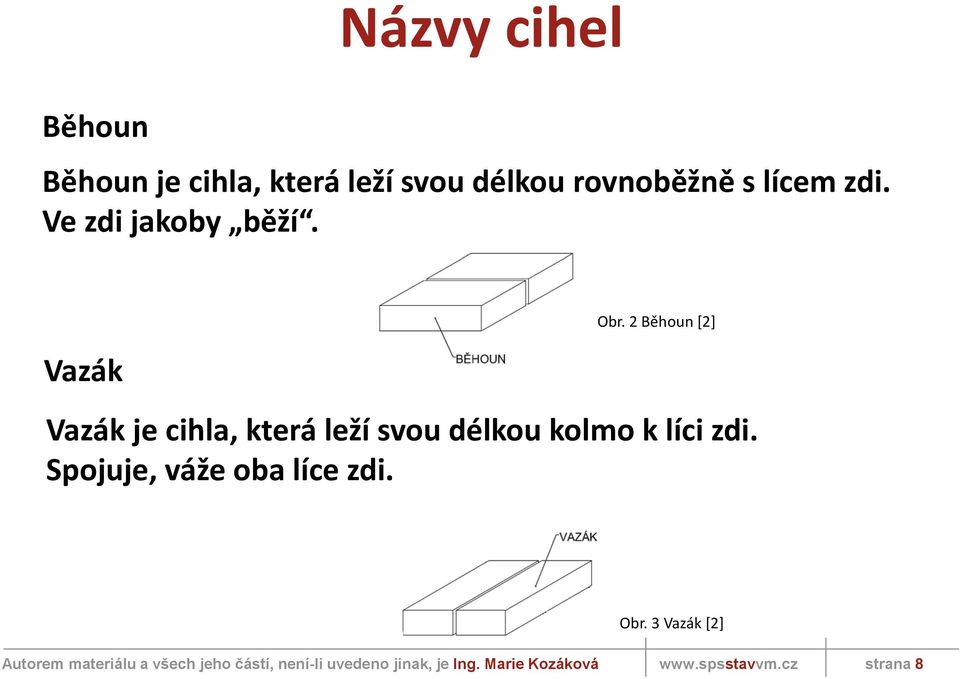

8 Názvy cihel Běhoun Běhoun je cihla, která leží svou délkou rovnoběžně s lícem zdi. Ve zdi jakoby běží. Vazák Obr. 2 Běhoun [2] Vazák je cihla, která leží svou délkou kolmo k líci zdi. Spojuje, váže oba líce zdi. Obr. 3 Vazák [2] strana 8

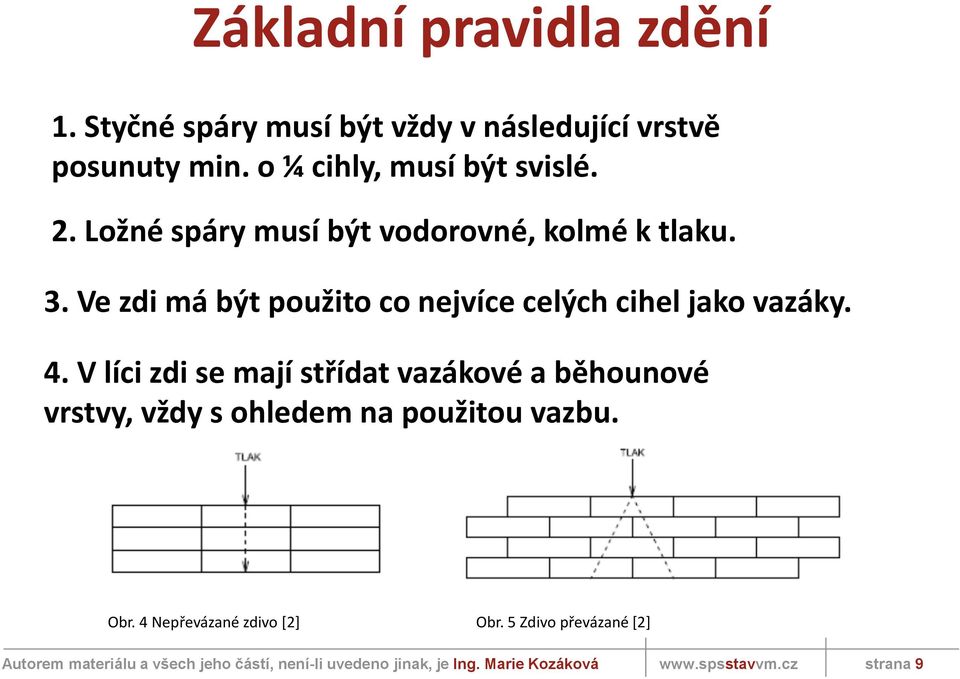

9 Základní pravidla zdění 1. Styčné spáry musí být vždy v následující vrstvě posunuty min. o ¼ cihly, musí být svislé. 2. Ložné spáry musí být vodorovné, kolmé k tlaku. 3. Ve zdi má být použito co nejvíce celých cihel jako vazáky. 4. V líci zdi se mají střídat vazákové a běhounové vrstvy, vždy s ohledem na použitou vazbu. Obr. 4 Nepřevázané zdivo [2] Obr. 5 Zdivo převázané [2] strana 9

10 Zednické nářadí a pomůcky Druhy: - nářadí pro zdění zednická lžíce a kladivo, naběračka, palička, sekáče, zednická šňůra - nářadí pro omítání a spárování zednická lžíce, naběračka, hladítka, zednické skoby, štětka - měřící pomůcky metr, pásmo, vodováha, hadicová vodováha, olovnice, úhelnice - ochranné pomůcky ochranná přilba, brýle, obličejový štítek, ochranné pásy a lana respirátory, rukavice, pracovní oděv a obuv Požadavky: - vhodný tvar, hmotnost, rozměry - správné ošetření a uložení strana 10

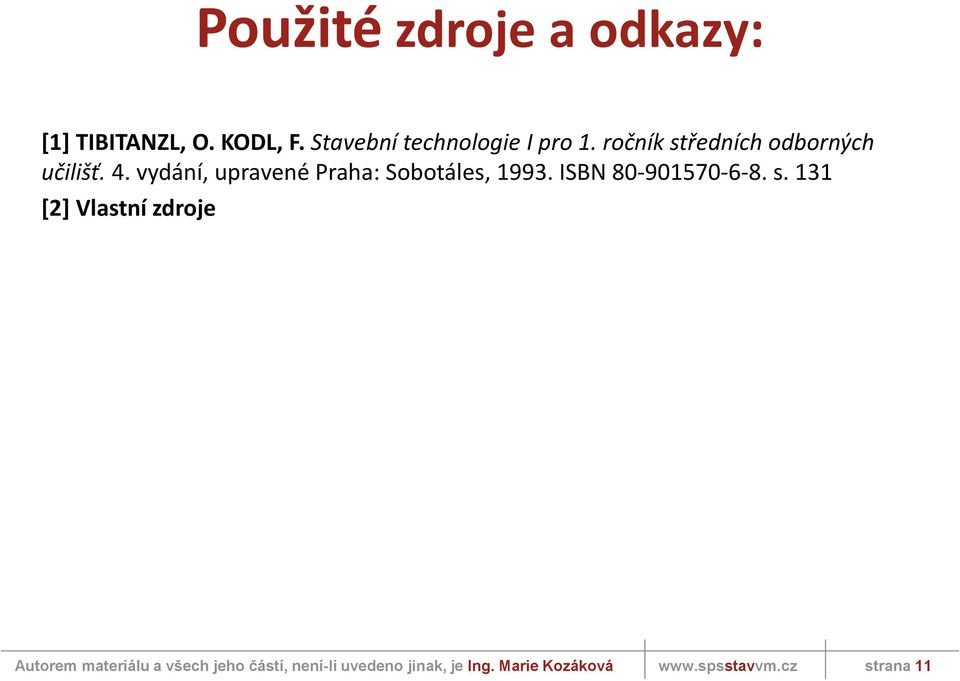

11 Použité zdroje a odkazy: [1] TIBITANZL, O. KODL, F. Stavební technologie I pro 1. ročník středních odborných učilišť. 4. vydání, upravené Praha: Sobotáles, ISBN s. 131 [2] Vlastní zdroje strana 11
