Chladící stropy - ALFATHERM

Transkript

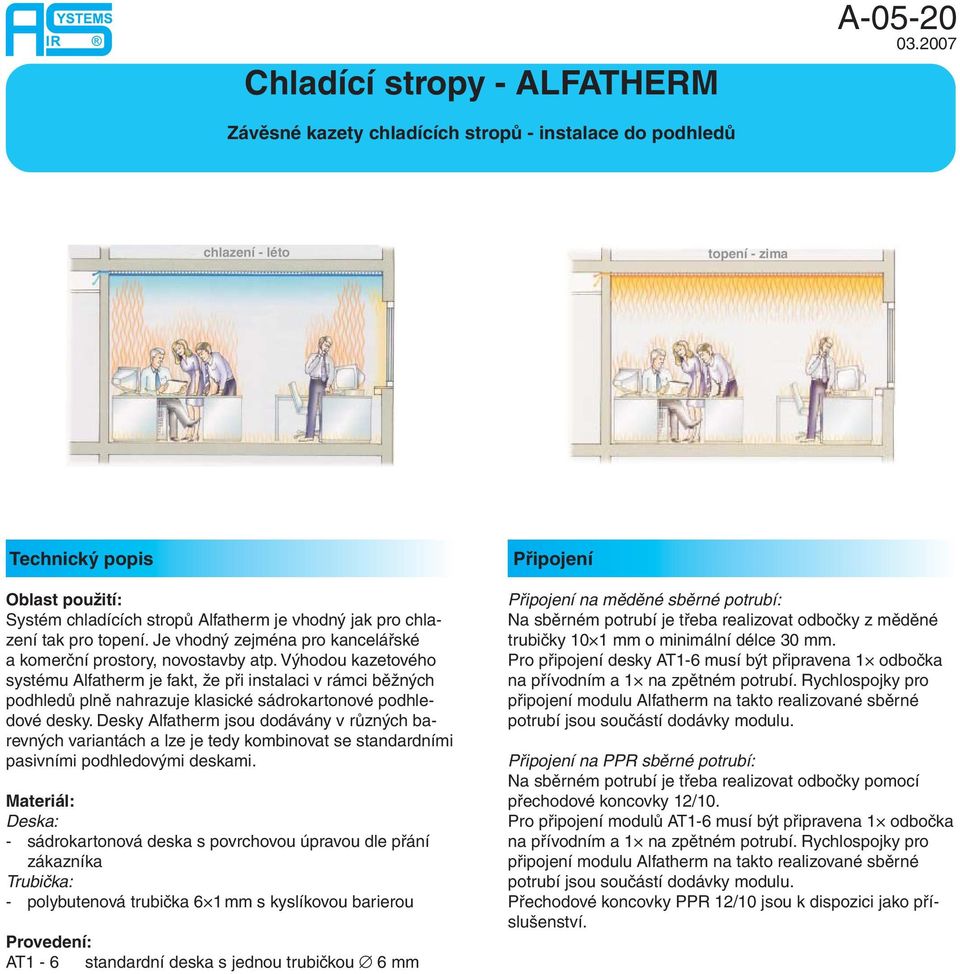

1 Chladící stropy - ALFATHERM A Závěsné kazety chladících stropů - instalace do podhledů chlazení - léto topení - zima Technický popis Oblast použití: Systém chladících stropů Alfatherm je vhodný jak pro chlazení tak pro topení. Je vhodný zejména pro kancelářské a komerční prostory, novostavby atp. Výhodou kazetového systému Alfatherm je fakt, že při instalaci v rámci běžných podhledů plně nahrazuje klasické sádrokartonové podhledové desky. Desky Alfatherm jsou dodávány v různých barevných variantách a lze je tedy kombinovat se standardními pasivními podhledovými deskami. Materiál: Deska: - sádrokartonová deska s povrchovou úpravou dle přání zákazníka Trubička: - polybutenová trubička 6 1 mm s kyslíkovou barierou Provedení: AT1-6 standardní deska s jednou trubičkou 6 mm Připojení Připojení na měděné sběrné potrubí: Na sběrném potrubí je třeba realizovat odbočky z měděné trubičky 10 1 mm o minimální délce 30 mm. Pro připojení desky AT1-6 musí být připravena 1 odbočka na přívodním a 1 na zpětném potrubí. Rychlospojky pro připojení modulu Alfatherm na takto realizované sběrné potrubí jsou součástí dodávky modulu. Připojení na PPR sběrné potrubí: Na sběrném potrubí je třeba realizovat odbočky pomocí přechodové koncovky 12/10. Pro připojení modulů AT1-6 musí být připravena 1 odbočka na přívodním a 1 na zpětném potrubí. Rychlospojky pro připojení modulu Alfatherm na takto realizované sběrné potrubí jsou součástí dodávky modulu. Přechodové koncovky PPR 12/10 jsou k dispozici jako příslušenství.

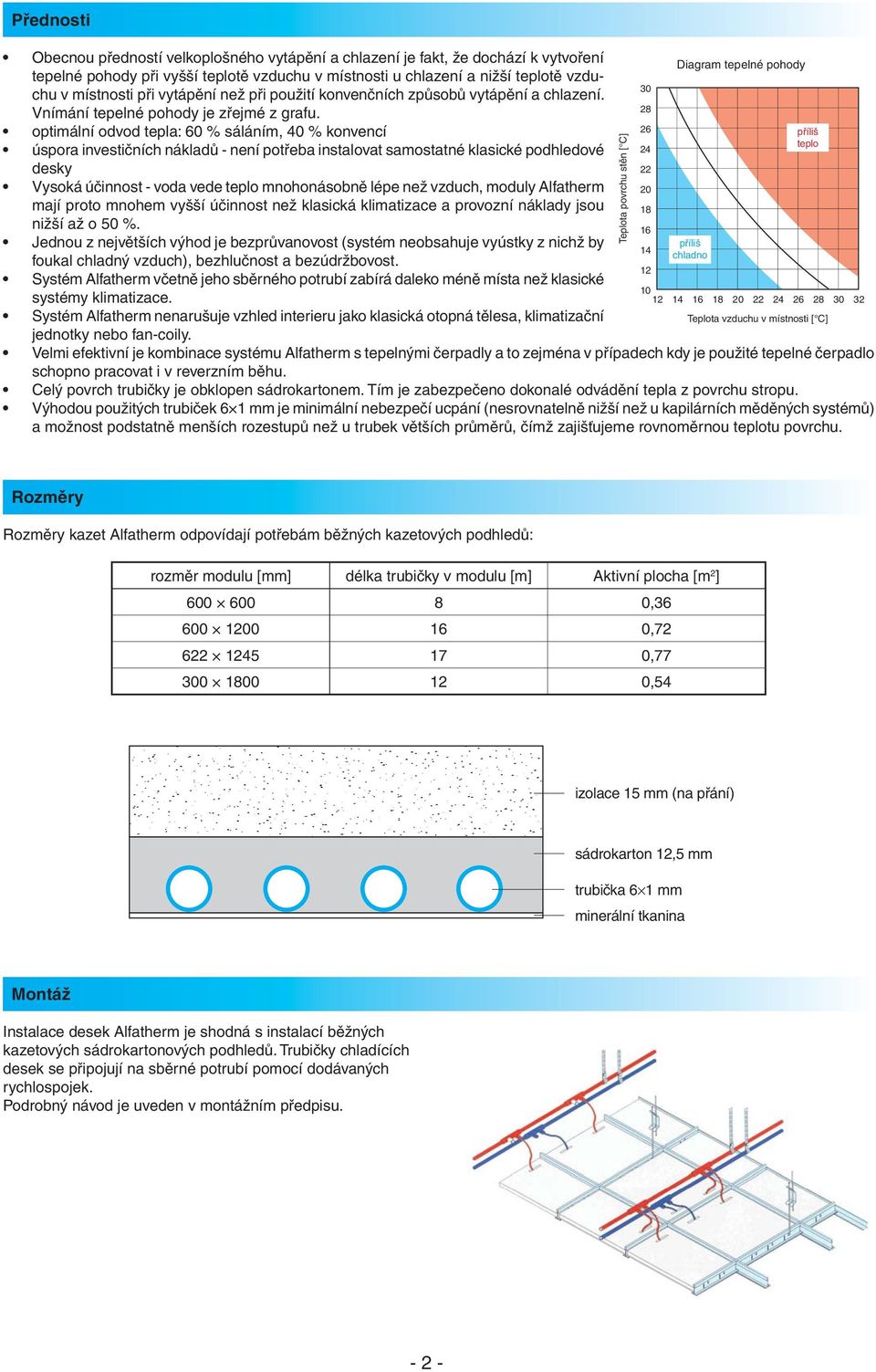

2 Přednosti Obecnou předností velkoplošného vytápění a chlazení je fakt, že dochází k vytvoření tepelné pohody při vyšší teplotě vzduchu v místnosti u chlazení a nižší teplotě vzduchu v místnosti při vytápění než při použití konvenčních způsobů vytápění a chlazení. Vnímání tepelné pohody je zřejmé z grafu. optimální odvod tepla: 60 % sáláním, 40 % konvencí úspora investičních nákladů - není potřeba instalovat samostatné klasické podhledové desky Vysoká účinnost - voda vede teplo mnohonásobně lépe než vzduch, moduly Alfatherm mají proto mnohem vyšší účinnost než klasická klimatizace a provozní náklady jsou nižší až o 50 %. Jednou z největších výhod je bezprůvanovost (systém neobsahuje vyústky z nichž by foukal chladný vzduch), bezhlučnost a bezúdržbovost. Systém Alfatherm včetně jeho sběrného potrubí zabírá daleko méně místa než klasické systémy klimatizace. Systém Alfatherm nenarušuje vzhled interieru jako klasická otopná tělesa, klimatizační jednotky nebo fan-coily. Velmi efektivní je kombinace systému Alfatherm s tepelnými čerpadly a to zejména v případech kdy je použité tepelné čerpadlo schopno pracovat i v reverzním běhu. Celý povrch trubičky je obklopen sádrokartonem. Tím je zabezpečeno dokonalé odvádění tepla z povrchu stropu. Výhodou použitých trubiček 6 1 mm je minimální nebezpečí ucpání (nesrovnatelně nižší než u kapilárních měděných systémů) a možnost podstatně menších rozestupů než u trubek větších průměrů, čímž zajišťujeme rovnoměrnou teplotu povrchu. Rozměry Rozměry kazet Alfatherm odpovídají potřebám běžných kazetových podhledů: rozměr modulu [mm] délka trubičky v modulu [m] Aktivní plocha [m 2 ] , , , ,54 Montáž Instalace desek Alfatherm je shodná s instalací běžných kazetových sádrokartonových podhledů. Trubičky chladících desek se připojují na sběrné potrubí pomocí dodávaných rychlospojek. Podrobný návod je uveden v montážním předpisu

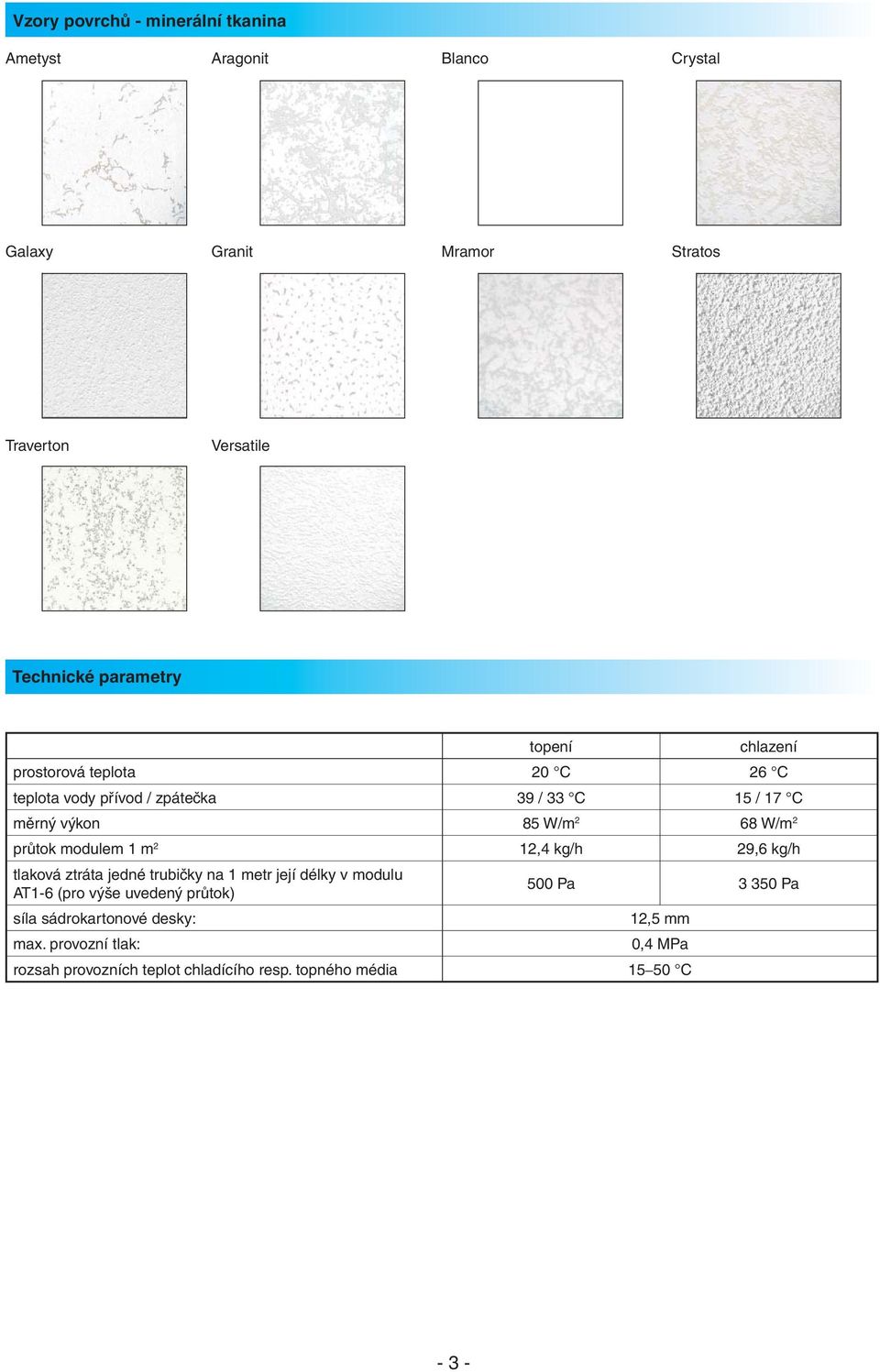

3 Vzory povrchů - minerální tkanina Ametyst Aragonit Blanco Crystal Galaxy Granit Mramor Stratos Traverton Versatile Technické parametry topení chlazení prostorová teplota 20 C 26 C teplota vody přívod / zpátečka 39 / 33 C 15 / 17 C měrný výkon 85 W/m 2 68 W/m 2 průtok modulem 1 m 2 12,4 kg/h 29,6 kg/h tlaková ztráta jedné trubičky na 1 metr její délky v modulu AT1-6 (pro výše uvedený průtok) 500 Pa Pa síla sádrokartonové desky: 12,5 mm max. provozní tlak: 0,4 MPa rozsah provozních teplot chladícího resp. topného média C - 3 -

4 Návrhové diagramy

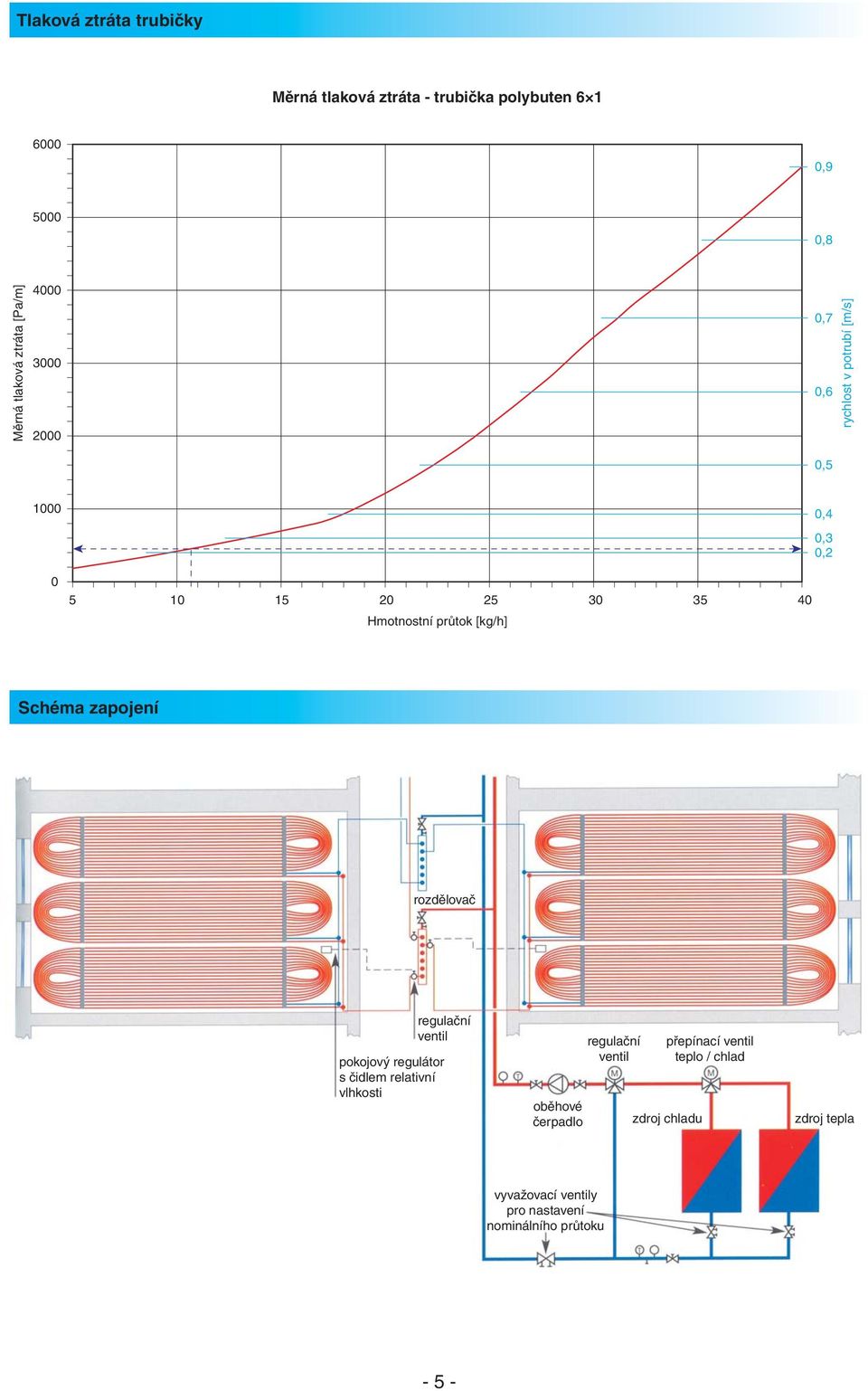

5 Tlaková ztráta trubičky Schéma zapojení rozdělovač regulační ventil pokojový regulátor s čidlem relativní vlhkosti oběhové čerpadlo regulační ventil přepínací ventil teplo / chlad zdroj chladu zdroj tepla vyvažovací ventily pro nastavení nominálního průtoku - 5 -

6 Příklad návrhu Hledáme měrné výkony a tlakové ztráty navrhovaného modulu pro následující zadání: Požadovaná teplota vzduchu v místnosti 26 C Teplotní spád chladné vody 15/17 C Navrhovaný rozměr modulu mm. Z teplotního spádu chladné vody vyplývá, že střední teplota vody je 16 C. Rozdíl mezi požadovanou teplotou vzduchu a střední teplotou vody je 10 K (26-10). Pro tuto střední teplotu z příslušného grafu odečteme na levé stupnici měrný chladicí výkon na čtvereční metr tj. 68 W/m 2. Zároveň můžeme na stupnici vpravo odečíst rozdíl teploty vzduchu v místnosti a povrchové teploty aktivních modulů chladicího stropu, tj. 6 K. Z toho nám vyplyne povrchová teplota aktivních modulů chladicího stropu 20 C. Z teplotního spádu chladné vody, měrné tepelné kapacity a hustoty vody zjistíme měrný hmotnostní průtok tj. 29,6 kg/h m 2 modulu. Námi navrhované moduly ( ) mají aktivní plochu 0,36 m 2. Z toho vyplývá, že projektovaný hmotnostní průtok jedním modulem bude 10,7 kg/h. Z grafu závislosti tlakové ztráty kapiláry odečteme pro požadovaný průtok (10,7 kg/h) měrnou tlakovou ztrátu trubičky v modulu tj. 450 Pa/m. Délka trubičky jednoho okruhu v modulu je 8 m. Tlaková ztráta modulu bude tedy 3600 Pa/modul ( ). Výsledek návrhu je tedy následující. Hmotnostní průtok jedním modulem bude 10,7 kg/h při tlakové ztrátě celého modulu 3,6 kpa. Pro teplotu vzduchu v místnosti 26 C a teplotní spád chladné vody 15/17 C platí, že povrchová teplota aktivních modulů chladicího stropu bude 20 C a měrný tepelný výkon bude 68 W/m 2 aktivní plochy. Použijeme-li zapojení jednotlivých modulů v systému Tiechelmann, musíme dbát na to, aby tlakové ztráty jednotlivých použitých modulů byly vždy stejné. V případě požadavku lze vyrobit např. modul tak, že bude obsahovat pouze jeden okruh délky 8 m. Výkonově bude tedy odpovídat modulu a tlaková ztráta bude stejná jako u modulu Výpočet v režimu topení je prováděn analogicky. Např. pro požadovanou teplotu vzduchu 20 C a teplotní spád topné vody 39/33 C pro modul bude platit následující: Hmotnostní průtok jedním modulem bude 4,5 kg/h při tlakové ztrátě ~2 kpa. Pro teplotu vzduchu v místnosti 20 C a teplotní spád topné vody 39/33 C platí, že povrchová teplota aktivních modulů chladicího stropu bude 31 C a měrný tepelný výkon bude 85 W/m 2 aktivní plochy. Výrobce si vyhrazuje právo měnit parametry svých výrobků bez předchozího upozornění. Aktualizované vydání naleznete na internetové adrese Bližší informace získáte na adresách: Modřanská 98 Šámalova Praha Brno tel: tel: fax: fax:
