1 EXTERNÍ MINCOVNÍKOVÉ ZAŘÍZENÍ PŮVODNÍ MANUÁL K INSTALACI A PROGRAMOVÁNÍ C Datum vydání:

2

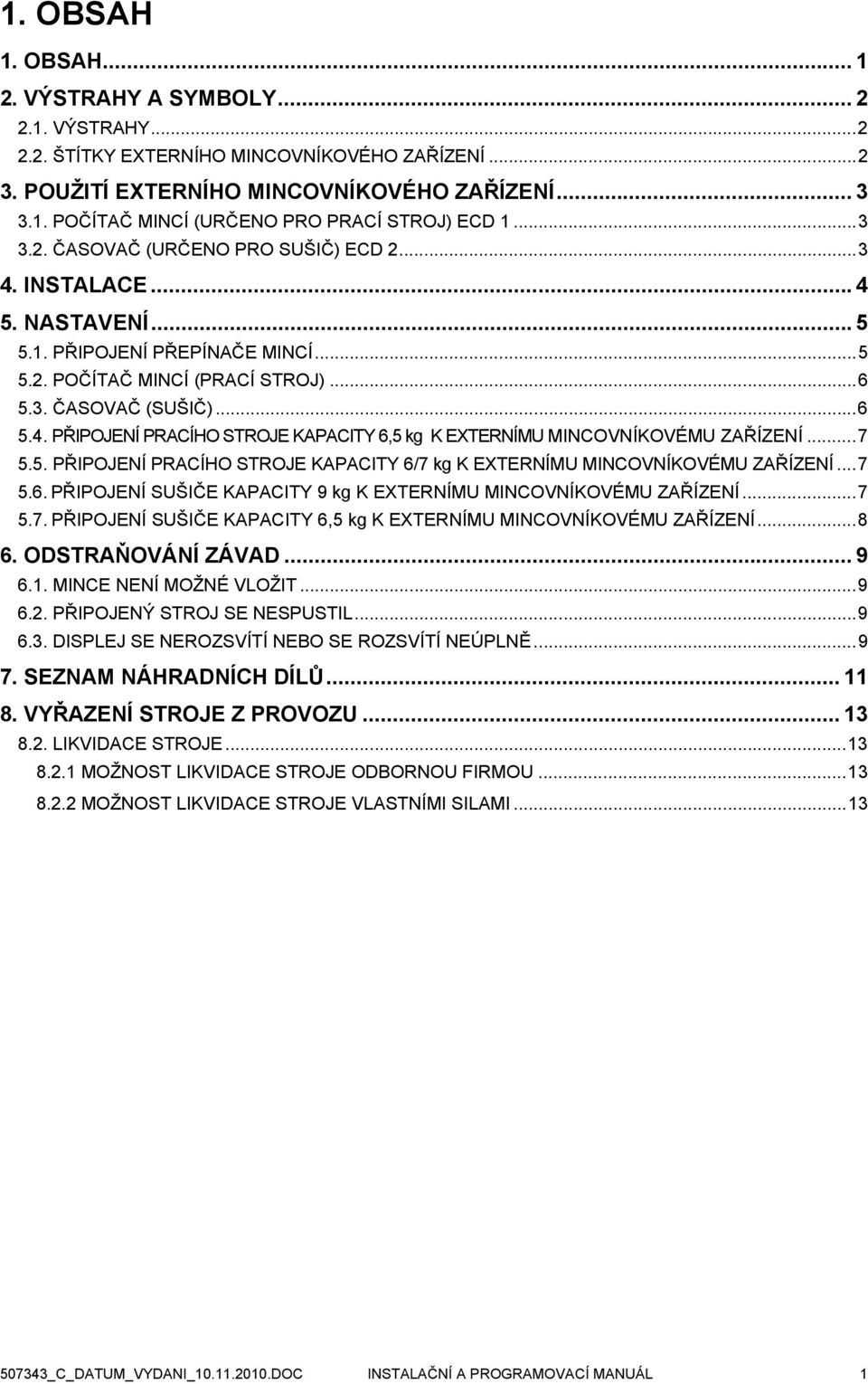

3 1. OBSAH 1. OBSAH VÝSTRAHY A SYMBOLY VÝSTRAHY ŠTÍTKY EXTERNÍHO MINCOVNÍKOVÉHO ZAŘÍZENÍ POUŽITÍ EXTERNÍHO MINCOVNÍKOVÉHO ZAŘÍZENÍ POČÍTAČ MINCÍ (URČENO PRO PRACÍ STROJ) ECD ČASOVAČ (URČENO PRO SUŠIČ) ECD INSTALACE NASTAVENÍ PŘIPOJENÍ PŘEPÍNAČE MINCÍ POČÍTAČ MINCÍ (PRACÍ STROJ) ČASOVAČ (SUŠIČ) PŘIPOJENÍ PRACÍHO STROJE KAPACITY 6,5 kg K EXTERNÍMU MINCOVNÍKOVÉMU ZAŘÍZENÍ PŘIPOJENÍ PRACÍHO STROJE KAPACITY 6/7 kg K EXTERNÍMU MINCOVNÍKOVÉMU ZAŘÍZENÍ PŘIPOJENÍ SUŠIČE KAPACITY 9 kg K EXTERNÍMU MINCOVNÍKOVÉMU ZAŘÍZENÍ PŘIPOJENÍ SUŠIČE KAPACITY 6,5 kg K EXTERNÍMU MINCOVNÍKOVÉMU ZAŘÍZENÍ ODSTRAŇOVÁNÍ ZÁVAD MINCE NENÍ MOŽNÉ VLOŽIT PŘIPOJENÝ STROJ SE NESPUSTIL DISPLEJ SE NEROZSVÍTÍ NEBO SE ROZSVÍTÍ NEÚPLNĚ SEZNAM NÁHRADNÍCH DÍLŮ VYŘAZENÍ STROJE Z PROVOZU LIKVIDACE STROJE MOŽNOST LIKVIDACE STROJE ODBORNOU FIRMOU MOŽNOST LIKVIDACE STROJE VLASTNÍMI SILAMI _C_DATUM_VYDANI_ DOC INSTALAČNÍ A PROGRAMOVACÍ MANUÁL 1

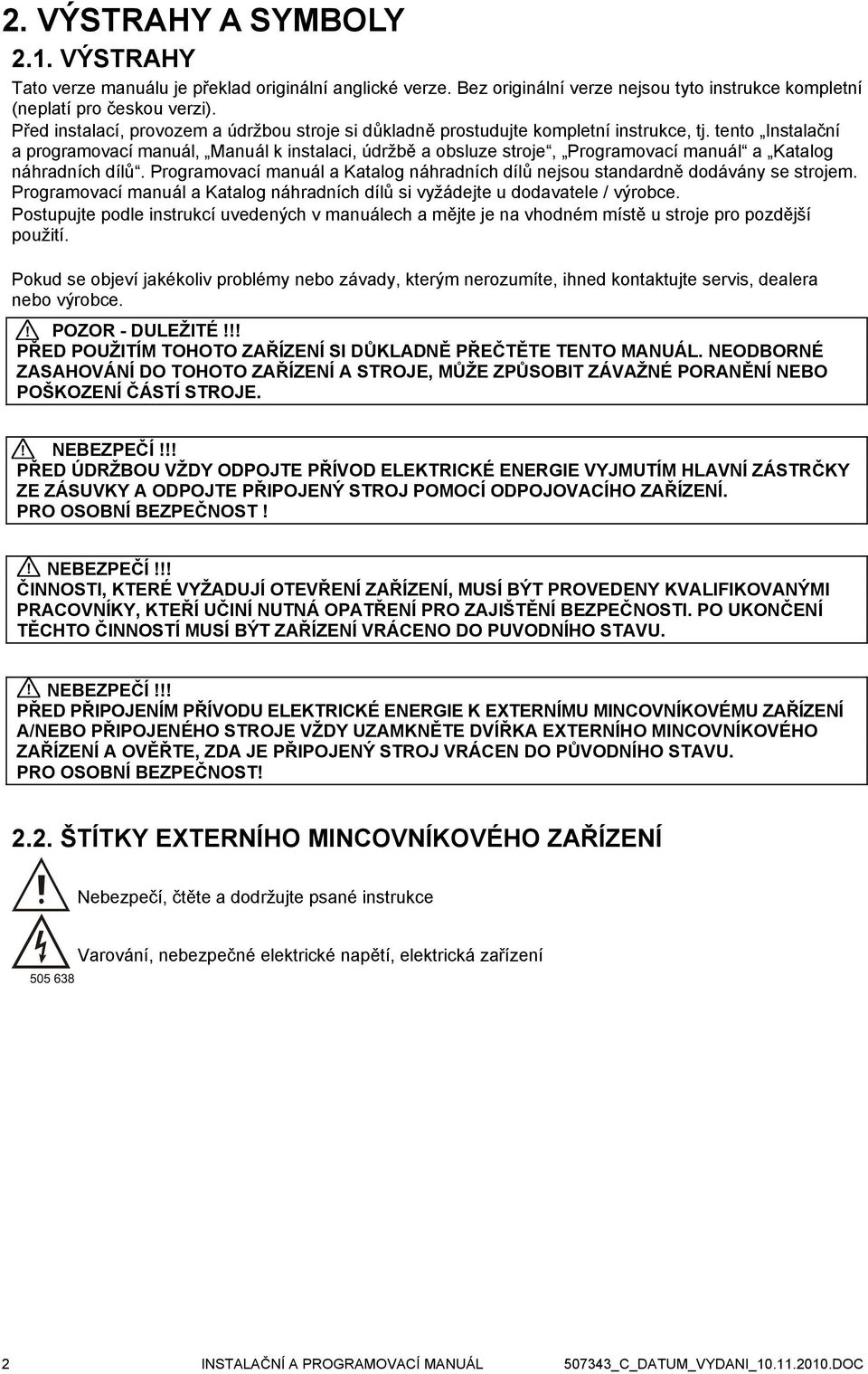

4 2. VÝSTRAHY A SYMBOLY 2.1. VÝSTRAHY Tato verze manuálu je překlad originální anglické verze. Bez originální verze nejsou tyto instrukce kompletní (neplatí pro českou verzi). Před instalací, provozem a údržbou stroje si důkladně prostudujte kompletní instrukce, tj. tento Instalační a programovací manuál, Manuál k instalaci, údržbě a obsluze stroje, Programovací manuál a Katalog náhradních dílů. Programovací manuál a Katalog náhradních dílů nejsou standardně dodávány se strojem. Programovací manuál a Katalog náhradních dílů si vyžádejte u dodavatele / výrobce. Postupujte podle instrukcí uvedených v manuálech a mějte je na vhodném místě u stroje pro pozdější použití. Pokud se objeví jakékoliv problémy nebo závady, kterým nerozumíte, ihned kontaktujte servis, dealera nebo výrobce.! POZOR - DULEŽITÉ!!! PŘED POUŽITÍM TOHOTO ZAŘÍZENÍ SI DŮKLADNĚ PŘEČTĚTE TENTO MANUÁL. NEODBORNÉ ZASAHOVÁNÍ DO TOHOTO ZAŘÍZENÍ A STROJE, MŮŽE ZPŮSOBIT ZÁVAŽNÉ PORANĚNÍ NEBO POŠKOZENÍ ČÁSTÍ STROJE.! NEBEZPEČÍ!!! PŘED ÚDRŽBOU VŽDY ODPOJTE PŘÍVOD ELEKTRICKÉ ENERGIE VYJMUTÍM HLAVNÍ ZÁSTRČKY ZE ZÁSUVKY A ODPOJTE PŘIPOJENÝ STROJ POMOCÍ ODPOJOVACÍHO ZAŘÍZENÍ. PRO OSOBNÍ BEZPEČNOST!! NEBEZPEČÍ!!! ČINNOSTI, KTERÉ VYŽADUJÍ OTEVŘENÍ ZAŘÍZENÍ, MUSÍ BÝT PROVEDENY KVALIFIKOVANÝMI PRACOVNÍKY, KTEŘÍ UČINÍ NUTNÁ OPATŘENÍ PRO ZAJIŠTĚNÍ BEZPEČNOSTI. PO UKONČENÍ TĚCHTO ČINNOSTÍ MUSÍ BÝT ZAŘÍZENÍ VRÁCENO DO PUVODNÍHO STAVU.! NEBEZPEČÍ!!! PŘED PŘIPOJENÍM PŘÍVODU ELEKTRICKÉ ENERGIE K EXTERNÍMU MINCOVNÍKOVÉMU ZAŘÍZENÍ A/NEBO PŘIPOJENÉHO STROJE VŽDY UZAMKNĚTE DVÍŘKA EXTERNÍHO MINCOVNÍKOVÉHO ZAŘÍZENÍ A OVĚŘTE, ZDA JE PŘIPOJENÝ STROJ VRÁCEN DO PŮVODNÍHO STAVU. PRO OSOBNÍ BEZPEČNOST! 2.2. ŠTÍTKY EXTERNÍHO MINCOVNÍKOVÉHO ZAŘÍZENÍ Nebezpečí, čtěte a dodržujte psané instrukce Varování, nebezpečné elektrické napětí, elektrická zařízení 2 INSTALAČNÍ A PROGRAMOVACÍ MANUÁL _C_DATUM_VYDANI_ DOC

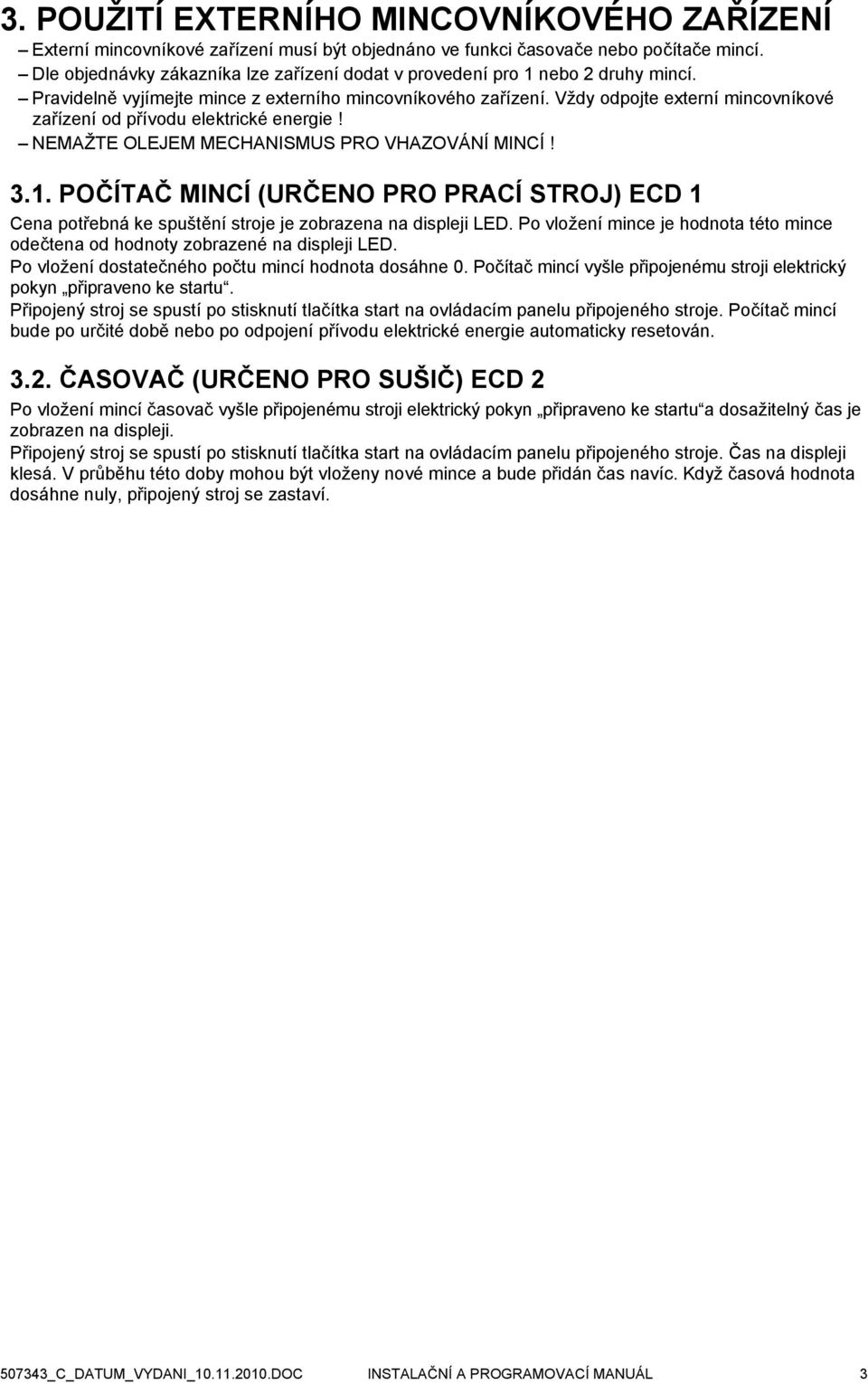

5 3. POUŽITÍ EXTERNÍHO MINCOVNÍKOVÉHO ZAŘÍZENÍ Externí mincovníkové zařízení musí být objednáno ve funkci časovače nebo počítače mincí. Dle objednávky zákazníka lze zařízení dodat v provedení pro 1 nebo 2 druhy mincí. Pravidelně vyjímejte mince z externího mincovníkového zařízení. Vždy odpojte externí mincovníkové zařízení od přívodu elektrické energie! NEMAŽTE OLEJEM MECHANISMUS PRO VHAZOVÁNÍ MINCÍ! 3.1. POČÍTAČ MINCÍ (URČENO PRO PRACÍ STROJ) ECD 1 Cena potřebná ke spuštění stroje je zobrazena na displeji LED. Po vložení mince je hodnota této mince odečtena od hodnoty zobrazené na displeji LED. Po vložení dostatečného počtu mincí hodnota dosáhne 0. Počítač mincí vyšle připojenému stroji elektrický pokyn připraveno ke startu. Připojený stroj se spustí po stisknutí tlačítka start na ovládacím panelu připojeného stroje. Počítač mincí bude po určité době nebo po odpojení přívodu elektrické energie automaticky resetován ČASOVAČ (URČENO PRO SUŠIČ) ECD 2 Po vložení mincí časovač vyšle připojenému stroji elektrický pokyn připraveno ke startu a dosažitelný čas je zobrazen na displeji. Připojený stroj se spustí po stisknutí tlačítka start na ovládacím panelu připojeného stroje. Čas na displeji klesá. V průběhu této doby mohou být vloženy nové mince a bude přidán čas navíc. Když časová hodnota dosáhne nuly, připojený stroj se zastaví _C_DATUM_VYDANI_ DOC INSTALAČNÍ A PROGRAMOVACÍ MANUÁL 3

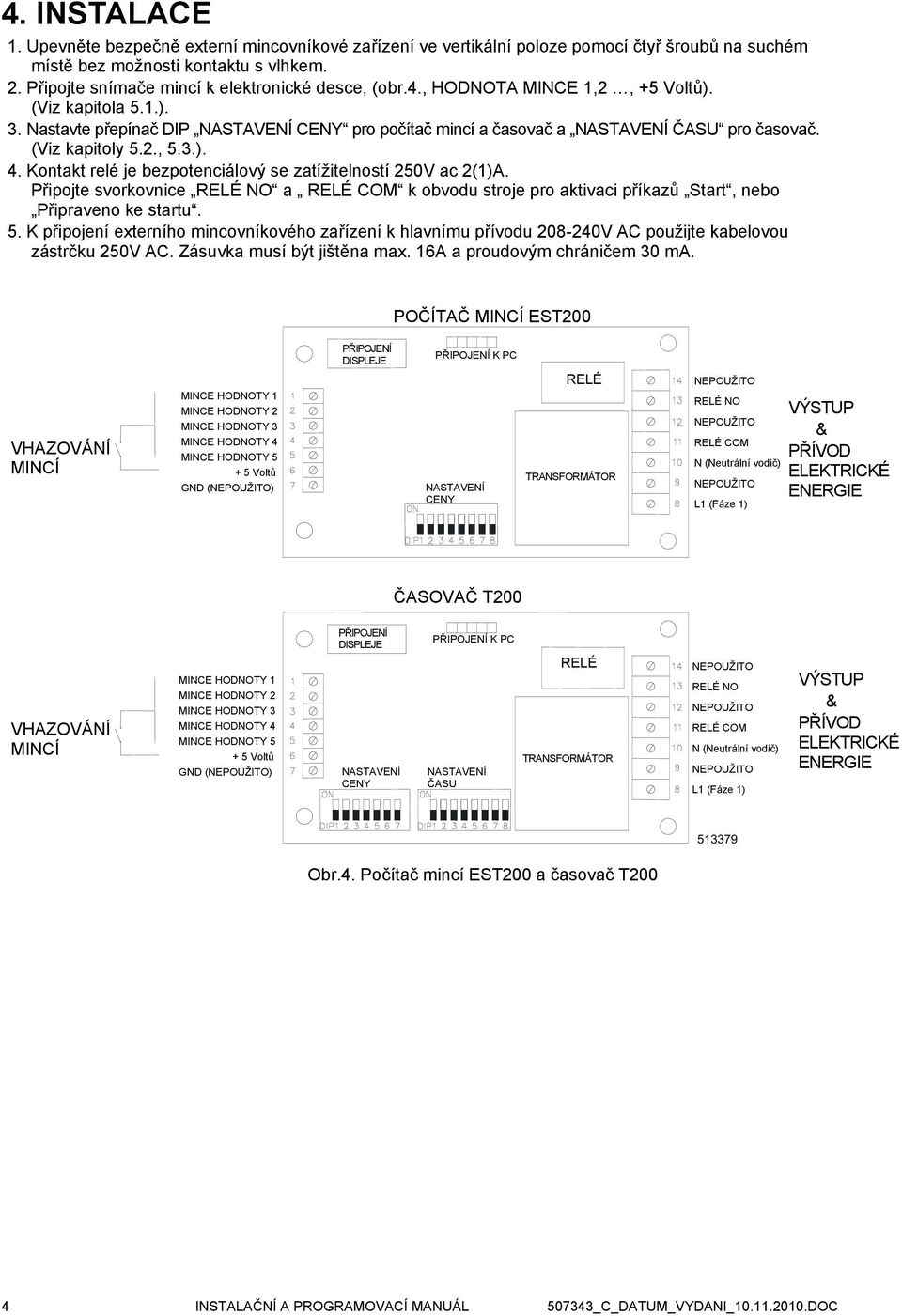

6 4. INSTALACE 1. Upevněte bezpečně externí mincovníkové zařízení ve vertikální poloze pomocí čtyř šroubů na suchém místě bez možnosti kontaktu s vlhkem. 2. Připojte snímače mincí k elektronické desce, (obr.4., HODNOTA MINCE 1,2, +5 Voltů). (Viz kapitola 5.1.). 3. Nastavte přepínač DIP NASTAVENÍ CENY pro počítač mincí a časovač a NASTAVENÍ ČASU pro časovač. (Viz kapitoly 5.2., 5.3.). 4. Kontakt relé je bezpotenciálový se zatížitelností 250V ac 2(1)A. Připojte svorkovnice RELÉ NO a RELÉ COM k obvodu stroje pro aktivaci příkazů Start, nebo Připraveno ke startu. 5. K připojení externího mincovníkového zařízení k hlavnímu přívodu V AC použijte kabelovou zástrčku 250V AC. Zásuvka musí být jištěna max. 16A a proudovým chráničem 30 ma. POČÍTAČ MINCÍ EST200 PŘIPOJENÍ DISPLEJE PŘIPOJENÍ K PC VHAZOVÁNÍ MINCÍ MINCE HODNOTY 1 MINCE HODNOTY 2 MINCE HODNOTY 3 MINCE HODNOTY 4 MINCE HODNOTY Voltů GND (NEPOUŽITO) NASTAVENÍ CENY RELÉ TRANSFORMÁTOR NEPOUŽITO RELÉ NO NEPOUŽITO RELÉ COM N (Neutrální vodič) NEPOUŽITO L1 (Fáze 1) VÝSTUP & PŘÍVOD ELEKTRICKÉ ENERGIE ČASOVAČ T200 PŘIPOJENÍ DISPLEJE PŘIPOJENÍ K PC VHAZOVÁNÍ MINCÍ MINCE HODNOTY 1 MINCE HODNOTY 2 MINCE HODNOTY 3 MINCE HODNOTY 4 MINCE HODNOTY Voltů GND (NEPOUŽITO) NASTAVENÍ CENY NASTAVENÍ ČASU RELÉ TRANSFORMÁTOR NEPOUŽITO RELÉ NO NEPOUŽITO RELÉ COM N (Neutrální vodič) NEPOUŽITO L1 (Fáze 1) VÝSTUP & PŘÍVOD ELEKTRICKÉ ENERGIE Obr.4. Počítač mincí EST200 a časovač T200 4 INSTALAČNÍ A PROGRAMOVACÍ MANUÁL _C_DATUM_VYDANI_ DOC

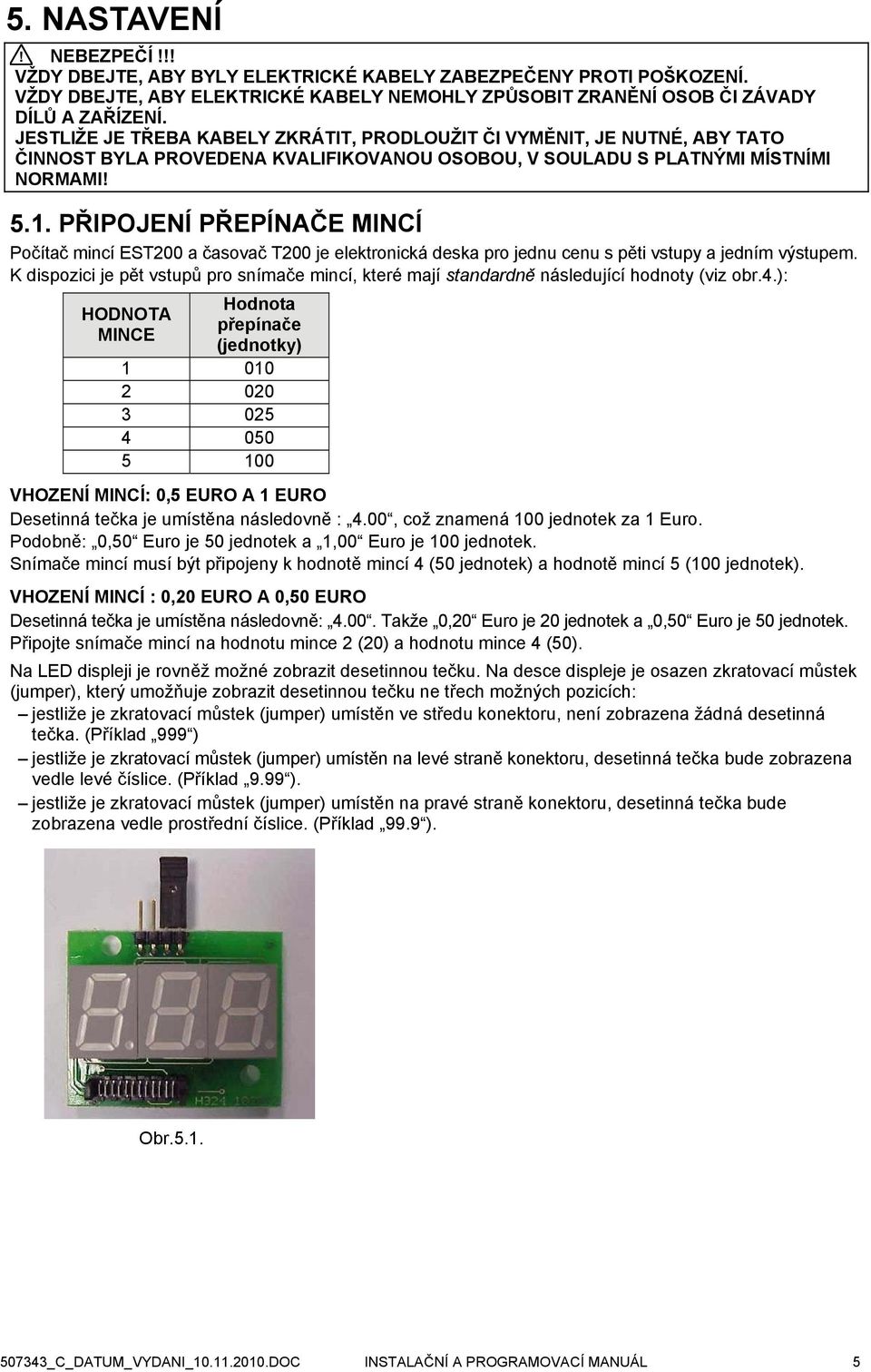

7 5. NASTAVENÍ! NEBEZPEČÍ!!! VŽDY DBEJTE, ABY BYLY ELEKTRICKÉ KABELY ZABEZPEČENY PROTI POŠKOZENÍ. VŽDY DBEJTE, ABY ELEKTRICKÉ KABELY NEMOHLY ZPŮSOBIT ZRANĚNÍ OSOB ČI ZÁVADY DÍLŮ A ZAŘÍZENÍ. JESTLIŽE JE TŘEBA KABELY ZKRÁTIT, PRODLOUŽIT ČI VYMĚNIT, JE NUTNÉ, ABY TATO ČINNOST BYLA PROVEDENA KVALIFIKOVANOU OSOBOU, V SOULADU S PLATNÝMI MÍSTNÍMI NORMAMI! 5.1. PŘIPOJENÍ PŘEPÍNAČE MINCÍ Počítač mincí EST200 a časovač T200 je elektronická deska pro jednu cenu s pěti vstupy a jedním výstupem. K dispozici je pět vstupů pro snímače mincí, které mají standardně následující hodnoty (viz obr.4.): Hodnota HODNOTA přepínače MINCE (jednotky) VHOZENÍ MINCÍ: 0,5 EURO A 1 EURO Desetinná tečka je umístěna následovně : 4.00, což znamená 100 jednotek za 1 Euro. Podobně: 0,50 Euro je 50 jednotek a 1,00 Euro je 100 jednotek. Snímače mincí musí být připojeny k hodnotě mincí 4 (50 jednotek) a hodnotě mincí 5 (100 jednotek). VHOZENÍ MINCÍ : 0,20 EURO A 0,50 EURO Desetinná tečka je umístěna následovně: Takže 0,20 Euro je 20 jednotek a 0,50 Euro je 50 jednotek. Připojte snímače mincí na hodnotu mince 2 (20) a hodnotu mince 4 (50). Na LED displeji je rovněž možné zobrazit desetinnou tečku. Na desce displeje je osazen zkratovací můstek (jumper), který umožňuje zobrazit desetinnou tečku ne třech možných pozicích: jestliže je zkratovací můstek (jumper) umístěn ve středu konektoru, není zobrazena žádná desetinná tečka. (Příklad 999 ) jestliže je zkratovací můstek (jumper) umístěn na levé straně konektoru, desetinná tečka bude zobrazena vedle levé číslice. (Příklad 9.99 ). jestliže je zkratovací můstek (jumper) umístěn na pravé straně konektoru, desetinná tečka bude zobrazena vedle prostřední číslice. (Příklad 99.9 ). Obr _C_DATUM_VYDANI_ DOC INSTALAČNÍ A PROGRAMOVACÍ MANUÁL 5

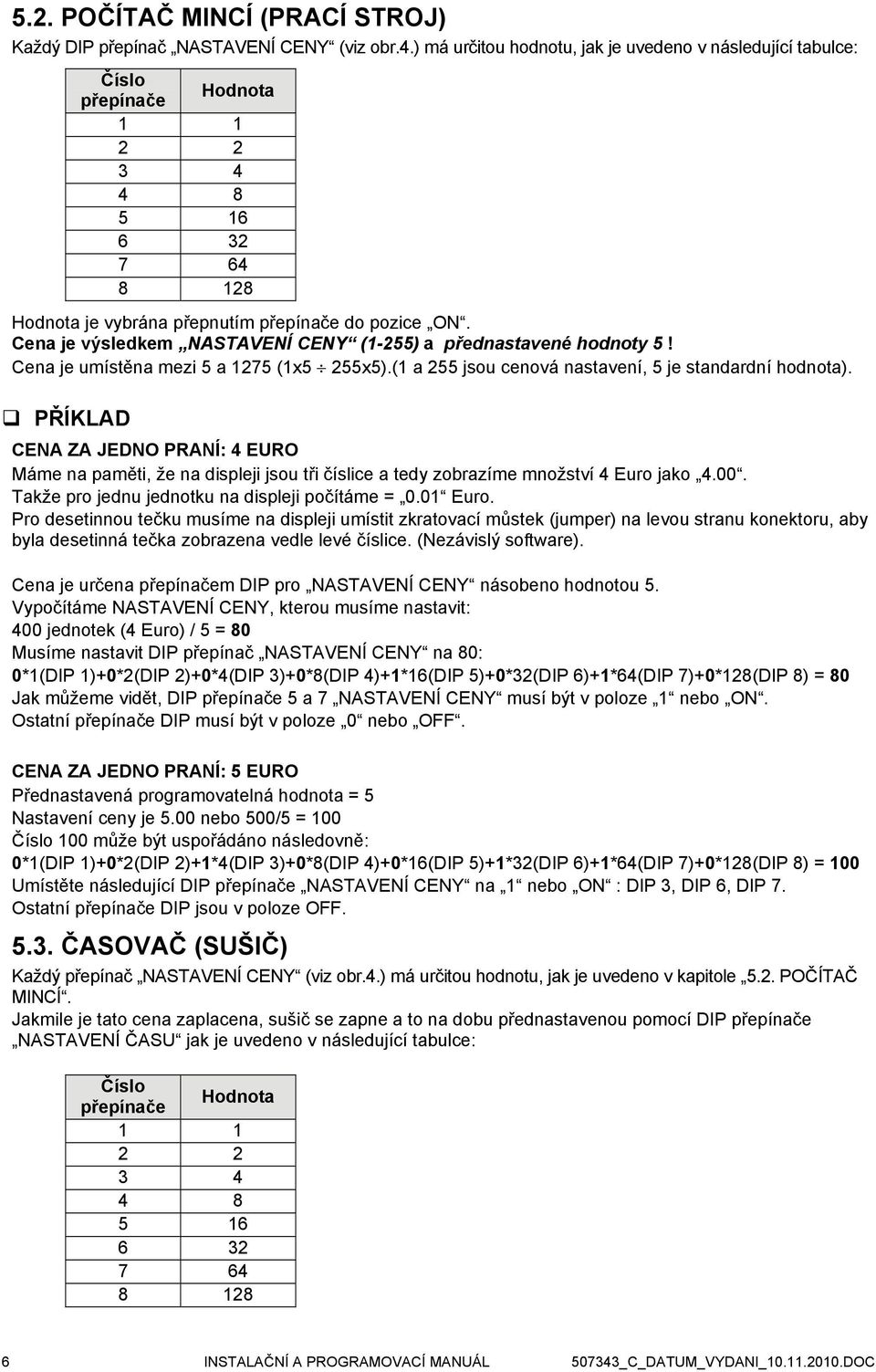

8 5.2. POČÍTAČ MINCÍ (PRACÍ STROJ) Každý DIP přepínač NASTAVENÍ CENY (viz obr.4.) má určitou hodnotu, jak je uvedeno v následující tabulce: Číslo Hodnota přepínače Hodnota je vybrána přepnutím přepínače do pozice ON. Cena je výsledkem NASTAVENÍ CENY (1-255) a přednastavené hodnoty 5! Cena je umístěna mezi 5 a 1275 (1x5 255x5).(1 a 255 jsou cenová nastavení, 5 je standardní hodnota). PŘÍKLAD CENA ZA JEDNO PRANÍ: 4 EURO Máme na paměti, že na displeji jsou tři číslice a tedy zobrazíme množství 4 Euro jako Takže pro jednu jednotku na displeji počítáme = 0.01 Euro. Pro desetinnou tečku musíme na displeji umístit zkratovací můstek (jumper) na levou stranu konektoru, aby byla desetinná tečka zobrazena vedle levé číslice. (Nezávislý software). Cena je určena přepínačem DIP pro NASTAVENÍ CENY násobeno hodnotou 5. Vypočítáme NASTAVENÍ CENY, kterou musíme nastavit: 400 jednotek (4 Euro) / 5 = 80 Musíme nastavit DIP přepínač NASTAVENÍ CENY na 80: 0*1(DIP 1)+0*2(DIP 2)+0*4(DIP 3)+0*8(DIP 4)+1*16(DIP 5)+0*32(DIP 6)+1*64(DIP 7)+0*128(DIP 8) = 80 Jak můžeme vidět, DIP přepínače 5 a 7 NASTAVENÍ CENY musí být v poloze 1 nebo ON. Ostatní přepínače DIP musí být v poloze 0 nebo OFF. CENA ZA JEDNO PRANÍ: 5 EURO Přednastavená programovatelná hodnota = 5 Nastavení ceny je 5.00 nebo 500/5 = 100 Číslo 100 může být uspořádáno následovně: 0*1(DIP 1)+0*2(DIP 2)+1*4(DIP 3)+0*8(DIP 4)+0*16(DIP 5)+1*32(DIP 6)+1*64(DIP 7)+0*128(DIP 8) = 100 Umístěte následující DIP přepínače NASTAVENÍ CENY na 1 nebo ON : DIP 3, DIP 6, DIP 7. Ostatní přepínače DIP jsou v poloze OFF ČASOVAČ (SUŠIČ) Každý přepínač NASTAVENÍ CENY (viz obr.4.) má určitou hodnotu, jak je uvedeno v kapitole 5.2. POČÍTAČ MINCÍ. Jakmile je tato cena zaplacena, sušič se zapne a to na dobu přednastavenou pomocí DIP přepínače NASTAVENÍ ČASU jak je uvedeno v následující tabulce: Číslo Hodnota přepínače INSTALAČNÍ A PROGRAMOVACÍ MANUÁL _C_DATUM_VYDANI_ DOC

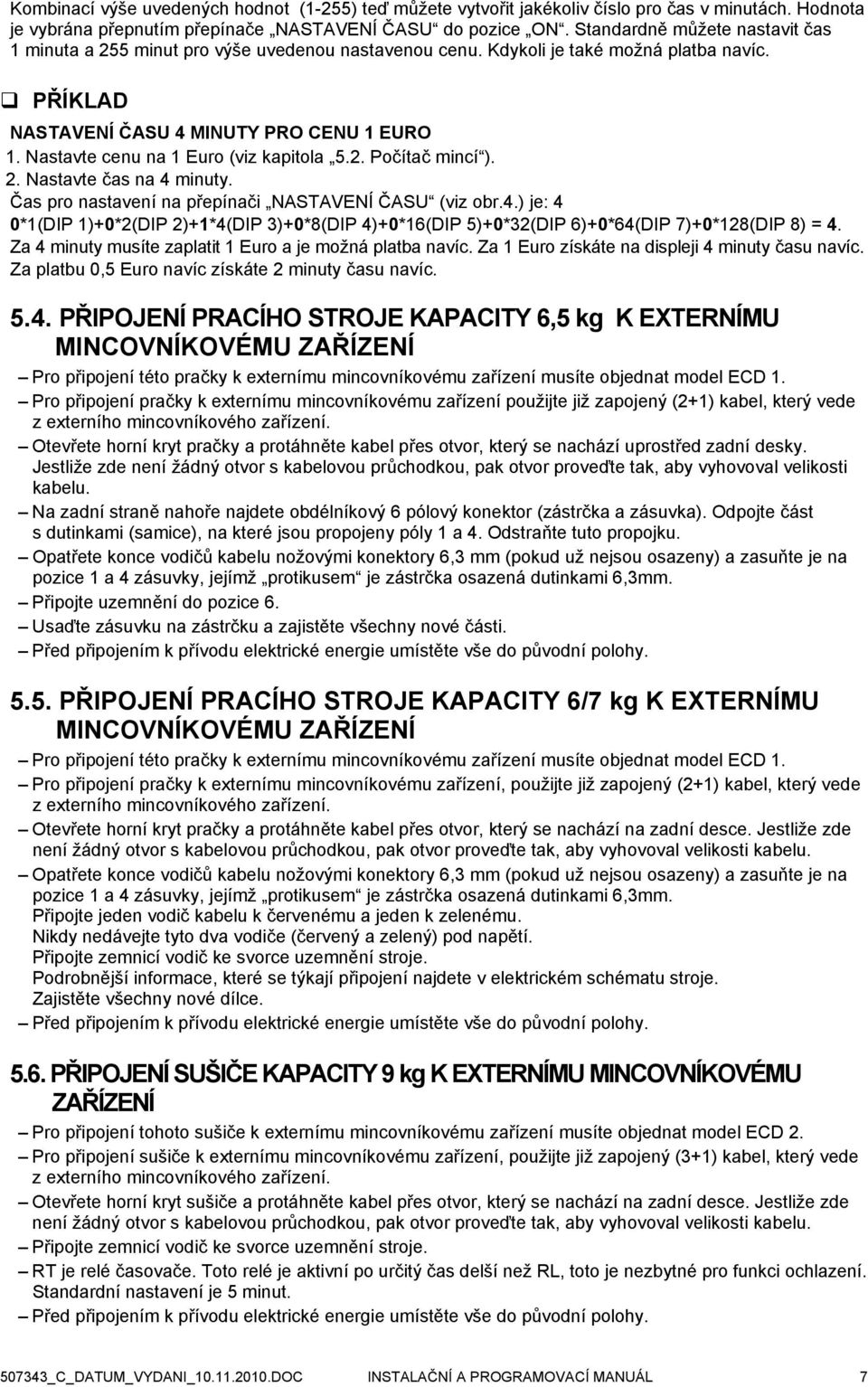

9 Kombinací výše uvedených hodnot (1-255) teď můžete vytvořit jakékoliv číslo pro čas v minutách. Hodnota je vybrána přepnutím přepínače NASTAVENÍ ČASU do pozice ON. Standardně můžete nastavit čas 1 minuta a 255 minut pro výše uvedenou nastavenou cenu. Kdykoli je také možná platba navíc. PŘÍKLAD NASTAVENÍ ČASU 4 MINUTY PRO CENU 1 EURO 1. Nastavte cenu na 1 Euro (viz kapitola 5.2. Počítač mincí ). 2. Nastavte čas na 4 minuty. Čas pro nastavení na přepínači NASTAVENÍ ČASU (viz obr.4.) je: 4 0*1(DIP 1)+0*2(DIP 2)+1*4(DIP 3)+0*8(DIP 4)+0*16(DIP 5)+0*32(DIP 6)+0*64(DIP 7)+0*128(DIP 8) = 4. Za 4 minuty musíte zaplatit 1 Euro a je možná platba navíc. Za 1 Euro získáte na displeji 4 minuty času navíc. Za platbu 0,5 Euro navíc získáte 2 minuty času navíc PŘIPOJENÍ PRACÍHO STROJE KAPACITY 6,5 kg K EXTERNÍMU MINCOVNÍKOVÉMU ZAŘÍZENÍ Pro připojení této pračky k externímu mincovníkovému zařízení musíte objednat model ECD 1. Pro připojení pračky k externímu mincovníkovému zařízení použijte již zapojený (2+1) kabel, který vede z externího mincovníkového zařízení. Otevřete horní kryt pračky a protáhněte kabel přes otvor, který se nachází uprostřed zadní desky. Jestliže zde není žádný otvor s kabelovou průchodkou, pak otvor proveďte tak, aby vyhovoval velikosti kabelu. Na zadní straně nahoře najdete obdélníkový 6 pólový konektor (zástrčka a zásuvka). Odpojte část s dutinkami (samice), na které jsou propojeny póly 1 a 4. Odstraňte tuto propojku. Opatřete konce vodičů kabelu nožovými konektory 6,3 mm (pokud už nejsou osazeny) a zasuňte je na pozice 1 a 4 zásuvky, jejímž protikusem je zástrčka osazená dutinkami 6,3mm. Připojte uzemnění do pozice 6. Usaďte zásuvku na zástrčku a zajistěte všechny nové části. Před připojením k přívodu elektrické energie umístěte vše do původní polohy PŘIPOJENÍ PRACÍHO STROJE KAPACITY 6/7 kg K EXTERNÍMU MINCOVNÍKOVÉMU ZAŘÍZENÍ Pro připojení této pračky k externímu mincovníkovému zařízení musíte objednat model ECD 1. Pro připojení pračky k externímu mincovníkovému zařízení, použijte již zapojený (2+1) kabel, který vede z externího mincovníkového zařízení. Otevřete horní kryt pračky a protáhněte kabel přes otvor, který se nachází na zadní desce. Jestliže zde není žádný otvor s kabelovou průchodkou, pak otvor proveďte tak, aby vyhovoval velikosti kabelu. Opatřete konce vodičů kabelu nožovými konektory 6,3 mm (pokud už nejsou osazeny) a zasuňte je na pozice 1 a 4 zásuvky, jejímž protikusem je zástrčka osazená dutinkami 6,3mm. Připojte jeden vodič kabelu k červenému a jeden k zelenému. Nikdy nedávejte tyto dva vodiče (červený a zelený) pod napětí. Připojte zemnicí vodič ke svorce uzemnění stroje. Podrobnější informace, které se týkají připojení najdete v elektrickém schématu stroje. Zajistěte všechny nové dílce. Před připojením k přívodu elektrické energie umístěte vše do původní polohy PŘIPOJENÍ SUŠIČE KAPACITY 9 kg K EXTERNÍMU MINCOVNÍKOVÉMU ZAŘÍZENÍ Pro připojení tohoto sušiče k externímu mincovníkovému zařízení musíte objednat model ECD 2. Pro připojení sušiče k externímu mincovníkovému zařízení, použijte již zapojený (3+1) kabel, který vede z externího mincovníkového zařízení. Otevřete horní kryt sušiče a protáhněte kabel přes otvor, který se nachází na zadní desce. Jestliže zde není žádný otvor s kabelovou průchodkou, pak otvor proveďte tak, aby vyhovoval velikosti kabelu. Připojte zemnicí vodič ke svorce uzemnění stroje. RT je relé časovače. Toto relé je aktivní po určitý čas delší než RL, toto je nezbytné pro funkci ochlazení. Standardní nastavení je 5 minut. Před připojením k přívodu elektrické energie umístěte vše do původní polohy _C_DATUM_VYDANI_ DOC INSTALAČNÍ A PROGRAMOVACÍ MANUÁL 7

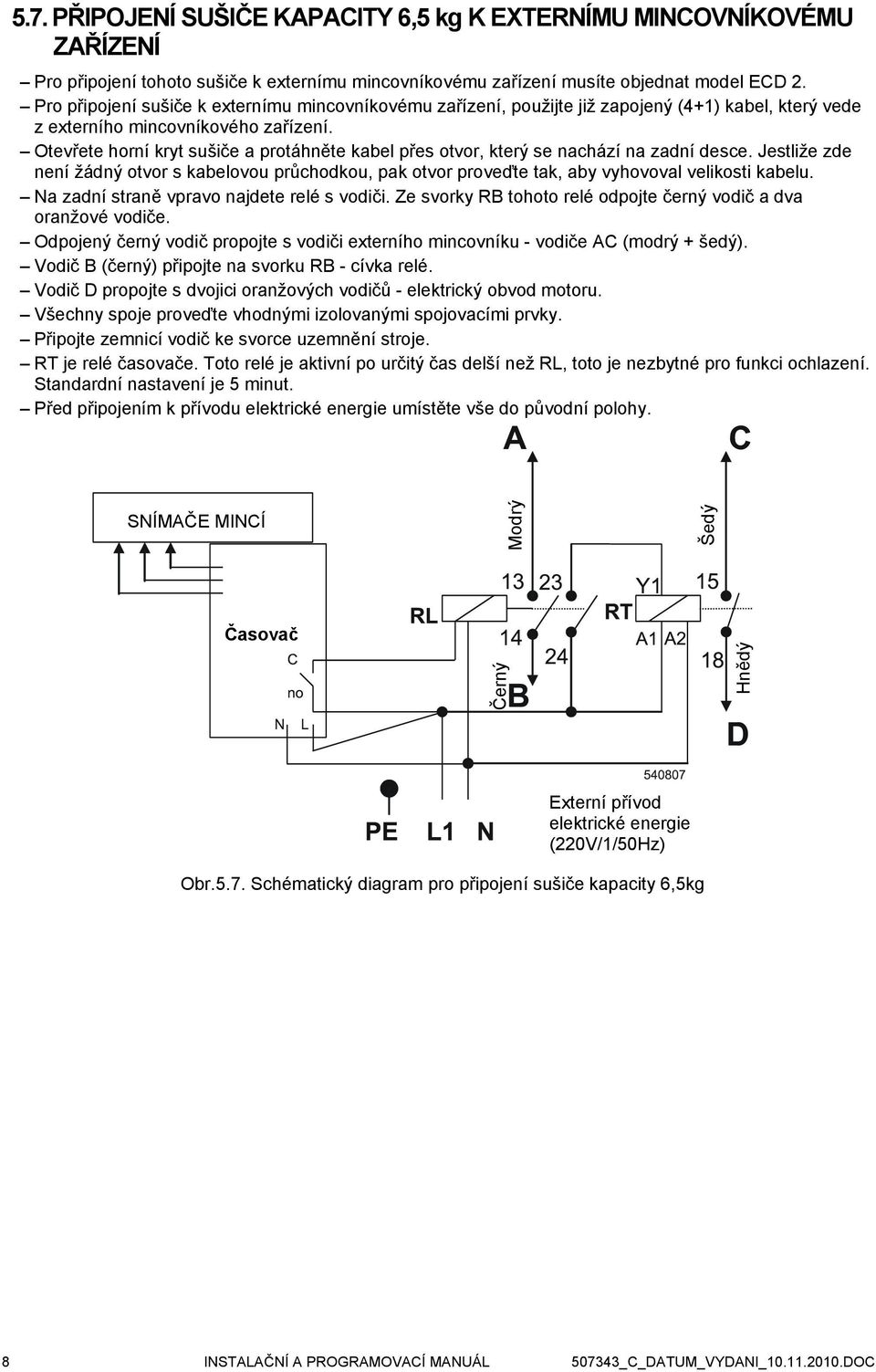

10 5.7. PŘIPOJENÍ SUŠIČE KAPACITY 6,5 kg K EXTERNÍMU MINCOVNÍKOVÉMU ZAŘÍZENÍ Pro připojení tohoto sušiče k externímu mincovníkovému zařízení musíte objednat model ECD 2. Pro připojení sušiče k externímu mincovníkovému zařízení, použijte již zapojený (4+1) kabel, který vede z externího mincovníkového zařízení. Otevřete horní kryt sušiče a protáhněte kabel přes otvor, který se nachází na zadní desce. Jestliže zde není žádný otvor s kabelovou průchodkou, pak otvor proveďte tak, aby vyhovoval velikosti kabelu. Na zadní straně vpravo najdete relé s vodiči. Ze svorky RB tohoto relé odpojte černý vodič a dva oranžové vodiče. Odpojený černý vodič propojte s vodiči externího mincovníku - vodiče AC (modrý + šedý). Vodič B (černý) připojte na svorku RB - cívka relé. Vodič D propojte s dvojici oranžových vodičů - elektrický obvod motoru. Všechny spoje proveďte vhodnými izolovanými spojovacími prvky. Připojte zemnicí vodič ke svorce uzemnění stroje. RT je relé časovače. Toto relé je aktivní po určitý čas delší než RL, toto je nezbytné pro funkci ochlazení. Standardní nastavení je 5 minut. Před připojením k přívodu elektrické energie umístěte vše do původní polohy. SNÍMAČE MINCÍ Modrý Šedý Časovač Černý Hnědý Externí přívod elektrické energie (220V/1/50Hz) Obr.5.7. Schématický diagram pro připojení sušiče kapacity 6,5kg 8 INSTALAČNÍ A PROGRAMOVACÍ MANUÁL _C_DATUM_VYDANI_ DOC

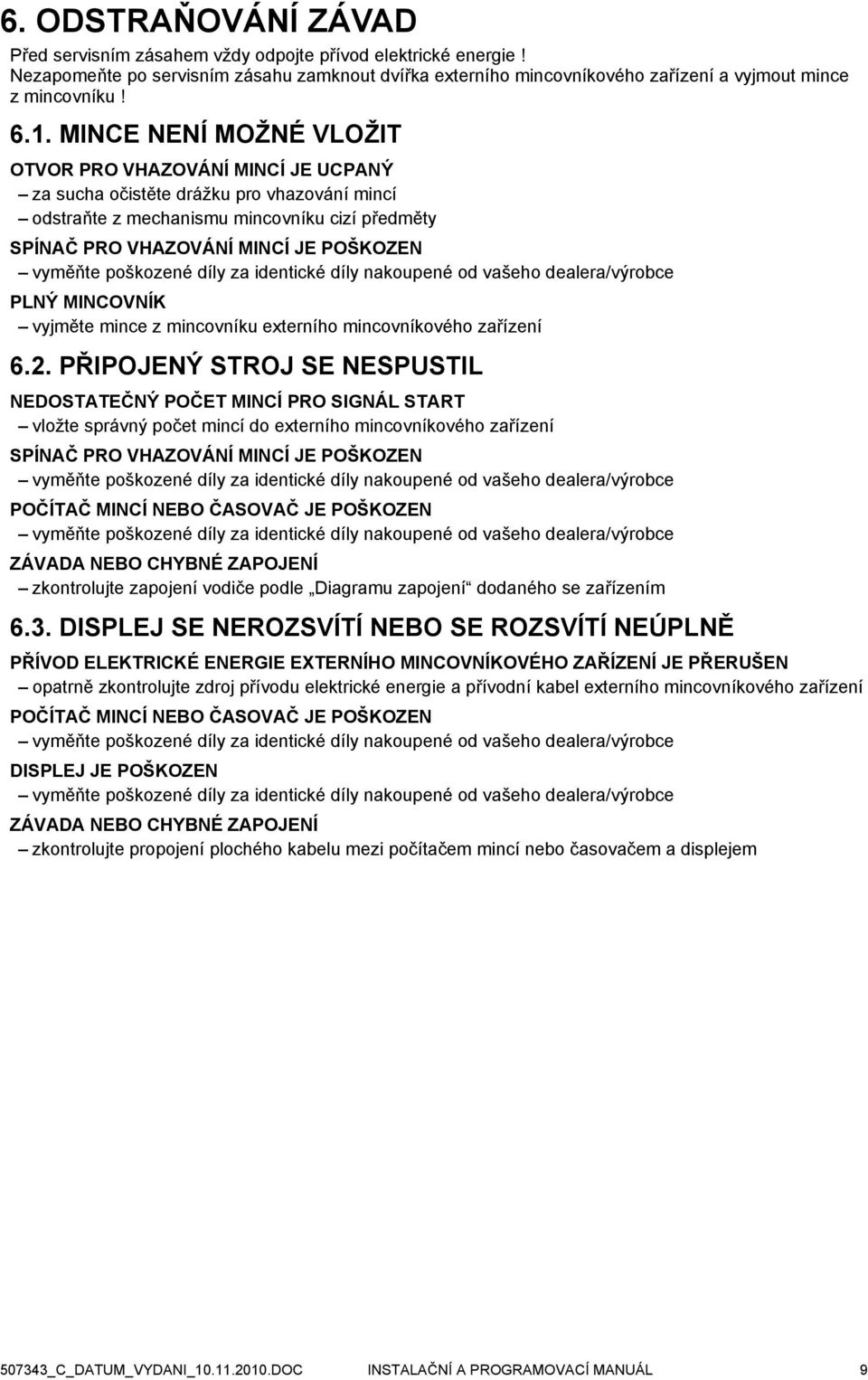

11 6. ODSTRAŇOVÁNÍ ZÁVAD Před servisním zásahem vždy odpojte přívod elektrické energie! Nezapomeňte po servisním zásahu zamknout dvířka externího mincovníkového zařízení a vyjmout mince z mincovníku! 6.1. MINCE NENÍ MOŽNÉ VLOŽIT OTVOR PRO VHAZOVÁNÍ MINCÍ JE UCPANÝ za sucha očistěte drážku pro vhazování mincí odstraňte z mechanismu mincovníku cizí předměty SPÍNAČ PRO VHAZOVÁNÍ MINCÍ JE POŠKOZEN vyměňte poškozené díly za identické díly nakoupené od vašeho dealera/výrobce PLNÝ MINCOVNÍK vyjměte mince z mincovníku externího mincovníkového zařízení 6.2. PŘIPOJENÝ STROJ SE NESPUSTIL NEDOSTATEČNÝ POČET MINCÍ PRO SIGNÁL START vložte správný počet mincí do externího mincovníkového zařízení SPÍNAČ PRO VHAZOVÁNÍ MINCÍ JE POŠKOZEN vyměňte poškozené díly za identické díly nakoupené od vašeho dealera/výrobce POČÍTAČ MINCÍ NEBO ČASOVAČ JE POŠKOZEN vyměňte poškozené díly za identické díly nakoupené od vašeho dealera/výrobce ZÁVADA NEBO CHYBNÉ ZAPOJENÍ zkontrolujte zapojení vodiče podle Diagramu zapojení dodaného se zařízením 6.3. DISPLEJ SE NEROZSVÍTÍ NEBO SE ROZSVÍTÍ NEÚPLNĚ PŘÍVOD ELEKTRICKÉ ENERGIE EXTERNÍHO MINCOVNÍKOVÉHO ZAŘÍZENÍ JE PŘERUŠEN opatrně zkontrolujte zdroj přívodu elektrické energie a přívodní kabel externího mincovníkového zařízení POČÍTAČ MINCÍ NEBO ČASOVAČ JE POŠKOZEN vyměňte poškozené díly za identické díly nakoupené od vašeho dealera/výrobce DISPLEJ JE POŠKOZEN vyměňte poškozené díly za identické díly nakoupené od vašeho dealera/výrobce ZÁVADA NEBO CHYBNÉ ZAPOJENÍ zkontrolujte propojení plochého kabelu mezi počítačem mincí nebo časovačem a displejem _C_DATUM_VYDANI_ DOC INSTALAČNÍ A PROGRAMOVACÍ MANUÁL 9

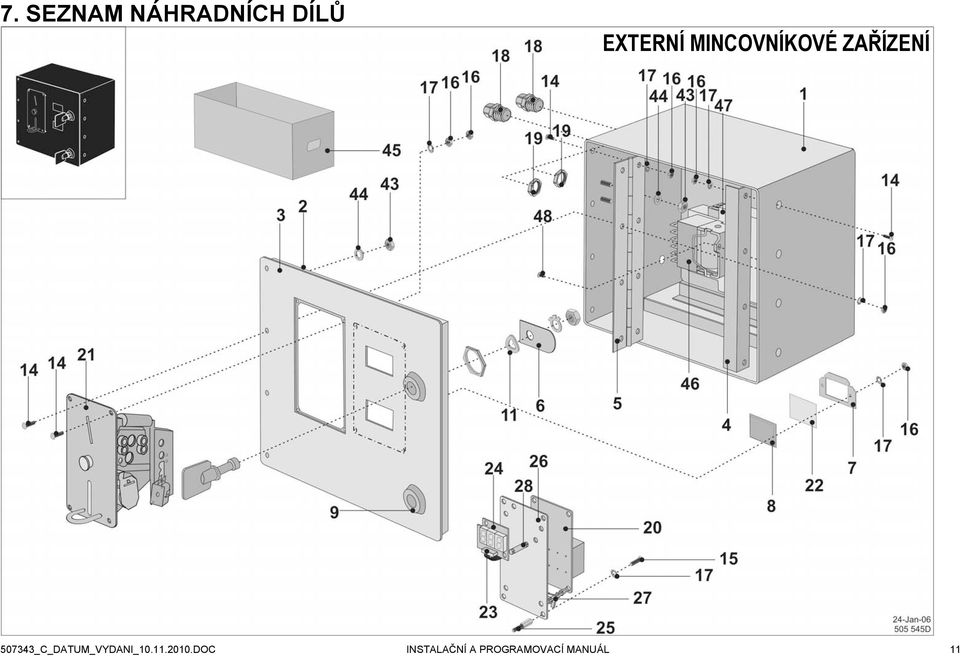

12 7. SEZNAM NÁHRADNÍCH DÍLŮ EXTERNÍ MINCOVNÍKOVÉ ZAŘÍZENÍ _C_DATUM_VYDANI_ DOC INSTALAČNÍ A PROGRAMOVACÍ MANUÁL 11

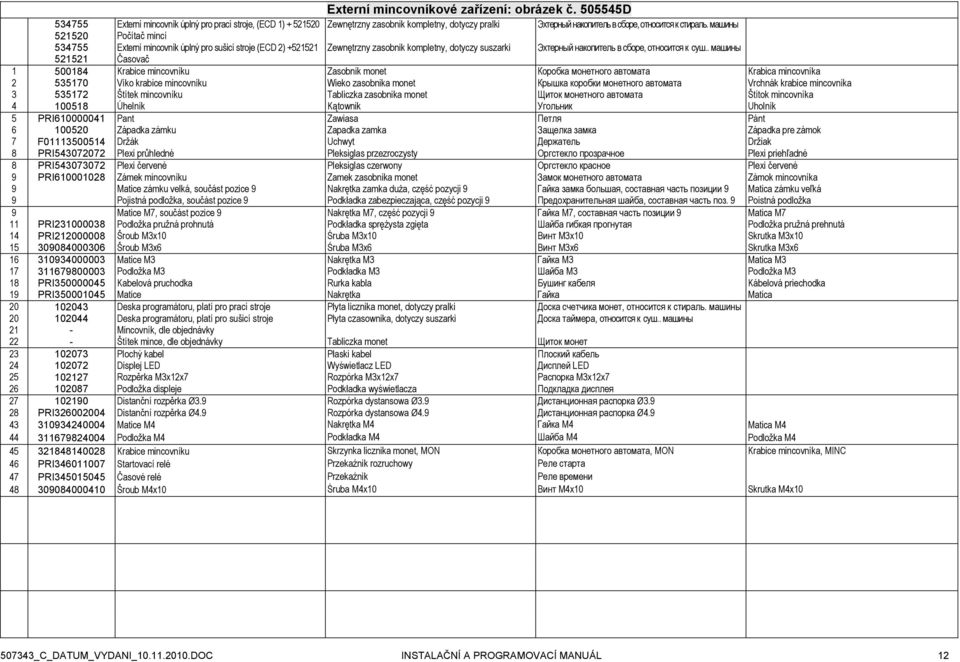

13 Externí mincovníkové zařízení: obrázek č D Externí mincovník úplný pro prací stroje, (ECD 1) Zewnętrzny zasobnik kompletny, dotyczy pralki Эхтерный накопитель в сборе, относится к стираль. машины Počítač mincí Externí mincovník úplný pro sušicí stroje (ECD 2) Zewnętrzny zasobnik kompletny, dotyczy suszarki Эхтерный накопитель в сборе, относится к суш.. машины Časovač Krabice mincovníku Zasobnik monet Коробка монетного автомата Krabica mincovníka Víko krabice mincovníku Wieko zasobnika monet Крышка коробки монетного автомата Vrchnák krabice mincovníka Štítek mincovníku Tabliczka zasobnika monet Щиток монетного автомата Štítok mincovníka Úhelník Kątownik Угольник Uholník 5 PRI Pant Zawiasa Петля Pánt Západka zámku Zapadka zamka Защелка замка Západka pre zámok 7 F Držák Uchwyt Держатель Držiak 8 PRI Plexi průhledné Pleksiglas przezroczysty Оргстекло прозрачное Plexi priehľadné 8 PRI Plexi červené Pleksiglas czerwony Оргстекло красное Plexi červené 9 PRI Zámek mincovníku Zamek zasobnika monet Замок монетного автомата Zámok mincovníka 9 Matice zámku velká, součást pozice 9 Nakrętka zamka duża, część pozycji 9 Гайка замка большая, составная часть позиции 9 Matica zámku veľká 9 Pojistná podložka, součást pozice 9 Podkładka zabezpieczająca, część pozycji 9 Предохранительная шайба, составная часть поз. 9 Poistná podložka 9 Matice M7, součást pozice 9 Nakrętka M7, część pozycji 9 Гайка M7, составная часть позиции 9 Matica M7 11 PRI Podložka pružná prohnutá Podkładka sprężysta zgięta Шайба гибкая прогнутая Podložka pružná prehnutá 14 PRI Šroub M3x10 Śruba M3x10 Винт M3x10 Skrutka M3x Šroub M3x6 Śruba M3x6 Винт M3x6 Skrutka M3x Matice M3 Nakrętka M3 Гайка М3 Matica M Podložka M3 Podkładka M3 Шайба M3 Podložka M3 18 PRI Kabelová pruchodka Rurka kabla Бушинг кабеля Kábelová priechodka 19 PRI Matice Nakrętka Гайка Matica Deska programátoru, platí pro prací stroje Płyta licznika monet, dotyczy pralki Доска счетчика монет, относится к стираль. машины Deska programátoru, platí pro sušicí stroje Płyta czasownika, dotyczy suszarki Доска таймера, относится к суш.. машины 21 - Mincovník, dle objednávky 22 - Štítek mince, dle objednávky Tabliczka monet Щиток монет Plochý kabel Płaski kabel Плоский кабель Displej LED Wyświetlacz LED Дисплей LED Rozpěrka M3x12x7 Rozpórka M3x12x7 Распорка M3x12x Podložka displeje Podkładka wyświetlacza Подкладка дисплея Distanční rozpěrka Ø3.9 Rozpórka dystansowa Ø3.9 Дистанционная распорка Ø PRI Distanční rozpěrka Ø4.9 Rozpórka dystansowa Ø4.9 Дистанционная распорка Ø Matice M4 Nakrętka M4 Гайка М4 Matica M Podložka M4 Podkładka M4 Шайба M4 Podložka M Krabice mincovníku Skrzynka licznika monet, MON Коробка монетного автомата, MON Krabice mincovníka, MINC 46 PRI Startovací relé Przekaźnik rozruchowy Реле старта 47 PRI Časové relé Przekaźnik Реле времени Šroub M4x10 Śruba M4x10 Винт M4x10 Skrutka M4x _C_DATUM_VYDANI_ DOC INSTALAČNÍ A PROGRAMOVACÍ MANUÁL 12

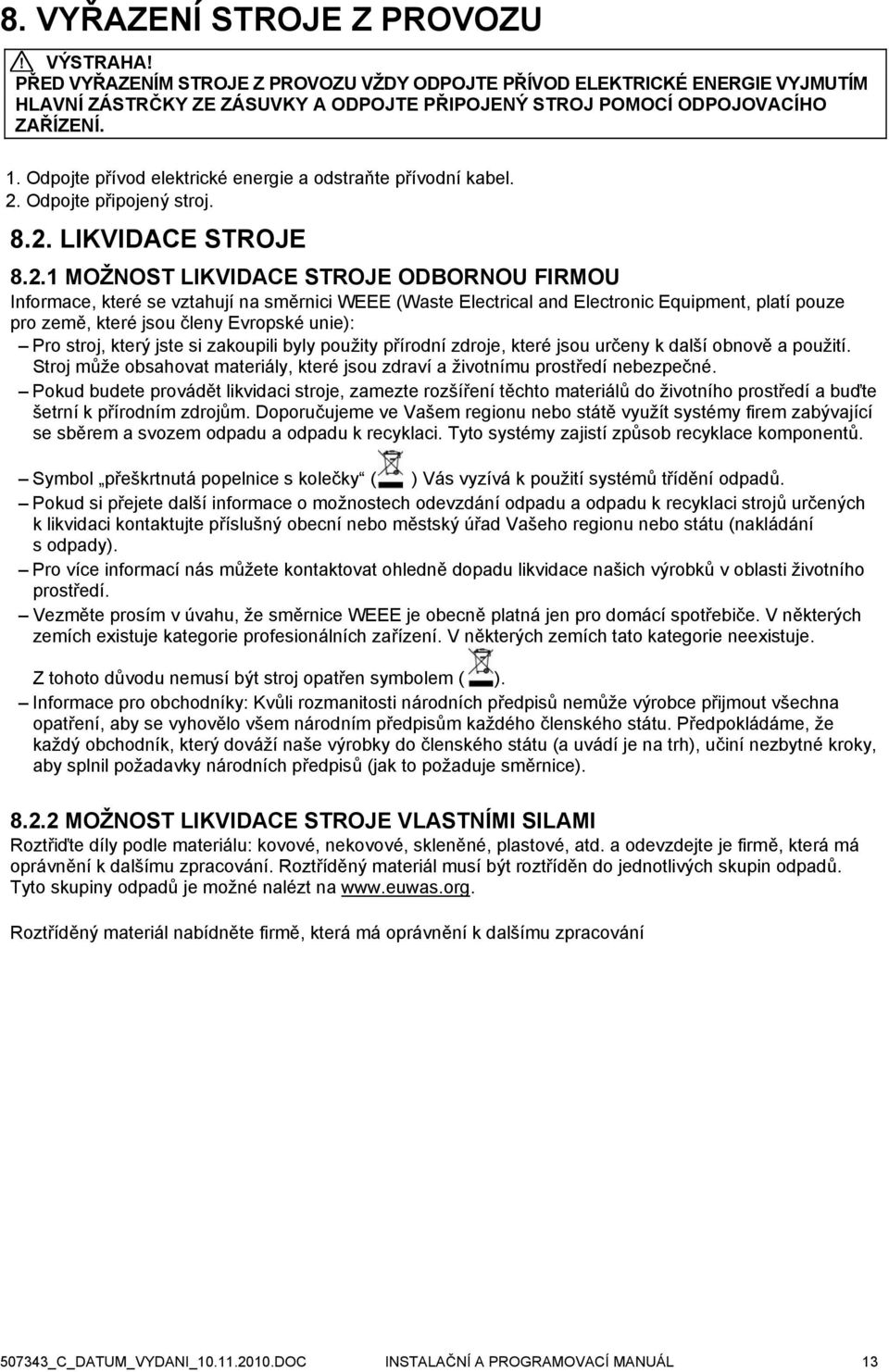

14 8. VYŘAZENÍ STROJE Z PROVOZU! VÝSTRAHA! PŘED VYŘAZENÍM STROJE Z PROVOZU VŽDY ODPOJTE PŘÍVOD ELEKTRICKÉ ENERGIE VYJMUTÍM HLAVNÍ ZÁSTRČKY ZE ZÁSUVKY A ODPOJTE PŘIPOJENÝ STROJ POMOCÍ ODPOJOVACÍHO ZAŘÍZENÍ. 1. Odpojte přívod elektrické energie a odstraňte přívodní kabel. 2. Odpojte připojený stroj LIKVIDACE STROJE MOŽNOST LIKVIDACE STROJE ODBORNOU FIRMOU Informace, které se vztahují na směrnici WEEE (Waste Electrical and Electronic Equipment, platí pouze pro země, které jsou členy Evropské unie): Pro stroj, který jste si zakoupili byly použity přírodní zdroje, které jsou určeny k další obnově a použití. Stroj může obsahovat materiály, které jsou zdraví a životnímu prostředí nebezpečné. Pokud budete provádět likvidaci stroje, zamezte rozšíření těchto materiálů do životního prostředí a buďte šetrní k přírodním zdrojům. Doporučujeme ve Vašem regionu nebo státě využít systémy firem zabývající se sběrem a svozem odpadu a odpadu k recyklaci. Tyto systémy zajistí způsob recyklace komponentů. Symbol přeškrtnutá popelnice s kolečky ( ) Vás vyzívá k použití systémů třídění odpadů. Pokud si přejete další informace o možnostech odevzdání odpadu a odpadu k recyklaci strojů určených k likvidaci kontaktujte příslušný obecní nebo městský úřad Vašeho regionu nebo státu (nakládání s odpady). Pro více informací nás můžete kontaktovat ohledně dopadu likvidace našich výrobků v oblasti životního prostředí. Vezměte prosím v úvahu, že směrnice WEEE je obecně platná jen pro domácí spotřebiče. V některých zemích existuje kategorie profesionálních zařízení. V některých zemích tato kategorie neexistuje. Z tohoto důvodu nemusí být stroj opatřen symbolem ( ). Informace pro obchodníky: Kvůli rozmanitosti národních předpisů nemůže výrobce přijmout všechna opatření, aby se vyhovělo všem národním předpisům každého členského státu. Předpokládáme, že každý obchodník, který dováží naše výrobky do členského státu (a uvádí je na trh), učiní nezbytné kroky, aby splnil požadavky národních předpisů (jak to požaduje směrnice) MOŽNOST LIKVIDACE STROJE VLASTNÍMI SILAMI Roztřiďte díly podle materiálu: kovové, nekovové, skleněné, plastové, atd. a odevzdejte je firmě, která má oprávnění k dalšímu zpracování. Roztříděný materiál musí být roztříděn do jednotlivých skupin odpadů. Tyto skupiny odpadů je možné nalézt na Roztříděný materiál nabídněte firmě, která má oprávnění k dalšímu zpracování _C_DATUM_VYDANI_ DOC INSTALAČNÍ A PROGRAMOVACÍ MANUÁL 13
