1 REKONSTRUKCE DĚTSKD TSKÉHO HŘIŠTĚH v Lounech - ul. Čs.armády

2 Účel - zdůvodnění stavby Účelem akce je modernizace dětského koutku v souladu s normami pro dětská hřiště, především za dodržení požadavků evropských technických norem EN až 7 vytvořit moderní a bezpečný prostor pro hru dětí. Stávající neuspokojivý stav vybavení dětského koutku neodpovídá platným standardům. Prvky jsou zastaralé, poškozené, některé nebezpečné; chybí nárazové plochy. Navrženými úpravami vznikne funkční a bezpečné zařízení pro děti, pravidelně kontrolované a průběžně udržované, jež bude sloužit k využití volného času malými dětmi z přilehlé lokality. Stavební úpravy pozemku a nové vybavení dětského areálu herními prvky a sestavami pro děti věkové kategorie 3 12 (14) roků vycházejí ze současných trendů a požadavků na hrací a pohybové schopnosti dětí uvedené věkové kategorie, splňují jejich požadavky na variabilitu herních prvků včetně současných normových bezpečnostních požadavků,. Celý areál je rozčleněn svým vybavením na koutek pro malé děti včetně oploceného pískoviště (k zamezení přístupu psů na základě hygienických předpisů) a chodníkem oddělenou plochu pro větší děti se stolem na ping-pong. Požadavek investora: Celková rekonstrukce stávajícího hřiště... max. náklad 450tis. Kč - náhrada všech stávajících herních prvků včetně řešení dopadových ploch - zachování pískoviště a pingpongového stolu - doplnění potřebného inventáře

Navrženými úpravami vznikne funkční a bezpečné zařízení pro děti, pravidelně kontrolované a průběžně udržované, jež bude sloužit k využití volného času malými dětmi z přilehlé lokality.

3 Umístění stavby - východně od centra města Louny - v intravilánu mezi panelovými domy v ulicích Čs. armády a Fr. Chlouby - pozemky dotčené stavbou jsou ve vlastnictví města Louny

6 Stávající stav: - pozemek celkově pozvolně svažitý k severu; v ploše kolem stolu snížený terén - neoplocené dětské hřiště rozčleněno spojovacím chodníkem na dvě části - v centrální části mezi 3chodníky umístěno pískoviště 2,9x3,1m s odstupem ohrazené nízkým oplocením plocha kolem pískoviště uvnitř oplocení travnatá není požadována žádná úprava - herní vybavení: koule, obloukový minikolotoč, závěsná houpačka, 2 překlápěcí dvouhoupačky, pískoviště z betonových tvárnic, pingpongový stůl prvky neodpovídají EN konstrukčně, požadované nemají nárazové plochy, nejsou zajištěny bezpečnostní zóny - mobiliář: 2 lavičky přenosné s opěradlem, odpadkový koš

požadována žádná úprava - herní vybavení: koule, obloukový minikolotoč, závěsná houpačka, 2 překlápěcí dvouhoupačky, pískoviště z betonových tvárnic, pingpongový

8 Fotodokumentace stávající stav

10 Navržené řešení

11 bourání a demontáže: - demontáž všech herních prvků včetně jejich základů - úprava terénu po demontovaném vybavení - vybourání stávajících betonových základů - vyjmutí krajního plotového dílce nízkého oplocení pískoviště -stávající lavičky přesunout na jiné místo (mohou být i opět použity) stavební práce, zpevněné plochy: - nárazové plochy s pryžovým náraz tlumícím povrchem NP -přemístění pingpongového stolu do S části DK oddělené chodníkem od další části koutku sportovní aktivita se vyčlení mimo herní plochu pro děti - úprava navazujícího terénu kolem prvků bez NP a podél obrubníků - dosypání zeminy - nezůstanou žádné terénní nerovnosti/překážky!! - stávající zeleň zůstane zachována; bude provedeno dosetí navazujících ploch, DK zpřístupnit po zapojení trávníku) - oplocení opatřit dvoukřídlovými vrátky, stávající sloupky opatřit nově panty a samozavíračem, sloupky zůstanou stávající, rozměr dvoukřídlových vrátek se přizpůsobí jejich rozteči (cca 2m) doporučuje se - provedení dle rozhodnutí investora (nepožadováno) - kontrola příp. drobné opravy stávajícího oplocení, nový nátěr odstín tmavě zelená

pingpongového stolu do S části DK oddělené chodníkem od další části koutku sportovní aktivita se vyčlení mimo herní plochu pro děti - úprava navazujícího terénu kolem prvků bez NP a podél obrubníků -

12 herní vybavení: - A/ multifunkční herní sestava vyžaduje NP Kohoutek věž se stříškou, nerez skluzavka, šplhací tyč s madly, žebřík s madly, obloukový výstup s žebříkem a síťovou stěnou - B/ závěsná houpačka hnízdo vyžaduje NP - C/ pružinová houpačka dvoubočnicová auto v okolí zapojený trávník - P/ pískoviště stávající, oplocené - S/ betonový stůl na ping-pong - stávající (nové stanoviště) Projektant navrhuje instalaci multifunkční sestavy, která zajišťuje i přes omezené finanční prostředky rozmanitost možných aktivit v tomto dětském koutku - v PD navrženo herní vybavení firmy HRAS-zařízení hřišť, s.r.o.. Sestavy HRAS systému SH 110 s mnohostrannými funkcemi a širokou nabídkou aktivit jsou pro děti lákavější než samostatná jednoúčelová zařízení především pro možnost hry ve větším kolektivu. Dobře navržená a vzájemně bezkonfliktní nabídka aktivit v sestavě potřebuje zpravidla méně stavebního místa a je také finančně výhodnější, než jednotlivá zařízení nejen snížením počtu nosných sloupů, ale také zmenšením plochy tlumících povrchů hřiště. Unifikace jednotlivých připojovacích rozměrů a prvků přístaveb na všech typech věží umožňuje v systému SH 110 začít budovat hřiště v malém a v následujících letech sestavu postupně rozšiřovat popř. obměňovat. U takto budovaného systému zůstane pro děti dlouhou dobu přitažlivost nesnížena. vybavení/mobiliář: - betonové lavičky (3ks do země - mohou zůstat i stávající/dle rozhodnutí investora) - informační tabulka / piktogram... u oplocení pískoviště - odpadkový koš zůstane stávající (na pouliční lampě, v blízkosti oplocení u přístupového chodníku)

Projektant navrhuje instalaci multifunkční sestavy, která zajišťuje i přes omezené finanční prostředky rozmanitost možných aktivit v tomto dětském koutku - v PD navrženo herní vybavení firmy

13 bezpečnostní zóny a nárazové plochy Jako materiál povinných nárazových ploch je navržen po dohodě s investorem NPP-pryž. Výhodou je trvanlivost, snadná údržba, variabilita vzhledu a možnost montáže i na stávající pevné povrchy (dlažba, asfalt); u prvků, kde není normou předepsáno řešení dopadové plochy, nejsou navrženy povrchy tlumící náraz - lze je však realizovat dle požadavku investora bezpečnostní prostor bezpečnostní zóna = minimální volný prostor nutný k bezpečnému užívání zařízení v bezpečnostní zóně a v nárazovém prostoru nesmí být žádná pevná překážka, která by mohla způsobit uživateli zranění nárazová plocha nárazová plocha = plocha, na kterou může dopadnout uživatel po propadnutí prostorem pádu; povrch v nárazové ploše musí v závislosti na výšce pádu splňovat požadavky na tlumení nárazu (Rozloha nárazové plochy je vypočtena dle ČSN EN v závislosti na výšce volného pádu a rozměrech prvků)

povrchy tlumící náraz - lze je však realizovat dle požadavku investora bezpečnostní prostor bezpečnostní zóna = minimální volný prostor nutný k bezpečnému užívání zařízení v bezpečnostní zóně a v

14 A - multifunkční sestava (zde klikněte pro ukázku) B - závěsná houpačka s košem (zde klikněte pro ukázku) C - pružinová houpačka - auto (zde klikněte pro ukázku)

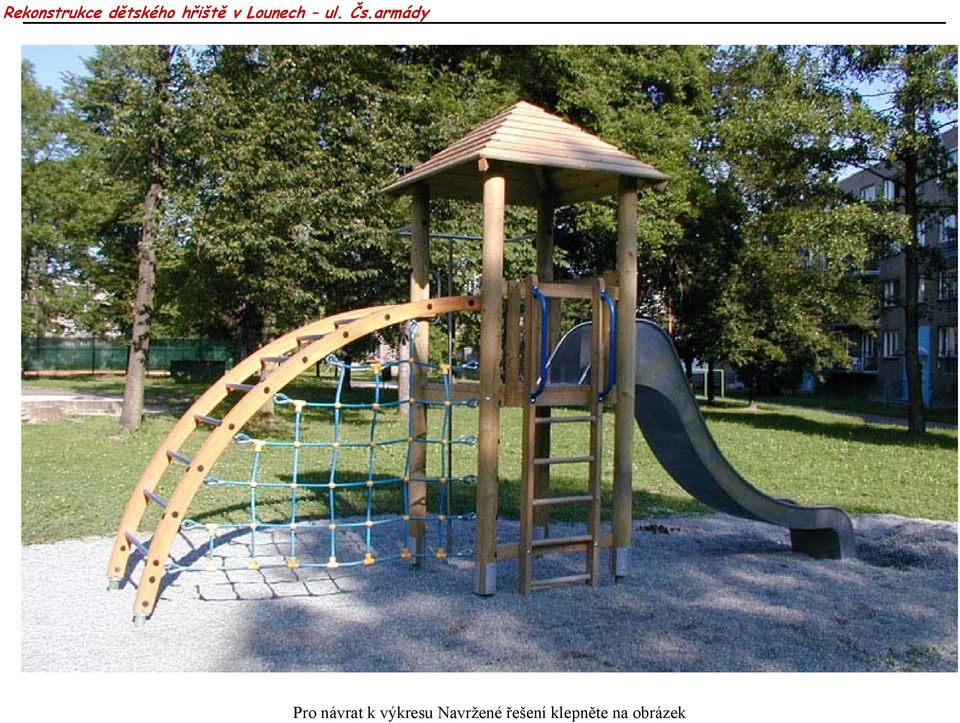

15 Pro návrat k výkresu Navržené řešení klepněte na obrázek

16 Pro návrat k výkresu Navržené řešení klepněte na obrázek

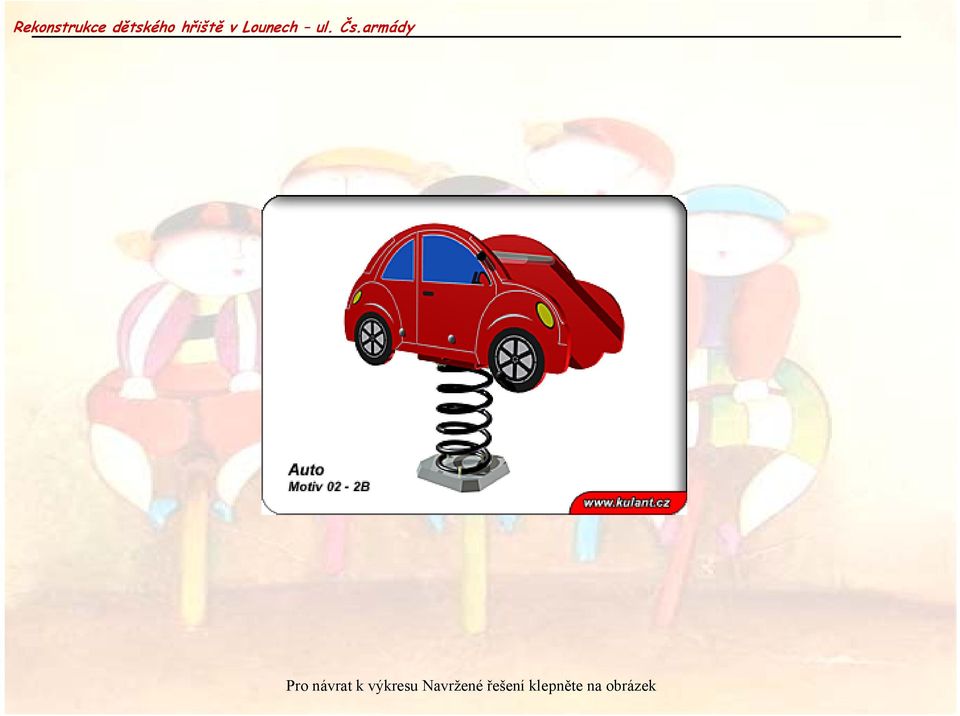

17 Pro návrat k výkresu Navržené řešení klepněte na obrázek

18 Zpracovatel projektové dokumentace: PROJEKTING LOUNY - Petr a Marcela Křivkovi projektová kancelář - Hilbertova 68, Louny
