c) Zařízení vzduchotechniky TECHNICKÁ ZPRÁVA Oddělení pro děti předškolního věku

Transkript

1 AAA Studio.s.r.o. Staňkova 8a Brno c) Zařízení vzduchotechniky TECHNICKÁ ZPRÁVA MŠ Poláčkova Brno-Líšeň Oddělení pro děti předškolního věku Brno květen 2012 Souprava č. Příloha č. F.1.4 c

2 1. OBSAH 1.Obsah 2.Úvod 3.Základní koncepční řešení 4.Popis technického řešení 5.Nároky na energie 6.Protihluková a protiotřesová opatření 7.Izolace, nátěry 8.Nároky na spolusouvisející profese 9.Protipožární opatření 10.Ekologie 11.Požadavky na montáž a údržbu 12.komplexní zkoušky 13.Bezpečnost práce 14.Závěr 2. ÚVOD Předmětem řešení projektu je větrání v prostorách pro oddělení dětí předškolního věku v části přízemí stávající Mateřské školy na ul. Poláčkova v Brně - Líšni a to tak, aby byla zajištěna pohoda prostředí a současně byly zajištěny předepsané hodnoty hygienického množství čerstvého vzduchu 2.1. Podklady pro zpracování Podkladem pro zpracování projektu byl půdorys a řez stavební části objektu v měřítku 1:100, objednatelem zadané požadavky spolu s doplňujícími skutečnostmi z konzultačních a koordinačních jednání a zpracovateli ostatních profesí Výpočtové hodnoty klimatických poměrů místo : Brno nadmořská výška : 227 m n m normální tlak vzduchu : 9,85 kpa výpočtová teplota vzduchu - léto + 29 C zima - 12 C entalpie - léto 56,2 kj kg -1 s.v. Strana 1

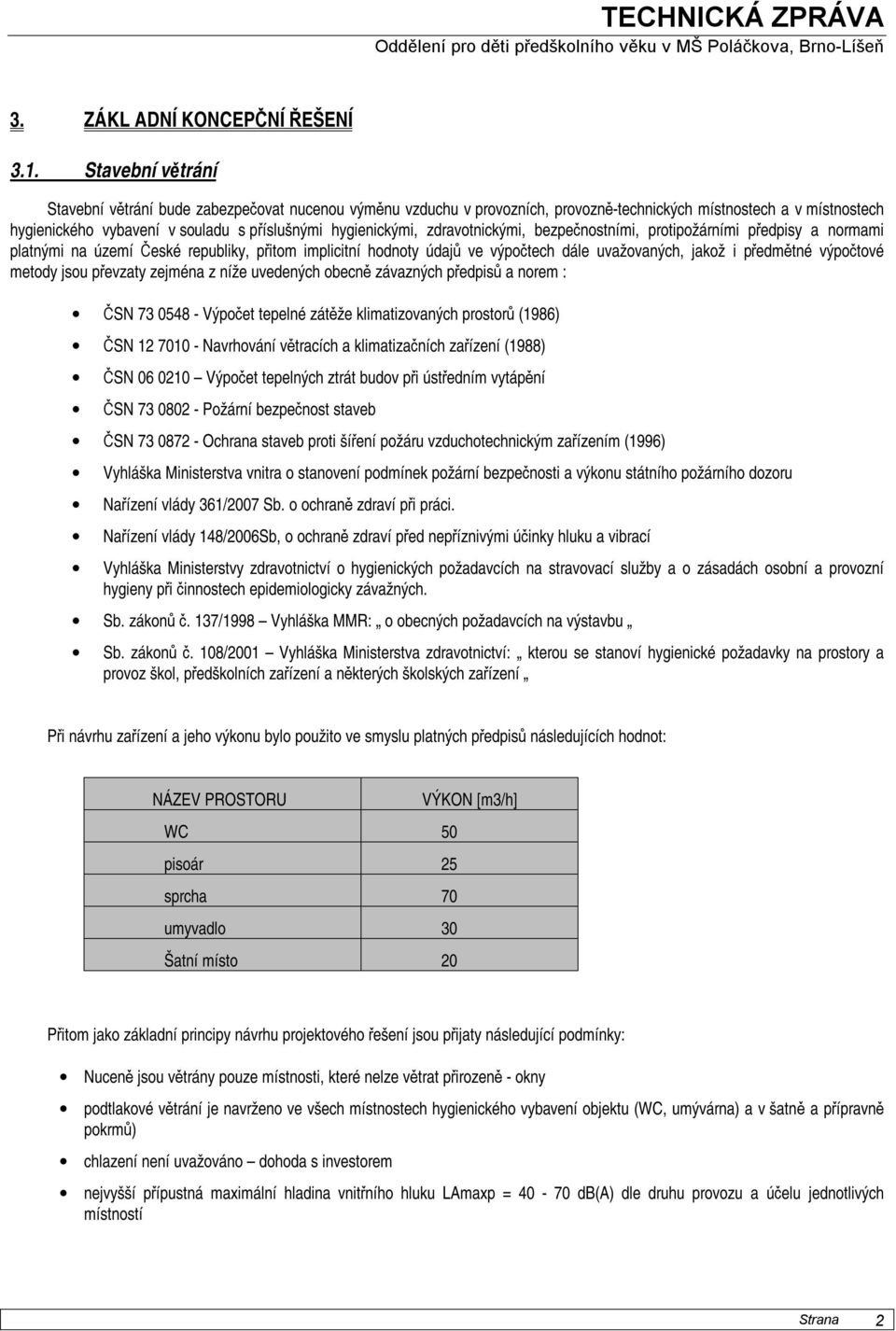

3 3. ZÁKL ADNÍ KONCEPČNÍ ŘEŠENÍ 3.1. Stavební větrání Stavební větrání bude zabezpečovat nucenou výměnu vzduchu v provozních, provozně-technických místnostech a v místnostech hygienického vybavení v souladu s příslušnými hygienickými, zdravotnickými, bezpečnostními, protipožárními předpisy a normami platnými na území České republiky, přitom implicitní hodnoty údajů ve výpočtech dále uvažovaných, jakož i předmětné výpočtové metody jsou převzaty zejména z níže uvedených obecně závazných předpisů a norem : ČSN Výpočet tepelné zátěže klimatizovaných prostorů (1986) ČSN Navrhování větracích a klimatizačních zařízení (1988) ČSN Výpočet tepelných ztrát budov při ústředním vytápění ČSN Požární bezpečnost staveb ČSN Ochrana staveb proti šíření požáru vzduchotechnickým zařízením (1996) Vyhláška Ministerstva vnitra o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru Nařízení vlády 361/2007 Sb. o ochraně zdraví při práci. Nařízení vlády 148/2006Sb, o ochraně zdraví před nepříznivými účinky hluku a vibrací Vyhláška Ministerstvy zdravotnictví o hygienických požadavcích na stravovací služby a o zásadách osobní a provozní hygieny při činnostech epidemiologicky závažných. Sb. zákonů č. 137/1998 Vyhláška MMR: o obecných požadavcích na výstavbu Sb. zákonů č. 108/2001 Vyhláška Ministerstva zdravotnictví: kterou se stanoví hygienické požadavky na prostory a provoz škol, předškolních zařízení a některých školských zařízení Při návrhu zařízení a jeho výkonu bylo použito ve smyslu platných předpisů následujících hodnot: NÁZEV PROSTORU VÝKON [m3/h] WC 50 pisoár 25 sprcha 70 umyvadlo 30 Šatní místo 20 Přitom jako základní principy návrhu projektového řešení jsou přijaty následující podmínky: Nuceně jsou větrány pouze místnosti, které nelze větrat přirozeně - okny podtlakové větrání je navrženo ve všech místnostech hygienického vybavení objektu (WC, umývárna) a v šatně a přípravně pokrmů) chlazení není uvažováno dohoda s investorem nejvyšší přípustná maximální hladina vnitřního hluku LAmaxp = db(a) dle druhu provozu a účelu jednotlivých místností Strana 2

4 3.2. Energetické zdroje 1. Elektrická energie Elektrická energie je uvažována pro pohon elektromotorů VZT zařízení a pro systémy automatické regulace rozvodná soustava 3NPEN, 50 Hz, 400V /230V ochrana samočinným odpojením od zdroje napájení 4. POPIS TECHNICKÉHO ŘEŠENÍ 4.1. Koncepce klimatizačních a větracích zařízení Mateřská škola Poláčkova 13/2431 v Brně-Líšni byla v roce 2009 zrekonstruována. Jedná se o dvoupodlažní objekt a navrhované stavební úpravy se týkají pouze severozápadní části 1. NP prostory bývalé kuchyně. V tomto prostoru vznikne oddělení pro 18 až 20 dětí předškolního věku. Objekt je ve stávajícím systému větrán přirozeně okny. Nuceně je větráno zázemí bez možnosti přirozeného větrání. V objektu bude systém podtlakového větrání odvětráno hygienické zázemí (WC, umývárna), přípravna pokrmů a šatna. V prostoru bývalé kuchyně dojde k demontáži nefunkčního vzduchotechnického potrubí a k připojení některých nevětraných hygienických prostor na větrací potrubní rozvod. Pro funkčnost systému budou v objektu doplněny stěnové mřížky; nevzhledné či nefunkční stávající budou vyměněny za nové. Budou navrženy potrubní trasy z pozinkovaného potrubí, respektující stávající prostupy stavebními konstrukcemi (s minimem nových prostupů) a samostatně ovládaná zařízení pro danou část budovy Popis jednotlivých zařízení Zařízení č. větrání hygienického zázemí děti Podtlakové větrání hygienických prostor pro děti bude zajištěno lokálními radiálními malovýkonovými ventilátory, které mají vestavěnou zpětnou klapku. Úhrada odsávaného vzduchu bude zajištěna ze sousedních místností bezprahými úpravami dveří a dveřními mřížkami. Potrubní rozvod bude z hranatého potrubí s vyústěním do fasády s využitím původního prostupu a mřížky s protidešťovou žaluzií. Odvětrání šatny bude horizontálním vzduchotechnickým potrubím umístěným v podhledu. Potrubní rozvod bude z hranatého potrubí s výustkami v potrubí. Zařízení č. větrání hygienického zázemí personál Podtlakové větrání WC pro personál bude zajištěno lokálním radiálním malovýkonovým ventilátorem s vestavěnou zpětnou klapku. Potrubní rozvod bude z hranatého potrubí s vyústěním do fasády s využitím původního prostupu a mřížky s protidešťovou žaluzií. Úhrada odsávaného vzduchu bude zajištěna ze sousední místnosti. Zařízení č. větrání přípravny pokrmů Potrubí pro připojení digestoře bude zaústěno do stávajícího svislého stoupacího potrubí vedeného v míst. č. 46 a s výdechem nad střechu objektu. Pokud nebude technicky možné využití stávajícího svislého stoupacího potrubí, bude toto provedeno nově (při vedení dvou tras svislého stoupacího potrubí vedle sebe, je nutno dodržet odstupovou vzdálenost min. 0,5m). Odtah z digestoře bude zajišťovat samostatný potrubní ventilátor s tlumiči hluku. Svislé stoupací potrubí je ukončeno střešním ventilátorem se samoč. klapkou a tlumičem hluku. Úhrada odsávaného vzduchu bude provedena ze sousední místnosti bezprahou úpravou dveří a dveřní mřížkou. Svislé potrubní trasy budou do prům. 225 mm (40.000mm 2 ), tak aby nebylo nutno provádět protipožární opatření. 5. NÁROKY NA ENERGIE Nároky na energie pro jednotlivá nová zařízení Pel = 2kW Strana 3

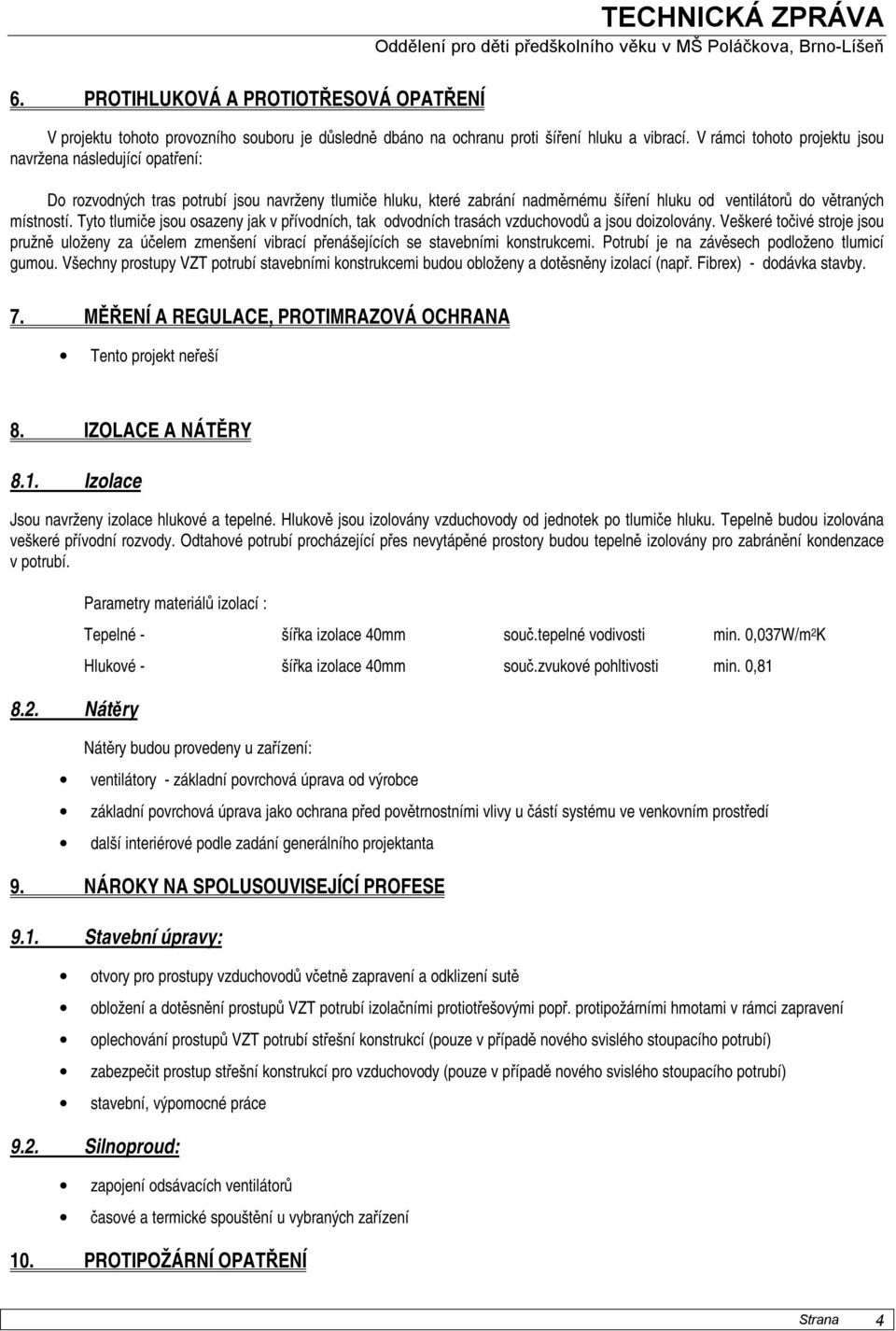

5 6. PROTIHLUKOVÁ A PROTIOTŘESOVÁ OPATŘENÍ TECHNICKÁ ZPRÁVA V projektu tohoto provozního souboru je důsledně dbáno na ochranu proti šíření hluku a vibrací. V rámci tohoto projektu jsou navržena následující opatření: Do rozvodných tras potrubí jsou navrženy tlumiče hluku, které zabrání nadměrnému šíření hluku od ventilátorů do větraných místností. Tyto tlumiče jsou osazeny jak v přívodních, tak odvodních trasách vzduchovodů a jsou doizolovány. Veškeré točivé stroje jsou pružně uloženy za účelem zmenšení vibrací přenášejících se stavebními konstrukcemi. Potrubí je na závěsech podloženo tlumicí gumou. Všechny prostupy VZT potrubí stavebními konstrukcemi budou obloženy a dotěsněny izolací (např. Fibrex) - dodávka stavby. 7. MĚŘENÍ A REGULACE, PROTIMRAZOVÁ OCHRANA Tento projekt neřeší 8. IZOLACE A NÁTĚRY 8.1. Izolace Jsou navrženy izolace hlukové a tepelné. Hlukově jsou izolovány vzduchovody od jednotek po tlumiče hluku. Tepelně budou izolována veškeré přívodní rozvody. Odtahové potrubí procházející přes nevytápěné prostory budou tepelně izolovány pro zabránění kondenzace v potrubí Nátěry Parametry materiálů izolací : Tepelné - šířka izolace 40mm souč.tepelné vodivosti min. 0,037W/m 2 K Hlukové - šířka izolace 40mm souč.zvukové pohltivosti min. 0,81 Nátěry budou provedeny u zařízení: ventilátory - základní povrchová úprava od výrobce základní povrchová úprava jako ochrana před povětrnostními vlivy u částí systému ve venkovním prostředí další interiérové podle zadání generálního projektanta 9. NÁROKY NA SPOLUSOUVISEJÍCÍ PROFESE 9.1. Stavební úpravy: otvory pro prostupy vzduchovodů včetně zapravení a odklizení sutě obložení a dotěsnění prostupů VZT potrubí izolačními protiotřešovými popř. protipožárními hmotami v rámci zapravení oplechování prostupů VZT potrubí střešní konstrukcí (pouze v případě nového svislého stoupacího potrubí) zabezpečit prostup střešní konstrukcí pro vzduchovody (pouze v případě nového svislého stoupacího potrubí) stavební, výpomocné práce 9.2. Silnoproud: zapojení odsávacích ventilátorů časové a termické spouštění u vybraných zařízení 10. PROTIPOŽÁRNÍ OPATŘENÍ Strana 4

6 Nejsou instalována žádná protipožární opatření. Svislé potrubní trasy budou do prům. 225 (40.000mm2), tak aby nebylo nutno provádět protipožární opatření. Pokud budou vedeny dvě trasy svislého stoupacího potrubí vedle sebe, je nutno dodržet odstupovou vzdálenost min. 0,5m. V případě, že nebudou dodrženy tyto zásady je nutno opatřit vzduchovody požárními klapkami. V případech, kdy nebude protipožární klapku možno osadit do požárně dělící konstrukce, bude potrubí mezi touto konstrukcí a protipožární klapkou opatřeno izolací s požadovanou dobou odolnosti. 11. ZÁVĚR Navržené větrací a klimatizační zařízení splňuje nároky kladené na provoz budovy daného typu a charakteru. Celoročně zabezpečuje v daných místnostech optimální pohodu prostředí při zabezpečení maximální hospodárnosti provozu těchto zařízení. Strana 5
