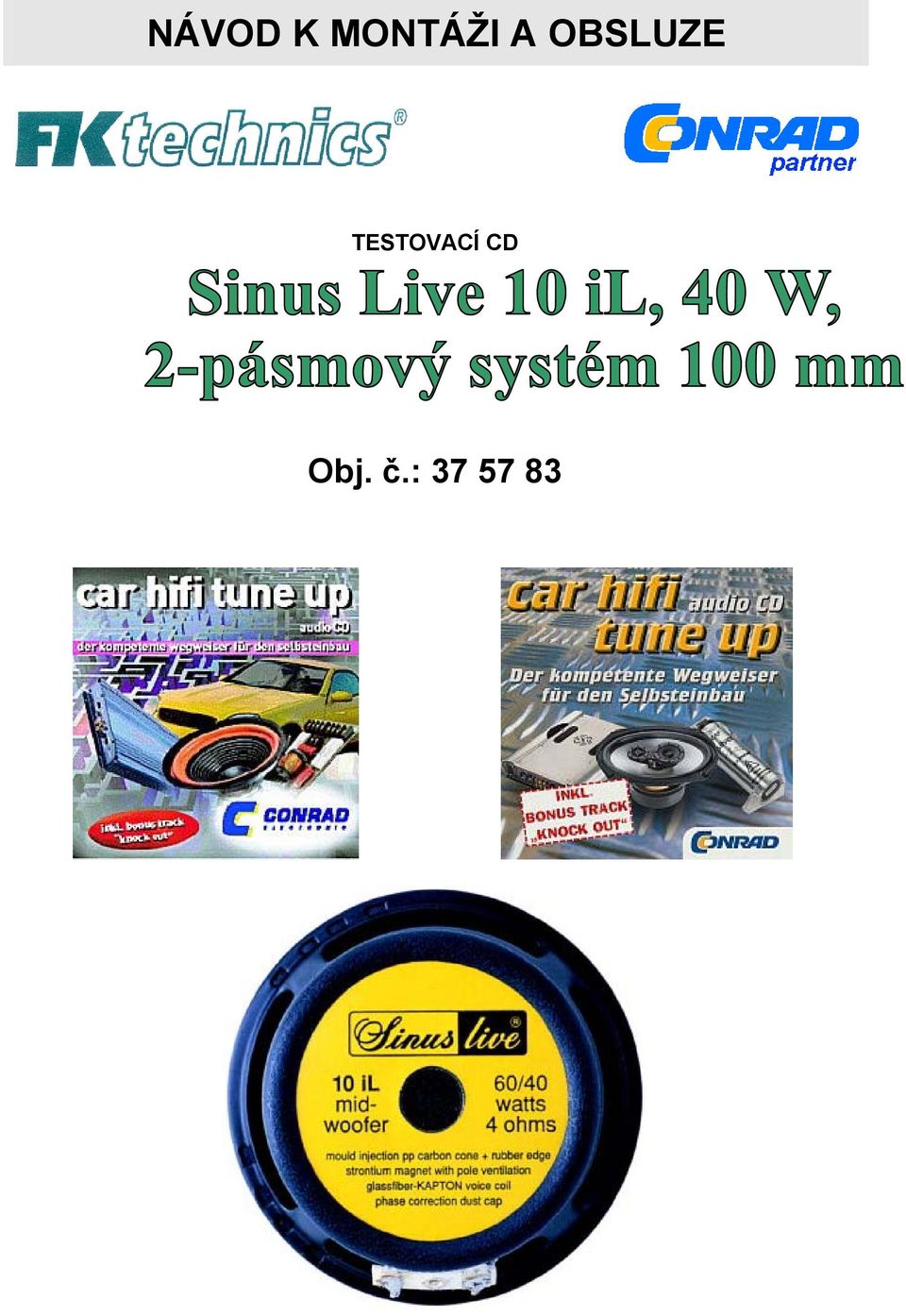

1 NÁVOD K MONTÁŽI A OBSLUZE TESTOVACÍ CD Obj. č.:

2 OBSAH Strana: Úvod... 2 Krok 1. Levá/pravá kabeláž reproduktoru... 3 Krok 2. Levé/pravé porovnání zvuku A... 3 Krok 3. Levé/pravé porovnání zvuku B (vysokotónová oblast)... 3 Krok 4. Levé/pravé porovnání zvuku C (střednětónová oblast)... 3 Krok 5. Levé/pravé porovnání zvuku D (basová oblast)... 3 Seznam kroků... 4 Krok 6. Test fáze A (správná fázová poloha)... 5 Krok 7. Fázový test A (převrácená pravá fáze)... 5 Krok 8. Fázový test B (pro malý popř. basově slabší zařízení bez subwooferu)... 5 Krok 9. Fázový test B (převrácená pravá fáze)... 5 Krok 10. L/P nastavení balance... 5 Krok 11. Subwoofer - dělicí frekvence... 5 Krok 12. Subwoofer polarita... 6 Krok 13. Sinus Sweep (stereo)... 6 Krok 14. Harfa... 6 Krok 16. Piano... 6 Krok 16. Fretless Bass... 6 Krok 17. Akustická kytara... 6 Krok 18. Slap Bass a Natur Drums... 6 Krok 19. Rap Solo... 6 Krok 20. Bonus Track "Knock out" feat. Abraham Laboriell na basu Krok 21. Poslechový test 1: CD nebo MD. to je zde otázka. Kdo to umí rozlišit?... 6 Krok 22. Poslechový test1: CD nebo MD. to je zde otázka. Kdo to umí rozlišit?... 7 Krok 23. Poslechový test 2: Jak často můžete slyšet sinusový tón?... 7 Krok 24. Poslechový test 3: Jako předtím, avšak kratší tóny... 7 Krok 25. Poslechový test 4: Jak často můžete slyšet rozdíly tónových výšek? ÚVOD Pro dosažení nejlepších výsledků, držte se prosím testu pořadí určeném prostřednictvím seznamu kroků. Přejeme Vám mnoho zábavy při vestavbě a ladění vašeho hi-fi zařízení! Představuje se vám špičková třída dvoupásmových systémů pro neobvyklý hudební zážitek. Často se provádí montáž automobilových reproduktorů hluboko k podlaze, což má za následek matný a fádní zvuk, neboť zvuk z výškových reproduktorů se dostane maximálně k úrovni holeně a nikoliv do uší! Zcela jinak se chovají tyto dvoupásmové systémy. Montáž hloubkových/středotónových reproduktorů se provádí do specifických a k tomu určených míst, výškové reproduktory umístíte do optimální výšky poslechu (např. horní část dveří, atd.), a získáte tak optimální brilantní zvuk! Další vybavení: Hloubkové/středotónové reproduktory karbonová vlákna, koš podle DIN (Euro) Neodymové výškové reproduktory 31 mm Frekvenční výhybka z odporových obvodů PTC pro přizpůsobení úrovně vysokých tónů 1,5 až 5,5 db v 5 stupních. Tabulkové hodnoty: Model: 10 il Provedení: 100 mm Zatížitelnost (sin.): Universal (max.): 40 watt Frekv. rozsah: 60 watt Impedance: Hz Čelní průměr mm: 4 Ω Montáž. průměr mm: 101 Montáž. hloubka: 94

3 KROK 1. LEVÁ/PRAVÁ KABELÁŽ REPRODUKTORU 3 Na začátek naší testovací práce se musíte ujistit, že je připojen levý reproduktor na levém výstupu a pravý reproduktor na pravém výstupu. S krokem č. 1 lze zkontrolovat správné levé a pravé propojení. Nejdříve dbejte na to, aby byl balanční regulátor přesně ve střední posici a regulátor prolínání nastaven tak, aby byly výhradně přední reproduktory seřízeny. Opakujte tento test s opačným nastavením regulátoru prolínání ke kontrole interní levé/pravé kabeláže. KROK 2. LEVÉ/PRAVÉ POROVNÁNÍ ZVUKU A Jakmile budeme moci bezpečně vycházet z toho, že je levá/pravá kabeláž všech reproduktorů správná, můžeme na základě kroku č. 2 přezkoušet, zda levé reproduktory rovněž tak znějí, jako pravé. Pokud tomu tak nebude, potom je buď jeden reproduktor defektní nebo není v pořádku provedena kabeláž k reproduktorům. KROK 3. LEVÉ/PRAVÉ POROVNÁNÍ ZVUKU B (VYSOKOTÓNOVÁ OBLAST) Když se nezjistila žádná zvuková odchylka mezi levými a pravými reproduktory, Můžete klidně přeskočit krok č. 3, č. 4 a č. 5. Pokud ne, musíte nyní přijít na to, zda vysokotónový, středotónový nebo basový reproduktor produkuje odchylky. Proto jsme v krocích č. 3, č. 4 a č. 5 rozdělili hudbu do tří příslušných kmitočtových pásem. Začneme s vysokotónovou oblastí u 3000 Hz a výše. Následuje středotónová oblast s 300 Hz Hz a nakonec basová oblast s frekvencemi pod 300 Hz. KROK 4. LEVÉ/PRAVÉ POROVNÁNÍ ZVUKU C (STŘEDNĚTÓNOVÁ OBLAST) KROK 5. LEVÉ/PRAVÉ POROVNÁNÍ ZVUKU D (BASOVÁ OBLAST) Test/zkouška Krátká informace Úsek z CD 12 Subwoofer - polarita Bass Drum 4tel Beats 13 Sinus Sweep Kmitočtový průběh 15 Hz -18 Hz 14 Kvalita reprodukce Harfa 15 Kvalita reprodukce Piano 16 Kvalita reprodukce Fretless Bass 17 Kvalita reprodukce Akustická kytara 18 Kvalita reprodukce Slap Bass + Natur Drums 19 Kvalita reprodukce Rap Solo The Bass Project Baby Boo

4 4 Test/zkouška Krátká informace Úsek z CD 20 Bonus Track Titul: Knockout feat. Abraham Get the kick : Knockout Laboriell 21 Test poslechu 1 CD nebo MD Hudební ukázka Hebký bas : Keepn it real 22 Test poslechu 1 CD nebo MD Hudební ukázka Hebký bas : Keepn it real 23 Test poslechu 2 Dlouhé tiché tóny 24 Test poslechu 3 Krátké tiché tóny 25 Test poslechu 4 Tónové výšky - vjem SEZNAM KROKŮ Test/zkouška Krátká informace Úsek z CD 1 L/P kabeláž Anglický, německý mluvčí na levém popř. pravém kanálu 2 L/P porovnání zvuku A Hudební ukázka ve jemný bas 2 : změně stran 3 L/P porovnání zvuku vysoké B Hudební ukázka ve změně stran > 3 khz 4 L/P porovnání zvuku A střední C Hudební ukázka ve změně stran khz 5 L/P porovnání zvuku nízké D Hudební ukázka ve změně stran < 300 Hz 6 Fázový test I Hudební ukázka mono 7 Fázový test I Hudební ukázka mono, otočená pravá fáze 8 Fázový test II Hudební ukázka stereo 9 Fázový test II Hudební ukázka stereo, otočená pravá fáze 10 L/P nastavení balance Sólový zpěv přesně středový jemný bas 2 : jemný bas 2 : jemný bas 2 : Planet Bass 2 : Frotzen Skies Planet Bass : Frotzen Skies Get the Kick : Knock out Get the Kick : Knock out Disko Bass 70/80 : Funkifize 11 Subwoofer dělicí frekvence Hudební ukázka Disko Bass 70/80 : Funkifize

5 KROK 6. TEST FÁZE A (SPRÁVNÁ FÁZOVÁ POLOHA) 5 S tímto testem se chceme ujistit, že není žádný reproduktorový pár připojen se špatnou polaritou, tzn. fázovým otočením nejsou smazány řádné frekvence. Tento test musí být nejdříve proveden pro přední a pro záďový systém odděleně. Nyní začneme s regulátorem prolínání v přední pozici. Krok č. 6 musí snít energičtěji popř. hlasitěji v basové oblasti než krok č. 7. Pokud tomu tak nebude, nebo přesný opak, potom existuje přepólování reproduktorů. Zkontrolujte prosím nyní veškerá připojení mezi rádiem a reproduktory v tom smyslu, na kterém místě je zaměněno (+) a (-). Jakmile je nyní přední systém správně připojen, opakujte tento test s regulátorem prolínání v záďové pozici. KROK 7. FÁZOVÝ TEST A (PŘEVRÁCENÁ PRAVÁ FÁZE) KROK 8. FÁZOVÝ TEST B (PRO MALÝ POPŘ. BASOVĚ SLABŠÍ ZAŘÍZENÍ BEZ SUBWOOFERU) Tento test je speciálně koncipován pro méně dimenzovaná zařízení. I v tomto případě musí být nejdříve testováno odděleně pro přední a záďový systém. U správné polarity reproduktorů musí být zvuk v kroku č. 8 ve srovnání s krokem č. 9 navigován jasně ve středu. Pokud je tomu naopak, potom existuje přepólování reproduktorů. Zkontrolujte nyní prosím veškerá připojení mezi rádiem a reproduktory v tom smyslu, na jakém místě je zaměněno (+) a (-). KROK 9. FÁZOVÝ TEST B (PŘEVRÁCENÁ PRAVÁ FÁZE) KROK 10. L/P NASTAVENÍ BALANCE Pro optimální stereo-zvuk v autě nestačí ponechat regulátor balance ve střední poloze. Jelikož pozice řidiče není přesně ve středu mezi reproduktory, pro tuto pozici poslechu musí být optimálně přizpůsobena stereo-balance. U kroku č. 10 musíte regulátor balance nastavit tak, aby jste hlas vnímaly přesně před vámi. Malý tip: Se zavřenýma očima lze nejlépe vysledovat pozici hlasu. KROK 11. SUBWOOFER - DĚLICÍ FREKVENCE Krok 11. Subwoofer - dělicí frekvence Subwoofer mají dva elementární důležité úlohy. Za prvé se starají o energickou a sytou basovou reprodukci, za druhé mají ale také odlehčovat ostatní reproduktory od basových frekvencí při zvýšené hlasitosti, které jsou pro malé rámy příliš hluboké a zcela škodlivé. Ale teprve přesně nastavený subwoofer tyto služby poskytuje. Na začátek tohoto testu s krokem č. 11 nastavte dělicí frekvenci nejdříve na ca. 80 Hz a regulátor výšek popř. basů na +/- 0. Nyní jde o nalezení nastavení, při kterém nemáte dojem, že slyšíte hlas nebo jiné nástroje ze směru subwooferu. Současně

6 smějí ostatní reproduktory ale reprodukovat jen tolik basových frekvencí, aby nebyly zdeformované. Pokud nenaleznete žádné uspokojivé nastavení, potom je výkonnost vašich ostatních reproduktorů s největší pravděpodobností příliš nízká. KROK 12. SUBWOOFER POLARITA Tento test zjišťuje pro vaše auto optimální polaritu subwooferu. Jelikož je umístění subwooferu k hlavním reproduktorům v každém akustickém prostředí jiné, mohou vést časové posuvy k tomu, že budou podíly frekvence vymazány. Aby se tomu zamezilo, můžete nyní s krokem č. 12 subwoofer připojit tak, že pocítíte výrazné zesílení tlaku a nikoliv ztrátu tlaku, jako u nepříznivé polarity. Ale pozor!!! Dbejte při přepólování na to, abyste v žádném případě nezpůsobili elektrický zkrat sdružením obou kabelových konců. KROK 13. SINUS SWEEP (STEREO) S tímto průběhem frekvence můžete nyní přesně slyšet, zda akustika ve vašem autě vykazuje frekvenční mezery nebo jsou frekvence příliš zdůrazněny. Snažte se o lineární průběh frekvence, můžete provést korektury frekvence s pomocí externího ekvalizéru. S pomocí následujících přirozených nástrojů můžete posoudit kvalitu zvuku vašeho zařízení. KROK 14. HARFA KROK 16. PIANO KROK 16. FRETLESS BASS KROK 17. AKUSTICKÁ KYTARA KROK 18. SLAP BASS A NATUR DRUMS KROK 19. RAP SOLO KROK 20. BONUS TRACK "KNOCK OUT" FEAT. ABRAHAM LABORIELL NA BASU. KROK 21. POSLECHOVÝ TEST 1: CD NEBO MD. TO JE ZDE OTÁZKA. KDO TO UMÍ ROZLIŠIT? 6

7 KROK 22. POSLECHOVÝ TEST1: CD NEBO MD. TO JE ZDE OTÁZKA. KDO TO UMÍ ROZLIŠIT? 7 KROK 23. POSLECHOVÝ TEST 2: JAK ČASTO MŮŽETE SLYŠET SINUSOVÝ TÓN? KROK 24. POSLECHOVÝ TEST 3: JAKO PŘEDTÍM, AVŠAK KRATŠÍ TÓNY. KROK 25. POSLECHOVÝ TEST 4: JAK ČASTO MŮŽETE SLYŠET ROZDÍLY TÓNOVÝCH VÝŠEK? Pokud se Vám hudební ukázky líbily, můžete si v aktuálním katalogu Conrad objednat ohlášená United Sound Bass CD-disky. Rozlišení poslechového testu: 1.) Kdo zde slyší rozdíl, ten slyší trávu růst! Správně: ŽÁDNÝ rozdíl. Obě CD. 2.) 6 dlouhých sinusových tónů 3.) 6 krátkých sinusových tónů 4.) 5 rozdílů výškových tónů. Poslední oba tóny jsou stejné! Otisk tohoto návodu nebo použití v elektronických médiích i formou výtahu vyžaduje pouze písemné schválení výrobce.
