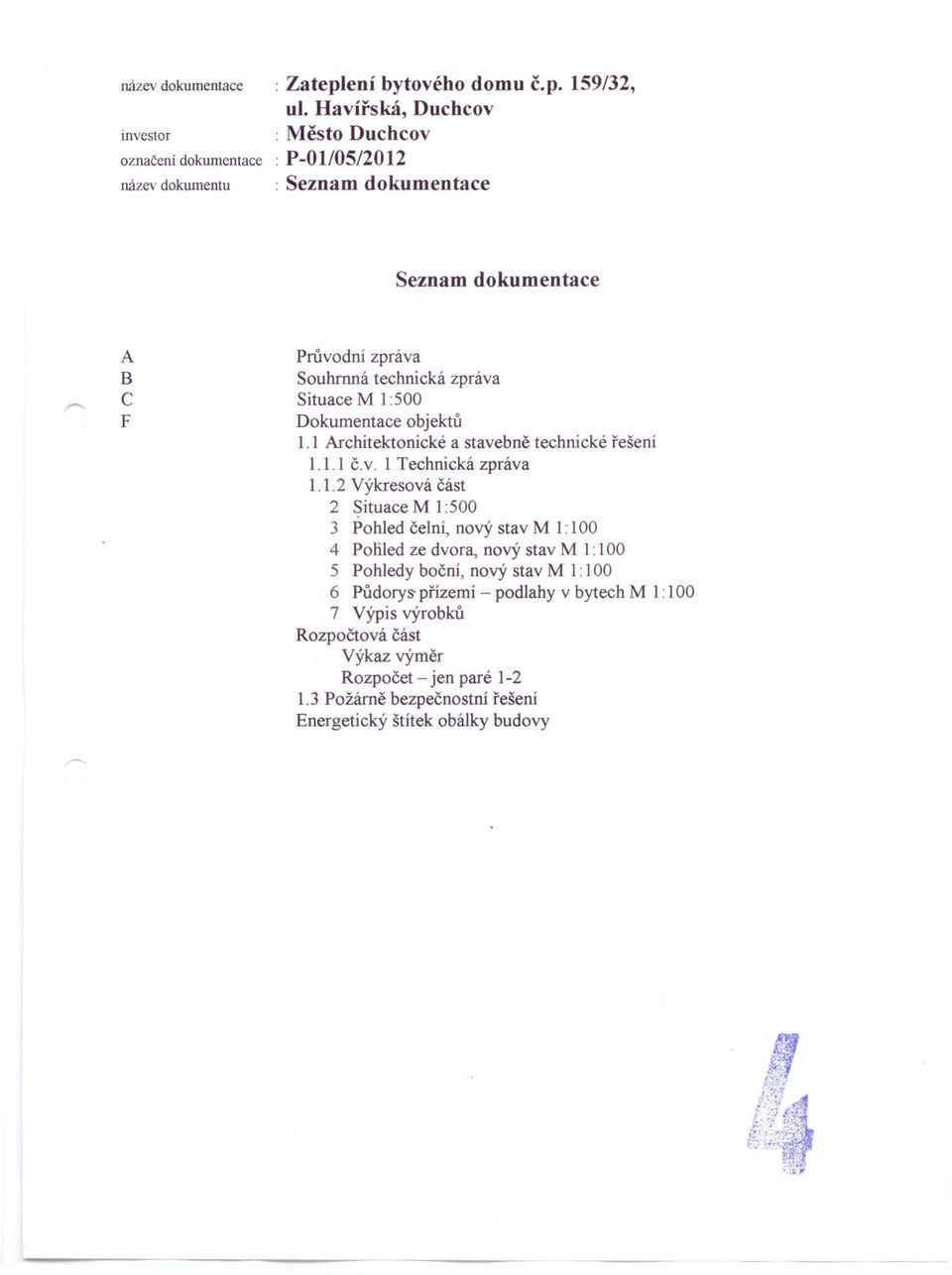

1 název dokumentace : Zateplení bytového domu č.p. 159/32, ul. Havířská, Duchcov investor : Město Duchcov označení dokumentace : P-Ol105/2012 název dokumentu : Seznam dokumentace Seznam dokumentace A B C F Průvodní zpráva Souhrnná technická zpráva Situace M 1:500 Dokumentace objektů 1.1 Architektonické a stavebně technické řešení č.v. 1 Technická zpráva Výkresová část 2 Situace M 1:500 3 Pohled čelní, nový stav Ml: Pohled ze dvora, nový stav Ml: Pohledy boční, nový stav Ml: Půdory přízemí - podlahy v bytech MI: Výpis výrobků Rozpočtová část Výkaz výměr Rozpočet - jen paré Požárně bezpečnostní řešení Energetický štítek obálky budovy

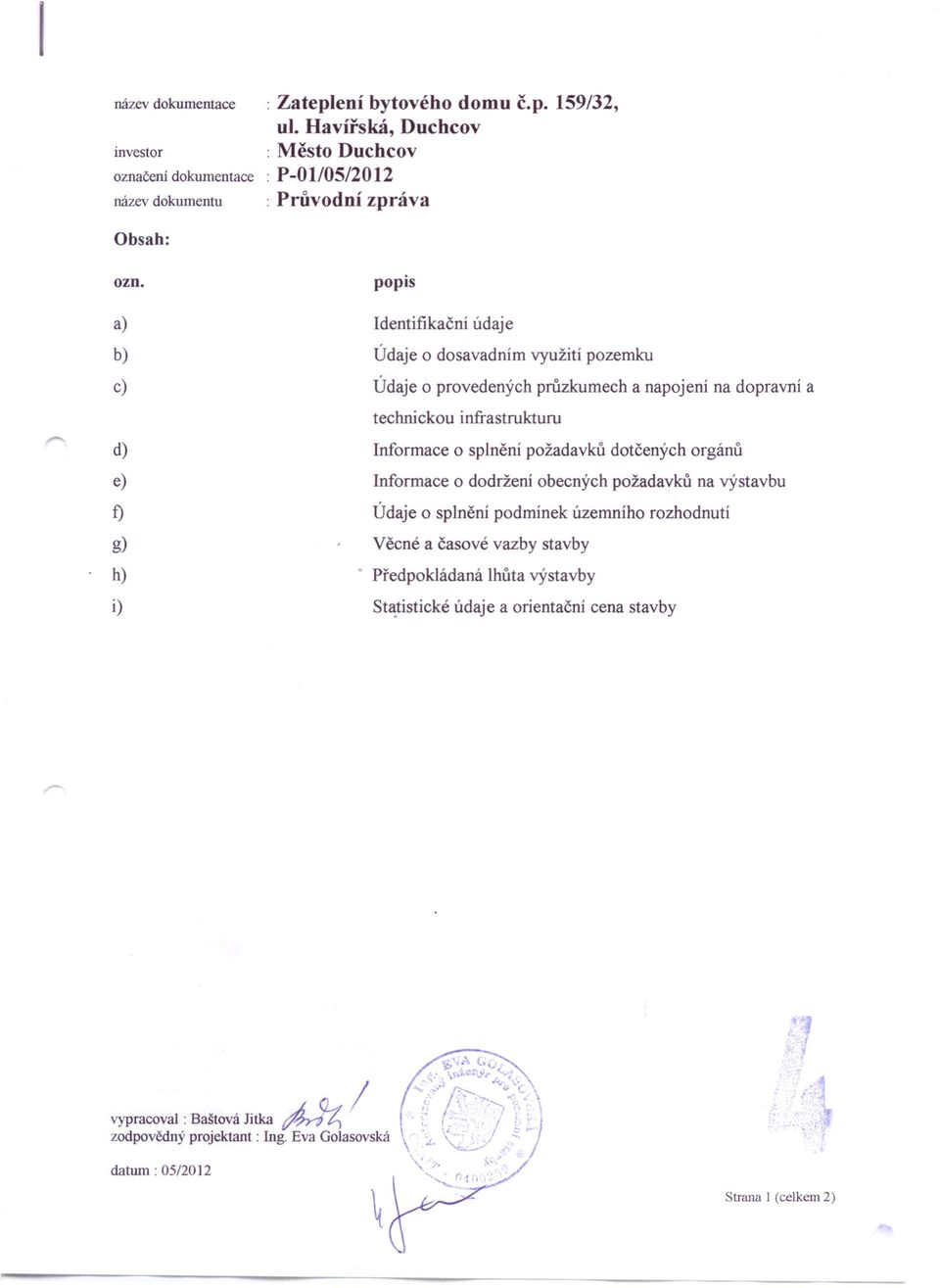

2 název dokumentace : Zateplení bytového domu č.p. 159/32, ul. Havířská, Duchcov investor : Město Duchcov označení dokumentace : P-Ol/05/2012 název dokumentu : Průvodní zpráva Obsah: ozn. a) b) c) d) e) f) g) h) i) popis Identifikační údaje Údaje o dosavadním využití pozemku Údaje o provedených průzkumech a napojení na dopravní a technickou infrastrukturu Informace o splnění požadavků dotčených orgánů Informace o dodržení obecných požadavků na výstavbu Údaje o splnění podmínek územního rozhodnutí Věcné a časové vazby stavby Předpokládaná lhůta výstavby Statistické údaje a orientační cena stavby.( datum: / vypracoval: Baštová Jitka zodpovědný projektant: Ing. Eva Go1asovská Strana I (celkem 2)

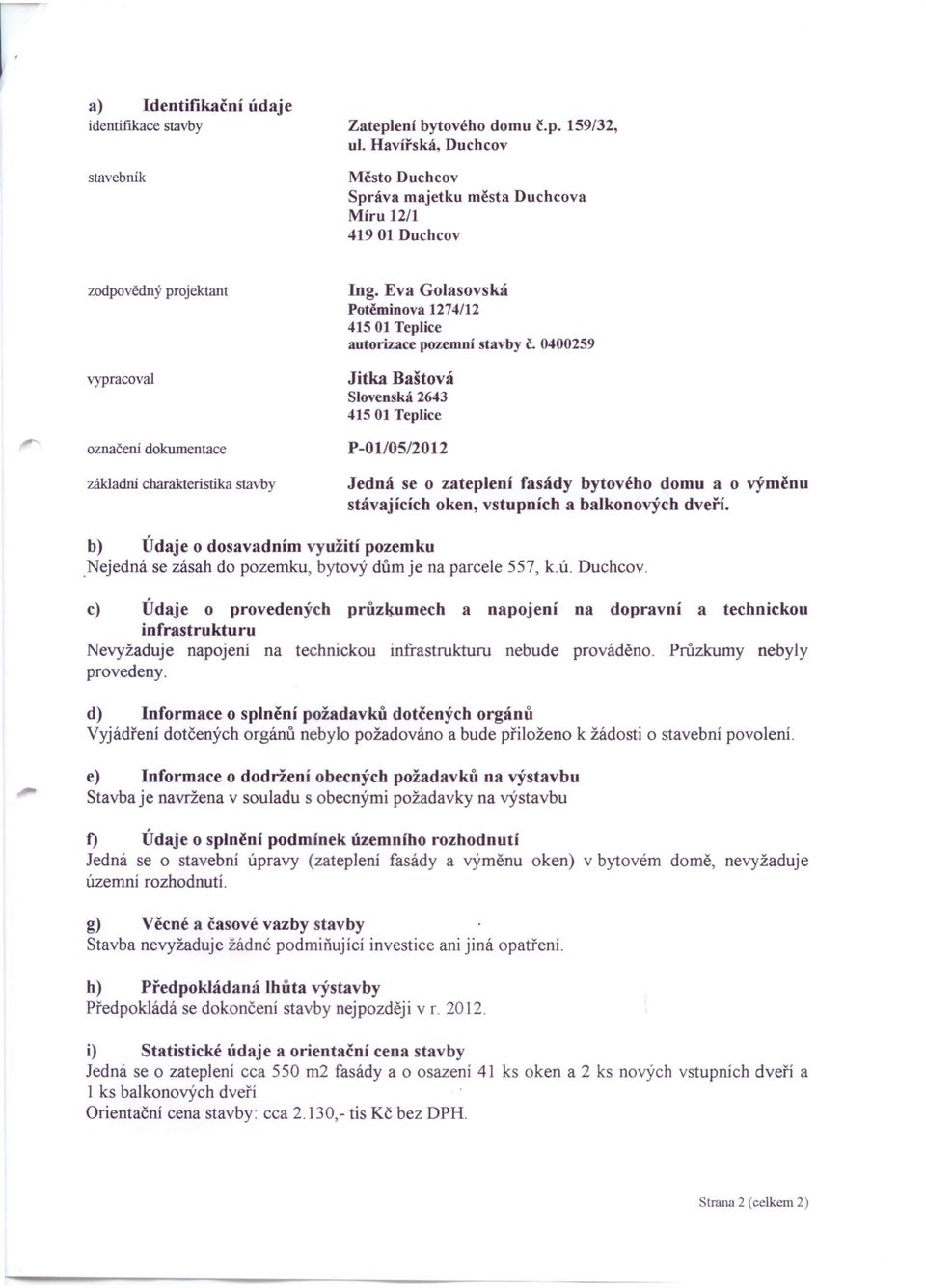

3 a) Identifikační údaje identifikace stavby Zateplení bytového domu č.p. 159/32, ul. Havířská, Duchcov stavebník Město Duchcov Správa majetku města Duchcova Míru 12/ Duchcov zodpovědný projektant Ing. Eva Golasovská Potěminova 1274/ Teplice autorizace pozemní stavby č vypracoval Jitka Baštová Slovenská Teplice označení dokumentace P-Ol/05/2012 základní charakteristika stavby Jedná se o zateplení fasády bytového domu a o výměnu stávajících oken, vstupních a balkonových dveří. b) Údaje o dosavadním využití pozemku.nejedná se zásah do pozemku, bytový důmje na parcele 557, k.ú. Duchcov. c) Údaje o provedených průzkumech a napojení na dopravní a technickou infrastrukturu Nevyžaduje napojeni na technickou infrastrukturu nebude prováděno. Průzkumy nebyly provedeny. d) Informace o splnění požadavků dotčených orgánů Vyjádření dotčených orgánů nebylo požadováno a bude přiloženo k žádosti o stavební povolení. e) Informace o dodržení obecných požadavků na výstavbu Stavba je navržena v souladu s obecnými požadavky na výstavbu f) Údaje o splnění podmínek územního rozhodnutí Jedná se o stavebni úpravy (zatepleni fasády a výměnu oken) v bytovém domě, nevyžaduje územní rozhodnutí. g) Věcné a časové vazby stavby Stavba nevyžaduje žádné podmiňující investice ani jiná opatřeni. h) Předpokládaná lhůta výstavby Předpokládá se dokončeni stavby nejpozději v r i) Statistické údaje a orientační cena stavby Jedná se o zateplení cca 550 rn2 fasády a o osazení 41 ks oken a 2 ks nových vstupních dveří a 1 ks balkonových dveří Orientačni cena stavby: cca 2.130,- tis Kč bez DPH. trana 2 (celkem 2)

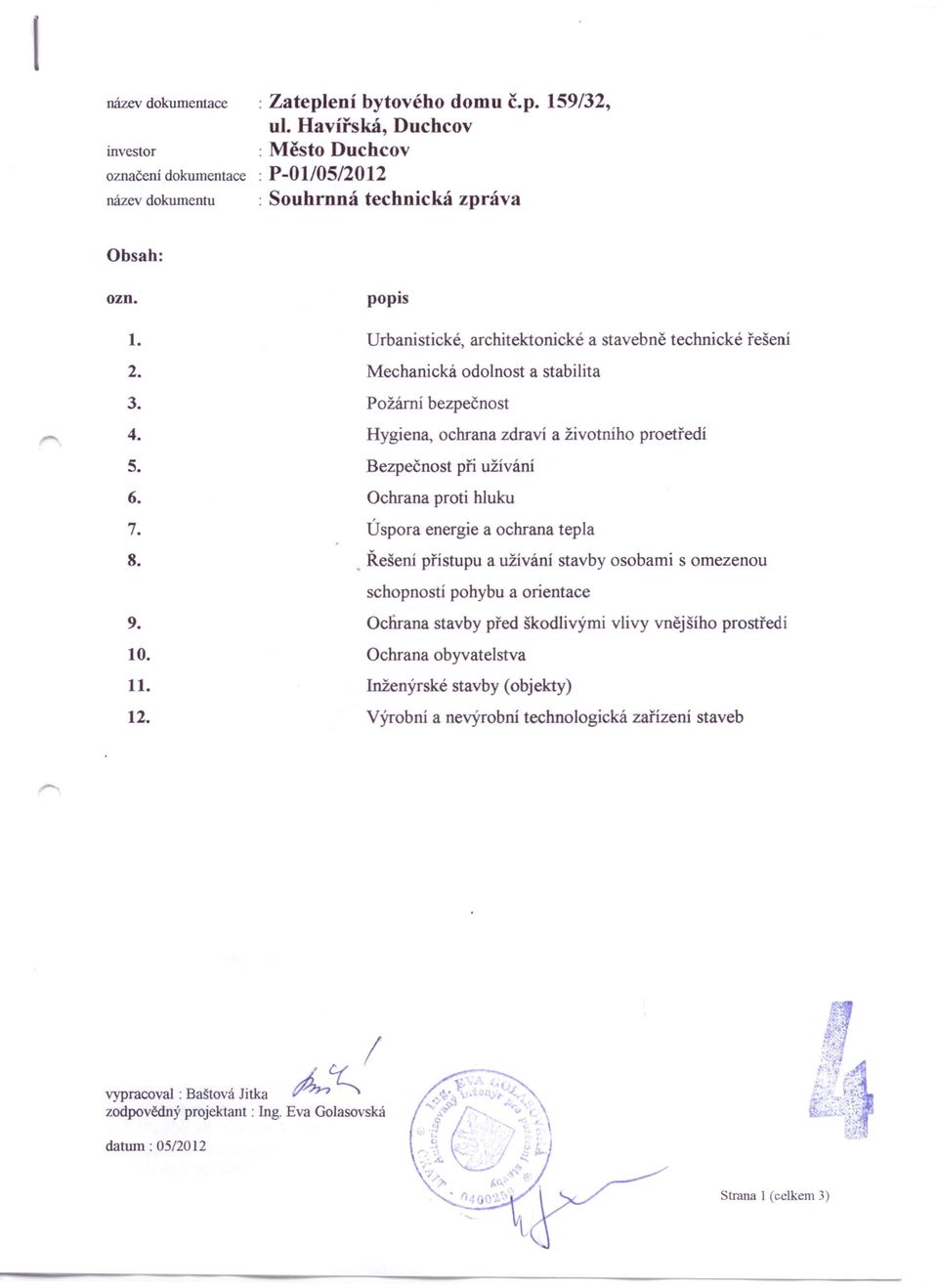

4 I název dokumentace : Zateplení bytového domu č.p. 159/32, ul. Havířská, Duchcov investor : Město Duchcov označení dokumentace : P-Ol/05/2012 název dokumentu : Souhrnná technická zpráva Obsah: OZD popis Urbanistické, architektonické a stavebně technické řešení Mechanická odolnost a stabilita Požární bezpečnost Hygiena, ochrana zdraví a životního proetředí Bezpečnost při užívání Ochrana proti hluku Úspora energie a ochrana tepla Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Ochrana stavby před škodlivými vlivy vnějšího prostředí Ochrana obyvatelstva Inženýrské stavby (objekty) Výrobní a nevýrobní technologická zařízení staveb vypracoval, Baštová Jitka rancc.,i zodpovědný projektant: Ing. Eva Golasovská datum: Strana 1 (celkem 3)

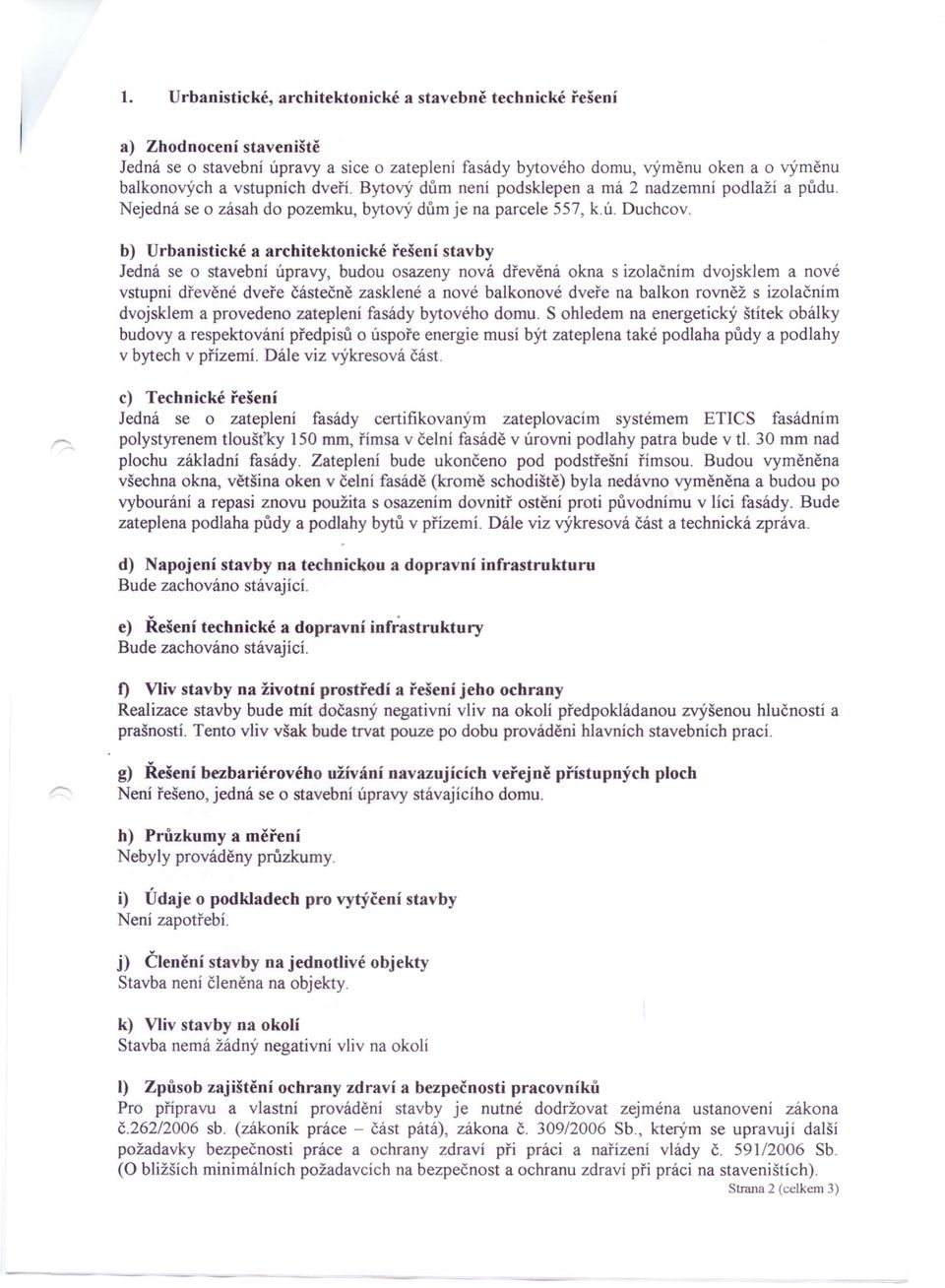

5 1. Urbanistické, architektonické a stavebně technické řešení a) Zhodnocení staveniště Jedná se o stavební úpravy a sice o zateplení fasády bytového domu, výměnu oken a o výměnu balkonových a vstupních dveří. Bytový dům není podsklepen a má 2 nadzemní podlaží a půdu. Nejedná se o zásah do pozemku, bytový dům je na parcele 557, k.ú. Duchcov. b) Urbanistické a architektonické řešení stavby Jedná se o stavební úpravy, budou osazeny nová dřevěná okna s izolačním dvojsklem a nové vstupní dřevěné dveře částečně zasklené a nové balkonové dveře na balkon rovněž s izolačním dvojsklem a provedeno zateplení fasády bytového domu. S ohledem na energetický štítek obálky budovy a respektování předpisů o úspoře energie musí být zateplena také podlaha půdy a podlahy v bytech v přízemí. Dále viz výkresová část. c) Technické řešení Jedná se o zateplení fasády certifikovaným zateplovacím systémem ETICS fasádním polystyrenem tloušťky 150 mm, římsa v čelní fasádě v úrovni podlahy patra bude v ti. 30 mm nad plochu základní fasády. Zateplení bude ukončeno pod pod střešní římsou. Budou vyměněna všechna okna, většina oken v čelní fasádě (kromě schodiště) byla nedávno vyměněna a budou po vybourání a repasi znovu použita s osazením dovnitř ostění proti původnímu v líci fasády. Bude zateplena podlaha půdy a podlahy bytů v přízemí. Dále viz výkresová část a technická zpráva. d) Napojení stavby na technickou a dopravní infrastrukturu Bude zachováno stávající. e) Řešení technické a dopravní infrastruktury Bude zachováno stávající. f) Vliv stavby na životní prostředí a řešení jeho ochrany Realizace stavby bude mít dočasný negativní vliv na okolí předpokládanou zvýšenou hlučností a prašností. Tento vliv však bude trvat pouze po dobu prováděni hlavních stavebních prací. g) Řešení bezbariérového užívání navazujících veřejně přístupných ploch Není řešeno, jedná se o stavební úpravy stávajícího domu. h) Průzkumy a měření Nebyly prováděny průzkumy. i) Údaje o podkladech pro vytýčení stavby Není zapotřebí. j) Členění stavby na jednotlivé objekty Stavba není členěna na objekty. k) Vliv stavby na okolí Stavba nemá žádný negativní vliv na okolí I) Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Pro přípravu a vlastní provádění stavby je nutné dodržovat zejména ustanovení zákona č sb. (zákoník práce - část pátá), zákona Č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti práce a ochrany zdraví při práci a nařízeni vlády Č Sb. (O bližších minimálních požadavcích na bezpečnost a ochranu zdraví pří práci na staveništích). Strana 2 (celkem 3)

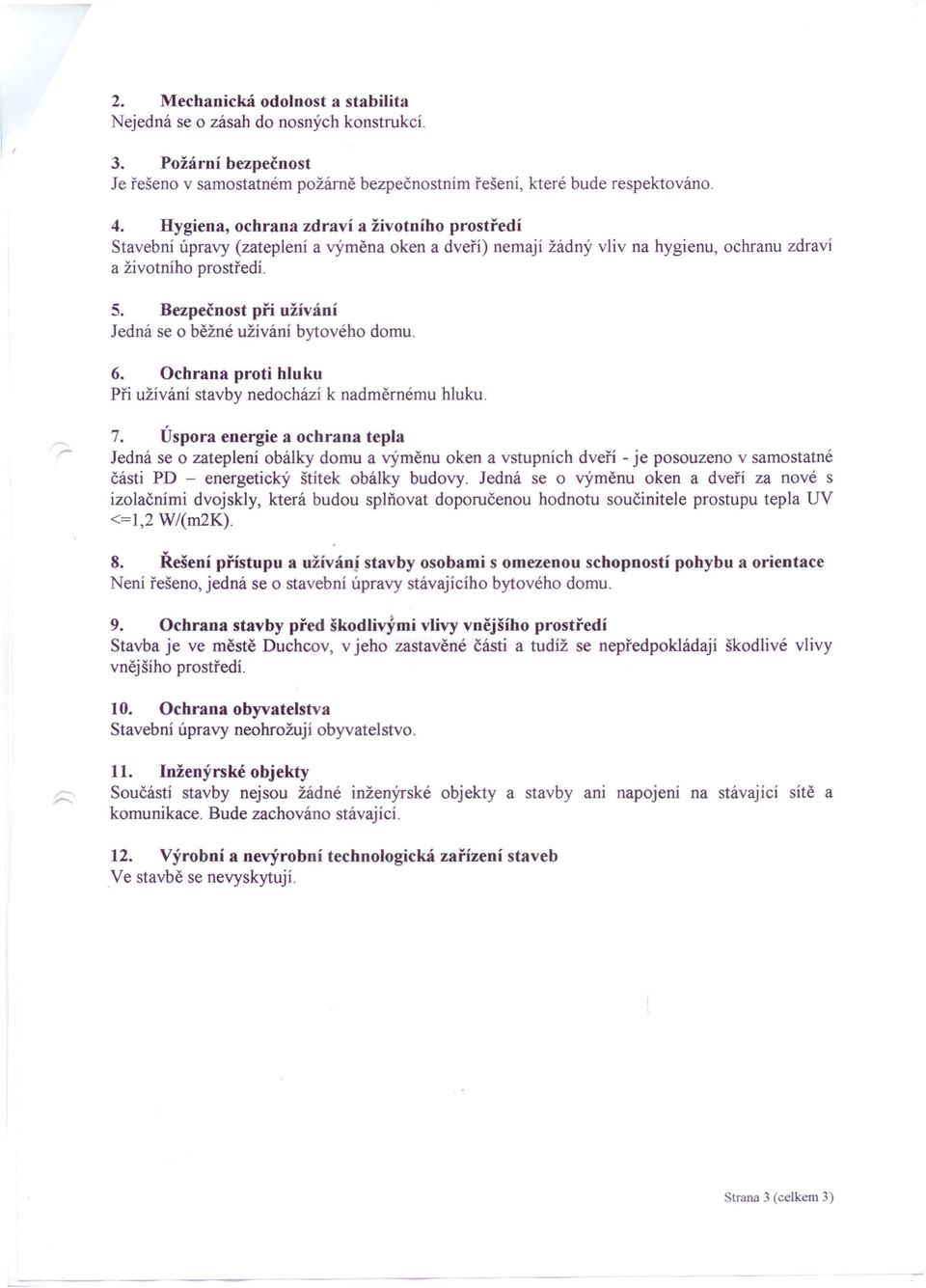

6 2. Mechanická odolnost a stabilita Nejedná se o zásah do nosných konstrukcí. 3. Požární bezpečnost Je řešeno v samostatném požámě bezpečnostním řešení, které bude respektováno. 4. Hygiena, ochrana zdraví a životního prostředí Stavební úpravy (zateplení a výměna oken a dveří) nemají žádný vliv na hygienu, ochranu zdraví a životního prostředí. 5. Bezpečnost při užívání Jedná se o běžné užívání bytového domu. 6. Ochrana proti hluku Při užívání stavby nedochází k nadměrnému hluku. 7. Úspora energie a ochrana tepla Jedná se o zateplení obálky domu a výměnu oken a vstupních dveří - je posouzeno v samostatné části PD - energetický štítek obálky budovy. Jedná se o výměnu oken a dveří za nové s izolačními dvojskly, která budou splňovat doporučenou hodnotu součinitele prostupu tepla UV <=1,2 W/(m2K). 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Není řešeno, jedná se o stavební úpravy stávajícího bytového domu. 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Stavba je ve městě Duchcov, v jeho zastavěné části a tudíž se nepředpokládají škodlivé vlivy vnějšího prostředí. 10. Ochrana obyvatelstva Stavební úpravy neohrožují obyvatelstvo. 11. Inženýrské objekty Součástí stavby nejsou žádné inženýrské objekty a stavby ani napojení na stávající sítě a komunikace. Bude zachováno stávající. 12. Výrobní a nevýrobní technologická zařízení staveb Ve stavbě se nevyskytují. Strana 3 (celkem 3)

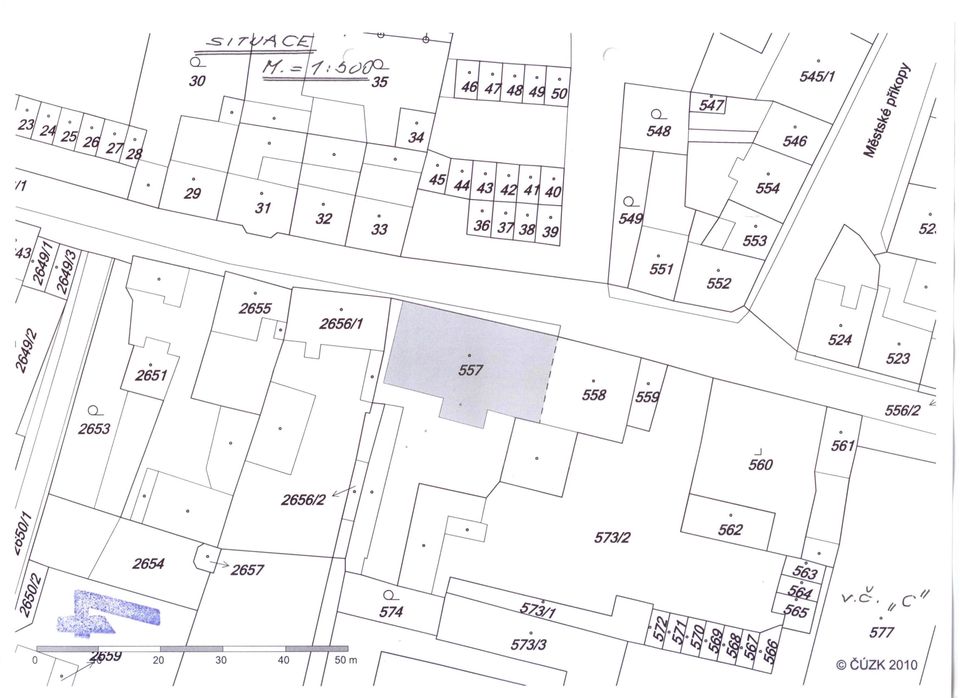

7 50. Q /1 o i q J!) k 573/2 v v'.c-.. 1/ C,I/ / ČÚZK 2010

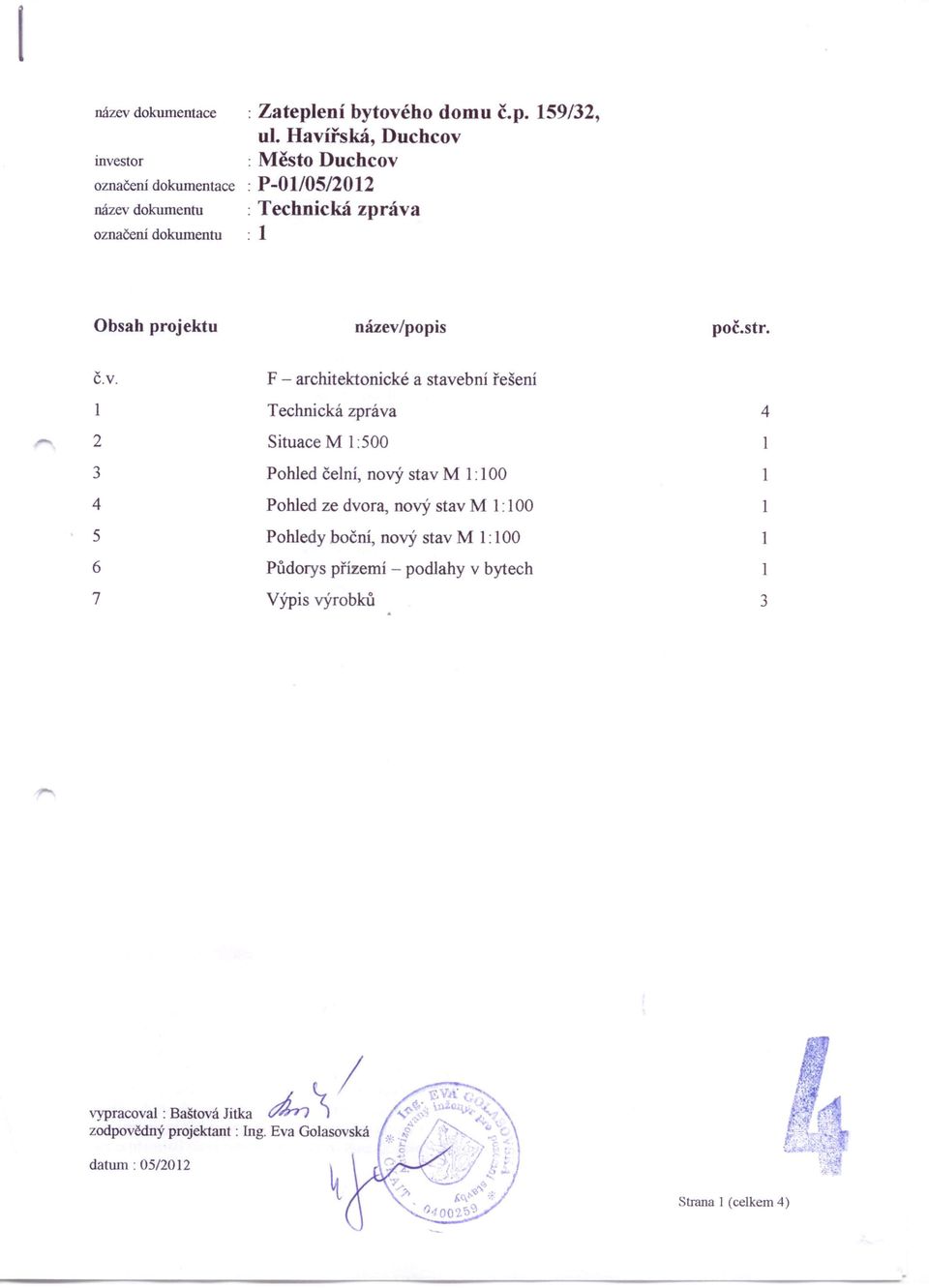

8 I název dokumentace : Zateplení bytového domu č.p. 159/32, ul. Havířská, Duchcov investor : Město Duchcov označeni dokumentace : P-Ol105/2012 název dokumentu : Technická zpráva označení dokumentu : 1 Obsah projektu název/popis poč. str. č.v. F - architektonické a stavební řešení Technická zpráva 4 2 Situace M 1:500 3 Pohled čelní, nový stav Ml: Pohled ze dvora, nový stav Ml: Pohledy boční, nový stav Ml: Půdorys přízemí - podlahy v bytech 7 Výpis výrobků 3 / vypracoval : Baštová Jitka dn\ zodpovědný projektant: Ing. Eva Golasovská datum: OS/2012 Strana I (celkem 4)

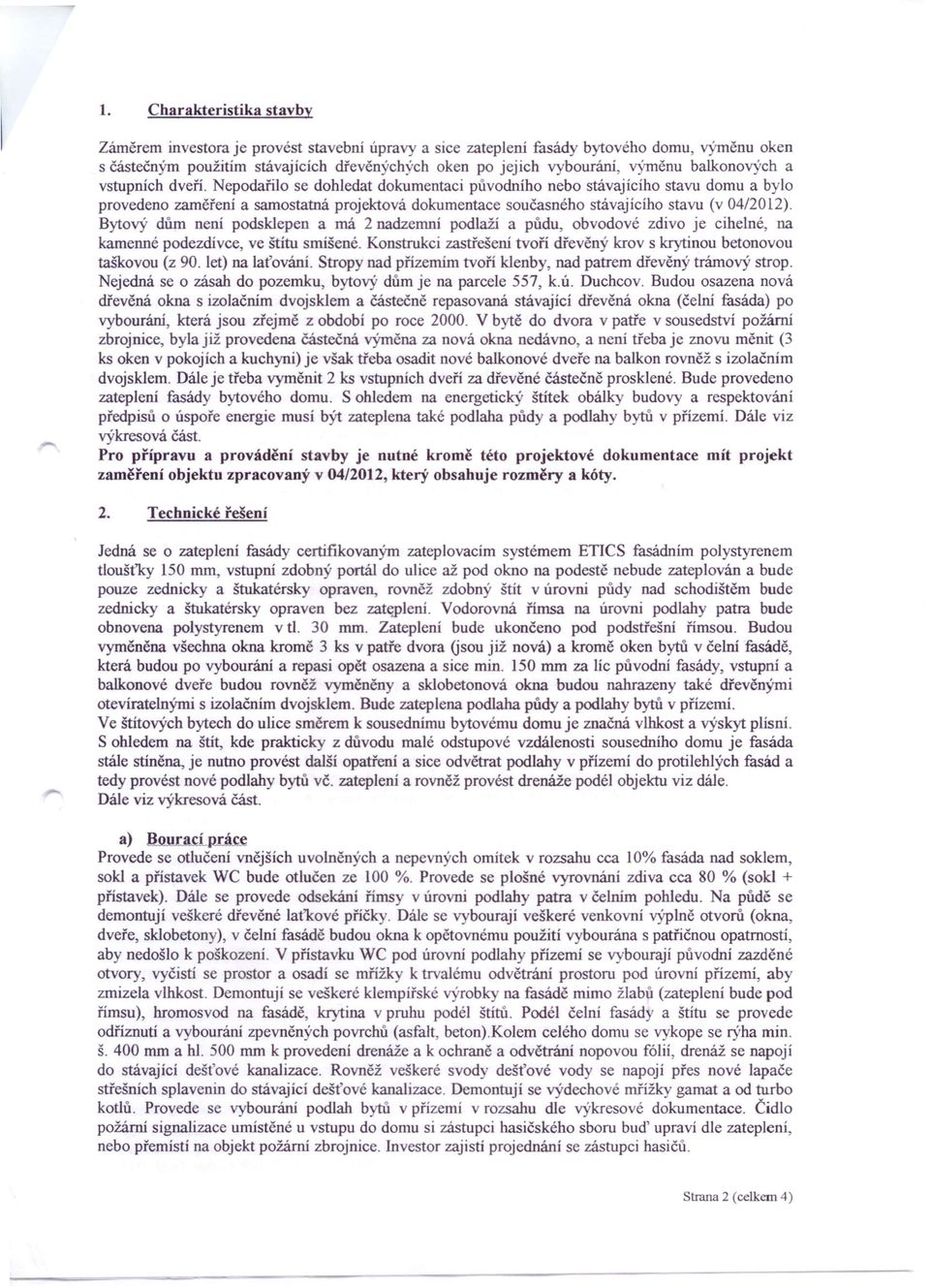

9 1. Charakteristika stavby Záměrem investora je provést stavební úpravy a sice zateplení fasády bytového domu, výměnu oken s částečným použitím stávajících dřevěnýchých oken po jejich vybourání, výměnu balkonových a vstupních dveří. Nepodařilo se dohledat dokumentaci původního nebo stávajícího stavu domu a bylo provedeno zaměření a samostatná projektová dokumentace současného stávajícího stavu (v 04/20 l2). Bytový dům není podsklepen a má 2 nadzemní podlaží a půdu, obvodové zdivo je cihelné, na kamenné podezdívce, ve štítu smíšené. Konstrukci zastřešení tvoří dřevěný krov s krytinou betonovou taskovou(z 90. let) na laťování. Stropy nad přízemím tvoří klenby, nad patrem dřevěný trámový strop. Nejedná se o zásah do pozemku, bytový dům je na parcele 557, k.ú. Duchcov. Budou osazena nová dřevěná okna s izolačním dvojsklem a částečně repasovaná stávající dřevěná okna (čelní fasáda) po vybourání, která jsou zřejmě z období po roce V bytě do dvora v patře v sousedství požární zbrojnice, byla již provedena částečná výměna za nová okna nedávno, a není třeba je znovu měnit (3 ks oken v pokojích a kuchyní) je však třeba osadit nové balkonové dveře na balkon rovněž s izolačním dvojsklem. Dále je třeba vyměnit 2 ks vstupních dveří za dřevěné částečně prosklené. Bude provedeno zateplení fasády bytového domu. S ohledem na energetický štítek obálky budovy a respektování předpisů o úspoře energie musí být zateplena také podlaha půdy a podlahy bytů v přízemí. Dále viz výkresová část. Pro přípravu a provádění stavby je nutné kromě této projektové dokumentace mít projekt zaměření objektu zpracovaný v 04/2012, který obsahuje rozměry a kóty. 2. Technické řešení Jedná se o zateplení fasády certifikovaným zateplovacím systémem ETlCS fasádním polystyrenem tloušťky 150 mm, vstupní zdobný portál do ulice až pod okno na podestě nebude zateplován a bude pouze zednicky a štukatérsky opraven, rovněž zdobný štít v úrovní půdy nad schodištěm bude zednicky a štukatérsky opraven bez zateplení. Vodorovná římsa na úrovní podlahy patra bude obnovena polystyrenem v tl. 30 mm. Zateplení bude ukončeno pod podstřešní římsou. Budou vyměněna všechna okna kromě 3 ks v patře dvora (jsou již nová) a kromě oken bytů v čelní fasádě, která budou po vybourání a repasi opět osazena a sice min. 150 mm za líc původní fasády, vstupní a balkonové dveře budou rovněž vyměněny a sklobetonová okna budou nahrazeny také dřevěnými otevíratelnými s izolačním dvojsklem. Bude zateplena podlaha půdy a podlahy bytů v přízemí. Ve štítových bytech do ulice směrem k sousednímu bytovému domu je značná vlhkost a výskyt plísní. S ohledem na štít, kde prakticky z důvodu malé odstupové vzdálenosti sousedního domu je fasáda stále stíněna, je nutno provést další opatření a sice odvětrat podlahy v přízemí do protilehlých fasád a tedy provést nové podlahy bytů vč. zateplení a rovněž provést drenáže podél objektu viz dále. Dále viz výkresová část. a) JW..ur.a.d práce Provede se otlučení vnějších uvolněných a nepevných omítek v rozsahu cca 10% fasáda nad soklem, sokl a přístavek WC bude otlučen ze 100 %. Provede se plošné vyrovnání zdiva cca 80 % (sokl + přístavek). Dále se provede odsekání římsy v úrovní podlahy patra v čelním pohledu. Na půdě se demontují veškeré dřevěné laťkové příčky. Dále se vybourají veškeré venkovni výplně otvoru (okna, dveře, sklobetony), v čelní fasádě budou okna k opětovnému použití vybourána s patřičnou opatrností, aby nedošlo k poškození. V přístavku WC pod úrovní podlahy přízemí se vybourají původní zazděné otvory, vyčistí se prostor a osadí se mřížky k trvalému odvětrání prostoru pod úrovní přízemí, aby zmizela vlhkost. Demontují se veškeré klempířské výrobky na fasádě mimo žlabů (zateplení bude pod římsu), hromosvod na fasádě, krytina v pruhu podél štítů. Podél čelní fasády a štítu se provede odříznutí a vybouráni zpevněných povrchů (asfalt, beton).kolem celého domu se vykope se rýha min. š. 400 mm a hl. 500 mm k provedení drenáže a k ochraně a odvětrání nopovou fólií, drenáž se napojí do stávající dešťové kanalizace. Rovněž veškeré svody dešťové vody se napojí přes nové lapače střešnich splavenín do stávající dešťové kanalizace. Demontují se výdechové mřížky garnat a od turbo kotlů. Provede se vybourání podlah bytů v přízemí v rozsahu dle výkresové dokumentace. Čidlo požární signalizace umístěné u vstupu do domu si zástupci hasičského sboru buď upraví dle zateplení, nebo přemístí na objekt požární zbrojnice. Investor zajistí projednání se zástupci hasičů. Strana 2 (celkem 4)

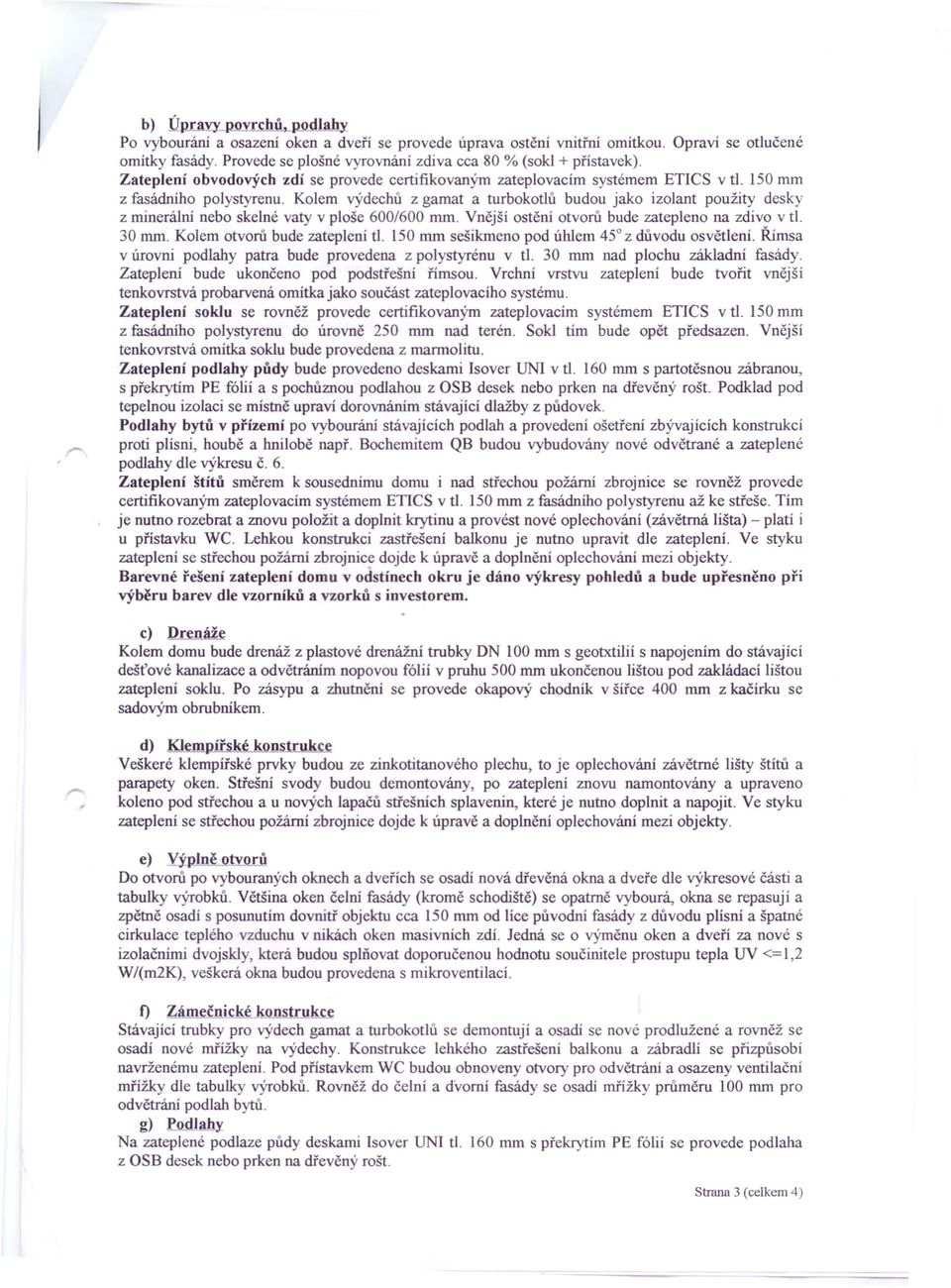

10 b) Ílpran..povrchů, pqdlahy Po vybouráni a osazení oken a dveří se provede úprava ostění vnitřní omítkou. Opraví se otlučené omítky fasády. Provede se plošné vyrovnání zdiva cca 80 % (sokl + přístavek). Zateplení obvodových zdí se provede certifikovaným zateplovacím systémem ETICS v ti. 150 mm z fasádniho polystyrenu. Kolem výdechů z gamat a turbokotlů budou jako izolant použity desky z minerální nebo skelné vaty v ploše 600/600 mm. Vnější ostění otvoru bude zatepleno na zdivo v tl. 30 mm. Kolem otvoru bude zateplení tl. 150 mm sešikmeno pod úhlem 45 z důvodu osvětlení. Římsa v úrovni podlahy patra bude provedena z polystyrénu v tl. 30 mm nad plochu základní fasády. Zateplení bude ukončeno pod podstřešní římsou. Vrchní vrstvu zateplení bude tvořit vnější tenkovrstvá probarvená omítka jako součást zateplovacího systému. Zateplení sokju se rovněž provede certifikovaným zateplovacím systémem ETlCS v ti. 150 mm z fasádniho polystyrenu do úrovně 250 mm nad terén. Sokl tím bude opět předsazen. Vnější tenkovrstvá omítka soklu bude provedena z marmolitu. Zateplení podlahy půdy bude provedeno deskami lsover UNI v ti. 160 mm s partotěsnou zábranou, s překrytím PE fólií a s pochůznou podlahou z OSB desek nebo prken na dřevěný rošt. Podklad pod tepelnou izolaci se místně upraví dorovnánírn stávající dlažby z půdovek. Podlahy bytů v přízemí po vybouráni stávajících podlah a provedeni ošetření zbývajících konstrukcí proti plísni, houbě a hnilobě např. Bochernitem QB budou vybudovány nové odvětrané a zateplené podlahy dle výkresu Č. 6. Zateplení štítů směrem k sousednimu domu i nad střechou požární zbrojnice se rovněž provede certifikovaným zateplovacím systémem ETlCS v tl. 150 mm z fasádniho polystyrenu až ke střeše. Tím je nutno rozebrat a znovu položit a doplnit krytinu a provést nové oplechování (závětrná lišta) - platí i u přístavku Wc. Lehkou konstrukci zastřešení balkonu je nutno upravit dle zateplení. Ve styku zateplení se střechou požární zbrojnice dojde k úpravě a doplnění oplechování mezi objekty. Barevné řešení zateplení domu v odstínech okru je dáno výkresy pohledů a bude upřesněno při výběru barev dle vzorníků a vzorků s investorem. c) Drenáže Kolem domu bude drenáž z plastové drenážní trubky DN 100 mm s geotxtilií s napojením do stávající dešťové kanalizace a odvětráním nopovou fólií v pruhu 500 mm ukončenou lištou pod zakládací lištou zateplení soklu. Po zásypu a zhutnění se provede okapový chodník v šířce 400 mm z kačírku se sadovým obrubníkem. d) Kkm.pířské konstrukce Veškeré klempířské prvky budou ze zinkotitanového plechu, to je oplechování závětrné lišty štítů a parapety oken. Střešní svody budou demontovány, po zateplení znovu namontovány a upraveno koleno pod střechou a u nových lapačů střešních splavenin, které je nutno doplnit a napojit. Ve styku zateplení se střechou požární zbrojnice dojde k úpravě a doplnění oplechování mezi objekty. e) Výplně otyori! Do otvoru po vybouraných oknech a dveřích se osadí nová dřevěná okna a dveře dle výkresové části a tabulky výrobků. Většina oken čelní fasády (kromě schodiště) se opatrně vybourá, okna se repasují a zpětně osadí s posunutím dovnitř objektu cca 150 mm od líce původní fasády z důvodu plisní a špatné cirkulace teplého vzduchu v nikách oken masivních zdí. Jedná se o výměnu oken a dveří za nové s izolačními dvojskly, která budou splňovat doporučenou hodnotu součinitele prostupu tepla UV <= 1,2 W/(rn2K), veškerá okna budou provedena s mikroventilací. f) ZámeČnické..k.oJ:!strukce Stávající trubky pro výdech gamat a turbokotiů se demontují a osadi se nové prodlužené a rovněž se osadí nové mřížky na výdechy. Konstrukce lehkého zastřešení balkonu a zábradlí se přizpůsobí navrženému zateplení. Pod přístavkem WC budou obnoveny otvory pro odvětráni a osazeny ventilační mřížky dle tabulky výrobků. Rovněž do čelní a dvorní fasády se osadí mřížkv průměru 100 mm pro odvětráni podlah bytů. g) fodlahy Na zateplené podlaze půdy deskami Isover VNI tl. 160 mm s překrytím PE fólií se provede podlaha z OSB desek nebo prken na dřevěný rošt. Strana 3 (celkem 4)

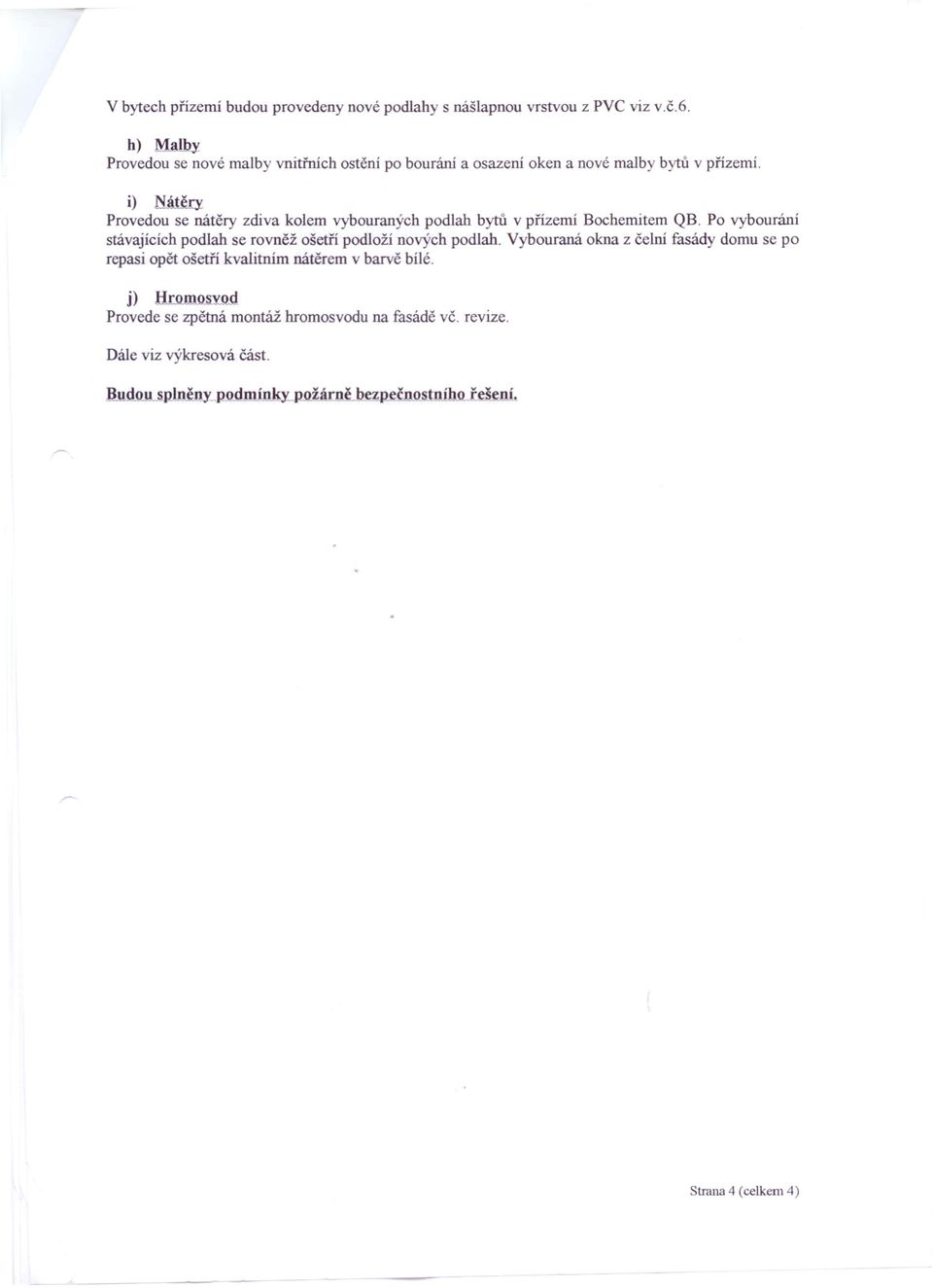

11 V bytech přízemí budou provedeny nové podlahy s nášlapnou vrstvou z PVC viz v.č.6. h) Malhy Provedou se nové malby vnitřních ostění po bouráni a osazeni oken a nové malby bytů v přízemí. i) Provedou se nátěry zdiva kolem vybouraných podlah bytů v přízerni Bochemitem QB. Po vybouráni stávajících podlah se rovněž ošetří podloží nových podlah. Vybouraná okna z čelni fasády domu se po repasi opět ošetří kvalitním nátěrem v barvě bílé. j) Provede se zpětná montáž hromosvodu na fasádě vč. revize. Dále viz výkresová část. Strana 4 (celkem 4)

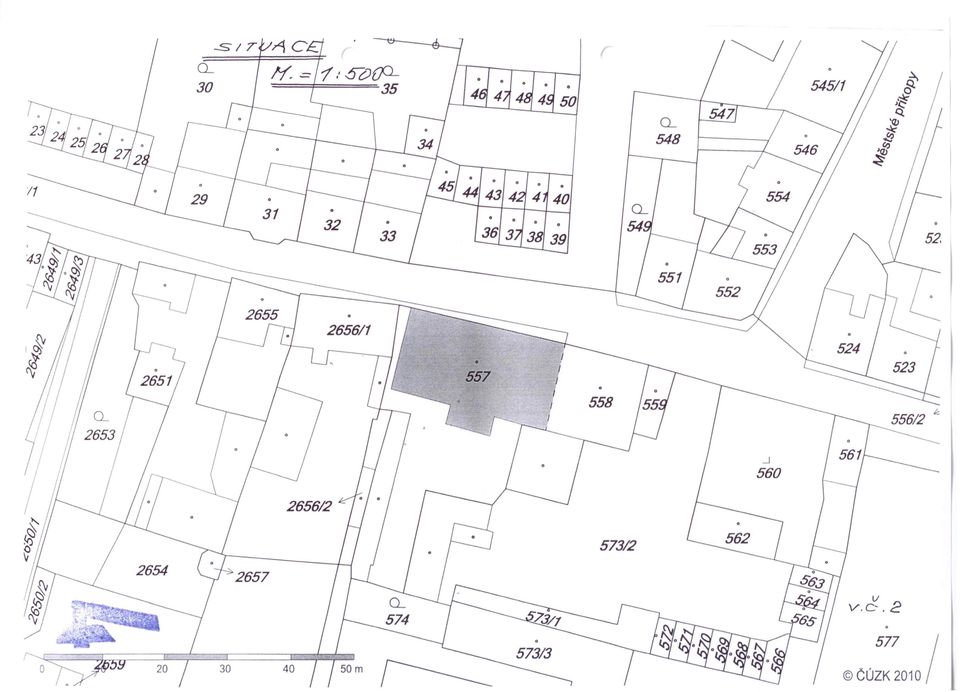

12 -SI T Q 30 a I o I O 50 Q /1 O /;g '(l> 'o..; JJJ /1 556/ / o 573/3 v v.c-. := I o 577 ČÚZK 2010

13 POHLED ZE DVORA +10,950 m ffi H o 0. l)&f ' =:1 řřr.,,,_,,'. ' ', /._,'.' H L #'. '..:.:. <J.l>.,.,.... Ó.:..č':7:: ;.... (1. :.'.l!.;.;:;:(.,:.( o -0,700 r;o;l a : N >N o POZNÁMKA ZATEPLENI v HLAVNI PLOŠE JE TL. 150 MM CERTlFIKOVANÝM ZATEPLOVACIM SYSTÉMEN ETICS POLYSTYRENEM. KOlEM VÝDECHŮ OOGAMAT A TURBOKOTLŮ BUDE PLOCHA 8(Y6()CM Z DESEK Z MINERÁLNI VATY OSTÉNI KOLEM OKEN BUDE ZATEPLENO TL. 3,0 CM A STYK MEZI OSTÉNIM A HLAVNI FASAoou BUDE IKMÝ POD ÚHLEM 45STUPllů Z DŮVOOU osvétleni A V BARVÉ BILÉ. fllmsa V ÚROVNI PODLAHY PATRA VČELNIM POHLEDU :--... BUDE Z POLYSTYRENU V TL. 3,0 CM TMAVI OKR, TAKÉ SPODNI ČAST PODST!'lENI flimsy, BALKONOVA DESKA, PORTAL U HLAVNIHOVSTUPU AZDOBNÝ FASADNI PRVEK TITU NAD VSTUPEM BUDOU V BAM TMAI OKR, ALE BEZ ZATEPLENI ABY STAVBA VYHOVÉLA SOUČASNÝM paedpisům JE NUTNO PROVÉST ZATEPLENI PODLAHY PŮDY DESKAMIISOVER UHl VTL 100 MM S PARart:SNOU zabranou JI, S EKRYTlM FÓUI S POCHůZNou PODLAHOU Z OSB DESEK NA ROOT, ROVNUZATEPLENI PODLAHY BYTŮ V P!'lIzEMI POLYSTYRENEM V n, 100 MM, TAM JE TAKÉ POT!'lEBA S OHLEDEM NA VÝSKYT VLHKOSTI A PÚSHI PROVÉST oovétráni PODLAH 00 PROTlLEHLÝCH INVESTOR: MIO.STODUCHCOV BARVA Svf:TL Ý OKR (ZAKU>.DNI PLOCHY FASÁDY) ZATEPLENI BARVA SVE:Tl Ý OKR BEZ ZATEPLEN ZODP.PROJ.: ING. GOU>.sovsKA.. r /.. BARVA TMAVI OKR IMSA telni POHLED V ÚROVNI PATRA) ZATEPLENI 150 MM + 30 MM ŘIMSA MlsTO: DUCHCOV BARVA TMAVI OKR BEZ ZATEPLENI STAVBA: ZATEPLENI BYTOVÉHO DOMU HAVIŘsKAt.P BARVA Bh.A (PODSTŘENI ŘIMSA + KOLEM OKEN) DUCHCOV BARVA TMAVÝ OKR OMITKOVlNA MARMOUT (SOKl Y) + NOPOVÁ FÓUE V PRUHU SOOMM POD TERÉN NÁZEV VÝKR.: POHLED ZE DVORA - NOVÝ STAV DATUM: STUPEN: t.v.: 4

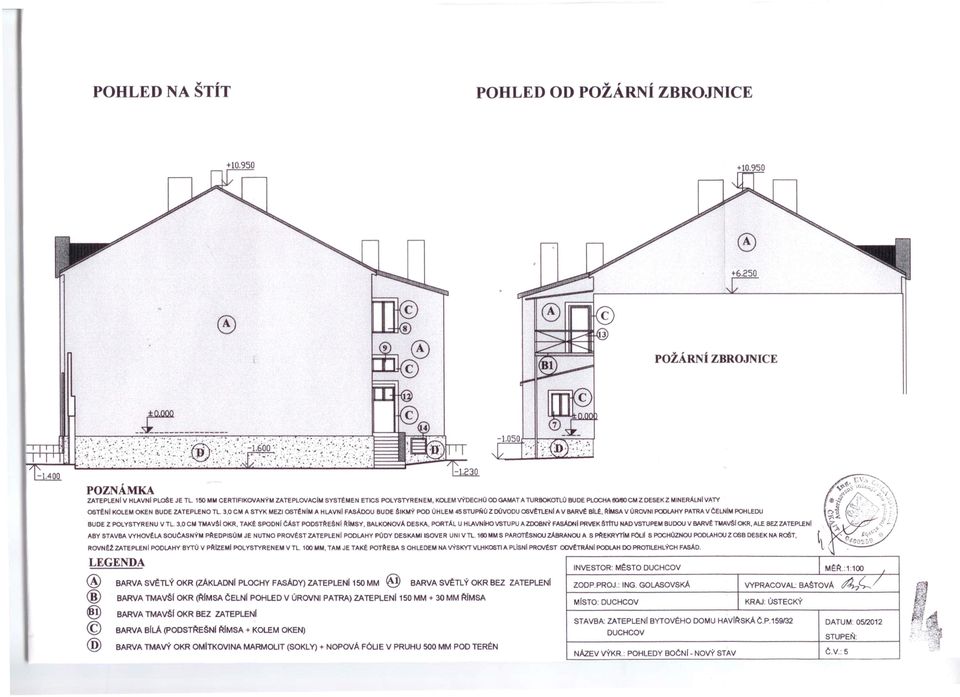

14 POHLED ", NA STlT ",, POHLED OD POZARNI ZBROJNICE +10, ,950 o o +6,250 POŽÁRNÍ ZBROJNICE :(:i\ ;: :,',), :::;'::::) \:::::..\ ':/:,'L\>::!i,:,":::;';:./:;::'\\:';:;::,>:::.E3I POZNÁMKA ZATEPLENI V HLAVNI PLOŠE JE TL 1!iO MM CERTIFIKOVANÝM ZATEPLOVACIM SYSTMEN ETICS POlYSTYRENEM, KOLEM VÝDECHÚ OOGAMAT A TURBOKOTtÚ BUDE PLOCHA CM Z DESEKZ MINERÁl.N1 VATY osrtni KOLEM OKEN BUDE ZATEPLENO TL. 3,0 CM A STYK MEZI OSTNIM A HLAVNI FASÁDOU BUDE SIKMÝ POD ÚHLEM 45STUPŇÚ Z DůVODU osvni A V BAR BlLt, IMsA V ÚROVNI PODLAHY PATRA V CELNIM POHLEDU BUDE Z POl YSTYRENU V TL. 3,0 CM TMAvSI OKR, TAKt SPODNI CÁST PODSTESNI fllmsy, BALKONOVA DESKA, PORTÁL U HLAVNIHOVSTUPU AZOOBNÝ FASÁDNI PRVEK šrtru NAD VSTUPEM BUDOU V TMAVSI OKR, ALE BEZ ZATEPLENI ABY STAVBA VYHOVLA SOUCASNÝM pfledpisúm JE NUTNO PROVST ZATEPLENI PODLAHY PÚDY DESKAMIISOVER UNI VTL. 160 MM S PAROTSNOUZÁBRANOU A S f'f\ekrytlm FOuI S POCHÚZNOU PODLAHOU Z OSB DESEK NA ROŠT, ROVNtl ZATEPLENI PODLAHY BYTÚ V pfllzemi POLYSTYRENEM V TL. 100 MM, TAM JE TAK POTflEBA S OHLEDEM NA VÝSKYT VLHKOSTI A pllsni PRsT oovtráni PODlAH DO PROTILEHLÝCH @ BARVA SVE:TLÝ OKR (ZÁKLADNI PLOCHY FASADY) ZATEPLENI1SO BARVA SVE:TLÝ OKR BEZ ZATEPLENI BARVA TMAvšl OKR IMSA ČELNI POHLED V ÚROVNI PATRA) ZATEPLENI 150 MM + 30 MM I'{IMSA BARVA TMAvšl OKR BEZ ZATEPLENI BARVA BILA (podsti'{ešnii'{imsa + KOLEM OKEN) BARVA TMAVÝ OKR OMITKOVINA MARMOLlT (SOKL Y) + NopovA F6uE V PRUHU SOOMM POD TERÉN INVESTOR: MSTO DUCHCOV ZODP.PROJ.: ING. GOLASOVSKA MlsTO: DUCHCOV KRAJ:ŮSTECKY STAVBA: ZATEPLENI BYTOVÉHO DOMU HAVIRsKAč.P DUCHCOV NÁZEV VÝKR.: POHLEDY BOČNI- NOVÝ STAV DATUM: STUPEN: Č.V.: 5

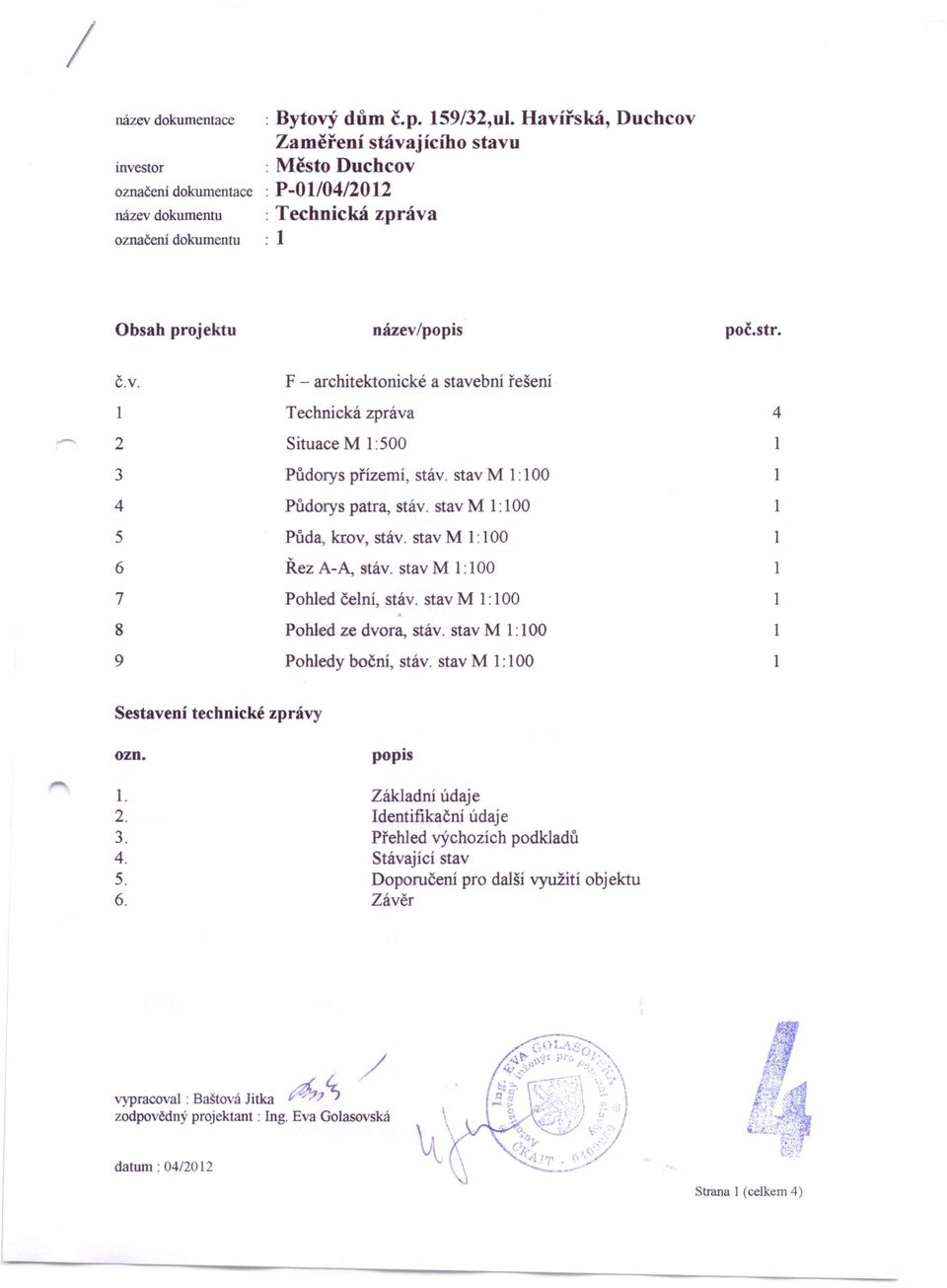

15 / název dokumentace investor označerú dokumentace název dokumentu označení dokumentu : 1 : Bytový dům č.p. 159/32,uJ. Havířská, Duchcov Zaměření stávajícího stavu : Město Duchcov : P-Ol/04/2012 : Technická zpráva Obsah projektu název/popis poč. str. Č.v. F - architektonické a stavební řešení Technická zpráva Situace M 1:500 Půdorys přízemí, stáv. stav M 1:100 Půdorys patra, stáv. stav Ml: 100 Půda, krov, stáv. stav M 1:100 Řez A-A, stáv. stav M 1:100 Pohled čelní, stáv. stav M 1:100 Pohled ze dvora, stáv. stav Ml: 100 Pohledy boční, stáv. stav M 1: Sestavení technické zprávy ozn popis Základní údaje Identifikační údaje Přehled výchozích podkladů Stávající stav Doporučení pro další využití obj ektu Závěr / vypracoval: Baštová Jitka!?hl zodpovědný projektant: Ing. Eva Golasovská datum : 04/2012 Strana I (celkem 4)

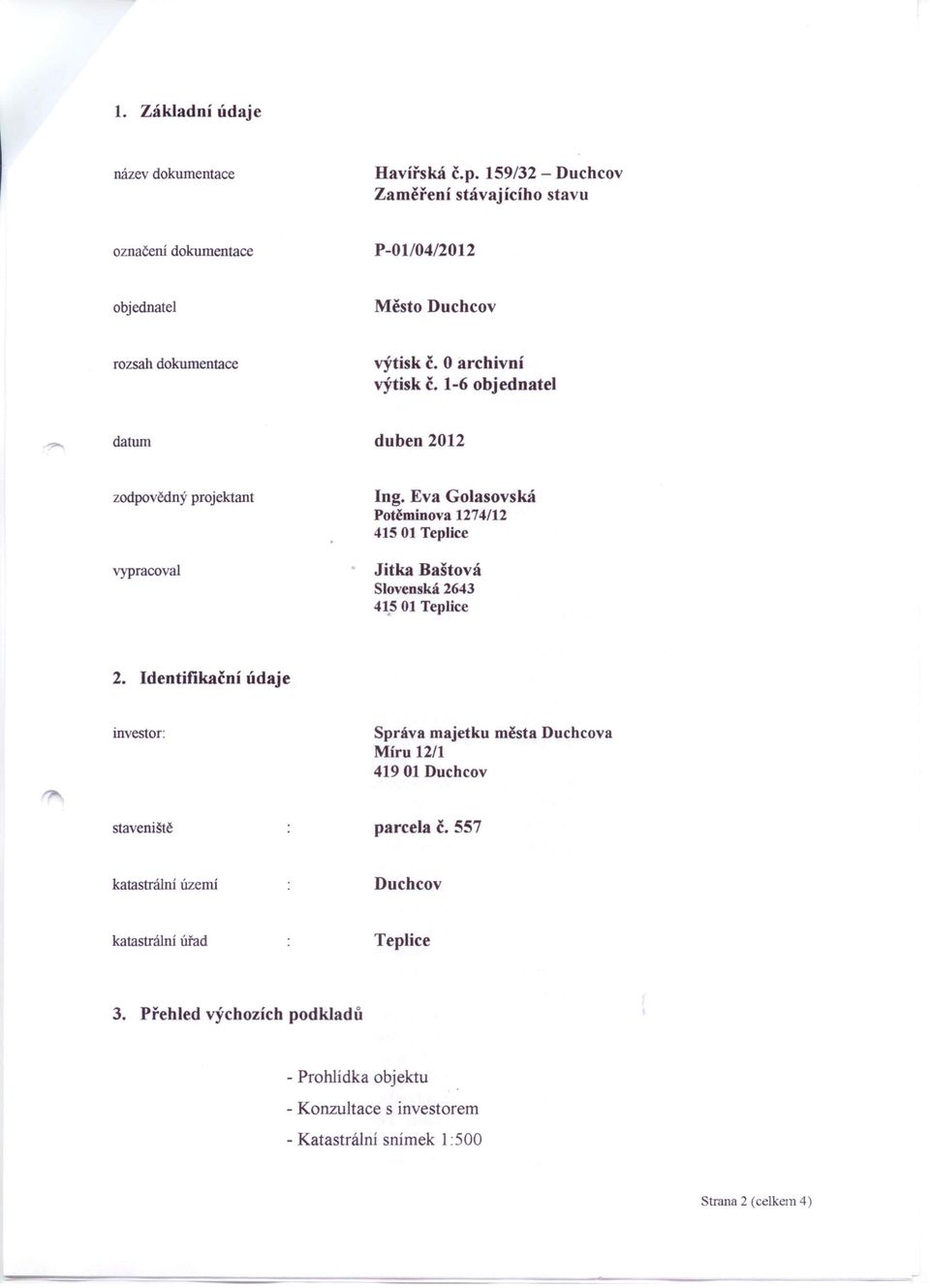

16 1. Základní údaje název dokumentace Havířská č.p. 159/32 - Duchcov Zaměření stávajícího stavu označení dokumentace P-Ol/04/20 12 objednatel Město Duchcov rozsah dokumentace výtisk Č. O archivní výtisk Č. 1-6 obj ednatel datum duben 2012 zodpovědný vypracoval projektant Ing. Eva Golasovská Potěminova 1274/ Teplice Jitka Baštová Slovenská Teplice 2. Identifikační údaje investor: Správa majetku města Duchcova Míru 12/ Duchcov staveniště parcela č. 557 katastrální území Duchcov katastrální úřad Teplice 3. Přehled výchozích podkladů - Prohlídka objektu - Konzultace s investorem - Katastrální snímek 1:500 Strana 2 (celkem 4)
