1 Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Inovace a zkvalitnění výuky prostřednictvím ICT Název: Téma: Autor: AlphaCAM - soustružení Kreslení obrysu obrobku a polotovaru Horák Jiří Číslo: VY_32_INOVACE_47 04 Anotace: Postup při vytváření 2D obrysu obrobku a polotovaru. Základem pro tvorbu programu pro obrábění na CNC soustruh je vytvoření obrysové křivky obrobku a polotovaru. Obrysovou křivku lze vytvořit v systému AlphaCAM nebo ji načíst z jiného CAD systému pomocí standardizovaných translátorů (dxf, dwg, iges atd.) 1. Načtení obrysové křivky obrobku z jiného CAD systému Spustíme AlphaCAM soustružení (Advanced 3D 5-Axis LATHE) Z menu Soubor zvolíme položku CAD Soubor Načti.. Ctrl+I Vybereme vhodný formát např. DXF (Je vhodné zatrhnout položku Zruš Paměť) 1

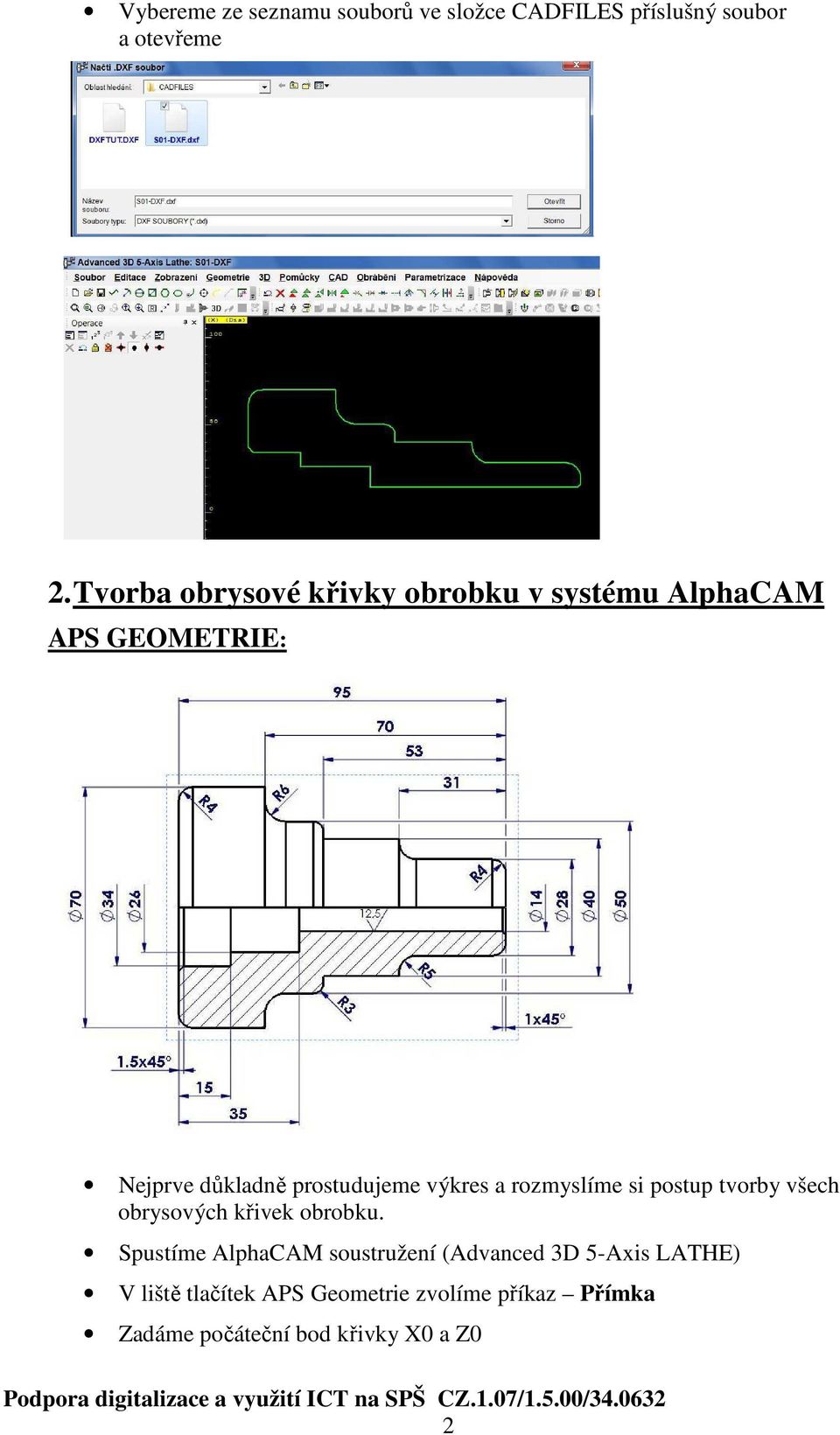

2 Vybereme ze seznamu souborů ve složce CADFILES příslušný soubor a otevřeme 2. Tvorba obrysové křivky obrobku v systému AlphaCAM APS GEOMETRIE: Nejprve důkladně prostudujeme výkres a rozmyslíme si postup tvorby všech obrysových křivek obrobku. Spustíme AlphaCAM soustružení (Advanced 3D 5-Axis LATHE) V liště tlačítek APS Geometrie zvolíme příkaz Přímka Zadáme počáteční bod křivky X0 a Z0 2

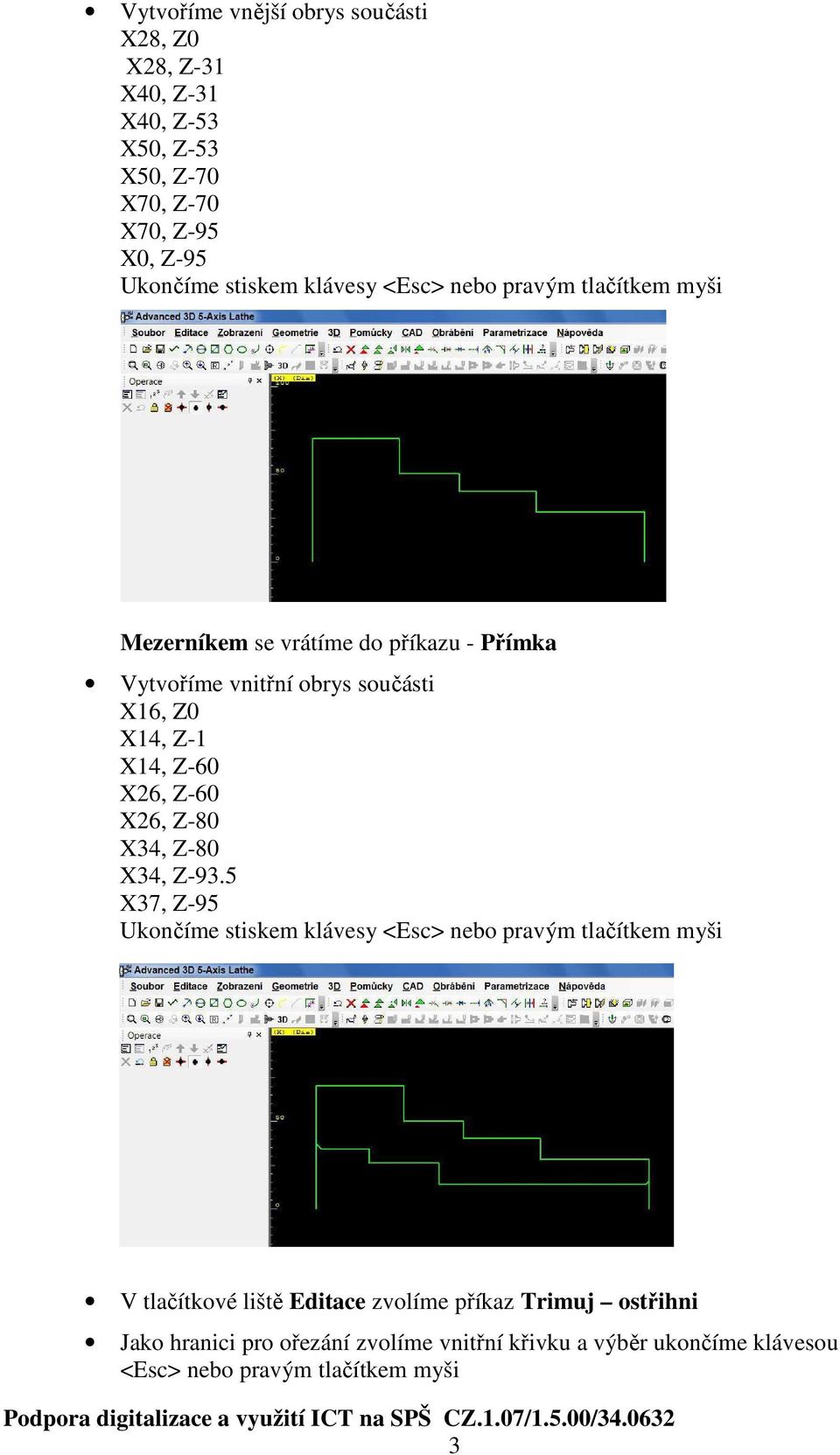

3 Vytvoříme vnější obrys součásti X28, Z0 X28, Z-31 X40, Z-31 X40, Z-53 X50, Z-53 X50, Z-70 X70, Z-70 X70, Z-95 X0, Z-95 Ukončíme stiskem klávesy <Esc> nebo pravým tlačítkem myši Mezerníkem se vrátíme do příkazu - Přímka Vytvoříme vnitřní obrys součásti X16, Z0 X14, Z-1 X14, Z-60 X26, Z-60 X26, Z-80 X34, Z-80 X34, Z-93.5 X37, Z-95 Ukončíme stiskem klávesy <Esc> nebo pravým tlačítkem myši V tlačítkové liště Editace zvolíme příkaz Trimuj ostřihni Jako hranici pro ořezání zvolíme vnitřní křivku a výběr ukončíme klávesou <Esc> nebo pravým tlačítkem myši 3

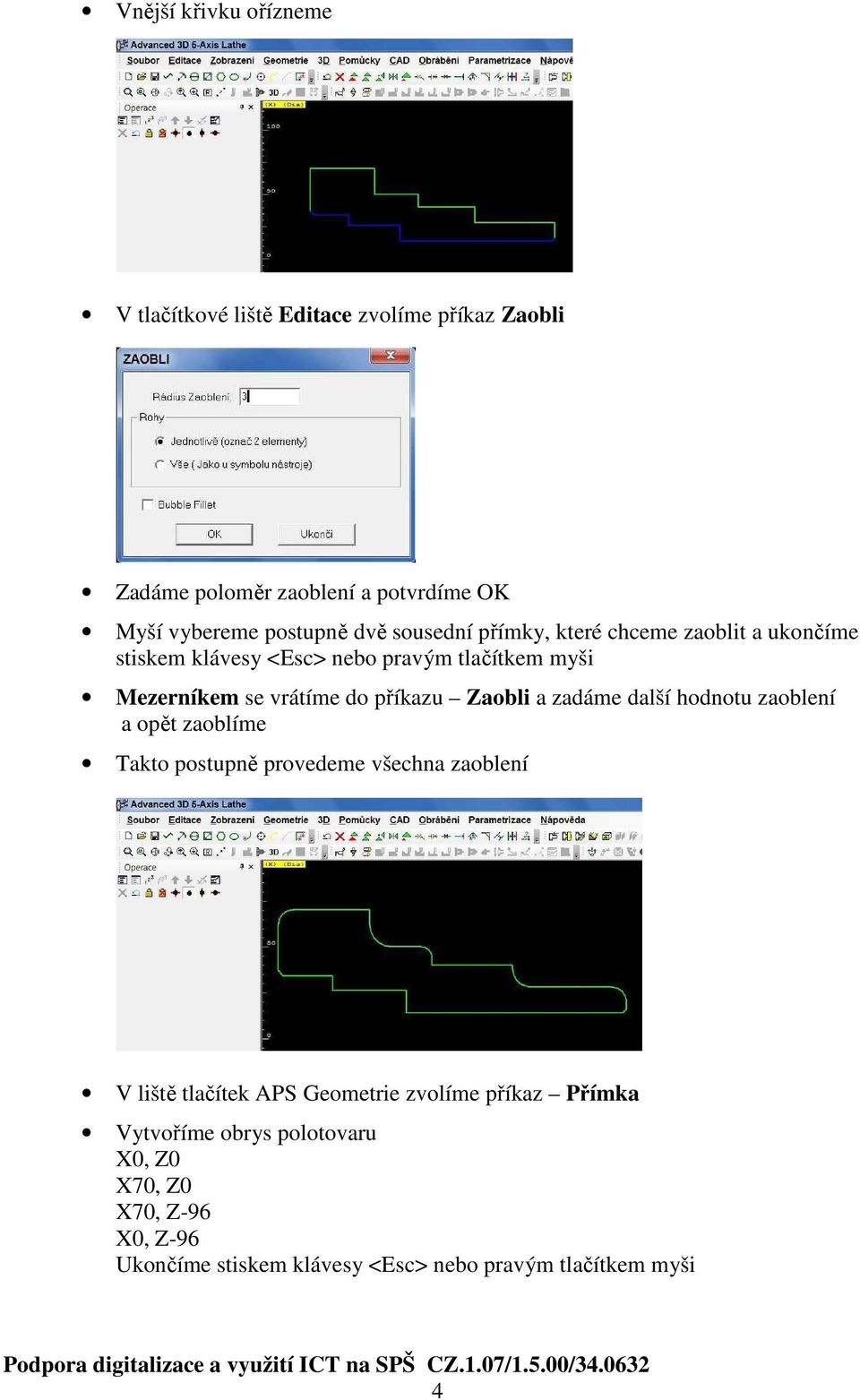

4 Vnější křivku ořízneme V tlačítkové liště Editace zvolíme příkaz Zaobli Zadáme poloměr zaoblení a potvrdíme OK Myší vybereme postupně dvě sousední přímky, které chceme zaoblit a ukončíme stiskem klávesy <Esc> nebo pravým tlačítkem myši Mezerníkem se vrátíme do příkazu Zaobli a zadáme další hodnotu zaoblení a opět zaoblíme Takto postupně provedeme všechna zaoblení V liště tlačítek APS Geometrie zvolíme příkaz Přímka Vytvoříme obrys polotovaru X0, Z0 X70, Z0 X70, Z-96 X0, Z-96 Ukončíme stiskem klávesy <Esc> nebo pravým tlačítkem myši 4

5 Vytvořenou geometrii uložíme volbou v menu Soubor APS Soubor Ulož <Ctrl+S> do pracovní složky pod zvoleným názvem souboru Nyní je geometrie obrobku a polotovaru připravena k tvorbě operací pro obrábění a definici NC kódu pro CNC stroj 3. Tvorba obrysové křivky obrobku ze solid modelu Tento postup je poněkud složitější Spustíme AlphaCAM frézování (3D 5-Osé Frézování) Z menu Soubor zvolíme položku CAD Soubor Načti.. Ctrl+I Vybereme formát soubor Parasolid, zatrhneme volbu Zruš Paměť a otevřeme požadovaný soubor 5

6 Zvolíme v menu 3D příkaz 3D rotace dílu Vybereme osu rotace a úhel otočení tak, by po otočení byla osa Z osou rotace a kladný směr osy Z směřoval z obrobku. Tedy osa rotace Y a úhel otočení -90 Zadáme souřadnice vztažného bodu. V našem případě X0, Y0, Z0 a potvrdíme OK 6

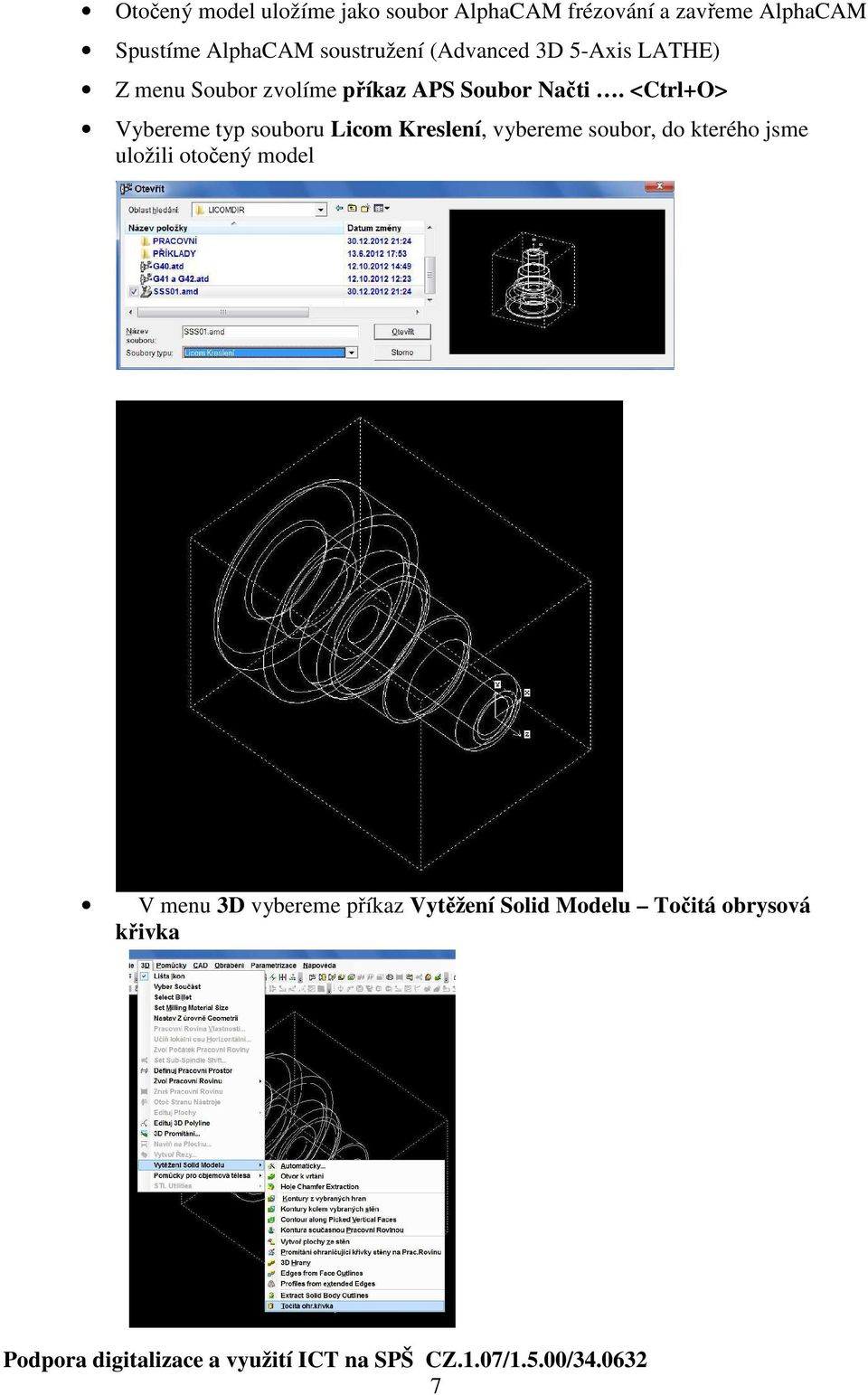

7 Otočený model uložíme jako soubor AlphaCAM frézování a zavřeme AlphaCAM Spustíme AlphaCAM soustružení (Advanced 3D 5-Axis LATHE) Z menu Soubor zvolíme příkaz APS Soubor Načti. <Ctrl+O> Vybereme typ souboru Licom Kreslení, vybereme soubor, do kterého jsme uložili otočený model V menu 3D vybereme příkaz Vytěžení Solid Modelu Točitá obrysová křivka 7

8 Potvrdíme případně upravíme toleranci Vymažeme Sold model a pracovní prostor Tlačítkem 2-Osé soustružení v liště Pracovní Roviny natočíme pohled do roviny XZ 8

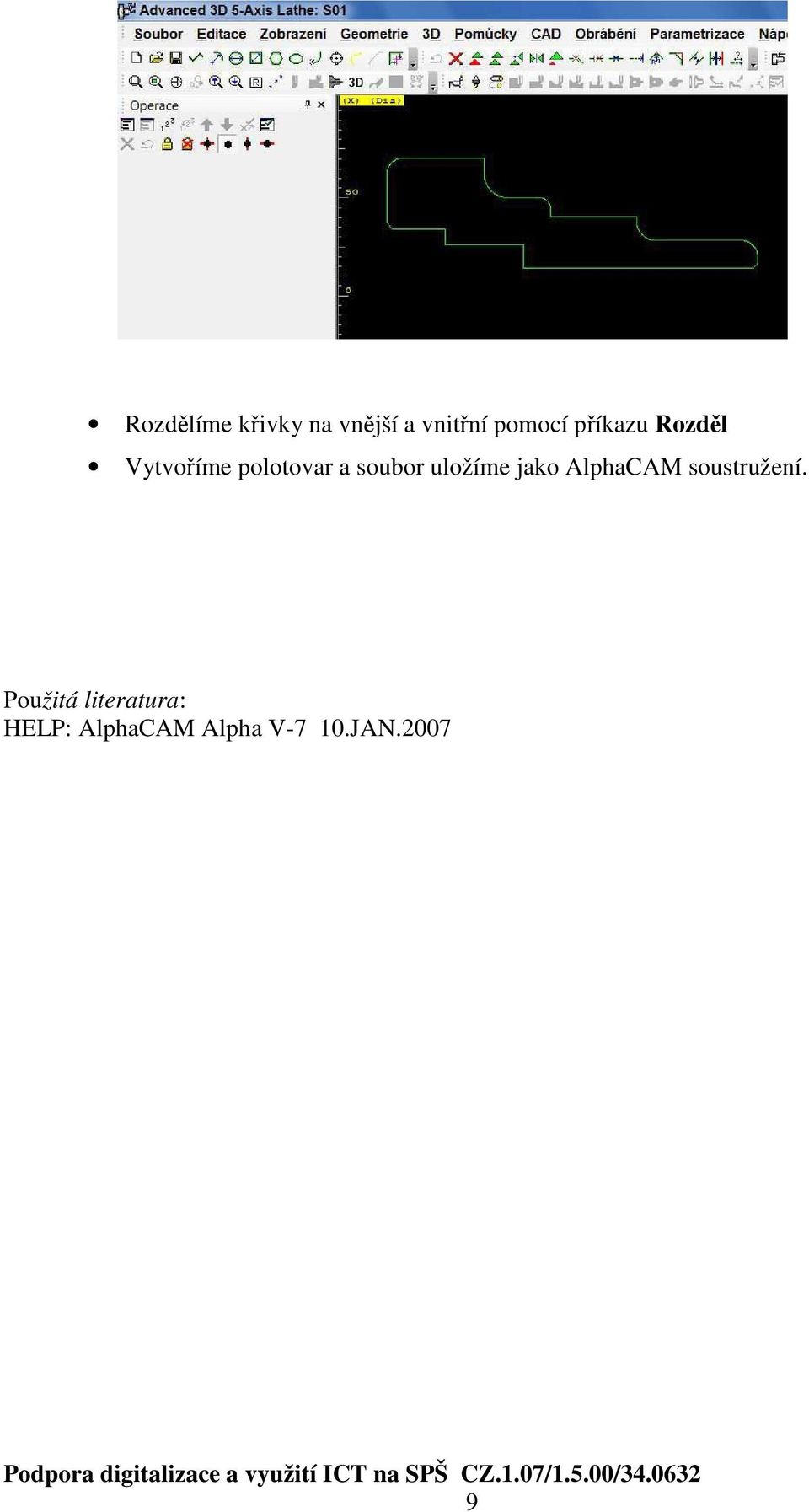

9 Rozdělíme křivky na vnější a vnitřní pomocí příkazu Rozděl Vytvoříme polotovar a soubor uložíme jako AlphaCAM soustružení. Použitá literatura: HELP: AlphaCAM Alpha V-7 10.JAN
