Název projektu: Datum zahájení projektu: Datum ukončení projektu: Obor: Ročník: Zpracoval: Modul: CAD/CAM

Rozměr: px
Začít zobrazení ze stránky:

Download "Název projektu: Datum zahájení projektu: Datum ukončení projektu: Obor: Ročník: Zpracoval: Modul: CAD/CAM"

Transkript

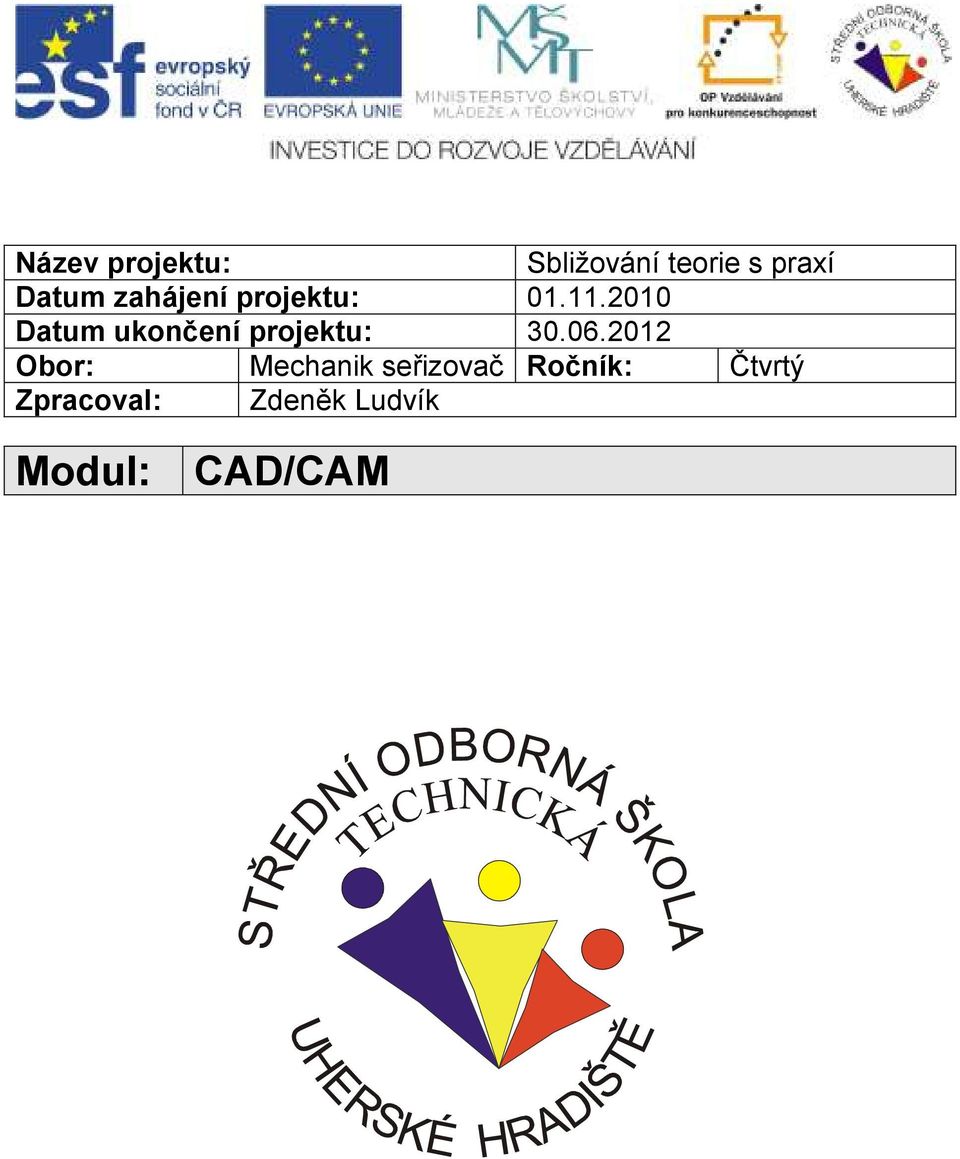

1 Název projektu: Sbližování teorie s praxí Datum zahájení projektu: Datum ukončení projektu: Obor: Mechanik seřizovač Ročník: Čtvrtý Zpracoval: Zdeněk Ludvík Modul: CAD/CAM

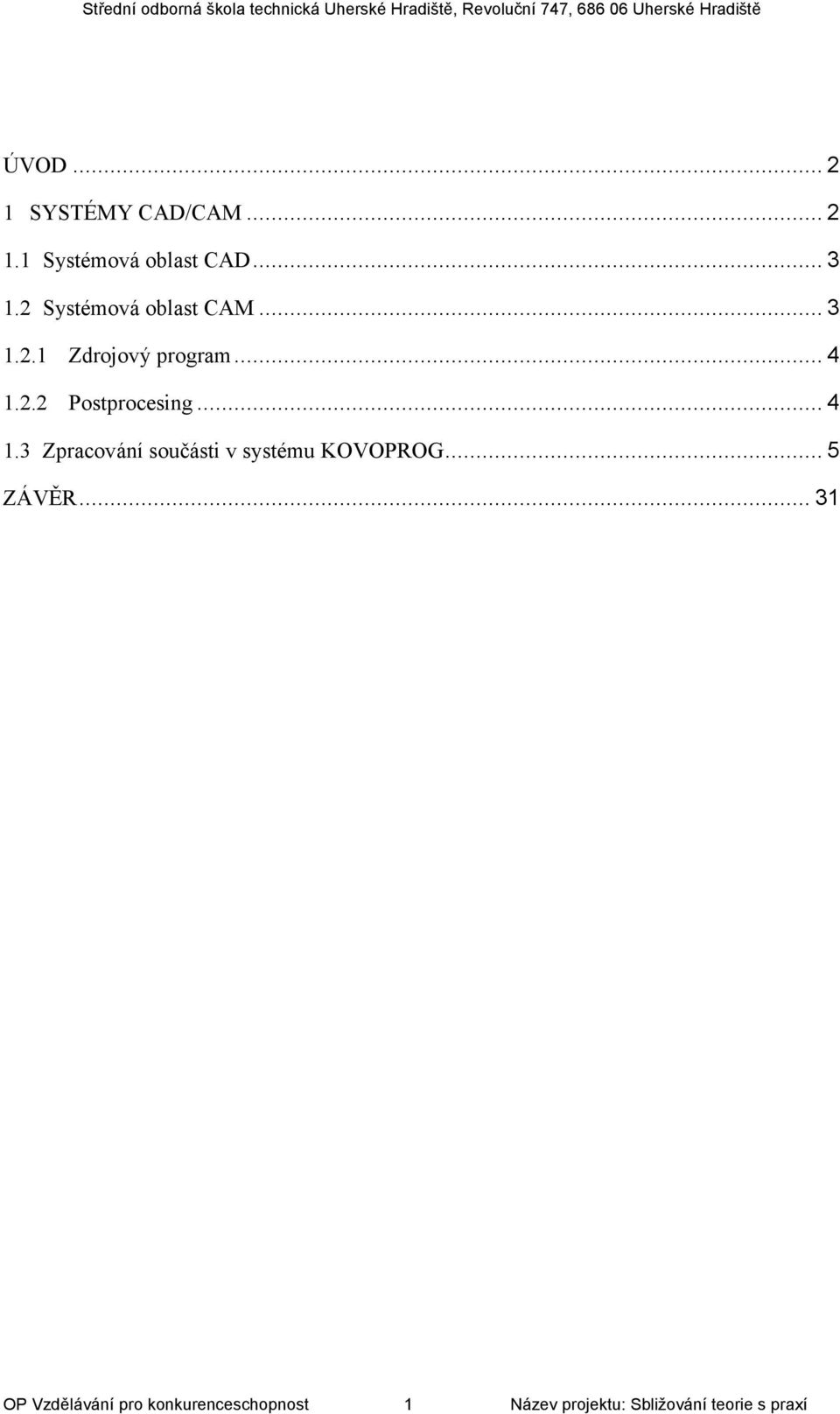

2 ÚVOD SYSTÉMY CAD/CAM Systémová oblast CAD Systémová oblast CAM Zdrojový program Postprocesing Zpracování součásti v systému KOVOPROG... 5 ZÁVĚR OP Vzdělávání pro konkurenceschopnost 1 Název projektu: Sbližování teorie s praxí

3 ÚVOD Oblast programování CNC strojů je naplňována a realizována několika způsoby. Každý z nich svému uživateli nabízí mnohé výhody, ovšem i některá úskalí. Správná volba způsobu tvorby programů a vhodného řídícího systému je ovlivněna několika faktory, jejichž výčet může začínat u strojního vybavení podniku a může končit u kvality zaměstnanců. Pokud si zvolíme pro tvorbu programů oblast ručního programování, naše práce bude vyžadovat velké soustředění a také mnoho zkušeností. Musíme počítat také s poměrně větší pracností a můžeme se také dostat do situace, kdy velká grafická náročnost součásti nám neumožní program prakticky zvládnout. Vytvořený program touto metodou vyžadují důslednou kontrolu, jednak v simulačním prostředí příslušného programu, tak pečlivé odlaďování výroby součástí přímo na CNC stroji. I tak je tento způsob tvorby programů ve výrobě stále velmi oblíbený a to především pro poměrně snadnou optimalizaci. Další možností, jak zvýšit flexibilitu přípravy CNC stroje pro výrobu, je jeho naprogramování v prostředí dialogu příslušného řídícího systému (ShopTurn, ShopMill, SmarT.NC, Manuál Guide, MAPS, CAMWARE atd.). I tento způsob přípravy programů má své zaměření a to především v kusové či malosériové výrobě. 1 SYSTÉMY CAD/CAM Tvorbu programů s počítačovou podporou můžeme označit jako strojní programování, které je realizováno pomocí různých CAD/CAM systémů. V těchto systémech je vlastní program vytvářen tak, že na základě počítačem vytvořené výkresové dokumentace je jednotlivým částem obrysu přiřazován postupně způsob obrábění a taktéž nástroje s řeznými podmínkami. Komplexní CAD/CAM programovací systémy v sobě zahrnují v podstatě dvě základní systémové oblasti. První z nich /CAD/ je určen pro práci s elektronickou výkresovou dokumentací a druhý z nich /CAM/ můžeme označit jako technologickou podporu výroby. (GibbsCAM, SurfCAM, SolidCAM..). OP Vzdělávání pro konkurenceschopnost 2 Název projektu: Sbližování teorie s praxí

4 1.1 Systémová oblast CAD Tato oblast je určena jednak pro konstrukci elektronické výkresové dokumentace, ale taktéž pro načítání externích výkresů a jejich případnou úpravu. Úroveň integrovaných CAD systémů, připravujících elektronické výkresy pro technologickou oblast, může být různá a jejich kvalita výrazně ovlivňuje naši další práci. Jejich nespornou výhodou je ovšem bezproblémový přenos dat do CAM systému. Externí, specializovaný CAD je kvalitativně převážně na vyšší úrovni, ale přenos dat jejich výkresových formátů pro potřeby našeho CAM systému může být spojen s nejrůznější problematikou. Při přenosu dat může někdy docházet k nepřesnostem a náš získaný výsledný model nemusí být kompletní vznikají zde především trhliny v kontuře (přerušení spojitosti kontury), ztráta historie cesty při úpravě modelu, atd.. Pro přenos dat z jednoho CAD formátu do druhého můžeme využít taktéž tzv. externí překladače, které se využívají jako samostatné aplikace a jejich hlavním úkolem je otevřít a přeložit CAD data do formátu, který umí náš CAD/ CAM systémy načíst. V současné době se stává standartou načítání 3D dat formátů Autodesk Inventor, SolidWorks, Solid Edge, Catia, Pro/ENGINEER, IGES či Parasolid, pro výkresy 2D formáty DXF, DWG a seznamy bodu TXT. CAD Computer Aided Design Počítačová podpora konstrukce, tvorba a úprava výkresové dokumentace 1.2 Systémová oblast CAM V této systémové oblasti vytváříme návrh procesu (strategii) výroby a to včetně volby nástrojů, řezných podmínek, kontroly pracovního postupu atd. Výsledkem je pak NC program, který lze použít do konkrétního stroje s konkrétním řídícím systémem. CAM Computer Manufacturing Aided Počítačová podpora návrhu drah nástrojů při obrábění OP Vzdělávání pro konkurenceschopnost 3 Název projektu: Sbližování teorie s praxí

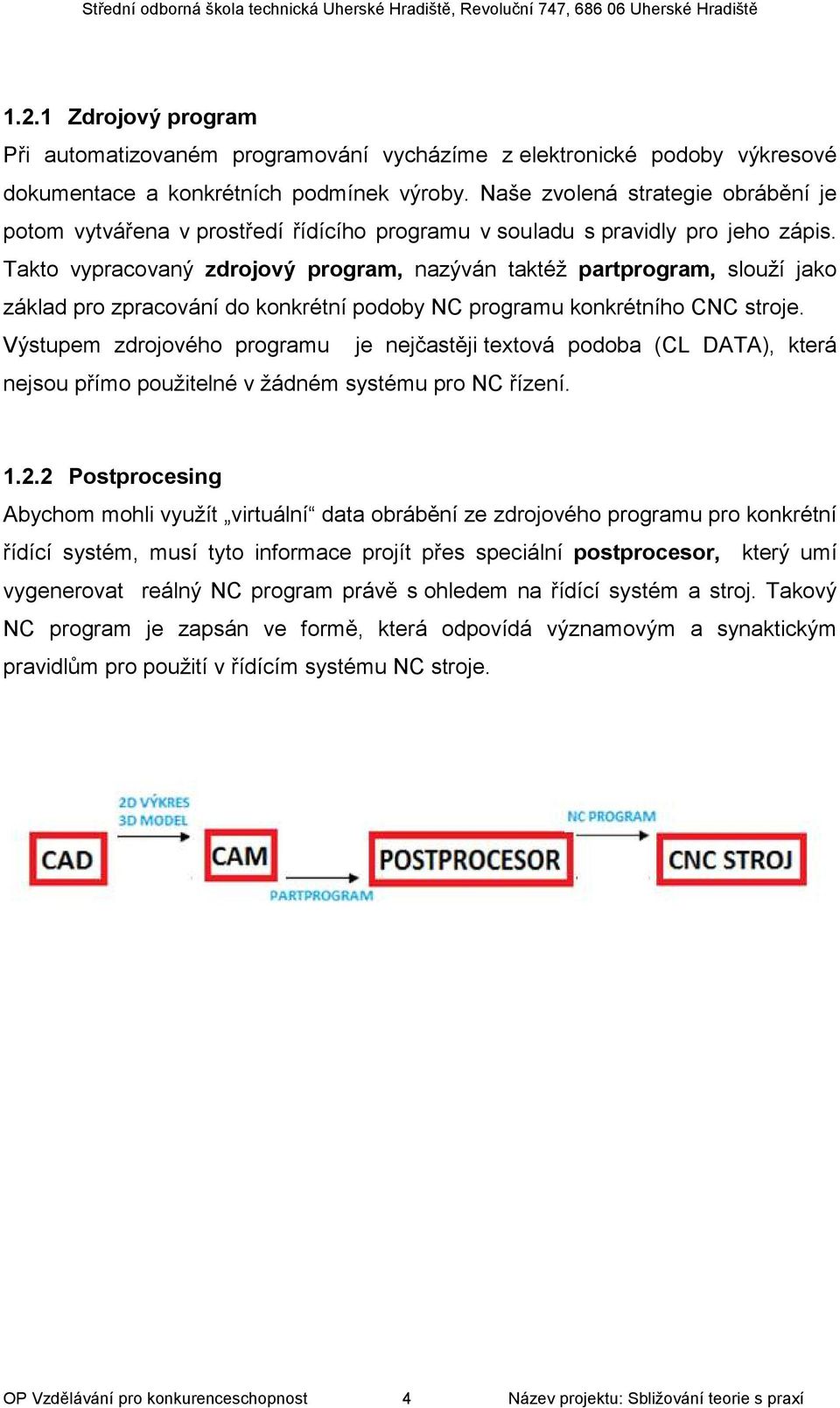

5 1.2.1 Zdrojový program Při automatizovaném programování vycházíme z elektronické podoby výkresové dokumentace a konkrétních podmínek výroby. Naše zvolená strategie obrábění je potom vytvářena v prostředí řídícího programu v souladu s pravidly pro jeho zápis. Takto vypracovaný zdrojový program, nazýván taktéž partprogram, slouží jako základ pro zpracování do konkrétní podoby NC programu konkrétního CNC stroje. Výstupem zdrojového programu je nejčastěji textová podoba (CL DATA), která nejsou přímo použitelné v žádném systému pro NC řízení Postprocesing Abychom mohli využít virtuální data obrábění ze zdrojového programu pro konkrétní řídící systém, musí tyto informace projít přes speciální postprocesor, který umí vygenerovat reálný NC program právě s ohledem na řídící systém a stroj. Takový NC program je zapsán ve formě, která odpovídá významovým a synaktickým pravidlům pro použití v řídícím systému NC stroje. OP Vzdělávání pro konkurenceschopnost 4 Název projektu: Sbližování teorie s praxí

6 1.3 Zpracování součásti v systému KOVOPROG ZADÁNÍ: Součást je určena pro zpracování v řídícím systému Kovoprog v dávce 1000ks, polotovarem je průběžná tyč Ø40, jakosti ČSN Výroba bude probíhat na strojích GILDEMEISTER CTX420 LINEAR, které jsou osazeny řídícím systémem Sinumerik. OP Vzdělávání pro konkurenceschopnost 5 Název projektu: Sbližování teorie s praxí

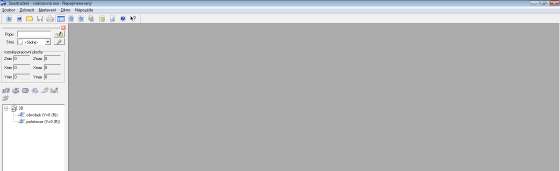

7 Úvodní obrazovka Kovoprogu při zvolení možnosti soustružení. Vytvoření polotovaru Vytvoření nového obrobku Při zvolení možnosti nový obrobek zvolíme rozměry pracovního prostoru. OP Vzdělávání pro konkurenceschopnost 6 Název projektu: Sbližování teorie s praxí

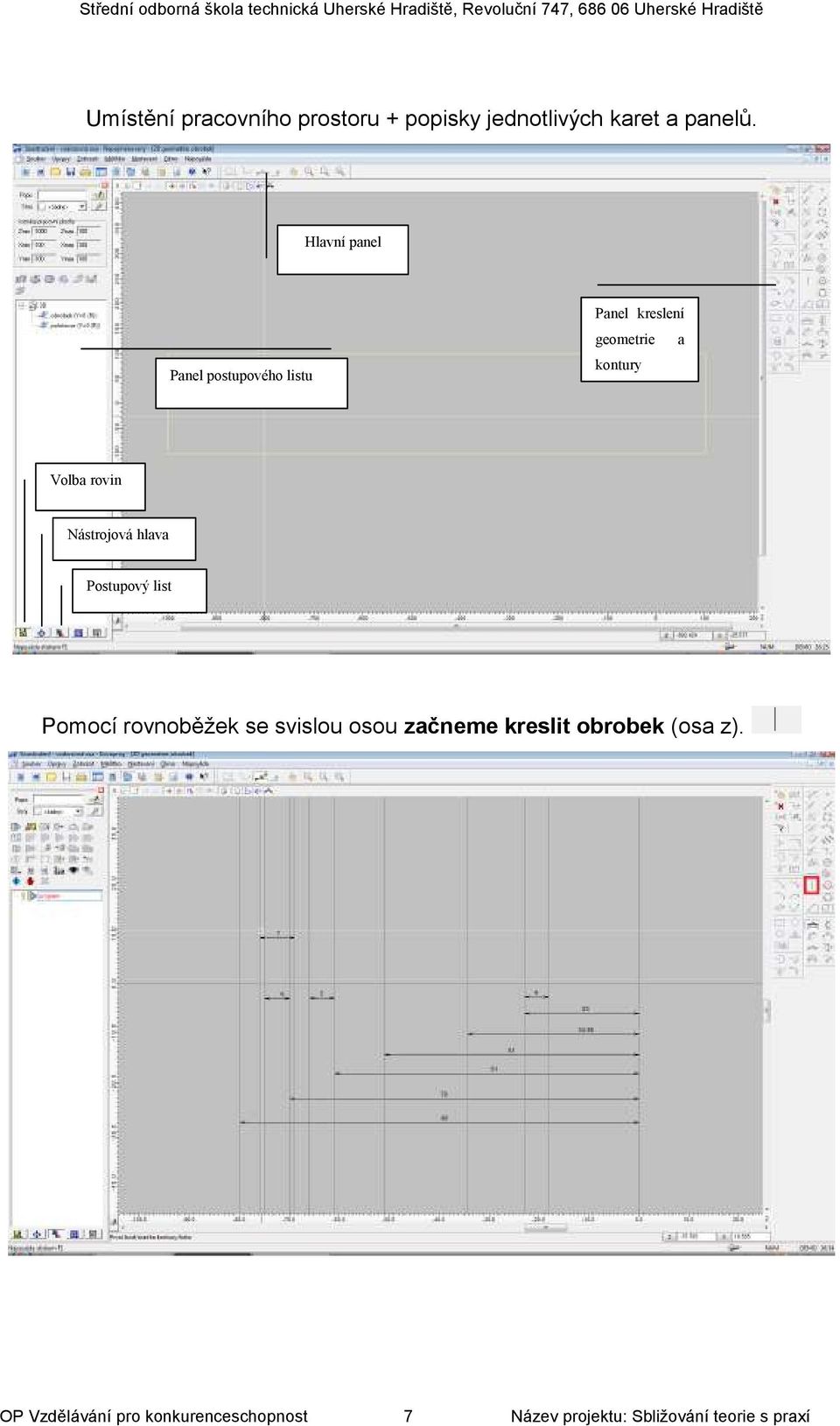

8 Umístění pracovního prostoru + popisky jednotlivých karet a panelů. Hlavní panel Panel postupového listu Panel kreslení geometrie a kontury Volba rovin Nástrojová hlava Postupový list Pomocí rovnoběžek se svislou osou začneme kreslit obrobek (osa z). OP Vzdělávání pro konkurenceschopnost 7 Název projektu: Sbližování teorie s praxí

9 Pomocí rovnoběžek s vodorovnou osou zakreslíme průměry (osa x). Nyní zakreslíme výsledný tvar kontury - kontura musí být uzavřená (při přerušení kontury se vyskytují problémy s výsledným obráběním). OP Vzdělávání pro konkurenceschopnost 8 Název projektu: Sbližování teorie s praxí

10 Při otevření položky vřetene (program figura) v postupovém listu si zvolíme přířez pro obrobek a nastavíme polohu výchozího bodu, výměny nástroje atd. Okno pro určení přířezu a výchozích bodů. OP Vzdělávání pro konkurenceschopnost 9 Název projektu: Sbližování teorie s praxí

11 Nyní otevřeme záložku nástrojová hlava a zde osadíme hlavu potřebnými nástroji. Zvolíme typ nože soustružnický nůž (hrubovací) a dále doplníme charakteristiku nástroje Zde zvolíme tvar břitové destičky OP Vzdělávání pro konkurenceschopnost 10 Název projektu: Sbližování teorie s praxí

12 Dále vložíme zapichovací nůž a doplníme parametry. Vložení dokončovacího nástroje. V okně postupového listu máme k dispozici seznam vytvořených nástrojů, jejich očíslování atd. Při rozkliknutí můžeme dále editovat. OP Vzdělávání pro konkurenceschopnost 11 Název projektu: Sbližování teorie s praxí

13 Vložení závitového nože - vnější závit. Vložení upichovacího nože - konečné upíchnutí obrobku. OP Vzdělávání pro konkurenceschopnost 12 Název projektu: Sbližování teorie s praxí

14 Volbou nastavení a výběrem možnosti postprocesor si můžeme nastavit veškeré parametry pro cílový stroj a výsledný program (posuvy, bloky, způsob programování rádiusů atd.) Okno pro nastavení postprocesoru. OP Vzdělávání pro konkurenceschopnost 13 Název projektu: Sbližování teorie s praxí

15 Zahájení tvorby postupového listu s následnou simulaci obrábění: Vložíme hrubovací stranový nástroj č. 1 Zvolíme funkci ručního programování a nastavíme dráhu nože z výchozího bodu stroje k přířezu rychloposuvem. OP Vzdělávání pro konkurenceschopnost 14 Název projektu: Sbližování teorie s praxí

16 Dále z nabídky vybereme možnost hrubování a umístíme počátek a konec zvolené operace. Volba příčného obrábění Parametry pro hrubování: Posuv, tříska, přídavek atd. Odjezd rychloposuvem od osy obrábění (volba ručního obrábění). OP Vzdělávání pro konkurenceschopnost 15 Název projektu: Sbližování teorie s praxí

17 Hrubování obrobku. Konec hrubování Začátek hrubování Vložení roviny odjezdu pro výměnu nástroje. OP Vzdělávání pro konkurenceschopnost 16 Název projektu: Sbližování teorie s praxí

18 Umístění zapichovacího nože do postupového listu. Přejezd rychloposuvem nad zápich (volba ruční obrábění). OP Vzdělávání pro konkurenceschopnost 17 Název projektu: Sbližování teorie s praxí

19 Hrubování zápichu - označíme počátek a konec hrubování zápichu, vyplníme parametry pro hrubování. Zvolení možnosti příčného obrábění. Ruční přejezd ze zápichu. OP Vzdělávání pro konkurenceschopnost 18 Název projektu: Sbližování teorie s praxí

20 Dokončování zápichu pomocí funkce konturování. Začátek dokončování Konec dokončování Zvolení rychlosti posuvu. Funkce oprava na tvar nože přizpůsobí dráhu nástroje podle šířky a rádiusu plátku. Ruční přejezd na druhý zápich. OP Vzdělávání pro konkurenceschopnost 19 Název projektu: Sbližování teorie s praxí

21 Vytvoření zápichu pomocí zapichovacího cyklu. Parametry pro zápich: šířka, hloubka, sražení, atd. Vložení nože pro dokončování kontury. OP Vzdělávání pro konkurenceschopnost 20 Název projektu: Sbližování teorie s praxí

22 Příjezd rychloposuvem před konturu. Vložení funkce konturování dokončování kontury. Zvolení způsobu najetí na konturu. Začátek kontury. Otevřené možnosti najetí na konturu. OP Vzdělávání pro konkurenceschopnost 21 Název projektu: Sbližování teorie s praxí

23 Vložení konce konturování a zadání velikosti posuvů. Konec kontury před zápichem. Otevření nabídky změna velikosti posuvu. Konkrétní zadání velikosti posuvu v daném místě OP Vzdělávání pro konkurenceschopnost 22 Název projektu: Sbližování teorie s praxí

24 Přeskočení zápichu a vložení další části kontury. Vynechání zápichu a vložení poslední části kontury. Volba odjetí z kontury Volba odjetí z kontury. OP Vzdělávání pro konkurenceschopnost 23 Název projektu: Sbližování teorie s praxí

25 Vložení závitového nože. Řeznou rychlost zadáme 40m/min. Příjezd rychloposuvem před obrobek. OP Vzdělávání pro konkurenceschopnost 24 Název projektu: Sbližování teorie s praxí

26 Vložení funkce závitování zadání začátku a konce závitu. Konec závitu. Začátek závitu. Parametry pro závit stoupání, typ, přísuv, atd. Vložení nástroje pro upíchnutí obrobku. Vložení odjezdu do roviny výměny nástroje. OP Vzdělávání pro konkurenceschopnost 25 Název projektu: Sbližování teorie s praxí

27 Přejezd rychloposuvem nad místo upíchnutí. Upíchnutí obrobku. Parametry pro upíchnutí posuv, najetí, vzdálenost, atd. OP Vzdělávání pro konkurenceschopnost 26 Název projektu: Sbližování teorie s praxí

28 Vložení odjezdu do roviny výměny nástroje. Celkový pohled na opracovanou součást. OP Vzdělávání pro konkurenceschopnost 27 Název projektu: Sbližování teorie s praxí

29 Natočení a pohled v řezu. V režimu simulace si můžeme námi vytvořený program virtuálně odzkoušet. Na panelu simulace si volíme start, stop a rychlost. OP Vzdělávání pro konkurenceschopnost 28 Název projektu: Sbližování teorie s praxí

30 Při volbě možnosti NC program se nám zobrazí vygenerovaný program konkrétně zvoleným a nastaveným postprocesorem. Jako další možnost se nám nabízí vygenerování seřizovacího listu. Zde vyčteme osazení nástrojové hlavy, jednotlivé dílčí časy použitých nástrojů. Seřizovací list můžeme editovat a doplnit o poznámky. OP Vzdělávání pro konkurenceschopnost 29 Název projektu: Sbližování teorie s praxí

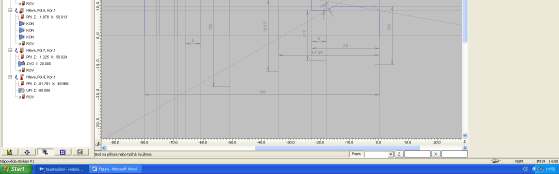

31 Ve volbě konfigurace generátoru (v našem případě se jedná o Sinumerik) si nastavíme potřebná data pro objektivní vyhodnocování časů jednotlivých cyklů. Konfiguraci generátoru, hodnoty rychloposuvů obvykle vyčteme z dokumentace k jednotlivým CNC strojům. OP Vzdělávání pro konkurenceschopnost 30 Název projektu: Sbližování teorie s praxí

32 ZÁVĚR Současná nabídka CAD/CAM systémů je poměrně široká. Volba toho správného ovšem není jednoduchá ani pro firmu s produkční výrobou, ale ani pro školská zařízení. Neexistující univerzální CAD/CAM nás donutí vybírat systém specializovaný na konkrétní technologii, u kterého je samozřejmostí české menu a bude splňovat naše požadavky konkrétního provozního prostředí. OP Vzdělávání pro konkurenceschopnost 31 Název projektu: Sbližování teorie s praxí
