KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC

Rozměr: px
Začít zobrazení ze stránky:

Download "KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC"

Transkript

1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC CAM

2 Cíl podproduktu HSM Works Tento kurz si klade za cíl naučit uživatele ovládat program HSMWorks. Dalším cílem je naučit uživatele základním principům programování obráběcích strojů pomocí CAM. K naplnění těchto cílů je třeba, aby uživatel měl základní povědomí z teorie obrábění pomocí obráběcích strojů.

3 HSMWorks Přehled modulů Kapitola 1 - seznámení s prostředím HSM Works Kapitola 2 - import modelů, polohování Kapitola 3 - základy soustružení v HSM Works Kapitola 4 - soustružení profilu Kapitola 5 - soustružení zápichů a závitů Kapitola 6 - vrtání Kapitola 7-2D frézování čela a kapsování Kapitola 8-2D frézování kontury a drážky Kapitola 9-2D frézování závitu a vyvrtávání Kapitola 10-3D frézování vodorovné, konturové a rovnoběžné Kapitola 11-3D frézování rovnoměrné, tužkové a paprskové Kapitola 12-3D frézování adaptivní a postprocesing

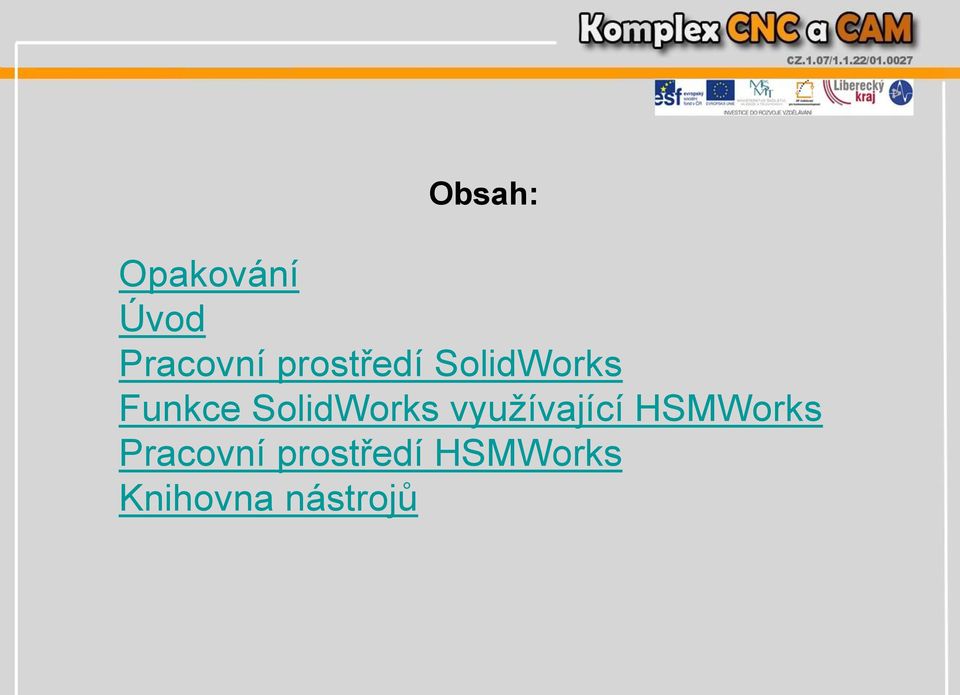

4 Obsah: Opakování Úvod Pracovní prostředí SolidWorks Funkce SolidWorks využívající HSMWorks Pracovní prostředí HSMWorks Knihovna nástrojů

5 CAM (Computer Aided Manufacturing= Počítačová podpora výroby) Programy s označením CAM slouží k automatickému vytváření NC programů pomocí grafického uživatelsky přívětivého rozhraní [1]. CNC - programy (CNC - computer numerical controlled=počítačem digitálně řízený) NC programy jsou automaticky generovány překladačem CAM programu. Jsou to programy ovládající pohyby strojů na základě vytvořených drah nástrojů [1]. Obsah

6 ÚVOD Program HSMWorks je nadstavbovým modulem parametrického CAD programu SolidWorks. Patří do skupiny CAM programů, které pomocí postprocesoru vygenerují NC program sloužící k ovládání NC strojů Návrh (výkres, model) CAM (dráhy, rychlosti) Postprocesor (NC program) CNC stroj Technologie (řezné podm.) Obsah

7 PRACOVNÍ PROSTŘEDÍ Obr.: zdroj [3] Obsah

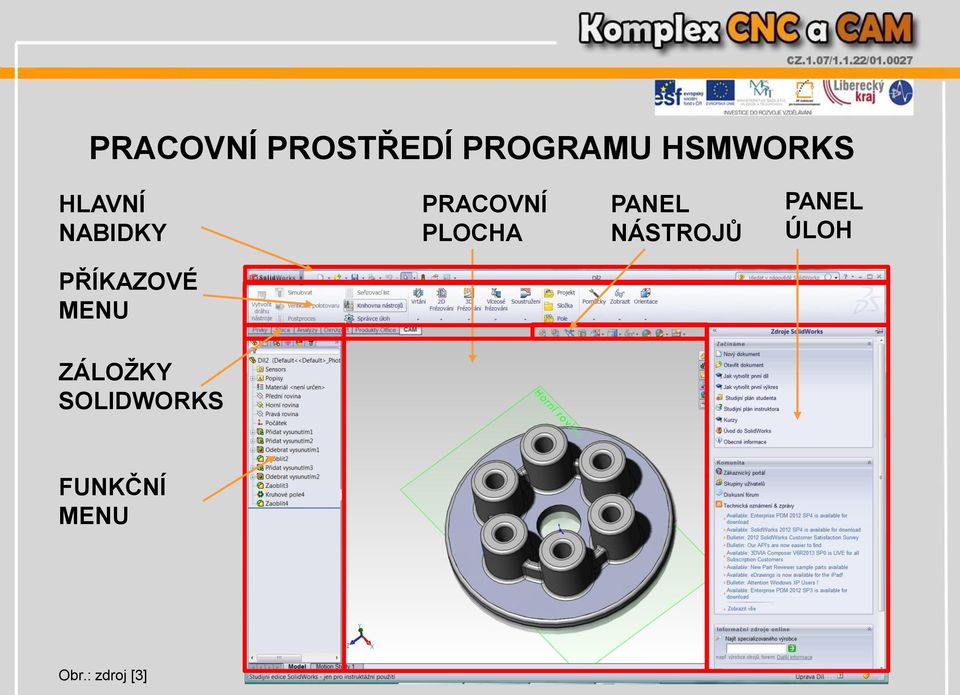

8 PRACOVNÍ PROSTŘEDÍ PROGRAMU HSMWORKS HLAVNÍ NABIDKY PRACOVNÍ PLOCHA PANEL NÁSTROJŮ PANEL ÚLOH PŘÍKAZOVÉ MENU ZÁLOŽKY SOLIDWORKS FUNKČNÍ MENU Obr.: zdroj [3]

9 FUNKCE SOLIDWORKS VYUŽÍVAJÍCÍ HSMWORKS HLAVNÍ NABÍDKY Program HSMWorks využívá celou řadu funkcí programu SolidWorks včetně pracovního prostředí ZKRATKY ČASTO POUŽÍVANÝCH PŘÍKAZŮ ROLETOVÉ NABÍDKY OVLÁDACÍCH PRVKŮ ZOBRAZÍ SE PO KLIKNUTÍ NA ŠIPKU Obr.: zdroj [3] Obsah

10 FUNKCE SOLIDWORKS VYUŽÍVAJÍCÍ HSMWORKS PŘÍKAZOVÉ MENU ZÁLOŽKY PROGRAMU SolidWorks VČETNĚ ZÁLOŽKY CAM ZÁLOŽKA CAM OBSAHUJE PŘÍKAZY PROGRAMU HSMWorks OBSAHUJE PŘÍKAZY PRO VOLBU NÁSTROJŮ, TVORBU DRAH A TECHNOLOGIÍ Obr.: zdroj [3]

11 FUNKCE SOLIDWORKS VYUŽÍVAJÍCÍ HSMWORKS PANEL NÁSTROJŮ JE UMÍSTĚN V HORNÍ ČÁSTI PRACOVNÍ PLOCHY OBSAHUJE IKONY VOLBY ZOBRAZENÍ ZOOM ZOOM OKNEM NASTAVENÍ POHLEDU POZADÍ PŘEDEŠLÝ POHLED POHLED V ŘEZU ORIENTACE POHLEDU STYL ZOBRAZENÍ SKRÝT A ZOBRAZIT VZHLED Obr.: zdroj [3]

12 FUNKCE SOLIDWORKS VYUŽÍVAJÍCÍ HSMWORKS PANEL ÚLOH OBSAHUJE CELKEM 6 ZÁLOŽEK AKTIVUJE SE KLIKNUTÍM NA JEDNU ZE ZÁLOŽEK ZÁLOŽKY: 1. ZDROJE SOLIDWORKS 2. KNIHOVNA NÁVRHŮ 3. PRŮZKUMNÍK SOUBORŮ 4. PALETA POHLEDŮ 5. VZHLED, PROSTŘEDÍ 6. VLASTNOSTI UŽIVATELE Obr.: zdroj [3]

13 FUNKCE SOLIDWORKS VYUŽÍVAJÍCÍ HSMWORKS FUNKČNÍ MENU OBSAHUJE CELKEM 6 ZÁLOŽEK ZÁLOŽKY: 1. STROM ÚTVARŮ 2. FUNKCE A VLASTNOSTI 3. KONFIGURACE 4. DIMXPERT - ROZMĚRY 5. VZHLED - DESIGN 6. CAM STROM SOUČÁSTÍ OZNAČUJE A ZPŘÍSTUPŇUJE VLASTNOSTI JEDNOTLIVÝCH POLOŽEK STROMU Obr.: zdroj [3]

14 FUNKCE SOLIDWORKS VYUŽÍVAJÍCÍ HSMWORKS FUNKČNÍ MENU Obr.: zdroj [3] PŮVODNÍ ZÁLOŽKY PROGRAMU SOLIDWORKS, KTERÉ LZE VYUŽÍT V PROGRAMU HSMWORKS KONFIGURACE SLOUŽÍ K TVORBĚ VÍCE VERZÍ JEDNOHO MODELU DIMXPERT - SLOUŽÍ KE VKLÁDÁNÍ KÓT A TOLERANCÍ RUČNĚ NEBO AUTOMATICKY. VZHLED SLOUŽÍ K NASTAVENÍ BARVY, LESKU A DALŠÍCH MOŽNOSTÍ ZOBRAZENÍ SOUČÁSTÍ

15 FUNKČNÍ MENU HSMWORKS ZÁLOŽKA FUNKCE A VLASTNOSTI VZTAHUJE SE K JEDNOTLIVÝM PŘÍKAZŮM PROGRAMU, KDE SE NASTAVUJÍ VLASTNOSTI A ZPŮSOB JEJICH PROVEDENÍ ZÁLOŽKY PŘÍKAZU JSOU ŘAZENY DO LOGICKÉHO SLEDU NAPŘÍKLAD U PŘÍKAZU 2D KAPSA ZÁLOŽKY: 1. VOLBA NÁSTROJE 2. VOLBA GEOMETRIE 3. VÝŠKY POHYBU NÁSTROJE 4. PRŮCHODY NÁSTROJE 5. NAPOJOVÁNÍ DRAH Obr.: zdroj [2] Obsah

16 FUNKČNÍ MENU HSMWORKS ZÁLOŽKA FUNKCE A VLASTNOSTI JEDNOTLIVÉ ZÁLOŽKY OBSAHUJÍ DALŠÍ ROZBALUJÍCÍ LIŠTY, LIŠTY SE ROZBALÍ POMOCÍ DVOJITÉ ŠIPKY S MOŽNOSTMI NASTAVENÍ PARAMETRŮ PŘÍKAZU NASTAVENÍ SE PŘIJME TLAČÍTKEM Obr.: zdroj [2]

17 FUNKČNÍ MENU HSMWORKS ZÁLOŽKA CAM OBSAHUJE INFORMACE O VYTVOŘENÝCH DRAHÁCH, KTERÉ PO ROZBALENÍ STROMU SKRÝVAJÍ DALŠÍ INFORMACE O NÁSTROJI, CHLAZENÍ A DALŠÍ. KLIKNUTÍM NA PRAVÉ TLAČÍTKO LZE PŘEZ KONTEXTOVÉ MENU VLASTNOSTI MĚNIT A UPRAVOVAT. Obr.: zdroj [2]

18 PRACOVNÍ PLOCHA MENU GEST (PRAVÉ MYŠÍTKO + TAŽENÍ MŮŽE OBSAHOVAT 4 NEBO 8 VOLEB) KONTEXTOVÉ MENU (PRAVÉ MYŠÍTKO) SYSTÉM ZÁKLADÍCH ROVIN OSOVÝ KŘÍŽ Obr.: zdroj [3] POJMENOVANÝ POHLED

19 KNIHOVNA NÁSTROJŮ HSMWorks Menu > CAM > Knihovna nástrojů Slouží k volbě a tvorbě nových nástrojů pro obrábění Obr.: zdroj [2] Obsah

20 KNIHOVNA NÁSTROJŮ V PROSTŘEDÍ NÁSTROJŮ LZE VYBÍRAT Z PŘEDNASTAVENÉ PALETY NÁSTROJŮ LOGICKY DĚLENÝCH DO SKUPIN A ADRESÁŘŮ PROSTŘEDÍ NÁSTROJŮ JE SPOLEČNÉ PRO FRÉZOVÁ- NÍ I SOUSTRUŽENÍ NOVÝ NÁSTROJ LZE ZADAT POMOCÍ IKON V DOLNÍ ČÁSTI OKNA Obr.: zdroj [2]

21 VÝBĚR NÁSTROJE PRO VOLBU NÁSTROJŮ JE TŘEBA KLIKNOUT NA TLAČÍTKO ZE STROMOVÉHO ADRE- SÁŘE ZVOLIT TYP A ZE SEZNAMU NÁSTRO- JŮ V LEVÉ ČÁSTI OKNA ZVOLIT NÁSTROJ Obr.: zdroj [2]

22 DEFINICE NOVÉHO NÁSTROJE ČÍSLO: POLOHA V NÁSTRO- JOVÉM DRŽÁKU DÉLKOVÉ ODSAZENÍ: DÉLKOVÁ KOREKCE ODSAZENÍ PRŮMĚRU: PRŮMĚROVÁ KOREKCE Obr.: zdroj [2]

23 DEFINICE NOVÉHO NÁSTROJE ZADÁNÍ ROZMĚRŮ - BŘIT: PRŮMĚR DŘÍKU DÉLKA HŘBETU DÉLKA BŘITU PRŮMĚR DÉLKA TĚLA CELKOVÁ DÉLKA Obr.: zdroj [2]

24 DEFINICE NOVÉHO NÁSTROJE ZADÁNÍ ROZMĚRŮ - DŘÍK: MOŽNOST ZADAT I NĚKOLIK RŮZNÝCH VÁLCOVÝCH NEBO KUŽELOVÝCH ČÁSTÍ Obr.: zdroj [2]

25 DEFINICE NOVÉHO NÁSTROJE ZADÁNÍ ROZMĚRŮ - DRŽÁK: MOŽNOST VYBRAT Z PŘEDNASTAVENÝCH NEBO ZADAT NOVÝ SLOŽENÝ Z VÁLCOVÝCH A KUŽELOVÝCH ČÁSTÍ Obr.: zdroj [2]

26 DEFINICE NOVÉHO NÁSTROJE ZADÁNÍ POSUVŮ A OTÁČEK: ZADÁNÍM OTÁČEK SE AUTOMATICKY VYPOČÍTÁ I ŘEZNÁ RYCHLOST POSUVY ŘEZU A NA ZUB SE TAKÉ PŘEPOČÍTÁVAJÍ POČET BŘITŮ NÁSTROJE SVISLÉ POSUVY SMYSL OTÁČENÍ Obr.: zdroj [2]

27 Literatura použitá v cyklu prezentací HSMWorks: [1] Keller,P.: Programování a řízení CNC strojů, TUL 2005 (skripta) [2] Solidvision, HSMWorks 2013 R [software]. [přístup ]. Dostupné z: [3] Solidvision, SolidWorks 2011, x64 SP5.0 [software]. [přístup ]. Dostupné z [4] Osobní archiv autora [5] Siemens, Sinumeric 810/820 Turn, manuál k programu, vydal Siemens 1990 [6] Soustružení ostrých závitů: Druhy ostrých závitů. [online]. [cit ]. Dostupné z: [7] Vrtací závitořezné frézy zkracují výrobní časy. MM PRŮMYSLOVÉ SPEKTRUM. Inovace.cz [online]. 16. duben 2009 [cit ]. Dostupné z: [8] Casemodding: Spojovací materiály: Vnitřní závity. ŠTĚPÁNEK, Jan. [online] [cit ]. Dostupné z: [9] TECHNOLOGIE I: ZÁKLADNÍ METODY OBRÁBĚNÍ 1. část. In: HUMÁR, Anton. Vutbr.cz: ust.fme.vutbr.cz [online]. Brno: VUT, 2004 [cit ]. Dostupné z: [10] Závitování: Frézování závitů. [online]. [cit ]. Dostupné z:

28 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval(a): Ing. Aleš Najman, SPŠSE a VOŠ LIBEREC /26
