1 Efektivní spouštění a řízení motorů Produktová informace Platnost od Frekvenční měniče - Softstartéry 1

2 Eaton správný pohon pro vaše technologie Společnost Eaton je v oblasti výroby strojních zařízení komplexní dodavatel a pokrývá řešení celého stroje od managementu energie přes automatizaci až po signalizační přístroje nebo ovládání a řízení motorů. Frekvenční měniče, softstartéry a spouštěče motorů poskytují řešení pro veškeré úlohy pohonů v aplikaci. Motorové spouštěče PKZ SmartWire-DT mění standardní spínací přístroje na inteligentní automatizační zařízení. Elektronické motorové spouštěče PKE Přesný monitoring aktuálního zatížení motoru umožňuje zvýšit provozuschopnost stroje. Softstartéry DS7 Prostřednictvím SmartWire-DT má PLC přístup ke všem parametrům softstartéru. Frekvenční měniče PowerXL Všechny nové frekvenční měniče PowerXL řady DC1 a DA1 lze jednoduše a rychle připojit do systému SmartWire-DT. Chytré řešení poskytované systémem SmartWire-DT Výrobci strojů potřebují technologie, které zjednoduší složité procesy obsažené v jejich systémech. SmartWire-DT posouvá úroveň I/O přímo k použitým zařízením a umožňuje jednoduché a rychlé navržení struktury bez I/O jednotek použitého PLC. Transparentní údaje zjednodušují diagnostiku a údržbu, čímž se sníží čas a náklady na zapojení, testování a uvedení do provozu až o 85%. Příklad: Úspory ve všech fázích životního cyklu SmartWire-DT řešení Standardní řešení Úspora 30 % Projektování Materiál Zapojení Uvedení do provozu Údržba 2

3 Obsah Frekvenční měniče DC1 U e 230 V AC, 1 fáze / U V AC, 1 fáze - IP20 14 U e 230 V AC, 1 fáze / U V AC, 3 fáze - IP20 14 U e 400 V AC, 3 fáze / U V AC, 3 fáze - IP20 15 Frekvenční měniče DA1 U e 230 V AC, 1 fáze / U V AC, 3 fáze - IP20 16 U e 400 V AC, 3 fáze / U V AC, 3 fáze - IP20 17 U e 400 V AC, 3 fáze / U V AC, 3 fáze - IP55 18 U e 400 V AC, 3 fáze / U V AC, 3 fáze - IP40 21 Příslušenství Brzdné odpory 22 Propojovací kabely 22 Rozšiřující moduly 23 Komunikační moduly 23 Vstupní tlumivky 24 Motorové tlumivky 24 Sinusové filtry 25 Frekvenční měniče SLX, SVX, SPX 26 Softstartéry DS7 28 Softstartéry S801+ a S

4 PowerXL robustní zvenku, výkonný uvnitř S novou produktovou řadou PowerXL TM nabízí společnost Eaton dvě robustní řady frekvenčních měničů, které vám poskytnou řešení od jednoduchých až po vysoce komplexní aplikace včetně sériové výroby ve strojírenství. Stručný přehled parametrů: Help card Dostatečný výkon pro všechny aplikace: DA1: 200% přetížení při 0 rpm DC1: 150% přetížení při nízkých rychlostech Jednoduché uvedení do provozu se 14-ti základními parametry Jednoduchá montáž s instalací na lištu DIN Úspora v rozváděči bez snížení výkonu i při 50 C, umožňuje montáž vedle sebe do kompaktních rozváděčů Jasná navigace prostřednictvím intuitivní struktury menu Sériová výroba je zjednodušena díky funkci kopírování parametrů přes komunikační modul Silná a důkladná ochrana: stupeň krytí až IP66 Kompaktnost: připojení do systému SmartWire-DT Rychlá instalace přes odnímatelnou řídicí svorkovnici Frekvenční měniče PowerXL TM jsou díky vysokému krytí (IP66) dokonale chráněny proti okolnímu prostředí. Díky ochraně PCB desky lakováním jsou přístroje DA1 vhodné také pro prostředí s vysokou vlhkostí. Vysoký stupeň krytí (IP66) umožňuje používat frekvenční měniče v oblastech, ve kterých jsou vystaveny vlhkosti nebo stříkající vodě. 4

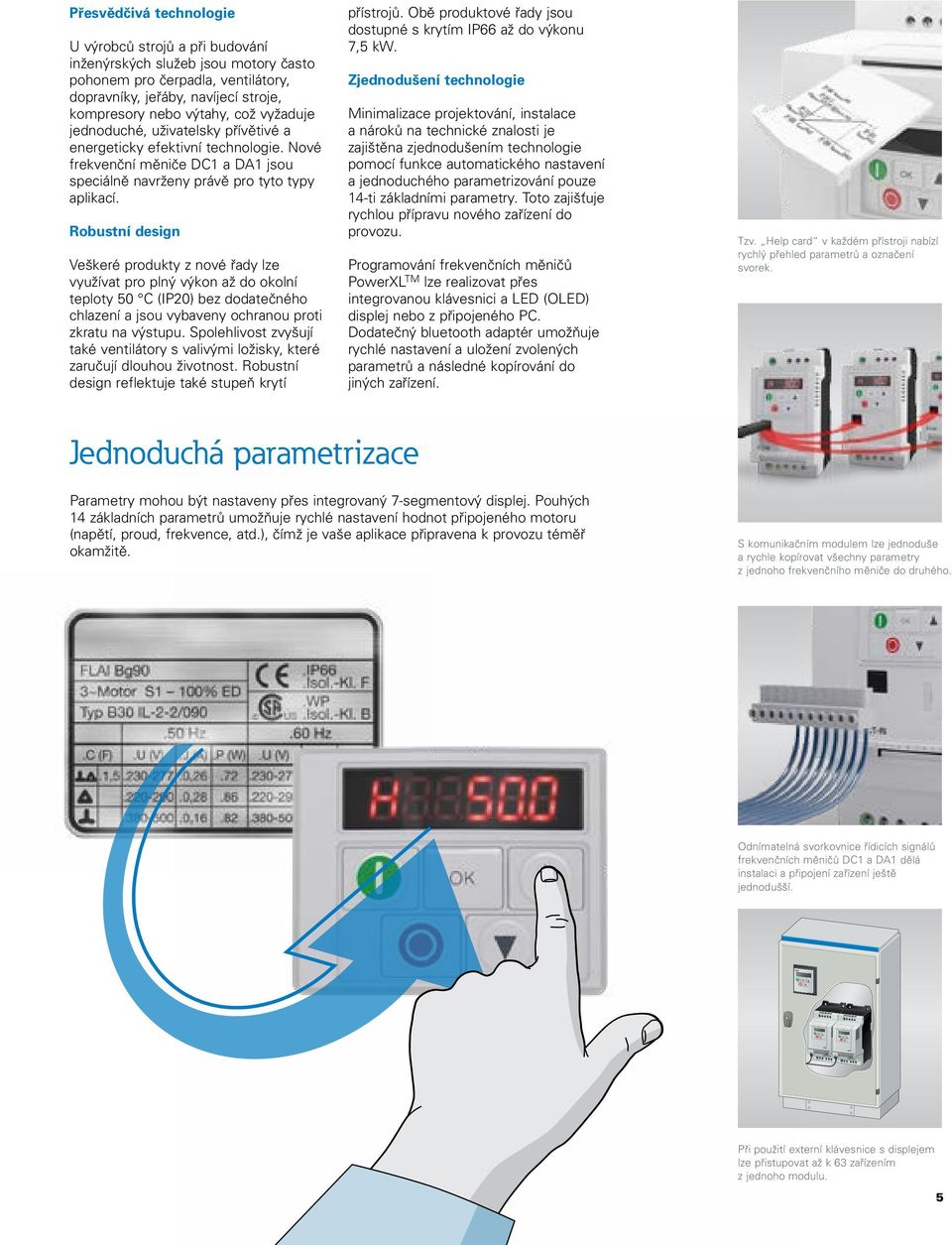

5 Přesvědčivá technologie U výrobců strojů a při budování inženýrských služeb jsou motory často pohonem pro čerpadla, ventilátory, dopravníky, jeřáby, navíjecí stroje, kompresory nebo výtahy, což vyžaduje jednoduché, uživatelsky přívětivé a energeticky efektivní technologie. Nové frekvenční měniče DC1 a DA1 jsou speciálně navrženy právě pro tyto typy aplikací. Robustní design Veškeré produkty z nové řady lze využívat pro plný výkon až do okolní teploty 50 C (IP20) bez dodatečného chlazení a jsou vybaveny ochranou proti zkratu na výstupu. Spolehlivost zvyšují také ventilátory s valivými ložisky, které zaručují dlouhou životnost. Robustní design reflektuje také stupeň krytí přístrojů. Obě produktové řady jsou dostupné s krytím IP66 až do výkonu 7,5 kw. Zjednodušení technologie Minimalizace projektování, instalace a nároků na technické znalosti je zajištěna zjednodušením technologie pomocí funkce automatického nastavení a jednoduchého parametrizování pouze 14-ti základními parametry. Toto zajišťuje rychlou přípravu nového zařízení do provozu. Programování frekvenčních měničů PowerXL TM lze realizovat přes integrovanou klávesnici a LED (OLED) displej nebo z připojeného PC. Dodatečný bluetooth adaptér umožňuje rychlé nastavení a uložení zvolených parametrů a následné kopírování do jiných zařízení. Tzv. Help card v každém přístroji nabízí rychlý přehled parametrů a označení svorek. Jednoduchá parametrizace Parametry mohou být nastaveny přes integrovaný 7-segmentový displej. Pouhých 14 základních parametrů umožňuje rychlé nastavení hodnot připojeného motoru (napětí, proud, frekvence, atd.), čímž je vaše aplikace připravena k provozu téměř okamžitě. S komunikačním modulem lze jednoduše a rychle kopírovat všechny parametry z jednoho frekvenčního měniče do druhého. Odnímatelná svorkovnice řídicích signálů frekvenčních měničů DC1 a DA1 dělá instalaci a připojení zařízení ještě jednodušší. Při použití externí klávesnice s displejem lze přistupovat až k 63 zařízením z jednoho modulu. 5

6 DC1 ideální řešení pro konvenční pohony Kompaktní frekvenční měniče DC1 s jednoduchým připojením a instalací jsou vhodné k řízení ventilátorů, čerpadel a dopravníků. Pokročilé parametry mohou být zobrazeny a využity pro speciální funkce odvislé od požadavků aplikace. Standardní aplikace jako jsou čerpadla, dopravníkové pásy a ventilátory mohou být implementovány jednoduše a rychle pomocí konfigurace základních parametrů. 6

7 Perfektní přizpůsobení Frekvenční měniče řady DC1 s charakteristikou řízení U/f umožňují zajistit vysoký točivý moment motoru i při nízké rychlosti. Frekvenční měniče s řízením poměru U/f mohou poskytovat lepší záběrový moment a možnost přetížení při nízkých rychlostech. Produktová řada DC1 dokáže pohánět motor při 150% jmenovitého zatížení po dobu 60 sekund a 175% po dobu 2 sekund. Vestavěný PI regulátor může realizovat regulaci např. průtoku nebo tlaku pomocí ovládacího obvodu se snímači disponujícími analogovým signálem 0 10 V. Flexibilní schopnosti rozšíření Všechny modely jsou dodávány se 7-segmentovým displejem a klávesnicí. Volitelně lze vybírat vestavěný EMC filtr a brzdný rezistor. V případě, že základní výbava DC1 je nedostačující, může být snadno rozšířena pomocí doplňujících modulů vstupů / výstupů. Univerzální aplikace Kromě verze IP20 až do 11 kw s instalací do rozváděčů jsou nabízeny také provedení IP66 až do 7,5 kw. Frekvenční měniče DC1 jsou též plně vybaveny pro komunikaci přes rozhraní CANopen nebo Modbus-RTU. Ve spojení se SWD modulem dokáží frekvenční měniče využít schopnosti systému SmartWire-DT. Jednoduché připojení k systému SmartWire-DT. Režim řízení: Napětí/frekvence (U/f) a napěťový boost Typ Vstupní napětí Výstupní napětí Jmenovitý výkon motoru Stupeň krytí Poznámka DC1-12 1~ 230 V 3~ 230 V 0,37 4 kw IP20, IP66 třífázové motory DC1-32 3~ 230 V 3~ 230 V 0,37 4 kw IP20, IP66 třífázové motory DC1-34 3~ 400 V 3~ 400 V 0,75 11 kw IP20, IP66* třífázové motory DC1-1D 1~ 115 V 3~ 230 V 0,37 1,1 kw IP20, IP66 třífázové motory, zdvojovač napětí DC1-S2 1~ 230 V 1~ 230 V 0,37 1,1 kw IP20, IP66 AC motory DC1-S1 1~ 115 V 1~ 115 V 0,37 0,55 kw IP20, IP66 AC motory * do 7,5 kw Přístroje DC1 obsahují standardně vestavěnou komunikaci CANopen a Modbus RTU. Použití při 50 C bez omezení Všechny přístroje řad DC1 a DA1 v krytí IP20 umožňují použití v prostředích s okolní teplotou až 50 C bez nutnosti redukce výkonu, tzn. že frekvenční měniče mohou řídit zátěže při plném jmenovitém proudu. Brzdný rezistor může být instalován přímo do spodní části krytu frekvenčního měniče. Výhody: - Využití menšího rozváděče - Bez dalších nákladů na dodatečnou ventilaci Montáž vedle sebe umožňuje navíc optimalizaci místa v rozváděči. Dostupné jsou také vyměnitelné I/O jednotky. 7

8 DA1 frekvenční měniče pro náročné aplikace Frekvenční měniče řady DA1 jsou ideální volbou pro řízení náročných a rychlostně závislých aplikací. Široký rozsah výkonu až do 250 kw, společně s kompaktními rozměry a vysokou úrovní funkčnosti předurčují jejich využití především tam, kde jsou náročné požadavky na řízení motorové zátěže. Dostatečný výkon i pro náročné jeřábové aplikace. Certifikace pro použití v lodní přepravě jsou též k dispozici. Pro funkci nouzového zastavení nabízí frekvenční měniče DA1 vestavěný STO vstup. 8

9 Vlastnosti řady DA1 Standardem této produktové řady je podpora komunikace Modbus-RTU nebo CANopen a integrovaný EMC filtr s brzdným tranzistorem. Kromě vektorového řízení (SLV) je možné využít základního řízení U/f nebo pokročilého CLV řízení. Frekvenční měniče mohou být provozovány při 150% přetížení při provozu a 200% přetížení při startu. Stupeň krytí IP66 umožňuje použití v aplikacích s instalací mimo rozváděč. Připraveno pro všechny aplikace S PLC funkcemi parametrizačního software drivesconnect lze vytvářet vlastní logické vazby, například s časovými závislostmi a vytvořit tak své vlastní aplikace. Do zařízení mohou být přidány různé rozšiřující moduly stejně jako další vstupy / výstupy (analogové či digitální). S funkcí Safe Torque Off (STO) poskytují frekvenční měniče DA1 nejzákladnější integrovanou bezpečnostní funkci. Rozmanité komunikační možnosti Několik komunikačních modulů pro DA1 poskytuje konektivitu pomocí Ethernet protokolů na bázi (PROFINET, Ethernet IP, EtherCAT, Modbus TCP, BACnet IP), dále nejrozšířenější komunikaci Profibus nebo pro severoamerický trh DeviceNet. S modulem SWD mohou být frekvenční měniče připojeny také do systému SmartWire-DT. Veškeré typy jsou k dispozici také s displejem OLED s vysokým rozlišením. Režimy řízení: Napětí/frekvence (U/f), bezsenzorové vektorové řízení (SLV) a řízení se zpětnou vazbou (CLV) Typ Vstupní napětí Výstupní napětí Jmenovitý výkon motoru Stupeň krytí Poznámka DA1-12 1~ 230 V 3~ 230 V 0,75 2,2 kw IP20, IP66 třífázové motory DA1-32 3~ 230 V 3~ 230 V 0,75 75 kw IP20, IP55, třífázové motory IP66* DA1-34 3~ 400 V 3~ 400 V 0, kw IP20, IP40, třífázové motory IP55, IP66** * do 4 kw, ** do 7,5 kw K dispozici jsou všechny běžné typy komunikačních modulů. PM-Motor Ideální pro velké zatížení Bezsenzorové vektorové řízení (SLV) frekvenčních měničů DA1 nabízí 200% točivého momentu při 0 rpm, což je ideální vlastnost pro jeřábové aplikace. Frekvenční měniče DA1 mohou být použity k řízení vysoce efektivních motorů s permanentním magnetem. 200 % Nm při 0 rpm Vestavěná bezpečnostní funkce STO (Safe Torque Off) umožňuje zapojení zátěže bez hlavního stykače. 9

10 DrivesConnect software pro optimální konfiguraci Software drivesconnect pro PC je výkonný nástroj pro parametrizaci frekvenčních měničů z rodiny PowerXL TM. Vedle parametrizace a diagnostiky mohou být uživatelem nastaveny funkce PLC, které jsou následně přeneseny do frekvenčních měničů. 10

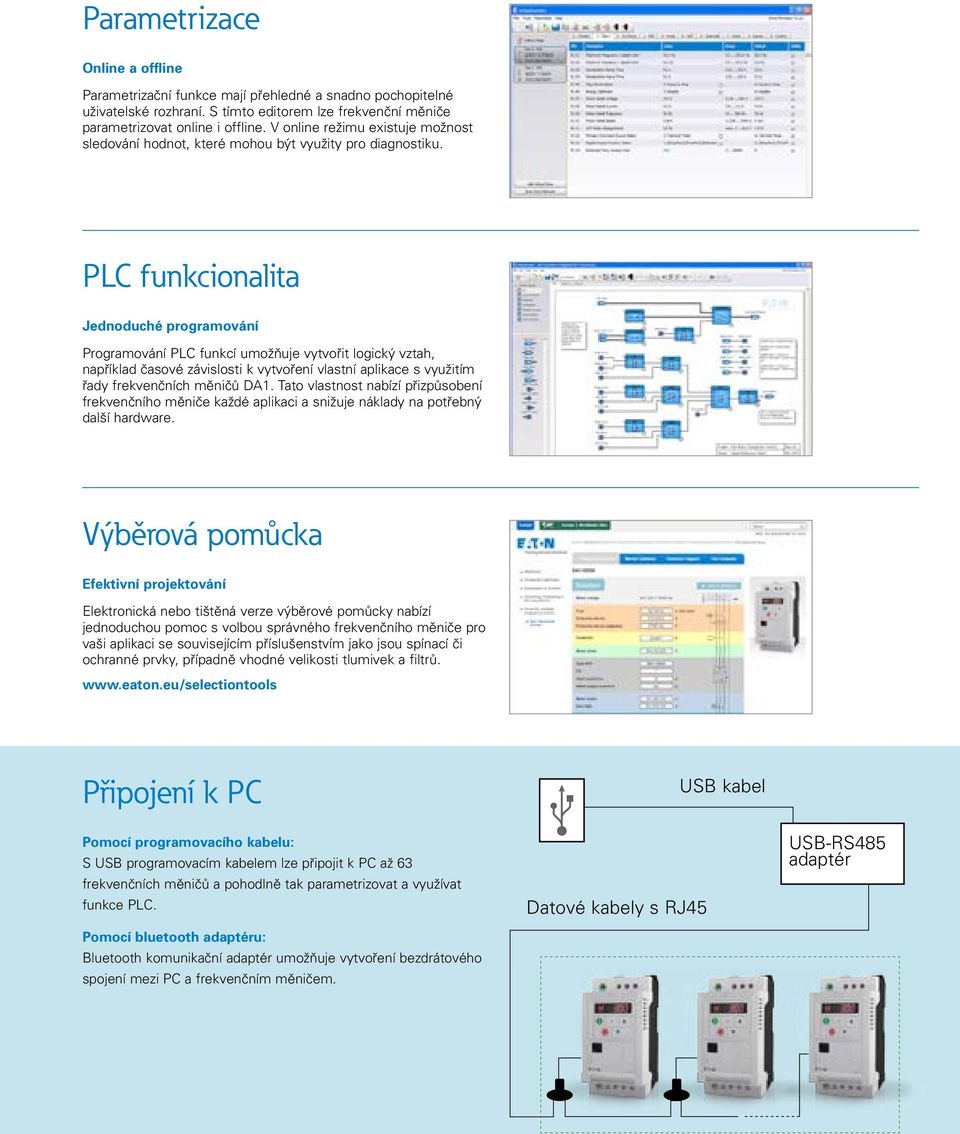

11 Parametrizace Online a offline Parametrizační funkce mají přehledné a snadno pochopitelné uživatelské rozhraní. S tímto editorem lze frekvenční měniče parametrizovat online i offline. V online režimu existuje možnost sledování hodnot, které mohou být využity pro diagnostiku. PLC funkcionalita Jednoduché programování Programování PLC funkcí umožňuje vytvořit logický vztah, například časové závislosti k vytvoření vlastní aplikace s využitím řady frekvenčních měničů DA1. Tato vlastnost nabízí přizpůsobení frekvenčního měniče každé aplikaci a snižuje náklady na potřebný další hardware. Výběrová pomůcka Efektivní projektování Elektronická nebo tištěná verze výběrové pomůcky nabízí jednoduchou pomoc s volbou správného frekvenčního měniče pro vaši aplikaci se souvisejícím příslušenstvím jako jsou spínací či ochranné prvky, případně vhodné velikosti tlumivek a filtrů. Připojení k PC Pomocí programovacího kabelu: S USB programovacím kabelem lze připojit k PC až 63 frekvenčních měničů a pohodlně tak parametrizovat a využívat funkce PLC. Pomocí bluetooth adaptéru: Bluetooth komunikační adaptér umožňuje vytvoření bezdrátového spojení mezi PC a frekvenčním měničem. Datové kabely s RJ45 USB kabel USB-RS485 adaptér 11

12 PowerXL variable frequency drives Frekvenční DC1, měniče DA1 PowerXL TM DC1, DA1 DC1, DA1 Přehled technických parametrů DC1... DA1... Jmenovité provozní napětí U e 115 V AC, 1-fáze V AC, 1-fáze 230 V AC, 3-fáze 400 V AC, 3-fáze Vstupní frekvence f LN Hz 50/60 50/60 Jmenovitý provozní proud I e A 2,3-24 2,2-450 Přetížení po dobu 60 s každých 600 s I L % Přetížení při startu po dobu 2 s každých 20 s I L % Přetížení při startu po dobu 4 s každých 40 s I L % Jmenovitý výkon motoru při 115 V, 50 Hz P kw 0,37-0,5 - při 230 V, 50 Hz P kw 0,37-4 0,75-75 při 400 V, 50 Hz P kw 0, , Okolní teplota Při provozu C IP IP IP / (I e < 180 A) Při skladování C Režimy řízení U/f Kompenzace skluzu Bezsenzorové vektorové (SLV) - Vektorové se zpětnou vazbou (CLV) - Spínací frekvence f PWM khz Výstupní napětí U V AC, 1-fáze V AC, 1-fáze V AC, 3-fáze 400 V AC, 3-fáze Výstupní frekvence f 2 Hz Hz Hz Stupeň krytí IP20 IP40 - IP55 - Může obsahovat EMC filtr Brzdný tranzistor Dodatečná ochrana lakováním PCB - desky 7 segmentový displej OLED displej - Rozhraní RS485/Modbus RTU, CANopen RS485/Modbus RTU, CANopen Komunikační možnosti SmartWire-DT Ethernet IP, DeviceNet, PROFIBUS, PROFINET, Modbus/TCP, EtherCAT, BACnet/IP, SmartWire-DT Analogové vstupy programovatelné, max. 2 x (0-10 V, 0/4-20 ma) programovatelné, 2 x (0-10 V, 0/4-20 ma) Analogové výstupy programovatelné, 1 x (0-10 V, 0/4-20 ma) programovatelné, max. 2 x (0-10 V, 0/4-20 ma) Digitální vstupy programovatelné, max. 4 x (max. 30 V DC) programovatelné, 3 x (max. 30 V DC) Digitální výstupy programovatelné, 1 x (24 V DC) programovatelné, max. 2 x (24 V DC) Reléové výstupy programovatelné, 1 x Z, 6 A (250 V AC) / 5 A (30 V DC) programovatelné, 1 x Z a 1 x přepínací kontakt, 6 A (250 V AC) / 5 A (30 V DC) Kvalita výroby RoHS, ISO 9001 RoHS, ISO 9001 Bezpečnostní funkce - STO (Safe Torque Off) Normy EMC: ČSN EN :2004+A Elektromagnetické rušení: ČSN EN 55011: 2010 Bezpečnost: ČSN EN : 2007 Stupeň krytí: ČSN EN 60529: 1992 EMC: ČSN EN :2004+A Elektromagnetické rušení: ČSN EN 55011: 2010 Bezpečnost: ČSN EN : 2007 Stupeň krytí: ČSN EN 60529: 1992 Certifikace CE, cul, UL, c-tick, Ukr Sepro CE, cul, UL, c-tick, Ukr Sepro 12

13 PowerXL variable frequency drives Frekvenční měniče PowerXL TM Key to type references Klíč typového značení Key to type references Frekvencní měniče DC1 DC D1 F N - A 20 N Řada přístroje DC1 = frekvenční měnič, kompaktní, řada 1 (D = frekvenční měnič, C = kompaktní, 1 = řada 1) Připojení výkonové části 1 = 1-fázový vstup / 3-fázový výstup 3 = 3-fázový vstup / 3-fázový výstup S = 1-fázový vstup / 1-fázový výstup Vstupní napětí 1 = 110 V ( V ± 10 %) 2 = 230 V ( V ± 10 %) 4 = 400 V ( V ± 10 %) D = 110 V vstup/230 V výstup (zdvojovač napětí) Jmenovitý proud (příklady) 2D2 = 2,2 A 4D1 = 4,1 A 024 = 24 A Typ N = standardní provedení Stupeň krytí 20 = IP20 66 = IP66 Typ displeje A = LED displej B = OLED displej B = Brzdný tranzistor N = bez brzdného tranzistoru B = s brzdným tranzistorem EMC filtr N = bez EMC filtru F = s EMC filtrem Frekvencní měniče DA1 DA D1 F N - A 20 N Řada přístroje DA1 = frekvenční měnič, pokročilý, řada 1 (D = frekvenční měnič, A = pokročilý, 1 = řada 1) Typ N = standardní provedení C = s lakovanou PCB deskou Připojení výkonové části 1 = 1-fázový vstup / 3-fázový výstup 3 = 3-fázový vstup / 3-fázový výstup Stupeň krytí 20 = IP20 40 = IP40 55 = IP55 66 = IP66 Vstupní napětí 2 = 230 V ( V ± 10 %) 4 = 400 V ( V ± 10 %) Jmenovitý proud (příklady) 2D2 = 2,2 A 4D1 = 4,1 A 024 = 24 A Typ displeje A = LED displej B = OLED displej Brzdný tranzistor N = bez brzdného tranzistoru B = s brzdným tranzistorem EMC filtr N = bez EMC filtru F = s EMC filtrem 13

14 PowerXL variable frequency drives Frekvenční měniče PowerXL TM DC1, for AC motors DC1, pro AC motory, pro třífázové asynchronní motory, 230 V DC1, for AC motors Velikost Jmenovitý provozní proud 1) Výkon motoru 2) Jmenovitý proud motoru I e P I e A kw A Obsahuje Stupeň krytí Typ 7 segmentový displej Brzdný tranzistor EMC filtr U e 230 V AC, 1 fáze / U V AC, 1 fáze Vstupní napětí IEC (50/60Hz) U LN 200 (-10%) (+10%) V Rozhraní RS485/Modbus RTU, CANopen FS1 4,3 0,37 4,3 - - IP20 DC1-S24D3NN-A20N FS1 4,3 0,37 4,3 - IP20 DC1-S24D3FN-A20N FS1 7 0, IP20 DC1-S27D0NN-A20N FS1 7 0, IP20 DC1-S27D0FN-A20N FS2 10,5 1,1 10,5 - IP20 DC1-S2011NB-A20N FS2 10,5 1,1 10,5 IP20 DC1-S2011FB-A20N U e 230 V AC, 1 fáze / U V AC, 3 fáze Vstupní napětí IEC (50/60Hz) U LN 200 (-10%) (+10%) V Rozhraní RS485/Modbus RTU, CANopen FS1 2,3 0, IP20 DC1-122D3NN-A20N FS1 2,3 0, IP20 DC1-122D3FN-A20N FS1 4,3 0,75 3,2 - - IP20 DC1-124D3NN-A20N FS1 4,3 0,75 3,2 - IP20 DC1-124D3FN-A20N FS1 7 1,5 6,3 - - IP20 DC1-127D0NN-A20N FS1 7 1,5 6,3 - IP20 DC1-127D0FN-A20N FS2 7 1,5 6,3 - IP20 DC1-127D0NB-A20N FS2 7 1,5 6,3 IP20 DC1-127D0FB-A20N FS2 10,5 2,2 8,7 - IP20 DC NB-A20N FS2 10,5 2,2 8,7 IP20 DC FB-A20N FS ,8 - IP20 DC NB-A20N

15 L1/L L2/N L U V W U DC+ BR V W 11 U DC+ BR V W 11 PowerXL variable frequency drives Frekvenční měniče PowerXL TM DC1, for three-phase motors, 400/480 V DC1, pro třífázové asynchronní motory, 400 V DC1, for three-phase motors, 400/480 V Velikost Jmenovitý provozní proud 1) Výkon motoru 3) Jmenovitý proud motoru I e P I e A kw A Obsahuje Stupeň krytí Typ 7 segmentový displej Brzdný tranzistor EMC filtr U e 400 V AC, 3 fáze / U V AC, 3 fáze Vstupní napětí IEC (50/60Hz) U LN 380 (-10%) (+10%) V Rozhraní RS485/Modbus RTU, CANopen FS1 2,2 0,75 1,9 - - IP20 DC1-342D2NN-A20N FS1 2,2 0,75 1,9 - IP20 DC1-342D2FN-A20N FS1 4,1 1,5 3,6 - - IP20 DC1-344D1NN-A20N FS1 4,1 1,5 3,6 - IP20 DC1-344D1FN-A20N FS2 4,1 1,5 3,6 - IP20 DC1-344D1NB-A20N FS2 4,1 1,5 3,6 IP20 DC1-344D1FB-A20N FS2 5,8 2,2 5 - IP20 DC1-345D8NB-A20N FS2 5,8 2,2 5 IP20 DC1-345D8FB-A20N FS2 9,5 4 8,5 - IP20 DC1-349D5NB-A20N FS2 9,5 4 8,5 IP20 DC1-349D5FB-A20N FS3 14 5,5 11,3 - IP20 DC NB-A20N FS3 14 5,5 11,3 IP20 DC FB-A20N FS3 18 7,5 15,2 - IP20 DC NB-A20N FS3 18 7,5 15,2 IP20 DC FB-A20N FS ,7 - IP20 DC NB-A20N FS ,7 IP20 DC FB-A20N Poznámky L1/L L2/N L3 DC- DC- L1/L L2/N L3 FS1 FS2 FS3 1) Jmenovitý provozní proud při spínací frekvenci 4 khz a okolní teplotě +50 C 2) Pro AC motory s interním a externím chlazením s 50 Hz / 60 Hz 3) Pro standardní interně a externě chlazené 4-pólové, třífázové asynchronní motory s 1500 min -1 při 50 Hz nebo 1800 min -1 při 60 Hz 15

16 Frekvenční měniče PowerXL TM DA1, pro třífázové asynchronní motory, 230 V PowerXL variable frequency drives DA1, for three-phase motors, 230 V DA1, for three-phase motors, 230 V Velikost Jmenovitý Výkon motoru 2) Jmenovitý provozní proud 1) proud motoru Obsahuje Stupeň krytí Typ I e P I e A kw A EMC filtr Brzdný tranzistor 7 segmentový displej OLED displej Dodatečná PCB ochrana (lakovaná deska) U e 230 V AC, 1 fáze / U V AC, 3 fáze Vstupní napětí IEC (50/60Hz) U LN 200 (-10%) (+10%) V Rozhraní RS485/Modbus RTU, CANopen FS2 4,3 0,75 3,2 - - IP20 DA1-124D3FB-A20N FS2 4,3 0,75 3,2 - IP20 DA1-124D3FB-A20C FS2 7 1,5 6,3 - - IP20 DA1-127D0FB-A20N FS2 7 1,5 6,3 - IP20 DA1-127D0FB-A20C FS2 10,5 2,2 8,7 - - IP20 DA FB-A20N FS2 10,5 2,2 8,7 - IP20 DA FB-A20C Poznámky L1/L L2/N L3 DC- DC- L1/L L2/N L3 COM COM U DC+ BR V W U DC+ BR V W FS2 FS3 1) Při spínací frekvenci 4 khz a okolní teplotě +40 C nebo +50 C při IP20 2) Pro standardní interně a externě chlazené 4-pólové, třífázové asynchronní motory s 1500 min -1 při 50 Hz nebo 1800 min -1 při 60 Hz 16

17 PowerXL variable frequency drives DA1, for three-phase motors, 400 V Frekvenční měniče PowerXL TM DA1, pro třífázové asynchronní motory, 400 V DA1, for three-phase motors, 400 V Velikost Jmenovitý Výkon motoru 2) Jmenovitý provozní proud 1) proud motoru Obsahuje Stupeň krytí Typ I e P I e A kw A EMC filtr Brzdný tranzistor 7 segmentový displej OLED displej Dodatečná PCB ochrana (lakovaná deska) U e 400 V AC, 3 fáze / U V AC, 3 fáze Vstupní napětí IEC (50/60Hz) U LN 380 (-10%) (+10%) V Rozhraní RS485/Modbus RTU, CANopen FS2 2,2 0,75 1,9 - - IP20 DA1-342D2FB-A20N FS2 2,2 0,75 1,9 - IP20 DA1-342D2FB-A20C FS2 4,1 1,5 3,6 - - IP20 DA1-344D1FB-A20N FS2 4,1 1,5 3,6 - IP20 DA1-344D1FB-A20C FS2 5,8 2, IP20 DA1-345D8FB-A20N FS2 5,8 2,2 5 - IP20 DA1-345D8FB-A20C FS2 9,5 4 8,5 - - IP20 DA1-349D5FB-A20N FS2 9,5 4 58,5 - IP20 DA1-349D5FB-A20C FS3 14 5,5 11,3 - - IP20 DA FB-A20N FS3 14 5,5 11,3 - IP20 DA FB-A20C FS3 18 7,5 15,2 - - IP20 DA FB-A20N FS3 18 7,5 15,2 - IP20 DA FB-A20C FS ,7 - - IP55 DA FB-B55N FS ,7 - - IP55 DA FB-A55N FS ,7 - - IP20 DA FB-A20N FS ,7 - IP55 DA FB-B55C FS ,7 - IP20 DA FB-A20C FS ,7 - IP55 DA FB-A55C Poznámky L1/L L2/N L3 DC- DC- L1/L L2/N L3 COM COM U DC+ BR V W U DC+ BR V W FS2 FS3 FS4 1) Při spínací frekvenci 4 khz a okolní teplotě +40 C nebo +50 C při IP20 2) Pro standardní interně a externě chlazené 4-pólové, třífázové asynchronní motory s 1500 min -1 při 50 Hz nebo 1800 min -1 při 60 Hz 17

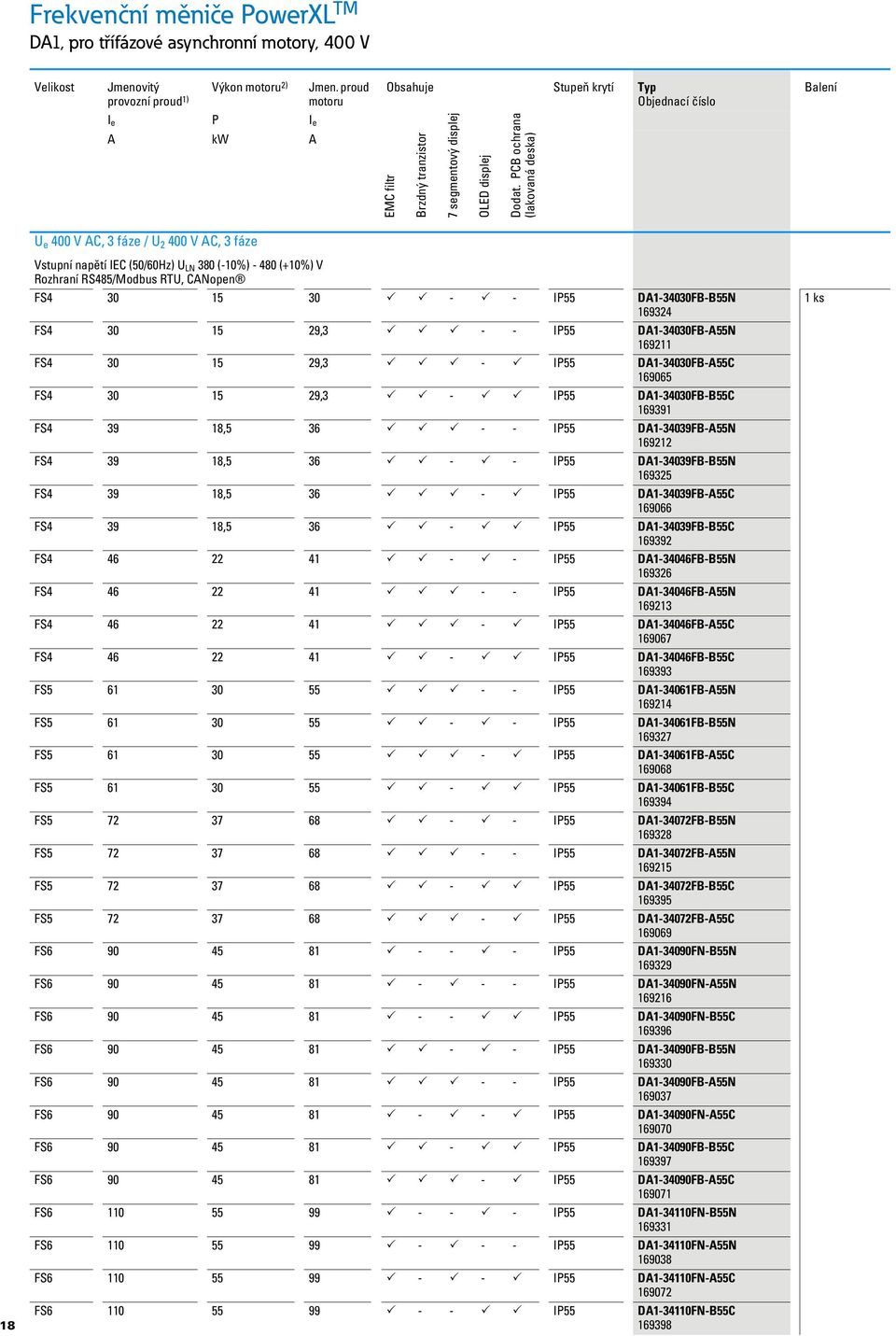

18 Frekvenční měniče PowerXL TM DA1, pro třífázové asynchronní motory, 400 V PowerXL variable frequency drives DA1, for three-phase motors, 400 V Velikost Jmenovitý Výkon motoru 2) Jmen. proud provozní proud 1) motoru Obsahuje Stupeň krytí Typ I e P I e A kw A EMC filtr Brzdný tranzistor 7 segmentový displej OLED displej Dodat. PCB ochrana (lakovaná deska) U e 400 V AC, 3 fáze / U V AC, 3 fáze 18 Vstupní napětí IEC (50/60Hz) U LN 380 (-10%) (+10%) V Rozhraní RS485/Modbus RTU, CANopen FS IP55 DA FB-B55N FS ,3 - - IP55 DA FB-A55N FS ,3 - IP55 DA FB-A55C FS ,3 - IP55 DA FB-B55C FS , IP55 DA FB-A55N FS , IP55 DA FB-B55N FS , IP55 DA FB-A55C FS , IP55 DA FB-B55C FS IP55 DA FB-B55N FS IP55 DA FB-A55N FS IP55 DA FB-A55C FS IP55 DA FB-B55C FS IP55 DA FB-A55N FS IP55 DA FB-B55N FS IP55 DA FB-A55C FS IP55 DA FB-B55C FS IP55 DA FB-B55N FS IP55 DA FB-A55N FS IP55 DA FB-B55C FS IP55 DA FB-A55C FS IP55 DA FN-B55N FS IP55 DA FN-A55N FS IP55 DA FN-B55C FS IP55 DA FB-B55N FS IP55 DA FB-A55N FS IP55 DA FN-A55C FS IP55 DA FB-B55C FS IP55 DA FB-A55C FS IP55 DA FN-B55N FS IP55 DA FN-A55N FS IP55 DA FN-A55C FS IP55 DA FN-B55C

19 PowerXL variable frequency drives DA1, for three-phase motors, 400 V Frekvenční měniče PowerXL TM DA1, pro třífázové asynchronní motory, 400 V Velikost Jmenovitý Výkon motoru 2) Jmen. proud provozní proud 1) motoru Obsahuje Stupeň krytí Typ I e P I e A kw A EMC filtr Brzdný tranzistor 7 segmentový displej OLED displej Dodat. PCB ochrana (lakovaná deska) U e 400 V AC, 3 fáze / U V AC, 3 fáze Vstupní napětí IEC (50/60Hz) U LN 380 (-10%) (+10%) V Rozhraní RS485/Modbus RTU, CANopen FS IP55 DA FB-A55N FS IP55 DA FB-B55N FS IP55 DA FB-A55C FS IP55 DA FB-B55C FS IP55 DA FN-B55N FS IP55 DA FN-A55N FS IP55 DA FB-A55N FS IP55 DA FB-B55N FS IP55 DA FN-B55C FS IP55 DA FN-A55C FS IP55 DA FB-A55N FS IP55 DA FB-A55C FS IP55 DA FB-B55C FS IP55 DA FN-B55N FS IP55 DA FN-A55N FS IP55 DA FB-B55N FS IP55 DA FN-B55C FS IP55 DA FN-A55C FS IP55 DA FB-A55C FS IP55 DA FB-B55C Poznámky FS4 FS5 1) Při spínací frekvenci 4 khz a okolní teplotě +40 C nebo +50 C při IP20 2) Pro standardní interně a externě chlazené 4-pólové, třífázové asynchronní motory s 1500 min -1 při 50 Hz nebo 1800 min -1 při 60 Hz 19

20 Frekvenční měniče PowerXL TM DA1, pro třífázové asynchronní motory, 400 V PowerXL variable frequency drives DA1, for three-phase motors, 400 V Velikost Jmenovitý Výkon motoru 2) Jmen. proud provozní proud 1) motoru Obsahuje Stupeň krytí Typ I e P I e A kw A EMC filtr Brzdný tranzistor 7 segmentový displej OLED displej Dodat. PCB ochrana (lakovaná deska) U e 400 V AC, 3 fáze / U V AC, 3 fáze Vstupní napětí IEC (50/60Hz) U LN 380 (-10%) (+10%) V Rozhraní RS485/Modbus RTU, CANopen FS IP55 DA FN-A55N FS IP55 DA FN-B55N FS IP55 DA FB-A55N FS IP55 DA FN-B55C FS IP55 DA FN-A55C FS IP55 DA FB-B55N FS IP55 DA FB-A55C FS IP55 DA FB-B55C FS IP55 DA FN-A55N FS IP55 DA FN-B55N FS IP55 DA FB-A55N FS IP55 DA FN-A55C FS IP55 DA FN-B55C FS IP55 DA FB-B55N FS IP55 DA FB-A55C FS IP55 DA FB-B55C FS IP55 DA FN-A55N FS IP55 DA FN-B55C FS IP55 DA FN-B55N FS IP55 DA FB-B55N FS IP55 DA FN-A55C FS IP55 DA FB-A55N FS IP55 DA FB-A55C FS IP55 DA FB-B55C FS IP40 DA FN-A40N FS IP40 DA FN-B40N FS IP40 DA FN-A40C FS IP40 DA FN-B40C FS IP40 DA FB-A40N FS IP40 DA FB-B40N FS IP40 DA FB-A40C FS IP40 DA FB-B40C

21 PowerXL variable frequency drives DA1, for three-phase motors, 400 V Frekvenční měniče PowerXL TM DA1, pro třífázové asynchronní motory, 400 V Velikost Jmenovitý Výkon motoru 2) Jmen. proud provozní proud 1) motoru Obsahuje Stupeň krytí Typ I e P I e A kw A EMC filtr Brzdný tranzistor 7 segmentový displej OLED displej Dodat. PCB ochrana (lakovaná deska) U e 400 V AC, 3 fáze / U V AC, 3 fáze Vstupní napětí IEC (50/60Hz) U LN 380 (-10%) (+10%) V Rozhraní RS485/Modbus RTU, CANopen FS IP40 DA FN-A40N FS IP40 DA FN-B40N FS IP40 DA FB-B40N FS IP40 DA FB-A40N FS IP40 DA FN-A40C FS IP40 DA FN-B40C FS IP40 DA FB-B40C FS IP40 DA FB-A40C Poznámky 1) Při spínací frekvenci 4 khz a okolní teplotě +40 C nebo +50 C při IP20 2) Pro standardní interně a externě chlazené 4-pólové, třífázové asynchronní motory s 1500 min -1 při 50 Hz nebo 1800 min -1 při 60 Hz Pro podrobné informace k následujícím napěťovým variantám kontaktujte zástupce firmy Eaton. U e 115 V AC 1 fáze / U V AC 1 fáze U e 115 V AC 1 fáze / U V AC 3 fáze U e 230 V AC 3 fáze / U V AC 3 fáze 21

22 PowerXL variable frequency drives Frekvenční měniče PowerXL TM Příslušenství Accessories Accessories Minimální externí brzdný odpor Nepřetržitý brzdný výkon Pro použití s Typ R min P DB O W Brzdné odpory Pro přímou instalaci do krytu frekvenčních měničů velikosti 2 a 3. Brzdné odpory v eloxovaném hliníkovém krytu DC1, DA1 DX-BR DC1, DA1 DX-BR Popis Pro použití s Typ Externí displej s klávesnicí s LED displejem DC1, DA1 DX-KEY-LED s OLED displejem DC1, DA1 DX-KEY-OLED Bluetooth komunikační modul - DC1, DA1 DX-COM-STICK Licenční klíč Pro aktivaci funkcí PLC programu drivesconnect DA1 DX-COM-SOFT Připojení k PC Propojovací kabely s konektorem RJ45 Délka 1,5 m DC1, DA1 DX-CBL-PC-1M Délka 0,5 m DC1, DA1 DX-CBL-RJ45-0M Délka 1 m DC1, DA1 DX-CBL-RJ45-1M Délka 3 m DC1, DA1 DX-CBL-RJ45-3M Zakončovací odpor - DC1, DA1 DX-CBL-TERM Kabelové rozbočky RJ45, 3 zásuvky DC1, DA1 DX-SPL-RJ45-3SL RJ45, 2 zásuvky/1 zástrčka DC1, DA1 DX-SPL-RJ45-2SL1PL
