1 S t ř e d n í š k o l a s t a v e b n í J i h l a v a Sada 1 Klempířská technologie 13. Měření posuvným měřítkem a mikrometrem Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Ing. Josef Štrouf 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

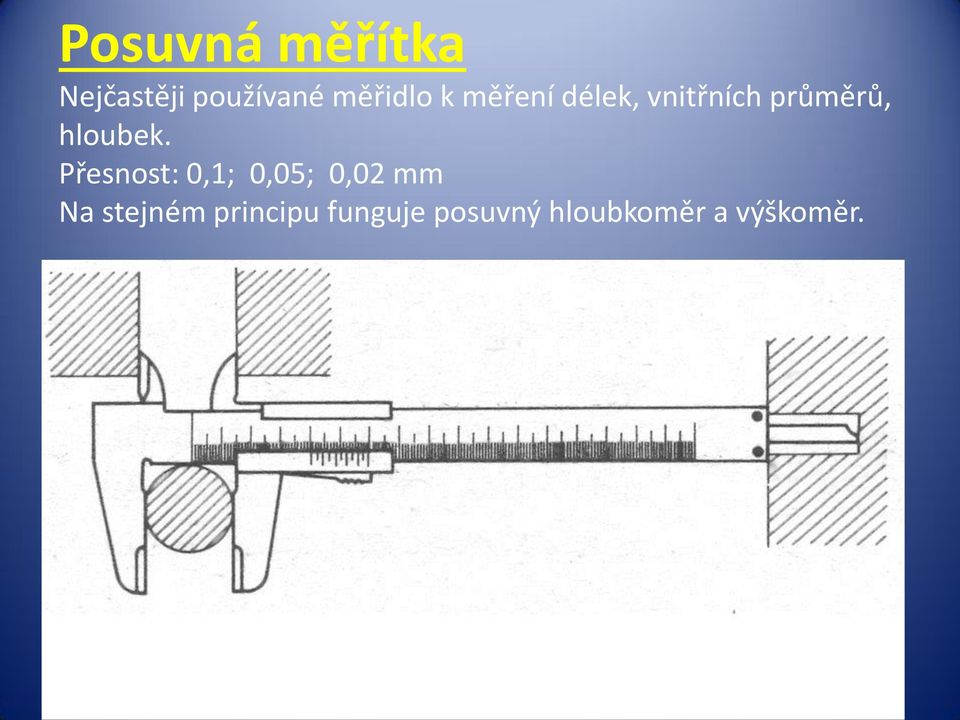

2 Posuvná měřítka Nejčastěji používané měřidlo k měření délek, vnitřních průměrů, hloubek. Přesnost: 0,1; 0,05; 0,02 mm Na stejném principu funguje posuvný hloubkoměr a výškoměr.

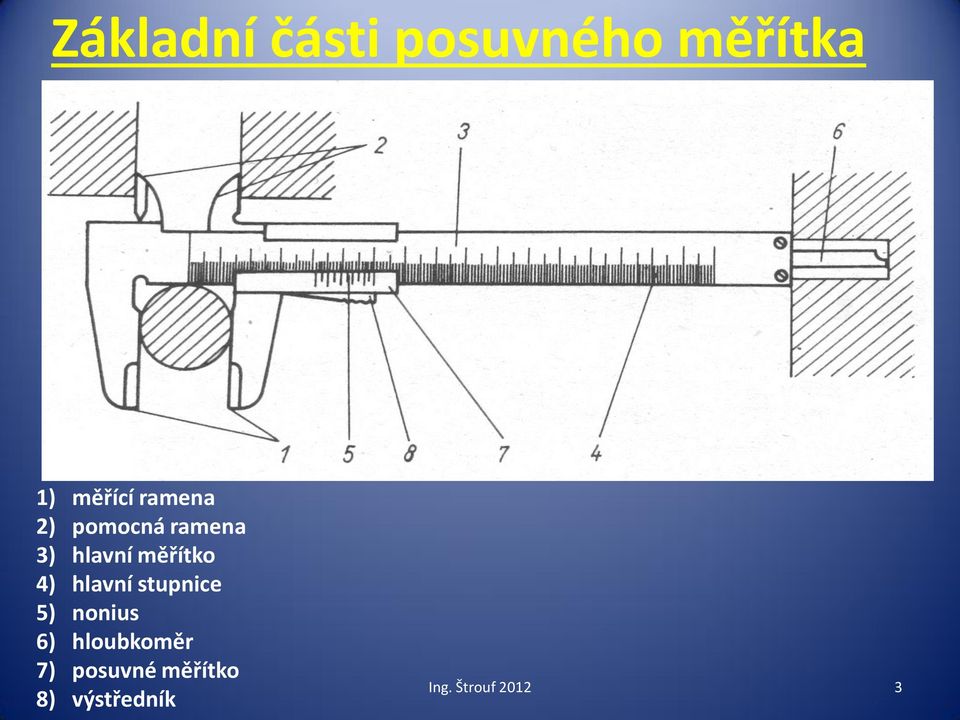

3 Základní části posuvného měřítka 1) měřící ramena 2) pomocná ramena 3) hlavní měřítko 4) hlavní stupnice 5) nonius 6) hloubkoměr 7) posuvné měřítko 8) výstředník Ing. Štrouf

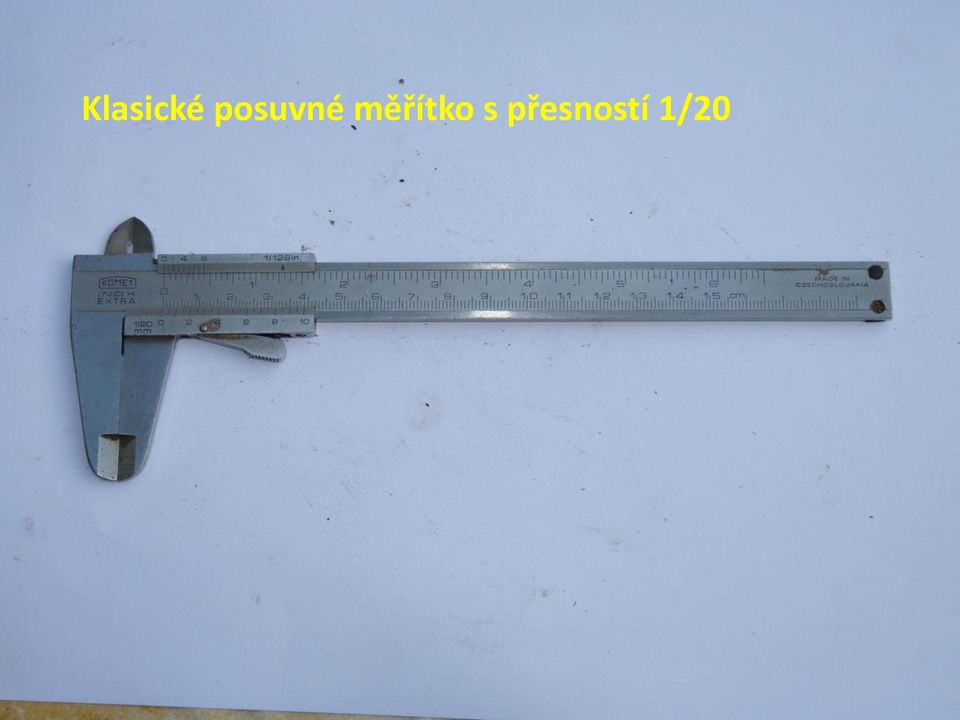

4 Klasické posuvné měřítko s přesností 1/20

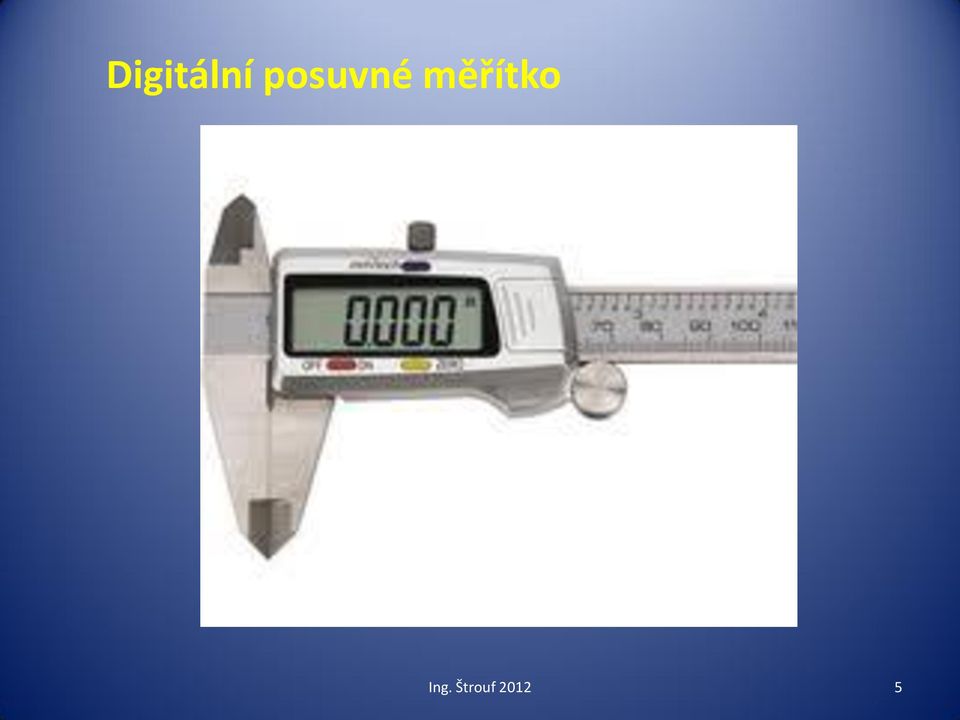

5 Digitální posuvné měřítko Ing. Štrouf

6 Noniusové stupnice posuvného měřítka 1/10 = 0,1 1/20 = 0,05 1/50= 0,02 Ing. Štrouf

7 Posuvná měřítka 39 mm hlavní stupnice rozděleno na 20 dílků nonia 1dílek je 1/20mm

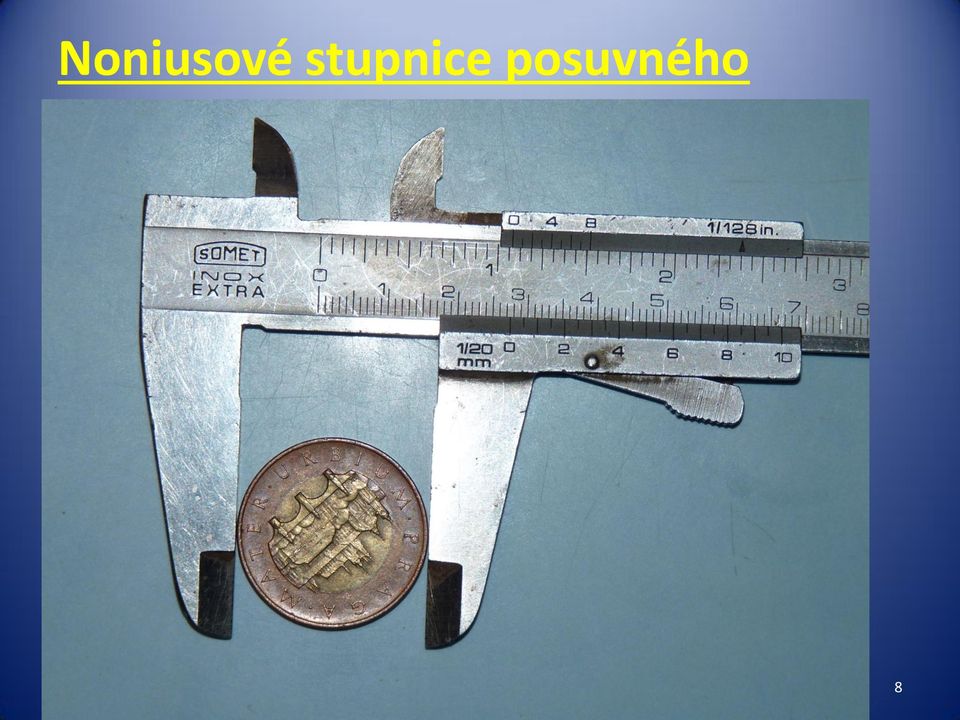

8 Noniusové stupnice posuvného měřítka Ing. Štrouf

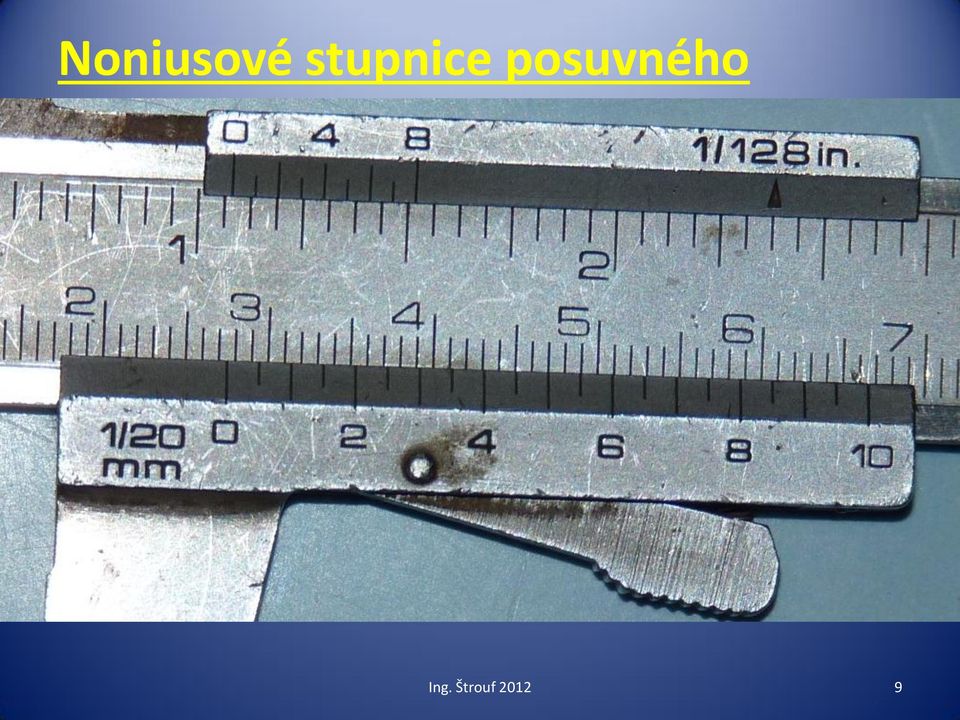

9 Noniusové stupnice posuvného měřítka Ing. Štrouf

10 Měřený předmět sevřeme měřícími rameny (1) 2. Prvně odečítáme na hlavní stupnici (4), odečítáme proti rysce 0 nonia (5) 3. Dočítáme ze stupnice nonia (5) dle toho, jaký dílek se kryje s jakoukoli ryskou hlavní stupnice (4) Ing. Štrouf

11 1. Měřený předmět sevřeme měřícími rameny (1) 2. Na hlavní stupnici (4), odečítáme 27mm 3. Dočítáme ze stupnice nonia (5) dle toho, jaký dílek se kryje s jakoukoli ryskou hlavní stupnice (4) 4. Na noniu se kryje hodnota 4, to je 0,5mm 5. Celkem jsme naměřili 27,5 mm (Mince 50 Kč má průměr 27,5mm) Ing. Štrouf

12 Mikrometry Velmi přesná měřidla Přesnost: 0,01 mm Základem měřidla je mikrometrická hlavice šroub se závitem o stoupání 0,5 mm.

13 Druhy: Třmenový mikrometr (měřící rozsah 0 25mm; 25-50mm; a dále po 25mm Mikrometrický hloubkoměr Mikrometr na otvory Mikrometrický odpich

14 Mikrometrický šroub Ing. Štrouf

15 Mikrometry Velmi přesná měřidla Přesnost: 0,01 mm Základem měřidla je mikrometrická hlavice šroub se závitem o stoupání 0,5 mm. Otočením bubínku s hlavní stupnicí o jednu otočku se trubka s vedlejší stupnicí a měřící kontakt posunou o 0,5 mm. Bubínek má stupnici po obvodě 1 dílek 0,01 mm. Prvně odečítáme na podélné stupnici trubky (po 0,5 mm) a dočítáme ze stupnice bubínku (po 0,01 mm).

16 Popis mikrometru 1. dotyky 5. brzda 2. třmen 6. řehtačka (s nastaveným momentem) 3. matice se stupnicí 4. mikrometrický šroub Ing. Štrouf

17 Odečítání rozměru na mikrometru 1. Otáčíme maticí se stupnicí (3) pomocí řehtačky (6) až po sevření měřené součásti 2. Prvně odečítáme na podélné stupnici trubky (po 0,5 mm) 3. Na podélné stupnici odečteme 7mm 4. Dočítáme ze stupnice bubínku matice (po 0,01 mm). 5. Na stupnici bubínku odečítáme 0mm 6. Celková měřená hodnota je 7 mm Ing. Štrouf

18 Odečítání rozměru na mikrometru 1. Otáčíme maticí se stupnicí (3) pomocí řehtačky (6) až po sevření měřené součásti 2. Prvně odečítáme na podélné stupnici trubky (po 0,5 mm) 3. Na podélné stupnici odečteme 17mm 4. Dočítáme ze stupnice bubínku matice (po 0,01 mm). 5. Na stupnici bubínku odečítáme 34mm 6. Celková měřená hodnota je 17,34 mm Ing. Štrouf

19 Odečítání rozměru na mikrometru 1. Otáčíme maticí se stupnicí (3) pomocí řehtačky (6) až po sevření měřené součásti 2. Prvně odečítáme na podélné stupnici trubky (po 0,5 mm) 3. Na podélné stupnici odečteme 38,5mm 4. Dočítáme ze stupnice bubínku matice (po 0,01 mm). 5. Na stupnici bubínku odečítáme 0,45mm 6. Celková měřená hodnota je 38,5 + 0,45= 38,95mm Ing. Štrouf

20 Odečítání rozměru na mikrometru 1. Na podélné stupnici odečteme 49,5mm 2. Na stupnici bubínku odečítáme 19mm 3. Lze dočíst polovinu dílku 0,005mm (1 dílek = 0,01mm) 4. Celková měřená hodnota je 49,5+0,19+0,005= 49,695mm Ing. Štrouf

21 13. Měření posuvným měřítkem Literatura: a mikrometrem - Švangr, Vojtík.: Technologie ručního zpracování kovů, 3. neměnné vydání,sntl Praha, 88 stran, 203 obrázků, L13-C1-II-84/26176 Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je :Ing. Josef Štrouf. Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na Ing. Štrouf
