DEN LETIŠTĚ PŘEROV 16. července 2016

Transkript

1 LETOVÝ ŘÁD DEN LETIŠTĚ PŘEROV 16. července 2016

2 Obsah 1. Všeobecně 2. Místo konání, termín 3. Přílety - odlety 4. Letová zóna pro ukázky 5. Letová situace, osa ukázek, prostor pro diváky 6. Prostory pro vyčkávání 7. Omezení 8. Místní překážky 9. Postupy v případě nouze 10. Náhradní letiště 11. Nouzové opuštění letadla 12. Poskytování informací provozní jazyk 13. Služby, frekvence a volací znaky 14. Omezení 15. Předpisová základna, minimální meze při vystoupení 16. Minimální meteorologické podmínky 17. Postupy 18. Program ukázek 19. Přílohy

3 1. Všeobecně 1.1 Účel Účelem Letového řádu je stanovit postupy, pravidla a povinnosti pro letové a statické ukázky, které jsou závazné pro všechny účastníky akce. 1.2 Rozsah a povinnosti Letový řád je závazný pro všechny účastníky. Účastníci akce jsou povinni se s Letovým řádem seznámit a řídit se jím. Vedoucí odd. civilního letectví zajistí vyvěšení LŘ na webu prerov-airport.cz ZŘ LTP zašle LŘ všem zúčastněným posádkám 1.3 Terminologie Briefingová místnost: místo pro zabezpečení letových posádek (informace, odpočinek) a místo předletového briefingu. Je umístěn v prostorách budovy č. 222, přízemí. Koordinační středisko: provádí koordinaci letových ukázek a ostatních aktivit v rámci pořádané akce. Průlet: pouze průlet letadla nad drahou bez horizontálních a vertikálních manévrů až do meteorologických minim. Akrobacie: obraty letadla nad drahou a vymezeným prostorem s použitím horizontálních a vertikálních manévrů až do meteorologických minim nebo hranicím vymezeného prostoru. Nízká ukázka: ukázka limitovaná spodní základnou oblačnosti, dohledností anebo množstvím oblačnosti. Pilot však může použít vhodné akrobatické manévry. 1.4 Zkratky LKPO" KS ARR" DEP" ATC" VFR" VMC TWR" NOTAM" TWY" RWY" AGL" ICAO zkratka letiště Přerov Koordinační středisko přílet odlet řízení letového provozu pravidla létání za viditelnosti meterologické podmínky letu za viditelnosti VĚŽ, zde stanoviště RÁDIO - poskytování informací známému provozu aktuální informace o změnách postupů nebo charakteru činnosti a zařízení pojezdová dráha vzletová a přistávací dráha nad úrovní země

4 DLP Den letiště Přerov 1.5 Výhrady VFR příručka ČR a příslušné zprávy NOTAM musí být zkontrolovány před letem dle aktuálního platného vydání. 1.6 Koordinační středisko, členové. Jméno a příjmení Funkce v rámci DLP telefon Ing. Vlastimil Martinek Ředitel Dne letiště Přerov, statické a dynamické ukázky Michal Krejčiřík Zástupce ředitele Dne letiště Přerov. Řídící odbavovací plochy statických a dynamických ukázek, zabezpečení letového provozu Jiří Skřeček Logistické zabezpečení, stánkový prodej, atrakce Ing. Monika Vaculíková Koordinace dispečer - letové ukázky, spolupráce s moderátory, záznam letových ukázek Ing. Martina Čepelková VIP prostor, log. zabezpečení Ing. Marián Gagola Vedoucí záchranných prací. Požární zabezpečení Jiří Komosný Pořadatelská služba, koordinace s bezpečnostními složkami Miroslav Dobeš Letecké palivo, handling Místo konání, termín 2.1 Místo konání Letiště Přerov ICAO označení LKPO Vztažný bod letiště ARP (WGS 84) 49 25'33,3" N; 17 24'17,4"E, umístění střed RWY 24/06 Nadmořská výška m (676FT) ELEV Vzdálenost a směr od středu města - 4 km SW Přerov centrum Časové pásmo: GMT + 1 Informace o dráze RWY 06/ x 60m beton RWY 05/23 840x30m tráva 2.2. Prostředky pro spojení s letadly (radiové) Volací znak Přerov RADIO. Frekvence 127,775 Mhz.

5 Umístění na stanovišti Přerov RADIO, budova 222 (TWR) Prostředky pro pevnou spojovací službu Prostředky pro spojení s pozemním zabezpečením a pořadateli. Radiostanice ICOM, předladěná, mobilní telefony. Telefon stanoviště PŘEROV RADIO: Fax: provoz.lkpo@lompraha.cz 2.2 Termín akce Sobota 16. července 2016, SELČ Letové ukázky pro veřejnost SELČ Nácviky letových ukázek není zamýšleno Briefing pro letové posádky vyhlídkových letů - sobota v v budově č. 222 (TWR), briefingová místnost, přízemí. Briefing pro letové posádky a piloty RC modelů vystupující do sobota v v budově č. 222 (TWR), briefingová místnost, přízemí. Briefing pro letové posádky vystupující od sobota v v budově č. 222 (TWR), briefingová místnost, přízemí. (Všechny časy uvedeny v SELČ). 3. Přílety odlety 3.1 Všeobecné pokyny Piloti přilétávajících a odlétávajících letadel musí dodržovat pravidla a postupy uvedené ve VFR příručce-čr, Předpisu L2 a Letovém řádu v zájmu plynulosti a bezpečnosti provozu. Pro přílet a odlet zkontrolujte VFR příručku-čr. Požadavky mimo standardní služby uvedené ve VFR příručce-čr na přílet, odlet a handling projednávejte s koordinačním střediskem (KS). Kontaktujte KS, pokud dojde k nějaké změně před letem. Pokud se změna udála za letu, sdělte ji službě poskytování informací známému provozu - dispečer Přerov RÁDIO. ARR/DEP koordinujte s dispečerem Přerov RÁDIO 127,775 MHz. Zóna pro letové ukázky je aktivována po dobu oficiálního programu od do SELČ. 3.2 Přílety Přílety statických ukázek a hostů od SELČ nebo po dohovoru v pátek od SELČ.

6 Plánované přílety hostů oznamte na tel nebo stanovišti Přerov RÁDIO nejpozději den předem. Termíny příletů účastníků dynamických ukázek jsou v sobotu od SELČ. Po dohovoru také v pátek od SELČ. Přílety jsou povoleny za podmínek VMC, pravidel VFR v souladu s VFR příručkou-čr. VFR situace a RWY v užívání je znázorněna v Příloze č. 1. DNE 15. a NEBUDOU PRO HOSTY A ÚČASTNÍKY AKCE VYBÍRÁNY ŽÁDNÉ PŘISTÁVACÍ A PARKOVACÍ POPLATKY Umístění návěstí a ukazatelů, systém značení Ukazatel směru větru včetně kružnice o průměru 15 m, šíře 1m - místěn 150 m vlevo od dráhy 06 Ukazatel směru větru včetně kružnice o průměru 15 m, šíře 1m - místěn 150 m vlevo od dráhy 24 RWY osové a prahové značení, značení dotykového pásma, postranní dráhové značení TWY osové značení čáry žluté barvy, značky vyčkávacích míst 3.3. Údaje o provozních plochách Vzletová a přistávací dráha RWY (označení, zeměpisný směr, rozměry, povrch, únosnost, sklony, vyhlášené délky TORA, ASDA, TODA, LDA) RWY Rozměry m Vyhlášené délky RWY Označení Kurz RWY TORA TODA ASDA LDA Únosnost Povrch o GEO 242 o MAG 2500 x PCN 23/R/D/W/T Beton o GEO 064 o MAG 2500 x PCN 23/R/D/W/T Beton o 840 x kg/ 0,7 MPa Tráva o 840 x kg / 0,7 MPa Tráva Okruhy jsou prováděny na sever: RWY 06 (05) levý okruh, RWY 24 (23) pravý okruh V závorce údaje pro travnatou dráhu. ATZ kružnice o poloměru 3NM se středem v poloze ,00 N ,00 E, 4000 ft AMSL/GND Dodržte publikovaný tvar letištního okruhu (viz VFR-AD-LKPO) a výšku okruhu 500 ft AGL, ohlaste dráhu Vámi vybranou pro přistání (betonová 06/24 nebo travnatá 05/23). Z důvodu omezení hlukové zátěže omezte dobu letu nad zastavěnými místy. Oznamte stanovišti poskytování informací, zda je letoun určen na statickou nebo na dynamickou (letovou) ukázku a pojíždějte opatrně na místo stání podle pokynů pořadatelů.

7 (Statické ukázky hostů - pojíždění po TWY B. Dynamické ukázky, statické ukázky AČR a CLV, pojíždění po TWY A). Schéma pojíždění a parkovacích ploch viz Příloha č Stání letadel Letadla pro dynamické ukázky parkují dle pokynů řídícího odbavovací plochy podél APN W, západní část. Záloha TWY C. Letadla pro statické ukázky a letadla návštěvníků parkují dle pokynů řídícího odbavovací plochy podél APN W, severovýchodní část a mezi APN W a TWY B na travnaté ploše. Pořadatel akce disponuje univerzálním zařízením pro vlekání (do 6350 kg) a disponuje pouze omezeným počtem zakládacích klínů ke kolům, proto žádá účastníky o vlastní zajištění těchto pomůcek. Nejpozději 4 dny před konáním akce oznamte provozovateli letiště Váš požadavek na letecké palivo (k dispozici AVGAS 100LL, F-34). Při doplňování pohonných hmot velitel letadla s pořadateli zajistí, aby plnící hrdla nádrží byla ve vzdálenosti minim. 15m od zábrany pro návštěvníky. Po zajištění letadla v místě parkování se posádky účastníků dynamických ukázek dostaví na 9.15 SELČ do briefingové místnosti TWR přízemí, kde bude proveden vlastní briefing. 3.4 Statické ukázky na APN W a travnaté ploše mezi TWY B a APN W Na APN W a travnaté ploše mezi TWY B a APN W budou umístěna letadla pro statickou ukázku a letadla návštěvníků. Na těchto plochách bude umožněn pohyb letadel vlastní silou pouze za přítomnosti a navádění řídícího odbavovací plochy. Způsob pojíždění viz. Příloha č. 2. Schéma pojíždění a parkovacích ploch letadel. 3.5 Odlety Odlety letadel návštěvníků, vystupujících i letadel ze statické ukázky plánován od SELČ dle pokynů dispečera stanoviště Přerov RÁDIO. Vystupující letadla mohou odletět také po dohovoru s dispečerem i po ukončení své ukázky z chodu, výška 1000ft AGL. 4. Letová zóna pro ukázky Letová zóna pro ukázky je ohraničena: - horizontálně kruhem o poloměru 5,5km 3 NM (viz Příloha č. 1) - vertikálně GND do FL 60. Vydána navigační výstraha na dobu od SELČ. - Od do SELČ nebudou, kromě účastníků, povoleny přílety a průlety letovou zónou.

8 Během letových ukázek musí být tato zóna bez dalších letadel, kromě letadel vystupujících na akci dle časového harmonogramu. Po dobu letových ukázek AČR nebude povolena žádná jiná letová činnost, včetně leteckých modelářů. Služba dispečera stanoviště Přerov RÁDIO bude koordinovat vyhlídkové lety z TWY B. Žadatelé o provádění vyhlídkových letů doloží nákres letu na mapovém podkladu s uvedením výšky letů a volacím znakem. 5. Letová situace, osa ukázek, prostor pro diváky Směr plných a nízkých ukázek a průletů v případě špatného počasí je rovnoběžný s RWY 06/24. Display linie pro letadla rychlostí km/hod je vyznačena na RWY 06/24 osovým značením. Délka čar je 30m, rozestup čar 20 m. Jižní hraniční osa display linie pro letadla rychlostí je tvořena jižním okrajem pásu RWY 06/24 a v terénu je označena bílou plnou čárou. Viz. Příloha č Prostory pro vyčkávání Případné vyčkávání se bude provádět jižně RWY na hranici ATZ (západně obce Říkovice). Přílet do prostoru ukázek nesmí probíhat nad prostorem pro diváky. Minimální výška pro vyčkávání před ukázkou je 1000 ft AGL pro letouny a 500 ft AGL pro vrtulníky. 7. Omezení Nepřelétávejte souvisle obydlená území v malých výškách - omezení hlukové zátěže. 8. Místní překážky Místo ELEV (ft/m) WGS-84 Značení* BRODEK U PŘEROVA - komín cukrovaru 941 ft/286,7 m ,76 N ,57 E 0 BRODEK U PŘEROVA - komín cukrovaru 862 ft/262,6 m ,23 N ,54 E 0 HELFŠTÝN hrad 1373 ft/418,4 m ,05 N ,40 E 0 HOLÝ KOPEC televizní vysílač CHROPYNĚ - komín TECHNOPLAST CHROPYNĚ - komín TECHNOPLAST TOVAČOV - věž zámku 1375 ft/419 m ,99 N ,16 E ft/316,6 m ,00 N ,63 E ft/276,8 m ,70 N ,62 E ft/288,2 m ,49 N ,15 E 0 TOVAČOV kostel 820 ft/249,9 m ,41 N ,75 E 0 PŘEROV - komín teplárny 1095 ft/333,6 m ,45 N ,02 E 3

9 PŘEROV komín PRECHEZA, a.s ft/308,5 m ,86 N ,45 E 3 PŘEROV komín PRECHEZA, a.s. 889 ft/273,7 m ,90 N ,45 E 3 PŘEROV komín PRECHEZA, a.s ft/307 m ,22 N ,58 E 3 PŘEROV komín PRECHEZA, a.s ft/306,9 m ,54 N ,25 E 3 PŘEROV komín PRECHEZA, a.s ft/308,3 m ,63 N ,00 E 3 PŘEROV - komín SME, a.s 952 ft/290,1 m ,57 N ,15 E 0 PŘEROV - komín SME, a.s 954 ft/290,7 m ,33 N ,75 E 0 PŘEROV komín keramičky PŘEROV PŘEDMOSTÍ komín teplárny 861 ft/262,4 m ,65 N ,89 E ft/292 m ,38 N ,97 E 3 stožár na záp. stojánce - západní 745 ft/227 m ,09 N ,66 E 3 stožár na záp. stojánce - střední 745 ft/226,8 m ,51 N ,56 E 1 stožár na záp. stojánce - východní 747 ft/227,4 m ,88 N ,39 E 3 stožár větroměrný - západní 696 ft/212 m ,72 N ,70 E 3 stožár větroměrný - východní 705 ft/215 m ,15 N ,70 E 3 9. Postupy v případě nouze 9.1 Pokud se vyskytne jakákoli závada na letadle, pilot / posádka pocítí zdravotní problém nebo se objeví jakákoliv okolnost narušující letovou ukázku: Přerušte ukázku Udělejte nezbytně nutná opatření pro pokračování v letu Nastoupejte bezpečnou výšku Oznamte situaci stanovišti poskytování informací na LKPO Vyhodnoťte situaci Proveďte nouzové postupy Přistaňte 9.2 Dispečer stanoviště poskytování informací LKPO ukončí letovou ukázku při jakémkoliv nouzovém stavu, který může ohrozit bezpečnost letových ukázek a letového provozu na LKPO. 9.3 Při ztrátě radiového spojení během letové ukázky přerušte ukázku a přistaňte

10 9.4 Při ztrátě rádiového spojení při vyčkávání nastavte 7600 na odpovídači a přistaňte v plánovaném čase. 10. Náhradní letiště 10.1 Všeobecně Dispečer stanoviště RÁDIO poskytne na vyžádání informaci o situaci na náhradních letištích. Aktuální situace na náhradních letištích je k dispozici v briefingové místnosti. Plánujte palivo pro ukázky s ohledem na možnost bezpečného odletu na náhradní letiště v souladu s letovou příručkou Náhradní letiště (volací značka, frekvence, nadmořská výška, VPD, GEO, DIST) Prostějov Kroměříž Ostrava Vyškov Brno Tuřany Olomouc volací značka ICAO LKPJ LKKM LKMT LKVY LKTB LKOL frekvence 126,900 (Prostějov RADIO) 122,200 (Kroměříž RADIO) 120,800 (Mošnov TWR) 119,375 (OSTRAVA RADAR) 120,325 (Vyškov RADIO) 119,600 (Tuřany TWR) 127,350 (BRNO RADAR) 118,000 (Olomouc RADAR) nadmořská výška 702 ft 617 ft 844 ft 915 ft 778 ft 869 ft Rozměry VPD 1000 x 60 (tráva) 770 x 30 (tráva) Označení VPD GEO DIST 12/ km 03/ km 3500 x 63 (beton) 04/ km 1280 x 60 (tráva) 2650 x 60 (beton) 800 x 30 (tráva) 760 x 30 (tráva) 760 x 30 (tráva) 420 x 40 (asfalt) 02/ km 10/28 09/27 09L/27R 09R/27L 10/ km km 11. Nouzové opuštění letadla 11.1 Urgentní Namiřte letadlo mimo diváky a obydlená místa. Postupujte dle letové příručky S dostatkem času Oznamte situaci stanovišti poskytování informací Přerov RADIO 127,775 MHz Nastavte 7700 na odpovídači Leťte do prostorů směrem k obcím Brno, Vyškov. Postupujte dle letové příručky

11 12. Poskytování informací - jazyk Jazykem při poskytování informací provozu je jazyk český. Dispečer stanoviště RÁDIO může dle aktuální potřeby povolit použití anglického jazyka. Při akci může asistovat civilnímu personálu stanoviště poskytování informací vojenský koordinátor. 13. Služby, frekvence a volací znaky Na LKPO je zajištěna služba poskytování informací známému provozu a záchranná požární služba dle předpisu L Komunikační frekvence na LKPO PŘEROV RADIO Pozemní zabezpečení, pořadatelé - radiostanice ICOM 127,775MHz 172,325 MHz Ukázky rádiem řízených modelů do hmotnosti 20 kg budou prováděny výhradně na frekvenci 2,4 GHz 13.2 Volací znaky Váš volací znak používejte po celou dobu konání akce tj. pro přílet, odlet a letové ukázky Volací znaky organizátorů Volací znaky se používají ve všech rádiových sítích, které jsou v provozu na akci. Na frekvencích dle bodu 13.1 mohou komunikovat jen osoby s oprávněním: Dispečer dispečer Pořadatelé.pořadatel Vojenský koordinátor na TWR.voják Pozemní zabezpečení údržba Řídící odbavovací plochy.marshall 14. Omezení 14.1 Sestavy pro lety k letové ukázce smí obsahovat jen prvky pilotáže schválené pro daný typ letadla. Posádka letadla nesmí provádět ve směru prostoru vyhrazeného pro diváky manévr, jež obsahuje pád, souvrat nebo vývrtku Vedoucí skupin musí stanovit bezpečné horizontální a vertikální rozstupy letadel ve skupině Rozestupy Jedna ukázka letadlo nebo skupina v předváděcí zóně s výjimkou dohodnutého vyčkávání Nepřekračujte rychlost letu při ukázce nad 250 kt /460 km/hod Obě RWY na LKPO musí být v době letové ukázky volné.

12 14.6 Během seskoků padákem se nesmí konat žádná letová aktivita v zóně, kromě vysazujících letadel. Motory (rotory) letadel na LKPO musí zůstat vypnuty a obě RWY musí být volné do doby přistání posledního výsadkáře. 15. Minimální meze při vystoupení Minimální výšky nad překážkami Průlety Nízká ukázky Plná ukázka Vrtulníky 50 ft 100 ft 150 ft Letouny 150 ft 300 ft 300 ft Pokud se zde uvedené minimální výšky liší od minimálních výšek, které má pilot uvedeny v Povolení k předvedení leteckého vystoupení, pak platí hodnoty vyšší Předpisová základna, minimální vzdálenosti Předpisová základna: dokument Podmínky pro pořádání let. veřejných vystoupení CAA- SLP-001-1/06, dokument LAA LA-6 Podmínky pro pořádání veřejných leteckých vystoupení SLZ, dokument Ministerstva obrany - vojenský předpis Let-1-1 Předpis pro létání. Mez vystoupení minimální vzdálenost od linie veřejnosti je stanovena dle Podmínek pro pořádání let. veřejných vystoupení CAA-SLP-001-1/06. Mez vystoupení 100 m pro ukázky v = km/hod je na terénu vyznačena bílou plnou čárou, která je rovnoběžná s RWY 06/24. Mez vystoupení 230 m pro ukázky v = km/hod. viz Příloha č Postupy Během akce používá stanoviště poskytování informací standardní postupy. Po oznámení ukončení ukázky očekává stanoviště poskytování informací Přerov RÁDIO přistání na LKPO nebo po dohodě odlet z chodu mimo ATZ. 16. Minimální meteorologické podmínky Pilot musí před letovou ukázkou vyhodnotit aktuální stav počasí Průlety a nízká ukázka Vrtulníky Letouny Spodní Typ ukázky Počet letadel Dohlednost základna Dohlednost základna oblačnosti oblačnosti 1 1,0 km 200 ft 3,7 km 1000 ft Průlety 2-4 1,5 km 300 ft 3,7 km 1000 ft Nízká ukázka bez vertikálních manévrů 1 3,7 km 1000 ft 3,7 km 1000 ft 2-4 3,7 km 1000 ft 3,7 km 1000 ft

13 16.2 Plná akrobatická ukázka Pokrytí oblačnosti méně než 5/8. Základna oblačnosti výše než 2000 ft AGL. Akrobatické obraty jen mimo oblačnost. Pilot musí vidět mez vystoupení a prostor pro diváky. 17. Postupy 17.1 Všechna vystoupení musí být verifikována zástupcem KS pro dynamické ukázky Před vystoupením se velitelé letadel zúčastní předletového briefingu v budově TWR briefingové místnosti. Ukázky z chodu lze po dohodě řešit aktuálním telefonním briefingem před vlastním vzletem ( ) Velitel letadla se podle aktuálního počasí rozhodne, zda bude létat pouze průlety, nízkou nebo plnou akrobatickou ukázku v souladu s minimy tohoto dokumentu Zástupce KS pro dynamické ukázky může nařídit posádce letět méně náročný druh letové ukázky Piloti spouští motory v takových časových rezervách, aby dodrželi plánovaný čas vystoupení Pilot nejpozději před pojížděním oznámí stanovišti poskytování informací, jaký druh letové ukázky bude létat. Po oznámení již druh ukázky nemění Velitel letadla odpovídá za zajištění provozu letadla v souladu s jakýmkoli omezením letové způsobilosti. 18. Program ukázek Program ukázek schvaluje zástupce KS pro dynamické ukázky, který vydá poslední detailní plán letových ukázek akce před zahájením briefingu se zohledněním aktuálních informací o účastnících a počasí. Změny v programu letových ukázek v průběhu akce provádí pouze zástupce KS pro dynamické ukázky. Informace o změnách budou vystupujícím posádkám k dispozici v briefingové místnosti. 19. Přílohy Příloha č. 1 Prostor ATZ a tvar okruhů na LKPO Příloha č. 2 Schéma pojíždění a parkovacích ploch letadel Příloha č. 3 VFR situace Příloha č. 4 Situační plán

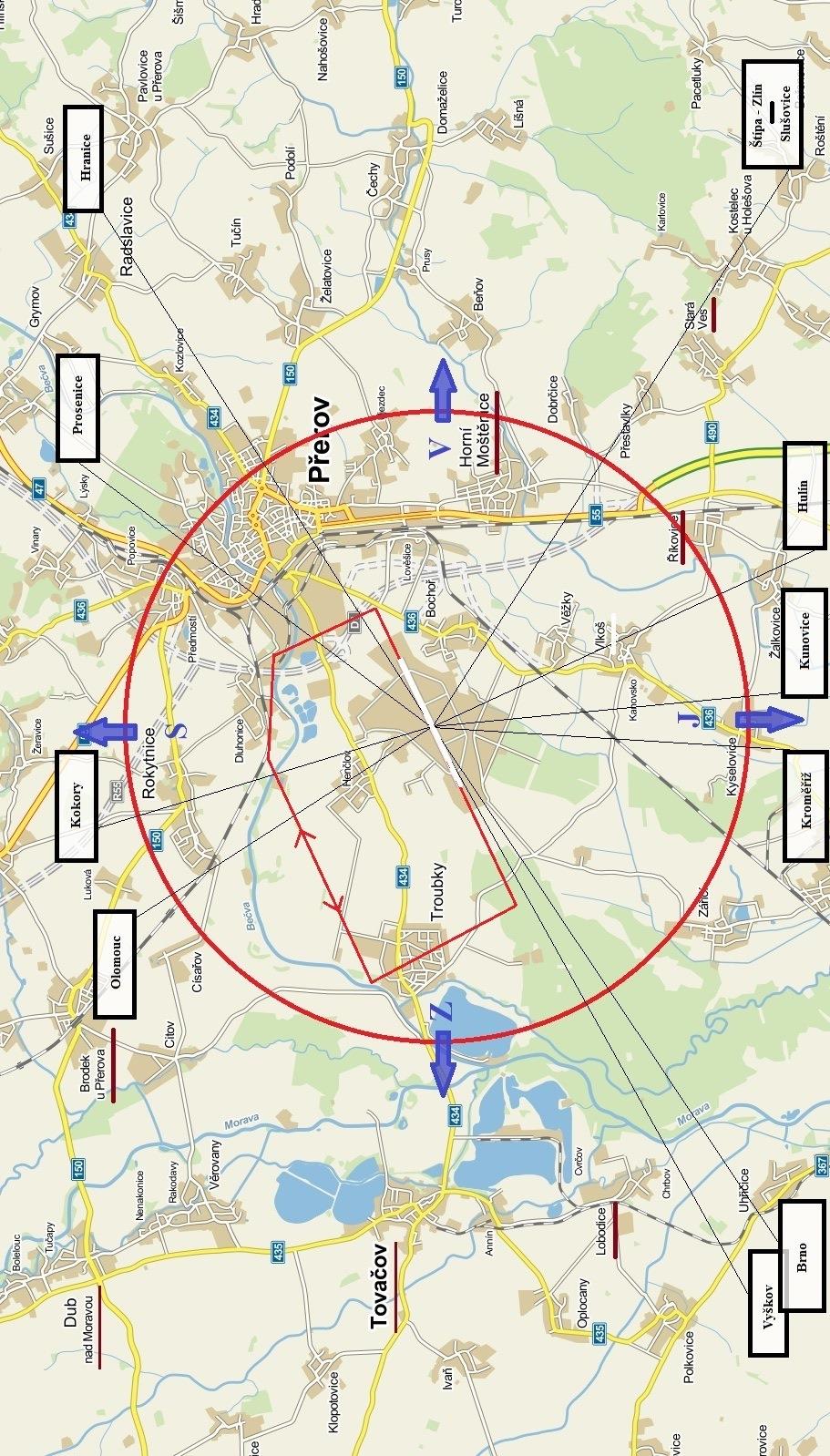

14 Příloha č. 1 Prostor ATZ a tvar okruhů na LKPO

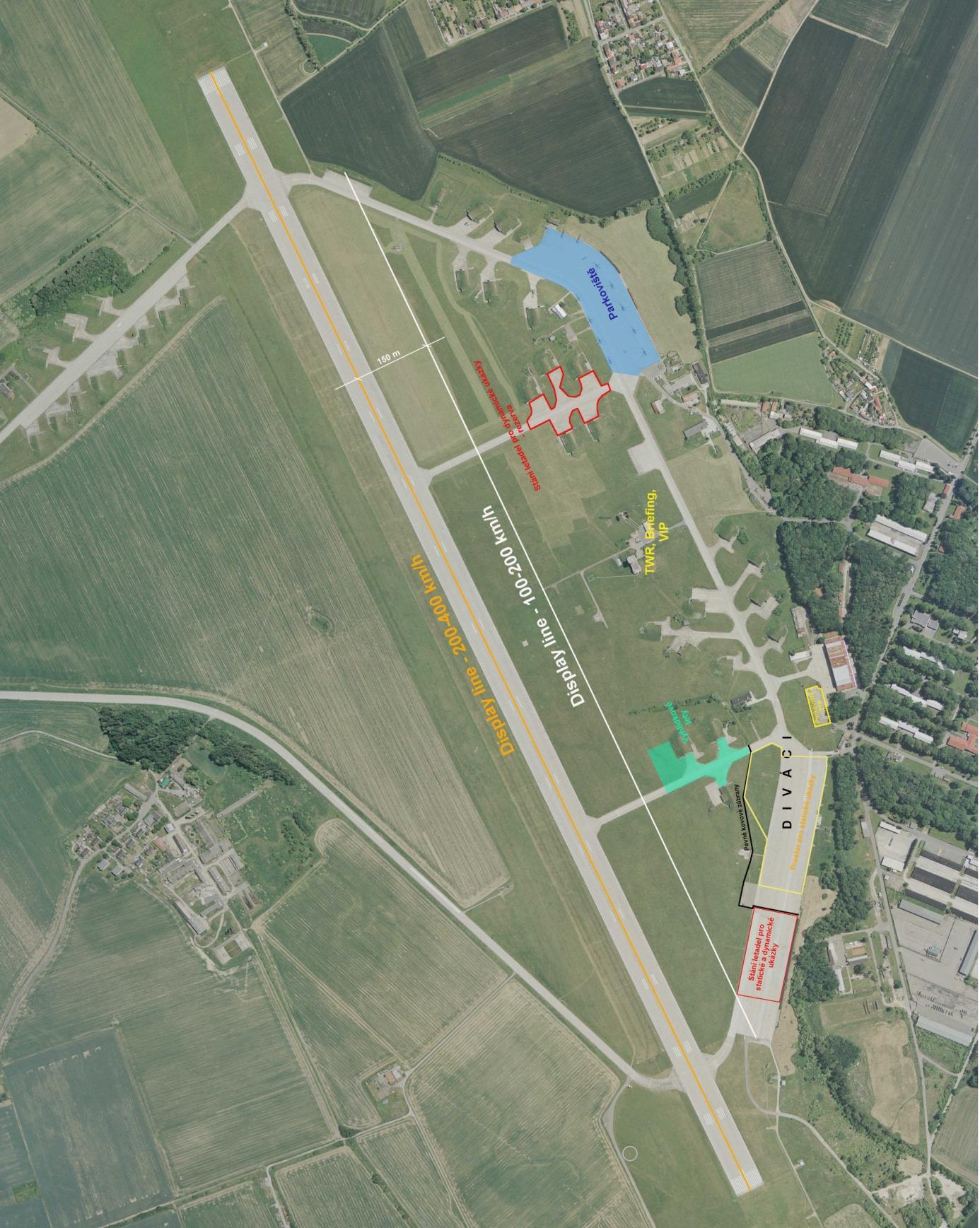

15 Příloha č. 2 Příloha č. 3 Schéma pojíždění a parkovacích ploch letadel Schéma pojíždění letadel TWY C Parkovací plochy - dynamické ukázky (Záloha) TWY B Parkovací plochy - statické ukázky Parkovací plochy - dynamické ukázky (Statické ukázky AČR, CLV) TWY A

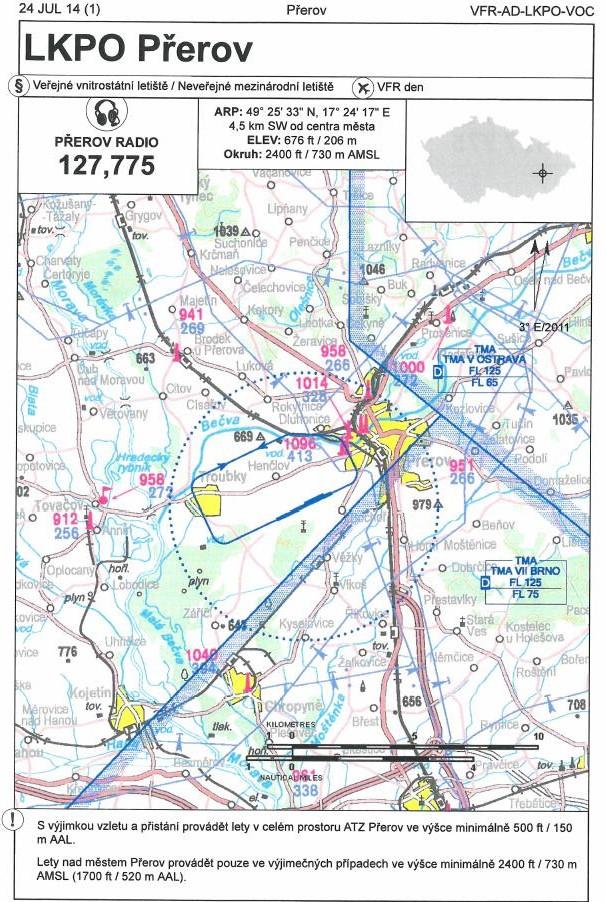

16 Příloha č. 3 VFR situace

17 TWR, briefing Příloha č. 4 Situační plán
