1 Analýza a modelování dat 3. přednáška Helena Palovská

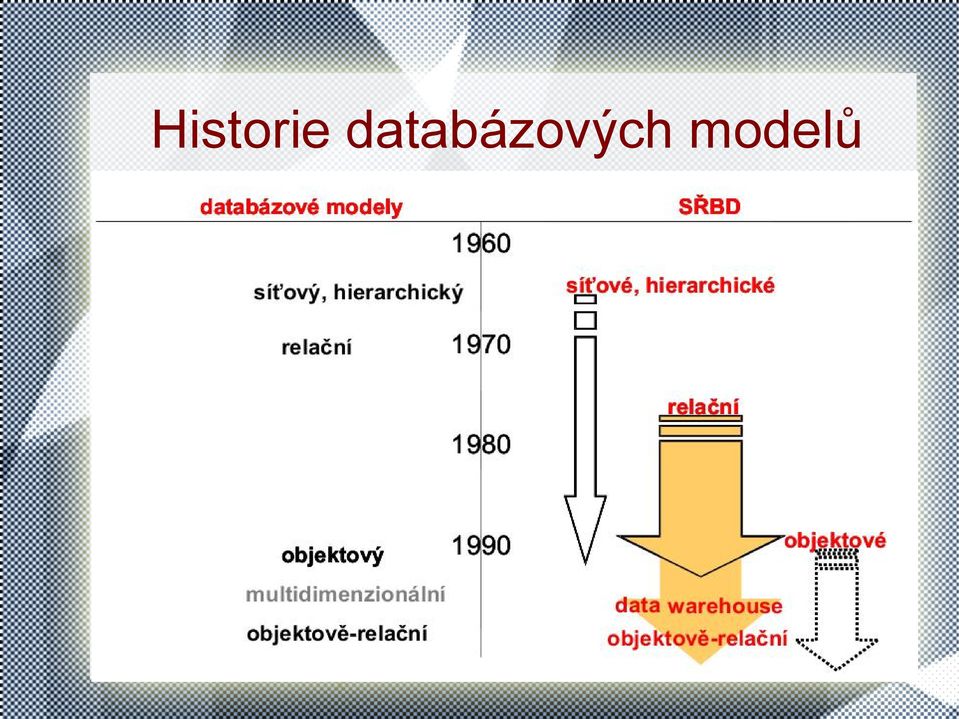

2 Historie databázových modelů

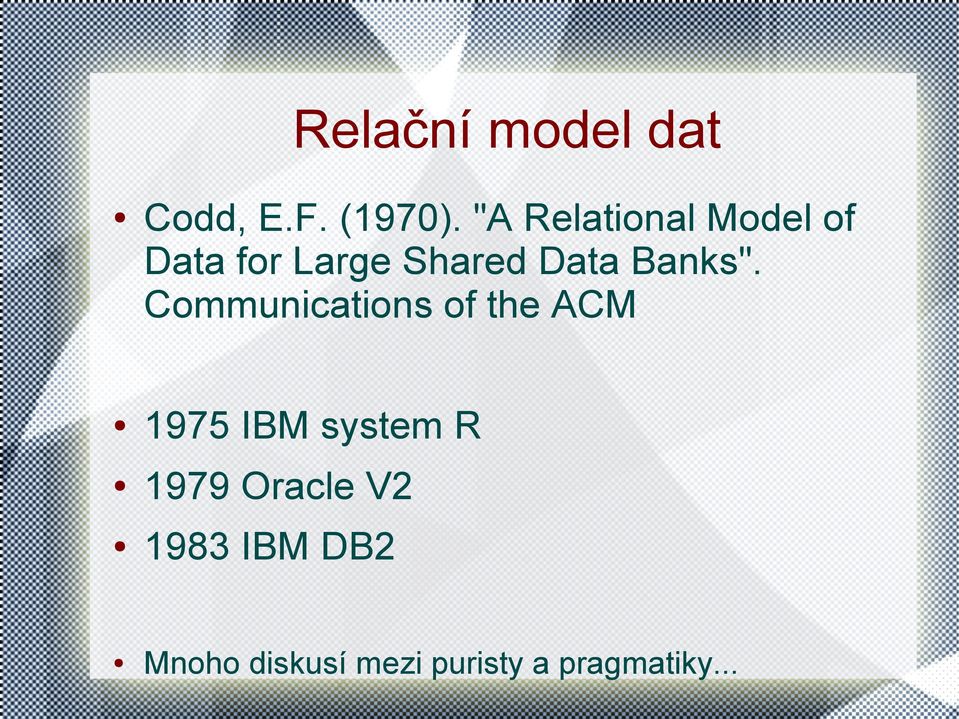

3 Relační model dat Codd, E.F. (1970). "A Relational Model of Data for Large Shared Data Banks". Communications of the ACM 1975 IBM system R 1979 Oracle V IBM DB2 Mnoho diskusí mezi puristy a pragmatiky...

4 Relační model idea Databáze uchovává fakta, nebo tvrzení považovaná za fakta. Např.: "Jan" je křestní jméno. "Novák" je příjmení. " " je telefonní číslo. Člověk s křestním jménem "Jan" a příjmením "Novák" má telefon " ".

5 Matematické značky místo vět Křestní_jméno("Jan") Příjmení("Novák") Telefonní_číslo(" ") Má_telefon("Jan","Novák"," ") Umoňují efektivněji uvažovat nad větami a jejich kombinacemi jakožto nad fakty.

6 Abstrakce vět relace x,x,z,w proměnné Křestní_jméno(x) Příjmení(y) Telefonní_číslo(z) Má_telefon(x,y,z) Telefonní_operátor(w) Poskytuje_spojení_s(w,z) unární relace ternární relace unární relace binární relace Lze chápat i jako logické operátory...

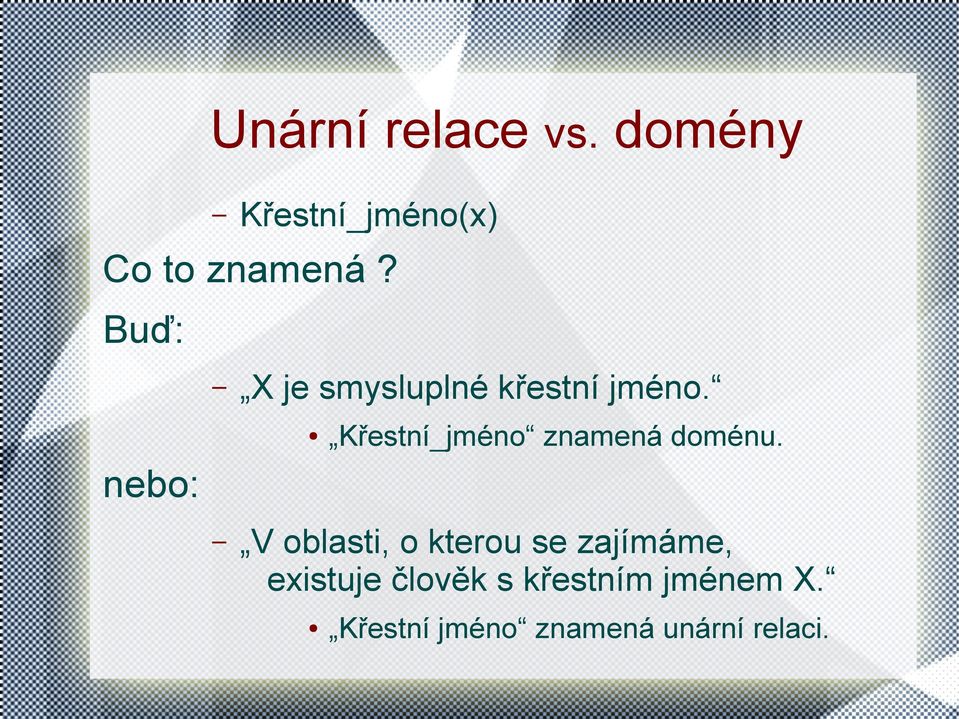

7 Unární relace vs. domény Křestní_jméno(x) Co to znamená? Buď: X je smysluplné křestní jméno. nebo: Křestní_jméno znamená doménu. V oblasti, o kterou se zajímáme, existuje člověk s křestním jménem X. Křestní jméno znamená unární relaci.

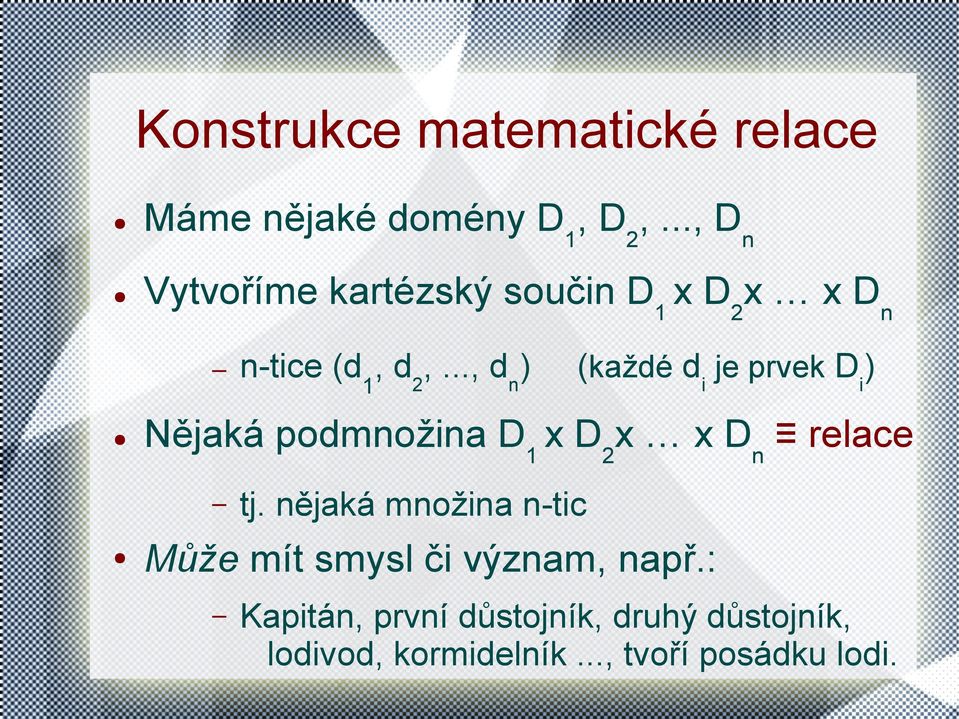

8 Konstrukce matematické relace Máme nějaké domény D 1, D 2,..., D n Vytvoříme kartézský součin D 1 x D 2 x x D n n-tice (d 1, d 2,..., d n ) (každé d i je prvek D i ) Nějaká podmnožina D 1 x D 2 x x D n relace tj. nějaká množina n-tic Může mít smysl či význam, např.: Kapitán, první důstojník, druhý důstojník, lodivod, kormidelník..., tvoří posádku lodi.

9 Databázová relace Názvy pro jednotlivé pozice v n-tici (alà role): Posádka_lodi(kapitán:x, první_důstojník:y, druhý_důstojník:z, ) x je z domény lidí s kapitánskou licencí, y a z jsou z domény lodních důstojníků,...

10 Více-ární relace Zákazník(id:i, jmeno:j, prijmeni:p, adresa:a, telefon:t) Interpretace: Existuje zákazník s id=..., jménem=..., atd. id, jmeno, prijmeni, adresa, telefon jsou názvy atributů atribut jmeno má doménu Křestní_jména, atribut telefon má doménu Telefony...

11 Relační model Používá relace i relace jako formální konstrukce tím umožňuje použít formální aparát relační algebru relační kalkul

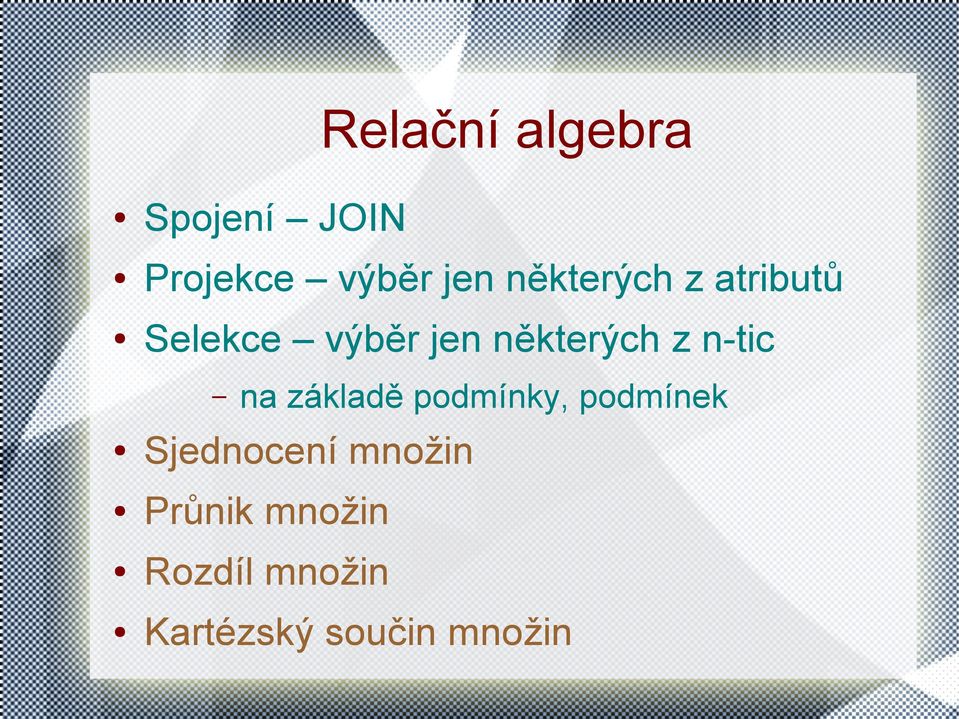

12 Relační algebra Spojení JOIN Projekce výběr jen některých z atributů Selekce výběr jen některých z n-tic na základě podmínky, podmínek Sjednocení množin Průnik množin Rozdíl množin Kartézský součin množin

13 Formulace požadavků na data Který dotaz nelze formulovat pomocí relační algebry? zkuste jako cvičení Odvozené relace definujeme jako výsledky operací relační algebry... Jazyk manipulace pomocí relační algebry... Informační princip (E.F.Codd): Všechny informace jsou reprezentovány jako datové hodnoty ve vztazích (=relacích).

14 SQL a relační algebra Se odlišují v relaci mohou být duplicitní n-tice NULL hodnoty (v různém významu?) je možno využít pořadí sloupců je možno specifikovat pořadí řádků agregace LEFT/RIGT join...

15 Výhody relační algebry (ideálního SQL ) Jednoduchý jazyk na logické úrovni fyzické operace jsou zapouzdřeny, v zodpovědnosti SŘBD změny ve fyzické realizaci neovlivní sémantiku příkazů jazyka Vyjadřovací síla jazyka Neprocedurální dotazovací i manipulační jazyk

16 Nevýhody relačního modelu Není nikde dokonale implementován, různé SŘBD mají různé verze SQL SQL (nebo dokonce relační algebra či kalkul) jsou pro leckoho obtížné

17 Jak navrhnout relační databázi? ER model relační schéma transformace je rutinní postup viz např. Zdola nahoru na základě funkcionálních závislostí

18 Funkcionální závislosti Atributy: přednáška, učitel, místnost, hodina, student, známka Platné závislosti (v daném semestru): každou přednášku přednáší jediný učitel každý student má z každé přednášky jedinou známku v jedné místnosti se v jedné vyučovací hodině koná jediná přednáška

19 Funkcionální závislosti každý učitel učí v jedné vyučovací hodině v jediné místnosti každý student má na svém rozvrhu v jedné vyučovací hodině jedinou místnost Symbolicky P U, PS Z, HM P, HU M, HS M (Tyto konkrétní závislosti jsou neodvoditelné žádná z ostatních.) Detailně viz.

20 Multizávislost Všechny kombinace (hodina,místnost), do kterých je umístěna výuka nějaké přednášky, má na svém rozvrhu každý student, který má zapsanou tuto přednášku. Polopaticky: v kontextu jedné přednášky obsahuje rozvrh kombinace studentů a rozvrhových okének způsobem každý s každým Symbolicky: P HM, a také P S (v kontextu P U,PS Z)

21 Návrh dekompozicí Známe závislosti P U, PS Z, HM P, HU M, HS M 1 2 Multizávislost P HM, a také P S 3 Postupně navrhujeme relace: 3 Přednáší(P,U) Byl_ohodnocen(S,P,Z) Se_vyučuje(P,H,M) mezi relacemi zbylo omezení HS M

22 Návrh dekompozicí Jiné pořadí Byl_ohodnocen(P,S,Z) Přednáší(P,U) Je_podle_rozvrhu_v(S,H,M) Má_na_rozvrhu(S,H,P) mezi relacemi zbylo HM P a PH M Závěr: Při dekompozici podle závislostí volí analytik rozumné pořadí.

23 Návrh syntézou Vytvoříme soustavu závislostí vzájemně nedovoditelných jedna z ostatních. Seskupíme závislosti podle společných levých stran. Pro každou skupinu navrhneme relaci, bude mít klíč tvořen tou společnou levou stranou. Př.: P U, PS Z, HM P, HU M, HS M dá se dokázat HM HU Výsledek: (P,S,Z),(H,S,M),(U,H,M,P)

24 Normalizace databáze Vyhnout se aktualizačním anomáliím Mít stabilnější databázové schéma při rozšiřování světa zájmu Mít pravdivější a srozumitelnější databázové schéma pro bezchybné dotazy a manipulace Mít svobodu pro všemožné dotazování neztížit některé pohledy na data

25 Normální formy 1NF E.F.Codd 1970 (atributy=atomy) 2NF E.F.Codd 1971 (vždy na celém klíči) 3NF E.F.Codd 1971 (žádná tranzitivní závislost) BCNF E.F.Codd,R.F.Boyce 1974 (žádná netriviální závislost) Směrovací_čísla(Ulice, PSČ, Město) 4NF R.Fagin 1977 (žádná netriviální multizávislost) 5NF W.Kent 1983 obchodní zástupce prodává typ výrobků značky

26 Normální formy 6NF Ch.Date,H.Darven,N.Lorentzos ? o temporalitě

27 ER RDB schéma Důkladná informační analýza zkušeným analytikem, rutinní transformace normalizovaná databáze? Skoro vždy... A jestli někdo udělal chybu? Kontrola utilitami hledajícími závislosti... (náročné!)

28 Nevýhoda relačního modelu Normalizovaná databáze láme data do mnoha tabulek. Řešení: vědomá a záměrná denormalizace urychlit některá vyhledávání urychlit některé výpočty je to kompromis jedněch provozních požadavků (některých dotazů) vůči jiným (jiným dotazům, manipulacím)

29 STUDENT os_cis... ZAPIS os_cis id_kurz znamka KURZ id_kurz id_predmet obdobi den hodina mistnost ucitel Kandidátní klíče pro relaci KURZ: AK1=(odbobi,den,hodina,mistnost) AK2=(obdobi,den, hodina, ucitel) PREDMET id_predmet... UCITEL os_cis... MUZE_UCIT id_predmet os_cis Omezení pro studenta: TRIGGER BEFORE INSERT,UPDATE(os_cis,id_kurz) na ZAPIS podmínka pro ukončení transakce: EXISTS (select * from KURZ join ZAPIS using(id_kurz) where os_cis=new.os_cis and obdobi=(select obdobi from KURZ where id_kurz=new.id_obdobi) and den=(select den from KURZ where id_kurz=new.id_den) and hodina=(select hodina from KURZ where id_kurz=new.id_hodina) and new.id_kurz<>id_kurz))

30 PREDMET STUDENT os_cis... ZAPIS os_cis id_kurz obdobi den hodina znamka KURZ id_kurz id_predmet obdobi den hodina mistnost ucitel id_predmet... UCITEL os_cis... MUZE_UCIT id_predmet os_cis Kandidátní klíče pro relaci KURZ: AK1=(odbobi,den,hodina,mistnost) AK2=(obdobi,den, hodina, ucitel) Kandidátní klíč pro relaci ZAPIS: AK=(obdobi,den, hodina, os_cis) Integrita odvozených dat mezi ZAPIS, KURZ: TRIGGER before INSERT,UPDATE(id_kurz) new.obdobi:=select obdobi from KURZ where id_kurz=new.id_kurz; new.den:=select den from KURZ where id_kurz=new.id_kurz; new.hodina:=select hodina from KURZ where id_kurz=new.id_kurz;
