One Line Router RDJ1-A RDJ1-B RDJ1-C. Router pro jednu linku, 2 opera tory a 19 smeru vola nı NA VOD K OBSLUZE

Transkript

1 One Line Router Router pro jednu linku, 2 opera tory a 19 smeru vola nı RDJ1-A RDJ1-B RDJ1-C NA VOD K OBSLUZE

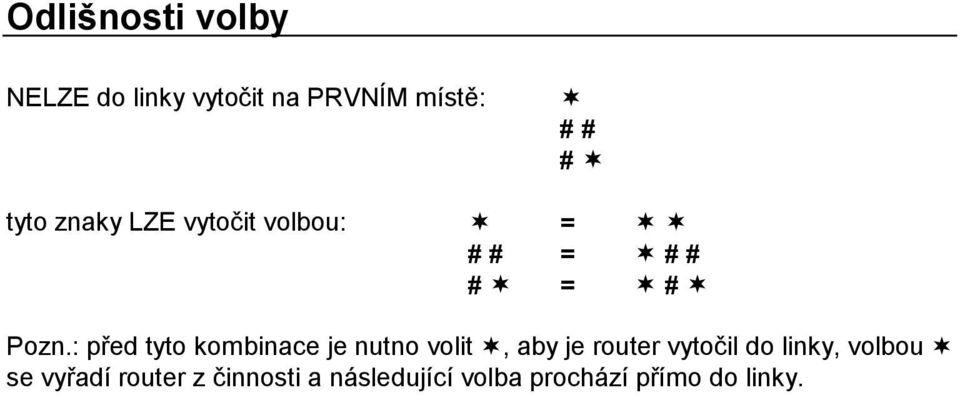

2 Odlisnosti volby NELZE do linky vytocit na PRVNIM mıste: # # # tyto znaky LZE vytocit volbou: = # # = # # # = # Pozn.: pred tyto kombinace je nutno volit, aby je router vytocil do linky, volbou se vyradı router z cinnosti a na sledujıcı volba procha zı prımo do linky.

3 Popis Toto zarızenı je urceno k usnadnenı vyta cenı volby na Vaseho poskytovatele (opera tora). Je napa jeno z telefonnı linky, tam kde je to nutnž, je mozno k zarızenı pripojit sıýovy adaptžr pro externı napa jenı. Dalsı variantou zarızenı je model na jednu polaritu linky ú tento model ma shodnž vlastnosti, ale nizsı cenu a pri instalaci je nutno urcit prepınacem polaritu pro spra vnou cinnost. RDJ1-A RDJ1-B RDJ1-C router pro obe polarity napa jeny z linky router napa jeny z linky s nutnostı urcit polaritu linky router pro obe polarity napa jeny adaptžrem Pozn. Typ A a B lze alternativne napajet adaptčrem Prıslusenstvı k routeru: RDN1 RDS1 napa jecı sıýovy adaptžr kabel pro pripojenı k pocıtaci ú RS232! UPOZORNENI! Router bez napa jec e (RDJ1-B) lze pouzıt tam, kde linkovy proud je pri napetı 15V vetsınez 15mA! Tato podmınka je splnena tžmer u vsech sta tnıch streden, ale nekterž pobockovž stredny tžto podmınce nevyhovı, potom je nutnž pouzıt napa jecı adaptžr. Instalace Uvedenı do provozu RDJ1-A,C spocıva pouze v pripojenı linky (pri pohledu na svorky ú leva ) a pripojenı telefonu (prava ). Pripojenı se prova dı pomocı standardnıch konektoru RJ11 a (C) pripojenı sıýovžho napa jece. U verze RDJ1-B je navıc nutno urcit polaritu linky, napa jec zde nenı ( pri zmacknutı tlacıtka pripojenžho routeru na linku musısvıtit LED). Zde je treba da t pozor na releovž pobockovž stredny, kdy polarita sta tnı linky (po volbe napr. 0 ) nemusı souhlasit s polaritou pobocky, pak je nutno vybrat polaritu sta tnılinky (LED svıtı) v tomto prıpade se nesmı nastavit prıstup na sta tnı linku (par je pra zdny). Polarita poboc ky v tomto prıpade nesouhlasıs polaritou statnılinky a tudız je router pri poboc kovčm volanımimo provoz a tak nemu ze registrovat prıstup na statnı(volbu napr.0) Pro snadnou instalaci a overenı naprogramovannych parametru je doporuceno pouzıt Tester volby (

4 Za kladnıvlastnosti ó router je umısten v instalacnı krabicce se dvema konektory RJ11 pro pripojenı linky ó router je napa jen pouze z telefonnı linky (prıp. sıý.adaptžrem 12-20V) ó router se programuje: 1. z pripojenžho telefonu (4-mıstnž heslo) 2. po lince - zvedne po nastavenžm poctu zazvonenı (3-19) + (4-mıstnž heslo) nebo po vyzvednutı # (0) 3. automaticky ú po zada nı kodu z telefonu se sa m spojı s programovacım automatem opera tora 4. moznost pripojit pocıtac pres RS232 ó router ma programovatelnž 2 opera tory po 32-mıstnžm cısle, obsahuje nejen cısla,, #, ale i pauzy a ceka nı na prihlasovacı ton ó router ma jedno 6-mıstnž cıslo pouzitelnž jako zaka zana volba (lze smerovat 060ň ale zaka zat 0906ň) ó router ma 19 cısel smeru (az 6-mıstnych) s prirazenım úopera tor 1, opera tor 2 nebo zaka zanž cıslo ó router umoznuje nastavit 4 cısla jako prıstup na sta tnı linku pres pobockovou strednu (napr. 0, 9,8 ; znamena jaka koli cıslice) ó router umoznuje nastavit umaza nı 0 Ř 4 prvnıch cıslic z vyta cenžho cısla ó router ma nastavitelnou pauzu 0.5 sec Ř 5 sec ó router signalizuje cinnost vyta cenı cısla kra tkym pıpnutım do telefonu pri kazdž vysılanž pauze ó router ma programovatelnž 12-mıstnž cıslo pro spojenı s opera torem pro da lkovou konfiguraci ó router umoznuje behem vyta cenı detekovat jakykoli ton ( Hz)ú ceka na tento ton 8 sec, bude-li vyhodnocen drıve, tak ihned pokracuje ve volbe (nevyhodnotı-li se ton, chova se pouze jako pauza 8sec) ú umoznuje urychlit provedenı spojenı. ó router umoznuje vlozenı ukoncovacıho znaku 3 sec po skoncenı volby (, #) v prıpade, ze se vyta celo spojenı pres opera tora 1 nebo 2. ó router lze vyradit z volby vytocenım pred cıslo ú napr. pri poruse na trase opera tora Provoz Po vyzvednutı telefonu slysıme oznamovacı ton (je-li nastaven prıstup na sta tnı linky, pak pobockovy oznam.ton), volıme pozadovanž cıslo, router zacne vyta cet podle nastavenı az jsou splneny vsechny podmınky. Po skoncenı volby je okamzite propojena hovorova cesta a router se jiz probıhajıcıho hovoru nez castnuje. Volbou pred cıslem (prvnı znak) vyradıme router z cinnosti. Prıchozı hovor ú zvonenı procha zı az na telefon, router se probıhajıcıho hovoru nez castnuje.

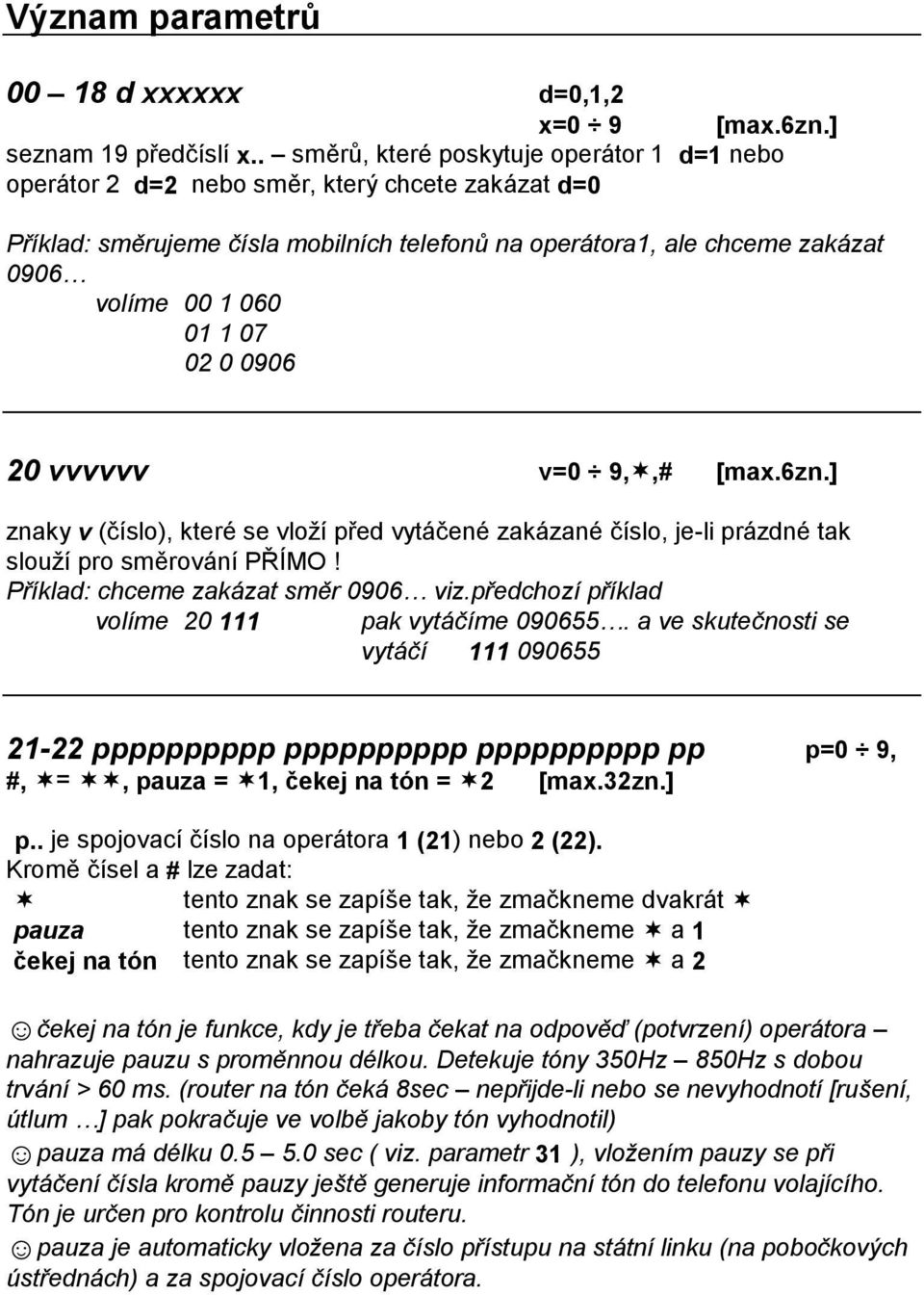

5 Vyznam parametru d xxxxxx d=0,1,2 x=0 ó 9 [max.6zn.] seznam 19 predcıslı x.. ú smeru, kterž poskytuje opera tor 1 d=1 nebo opera tor 2 d=2 nebo smer, ktery chcete zaka zat d=0 Prıklad: sme rujeme c ısla mobilnıch telefonu na operatora1, ale chceme zakazat 0906ó volıme vvvvvv v=0 ó 9,,# [max.6zn.] znaky v (cıslo), kterž se vlozı pred vyta cenž zaka zanž cıslo, je-li pra zdnž tak slouzı pro smerova nı PRIMO! Prıklad: chceme zakazat sme r 0906ó viz.predchozıprıklad volıme pak vytac ıme ó. a ve skutec nosti se vytac ı pppppppppp pppppppppp pppppppppp pp p=0 ó 9, #, =, pauza = 1, c ekej na ton = 2 [max.32zn.] p.. je spojovacı cıslo na opera tora 1 (21) nebo 2 (22). Krome cısel a # lze zadat: tento znak se zapıse tak, ze zmackneme dvakra t pauza tento znak se zapıse tak, ze zmackneme a 1 c ekej na ton tento znak se zapıse tak, ze zmackneme a 2 é c ekej na ton je funkce, kdy je treba c ekat na odpove (potvrzenı) operatora š nahrazuje pauzu s prome nnou dčlkou. Detekuje tony 350Hz š 850Hz s dobou trvanı> 60 ms. (router na ton c eka 8sec š neprijde-li nebo se nevyhodnotı[rusenı, ýtlum ó ] pak pokrac uje ve volbe jakoby ton vyhodnotil) é pauza ma dčlku 0.5 š 5.0 sec ( viz. parametr 31 ), vloz enım pauzy se pri vytac enıc ısla krome pauzy jeste generuje informac nıton do telefonu volajıcıho. Ton je urc en pro kontrolu c innosti routeru. é pauza je automaticky vloz ena za c ıslo prıstupu na statnılinku (na poboc kovy ch ýstrednach) a za spojovacıc ıslo operatora.

6 31 k k=0 ó 9 [1zn.] k = džlka pauzy podle vzorce t= k Á 0.5 [sec] pro k=0 je pauza = 0.5sec pro k=9 je džlka pauzy 5.0sec 32 k k=0 ó 9 [1zn.] k = pocet zazvonenı nez router vyzvedne podle vzorce: pocet = 1 + (k Á 2) pro k = 2 ú pak zveda po 5 zazvonenı pro k = 0 ú spec.prıpad - pak zveda po 15 zazvonenı, ale DALKOVE programovat lze do 5sec po vyzvednutı uzivatele ú vytocenım # 33 m s=0, #, [1zn.] m = ukoncovacı znak, m = 0 (funkce vypnuta). Ukoncovacı znak se vkla da na konec vyta cenžho cısla pokud se vyta cı spojovacı cıslo na opera tora 1 nebo 2 a po dobu 3sec se nevytocilo za dnž cıslo (rozpozna nı konce volby) Prıklad: m = #, volıme , sme rujeme pres operatora 1 se spojovacım cıslem 555, pak router vytac ı 555 pauza (3sec) # 34 z z=0 ó 4 [1zn.] z = pocet cısel, kterž se umaza vajı od zaca tku volenžho cısla Prıklad: z = 1, volıme , sme rujeme pres operatora 1 se spojovacım cıslem 555, pak router vytac ı 555 pauza hhhh h=0 ó 9, #, [4zn.] hhhh = heslo pro prıstup do programova nı. Ma pevny forma t 4 znaky, lze pouzıt i znaky a #. POZOR! zapomenutť heslo nelze obnovit! pouze lze vymazat celou pame u vyrobce.

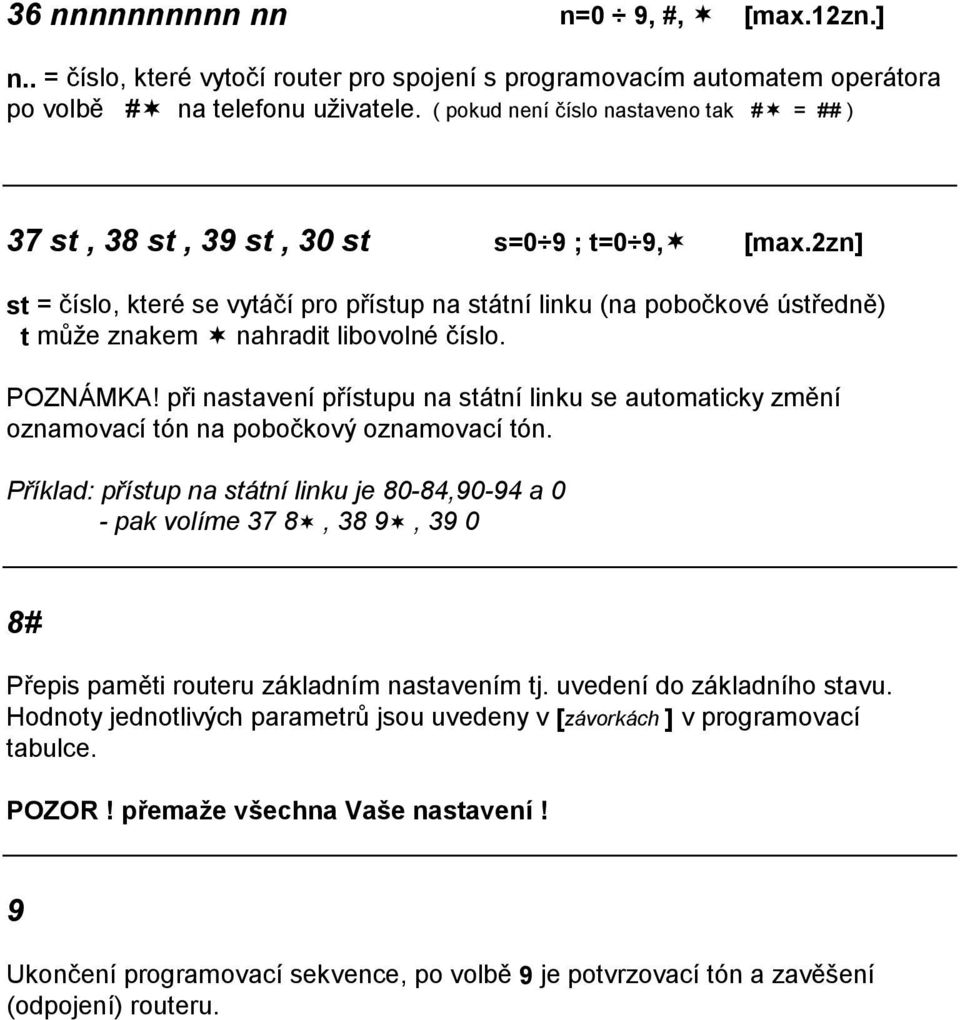

7 36 nnnnnnnnnn nn n=0 ó 9, #, [max.12zn.] n.. = cıslo, kterž vytocı router pro spojenı s programovacım automatem opera tora po volbe # na telefonu uzivatele. ( pokud nenı cıslo nastaveno tak # = ## ) 37 st, 38 st, 39 st, 30 st s=0ó 9 ; t=0ó 9, [max.2zn] st = cıslo, kterž se vyta cı pro prıstup na sta tnı linku (na pobockovž stredne) t muze znakem nahradit libovolnž cıslo. POZNAMKA! pri nastavenı prıstupu na sta tnı linku se automaticky zmenı oznamovacı ton na pobockovy oznamovacı ton. Prıklad: prıstup na statnılinku je 80-84,90-94 a 0 - pak volıme 37 8, 38 9, # Prepis pameti routeru za kladnım nastavenım tj. uvedenı do za kladnıho stavu. Hodnoty jednotlivych parametru jsou uvedeny v [zavorkach ] v programovacı tabulce. POZOR! premaz e vsechna Vase nastavenı! 9 Ukoncenı programovacı sekvence, po volbe 9 je potvrzovacı ton a zavesenı (odpojenı) routeru.

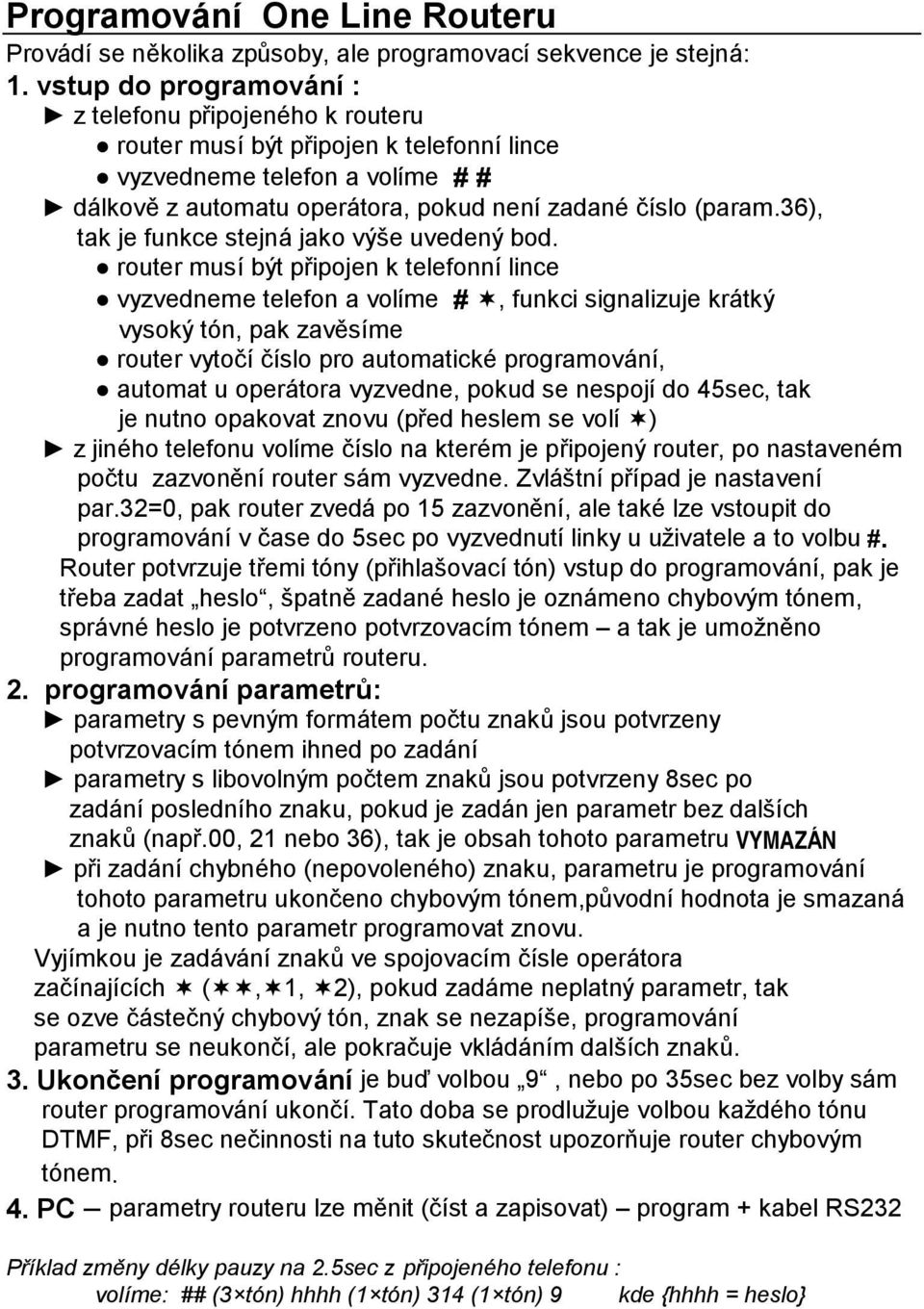

8 Programova nı One Line Routeru Prova dı se nekolika zpusoby, ale programovacı sekvence je stejna : 1. vstup do programova nı: ó z telefonu pripojenžho k routeru ď router musı byt pripojen k telefonnı lince ď vyzvedneme telefon a volıme # # ó da lkove z automatu opera tora, pokud nenı zadanž cıslo (param.36), tak je funkce stejna jako vyse uvedeny bod. ď router musı byt pripojen k telefonnı lince ď vyzvedneme telefon a volıme #, funkci signalizuje kra tky vysoky ton, pak zavesıme ď router vytocı cıslo pro automatickž programova nı, ď automat u opera tora vyzvedne, pokud se nespojı do 45sec, tak je nutno opakovat znovu (pred heslem se volı ) ó z jinžho telefonu volıme cıslo na kteržm je pripojeny router, po nastavenžm poctu zazvonenı router sa m vyzvedne. Zvla stnı prıpad je nastavenı par.32=0, pak router zveda po 15 zazvonenı, ale takž lze vstoupit do programova nı v case do 5sec po vyzvednutı linky u uzivatele a to volbu #. Router potvrzuje tremi tony (prihlasovacı ton) vstup do programova nı, pak je treba zadat hesloň, spatne zadanž heslo je ozna meno chybovym tonem, spra vnž heslo je potvrzeno potvrzovacım tonem ú a tak je umozneno programova nı parametru routeru. 2. programova nıparametru: ó parametry s pevnym forma tem poctu znaku jsou potvrzeny potvrzovacım tonem ihned po zada nı ó parametry s libovolnym poctem znaku jsou potvrzeny 8sec po zada nı poslednıho znaku, pokud je zada n jen parametr bez dalsıch znaku (napr.00, 21 nebo 36), tak je obsah tohoto parametru VYMAZA N ó pri zada nı chybnžho (nepovolenžho) znaku, parametru je programova nı tohoto parametru ukonceno chybovym tonem,puvodnı hodnota je smazana a je nutno tento parametr programovat znovu. Vyjımkou je zada va nı znaku ve spojovacım cısle opera tora zacınajıcıch (, 1, 2), pokud zada me neplatny parametr, tak se ozve ca stecny chybovy ton, znak se nezapıse, programova nı parametru se neukoncı, ale pokracuje vkla da nım dalsıch znaku. 3. Ukonc enıprogramova nıje buω volbou 9ň, nebo po 35sec bez volby sa m router programova nı ukoncı. Tato doba se prodluzuje volbou kazdžho tonu DTMF, pri 8sec necinnosti na tuto skutecnost upozornuje router chybovym tonem. 4. PC ú parametry routeru lze menit (cıst a zapisovat) ú program + kabel RS232 Prıklad zme ny dčlky pauzy na 2.5sec z pripojenčho telefonu : volıme: ## (3 ton) hhhh (1 ton) 314 (1 ton) 9 kde {hhhh = heslo}

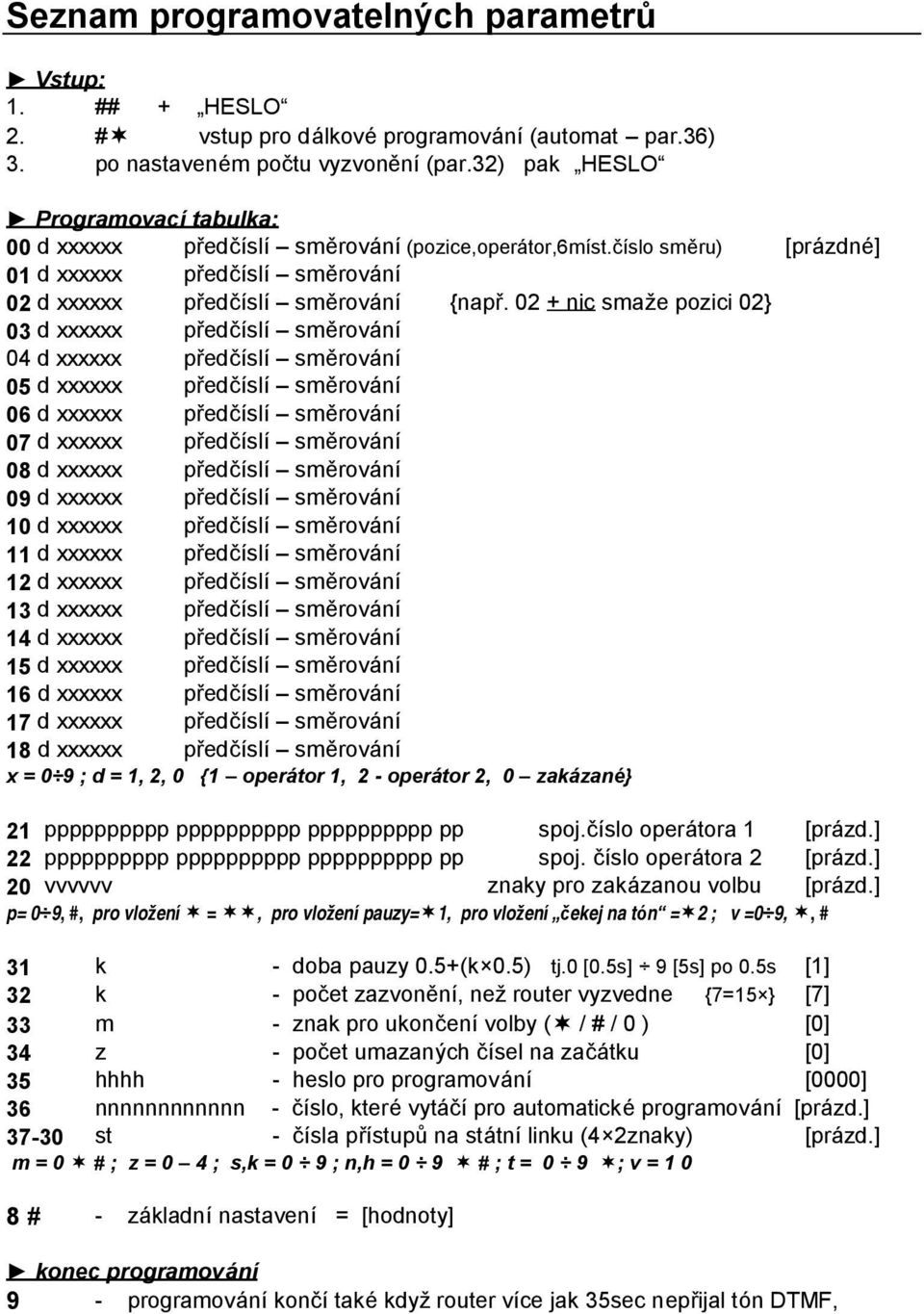

9 Seznam programovatelnych parametru í Vstup: 1. ## + HESLOň 2. # vstup pro da lkovž programova nı (automat ú par.36) 3. po nastavenžm poctu vyzvonenı (par.32) pak HESLOň í Programovacı tabulka: 00 d xxxxxx predcıslı ú smerova nı (pozice,opera tor,6mıst.cıslo smeru) [pra zdnž] 01 d xxxxxx predcıslı ú smerova nı 02 d xxxxxx predcıslı ú smerova nı {napr nic smaze pozici 02} 03 d xxxxxx predcıslı ú smerova nı 04 d xxxxxx predcıslı ú smerova nı 05 d xxxxxx predcıslı ú smerova nı 06 d xxxxxx predcıslı ú smerova nı 07 d xxxxxx predcıslı ú smerova nı 08 d xxxxxx predcıslı ú smerova nı 09 d xxxxxx predcıslı ú smerova nı 10 d xxxxxx predcıslı ú smerova nı 11 d xxxxxx predcıslı ú smerova nı 12 d xxxxxx predcıslı ú smerova nı 13 d xxxxxx predcıslı ú smerova nı 14 d xxxxxx predcıslı ú smerova nı 15 d xxxxxx predcıslı ú smerova nı 16 d xxxxxx predcıslı ú smerova nı 17 d xxxxxx predcıslı ú smerova nı 18 d xxxxxx predcıslı ú smerova nı x = 0á9 ; d = 1, 2, 0 {1 operator 1, 2 - operator 2, 0 zakazane } 21 pppppppppp pppppppppp pppppppppp pp spoj.cıslo opera tora 1 [pra zd.] 22 pppppppppp pppppppppp pppppppppp pp spoj. cıslo opera tora 2 [pra zd.] 20 vvvvvv znaky pro zaka zanou volbu [pra zd.] p= 0ž 9, #, pro vloz enı =, pro vloz enıpauzy= 1, pro vloz enıčcekej na to n = 2 ; v =0ž 9,, # 31 k - doba pauzy 0.5+(kÁ0.5) tj.0 [0.5s] Ř 9 [5s] po 0.5s [1] 32 k - pocet zazvonenı, nez router vyzvedne {7=15Á} [7] 33 m - znak pro ukoncenı volby ( / # / 0 ) [0] 34 z - pocet umazanych cısel na zaca tku [0] 35 hhhh - heslo pro programova nı [0000] 36 nnnnnnnnnnnn - cıslo, kterž vyta cı pro automatickž programova nı [pra zd.] st - cısla prıstupu na sta tnı linku (4Á2znaky) [pra zd.] m = 0 # ; z = 0 4 ; s,k = 0 á9 ; n,h = 0 á9 # ; t = 0 á9 ; v = # - za kladnı nastavenı = [hodnoty] í konec programovanı 9 - programova nı koncı takž kdyz router vıce jak 35sec neprijal ton DTMF,

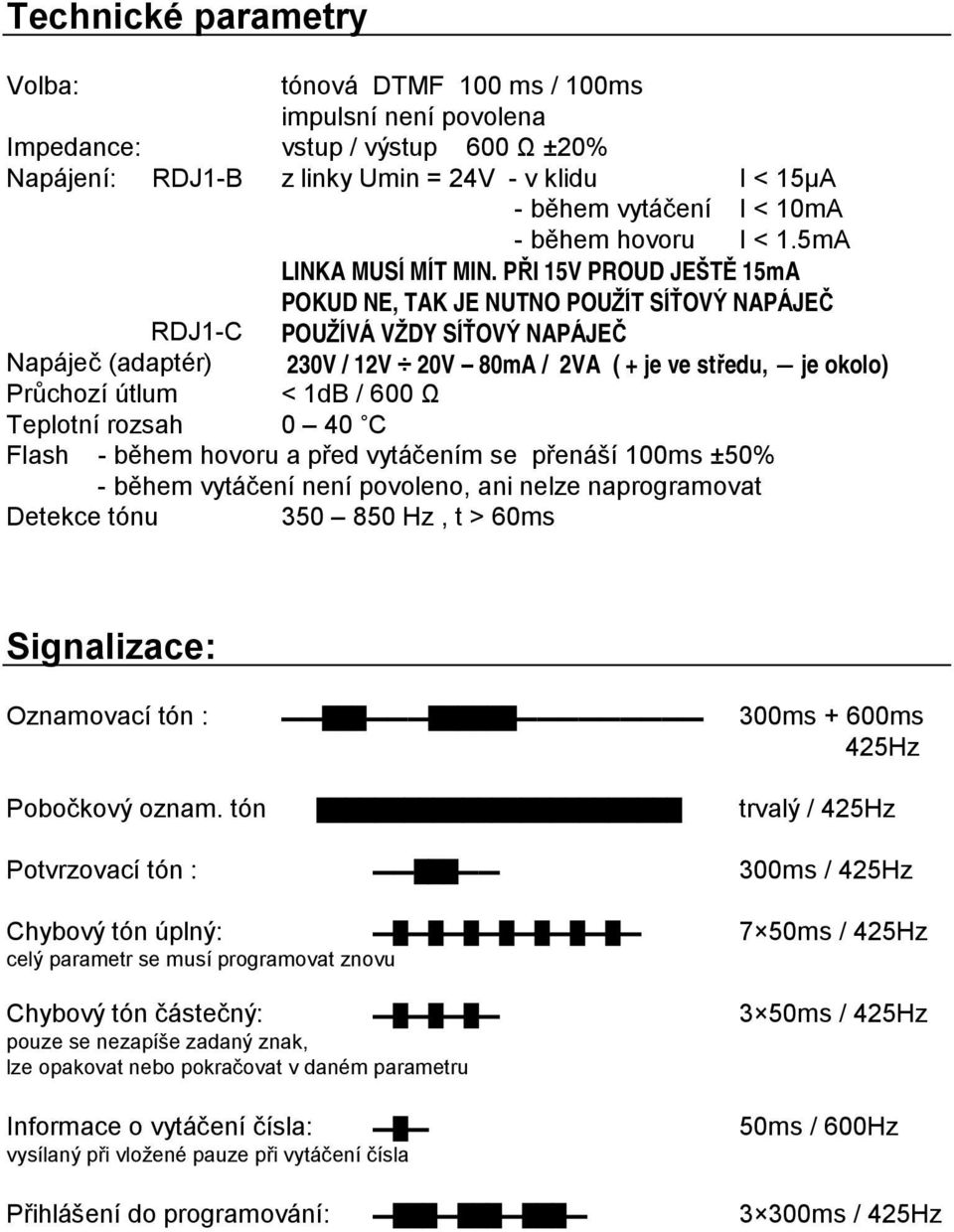

10 Technickť parametry Volba: tonova DTMF 100 ms / 100ms impulsnı nenı povolena Impedance: vstup / vystup 600 ± µ20% Napa jenı: RDJ1-B z linky Umin = 24V - v klidu I < 15 A - behem vyta cenı I < 10mA - behem hovoru I < 1.5mA LINKA MUSI MIT MIN. PRI 15V PROUD JES TE 15mA POKUD NE, TAK JE NUTNO POUZ IT SIT OVY NAPA JEC RDJ1-C POUZ IVA VZ DY SIT OVY NAPA JEC Napa jec (adaptžr) 230V / 12V 20V ř 80mA / 2VA ( + je ve stredu, je okolo) Pruchozı tlum < 1dB / 600 ± Teplotnı rozsah 0 ú 40 íc Flash - behem hovoru a pred vyta cenım se prena sı 100ms µ50% - behem vyta cenı nenı povoleno, ani nelze naprogramovat Detekce tonu 350 ú 850 Hz, t > 60ms Signalizace: Oznamovacı ton : 300ms + 600ms 425Hz Pobockovy oznam. ton trvaly / 425Hz Potvrzovacı ton : 300ms / 425Hz Chybovy ton plny: 7Á50ms / 425Hz cely parametr se musı programovat znovu Chybovy ton ca stecny: 3Á50ms / 425Hz pouze se nezapıse zadany znak, lze opakovat nebo pokracovat v danžm parametru Informace o vyta cenı cısla: 50ms / 600Hz vysılany pri vlozenž pauze pri vyta cenı cısla Prihla senı do programova nı: 3Á300ms / 425Hz
