Aplikace fyziky nízkých teplot
|
|
- Erik Kříž
- před 7 lety
- Počet zobrazení:
Transkript
1 Aplikace fyziky nízkých teplot Vakuová fyzika Vědecké přistroje Biologie a medicína Supravodiče Raketová technika Doprava Ostatní aplikace Fyzika nízkých teplot 1 / 38
2 Vakuová fyzika Vymrazovačky Sorpční vývěvy Vymrazovačky 1 1 J. Groszkowski: Technika vysokého vakua, SNTL, Praha 1981 Fyzika nízkých teplot 2 / 38
3 Sorpční vývěvy kryogenní zeolitové sublimační princip: vázání plynů a par na povrch a v materiálech k tomu zvláště připravených koeficient ulpění bĺızký jedné, doba pobytu co největší plyn zůstává uvnitř vývěvy (čerpaného prostoru) ve vázaném stavu na sorbujícím povrchu, nebo ve vrstvách pod povrchem čerpací rychlost je úměrná velikosti sorbujícího povrchu Fyzika nízkých teplot 3 / 38
4 Kryogenní (kryosorpční) vývěvy Princip: adsorbovaní a kondenzace plynů a par kryogenní vývěva - teplota < 30 K kapalný dusík (77 K) - vymrazovačka Kryogenní vývěvy se zpravidla používají na získání ultravakua, uvádí se do činnosti až po získání nízkého vakua jiným typem vývěv (difuzní, turbomolekularní,...) Fyzika nízkých teplot 4 / 38
5 2 2 J. Groszkowski: Technika vysokého vakua, SNTL, Praha 1981 Fyzika nízkých teplot 5 / 38
6 3 3 J. Groszkowski: Technika vysokého vakua, SNTL, Praha 1981 Fyzika nízkých teplot 6 / 38
7 4 4 J. Groszkowski: Technika vysokého vakua, SNTL, Praha 1981 Fyzika nízkých teplot 7 / 38
8 5 5 J. Groszkowski: Technika vysokého vakua, SNTL, Praha 1981 Fyzika nízkých teplot 8 / 38
9 6 6 J. Groszkowski: Technika vysokého vakua, SNTL, Praha 1981 Fyzika nízkých teplot 9 / 38
10 Moderní kryogenní vývěvy plynné He uzavřený okruh He nejnižší teploty K není potřeba LN 2 mezní tlak < hpa chlazení - Gifford-McMahon/Solvay cyklus,... Fyzika nízkých teplot 10 / 38
11 Gifford-McMahon 7 7 Survey of Cryogenic Cooling Techniques, Aerospace Corp Fyzika nízkých teplot 11 / 38
12 kryokondenzace (většina plynů) kryosorpce (Ne,H 2,He) kryotrapping efekt (porézní vrstva kondenzovaného plynu) může pracovat od atmosférického tlaku chlazení typicky He získávání vysokého a extrémně vysokého vakua velká čerpací rychlost mezní tlak vývěvy je dán tenzí par čerpaného plynu při teplotě kondenzační stěny po určité době provozu nutná regenerace Fyzika nízkých teplot 12 / 38
13 LHC Fyzika nízkých teplot 13 / 38
14 LHC Fyzika nízkých teplot 14 / 38

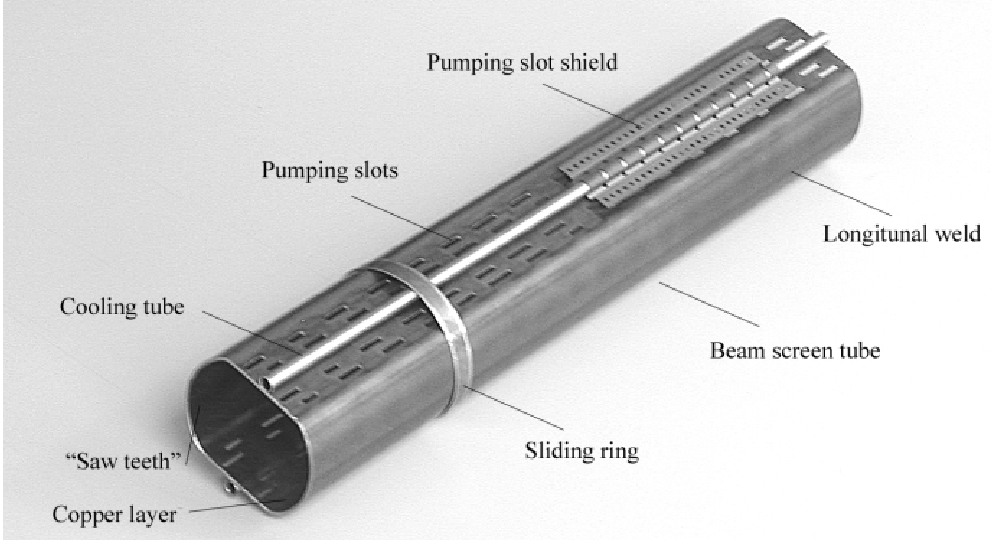

15 LHC průměr asi 45 mm, 1 mm nerez ocel + 75µm Cu, 5-20 K, Fyzika nízkých teplot 15 / 38
16 Zeolitové vývěvy J. Groszkowski: Technika vysokého vakua, SNTL, Praha 1981 Fyzika nízkých teplot 16 / 38
17 dominantní proces je fyzisorpce dobře čerpá H 2 O, N 2, O 2, uhlovodíky špatně čerpá Ne, He, H 2,... velký povrch, 1g 1000 m 2, pracuje od 10 5 Pa dutiny a kanálky 1 nm dá se regenerovat při vysoké teplotě zvětšení účinnosti snížením teploty zeolitu (tekutý dusík 77 K) žádné vibrace Fyzika nízkých teplot 17 / 38
18 Sublimační vývěvy Princip - opakované vytváření povrchu čistého kovu (napařování, naprašování,...), nejčastěji se používá Ti. Teoreticky mohou pracovat od atmosférického tlaku, prakticky asi od 10 4 Pa. Fyzika nízkých teplot 18 / 38
19 Ti + O 2 TiO 2 Ti + CO TiCO Ti + CO 2 TiCO 2 2 Ti + N 2 2 TiN 2 Ti + H 2 O TiO + H 2 + Ti TiO + TiH 2 Ti + H 2 TiH 2 Fyzika nízkých teplot 19 / 38
20 Teploty tání: Mo C, Ti C, W C J. Groszkowski: Technika vysokého vakua, SNTL, Praha 1981 Fyzika nízkých teplot 20 / 38
21 13 13 J. Groszkowski: Technika vysokého vakua, SNTL, Praha 1981 Fyzika nízkých teplot 21 / 38
22 dominantní proces je chemisorpce dobře čerpá H 2, H 2 O, N 2, CO, CO 2, O 2 nečerpá inertní plyny např. Ne, Ar,... opakované vytváření čistého povrchu kovu, pracuje od 10 4 Pa získávání vysokého a extrémně vysokého vakua zvětšení účinnosti snížením teploty pohlcujícího povrchu Fyzika nízkých teplot 22 / 38
23 Vědecké přístroje chlazení detektorů CCD pro OES chlazení detektorů pro infračervenou spektrometrii chlazení výkonových laserů - HILASE K - 30 m/s supravodivé magnety kryostaty Fyzika nízkých teplot 23 / 38
24 Herschel Space Observatory start , raketou Ariane 5 váha 3.3 t, umístění L2, primární zrcadlo má průměr 3.5 m 2300 l LHe, 1.4K předpokládaná životnost 3 roky mise ukončena Space Observatory Fyzika nízkých teplot 24 / 38
25 Biologie a medicína dlouhodobé skladování virů a bakteríı dlouhodobé skladování bio-preparátů dlouhodobé skladování semen kryoskalpel - chladící rychlost 1300 o C/min celotělová kryoterapie, -110 o C až -160 o C, asi 3 minuty Fyzika nízkých teplot 25 / 38
26 Supravodiče 15 přenos energie - Holbrook Superconductor Project m, LN l supravodivé motory akumulace energie - stabilizace el.sítě Superconducting Magnetic Energy Storage (SMES) - 1 MWh, testují se 20 MWh LHC - NbTi (9 K) - chlazen na 1.9 K, havárie , při proudu 8.7 ka, provozní proud 9.3 ka, rekonstrukce 700 m, ztráta 6 t He, celkové množství asi 120 t 15 Fyzika nízkých teplot 26 / 38
27 Fyzika nízkých teplot 27 / 38
28 Raketová technika okysličovadlo - LO 2, 90 K palivo u některých raket - LH 2, 20 K vojenské rakety - V2 -LO kg, vyrobeno asi 5200 kusů;... civilní rakety - Saturn V, N1, Soyuz, Fyzika nízkých teplot 28 / 38
29 Doprava MAGLEV - první patent rychlostní rekord 603 km/h délka tras - Japonsko 9 km, Čína 30 km, Jižní Korea 1 km 5 tras ve výstavbě Vactrain první zmínky R.Goddard Swissmetro - projekt zastaven Transatlantic tunnel StarTram Hyperlloop - max km/h, 100 Pa, vzduchový polštář, 35 min km, projekt 2012 nepoužívá nízké teploty Fyzika nízkých teplot 29 / 38

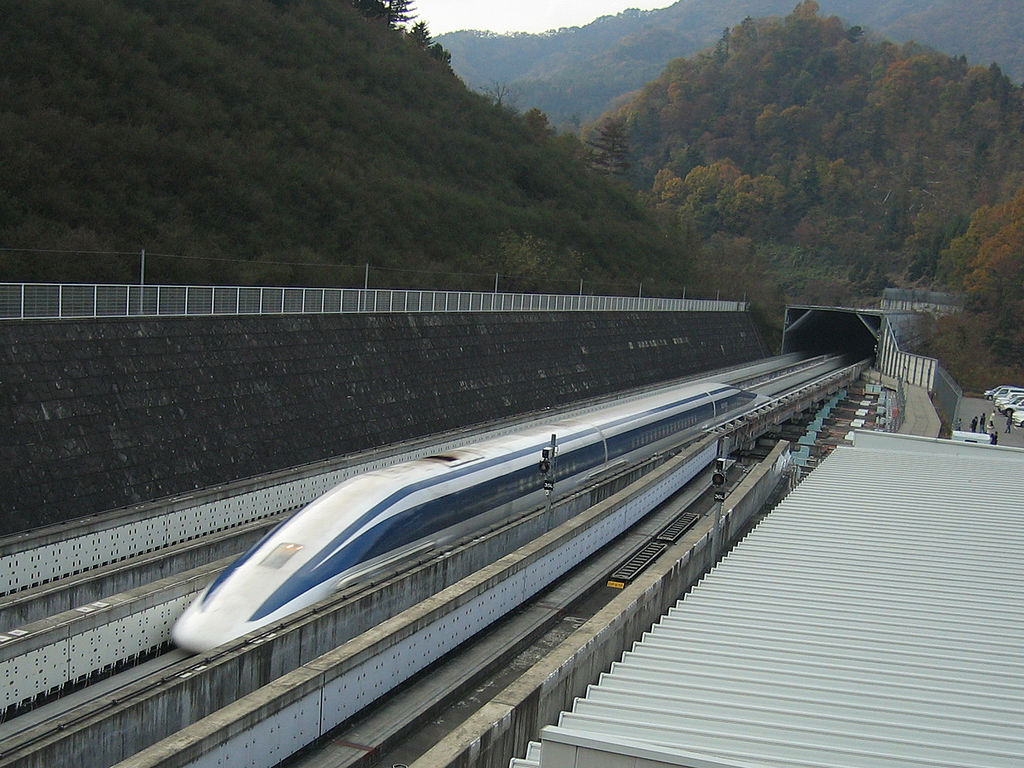

30 MAGLEV Fyzika nízkých teplot 30 / 38
31 doprava zemního plynu LNG, teplota -160 C. = 113 K (CH 4 ), počet zkapalňovacích stanic - 42 Evropa - 25 přístavů pro příjem, typická délka cesty tankeru 20 dnů - odpar asi 2-6 % letadla - bezpilotní Boeing Phantom Eye - LH 2 Fyzika nízkých teplot 31 / 38
32 Ostatní aplikace skladování potravin při záplavách - záchrana knih a dokumentů čištění povrchů suchým ledem CO 2 ; -78 C detektory magnetického pole - SQUID výroba Braggovských mřížek - LH2, optické senzory, kompenzátory chromatické disperze kvantové počítače - supravodiče teleportace - Boseho-Einsteinův kondenzát - Rb, 170 nk získávání vody akumulace energie Fyzika nízkých teplot 32 / 38

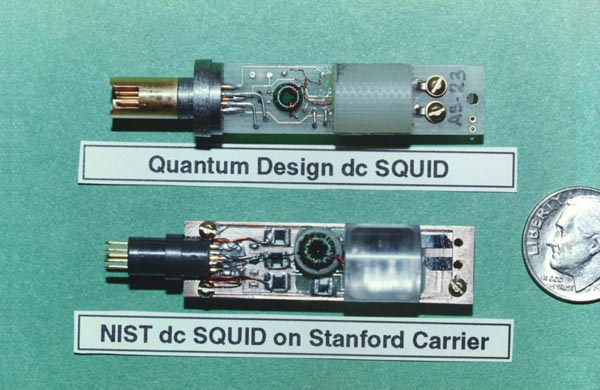

33 SQUID Josephson jev - supravodič-izolátor-supravodič magnetometr T, (mag. pole Země µt) en.wikipedia.org Fyzika nízkých teplot 33 / 38
34 Braggovské mřížky en.wikipedia.org Fyzika nízkých teplot 34 / 38
35 Kvantové počítače qubity qubitů qubitů supravodiče NSA - lámání šifer D-Wave qubit en.wikipedia.org Fyzika nízkých teplot 35 / 38
36 Kvantová teleportace Boseho-Einsteinův kondenzát - Rb 170 nk, Nobelova cena kvantové efekty na makroskopické úrovni atomy, fotony,... změna kvantového stavu kvantová kryptografie, kvantové počítače Fyzika nízkých teplot 36 / 38
37 Získávání vody ze vzduchu Princip - kondenzace Zařízení firmy Aqua Sciencis - vírová trubice, na výstupu teplota až -46 o C 4500 litrů denně Fyzika nízkých teplot 37 / 38
38 Vojenské aplikace chlazení infra detektorů rakety - LO 2 AIP pohon pro ponorky - palivové články - Type 212,214,.. magnetometry SQUID kvantové počítače Fyzika nízkých teplot 38 / 38
