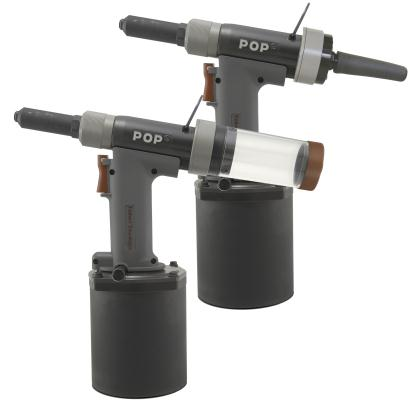

1 POP Proset /14 Návod na obsluhu nářadí POP ProSet 3400 ProSet 3400 MCS Pneumaticko hydraulické nářadí Proset 3400 Pneumaticko-hydraulické nářadí pro trhací nýty Proset 3400 je lehký a rychle pracující nástroj, který dobře padne do ruky. Díky vyváženému použití hliníkových slitin, umělé hmoty odolné vůči nárazům a nerezové oceli je hmotnost nářadí Proset pouhých 1900 gramů. Je možné jeho použití i ve velmi obtížně přístupných prostorách, a to díky vhodné konstrukci krytu a také úzké přední části. Další vynikající vlastnosti tohoto nářadí: S vysokým zdvihem 18 mm je možné každý trhací nýt upevnit pouze jediným nýtovacím procesem. Pomocí bajonetového uzávěru je možné rychle vyprazdňovat lapače trnů. Pro zajištění ekonomické spotřeby vzduchu a pro Vaši vlastní bezpečnost se automaticky přeruší odsávání vzduchu nářadí Proset 3400, jakmile je odstraněn lapač trnů. Pro úsporu stlačeného vzduchu a pro zamezení zbytečného zatížení hlukem je nářadí vybaveno vypínačem přívodu vzduchu. Kromě toho připojení vzduchu disponuje volným otáčením a může se k nářadí připojit jak zleva, tak i zprava. Obsah Bezpečnostní pokyny...2 Technické údaje...3 Požadavky nářadí... 3 Rozměry ProSet Koncovky... 5 Návod na obsluhu...5 Údržba předního dílu... 6 Lapač trnů (MCS) ProSet 3400 MCS... 7 Čištění tlumiče hluku... 7 Požadavky na utahovací moment... 8 Výkres ProSet 3400/3400MCS...9 Seznam součástí Výměna oleje Údržba Bezpečnostní údaje Diagnostika problémů Prohlášení o shodě ES HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 1

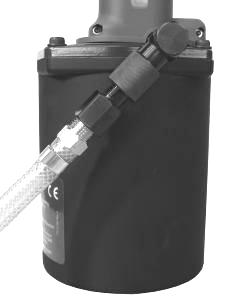

2 Bezpečnostní pokyny Pro zajištění správného a bezpečného provozu Vašeho nýtovacího nářadí ProSet 3400 si před manipulací s nářadím a jeho používáním prosím přečtěte tuto příručku a níže uvedené bezpečnostní pokyny. 1. Toto nářadí bylo speciálně vyvinuto pro upevňování POP trhacích nýtů a pro jiné výrobky by se nemělo používat. 2. Při používání nářadí resp. V blízkosti nářadí, které je v provozu, používejte vždy vhodné ochranné brýle. 3. Nářadí nepoužívejte v prostředí s nebezpečím výbuchu. 4. Před připojením stlačeného vzduchu a k tomu potřebných hadic zkontrolujte nářadí ohledně případného poškození. 5. Opravy resp. údržbu, které musí být zajištěny v předepsaných časových intervalech, mohou provádět pouze příslušně vyškolené osoby. 6. Před novým nastavením, údržbou nebo rozebráním nástroje vždy přerušte přívod stlačeného vzduchu do nářadí. 7. Zajistěte, aby při připojení stlačeného vzduchu nebo při přerušení přívodu stlačeného vzduchu nedošlo omylem ke stlačení spoušti. 8. Nedotýkejte se nikdy přední části nářadí, pokud je připojený přívod stlačeného vzduchu nebo při nýtování. 9. Nářadím nikdy nemiřte na osoby. 10. Nářadí nikdy nepoužívejte bez krytu hubice. 11. Nářadí nikdy nepoužívejte bez deflektoru resp. bez lapače trnů. 12. Neprovádějte na nářadí žádné změny, mohlo by to mít za následek ztrátu záruky a také poškození nářadí nebo ublížení na těle uživatele. 13. Při připojování stlačeného vzduchu nebo při provozu nářadí nikdy nenahlížejte do nářadí zepředu nebo zezadu. 14. Provozní tlak nesmí překročit 6,9 bar. 15. Výpusť vzduchu nikdy nesměřujte na osoby. 16. Po promazání nářadí nebo po výměně oleje si vždy umyjte ruce. 17. Zajistěte, aby se dlouhé vlasy, prsty a volné oblečení nedostaly do kontaktu s pohyblivými částmi nářadí. HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 2

3 Technické údaje ProSet 3400 ProSet 3400MCS Hmotnost 1,90 kg 2,00 kg Délka 309 mm 334 mm Výška 316 mm 316 mm Zdvih 26 mm 26 mm Tažná síla ,2 bar ,2 bar Spotřeba vzduchu 4,86 litrů na nýt 80 l/min (max.) Požadavky nářadí Přívod stlačeného vzduchu * alespoň 150 l/min Doporučený provozní tlak 5,0-6,2 bar, suchý, filtrovaný Maximální provozní tlak 6,9 bar, suchý, filtrovaný Firezone 68 (objednací číslo: ) nebo Shell Hydraulický olej ** Tellus 68, Mobil DTE 26, Exxon Nuto H-68, Texaco Rando HD-68 Lubriplate 930 AA Mazací olej pro kleštiny ** (objednací číslo: ) Těsnicí olej ** Lubriplate 930 AA (objednací číslo: ) * Poznámka: Pro dosažení nejlepších výsledků a dlouhé životnosti používejte pouze suchý, filtrovaný stlačený vzduch. ** Poznámka: Viz bezpečnostní informace k mazacím prostředkům. Přehled nejdůležitějšího příslušenství koncovka pojistný kroužek pojistná matice lapač trnů spoušť držák kleštiny Rozměry ProSet kleštiny 3400 kryt koncovky HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 3

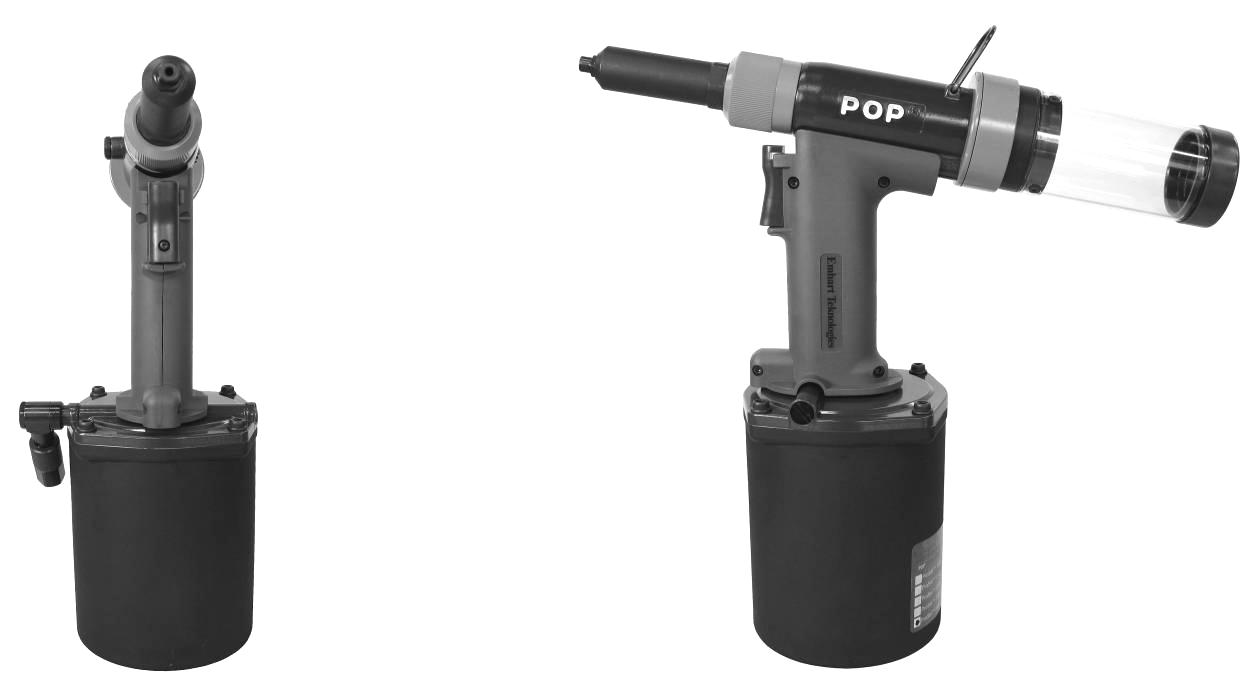

4 103 mm 309 mm 22,4 mm 67,5 mm 59 mm 316 mm 107 mm ProSet mm 103 mm 334 mm 22,4 mm 67,5 mm 59 mm 316 mm 107 mm ProSet 3400 MCS 107 mm HEYMAN Manufacturing GmbH Tel.: Fax: str. 4

5 Koncovky Průměr nýtů Otevřené nýty Uzavřené nýty Ocelový trn Hliníkový trn Hliníkový dřík HR nýty Ocelový dřík HS nýty Ultra-Grip nýty Šoupátko kleštiny 3,2 mm PRN414* PRN424 PRN434 PRN414* PRN4HR - - 4,0 mm PRN514* PRN524 PRN534 PRN514* PRN5HR - - FAN * 4,8 mm PRN614* PRN624 PRN634 PRN614* PRN6HR - N-406 6,4 mm PRN811* PRN822 - PRN811* - PRN8PS PRN8PS nebo N-407 DPN * * Součást dodávky Při aplikaci T nýtů použijte koncovku PRN625 pro nýty 4,8 mm a koncovku PRN825 pro nýty 6,4 mm. Při aplikaci nýtů Monobolt použijte koncovku N-410 pro nýty 4,8 mm a koncovku N-414 pro nýty 6,4 mm. Návod na obsluhu Před každým použitím nářadí pečlivě zkontrolujte! Prověřte případná poškození nářadí a jestli neuniká olej. V případě poškození nebo unikání oleje se nářadí nesmí používat. Zkontrolujte, zda je nasazena správná hubice a jestli je utažena 6,8 7,3 Nm. Zkontrolujte, zda je pojistná matice krytu (8) pevně usazená. Utahujte ji pouze rukou. Připojte nářadí na zdroj stlačeného vzduchu (viz požadavky na stlačený vzduch na str. 4). Nasaďte lapač trnů (113) (pouze u nářadí MCS) Otevřete ventil stlačeného vzduchu tak, že posunete nahoru červený posuvný uzávěr (130) (viz popis dole). Vložte nýt do koncovky. Přiložte nýt k obrobku. Stiskněte spoušť, nýt bude usazen. Uvolněte spoušť. Pokud je nářadí vybaveno lapačem trnů (MCS), je trn automaticky vtažen do nádoby.! Poznámka: Nýtovací nářadí série ProSet 3400 je vybaveno posuvným uzávěrem, pomocí kterého je možné přerušit přívod stlačeného vzduchu, pokud nářadí není v provozu. Přívod vzduchu ZAPNOUT: Posuňte červený posuvný uzávěr nahoru, ventil se otevře. Přívod vzduchu VYPNOUT: Posuňte červený posuvný uzávěr dolů, ventil se uzavře. posuvný uzávěr HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 5

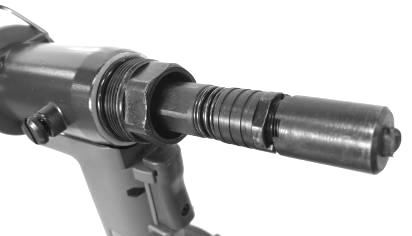

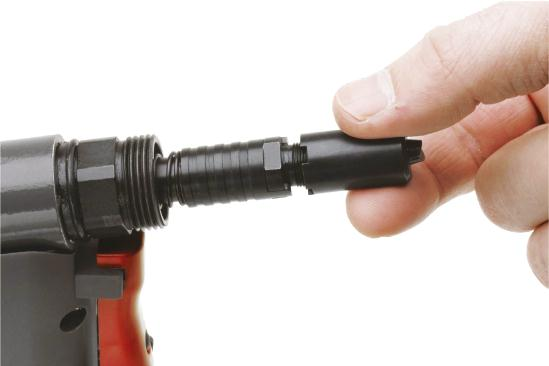

6 Údržba předního dílu pojistná matice krytu kryt koncovky vedení kleštiny tažná hlava pojistka kleštiny adaptér krytu plocha pro klíč Oblast připojení vedení kleštiny. zuby na tažné hlavě zuby vedení kleštiny Pro zajištění optimálního výkonu nářadí je nutné provádět pravidelnou údržbu předního dílu podle pokynů v oddíle "údržba".! Pozor: Abyste předcházeli úrazům, je vždy nutné před údržbou předního dílu přerušit přívod stlačeného vzduchu do nářadí. 1. ODSTRANIT KRYT KONCOVKY: Odšroubujte matici krytu a sejměte ji z nářadí. 2. ODSTRANIT VEDENÍ KLEŠTINY A UVOLNIT VNITŘNÍ DÍLY: Pro uvolnění ozubení vedení kleštiny stáhněte pojistku kleštiny. Odšroubujte a odeberte vedení kleštiny. Oddělejte a proveďte údržbu kleštiny, šoupátka kleštiny a pružiny kleštiny. 3. VYČISTIT SOUČÁSTI: Vyčistěte kleštiny, vedení kleštiny, šoupátko kleštiny, pružinu a závity tažné hlavy. Vnější stranu kleštiny a vnitřní stranu vedení kleštiny namažte těsnicím olejem. 4. OPĚT SLOŽIT VNITŘNÍ DÍLY A VEDENÍ KLEŠTINY: Kleštiny nasaďte do vedení kleštiny, pružinu kleštiny a šoupátko kleštiny zasuňte do tažné hlavy. Závity na tažné hlavě a zuby vedení kleštiny namažte trochou těsnicího oleje. Vedení kleštiny šroubujte na tažnou hlavu, dokud nezapadnou zuby a vedení kleštiny již nemůže rotovat. Promažte okolí kleštin tak, že ponoříte celou sestavu asi 25 mm hluboko do vhodného mazacího oleje pro kleštiny. Nadbytečné mazivo otřete z vnější strany vedení kleštiny. 5. PŘIPEVNIT KRYT KONCOVKY: Kryt hubice umístěte zpět a matici krytu utáhněte rukou na O-kroužku. Pokud matice nesedí správně na O-kroužku, může to vést ke ztrátě sací síly. HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 6

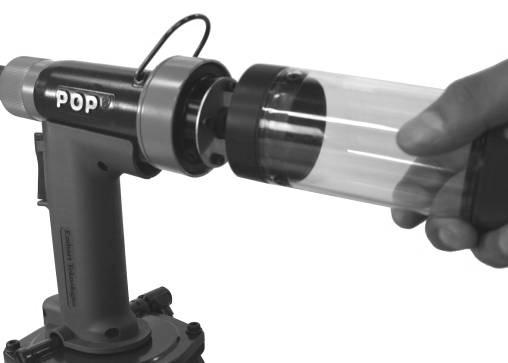

7 Lapač trnů (MCS) ProSet 3400 MCS Z bezpečnostních důvodů se sání automaticky přeruší, pokud je z nářadí odstraněn lapač trnů. Když záchytnou nádobu vrátíte na své místo, odsávání se opět zapne. sání ZAPNUTO sání VYPNUTO Čištění tlumiče hluku Pro zajištění optimálního výkonu nářadí je nutné tlumič hluku pravidelně čistit v souladu s pokyny v oddíle "preventivní údržba".! Pozor: Abyste předcházeli úrazům, je před údržbou lapače trnů vždy nutné přerušit přívod stlačeného vzduchu do nářadí. 1. ČIŠTĚNÍ LAPAČE TRNŮ: Oddělejte nádobu (113) a vyprázdněte. Odšroubujte koncovou matici (122) a sejměte koncovou krytku (120). Odeberte tlumič hluku (119). Vyčistěte všechny součástky a odstraňte prachové částečky. koncová matice (122) koncová krytka (120) plášť nádoby konec nádoby (121) tlumič hluku (119) HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 7

8 2. SLOŽENÍ LAPAČE TRNŮ: Konec nádoby (121) nasaďte na plášť lapače trnů (118). Konec nádoby během celého skládání pevně přidržujte šroubovákem nebo podobným nářadím (viz obrázek). Tlumič hluku (119) nasaďte na konec nádoby (121). Koncovou krytku (120) nasaďte na konec nádoby (121). Koncovou matici (122) nasaďte na konec nádoby (121) a pevně přišroubujte. šroubovák Požadavky na utahovací moment Pol. Číslo dílu Popis Utahovací moment 1 PRN811 koncovka, velikost PRN614 koncovka, velikost PRN514 koncovka, velikost Nm (60 65 in-lbs) 135 PRN414 koncovka, velikost 4 61 DPN spodní manžeta Nm (55-63 ft-lbs) 81 DPN převlečná matice Nm (44-52 ft-lbs) 111 DPN imbusový šroub Nm (46-51 in-lbs) Viz níže uvedený velký výkres nářadí. HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 8

9 Výkres ProSet 3400/3400MCS HEYMAN Manufacturing GmbH Tel.: Fax: str. 9

10 (*) Pro tyto díly je nutné lepidlo Loctite 242 ( ) Tyto díly mají specifické utahovací momenty. Viz oddíl "požadavky na utahovací moment". HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 10

11 Seznam součástí Pol. Označení Objednací číslo Popis MCS 1 PRN811 2 PRG DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN Koncovka Kleštiny Vedení kleštiny Tažná hlava Pojistka kleštiny Kryt koncovky Matice krytu Šoupátko kleštiny Pružina kleštiny Přítlačná pružina Spojka tažné hlavy Hydraulický píst Mezikus Adaptér krytu Tyčové těsnění Stírací kroužek Opěrný kroužek Těsnění Penta Opěrný kroužek Horní držadlo Vratná pružina MCS-těleso ventilu MCS-ventilová tyč Přítlačná pružina Adaptér koncovky krytky MCS-krytka (přední) Šoupátko HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 11

12 37 DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN FAN DPN DPN DPN DPN DPN DPN DPN DPN MCS-krytka (zadní) Šoupátko Koncová krytka Nákružek Šroub s nákružkem Vývodní vedení Imbusový šroub 6 6 Destička koncové krytky - 1 Ejektor (celek) Plnící šroub Horní manžeta Omezovač průtoku Pojistný kroužek 60 DPN Horní destička 61 DPN Spodní manžeta 62 DPN Šroub s plochou hlavou 63 FAN Spodní držadlo (celek) 66 FAN Vzduchový píst 69 DPN FAN EXT ventilová sada 71 DPN EXT hlava ventilu 72 DPN EXT pružina ventilu 73 DPN EXT těleso ventilu 74 DPN EXT ventilová tyč 75 DPN DPN DPN Těsnění trubice 78 FAN Trubice 81 DPN Převlečná matice 82 DPN Základní deska 83 DPN J-záslepka ventilu 84 DPN HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 12

13 85 DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN FAN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN FAN DPN DPN DPN DPN DPN DPN DPN DPN DPN DPN J-venitlová tyč EXT tlumič J-venitlová přípojka H.L spojovací díl Vzduchová hadice Spojovací díl Těleso ventilu Pojistný kroužek S-ventilová tyč Šroub s půlkulatou hlavou Spoušť Spojovací trubice Držadlo R, L Imbusový šroub 4 4 Šestihranná matice 4 4 Zátka Komora Imbusový šroub 4 4 Spona Lapač trnů - 1 Pojistná manžeta Pojistka záchytné nádoby - 1 Šroub s plochou hlavou - 3 Plášť lapače trnů - 1 Tlumič - 1 Koncová krytka - 1 Koncový kus - 1 Koncová matice DPN Adaptér deflektoru DPN HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 13

14 126 PRG DPN DPN DPN DPN DPN DPN DPN PRG PRN PRN PRN FAN Deflektor 1 - R-spojovací díl R-spojka R-spojovací adaptér Posuvný uzávěr Spojovací díl posuvného uzávěru Příslušenství Kleštiny Koncovka, velikost 4 Koncovka, velikost 5 Koncovka, velikost 6 Šoupátko kleštiny 141 DPN Imbusový klíč 4 mm 142 FAN Vzduchová hadice (celek) 143 DPN Koncovka hadice 144 DPN Vnitřní hadicová spojka 145 DPN Vzduchová hadice 146 DPN Svorka HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 14

15 Proset /14 POP Příslušenství a volitelné doplňky jsou k dostání zvlášť. Označení FAN Popis ProSet 3400 Přední díl, rozšiřující sada, délka 19,5 cm Obsah: Označení Popis 131 DPN PRG kleštiny 1 3 DPN vedení kleštiny 1 5 DPN pojistka kleštiny 1 7 DPN DPN matice krytu 1 9 DPN šoupátko kleštiny 1 10 DPN DPN pružina kleštiny 1 12 DPN přítlačná pružina 1 DPN kryt koncovky 1 DPN prodloužení tažné hlavy 1 DPN spojka tažné hlavy 1 FAN šoupátko kleštiny (celek) 1 FAN ProSet 3400/3400MCS Těsnicí sada Obsah: 7 DPN DPN DPN stírací kroužek 1 20 DPN DPN opěrný kroužek 2 22 DPN těsnění Penta 2 23 DPN DPN opěrný kroužek 1 25 DPN DPN DPN DPN DPN DPN FAN ProSet 3400 MCS Rozšiřující sada Obsah: 47 DPN Destička koncové krytky FAN Lapač trnů 1 FA MCS5000 Adaptér pro nýty velikosti 4, 5 & 6 Obsah: MCS krytka adaptéru 1 MCS uvolňovač napětí 1 PRT kuželové upínací pouzdro pro 1 nýty velikost 4 PRT kuželové upínací pouzdro pro 1 nýty velikost 4 & 5 PRT zalícování pro nýty velikost 1 5 & 6 PRT zalícování pro nýty velikost 4 1 FA MCS5000 Adaptér pro nýty velikost 8 MCS koncovka hadice 3/8 2 MCS hadice 3/8 5 m 1 MCS krytka adaptéru 1 PRH PRH840 Adaptér pro úhlovou hlavu DPN adaptér pro úhlovou hlavu 1 DPN tažný šroub 1 DPN závitová tyč 3 PRH stavěcí šroub 1 PRH PRH850 Adaptér pro úhlovou hlavu DPN adaptér pro úhlovou hlavu 1 DPN tažný šroub 1 HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 15

16 Označení Popis Označení Popis DPN závitová tyč 3 PRH stavěcí šroub 1 RP4-501 RP4/RP5 Objímka pro ProSet 3400 RP6-501 RP6 Objímka pro ProSet 3400 HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 16

17 Výměna oleje! DŮLEŽITÉ! PŘED VÝMĚNOU OLEJE JE NEZBYTNÉ PŘERUŠIT PŘÍVOD STLAČENÉHO VZDUCHU. POUŽÍVAT POUZE HYDRAULICKÝ OLEJ DOPORUČENÝ V TÉTO PŘÍRUČCE. 1. Přerušte přívod stlačeného vzduchu do nářadí. obr Sejměte kryt koncovky (6) a lapač trnů (113). 3. Odšroubujte čtyři imbusové šrouby (111) pomocí 4mm klíče se šestihrannou hlavou (příslušenství, položka 141), (obr. 1). 4. Otočte nářadí, sejměte komoru (110) a vytáhněte vzduchový píst (66) a trubici, (obr. 2). imbusový šroub (111) 5. Olej z nářadí nalijte do nádoby na likvidaci odpadních olejů. 6. Vzduchový píst (66) a vnitřní stranu komory (110) vyčistěte čistým hadříkem. Vnitřní stranu komory namažte trochou těsnicího oleje. 7. Vedení kleštiny (3) vyšroubujte asi o 3 otočení resp. do vzniku 3 mm velké mezery a plnicí šroub (53) vyšroubujte asi o 3-3½ otočení resp. do vzniku 3,6 mm velké mezery (obr. 3). 8. Nářadí otočte, pevně držte a nalévejte hydraulický olej do spodní manžety (61) až po opěrný kroužek (bíly díl) (21), (obr. 4). 9. Vzduchový píst (66) zasuňte napůl do spodní manžety (61), takže znečištěný hydraulický olej a vzduchové bubliny mohou unikat uvolněným plnicím šroubem (53). Vzduchový píst držte tak dlouho, až přestane unikat olej a vzduchové bubliny (obr. 5). komora (110) vzduchový píst (66) trubice (78) obr Lehce utáhněte plnicí šroub (53) a vytáhněte vzduchový píst (66). 3,6 mm 11. Nalijte ještě více hydraulického oleje do spodní manžety (61) až po opěrný kroužek a vzduchový píst (66) zasuňte do spodní manžety (51). Vzduchový píst 5-6 krát pomalu a pozorně tlačte dovnitř a pak táhněte směrem ven. Vytáhněte vzduchový píst a plnicí šroub zkontrolujte, jestli na povrch nestoupají vzduchové bubliny. vedení kleštiny (3) Pokud ano, opakujte postup, dokud již nebudou stoupat žádné vzduchové bubliny (obr. 6). Někdy je potřeba postup 2-3 krát opakovat, aby bylo možné z oleje odstranit veškerý vzduch. Pokud po 3 pokusech stále ještě stoupají vzduchové bubliny, začněte opět u kroku 5 a vypusťte celý hydraulický olej. obr. 3 3 mm obr. 4 obr. 5 obr. 6 opěrný kroužek (21) spodní manžeta (61) trubice (78) vzduchový píst (66) vzduchový píst (66) spodní manžeta (61) plnicí šroub (53) HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 17

18 12. Pokud již nestoupají žádné vzduchové bubliny, dolijte hydraulický olej do spodní manžety (61) až do výše opěrného kroužku (21). 13. Ujistěte se, že vedení kleštiny (3) je volné (viz krok 7). Vzduchový píst (66) a trubici (78) napůl nasuňte do spodní manžety (61). Vzduchový píst přidržujte v této pozici, nasaďte kryt hubice a utáhněte rukou. 14. Nadbytečný olej otřete čistým hadříkem ze vzduchového pístu (66), spodního držadla (63) a spodní manžety (61). Komoru (110) přiklopte na vzduchový píst (66), celé nářadí otočte a čtyři imbusové šrouby (111) utáhněte krouticím momentem 7,5 8,5 Nm. 15. Odstraňte kryt koncovky (6) a rukou utáhněte vedení kleštiny (3). 16. Vyšroubujte plnicí šroub (53) asi o 3-3½ otočení resp. do vzniku 3,6 mm široké mezery, aby bylo možné vypustit nadbytečný olej a vzduchové bubliny. Pokud již neuniká žádný olej, plnicí šroub opět pevně utáhněte (obr. 7). 17. Otřete z nářadí nečistoty a olej. 18. Opět namontujte kryt koncovky (6) a lapač trnů (113). obr. 7 plnicí šroub (53) Pozor: V průběhu demontáže a montáže se nesmí do vnitřku komory a do hydraulického oleje dostat žádné kovové třísky a nečistoty. Údržba Preventivní údržba Díl Opatření Četnost Přední díl nářadí vyčistit a namazat. Viz údržba předního dílu" 1 x denně, nebo 1 x za 5000 nýtů Zkontrolovat kleštiny Lapač trnů U kleštiny a zubů prověřit poškození a opotřebení. Vyprázdnit záchytnou nádobu trnů. Vyčistit tlumič hluku. Během údržby předního dílu, nebo když kleštiny sklouzávají z tnů. Když množství trnů nashromážděných v lapači ztěžuje sběr dalších trnů. Kapacita závisí na velikosti dříků, přibližně nýtů, velikost 4,8-6,4 mm Jednou za týden, nebo když sací síla MCS již nepostačuje na vtahování trnů do lapače trnů. Pozor: Používejte pouze mazivo doporučené firmou Emhart. HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 18

19 Bezpečnostní pokyny TĚSNICÍ OLEJ (P/N: PSA075508P) LUBRIPLATE 130-AA Výrobce: Fiske Brothers Refining Co. Tel: (419) Nouzové případy: (800) ALVANIA EP Grease 1 Kód výrobku: Výrobce: Shell Oil Products Tel: (877) MSDS#: 57072E-5 První pomoc: POKOŽKA: Odstraňte znečistěné oděvy a pokožku omyjte teplou vodou a mýdlem. V případě oleje vstříknutého při vysokém tlaku pod kůži bez ohledu na množství okamžitě vyhledejte lékařskou pomoc. Zpoždění může vést ke ztrátě části těla. PŘI POŽITÍ: Ihned vyhledejte lékařskou pomoc. Nevyvolávejte zvracení! OČI: Vyplachujte čistou vodou 15 minut, nebo dokud nepřestane podráždění. Při přetrvávajících potížích vyhledejte lékařskou pomoc. Oheň: BOD VZPLANUTÍ: COC/ 204,4 C V případě požáru chlaďte nádobu vodou. Je možné použít také pěnu, hasicí prášek, CO 2 nebo proud vody. Ochrana životního prostředí: LIKVIDACE: Výrobek likvidujte v souladu s místními směrnicemi pro likvidaci. Materiál znečištěný olejem zlikvidujte na místě určeném pro jeho likvidaci. VYTEČENÍ: Olej setřete a zasažené místo omyjte vhodným rozpouštědlem. Pokud je to nutné, použijte vhodný absorpční prostředek. Manipulace/skladování: Pokud se nádoby nepoužívají, musí být uzavřené. Neskladujte a nepoužívejte v blízkosti topných těles, jisker, plamenů nebo silných oxidačních prostředků. Lubriplate je registrovaná výrobní značka Fiske Brothers Refining Company. MAZACÍ OLEJ PRO KLEŠTINY (P/N: PRG ) SUNPAR 107 Výrobce: Sunoco, Inc. Nouzové případy: (800) První pomoc: POKOŽKA: Omývejte mýdlem a vodou, dokud nezmizí zápach. Při zabarvení kůže nebo otoku vyhledejte lékařskou pomoc. Oděvy před dalším použitím vyperte. PŘI POŽITÍ: Nevyvolávejte zvracení! Nepijte! Ihned vyhledejte lékaře. Pokud se malé množství omylem dostane do úst, vyplachujte ústa tak dlouho, dokud nezmizí chuť. OČI: Vyplachujte vodou. Oheň: BOD VZPLANUTÍ: hořlavý nad 93,3 C Haste pěnou, hasicím práškem, CO 2, nebo proudem vody. Ochrana životního prostředí: LIKVIDACE: Nevylévejte do odtoků nebo do vpustí. Nechte zlikvidovat odbornou firmou na likvidaci odpadů. VYTEČENÍ: Lokalizujte uniklý olej a absorbujte ho inertním materiálem. Směs odstraňte lopatami, setřete nebo odsajte. Manipulace/skladování: Skladování dle NFPA kategorie IIIB. Vyhněte se dlouhodobějšímu vdechování výparů a kapiček. Zabraňte dlouhodobějšímu nebo opakovanému kontaktu s kůží. Zamezte kontaktu s očima. Po manipulaci si důkladně umyjte ruce. Prohlédněte si prosím aktuální údaje bezpečnostních listů (MSDS). Tyto obsahují kompletní materiálové a bezpečnostní údaje. Listy MSDS můžete koupit u příslušných prodejců. HYDRAULICKÝ OLEJ (P/N: PRG ) MOBIL DTE 26 Výrobce: ExxonMobil Corporation Nouzové případy: (609) MSDS Fax on Demand: (613) MSDS # Shell TELLUS 68 Výrobce: SOPUS Products Zdravotnické informace: (877) MSDS pomoc: (877) MSDS # L-0 Distributor: Emhart Teknologies / USA Tel: (203) První pomoc: POKOŽKA: Odstraňte znečistěné oděvy a boty a olej setřete z kůže. Opláchněte postižené místo a důkladně ho umyjte teplou vodou a mýdlem. V případě podráždění vyhledejte lékařskou pomoc. PŘI POŽITÍ: Nevyvolávejte zvracení. Pří požití velmi malého množství není zpravidla nutné žádné ošetřené. Při požití většího množství vyhledejte lékařskou pomoc. OČI: Vypláchněte vodou. Při přetrvávajícím podráždění vyhledejte lékařskou pomoc. Oheň: BOD VZPLANUTÍ: 198,9 C Výrobek plave na povrchu vody a může se tam znovu vznítit. Oheň zlikvidujte vodní parou, pěnou odolávající alkoholu, hasicím práškem nebo CO 2. Nepoužívejte přímý proud vody. Ochrana životního prostředí: VYTEČENÍ: Uniklý olej nechte nasáknout do absorpčního materiálu, jako např. hlínou, pískem nebo dalším vhodným materiálem. Materiál uskladněte do uzavřené nádoby a vhodně zlikvidujte. Manipulace: Po manipulaci si ruce umyjte mýdlem a vodou, zvláště před jídlem, pitím, kouřením, nanášením make-upu a návštěvou toalety. Předměty z kůže jako např. boty a pásky, které není možné úplně vyčistit, zlikvidujte. Používejte pouze v dobře větraných prostorách. Skladování: Skladujte na chladném, suchém a dobře větraném místě. Chraňte před otevřeným ohněm a vysokými teplotami. HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 19

20 Diagnostika problémů Problém Pravděpodobná příčina Odstranění Nářadí nefunguje Nářadí se nevrací do výchozí polohy. Nářadí ztrácí zdvih Kleštiny sklouzávají z trnů Kleštiny se neotevírají Trn zůstává viset na kleštinách Trhací nýty se nevtahují do koncovky Trn se neodlamuje MCS nefunguje Nářadí správně nenasává Žádný přívod stlačeného vzduchu. Posuvný uzávěr pro přívod stlačeného vzduchu je nastaven na VYPNUTO. Tlak vzduchu je příliš nízký. Tlak vzduchu je příliš vysoký. Stav hydraulického oleje je příliš nízký. Nahromadění nečistot pod krytem koncovky. Stav hydraulického oleje je příliš nízký. Kleštiny jsou znečištěné nebo nedostatečně namazané. Kleštiny jsou opotřebované. Je znečištěný kryt koncovky, kleštiny nebo vedení kleštiny. Uvolněný kryt kleštiny. V nářadí je příliš mnoho hydraulického oleje. Kleštiny jsou znečištěné nebo nejsou dostatečně namazané. Nesprávná koncovka Střižný kroužek je zaklíněný v otvoru koncovky. Nýt nebyl správně nasazen. Tlak vyvíjený na odlomení trnu je příliš vysoký. Tlak vzduchu je příliš nízký. Žádný přívod stlačeného vzduchu. Lapač trnů je uvolněný nebo chybí. Cesta pro odvod trnů je blokovaná. Tlumič hluku je znečištěný. Lapač trnů je plný. Tlak vzduchu je nízký. Nářadí připojit ke vhodnému zdroji stlačeného vzduchu. Posuvný uzávěr nastavit na ZAPNUNO. Správně nastavit tlak vzduchu. Správně nastavit tlak vzduchu. Nechat provést údržbu kvalifikovanou osobou. Provést "údržbu předního dílu" a prověřit případná poškození a znečištění předního dílu Nechat provést údržbu kvalifikovanou osobou. Kleštiny vyčistit a namazat. Vyměnit kleštiny. Provést "údržbu předního dílu" a vyčistit vnitřní stranu krytu koncovky. Utáhnout kryt koncovky. Nechat provést údržbu kvalifikovanou osobou. Provést "údržbu předního dílu" a vyčistit a namazat kleštiny. Nasadit správnou koncovku. Odstranit střižný kroužek, prověřit, jestli je nasazena správná koncovka a jestli byl pro nýtování použit správný postup. Nýt znovu nasadit nebo vyměnit. Nářadí dovybavit. Správně nastavit tlak vzduchu. Nářadí připojit k vhodnému zdroji stlačeného vzduchu. Prověřit nasazení lapače trnů. Uvolnit zablokovanou cestu pro odvod trnů. Vyčistit nebo vyměnit tlumič hluku. Vyprázdnit lapač trnů. Správně nastavit tlak vzduchu. HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 20

21 Prohlášení o shodě ES My, Emhart Teknologies Tucker Fasteners Limited Birmingham B42 1BP Velká Británie tímto prohlašujeme, že: ProSet 3400 ProSet 3400 MCS odpovídají níže uvedeným směrnicím: EN ISO díl 1 a díl 2 ISO pren ISO 3744 EN ISO pren 792 díl 1 EN EN ISO 4871 Odpovídají zadáním směrnice na strojní zařízení 98/37/EHS, která nahrazuje směrnici 89/392/EHS a doplňující směrnice 91/368/EHS, 93/44/EHS a 93/68/EHS. Podpis: Eymard Chitty, viceprezident, R&D Birmingham 1. července 2008 HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 21
