PNT1000L-PC. Údržbový manuál. Nástroj POPNUT Tool

Transkript

1 PNT000L-PC Údržbový manuál Nástroj POPNUT Tool

2 Obsah Úvod... 3 Bezpečnostní pokyny... 4 Specifikace... 5 Díly nástroje... 6 Balené příslušenství... 6 Sestava PNT000L-PC... 8 Seznam dílů... 0 Nastavení nástroje... 2 Instalace trnu a hubice... 3 Základy provozu nástroje... 4 Nastavení trnu a hubice... 4 Volba předpětí ventilové pružiny... 5 Provoz nástroje... 6 Nastavení předpětí... 8 Nastavení pro standardní prvky - Standard POP NUT... 8 Nastavení pro standardní a tenkostěnné prvky ST a Thin Wall POP NUT... 9 Nastavení předpětí... 9 Údržba... 2 Čistění a mazání trnu... 2 Mazání rotačních dílů... 2 Doplňování hydraulického systému Odstraňování závad Bezpečnostní údaje Prohlášení EC o shodě Page 2 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800)

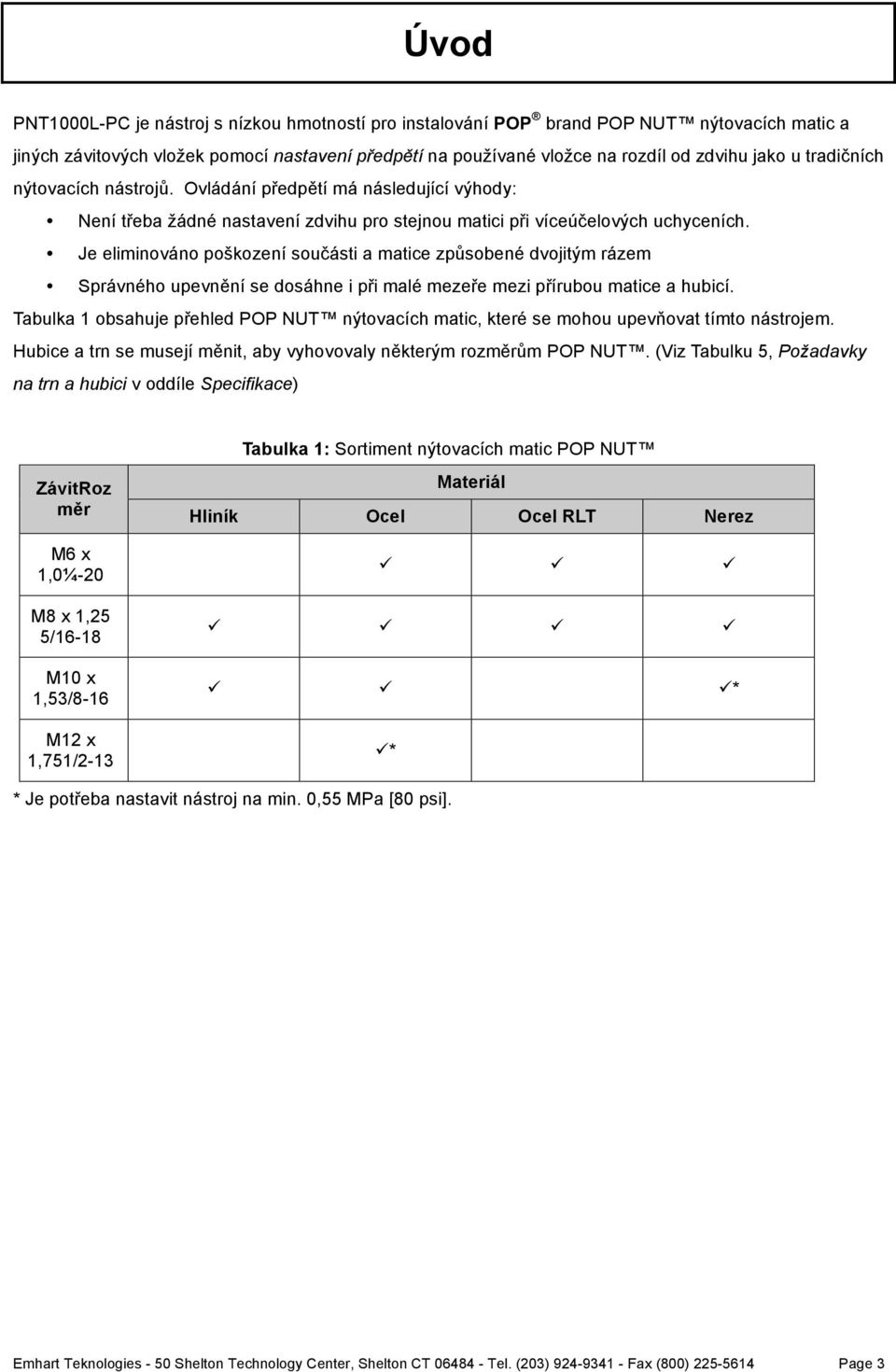

3 Úvod PNT000L-PC je nástroj s nízkou hmotností pro instalování POP brand POP NUT nýtovacích matic a jiných závitových vložek pomocí nastavení předpětí na používané vložce na rozdíl od zdvihu jako u tradičních nýtovacích nástrojů. Ovládání předpětí má následující výhody: Není třeba žádné nastavení zdvihu pro stejnou matici při víceúčelových uchyceních. Je eliminováno poškození součásti a matice způsobené dvojitým rázem Správného upevnění se dosáhne i při malé mezeře mezi přírubou matice a hubicí. Tabulka obsahuje přehled POP NUT nýtovacích matic, které se mohou upevňovat tímto nástrojem. Hubice a trn se musejí měnit, aby vyhovovaly některým rozměrům POP NUT. (Viz Tabulku 5, Požadavky na trn a hubici v oddíle Specifikace) Tabulka : Sortiment nýtovacích matic POP NUT ZávitRoz Materiál měr Hliník Ocel Ocel RLT Nerez M6 x,0¼-20 M8 x,25 5/6-8 M0 x,53/8-6 M2 x,75/2-3 * * * Je potřeba nastavit nástroj na min. 0,55 MPa [80 psi]. Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Page 3

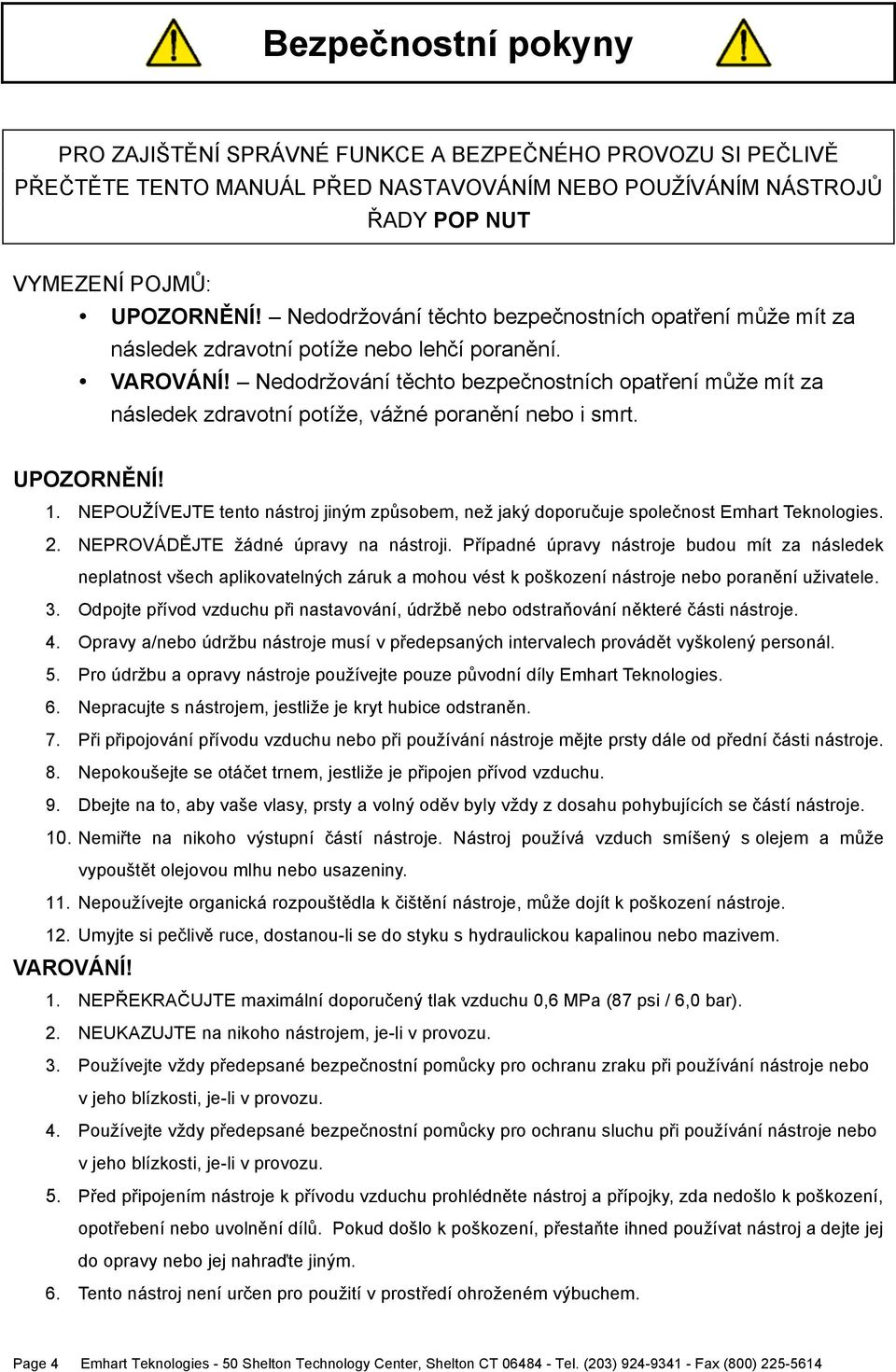

4 Bezpečnostní pokyny PRO ZAJIŠTĚNÍ SPRÁVNÉ FUNKCE A BEZPEČNÉHO PROVOZU SI PEČLIVĚ PŘEČTĚTE TENTO MANUÁL PŘED NASTAVOVÁNÍM NEBO POUŽÍVÁNÍM NÁSTROJŮ ŘADY POP NUT VYMEZENÍ POJMŮ: UPOZORNĚNÍ! Nedodržování těchto bezpečnostních opatření může mít za následek zdravotní potíže nebo lehčí poranění. VAROVÁNÍ! Nedodržování těchto bezpečnostních opatření může mít za následek zdravotní potíže, vážné poranění nebo i smrt. UPOZORNĚNÍ!. NEPOUŽÍVEJTE tento nástroj jiným způsobem, než jaký doporučuje společnost Emhart Teknologies. 2. NEPROVÁDĚJTE žádné úpravy na nástroji. Případné úpravy nástroje budou mít za následek neplatnost všech aplikovatelných záruk a mohou vést k poškození nástroje nebo poranění uživatele. 3. Odpojte přívod vzduchu při nastavování, údržbě nebo odstraňování některé části nástroje. 4. Opravy a/nebo údržbu nástroje musí v předepsaných intervalech provádět vyškolený personál. 5. Pro údržbu a opravy nástroje používejte pouze původní díly Emhart Teknologies. 6. Nepracujte s nástrojem, jestliže je kryt hubice odstraněn. 7. Při připojování přívodu vzduchu nebo při používání nástroje mějte prsty dále od přední části nástroje. 8. Nepokoušejte se otáčet trnem, jestliže je připojen přívod vzduchu. 9. Dbejte na to, aby vaše vlasy, prsty a volný oděv byly vždy z dosahu pohybujících se částí nástroje. 0. Nemiřte na nikoho výstupní částí nástroje. Nástroj používá vzduch smíšený s olejem a může vypouštět olejovou mlhu nebo usazeniny.. Nepoužívejte organická rozpouštědla k čištění nástroje, může dojít k poškození nástroje. 2. Umyjte si pečlivě ruce, dostanou-li se do styku s hydraulickou kapalinou nebo mazivem. VAROVÁNÍ!. NEPŘEKRAČUJTE maximální doporučený tlak vzduchu 0,6 MPa (87 psi / 6,0 bar). 2. NEUKAZUJTE na nikoho nástrojem, je-li v provozu. 3. Používejte vždy předepsané bezpečnostní pomůcky pro ochranu zraku při používání nástroje nebo v jeho blízkosti, je-li v provozu. 4. Používejte vždy předepsané bezpečnostní pomůcky pro ochranu sluchu při používání nástroje nebo v jeho blízkosti, je-li v provozu. 5. Před připojením nástroje k přívodu vzduchu prohlédněte nástroj a přípojky, zda nedošlo k poškození, opotřebení nebo uvolnění dílů. Pokud došlo k poškození, přestaňte ihned používat nástroj a dejte jej do opravy nebo jej nahraďte jiným. 6. Tento nástroj není určen pro použití v prostředí ohroženém výbuchem. Page 4 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800)

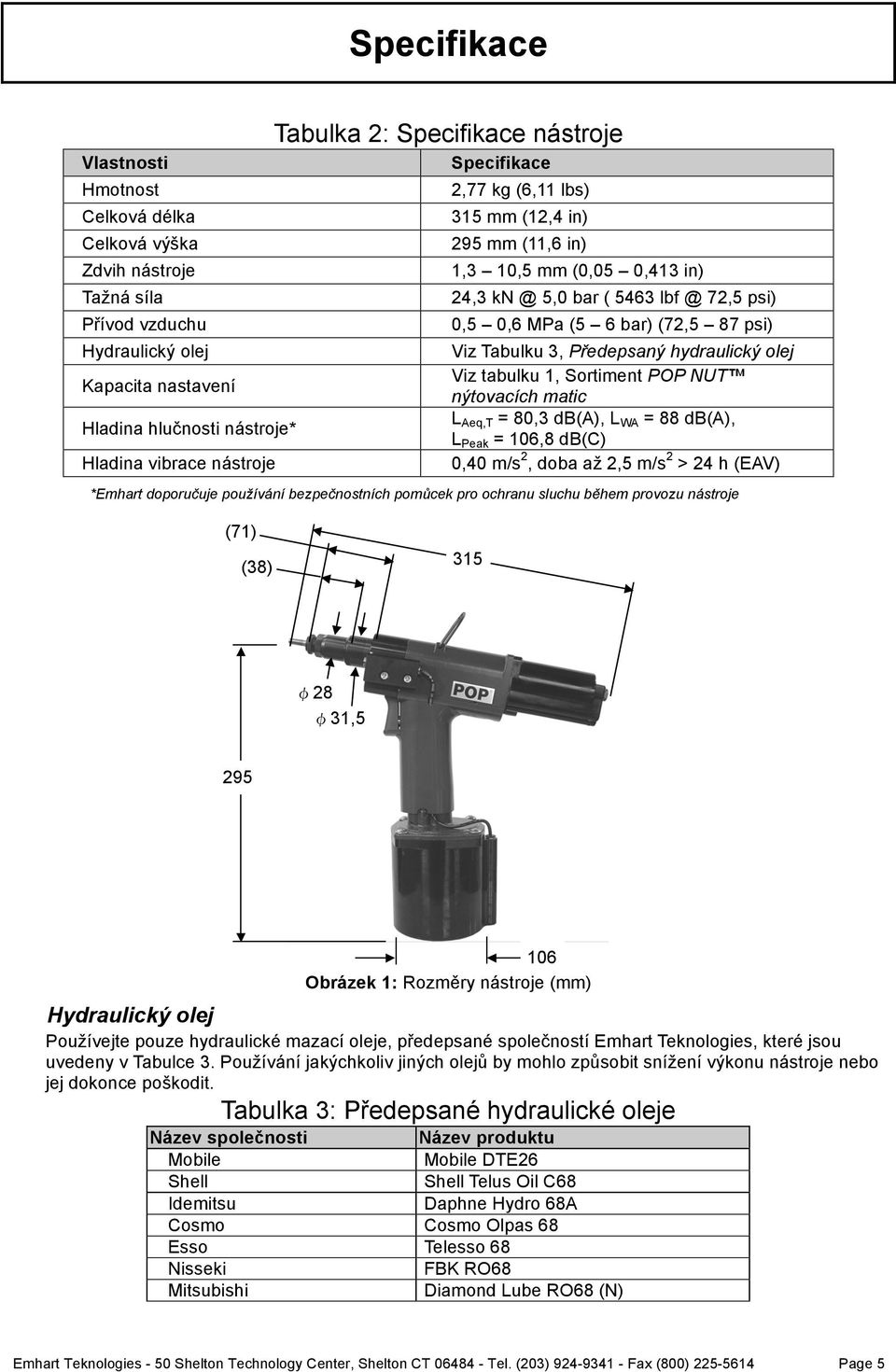

5 Specifikace Tabulka 2: Specifikace nástroje Vlastnosti Specifikace Hmotnost 2,77 kg (6, lbs) Celková délka 35 mm (2,4 in) Celková výška 295 mm (,6 in) Zdvih nástroje,3 0,5 mm (0,05 0,43 in) Tažná síla 24,3 5,0 bar ( ,5 psi) Přívod vzduchu 0,5 0,6 MPa (5 6 bar) (72,5 87 psi) Hydraulický olej Viz Tabulku 3, Předepsaný hydraulický olej Kapacita nastavení Viz tabulku, Sortiment POP NUT nýtovacích matic Hladina hlučnosti nástroje* L Aeq,T = 80,3 db(a), L WA = 88 db(a), L Peak = 06,8 db(c) Hladina vibrace nástroje 0,40 m/s 2, doba až 2,5 m/s 2 > 24 h (EAV) *Emhart doporučuje používání bezpečnostních pomůcek pro ochranu sluchu během provozu nástroje (7) (38) , Obrázek : Rozměry nástroje (mm) Hydraulický olej Používejte pouze hydraulické mazací oleje, předepsané společností Emhart Teknologies, které jsou uvedeny v Tabulce 3. Používání jakýchkoliv jiných olejů by mohlo způsobit snížení výkonu nástroje nebo jej dokonce poškodit. Tabulka 3: Předepsané hydraulické oleje Název společnosti Název produktu Mobile Mobile DTE26 Shell Shell Telus Oil C68 Idemitsu Daphne Hydro 68A Cosmo Cosmo Olpas 68 Esso Telesso 68 Nisseki FBK RO68 Mitsubishi Diamond Lube RO68 (N) Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Page 5

6 Díly nástroje Přední kryt Kryt hubice Pojistná matice Zadní kryt Výfukové otvory Trn Hubice/Kovadlo Spojka (Není součástí dodávky) Vzduchová hadice (Není součástí dodávky) Vzduchová tvarovka (Není součástí dodávky) Rukojeť Otočná vzduchová tvarovka ¼ NPTF Komora Ovládací knoflík Spoušť Plnicí šroub Stavěč Ovládání předpětí Výfukové otvory Není součástí dodávky Obrázek 2: Přehled dílů nástroje Balené příslušenství Tabulka 4: Balené příslušenství Díl č. Položka Množství PNT000L-PC-T PNT000L-PC POP NUT Tool PNT Hák PNT Šestihranný klíč,5 mm PNT Šestihranný klíč 3 mm DPN Šestihranný klíč 4 mm DPN Záslepný šroub s hlavou M4 x 20 DPN Uvolňovač trnu POP NUT Mandrel Release FG2245 Provozní pokyny FG2268 Údržbový manuál FG2222 Záruční list Page 6 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800)

7 Tlustá stěna (Std a ST) POP NUTrozměr závitu Tabulka 5: Požadavky na trn a hubici Plochá hubice Adaptér trnu Trn Díl č. Vnitřní průměr Díl č. Díl č. Rozměr závitu M6 x,0 PNT , PNT P M6 x,0 PNT M8 x,25 PNT , PNT M8 x,25 M0 x,5 PNT , PNT A M0 x,5 - M2 x,75 PNT , PNT A M2 x,75 /4-20 PNT ,5 PNT /4-20 PNT /6-8 PNT , PNT R 5/6-8 3/8-6 PNT , PNT R 3/8-6 - /2-3 PNT ,8 PNT /2-3 Tenká stěna (TK,TL,TH) POP NUTrozměr závitu Díl č. Vodicí hubice Adaptér trnu Trn Vnitřní průměr Rozměr závitu Rozměr závitu Díl č. Díl č. Rozměr závitu M6 x,0 PNT P 6, PNT P M6 x,0 PNT M8 x,25 PNT P 8, PNT P M8 x,25 M0 x,5 PNT P 0, PNT P M0 x,5 - M2 x,75 PNT P 2, PNT P M2 x,75 /4-20 PNT P 6,5 PNT /4-20 PNT /6-8 PNT P 8, PNT /6-8 3/8-6 PNT P 0, PNT /8-6 - /2-3 PNT P 2,8 PNT /2-3 * Detailní popis instalace hubice a trnu je uveden v oddíle Nastavení nástroje. M8X.0 M8X.0 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Page 7

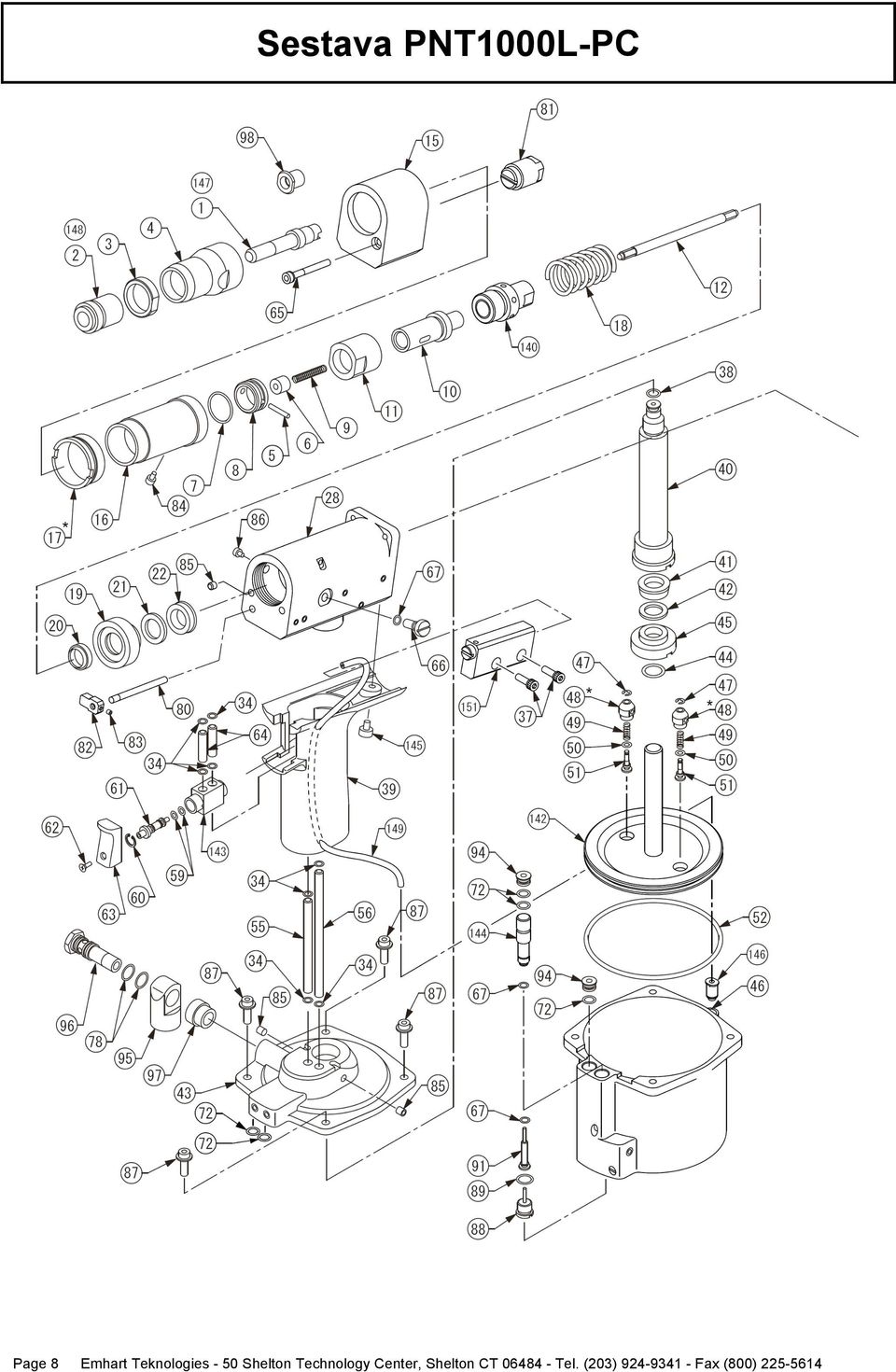

8 Sestava PNT000L-PC Page 8 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800)

9 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Page 9

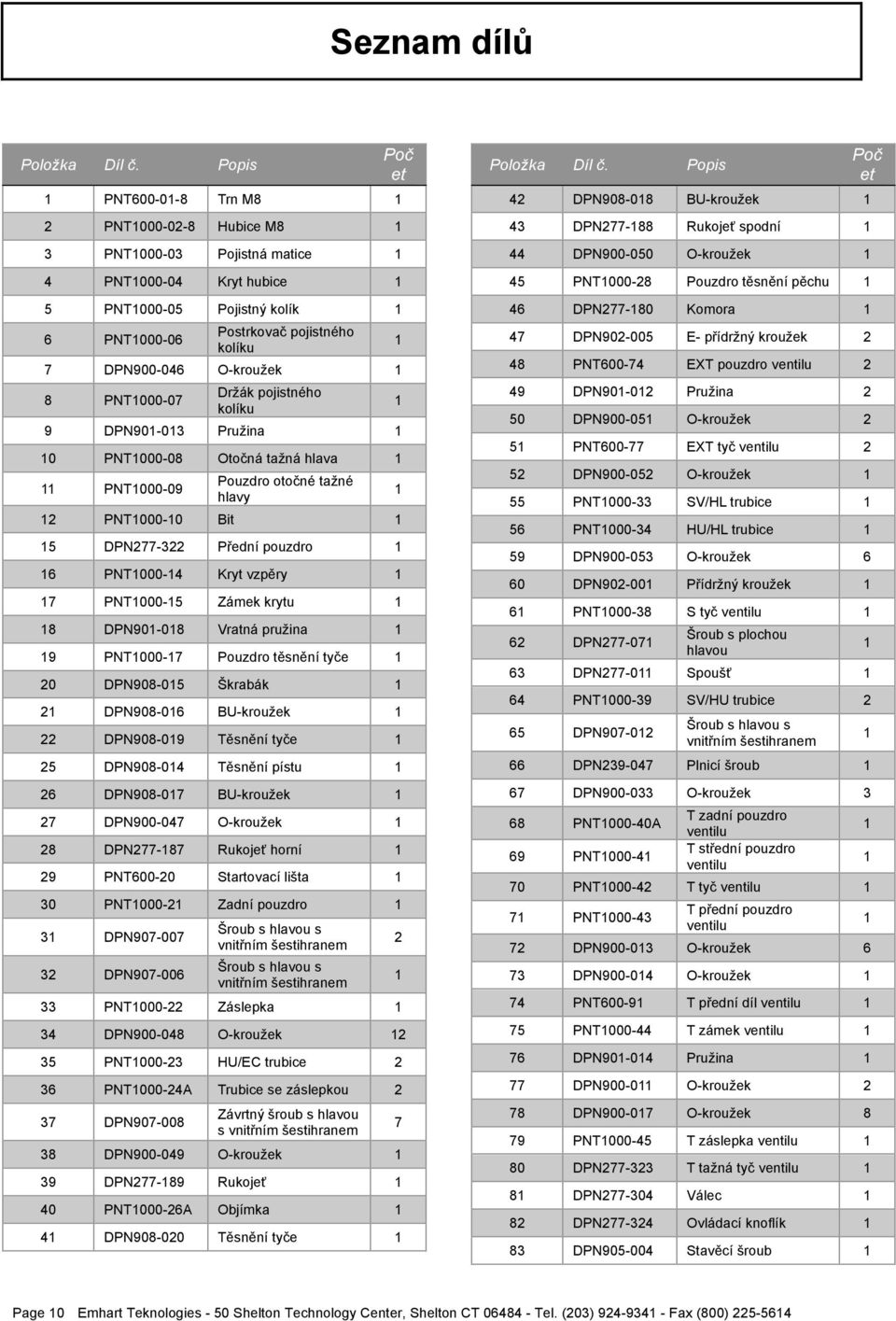

10 Seznam dílů Položka Díl č. Popis Poč et PNT Trn M8 2 PNT Hubice M8 3 PNT Pojistná matice 4 PNT Kryt hubice 5 PNT Pojistný kolík 6 PNT Postrkovač pojistného kolíku 7 DPN O-kroužek 8 PNT Držák pojistného kolíku 9 DPN90-03 Pružina 0 PNT Otočná tažná hlava PNT Pouzdro otočné tažné hlavy 2 PNT000-0 Bit 5 DPN Přední pouzdro 6 PNT000-4 Kryt vzpěry 7 PNT000-5 Zámek krytu 8 DPN90-08 Vratná pružina 9 PNT000-7 Pouzdro těsnění tyče 20 DPN Škrabák 2 DPN BU-kroužek 22 DPN Těsnění tyče 25 DPN Těsnění pístu 26 DPN BU-kroužek 27 DPN O-kroužek 28 DPN Rukojeť horní 29 PNT Startovací lišta 30 PNT000-2 Zadní pouzdro 3 DPN DPN Šroub s hlavou s vnitřním šestihranem Šroub s hlavou s vnitřním šestihranem 33 PNT Záslepka 34 DPN O-kroužek 2 35 PNT HU/EC trubice 2 36 PNT000-24A Trubice se záslepkou 2 37 DPN Závrtný šroub s hlavou s vnitřním šestihranem 38 DPN O-kroužek 39 DPN Rukojeť 40 PNT000-26A Objímka 4 DPN Těsnění tyče 2 7 Položka Díl č. Popis Poč et 42 DPN BU-kroužek 43 DPN Rukojeť spodní 44 DPN O-kroužek 45 PNT Pouzdro těsnění pěchu 46 DPN Komora 47 DPN E- přídržný kroužek 2 48 PNT EXT pouzdro ventilu 2 49 DPN90-02 Pružina 2 50 DPN O-kroužek 2 5 PNT EXT tyč ventilu 2 52 DPN O-kroužek 55 PNT SV/HL trubice 56 PNT HU/HL trubice 59 DPN O-kroužek 6 60 DPN Přídržný kroužek 6 PNT S tyč ventilu 62 DPN Šroub s plochou hlavou 63 DPN277-0 Spoušť 64 PNT SV/HU trubice 2 65 DPN Šroub s hlavou s vnitřním šestihranem 66 DPN Plnicí šroub 67 DPN O-kroužek 3 68 PNT000-40A 69 PNT000-4 T zadní pouzdro ventilu T střední pouzdro ventilu 70 PNT T tyč ventilu 7 PNT T přední pouzdro ventilu 72 DPN O-kroužek 6 73 DPN O-kroužek 74 PNT600-9 T přední díl ventilu 75 PNT T zámek ventilu 76 DPN90-04 Pružina 77 DPN900-0 O-kroužek 2 78 DPN O-kroužek 8 79 PNT T záslepka ventilu 80 DPN T tažná tyč ventilu 8 DPN Válec 82 DPN Ovládací knoflík 83 DPN Stavěcí šroub Page 0 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800)

11 Položka Díl č. Popis Poč et 84 PNT Záslepný šroub 85 DPN Stavěcí šroub 3 86 DPN DPN Šroub s hlavou s vnitřním šestihranem Šroub s hlavou s vnitřním šestihranem a přírubou 88 PNT000-49A Zátka 89 DPN O-kroužek 90 DPN O-kroužek 2 9 PNT000-50A Ventil nižší 94 PNT Zastavovač ventilu 2 95 PNT000-55A R Spojka 96 PNT000-56A R Adaptér spojky 97 PNT R Rozpěrka spojky 98 PNT Adaptér trnu M6, M8 33 PNT600-98B M zadní díl ventilu 39 DPN Pojistná podložka pružiny 40 PNT000- Sestava spojky 4 PNT FAN Sestava hydraulického pístu Sestava vzduchového pístu 43 PNT S sestava ventilu 44 FAN Horní sestava ventilu 45 PNT Šroub s plochou kulovou hlavou 4 sada sada sada sada sada 46 DPN Tvarovka 2 49 DPN Vzduchová trubice 5 FAN277-3 Ventil ovládání předpětí sada 52 DPN Seřizovač 53 DPN Pružina ventilu 55 DPN Ventil 56 DPN O-kroužek 57 DPN Stavěcí šroub 58 DPN Pouzdro ventilu 200 PNT Vzduchový motor sada 49 DPN90-02 Pružina 73 DPN O-kroužek 2 90 DPN O-kroužek 2 99 DPN O-kroužek 00 DPN PNT600-0A Šroub s plochou hlavou Koncová deska krytu motoru 02 DPN O-kroužek Položka Díl č. Popis Poč et 03 PNT M tyč ventilu 04 PNT Zakončení krytu motoru 05 PNT Podložka 06 DPN O-kroužek 07 PNT Držák O-kroužku 08 DPN O-kroužek 09 DPN Přídržný kroužek 0 PNT600-0 Plášť PNT600- Kuličkové ložisko 2 PNT600-2 Zadní deska 3 PNT600-3 Rotor 4 PNT600-4 Lopatka 4 5 PNT600-5 Pružný kolík 6 PNT600-6 Válec 7 PNT600-7 Přední deska 8 PNT600-8 Kuličkové ložisko 9 PNT600-9 Rozpěrka 20 PNT Centrální kolo 2 PNT600-2 Planetový převod 6 22 PNT Jehlový kolík 6 23 PNT Převodová skříň a převody 24 PNT Rozpěrka 25 PNT Vnitřní převod 26 PNT Převodová skříň 27 PNT Rozpěrka 28 PNT Kuličkové ložisko 29 DPN Přídržný kroužek 30 DPN Přídržný kroužek 32 DPN Příslušenství Šroub s hlavou s vnitřním šestihranem 34 PNT Hák 35 PNT PNT DPN DPN HS nástrčný klíč,5mm HS nástrčný klíč 3 mm HS nástrčný klíč 4 mm Uvolňovač trnu POP NUT Mandrel Release 47 PNT A Trn M0 48 PNT Hubice M0 *V tabulce 5 naleznete přehled přídavných trnů a hubic Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Page

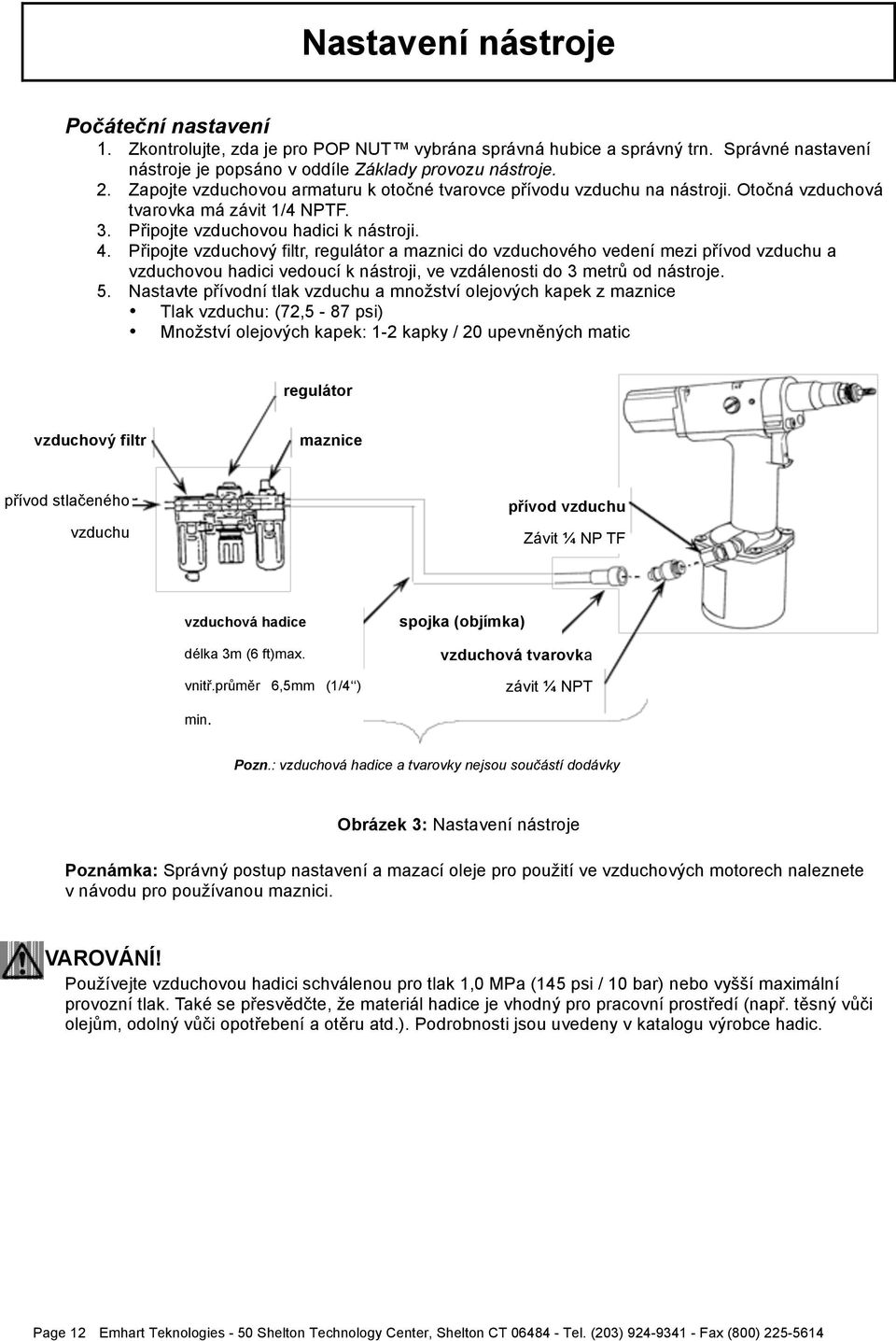

12 Nastavení nástroje Počáteční nastavení. Zkontrolujte, zda je pro POP NUT vybrána správná hubice a správný trn. Správné nastavení nástroje je popsáno v oddíle Základy provozu nástroje. 2. Zapojte vzduchovou armaturu k otočné tvarovce přívodu vzduchu na nástroji. Otočná vzduchová tvarovka má závit /4 NPTF. 3. Připojte vzduchovou hadici k nástroji. 4. Připojte vzduchový filtr, regulátor a maznici do vzduchového vedení mezi přívod vzduchu a vzduchovou hadici vedoucí k nástroji, ve vzdálenosti do 3 metrů od nástroje. 5. Nastavte přívodní tlak vzduchu a množství olejových kapek z maznice Tlak vzduchu: (72,5-87 psi) Množství olejových kapek: -2 kapky / 20 upevněných matic regulátor vzduchový filtr maznice přívod stlačeného vzduchu přívod vzduchu Závit ¼ NP TF vzduchová hadice délka 3m (6 ft)max. vnitř.průměr 6,5mm (/4 ) spojka (objímka) vzduchová tvarovka závit ¼ NPT min. Pozn.: vzduchová hadice a tvarovky nejsou součástí dodávky Obrázek 3: Nastavení nástroje Závit ¼ NP TF Poznámka: Správný postup nastavení a mazací oleje pro použití ve vzduchových motorech naleznete v návodu pro používanou maznici. VAROVÁNÍ! Používejte vzduchovou hadici schválenou pro tlak,0 MPa (45 psi / 0 bar) nebo vyšší maximální provozní tlak. Také se přesvědčte, že materiál hadice je vhodný pro pracovní prostředí (např. těsný vůči olejům, odolný vůči opotřebení a otěru atd.). Podrobnosti jsou uvedeny v katalogu výrobce hadic. Page 2 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800)

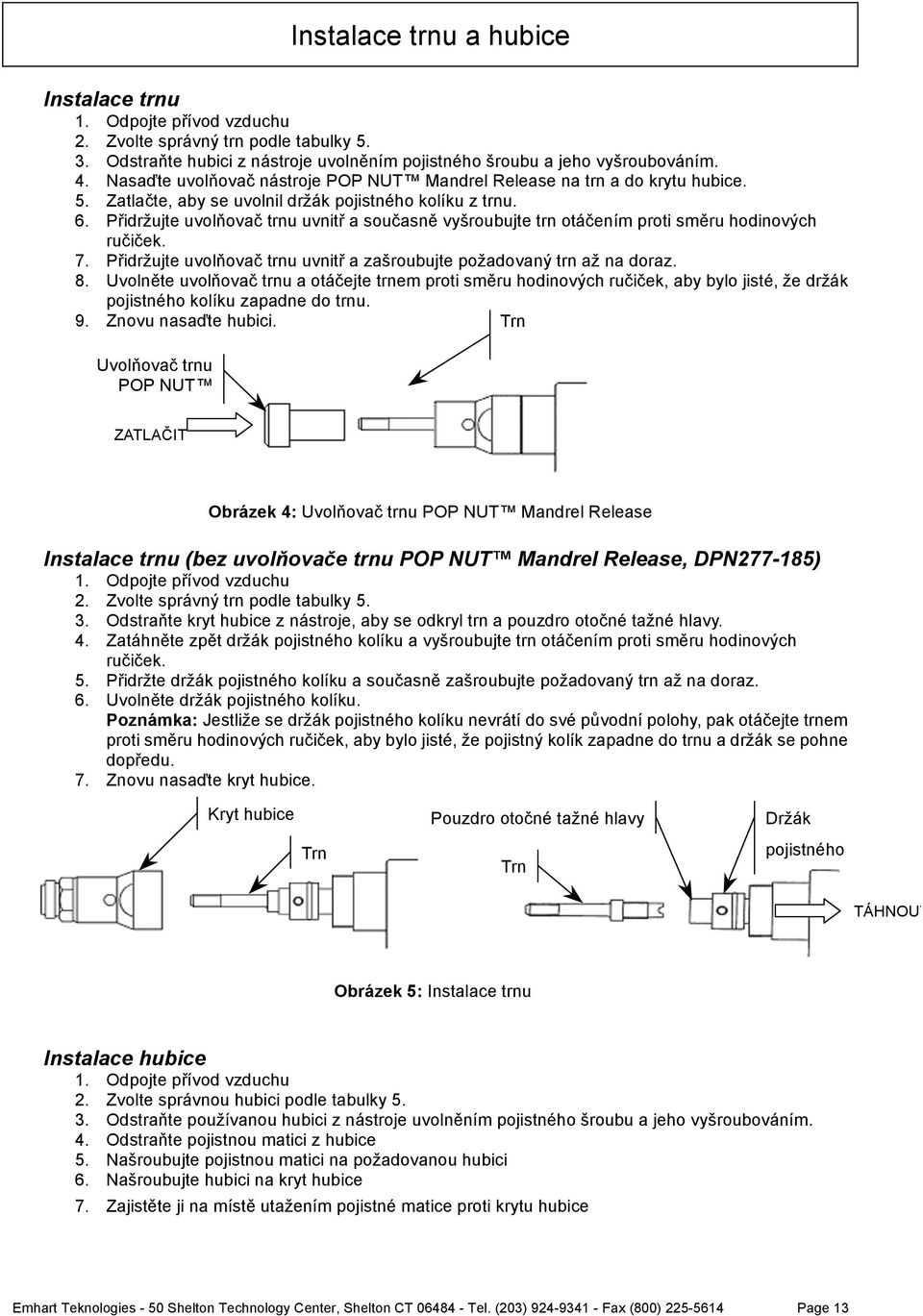

13 Instalace trnu a hubice Instalace trnu. Odpojte přívod vzduchu 2. Zvolte správný trn podle tabulky Odstraňte hubici z nástroje uvolněním pojistného šroubu a jeho vyšroubováním. 4. Nasaďte uvolňovač nástroje POP NUT Mandrel Release na trn a do krytu hubice. 5. Zatlačte, aby se uvolnil držák pojistného kolíku z trnu. 6. Přidržujte uvolňovač trnu uvnitř a současně vyšroubujte trn otáčením proti směru hodinových ručiček. 7. Přidržujte uvolňovač trnu uvnitř a zašroubujte požadovaný trn až na doraz. 8. Uvolněte uvolňovač trnu a otáčejte trnem proti směru hodinových ručiček, aby bylo jisté, že držák pojistného kolíku zapadne do trnu. 9. Znovu nasaďte hubici. Uvolňovač trnu POP NUT Trn ZATLAČIT Obrázek 4: Uvolňovač trnu POP NUT Mandrel Release Instalace trnu (bez uvolňovače trnu POP NUT Mandrel Release, DPN277-85). Odpojte přívod vzduchu 2. Zvolte správný trn podle tabulky Odstraňte kryt hubice z nástroje, aby se odkryl trn a pouzdro otočné tažné hlavy. 4. Zatáhněte zpět držák pojistného kolíku a vyšroubujte trn otáčením proti směru hodinových ručiček. 5. Přidržte držák pojistného kolíku a současně zašroubujte požadovaný trn až na doraz. 6. Uvolněte držák pojistného kolíku. Poznámka: Jestliže se držák pojistného kolíku nevrátí do své původní polohy, pak otáčejte trnem proti směru hodinových ručiček, aby bylo jisté, že pojistný kolík zapadne do trnu a držák se pohne dopředu. 7. Znovu nasaďte kryt hubice. Kryt hubice Trn Pouzdro otočné tažné hlavy Trn Držák pojistného kolíku TÁHNOUT Obrázek 5: Instalace trnu Instalace hubice. Odpojte přívod vzduchu 2. Zvolte správnou hubici podle tabulky Odstraňte používanou hubici z nástroje uvolněním pojistného šroubu a jeho vyšroubováním. 4. Odstraňte pojistnou matici z hubice 5. Našroubujte pojistnou matici na požadovanou hubici 6. Našroubujte hubici na kryt hubice 7. Zajistěte ji na místě utažením pojistné matice proti krytu hubice Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Page 3

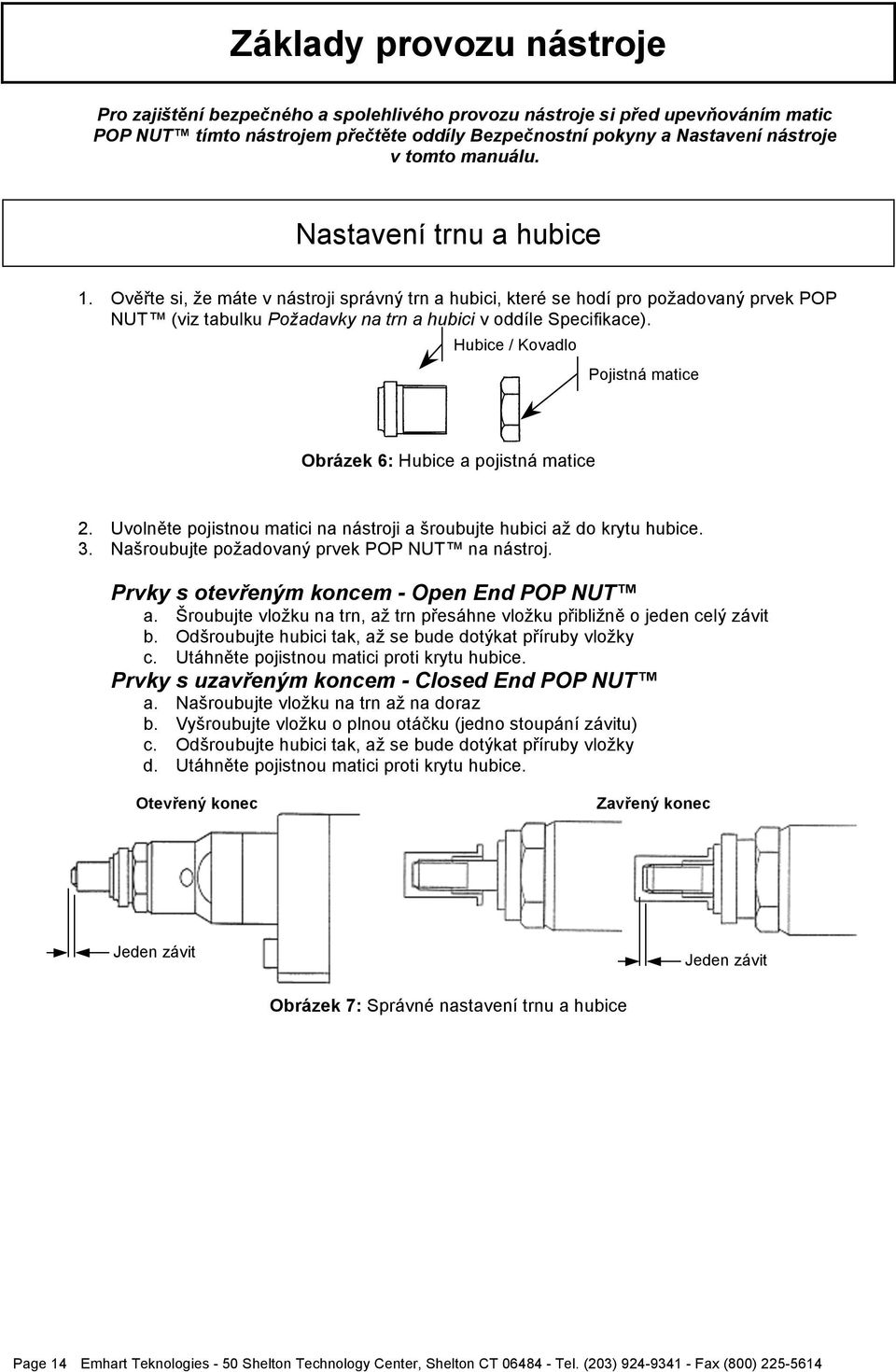

14 Základy provozu nástroje Pro zajištění bezpečného a spolehlivého provozu nástroje si před upevňováním matic POP NUT tímto nástrojem přečtěte oddíly Bezpečnostní pokyny a Nastavení nástroje v tomto manuálu. Nastavení trnu a hubice. Ověřte si, že máte v nástroji správný trn a hubici, které se hodí pro požadovaný prvek POP NUT (viz tabulku Požadavky na trn a hubici v oddíle Specifikace). Hubice / Kovadlo Pojistná matice Obrázek 6: Hubice a pojistná matice 2. Uvolněte pojistnou matici na nástroji a šroubujte hubici až do krytu hubice. 3. Našroubujte požadovaný prvek POP NUT na nástroj. Prvky s otevřeným koncem - Open End POP NUT a. Šroubujte vložku na trn, až trn přesáhne vložku přibližně o jeden celý závit b. Odšroubujte hubici tak, až se bude dotýkat příruby vložky c. Utáhněte pojistnou matici proti krytu hubice. Prvky s uzavřeným koncem - Closed End POP NUT a. Našroubujte vložku na trn až na doraz b. Vyšroubujte vložku o plnou otáčku (jedno stoupání závitu) c. Odšroubujte hubici tak, až se bude dotýkat příruby vložky d. Utáhněte pojistnou matici proti krytu hubice. Otevřený konec Zavřený konec Jeden závit Jeden závit Obrázek 7: Správné nastavení trnu a hubice Page 4 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800)

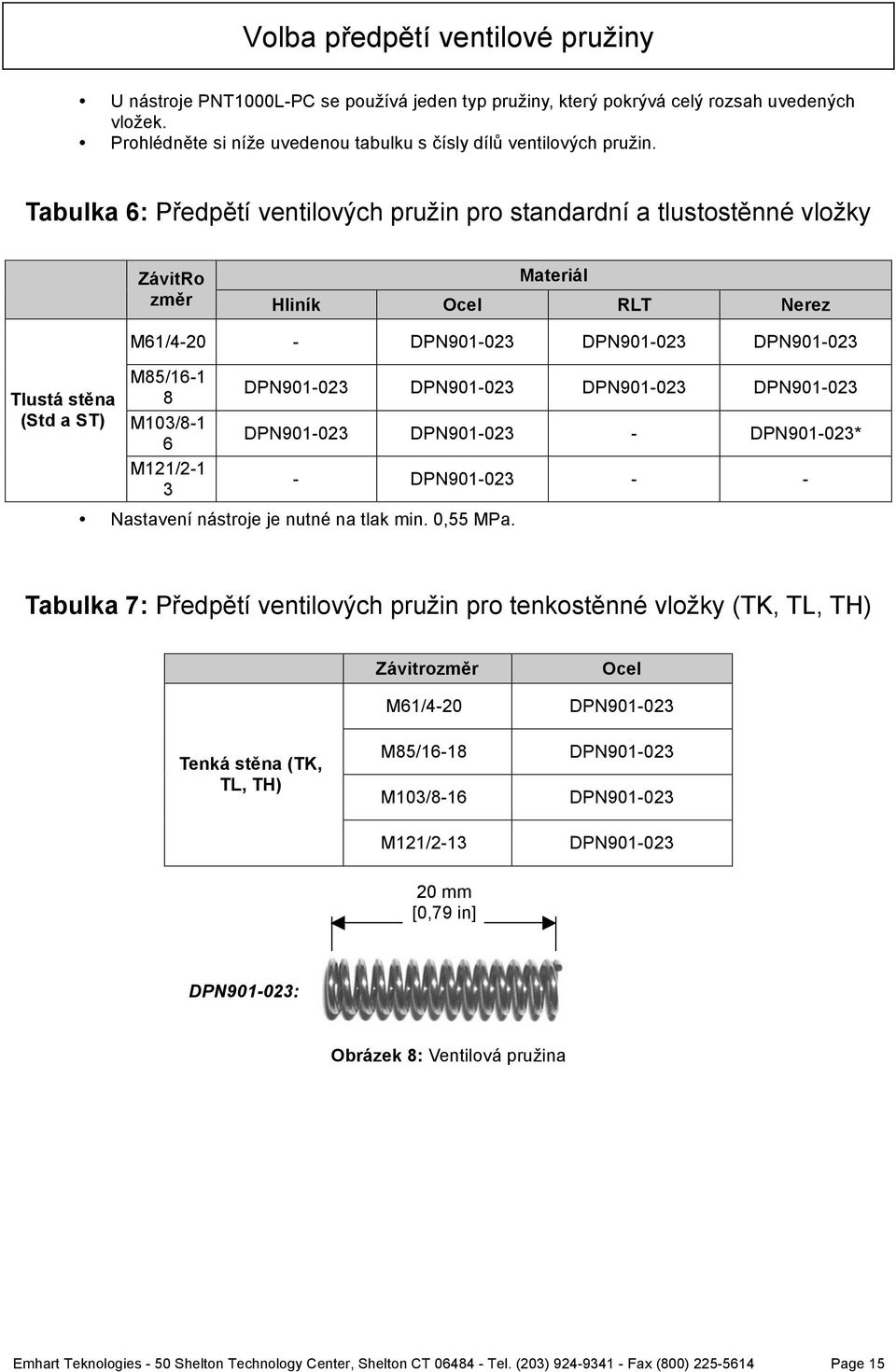

15 Volba předpětí ventilové pružiny U nástroje PNT000L-PC se používá jeden typ pružiny, který pokrývá celý rozsah uvedených vložek. Prohlédněte si níže uvedenou tabulku s čísly dílů ventilových pružin. Tabulka 6: Předpětí ventilových pružin pro standardní a tlustostěnné vložky Tlustá stěna (Std a ST) ZávitRo Materiál změr Hliník Ocel RLT Nerez M6/ DPN DPN DPN M85/6-8 M03/8-6 M2/2-3 DPN DPN DPN DPN DPN DPN DPN90-023* - DPN Nastavení nástroje je nutné na tlak min. 0,55 MPa. Tabulka 7: Předpětí ventilových pružin pro tenkostěnné vložky (TK, TL, TH) Tenká stěna (TK, TL, TH) Závitrozměr M6/4-20 M85/6-8 M03/8-6 M2/2-3 Ocel DPN DPN DPN DPN mm [0,79 in] DPN90-023: Obrázek 8: Ventilová pružina Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Page 5

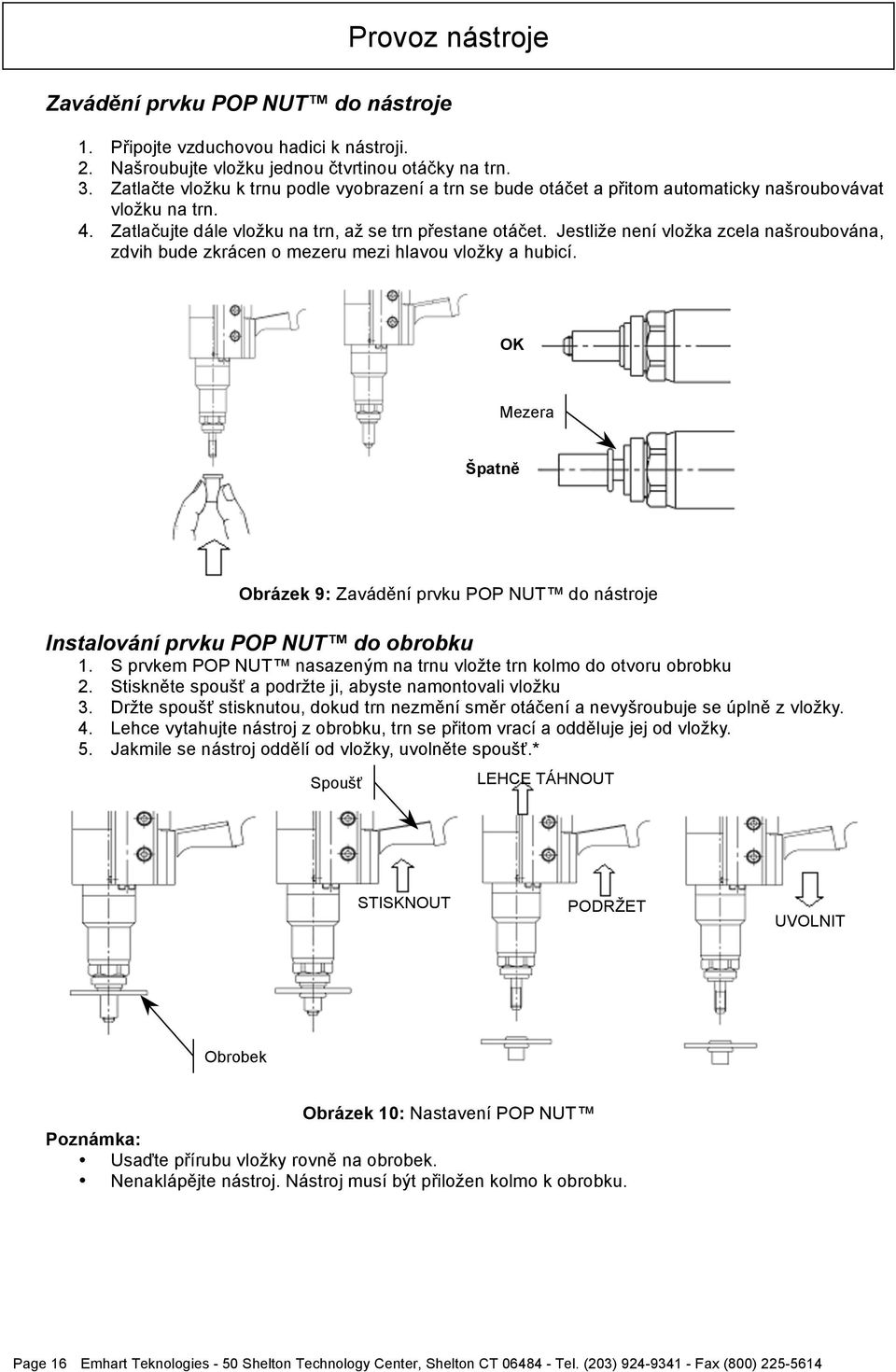

16 Provoz nástroje Zavádění prvku POP NUT do nástroje. Připojte vzduchovou hadici k nástroji. 2. Našroubujte vložku jednou čtvrtinou otáčky na trn. 3. Zatlačte vložku k trnu podle vyobrazení a trn se bude otáčet a přitom automaticky našroubovávat vložku na trn. 4. Zatlačujte dále vložku na trn, až se trn přestane otáčet. Jestliže není vložka zcela našroubována, zdvih bude zkrácen o mezeru mezi hlavou vložky a hubicí. OK Mezera Špatně Obrázek 9: Zavádění prvku POP NUT do nástroje Instalování prvku POP NUT do obrobku. S prvkem POP NUT nasazeným na trnu vložte trn kolmo do otvoru obrobku 2. Stiskněte spoušť a podržte ji, abyste namontovali vložku 3. Držte spoušť stisknutou, dokud trn nezmění směr otáčení a nevyšroubuje se úplně z vložky. 4. Lehce vytahujte nástroj z obrobku, trn se přitom vrací a odděluje jej od vložky. 5. Jakmile se nástroj oddělí od vložky, uvolněte spoušť.* Spoušť LEHCE TÁHNOUT STISKNOUT PODRŽET UVOLNIT Obrobek Obrázek 0: Nastavení POP NUT Poznámka: Usaďte přírubu vložky rovně na obrobek. Nenaklápějte nástroj. Nástroj musí být přiložen kolmo k obrobku. Page 6 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800)

17 OK Špatně Špatně mezera Obrázek : Správné vložení závitových prvků POP NUT do obrobku *Oddělení nástroje od vložky Jestliže pustíte spoušť během průběhu instalace, hydraulický systém se resetuje, vložka se pak nemusí úplně upevnit a nástroj se nevyšroubuje z vložky. Namísto nového stisknutí spouště proveďte níže uvedené kroky, aby se nástroj oddělil od vložky. Oddělení nástroje od vložky a aplikace:. Stiskněte a podržte ovládací knoflík 2. Přidržujte ovládací knoflík a zároveň stiskněte a podržte spoušť. To způsobí, že se trn začne otáčet proti směru hodinových ručiček a vyšroubuje vložku. 3. Po úplném vyšroubování vložky uvolněte spoušť. Oddělení nástroje od vložky a obrobku, jestliže se trn zadře:. Odpojte přívod vzduchu 2. Našroubujte záslepný šroub M4 x 20, dodaný s nástrojem, do otvoru na boční straně krytu hubice. Našroubujte záslepný šroub, až zcela přilehne k vnitřní otočné tažné hlavě a znemožní rotaci trnu k nástroji. 3. Otáčejte tělesem nástroje proti směru hodinových ručiček, abyste jej oddělili od vložky. OTÁČET Záslepný šroub Otočná tažná hlava 2. Spoušť. Ovládací knoflík Kryt hubice Obrázek 2: Oddělení nástroje od vložky Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Page 7

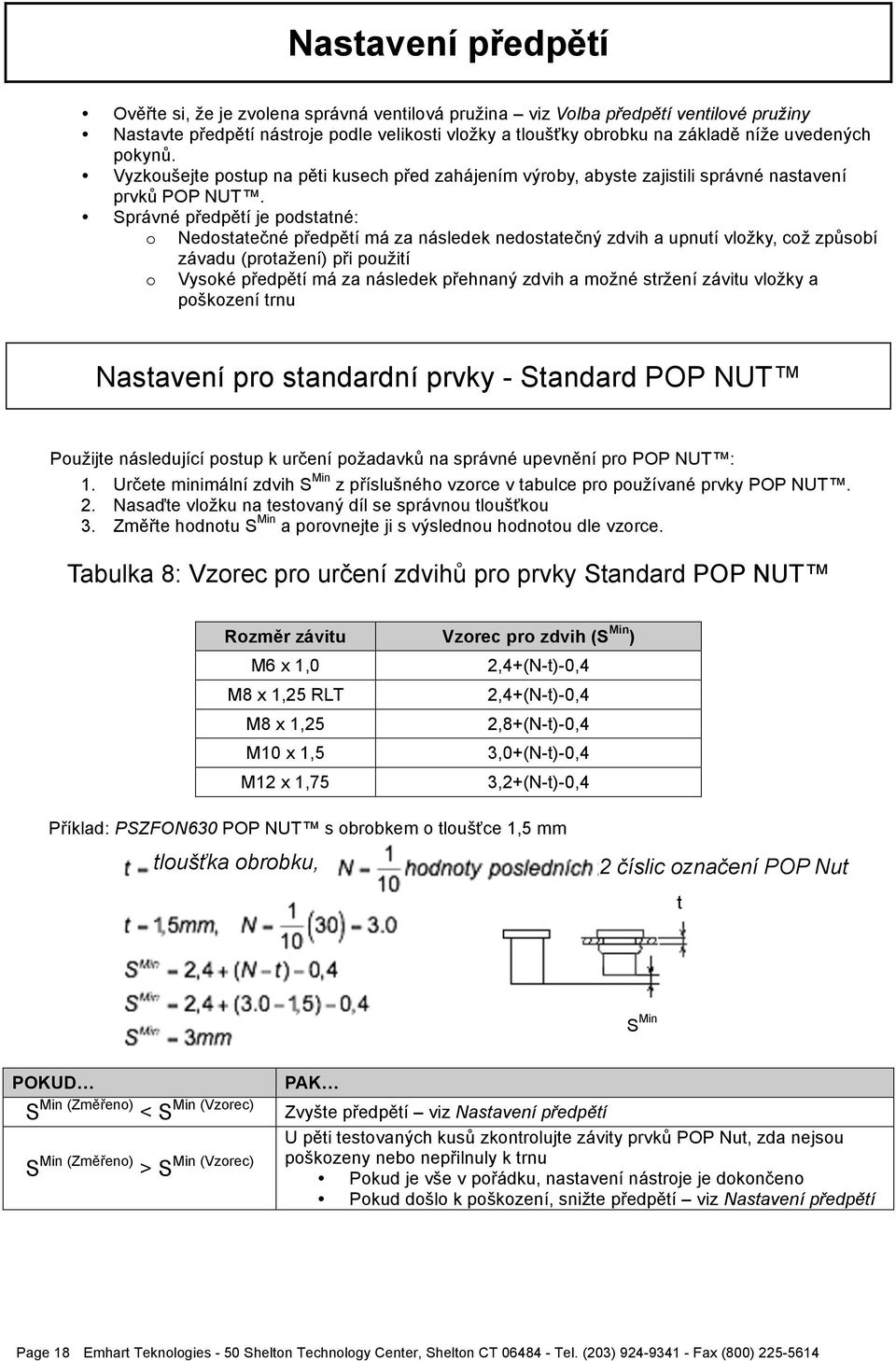

18 Nastavení předpětí Ověřte si, že je zvolena správná ventilová pružina viz Volba předpětí ventilové pružiny Nastavte předpětí nástroje podle velikosti vložky a tloušťky obrobku na základě níže uvedených pokynů. Vyzkoušejte postup na pěti kusech před zahájením výroby, abyste zajistili správné nastavení prvků POP NUT. Správné předpětí je podstatné: o Nedostatečné předpětí má za následek nedostatečný zdvih a upnutí vložky, což způsobí závadu (protažení) při použití o Vysoké předpětí má za následek přehnaný zdvih a možné stržení závitu vložky a poškození trnu Nastavení pro standardní prvky - Standard POP NUT Použijte následující postup k určení požadavků na správné upevnění pro POP NUT :. Určete minimální zdvih S Min z příslušného vzorce v tabulce pro používané prvky POP NUT. 2. Nasaďte vložku na testovaný díl se správnou tloušťkou 3. Změřte hodnotu S Min a porovnejte ji s výslednou hodnotou dle vzorce. Tabulka 8: Vzorec pro určení zdvihů pro prvky Standard POP NUT Rozměr závitu Vzorec pro zdvih (S Min ) M6 x,0 2,4+(N-t)-0,4 M8 x,25 RLT 2,4+(N-t)-0,4 M8 x,25 2,8+(N-t)-0,4 M0 x,5 3,0+(N-t)-0,4 M2 x,75 3,2+(N-t)-0,4 Příklad: PSZFON630 POP NUT s obrobkem o tloušťce,5 mm tloušťka obrobku, 2 číslic označení POP Nut t S Min POKUD S Min (Změřeno) Min (Vzorec) < S Zvyšte U S Min (Změřeno) Min (Vzorec) > S PAK předpětí viz Nastavení předpětí pěti testovaných kusů zkontrolujte závity prvků POP Nut, zda nejsou poškozeny nebo nepřilnuly k trnu Pokud je vše v pořádku, nastavení nástroje je dokončeno Pokud došlo k poškození, snižte předpětí viz Nastavení předpětí Page 8 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800)

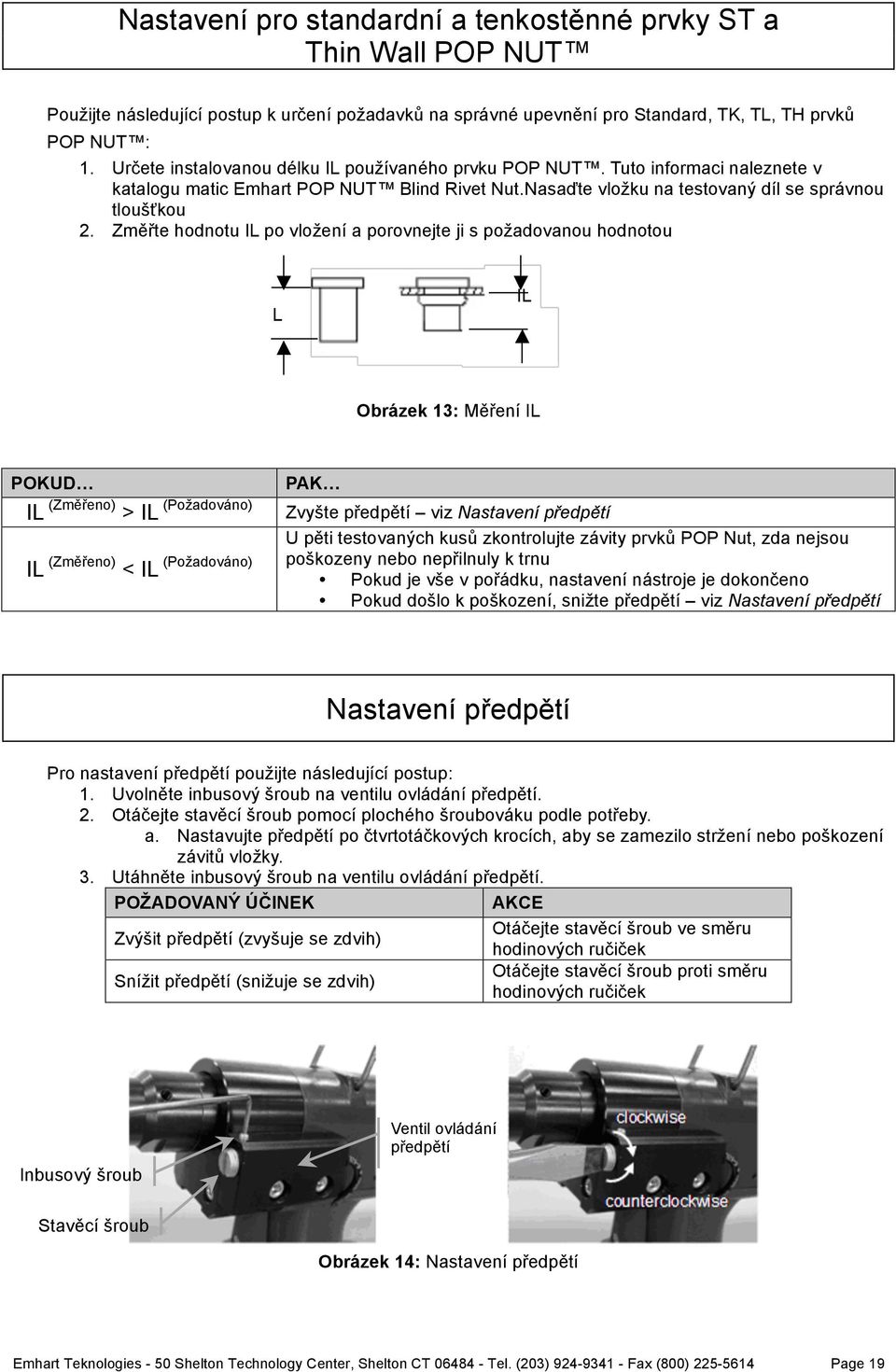

19 Nastavení pro standardní a tenkostěnné prvky ST a Thin Wall POP NUT Použijte následující postup k určení požadavků na správné upevnění pro Standard, TK, TL, TH prvků POP NUT :. Určete instalovanou délku IL používaného prvku POP NUT. Tuto informaci naleznete v katalogu matic Emhart POP NUT Blind Rivet Nut.Nasaďte vložku na testovaný díl se správnou tloušťkou 2. Změřte hodnotu IL po vložení a porovnejte ji s požadovanou hodnotou L IL Obrázek 3: Měření IL POKUD IL (Změřeno) > IL (Požadováno) IL (Změřeno) < IL (Požadováno) PAK Zvyšte předpětí viz Nastavení předpětí U pěti testovaných kusů zkontrolujte závity prvků POP Nut, zda nejsou poškozeny nebo nepřilnuly k trnu Pokud je vše v pořádku, nastavení nástroje je dokončeno Pokud došlo k poškození, snižte předpětí viz Nastavení předpětí Nastavení předpětí Pro nastavení předpětí použijte následující postup:. Uvolněte inbusový šroub na ventilu ovládání předpětí. 2. Otáčejte stavěcí šroub pomocí plochého šroubováku podle potřeby. a. Nastavujte předpětí po čtvrtotáčkových krocích, aby se zamezilo stržení nebo poškození závitů vložky. 3. Utáhněte inbusový šroub na ventilu ovládání předpětí. POŽADOVANÝ ÚČINEK AKCE Otáčejte stavěcí šroub ve směru Zvýšit předpětí (zvyšuje se zdvih) hodinových ručiček Otáčejte stavěcí šroub proti směru Snížit předpětí (snižuje se zdvih) hodinových ručiček Inbusový šroub Ventil ovládání předpětí Stavěcí šroub Obrázek 4: Nastavení předpětí Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Page 9

20 Clockwise Counterclockwise Ve směru hodinových ručiček Proti směru hodinových ručiček Poznámka: Zdvih se může zvyšovat nebo snižovat v důsledku změn tlaku vzduchu [~ 0, mm (0,004 in) / 0, MPa (5 psi)] Různé tloušťky obrobku o Při používání nástroje POP NUT k upevnění stejné vložky na více obrobků s odlišnou tloušťkou stěny, nastavte předpětí tak, aby vyhovovalo nejtenčímu obrobku. VAROVÁNÍ! Nastavujte ovládací ventil předpětí po čtvrtotáčkách. Jestliže se stavěč otáčí po směru hodinových ručiček více než o čtvrt otáčky, aby se zvýšilo předpětí, může dojít ke stržení nebo zadření trnu a závitů POP NUT. Page 20 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800)

21 Údržba Tabulka 9: Harmonogram údržby Položka Četnost Podrobnosti Mazání vzduchu -2 kapky/20 Viz Nastavení nástrojemaže se vnitřní těsnění a vzduchový motor nasazení Čistění a mazání trnu 50 nasazení Proveďte výměnu, pokud je opotřeben nebo poškozenpreventivně zabraňuje poškození nebo zadření vložky Prohlídka hubice 50 nasazení Proveďte výměnu, pokud je opotřebena nebo poškozenapreventivně zabraňuje poškození nebo zadření Mazání rotačních dílů 000 nasazení Preventivně zabraňuje zpomalování Prohlídka ovládací matice, tažné tyče T ventilu rotace trnu Zlomení trnu Proveďte výměnu, jestliže došlo k ohnutí nebo zlomení Doplnění hydraulického systému Ztráta zdvihu Viz Doplňování hydraulického systému Čistění a mazání trnu Provádějte čistění a mazání trnu po každých padesáti nasazeních. o K trnu mohou postupně přilnout nečistoty, které omezují mazání trnu a to způsobuje potíže při upevňování prvků POP NUT nebo dochází k předčasnému opotřebení a zadření. o Mazejte trn jednou kapkou oleje. Používejte stejný olej, jaký se používá u vzduchové maznice, nebo olej typu ISO VG 32. Obrázek 5: Čistění a mazání trnu Mazání rotačních dílů Provádějte mazání otočné tažné hlavy a pouzdra otočné tažné hlavy přibližně po každém tisícím nasazení. o Nedostatečné mazání způsobí zvýšení vnitřního tření, a to má za následek předčasné opotřebení a snížení rychlosti otáčení trnu a krouticího momentu. Těleso otočné tažné hlavy Otočná tažná hlava Obrázek 6: Mazání otočné tažné hlavy Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Page 2

22 Doplňování hydraulického systému Jestliže se zdvih snižuje a nástroj není schopen řádně upevnit vložku, bude zřejmě potřeba doplnit hydraulický olej. Poznámka: Jestliže je zdvih stále neadekvátní po doplnění hydraulického oleje, bude zřejmě potřeba provést výměnu hydraulického těsnění. Vyhledejte svého místního distributora a svěřte mu nástroj k opravě. Postup při doplňování oleje. Odpojte přívod vzduchu 2. Odstraňte vzduchovou hadici z armatury na komoře 3. Odstraňte čtyři (4) šrouby s plochou kulovou hlavou, které připevňují komoru k dolní rukojeti 4. Obraťte nástroj spodní částí nahoru a pomalu odstraňte komoru z nástroje 5. Odstraňte sestavu vzduchového pístu a trubici Šroub s plochou kulovou hlavou (4 ks) Komora Rukojeť dolní Vzduchová trubice Komora Sestava vzduchového pístu Trubice Rukojeť dolní Rukojeť Obrázek 7: Odstraňování komory a sestavy vzduchového pístu 6. Vypusťte použitý hydraulický olej do odpadní nádoby na použitý olej 7. Nalévejte nový hydraulický olej do otvoru rukojeti, až dosáhne opěrného kroužku Poznámka: Používejte pouze hydraulické oleje schválené společností Emhart viz tabulku 3, Předepsané hydraulické oleje Olej Opěrný kroužek Rukojeť Těsnění Penta Obrázek 8: Doplňování hydraulického oleje 8. Znovu uložte na své místo sestavu vzduchového pístu a pomalu ji zatlačujte do rukojeti, pětkrát, a pak ji vyjměte 9. Zkontrolujte, zda se hladina oleje snížila nebo zda jsou v oleji vzduchové bubliny 0. Jestliže hladina oleje poklesla nebo v něm jsou vzduchové bubliny, opakujte kroky 7 až 9 Page 22 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800)

23 Sestava vzduchového pístu Rukojeť dolní Otvor pro vložení trubice Trubice Sestava vzduchového pístu Otvor pro vložení trubice Trubice Obrázek 9: Doplňování a odvzdušňování. Po výměně hydraulického oleje přiložte k sobě sestavu vzduchového pístu a otvor pro vložení trubice na dolní rukojeti a zatlačte trubici na místo. 2. Zastrčte trubici do otvorů pro vložení trubice na sestavě vzduchového pístu a dolní rukojeti 3. Znovu vložte komoru a čtyři (4) šrouby s plochou kulovou hlavou a utáhněte je 4. Položte nástroj na bok tak, aby plnicí šroub byl úplně nahoře. 5. Použijte plochý šroubovák k odšroubování plnicího šroubu a nechte uniknout přebytečný olej a vzduch (vzduchové bubliny). 6. Jakmile hydraulický olej přestane vytékat, utáhněte plnicí šroub. Obrázek 20: Vypouštění přebytečného oleje Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Page 23

24 Odstraňování závad Pokud nejste schopni nástroj opravit po přečtení tohoto manuálu a kapitoly o odstraňování závad, vyhledejte svého distributora nebo společnost Emhart Teknologies a svěřte jim nástroj do opravy. Problém Příčina Akce Oddíl Nelze našroubovat POP NUT na trn Nesprávný trn nebo hubice Zaměňte za správné díly pro používaný POP Nut Specifikace,Tabulka 5 Závity trnu jsou poškozeny Proveďte výměnu trnu Nastavení nástroje,instalace trnu a hubice V závitech trnu jsou zadřené Vyčistěte a namažte trn Údržba Trn se neotáčí vpřed ani zpět (Pomalé otáčení) Trn nelze vyšroubovat z vložky Vyšroubovávání se zastavilo během automatického zpětného chodu Vložka není zcela upevněna, zdvih není dokončen kovové třísky Nízký tlak vzduchu Nedostatečné mazání Nedostatečné mazání rotačních dílů Po instalaci je nástroj stále zašroubován ve vložce a obrobku Závity vložky jsou poškozeny v důsledku vysokého předpětí Nastavte přívod vzduchu na správný rozsah tlaku Nastavte počet kapek maznice Namažte rotační díly Oddělte nástroj od obrobku pomocí ovládacího knoflíku Oddělte nástroj od obrobku Nastavte správně předpětí Nastavení nástroje Nastavení nástroje Údržba Provoz nástroje Provoz nástroje Nastavení předpětí Závity trnu jsou poškozeny Proveďte výměnu trnu Nastavení nástroje,instalace trnu a hubice Spoušť byla uvolněna během oddělování nástroje (dříve, než bylo dokončeno vyšroubování) Nízký tlak vzduchu Oddělte nástroj od obrobku pomocí ovládacího knoflíku Znovu si projděte celý pracovní postup Nastavte přívod vzduchu na správný rozsah tlaku Málo hydraulického oleje Doplňte hydraulický olej Údržba Provoz nástroje Základy provozu nástroje Nastavení nástroje Nástroj automaticky přechází do zpětného chodu Málo hydraulického oleje nebo je v hydraulickém oleji obsažen vzduch Doplňte hydraulický olej Údržba Nástroj nepřechází automaticky do zpětného chodu Nízký tlak vzduchu Málo hydraulického oleje nebo je v hydraulickém oleji obsažen vzduch Nastavte přívod vzduchu na správný rozsah tlaku Doplňte hydraulický olej Nastavení nástroje Údržba Page 24 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800)

25 Problém Příčina Akce Oddíl Životnost trnu Proveďte výměnu trnu Nastavení nástroje,instalace trnu a hubice Trn je poškozen nebo zlomen Nástroj nelze nastavit tak, aby se dosáhlo správné instalace Příliš vysoké předpětí Nástroj není umístěn kolmo k obrobku během instalace Nastavte správně předpětí Proveďte výměnu poškozených dílů Znovu si projděte celý pracovní postupproveďte výměnu poškozených dílů Málo hydraulického oleje Doplňte hydraulický olej Údržba Málo hydraulického oleje nebo je v hydraulickém oleji obsažen vzduch Doplňte hydraulický olej Nastavení předpětí Nastavení nástroje,instalace trnu a hubice Základy provozu nástroje Nastavení nástroje,instalace trnu a hubice Údržba Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Page 25

26 Bezpečnostní údaje SEAL LUBE (č. produktu): PSA075508P) LUBRIPLATE 30-AA Výrobce: Fiske Brothers Refining Co. Tel.: (49) Nouzová linka: (800) ALVANIA EP Grease Kód produktu: 724 Výrobce: Shell Oil Products Tel.: (877) MSDS č.: 57072E-5 První pomoc: POKOŽKA: Odstraňte všechny kontaminované oděvy a omývejte pokožku teplou vodou a mýdlem. Pokud se produkt vysokým tlakem dostal až pod pokožku, pak nehledě na rozsah poškození vyhledejte IHNED lékaře. Odkládání lékařské pomoci může způsobit ztrátu zasažené části těla. POŽITÍ: Vyhledejte ihned lékaře. Nevyvolávejte zvracení. OČI: Vymývejte čistou vodou po dobu 5 minut nebo dokud podráždění nepomine. Jestliže podráždění přetrvává, vyhledejte lékaře. Požár: TEPLOTA VZNÍCENÍ: 400 F / 204,5 C Zasažené kontejnery ochlazujte vodou.používejte pěnu, hasicí prášek, oxid uhličitý nebo vodní postřik Prostředí: LIKVIDACE ODPADU: Zajistěte dodržování aplikovatelných předpisů o likvidaci odpadů. Nasáklý materiál likvidujte ve schválených místech pro likvidaci odpadů. ROZLITÍ: Seškrabte mazací tuk, omyjte zbytky vhodným rozpouštědlem nebo přidejte absorpční prostředek. Prosíme, abyste si z aktuálních Materiálových a bezpečnostních listů (MSDS) zjistili kompletní informace o bezpečnosti a manipulaci. Ty je možné obdržet v místě nákupu. Manipulace a skladování: Nechávejte kontejnery uzavřené, jestliže se nepoužívají. Nemanipulujte s nimi a neskladujte je v blízkosti tepla, jisker, plamene nebo silných oxidantů. Lubriplate je registrovanou obchodní známkou Fiske Brothers Refining Company. HYDRAULIC OIL (č. produktu: PRG540-30) MOBIL DTE 26 Výrobce: ExxonMobil Corporation Nouzová linka: (609) MSDS Fax na vyžádání:(63) MSDS č Shell TELLUS 68 Výrobce: SOPUS Produkty Zdravotní informace: (877) MSDS Asistence:(877) MSDS č L-0 Distributor: Emhart Teknologies Tel.: (203) První pomoc: POKOŽKA: Odstraňte kontaminovaný oděv a boty, zbytek setřete z pokožky. Oplachujte pokožku vodou, pak omývejte vodou a mýdlem. Pokud dojde k podráždění, vyhledejte lékařskou pomoc. POŽITÍ: Nevyvolávejte zvracení. Žádné léčení není v podstatě potřeba, pokud nedojde k požití větších množství produktu. Vyhledejte však lékařskou pomoc. OČI: Vymývejte vodou. Pokud dojde k podráždění, vyhledejte lékařskou pomoc. Požár: TEPLOTA VZNÍCENÍ: 390 F / 98,9 C Materiál bude plavat a nemůže se znovu vznítit na vodní hadině. K uhašení plamenů používejte vodní mlhu, lihovou pěnu, hasicí prášek nebo oxid uhličitý (CO 2) Nepoužívejte přímý proud vody. Prostředí: ROZLITÍ: Vytřete louže pomocí absorpčního prostředku, např. hlíny, písku nebo jiného vhodného materiálu. Vložte do nepropustného kontejneru a pevně utěsněte pro řádnou likvidaci. Manipulace: Omyjte se mýdlem a vodou před jídlem, pitím, kouřením, nanášením kosmetických prostředků nebo použitím WC. Řádně zlikvidujte kožené výrobky jako jsou například boty nebo řemeny, které nemohou být dekontaminovány. Používejte v dobře větraných prostorách. Skladování: Skladujte v chladném a suchém prostředí s adekvátní ventilací. Uchovávejte dále od otevřeného ohně a vysokých teplot. Page 26 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800)

27 Prohlášení EC o shodě My, Emhart Teknologies Tucker Fasteners Limited Birmingham B42 BP Spojené království prohlašujeme, že PNT000L-PC vyhovuje následujícím normám: EN 292 Část a Část 2 ISO pren 5744 ISO 3744 EN ISO pren 792 Část EN 2096 EN ISO 487 ve smyslu ustanovení Směrnice o strojích - Machine Directive 98/37/EEC, která nahrazuje Směrnici 89/392/EEC a její doplňující Směrnice 9/368/EEC, 93/44/EEC a 93/68/EEC. Podepsal: Eymard Chitty, Vice President, R&D Birmingham červen 2008 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Page 27
