DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6 DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/2011

Transkript

1 DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6 DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/2011

2 ŠIRŠÍ VZTAHY, ZHODNOCENÍ SOUČASNÉHO STAVU ÚZEMÍ Řešené území o rozloze cca 10,4 ha se nachází ve střední části Velké osy Prahy, která vede od Mohyly na Bílé Hoře přes tzv. Alej Českých exulantů (dnes stopa části stejnojmenné ulice poblíž Bílé Hory a celá Tomanova ulice) k Velkému Sletovému stadionu na Strahově. Odtud osa pokračuje přes Růžovou zahradu na Petříně, Národní divadlo, půlí Václavské náměstí a končí Žižkovským vysílačem. Předmětné území se nachází v severozápadním sektoru města - Praha 6, katastrální území Břevnov, v docházkové vzdálenosti Pražského hradu. Území je půleno výše zmíněnou Velkou osou Prahy, nachází se na jižní hranici památkové zóny Tejnka (osada z 18. století na poutní cestě z Lorety do Hájku), na severní hraně Areálu volného času Ladronka (s celoměstsky využívanou in-line bruslařskou dráhou), ze západní strany sousedí s komplexem Strahovských stadionů (dnes VRÚ Strahov), z východní strany sousedí s vilovou zástavbou Velkého Břevnova (v blízké minulosti dostavováno dle ÚR pro 22 rodinných domů duben 2000). Na jižní straně řešeného území se rozkládá areál Radiokomunikací a Ministerstva vnitra (celorepublikově významné stavby podléhající stupni utajení, vysílač je výškovou dominantou území). Vymezení řešeného území je ze severní strany ulicí Nad Tejnkou a ulicí Maratónská; z východní strany ulicí Běžecká a novostavbou polyfunkčního objektu (atelier 4A architekti); z východní strany novou zástavbou ulice Loutkářská a Kopeckého, která je od území přestavby oddělena svahem s převýšením až 3m; z jižní části je vymezeno areálem Radiokomunikací a Ministerstva vnitra, pokračuje ulicí Skokanská k původním usedlostem Hybšmanka a Kneislovka a odtud podél novostaveb řadových vil, na jejichž konci navazuje opět na ulici Běžecká. Severní část řešeného území se svažuje severním směrem, jeho jižní část v okolí ulice Tomanova se nachází na rovině Břevnovské / Strahovské pláně. I přes svoji lokalizaci v blízkosti zeleně a přes rozmanitou nabídku dálkových výhledů, jak na území Břevnova, Střešovic, části Hradčan a třeba i hradu Bezděz, není území doposud smysluplně využíváno a naplněno městem. Naopak se zde nachází cvičiště psů, volné plochy nevyužívaných hřišť, sezónně se zde zabydlují bezdomovci. Je zde umístěn podružný areál Radiokomunikací, který je uvažován k prodeji; dále fotbalové hřiště FC Dragoun Břevnov, jehož pozemky jsou v rukou developera. Severozápadní kout území je již nyní stabilizován jako plocha OB-C čistě obytná s kódem míry využití C je zde zpracován developerský projekt (platné ÚR) nevalných kvalit bez koncepce možného rozvoje území a uvažovaného zastavění i okolních pozemků. Pod vidinou vydání nového Územního plánu hl.m. Prahy začínají majitelé pozemků v této lokalitě uvažovat o jejich prodeji či o jejich stabilizaci na obytnou funkci. Zástavba pozemků řešeného území nabízí poslední možnost v rámci centrální Prahy vytvořit vysoce kvalitní rodinné bydlení na velkých parcelách s exkluzivním výhledem. Platný ÚPn URBANISTICKÝ NÁVRH PRINCIPY, KONCEPCE Základní principy urbanistického návrhu jsou: 1. Protažení ulice Tomanova (tzv. Velká osa Prahy ) až k ulici Běžecká. 2. Zachování původní stopy vozové cesty mezi osadou Tejnka, usedlostí Spiritka a Motolem (dnes ulice Skokanská). 3. Doplnění severní části řešeného území převážně vilovou zástavbou na velkých parcelách, při zachování stávající výškové hladiny při ulici Tomanova pouze 2NP bez ustupujícího podlaží, severním směrem možnost 2+1NP. 4. Oddělení navrhované zástavby od památkové zóny Tejnka parkovou plochou. 5. Zachování pěších tras územím v severojižním směru. 6. Protažení in-line bruslařské dráhy do řešeného území jako nosné volnočasové plochy území Ladronky, návrh zázemí pro rekreanty ve formě parkování, šaten, restaurace atd. Ulice Tomanova (součást Velké osy Prahy ) je brána jako uzlový / neuzlový bod konceptu, ve kterém se lámou dva světy PRŮVODNÍ A TECHNICKÁ ZPRÁVA městský systém a parková plocha (urbanisticko-architektonická rovina návrhu); objekty rodinných domů a objekty domova s pečovatelskou službou pro 44 obyvatel (sociální rovina návrhu); průběh Velké osy Prahy dnes ul. Tomanova a rostlá vozová cesta mezi Tejnkou a Motolem dne s ul. Skokanská (rovina historické stopy v území). V tomto zlomovém bodě na křižovatce Tomanova a ulice Skokanská je navrženo náměstíčko se zastávkami MHD a hodinami, ke kterému přiléhají dva hmotově souměrné objekty přes osu Tomanova. Tyto třípodlažní objekty DPS s veřejnou vybaveností v části parteru tvoří pomyslnou bránu území. Hmoty navrhovaných objektů (půdorys 15/25m a 15/35m při 3+0NP) jsou reflexí na uvažovanou dostavbu areálu Radiokomunikací z urbanistického hlediska zcelují a kompozičně uzavírají již realizovanou zástavbu na jižní hraně Tomanovy ulice. Osa území dále pokračuje podél řady rodinných domů (severní strana) a podél parkové ploch (jižní strana) směrem na východ k pohledově nárazovému objektu Běžecká 4 (horizontální hmota, 3+1NP, od atelieru 4A architekti). Zde je komponována cílová brána území čtyřpodlažními objekty (ze severu bytový objekt, z jihu veřejná vybavenost). V tomto místě reálná Velká osa Prahy končí a v přeneseném slova smyslu začíná probíhat virtuálně nad terénem. Jižním směrem od ulice Tomanova je uvažováno prodloužení volnočasového areálu Ladronka se zázemím in-line dráhy (podzemní parkoviště pro 110 automobilů, šatny, půjčovna bruslí, wellness a posilovna, restaurace, atd. regulace 3+0NP na ploše 20/70m a 4+0NP na půdorysné ploše 28/15m). In-line dráha míjí z jižní strany areál Radiokomunikací, tunelem podjíždí ulici Skokanská a končí u navrhovaného sportovního zázemí, ke kterému přiléhá cvičný in-line ovál pro děti. Doposud neupravená stopa ulice Atletická je odkloněna jižněji k usedlosti Spiritka, což umožňuje nestísněné protažení bruslařské dráhy a celého parkového pásu východním směrem. Segment od ulice Tomanova k ulici Atletická mezi objektem DPS a objekt pro sport je věnován parkové ploše se dvěma navršenými umělými kopečky, větším odpočivným prostranstvím s vodním prvkem (pítko či fontánka), severní část parku je navržena jako cesta pro děti s mnoha herními prvky. Předpokládá se zde rekreace obyvatel nesportovního charakteru. Severní část řešeného území od ulice Tomanova je věnován obytné funkci s 39-ti navrhovanými izolovanými rodinnými domy na větších parcelách (s možností volby velikosti užitné plochy objektu na základě modulového systému 5x5 metrů), v JV cípu území je navržen jeden bytový dům půdorysných rozměrů 28/15m o podlažnosti 4+0NP. Územím je zachován severojižní pěší průchod, který je navržen třemi trasami parkem na západní hraně území, původní vozovou cestou ulice DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/2011 1

3 Skokanská, průchodem mezi zahradami RD ve východní části ul. Tomanova. Rostlý terén, hmotové a výškové koncipování jednotlivých RD dává každému izolovanému objektu právo na výhled. Návrh ulic (východ-západ) využívá z převážné části stávající konfigurace terénu, ulice Běžecká je napřímena a protažena až na západní hranu řešeného území. Paralelně s těmito ulicemi je navržena ulice Fotbalová v severozápadní části území. Ulice Skokanská je průjezdná ve své jižní části, severní část s velkým výškovým rozdílem terénu je věnována pouze pěším. Tento zlomový bod je akcentován umístěním malého náměstíčka s pítkem či malou fontánkou. Dopravní obslužnost tohoto území je díky konfiguraci terénu a průjezdnému profilu ulice Nad Tejnkou možná pouze z ulice Tomanova, případně přes napojení na ulic Běžecká. Šířka navrhovaných komunikací mezi rodinnými domy je 5,5m, šířka chodníků 2,5m nebo 2m. Odstup navrhované zástavby do památkové zóny Tejnka je přes parkovou plochu, která využívá původního strmého terénu. Navrhovaná zástavba se tak vyvaruje neadekvátního nárazu větších hmot s drobnou vesnickou zástavbou Tejnky a nebude opakovat chybu nyní dostavovaného území na západ od řešené lokality právě zde totiž začíná ±0,000 nových objektů nad úrovní hlavní římsy stávající historické zástavby. KONCEPCE VILOVÉ ČÁSTI NÁVRH, REGULAČNÍ ZÁSADY Vilová zástavba je navržena na větší parcely. Velikost parcel, stejně jako intimita ulic, roste směrem od ulice Tomanova na sever. Při ulici Tomanova jsou navrženy parcely 27x32m (864m²) s maximálním možným objemem domu 2NP, o půdorysných rozměrech 15x15m (225m²). Odstupy jednotlivých staveb od hranice pozemku a od uliční čáry jsou 6m. Zástavba území po výpočtu KPP a KZ na maximální navrhovaný objem odpovídá dle ÚPn funkční ploše Čistě obytná s kódem míry využití území C (OB C). Na tyto pozemky je prověřován typ rodinného domu na rovině s možností modifikace užitné plochy 5/5m A, B, C, D. Druhá řada objektů jižní část ulice Běžecká navrženy parcely 27x32m (864m²) s maximálním možným objemem domu 2+1NP (ustupující podlaží), o půdorysných rozměrech 15x15m (225m²). Odstupy jednotlivých staveb od hranice pozemku a od uliční čáry jsou taktéž 6m. Zástavba území po výpočtu KPP a KZ na maximální navrhovaný objem odpovídá dle ÚPn funkční ploše Čistě obytná s kódem míry využití území C (OB C). Na tyto pozemky je prověřován typ rodinného domu na rovině s možností modifikace užitné plochy 5/5m A, B, C, D. Třetí řada objektů sever ulice Běžecká východní segment využívá konfiguraci stávajícího terénu, který na 3 metrech hloubky klesá o3 m pod úroveň ulice. Šířka parcel je 27m a jejich hloubka se pohybuje s rovinatostí terénu od 41m do 68m (1107m² až 1836m²). Na tyto parcely jsou navrženy podélné dvoupodlažní objekty (viděno z ulice / třípodlažní ze zahrady). S hloubkou parcely stoupá možnost hloubky zastavění objektem. Maximální možné půdorysné rozměry zástavby 15/ m (225m² - 375m² - 525m²)., odstup od hranice pozemku a od uliční čáry je 6m. Do objektů je přístup z úrovně ulice do středového podlaží. Zástavba území po výpočtu KPP a KZ na maximální navrhovaný objem odpovídá dle ÚPn funkční ploše Čistě obytná s kódem míry využití území C (OB C). Na tyto pozemky je prověřován typ rodinného domu ve svahu s možností modifikace užitné plochy 5/5m F, G, H. Třetí řada objektů sever ulice Běžecká západní segment se nachází na rovinném terénu. Je sem navrženo 5 parcel o velikosti 38/45m (1710m²) s maximálním možným objemem domu 2NP, o půdorysných rozměrech 22/15m (330m²) s minimálním odstupem od sousední hranice pozemku 8m, odstup od uliční čáry je 6m. Objekty mají střídavě nástup z ulice Běžecká a z ulice Fotbalová, tak aby byla zajištěna v co největší míře intimita objektu i zahrad. Zástavba území po výpočtu KPP a KZ na maximální navrhovaný objem odpovídá dle ÚPn funkční ploše Čistě obytná s kódem míry využití území B (OB B). Čtvrtá řada objektů severní část ulice Fotbalová západní segment využívá konfigurace rovinatého území navrženy 2 parcely 34/45m (1530m²) s maximálním možným objemem domu 2NP, o půdorysných rozměrech 25/15m (864m²) s minimálním odstupem od východní hranice pozemku 8m, odstup od uliční čáry je 6m. Zástavba území po výpočtu KPP a KZ na maximální navrhovaný objem odpovídá dle ÚPn funkční ploše Čistě obytná s kódem míry využití území B (OB B). Na tyto pozemky je prověřován typ rodinného domu na rovině s možností modifikace užitné plochy 5/5m E. Čtvrtá řada objektů severní část ulice Fotbalová východní segment - využívá konfiguraci stávajícího terénu, který na 3 metrech hloubky klesá o 3m pod úroveň ulice na tyto 4 parcely 34/45m (1530m²) jsou navrženy podélné dvoupodlažní objekty (viděno z ulice / třípodlažní ze zahrady), o půdorysných rozměrech 25/15m (864m²) s minimálním odstupem od východní hranice pozemku 8m, odstup od uliční čáry je 6m. Zástavba území po výpočtu KPP a KZ na maximální navrhovaný objem odpovídá dle ÚPn funkční ploše Čistě obytná s kódem míry využití území C (OB C). Na tyto pozemky je prověřován typ rodinného domu ve svahu s možností modifikace užitné plochy 5/5m F, G. Navrhované hmoty objektů jsou maximální. Na příslušnou parcelu RD je zakázáno stavět další objekty proto, aby byla zachována intimita bydlení. PRŮVODNÍ A TECHNICKÁ ZPRÁVA Ploty do ulice budou výšky 165cm, zděné či z pohledového betonu s podezdívkou výšky 50cm a s vertikální výplní z kovu či dřeva. Ploty budou průhledné. Pokud si majitel nemovitosti přeje větší intimitu zahrady, může toho dosáhnout pouze výsadbou zeleně na svém pozemku. Ploty mezi jednotlivými pozemky RD budou též průhledné, větší intimitu zahrady leze dosáhnout pouze výsadbou zeleně. Veřejná prostranství, chodníky a pěší průchody budou dlážděny žulovou mozaikou novodobého typu skladby (např. pepř a sůl, příčné pásy různých šířek, barevné úsečky v jednolité ploše příkladem nechť jsou realizované povrchy chodníků kolem stanice metra Hradčanská) s žulovými obrubníky. Vjezdy na pozemek budou ze žulové mozaiky 8/8cm. Komunikace budou mít živičný povrch. DOPRAVA A TECHNICKÁ INFRASTRUKTURA Dopravní řešení navrhovaného území navazuje na stávající dopravní systém. Vyšší dopravní skelet této části tvoří stávající ulice Tomanova a Skokanská a Atletická (vinoucí se podél severní a východní hrany areálu Radiokomunikaci). Tento základní skelet zůstává zachován. Obslužnost řešeného území je díky konfiguraci terénu a průjezdnému profilu ulice Nad Tejnkou možná pouze z ulice Tomanova, případně přes napojení na ulic Běžecká. Ulice Tomanova je v navrhovaném území zklidněna s regulací průjezdné rychlosti na 30km/hodinu. Trasa autobusů MHD je protažena navrhovaným územím se zastávkami při křížení ulic Tomanova a Skokanská. V obytném území jsou navrženy obousměrné komunikace o šířce 5,5m, které umožňují krátkodobé stání při jedné straně komunikace. Doprava v klidu pro vilovou část je řešena na jednotlivých pozemcích, dále je navrženo 19 parkovacích stání na ulicích. Doprava v klidu pro DPS (44 obyvatel) je řešena celkem 12-ti parkovacími stáními na pozemku (pro potřeby DPS dle vyhl. č. 26/1999 Sb. Hl. m. Prahy, o obecně technických požadavcích na výstavbu 4 parkovací stání) a možností umístění podzemních garáží. Doprava v klidu pro in-line bruslařskou dráhu je řešena 110 parkovacími stáními v suterénu sportovního objektu při jihozápadní hranici území s nájezdem z ulice Atletická, stávající odstavná stání podél ulice Tomanova zůstávají. Kanalizace objekty při ulici Tomanova, Atletická a Běžecká budou připojeny jednotlivými přípojkami do řadů příslušných ulic. Ve vnitřním území (ulice Fotbalová a Běžecká) budou vybudovány nové uliční řady, které budou napojeny na stávající stoku v ulici Běžecká. DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/2011 2

4 Vodovod objekty při ulici Tomanova, Atletická a Běžecká budou připojeny jednotlivými přípojkami do řadů příslušných ulic. Ve vnitřním území (ulice Fotbalová a Běžecká) budou vybudovány nové uliční řady, které budou napojeny na stávající řad v ulici Běžecká. Plynovod zástavba bude připojena na stávající nízkotlaký rozvod v ul. Tomanova. Elektrická energie do navrhovaného objektu sportovního vybavení bude integrována trafostanice, která bude zajišťovat el. energii pro řešení území. Veřejné osvětlení VO se nachází ve všech ulicích vně i v okolí řešeného území. Nově navrhované VO bude ve všech ulicích a podél prodlužované in-line bruslařské dráhy po cca 30m. Použitá svítidla by měla mít moderní design odpovídající charakteru zástavby. Telefon připojení ze stávajícího traťového rozvaděče v ul. Tomanova. INDIVIDUÁLNÍ RODINNÉ DOMY TYPY, REGULATIVY Urbanistický koncept zástavby území je naplněn 39-ti individuálními nadstandardními rodinnými domy. Rodinné domy byly v tomto projektu prověřovány ve variantách s možností modifikace velikosti užitné plochy po modulech 5/5 m. Objekty budou zachovávat obecné regulativy plocha, počet NP, výška, plochá střecha. Regulativ počtu NP je 2+0 či 2+1 při ulici Tomanova a severní hraně území 2+0 (2NP bez), ve střední části území 2+1. Regulativ je dán vždy z přiléhající ulice příslušného objektu, ze které se do objektu vjíždí. Maximální konstrukční výška podlaží RD se počítá 3,2m. Výška atiky objektu 2+0 se počítá maximálně +6,7m místního systému, vztahující se vždy ke kolmici objektu na nejvyšší bod přiléhající komunikace; na střeše objektu se nebude nacházet terasa a střecha nebude pochozí. Výška atiky hlavní hmoty objetu 2+1 bude maximálně +7,4m místního systému, vztahující se vždy ke kolmici objektu na nejvyšší bod přiléhající komunikace; atika bude tvořit zábradlí střešní terasy; konstrukční výška ustupujícího podlaží bude maximálně 3,0m; na střeše ustupujícího podlaží nebude terasa a střecha nebude pochozí. Závazná stavební čára pro objekty RD je s odstupem 6m od ulice. Nepřekročitelná stavební čára je minimálně 6m od hrany sousedního pozemku; u domů na rovině je do hloubky 15m objektu; u domů ve svahu se liší dle hloubky parcely příslušného objektu od 25m do 35m. V území se nachází 2 principy rodinných domů dům na rovině a dům ve svahu (rozdíl výšky mezi uliční a dvorní částí objektu 3m - jedno podlaží směrem do zahradní části). Domy na rovině jsou prověřeny v 5-ti typech: Typ A 6 modulů 5/5m s variantou 2NP (užitná plocha terasy) 2+1NP_ ustupující patro (užitná plocha terasy). Typ B 8 modulů 5/5m s variantou 2NP (užitná plocha terasy) 2+1NP_ ustupující patro (užitná plocha terasy). Typ C 9 modulů 5/5m s variantou 2NP (užitná plocha terasy) 2+1NP_ ustupující patro (užitná plocha terasy). Typ D 11 modulů 5/5m s variantou 2NP (užitná plocha terasy) 2+1NP_ ustupující patro (užitná plocha terasy). Typ E 12 modulů 5/5m o 2NP (užitná plocha terasy). V přízemí navrhovaných objektů na rovině je garáž, technická místnost se vstupem na zahradu, vstupní prostory se šatnou, obytný prostor s kuchyní oevřený do zahrady, samostatné sociální zázemí. V patře se nachází hala, jednotlivé ložnice buď s vlastním sociálním zázemím a šatnou, či se společným sociálním zázemím na chodbě. Střešní nástavba je otevřený prosklený prostor se vstupy na střešní terasu. Vybavenost objektu (velikost obytného prostoru, počet ložnic s vlastním sociálním zázemím, atd.) roste s velikostí užitné plochy objektu od typu A po typ E. Domy ve svahu jsou prověřeny ve 3 typech: Typ F 10 modulů 5/5m o 2NP směrem do ulice a 3NP směrem do zahrady (užitná plocha terasy). Typ G 12 modulů 5/5m o 2NP směrem do ulice a 3NP směrem do zahrady (užitná plocha terasy). Typ H 16 modulů 5/5m o 2NP směrem do ulice a 3NP směrem do zahrady (užitná plocha terasy). Vstupní podlaží u objektů ve svahu je prostředním podlažím rodinného domu. V prostředním podlaží je garáž se skladem, vstupní prostory se šatnou, hala, pracovna, sociální zázemí, ložnice s vlastním sociálním zázemím. Přízemí objektu je v kontaktu se zahradou, nachází se zde obytný prostor, kuchyně, společenská místnost. Místnost pro domácí práce s výstupem na zahradu, samostatné sociální zázemí, místnost pro sklad zahradního nábytku. V posledním patře se nachází hala, jednotlivé ložnice s vlastním sociálním zázemím a šatnou, společenská místnost. Vybavenost objektu (velikost obytného prostoru, počet ložnic, atd.) roste s velikostí užitné plochy objektu od typu F po typ H. Objekty jsou s plochými střechami, KV podlaží je max 3,2m. Obvodové stěny o tl. 45cm jsou navrženy z pohledového betonu či zděné. Stropy (zmonolitněné filigrány či monolitické) jsou vynášeny po modulu 5m buď stěnami či ocelovými sloupky. Po architektonické stránce jsou objekty sjednoceny vykonzolováním jednotlivých partií (zpravidla vstupu nad základní hmotu objektu) a prosklením obytné přízemní části do zahrady objektu. Barevnost objektů je navrhována v odstínech šedé či v jemných pastelových odstínech blížících se bílé. Vzhledem k tomu, že úloha prověření jednotlivých objektů rodinných domů v rámci urbanistické úlohy vznikla až v průběhu poslední třetiny diplomové práce, nejsou objekty podrobně konstrukčně a technicky řešeny. V Praze PRŮVODNÍ A TECHNICKÁ ZPRÁVA vypracovala: Petra Veselá DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/2011 3

5 VELKÁ OSA PRAHY LADRONKA STRAHOVSKÝ STADION RŮŽOVÁ ZAHRADA NÁRODNÍ DIVADLO BÍLÁ HORA OBORA HVĚZDA BŘEVNOVSKÝ KLÁŠTEER ŘEŠENÉ ÚZEMÍ STRAHOVSKÝ KLÁŠTER KATEDRÁLA SV. VÍTA MALOSTRANSKÉ NÁMĚSTÍ VÁCLAVSKÉ NÁMĚSTÍ ŽIŽKOVSKÝ VYSÍLAČ DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/2011 4

6 Skupova Skupova Za Strahovem U dělnického cvičiště Meziškolská Patočkova Patočkova ŘEŠENÉ ÚZEMÍ PAMÁTKOVÁ ZÓNA TEJNKA VELKÝ TERÉNNÍ ROZDÍL PŮVODNÍ VOZOVÁ CESTA DNES ULICE SKOKANSKÁ 295 Patočkova Patočkova Mládeže Nad Kajetánkou 300 Pod Drinopolem Pod Drinopolem Pod Drinopolem Pod Drinopolem Svojsíkova 290 Patočkova Nad Kajetánkou Svojsíkova Patočkova Nad Kajetánkou MATEŘSKÁ ŠKOLA 295 Patočkova Jílkova Nad Kajetánkou Pod Královkou Pod Královkou Pod Královkou Pod Královkou PATOČKOVA Strahovský tunel 265 Strahovský tunel Na Malovance PROBLÉMOVÝ VÝKRES 1:4000 Parléřova Za Pohořelcem Nad Panenskou 1 3 Za Hládkovem Parléřova Za Pohořelcem 2 Myslbekova 4 Myslbekova Parléřova 285 Slavníkova 310 Pod Marjánkou 315 Osmého listopadu Slavníkova Šultysova Kocourova Kocourova U Ladronky Šultysova Šultysova Kocourova v a Šultys o Kopeckého VYPICH Tomanova PŮVODNÍ USEDLOSTI SLEPÁ SILNICE Pod Marjánkou PARKOVÁNÍ AUTOMOBILŮ PRO IN-LINE BRUSLAŘSKOU DRÁHU ZASTÁVKA MHD NEKULTIVOVANÝ PARTER NEADEKVÁTNÍ NÁRAZ NOVÉ ZÁSTAVBY NA PAMÁTKOVOU ZÓNU TEJNKA PROBLÉMOVÁ KŘIŽOVATKA POHLEDOVÁ HRANA VELKÁ OSA PRAHY Hošťálkova U Ladronky TENISOVÉ KURTY Kutnaue r o v o nám. Rozýnova Rozýnova Rozýnova Rozýnova Kolátorova 305 Hošťálkova Vodňanského 350 U Ladronky 335 Loutkářská Kopeckého NEVYUŽÍVANÁ HŘIŠTĚ Junácká 325 Pod Marjánkou 355 Tomanova Oddělená Oddělená 315 Zúžená Hošťálkova 19 Za Strahovem Kolátorova Kochanova Kochanova Pod Drinopolem Kochanova Pod Drinopolem Šlikova Nad Tejnkou Tejnka Kopeckého Kopeckého Pod věží ZAČÁTEK AREÁLU VOLNÉHO ČASU LADRONKA Atletická Junácká Pod Marjánkou Za Strahovem 345 Šlikova Mládeže 315 U dvora 355 Pod Marjánkou MATEŘSKÁ ŠKOLA Nad Tejnkou Tomanova AREÁL MIN. VNITRA A RADIOKOMUNIKACÍ Skupova Skupova 305 Fastrova Šlikova Za Strahovem Nad Tejnkou 350 ZÁKLADNÍ ŠKOLA ZÁKLADNÍ ŠKOLA FC DRAGOUN BŘEVNOV Závěrka 3 OBYDLÍ BEZDOMOVCŮ AREÁL RADIOKOMUNIKACÍ Skokanská Skokanská Liborova Liborova Liborova Za Strahovem Skokanská Skokanská Skokanská Pod Marjánkou 300 Závěrka 2 Běžecká Šlikova Za Strahovem Heleny Malířové Závěrka 330 Maratónská RUINY OBJEKTŮ 6 CVIČIŠTĚ PSŮ 9 Heleny Malířové Závěrka 1 Za Strahovem Běžecká NEVYUŽÍVANÁ HŘIŠTĚ 7 Šlikova 340 Pod Královkou Za Strahovem Pod Královkou Za Strahovem Nad Závěrkou Smiřického Maratónská Běžecká Šlikova Gymnastická Nad Závěrkou Maratónská STADION PŘÁTELSTVÍ Gymnastická Strahovský tunel Gymnastická Strahovský tunel Diskařská Nad Závěrkou Diskařská Diskařská Strahovský tunel Na Malovance 315 Diskařská Strahovský tunel Diskařská Strahovský tunel Chodecká C hodecká Strahovský tunel Diskařská Strahovský tunel Chodecká STADION EVŽENA ROSICKÉHO Vaníčkova Vaníčkova 330 Diskařská Myslbekova Strahovský tunel Dlabačov 335 Diskařská Dlabačov Strahovský tunel Dlabačov Strahovský tunel Pod Královkou Pod Královkou Spiritka SPIRITKA Atletická HYBŠMANKA Atletická Atletická Atletická MOTOL Spiritka 330 KNEISLOVKA SMÍCHOV Spiritka Spiritka DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/ Zdíkovská Zdíkovská Pod stadiony Atletická Motoristická 300 uristická

7 FOTOGRAFIE K PROBLÉMOVÉMU VÝKRESU DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/2011 6

8 ORTOFOTO 1:4000 DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/2011 7

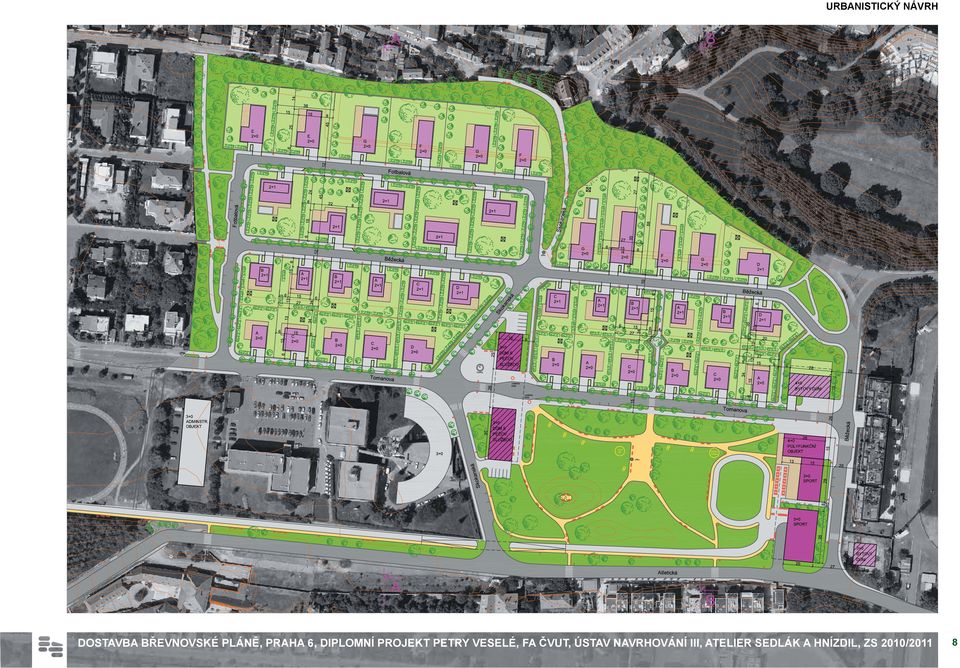

9 URBANISTICKÝ NÁVRH DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/2011 8

10 LEGENDA URBANISTICKÉHO NÁVRHU / ŘEZY ÚZEMÍM VELKÝ PŘÍRUČNÍ PLÁN HLAV. MĚSTA PRAHY 1926 RODINNÝ DŮM BYTOVÝ DŮM VEŘEJNÁ VYBAVENOST VEŘEJNÁ VYBAVENOST - DŮM S PEČOVATELSKOU SLUŽBOU TYP OBJEKTU DLE MODIFIKACE UŽITNÉ PLOCHY / PODLAŽNOST + USTUPUJÍCÍ PATRO VEŘEJNÉ PROSTRANSTVÍ PÍSKOVÁ PĚŠINA VEŘEJNÁ ZELEŇ SOUKROMÁ ZELEŇ VZROSTLÁ ZELEŇ BRUSLAŘSKÁ DRÁHA / VJEZD NA POZEMEK LAVIČKA / VEŘEJNÉ OSVĚTLENÍ HERNÍ PRVEK / PÍTKO ZASTÁVKA MHD / HODINY PODZEMNÍ PODLAŽÍ / GARÁŽE REGULAČNÍ PLÁN BŘEVNOVA, LADISLAV MACHOŇ 1934 ŘEZ A-A ŘEZ B-B DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/2011 9

11 VÝŘEZ URBANISTICKÉHO NÁVRHU 1:1000 DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/

12 VÝŘEZ URBANISTICKÉHO NÁVRHU 1:1000 DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/

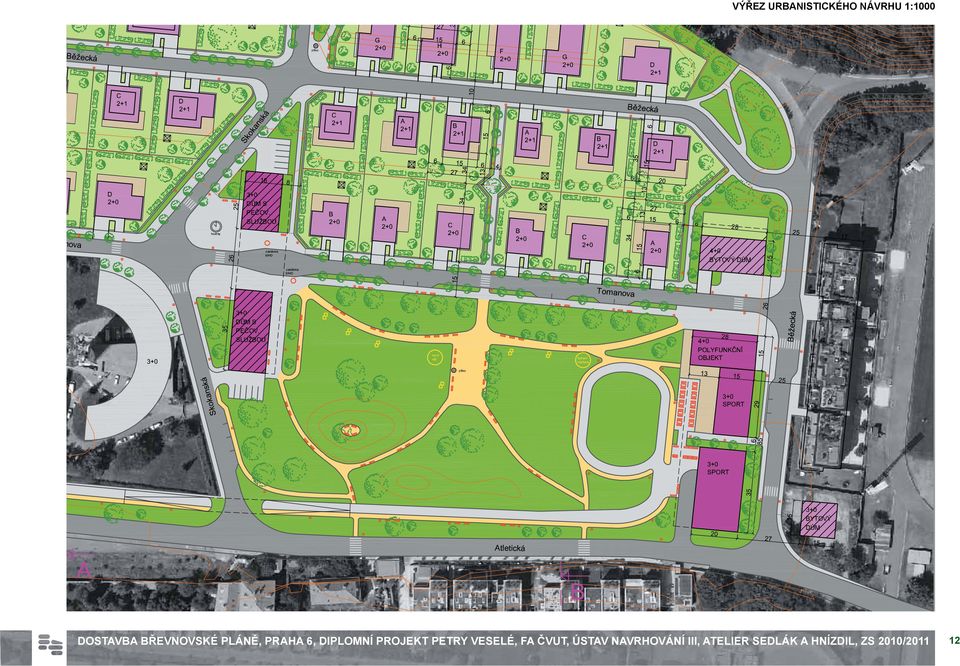

13 VÝŘEZ URBANISTICKÉHO NÁVRHU 1:1000 DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/

14 VIZUALIZACE CELKU ŘEZ ULICÍ FOTBALOVÁ1:200 DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/

15 VIZUALIZACE SOUBORU STAVEB DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/

16 VIZUALIZACE Z POHLEDU CHODCE DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/

17 NAVRHOVANÝ ÚZEMNÍ PLÁN 1:4000 OB-B OB-C ZMK OB-B OB-C OB-C OB-C ZP TI VV ZP ZP VV DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/

18 RODINNÝ DŮM NA ROVINĚ S MOŽNOSTÍ MODIFIKACE UŽITNÉ PLOCHY 1:250 - TYP A 1.NP 2.NP 3.NP VSTUPNÍ FASÁDA DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/

19 RODINNÝ DŮM NA ROVINĚ S MOŽNOSTÍ MODIFIKACE UŽITNÉ PLOCHY 1:250 - TYP B 1.NP 2.NP 3.NP VSTUPNÍ FASÁDA DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/

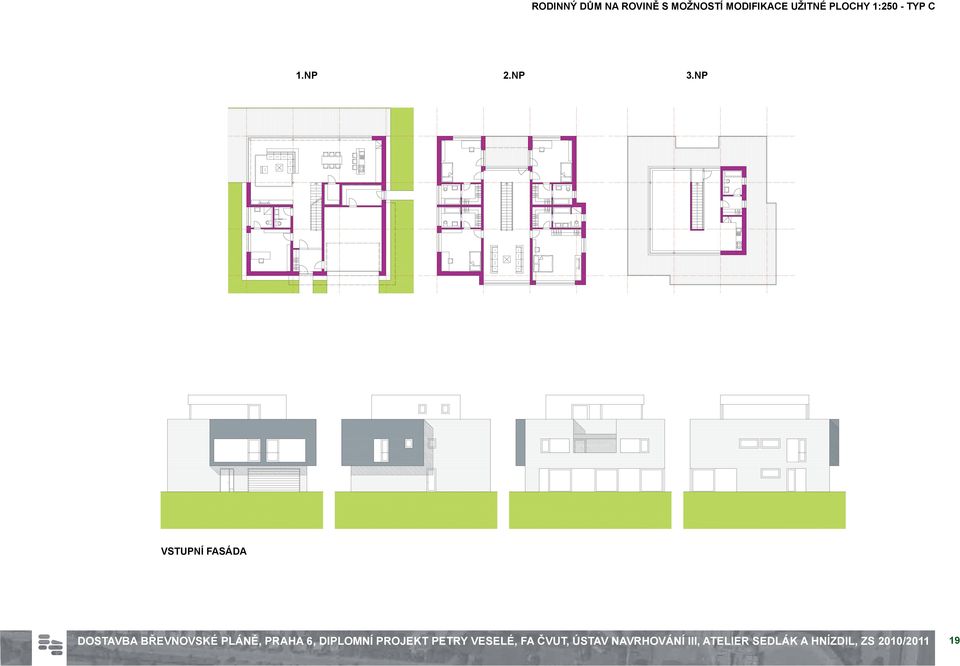

20 RODINNÝ DŮM NA ROVINĚ S MOŽNOSTÍ MODIFIKACE UŽITNÉ PLOCHY 1:250 - TYP C 1.NP 2.NP 3.NP VSTUPNÍ FASÁDA DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/

21 RODINNÝ DŮM NA ROVINĚ S MOŽNOSTÍ MODIFIKACE UŽITNÉ PLOCHY 1:250 - TYP D 1.NP 2.NP 3.NP VSTUPNÍ FASÁDA DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/

22 RODINNÝ DŮM NA ROVINĚ S MOŽNOSTÍ MODIFIKACE UŽITNÉ PLOCHY 1:250 - TYP E 1.NP 2.NP DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/

23 RODINNÝ DŮM VE SVAHU S MOŽNOSTÍ MODIFIKACE UŽITNÉ PLOCHY 1:250 - TYP F 1.PP 1.NP 2.NP VSTUPNÍ FASÁDA DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/

24 RODINNÝ DŮM VE SVAHU S MOŽNOSTÍ MODIFIKACE UŽITNÉ PLOCHY 1:250 - TYP G 1.PP 1.NP 2.NP VSTUPNÍ FASÁDA DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/

25 RODINNÝ DŮM VE SVAHU S MOŽNOSTÍ MODIFIKACE UŽITNÉ PLOCHY 1:250 - TYP H 1.PP 1.NP 2.NP DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/

26 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA ARCHITEKTURY AUTOR, DIPLOMANT: AR 2010/2011, ZS Petra Veselá NÁZEV DIPLOMOVÉ PRÁCE: (ČJ) Dostavba Břevnovské pláně, Praha 6 (AJ) Completion Brevnov plain, Prague 6 JAZYK PRÁCE: český Vedoucí práce: Oponent práce: Klíčová slova (česká): Ing. arch. Jan Sedlák Ústav: Ing. arch. Daneš Dvořák Ústav navrhování III urbanismus Anotace (česká): Návrh dostavby Břevnovské pláně mezi areálem Radiokomunikací a památkovou zónou Tejnka. Dotvoření obytných ploch převážně individuálního bydlení, občanské a sportovní vybavenosti. Anotace (anglická): Completion Brevnov plains area between Radiokomunikace complex and Tejnka conservation area. Design of primarily residential area with individual housing, civic and sports facilities. Prohlášení autora Prohlašuji, že jsem předloženou diplomovou práci vypracoval samostatně a že jsem uvedl veškeré použité informační zdroje v souladu s Metodickým pokynem o etické přípravě vysokoškolských závěrečných prací. (Celý text metodického pokynu je na www FA studium/ke stažení) V Praze dne 7. ledna 2010 podpis autora-diplomanta Tento dokument je nedílnou a povinnou součástí diplomové práce / portfolia a CD. DOSTAVBA BŘEVNOVSKÉ PLÁNĚ, PRAHA 6, DIPLOMNÍ PROJEKT PETRY VESELÉ, FA ČVUT, ÚSTAV NAVRHOVÁNÍ III, ATELIER SEDLÁK A HNÍZDIL, ZS 2010/
