1 Střední škola stavebních řemesel Brno Bosonohy Pražská 38b, Brno Bosonohy Šablona: Inovace a zkvalitnění výuky prostřednictvím ICT Název: 32_Půdorys 1.nadzemního podlaží rodinného domu Téma: Půdorys 1.nadzemního podlaží rodinného domu Autor: Ing. Lucie Hladká Číslo: VY_32_INOVACE_KC 32.pdf Datum: Ročník: 1. ročník SOŠ, obor stavební provoz Anotace: V tomto výukovém materiálu se žáci seznámí s postupem, zásadami zakreslování, kótování a tloušťkami čar půdorysu 1.nadzemního podlaží

2

3 PŮDORYS 1NP Půdorys je vodorovný myšlený řez objektem. Zakreslují se v něm všechny konstrukce na výšku jednoho podlaží (podinadrovinouřezu). Roviny myšlených vodorovných řezů se vedou tak, aby bylo možné jimi zobrazit co nejvíce konstrukcí, otvorů aobjemů v jejich charakteristickém tvaru, velikosti a poloze, i jejich provozní souvislosti v rámci zobrazovaného podlaží.

4 PŮDORYS 1NP Vodorovný řez se vede asi v 1/3 výšky podlaží, ale vždy tak, aby procházel všemi okenními a dveřními otvory. Rovina myšleného vodorovného řezu může být dle potřeby zalomena a to i do více výškových úrovní. Názornost a souvislost navazujících zobrazovaných konstrukcí však nesmí být jakkoliv narušena

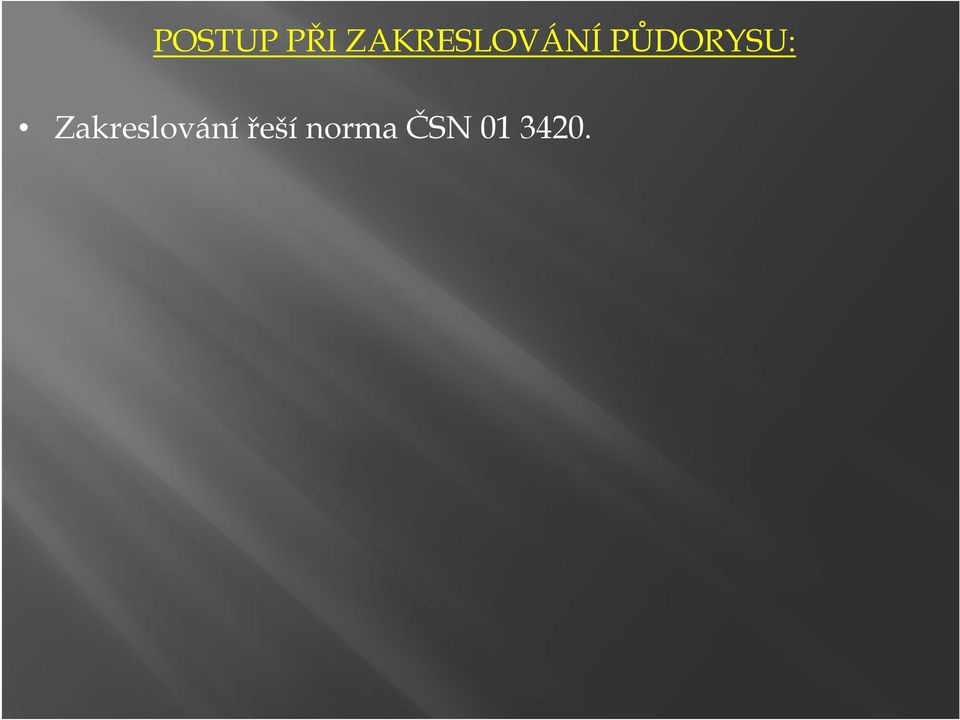

5 POSTUP PŘI ZAKRESLOVÁNÍ PŮDORYSU: Zakreslování řeší norma ČSN

6 POSTUP PŘI ZAKRESLOVÁNÍ PŮDORYSU 1NP: Vyneseme modulovou síť (pokud je ve výkresu řešena) Zakreslíme svislé nosné a obvodové konstrukce

7 POSTUP PŘI ZAKRESLOVÁNÍ PŮDORYSU 1NP : Zakreslíme příčky

8 POSTUP PŘI ZAKRESLOVÁNÍ PŮDORYSU: Navrhneme velikost okenních otvorů a jejich výplní Zakreslíme otvory v nosných zdech, umístění dveří

9 POSTUP PŘI ZAKRESLOVÁNÍ PŮDORYSU: Zakreslíme zabudované zařizovací předměty, obklady stěn

10 POSTUP PŘI ZAKRESLOVÁNÍ PŮDORYSU 1NP : Zakreslíme a popíšeme průduchy Zakreslíme stavební úpravy (drážky, prostupy)

11 POSTUP PŘI ZAKRESLOVÁNÍ PŮDORYSU 1NP : Zakreslíme sklopené řezy Zakreslíme předložené a převislé konstrukce nad a pod rovinou řezu Předložené schodiště Převislá konstrukce lodžie

12 POSTUP PŘI ZAKRESLOVÁNÍ PŮDORYSU: Půdorys okótujeme, očíslujeme místností a označíme řemeslné výrobky. Vyznačíme vedení svislých řezů, označíme detaily

13 POSTUP PŘI ZAKRESLOVÁNÍ PŮDORYSU: Výkres doplníme legendami, seznamem podrobností, seznamem stavebních úprav, rohovou rozpiskou, výpisem překladů adalšímidoplňujícími a vysvětlujícími údaji

14 POSTUP PŘI ZAKRESLOVÁNÍ PŮDORYSU 1NP: Truhlářské, zámečnické a klempířské prvky se v půdorysu značí kroužkem na odkazové čáře, rozlišují se zkratkou v horní části odkazu a pořadovým číslem výrobku v části spodní. Truhlářský výrobek č. 1 Klempířský výrobek č. 1

15 POSTUP PŘI ZAKRESLOVÁNÍ PŮDORYSU: Stejným způsobem jako řemeslné výrobky se musí v půdorysu zaznačit a očíslovat nadpraží. V legendě nadpraží se jednotlivé prvky vyspecifikují.

16 POSTUP PŘI ZAKRESLOVÁNÍ PŮDORYSU 1NP : Zakreslené konstrukce, popisy, kóty a legendy musí být zpracovány v takovém rozsahu, aby bylo možné projekt realizovat.

17 TLOUŠŤKY ČAR V PŮDORYSECH: Základní pravidla pro kreslení pohled stanoví ČSN ISO pro kreslení řez a průřezů ČSN ISO a pro zobrazování ploch v řezech a průřezech platí ČSN ISO Typy čar a jejich použití pro jednotlivé druhy zobrazení na výkresech stavebních objektů stanoví SN ISO

18 TLOUŠŤKY ČAR V PŮDORYSECH: Obrysy konstrukcí, které jsou zachyceny řezovou rovinou: - Velmi tlustou plnou čarou v případě, že je konstrukce nešrafovaná

19 TLOUŠŤKY ČAR V PŮDORYSECH: Obrysy konstrukcí, které jsou zachyceny řezovou rovinou: - Tlustou plnou čarou - v případě, že se konstrukce šrafují (norma připouští i variantu, kdy se obrys šrafovaných konstrukcí zakresluje velmi tlustou plnou čarou)

20 TLOUŠŤKY ČAR V PŮDORYSECH: Obrysy a hrany konstrukcí pod rovinou řezu se zakreslují tlustou plnou čarou

21 TLOUŠŤKY ČAR V PŮDORYSECH: Obrysy konstrukcí nad řezovou rovinou - Tlustou čerchovanou čarou s 1 tečkou viditelné obrysy

22 TLOUŠŤKY ČAR V PŮDORYSECH: Obrysy konstrukcí nad řezovou rovinou - Tlustou čerchovanou čarou se 2 tečkami - zakryté obrysy

23 TLOUŠŤKY ČAR V PŮDORYSECH: Obrysy zakrytých konstrukcí pod/za rovinou řezu se zakreslují tlustou čárkovanou čarou

24 TLOUŠŤKY ČAR V PŮDORYSECH: Rozhraní různých materiálů, které protíná řezová rovina a jsou viditelné pod řezovou rovinou se zakresluje tlustou plnou čarou.

25 TLOUŠŤKY ČAR V PŮDORYSECH: Konstrukce výplní otvorů se zakreslují tlustou plnou čarou, popř. dle zásad zakreslování, viz. předchozí prezentace zakreslování okenních a dveřních otvorů.

26 ORIENTACE NA VÝKRESU Půdorys stavebního objektu se má na výkresovém listu umístit tak, aby byl orientován: hlavním vstupem u dolního okraje výkresového listu Zdroj:

27 ORIENTACE NA VÝKRESU Půdorys stavebního objektu se má na výkresovém listu umístit tak, aby byl orientován: převládajícím (delším) rozměrem rovnoběžně s dolním okrajem výkresového listu Zdroj:

28 ORIENTACE NA VÝKRESU Půdorys stavebního objektu se má na výkresovém listu umístit tak, aby byl orientován: severem nahoře (tj.směr k severu je kolmý k hornímu okraji výkresového listu Zdroj:

29 ORIENTACE NA VÝKRESU Pokud není půdorys orientován severem nahoru, musí se sever označit grafickou značkou podle obrázku 7 a to alespoň na jednom půdorysu (Zdroj:
