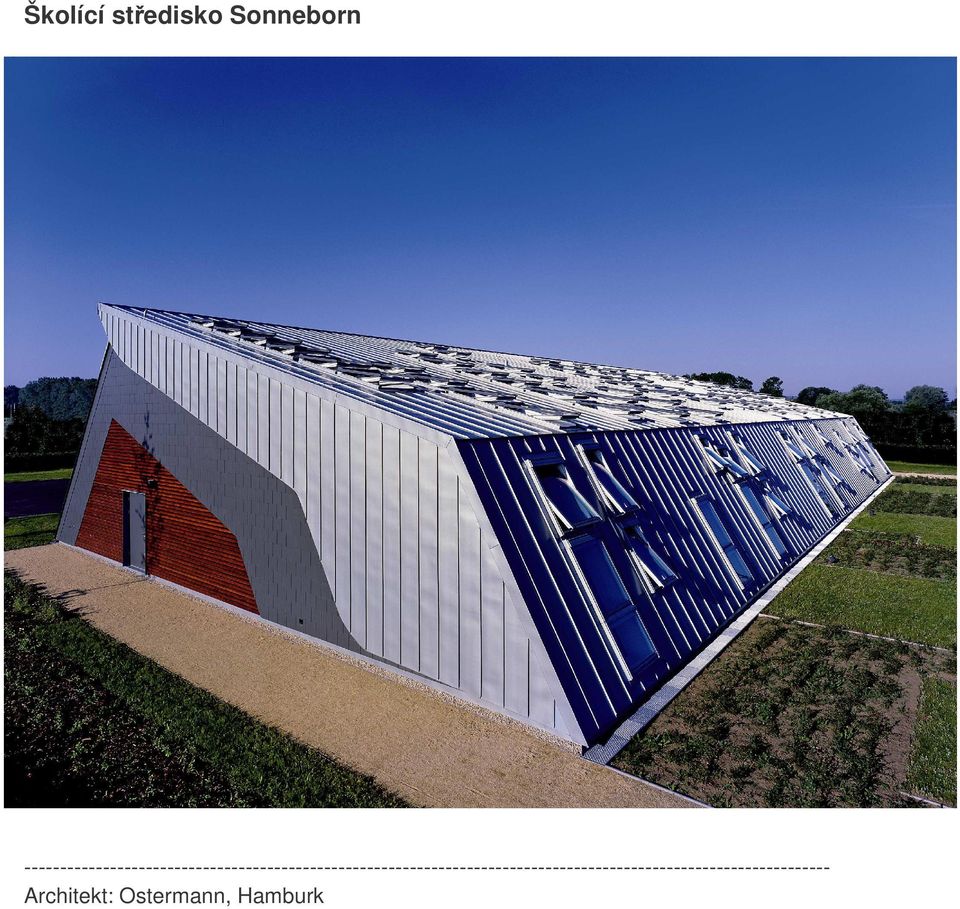

1 Školící stedisko Sonneborn Architekt: Ostermann, Hamburk

2 Nedaleko msta Gotha v Thüringenu stojí seminární budova spolenosti VELUX, ztlesující vizi moderní architektury, pro niž je charakteristický dostatek denního svtla, erstvého vzduchu a výhled. Tato stavba pedstavuje nový koncept budovy, kde není teba používat konvenní klimatizaci, hlavn díky inteligentnímu ízení písunu denního svtla a vzduchu. Architektura je zde inspirována pírodním konceptem klimatu. Denní svtlo je využito citliv a ve velké míe jednak díky architektonickému návrhu stavby, jednak díky kreativním a inteligentním interpretacím jednoduchých základních fyzikálních pravidel. Jan Ostermann a Heidi Fletscher, architekti firmy Ostermann, Hamburk (autoi) Architektonické ešení Autoi budovy zvolili severo-jižní orientaci budovy. Pístup k domu, píjezdová cesta a parkovací místa, stejn jako hlavní vchod, byly umístny na jižní stran. Dispoziní ešení je navrženo tak, aby byla maximáln využita orientace místností k vytvoení optimálního vnitního prostedí. Na centráln umístnou vstupní halu navazují seminární místnosti. Dv nejvtší využívají celou hloubku dispozice budovy. Nad vstupní halou je umístna galerie s pístupem na terasu, kde je zízena kavárna. Všechny prostory jsou otevené do krovu, což umožuje jejich rovnomrné prosvtlení a využití efektivního zpsobu pirozeného vtrání. Oblast stavebnictví má nejvyšší potenciál pro úsporu energie. 40% energie totiž spotebují práv budovy. Andris Piebalgs, komisa Evropské Unie pro energii

Architektura je zde inspirována pírodním konceptem klimatu.

3 Konstrukní a materiálové ešení Železobetonový stnový systém má schopnost akumulovat teplo díky vrchní vrstv ocelové rámové konstrukce s tepelnou izolací. Dimenze tepelné izolace vycházejí z výsledk simulaních studií. Fasádní a souasn i stešní pláš je na severní stran ešen falcovaným titanzinkem na devném záklopu. Ostatní fasády jsou ešeny kombinací erných eternitových šablon a devných lamel superwood. Vnitní úprava stn je kombinací akustického sádrokartonu a pohledového železobetonu. Povrchy podlah jsou dlaždicové. Výbr vnitních povrch je podízen použitému systému podlahového a stnového vytápní a tomu, aby seminární místnosti mly optimální akustiku. Svtlo Dostatku denního svtla a jeho rovnomrného rozložení je docíleno využitím stešních oken. To pedstavuje hospodárné ešení prosvtlení vtších prostor bhem dne. Díky celkem 166 stešním oknm je v budov dostatek denního svtla po celý rok. Zvláštní draz je kladen na osvtlení míst, kde je svtlo nejvíce poteba. Denní svtlo hraje pi využití této budovy klíovou roli. Vytvoení koncepce prosvtlení budovy pedcházela ada fonometrických analýz, zahrnujících jak otázky dostatku denního svtla, tak i prevenci oslnní a pehívání vnitních prostor. Pevládající podíl svtla v interiéru (85 %) pochází z difuzního svtla, a to jak pi zatažené, tak i zcela

Ostatní fasády jsou ešeny kombinací erných eternitových šablon a devných lamel superwood. Vnitní úprava stn je kombinací akustického sádrokartonu a pohledového železobetonu.

4 jasné obloze. Analýzy prokázaly, že nejefektivnjší bude rozmístní stešních oken v pásech na severní stran svislých, na stran jižní vodorovných. Rozdílný písun sluneního svtla a množství jeho paprsk bhem rzných roních i denních dob vytváí v tomto prostoru stále nové a nové hry svtla. ízený systém venkovního stínní je zajištn automatickým elektrickým ovládáním oken INTEGRA spolenosti VELUX. Pásy stešních oken se objevují jako téma i tam, kde se poítá s umlým osvtlením. Pi plánování budovy je pro mne dležité, abych vbec nepoteboval umlé osvtlení. Po vtšinu dne si musí místnosti vystait pouze s denním svtlem. Petr Andres, poradce v oblasti svtelného plánování, Hamburk Klima Pirozené vtrání s ízeným otevíráním oken závislým na povtrnostních podmínkách zaruuje píhodné teplotní podmínky a kontrolu kvality vzduchu. Pedevším v lét mže být budova optimáln spravována i díky využití noního chladného vzduchu. V zimních msících pomáhá podlahovému topení napojenému na tepelné erpadlo i systém solárních kolektor a efektivní využití pasivních solárních zisk budovy. Vtipn je zde využit princip pesahu stechy jižní fasády, který v lét chrání pás stešních oken ped pímými sluneními paprsky (kvli oslnní a pehívání) a v zim, kdy je slunce nízko nad obzorem, umožuje paprskm vstoupit do budovy. Na erném povrchu jižní fasády se venkovní vzduch pedehívá, kumuluje se pod pesahem a do interiéru pak pi vtrání pichází už pedehátý.

ízený systém venkovního stínní je zajištn automatickým elektrickým ovládáním oken INTEGRA spolenosti VELUX. Pásy stešních oken se objevují jako téma i tam, kde se poítá s umlým osvtlením.

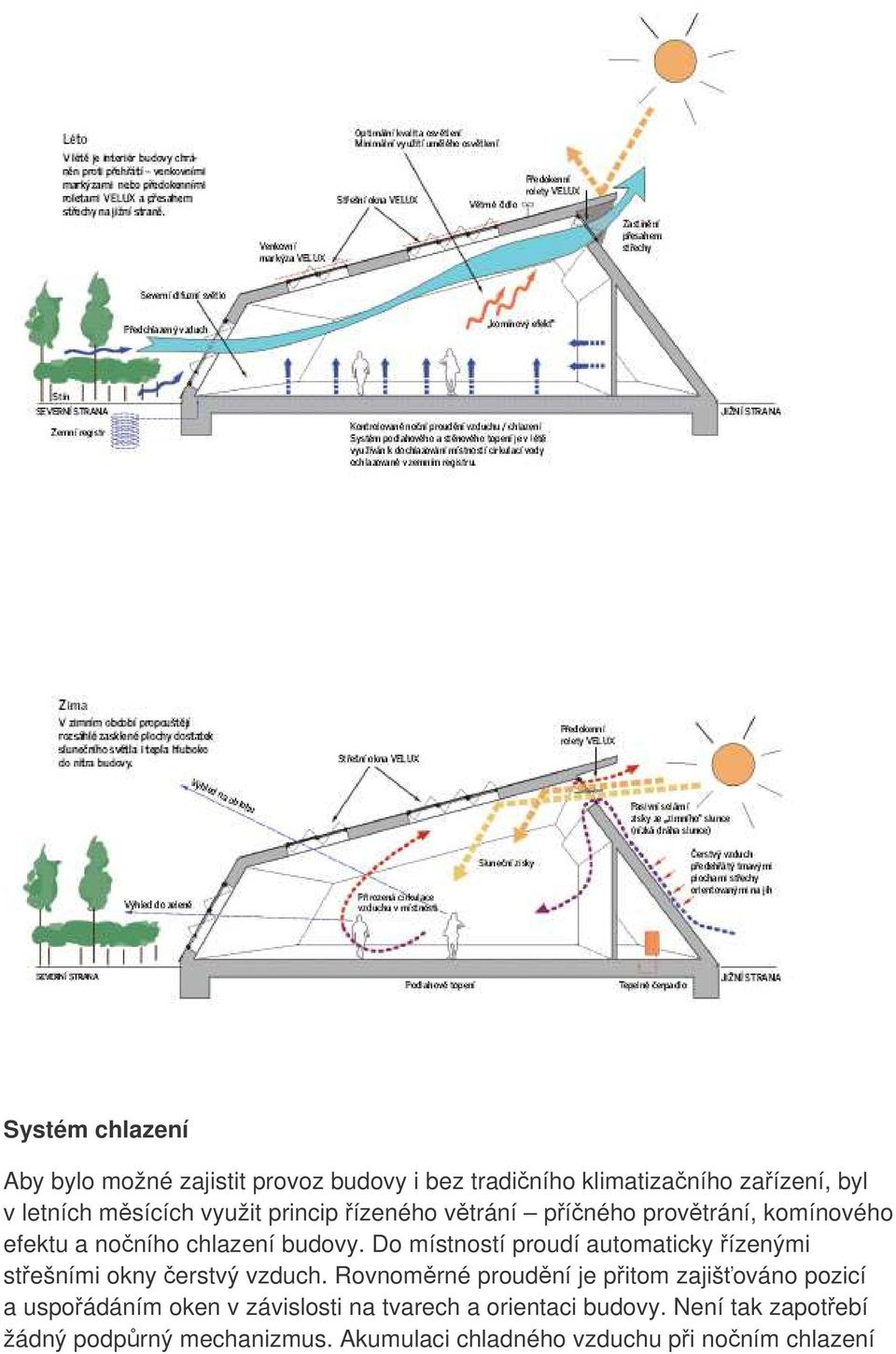

5 Systém chlazení Aby bylo možné zajistit provoz budovy i bez tradiního klimatizaního zaízení, byl v letních msících využit princip ízeného vtrání píného provtrání, komínového efektu a noního chlazení budovy. Do místností proudí automaticky ízenými stešními okny erstvý vzduch. Rovnomrné proudní je pitom zajišováno pozicí a uspoádáním oken v závislosti na tvarech a orientaci budovy. Není tak zapotebí žádný podprný mechanizmus. Akumulaci chladného vzduchu pi noním chlazení

Do místností proudí automaticky ízenými stešními okny erstvý vzduch.

6 zajišují železobetonové stny a podlaha. K dochlazení mže být navíc podle poteby využito okruhu podlahového topení se zemním registrem pro obh studené vody v systému a tím k ochlazování konstrukcí. Energetická efektivita a vysoké nároky na komfort uživatel vyžadují ešení budovy s tepeln izolovaným zdivem a dostaten velkými plochami oken, takže se do místností dostane dostatek denního svtla a erstvého vzduchu. K tomu napomáhá v neposlední ad i inteligentní technika. Univerzitní profesor, Dr. Ing. M. Norbert Fisch, Inženýr plánování spolenosti EGS, Stuttgart a IGS, Braunschweig Nadmrnému písunu tepla v lét je zamezováno pedevším automaticky ízenou ochranou proti slunci pedokenními roletami a markýzami VELUX, dále volbou zasklení oken se zvýšenou ochranou proti prostupu sluneního tepla. Budova VELUX Fórum je dokladem toho, že cílené využití denního svtla v budovách pispívá k redukci spoteby energie a pedstavuje tak jednu z možností, jak budovat architekturu pro budoucnost.

erstvého vzduchu. K tomu napomáhá v neposlední ad i inteligentní technika. Univerzitní profesor, Dr. Ing. M.

7 Výrobky VELUX použité ve školícím centru Sonneborn Stešní okna Devné kyvné stešní okno GGL Bezúdržbové plastové kyvné stešní okno GGU s devným jádrem Devné doplkové stešní okno GIL Bezúdržbové plastové doplkové stešní okno GIU s devným jádrem Bezúdržbové plastové výklopn-kyvné únikové okno GTU s devným jádrem Devný stešní balkon GDL CABRIO Solární systém Solární kolektor CLI Markýzy a pedokenní rolety Elektricky pohánná venkovní markýza MML na dálkové ovládání

s devným jádrem Bezúdržbové plastové výklopn-kyvné únikové okno GTU s devným jádrem Devný stešní balkon GDL CABRIO

8 Elektricky pohánná pedokenní roleta SML na dálkové ovládání Rolety a žaluzie Elektricky pohánná zastiovací roleta RML na dálkové ovládání Elektricky pohánná zcela zatemující roleta DML na dálkové ovládání Elektrický systém Elektricky ovládané bezúdržbové plastové kyvné stešní okno GGU INTEGRA s devným jádrem na dálkové ovládání

zcela zatemující roleta DML na dálkové ovládání Elektrický systém Elektricky
